电力电子技术第3章-习题答案
电力电子技术课后习题答案
第一章电力电子器件1.1 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正相阳极电压，并在门极施加触发电流（脉冲）。
或者U AK >0且U GK>01.2 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。
1.3 图1－43中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I1、I2、I3。
解：a) I d1=Im2717.0)122(2Im)(sinIm214≈+=⎰πωπππtI1=Im4767.021432Im)()sin(Im2142≈+=⎰πϖπππwtdtb) I d2=Im5434.0)122(2Im)(sinIm14=+=⎰wtd tππϖπI2=Im6741.021432Im2)()sin(Im142≈+=⎰πϖπππwtdtc) I d3=⎰=2Im41)(Im21πωπtdI3=Im21)(Im2122=⎰tdωππ1.4.上题中如果不考虑安全裕量,问100A的晶阐管能送出的平均电流I d1、I d2、I d3各为多少?这时，相应的电流最大值I m1、I m2、I m3各为多少?解：额定电流I T(AV)=100A的晶闸管，允许的电流有效值I=157A,由上题计算结果知a) I m135.3294767.0≈≈I A, I d1≈0.2717I m1≈89.48A b) I m2,90.2326741.0A I ≈≈ I d2A I m 56.1265434.02≈≈ c) I m3=2I=314I d3=5.78413=m I1.5.GTO 和普通晶闸管同为PNPN 结构,为什么GTO 能够自关断,而普通晶闸管不能? 答：GTO 和普通晶阐管同为PNPN 结构，由P1N1P2和N1P2N2构成两个晶体管V1、V2，分别具有共基极电流增益1α和2α，由普通晶阐管的分析可得，121=+αα是器件临界导通的条件。
电力电子技术知到章节答案智慧树2023年潍坊科技学院
电力电子技术知到章节测试答案智慧树2023年最新潍坊科技学院第一章测试1.电力变换通常可分为（）。
参考答案:交流变直流;直流变交流;直流变直流;交流变交流2.电力电子系统的组成（）。
参考答案:控制电路;主电路;驱动电路;检测电路3.电力电子技术的基础是（）。
参考答案:电力电子器件的制造技术4.电力电子技术所变换的电力，功率可以大到数百兆瓦甚至吉瓦。
（）参考答案:对5.信息电子技术主要用于信息处理，电力电子技术则主要用于电力变换。
（）参考答案:对6.电子技术包括信息电子技术和电力电子技术。
（）参考答案:对7.电力电子学和电力学的主要关系是电力电子技术广泛应用于电气工程中。
（）参考答案:对8.电力电子装置被广泛应用于（）。
参考答案:静止无功补偿;电力机车牵引;交直流电力传动;高压直流输电9.电力电子技术是弱电控制强电的技术。
（）参考答案:对10.用于电力变换的电子技术在晶闸管出现以后才实现。
（）参考答案:错第二章测试1.晶闸管电流的波形系数定义为（）。
参考答案:2.晶闸管的伏安特性是指（）。
参考答案:阳极电压与阳极电流的关系3.为限制功率晶体管的饱和深度，减少存储时间，桓流驱动电路经常采用（）。
参考答案:抗饱和电路4.过快的晶闸管阳极du/dt会使误导通。
（）对5.选用晶闸管的额定电流时，根据实际最大电流计算后至少还要乘以1.5-2。
（）参考答案:对6.取断态重复峰值电压和反向重复峰值电压中较小的一个，并规化为标准电压等级后，定为该晶闸管的（）。
参考答案:额定电压7.按照驱动电路加在电力电子器件控制端和公共端之间的性质，可将电力电子器件分为电压驱动型和电流驱动型两类。
（）参考答案:对8.晶闸管是硅晶体闸流管的简称，常用的封装结构有（）。
参考答案:平板形;螺栓形9.在螺栓式晶闸管上有螺栓的一端是阳极。
（）对10.晶闸管的断态不重复峰值电压UDSM与转折电压UBO在数值大小上应为UDSM大于UBO。
（）参考答案:错第三章测试1.单相全控桥大电感负载电路中，晶闸管可能承受的最大正向电压为（）。
交大所用教材《电力电子技术》课后答案
第 2 章 思考题与习题交大教材2.1 晶闸管的导通条件是什么? 导通后流过晶闸管的电流和负载上的电压由什么决定? 答：晶闸管的导通条件是：晶闸管阳极和阳极间施加正向电压，并在门极和阳极间施加 正向触发电压和电流（或脉冲）。
导通后流过晶闸管的电流由负载阻抗决定，负载上电压由输入阳极电压U A 决定。
2.2 晶闸管的关断条件是什么? 如何实现? 晶闸管处于阻断状态时其两端的电压大小 由什么决定?答：晶闸管的关断条件是：要使晶闸管由正向导通状态转变为阻断状态，可采用阳极电 压反向使阳极电流I A 减小，I A 下降到维持电流I H 以下时，晶闸管内部建立的正反馈无法进行。
进而实现晶闸管的关断，其两端电压大小由电源电压U A 决定。
2.3 温度升高时，晶闸管的触发电流、正反向漏电流、维持电流以及正向转折电压和反 向击穿电压如何变化？答：温度升高时，晶闸管的触发电流随温度升高而减小，正反向漏电流随温度升高而增 大，维持电流I H 会减小，正向转折电压和反向击穿电压随温度升高而减小。
2.4 晶闸管的非正常导通方式有哪几种？答：非正常导通方式有：(1) I g =0，阳极电压升高至相当高的数值；(1) 阳极电压上升率 du/dt 过高；(3) 结温过高。
2.5 请简述晶闸管的关断时间定义。
答：晶闸管从正向阳极电流下降为零到它恢复正向阻断能力所需的这段时间称为关断时间。
即 tq= t rr + t gr 。
2.6 试说明晶闸管有哪些派生器件？ 答：快速晶闸管、双向晶闸管、逆导晶闸管、光控晶闸管等。
2.7 请简述光控晶闸管的有关特征。
答：光控晶闸管是在普通晶闸管的门极区集成了一个光电二极管，在光的照射下，光电二极管电流增加，此电流便可作为门极电触发电流使晶闸管开通。
主要用于高压大功率场合。
2.8 型号为KP100-3，维持电流I H =4mA 的晶闸管，使用在图题 1.8 所示电路中是否合理， 为什么?(暂不考虑电压电流裕量)图题 1.8T(A Vm答：（a ）因为I A =100V50K Ω= 2mA < I H，所以不合理。

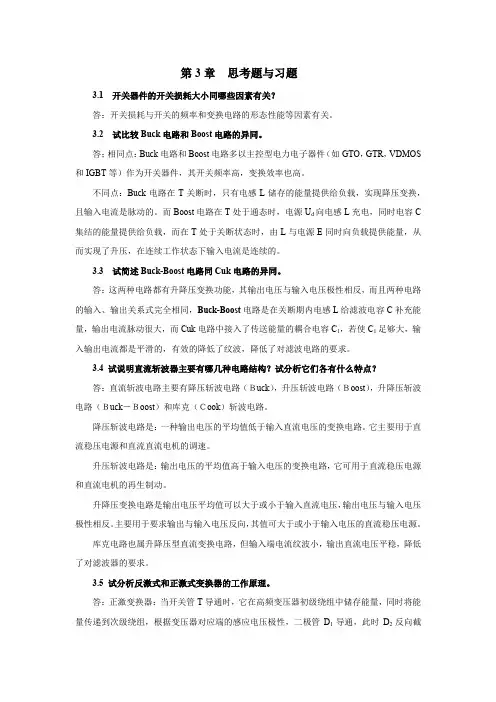

《电力电子技术》习题解答(高职高专第5版) 第3章习题答案
第3章思考题与习题3.1 开关器件的开关损耗大小同哪些因素有关？答：开关损耗与开关的频率和变换电路的形态性能等因素有关。
3.2 试比较Buck电路和Boost电路的异同。
答；相同点：Buck电路和Boost电路多以主控型电力电子器件（如GTO，GTR，VDMOS 和IGBT等）作为开关器件，其开关频率高，变换效率也高。
不同点：Buck电路在T关断时，只有电感L储存的能量提供给负载，实现降压变换，且输入电流是脉动的。
而Boost电路在T处于通态时，电源U d向电感L充电，同时电容C 集结的能量提供给负载，而在T处于关断状态时，由L与电源E同时向负载提供能量，从而实现了升压，在连续工作状态下输入电流是连续的。
3.3 试简述Buck-Boost电路同Cuk电路的异同。
答：这两种电路都有升降压变换功能，其输出电压与输入电压极性相反，而且两种电路的输入、输出关系式完全相同，Buck-Boost电路是在关断期内电感L给滤波电容C补充能量，输出电流脉动很大，而Cuk电路中接入了传送能量的耦合电容C1，若使C1足够大，输入输出电流都是平滑的，有效的降低了纹波，降低了对滤波电路的要求。
3.4 试说明直流斩波器主要有哪几种电路结构？试分析它们各有什么特点？答：直流斩波电路主要有降压斩波电路（Ｂuck），升压斩波电路（Ｂoost），升降压斩波电路（Ｂuck－Ｂoost）和库克（Ｃook）斩波电路。
降压斩波电路是：一种输出电压的平均值低于输入直流电压的变换电路。
它主要用于直流稳压电源和直流直流电机的调速。
升压斩波电路是：输出电压的平均值高于输入电压的变换电路，它可用于直流稳压电源和直流电机的再生制动。
升降压变换电路是输出电压平均值可以大于或小于输入直流电压，输出电压与输入电压极性相反。
主要用于要求输出与输入电压反向，其值可大于或小于输入电压的直流稳压电源。
库克电路也属升降压型直流变换电路，但输入端电流纹波小，输出直流电压平稳，降低了对滤波器的要求。
《电力电子技术》课后答案完整版
GTO电压、电流容量大,适用于大功率场合,具有电导调制效应,其通流能力很强。电流关断增益很小,关断时门极负脉
冲电流大,开关速度低,驱动功率大,
驱动电路复杂,开关频率低。
电力
MOSFET
开关速度快,输入阻抗高,热稳定性好,所需驱动功率小且驱动电路简单,工作频率高,不存在二次击穿问题。通态电阻大,通态损耗大,电流容量
d I ,并画出d u与d i波形。
解: ︒=0α时,在电源电压2u的正半周期晶闸管导通时,负载电感L储能,在晶闸管开始导通时刻,负载电流为零。在电源电压2u的负半周期,负载电感L释放能量,晶闸管继续导通。因此,在电源电压2u的一个
周期里,以下方程均成立:
t U dt
di L
d
ωsin 22=考虑到初始条件:当0=t ω时0=d i可解方程得:
αα+两个等效晶体管过饱和而导通;121<
αα+不能维持饱和导通而关断。GTO之所以能够自行关断,而普通晶闸管不能,是因为GTO与普通晶闸管在设计和工艺方面有以下几点
图1-43晶闸管导电波形
不同:1多元并联集成结构使每个GTO元阴极面积很小,门极和阴极间的距离大为缩短,2P区的横向电阻很小,显著减小了横向压降效应,从而使从门极抽出较大的电流成为可能;
对于电感负载;~(απα+期问,单相全波电路中1VT导逼,单相全控桥电路中1VT、4VT导通,输出电压均与电源电压2U相等;2~(απαπ++期间,单相全波电路中2VT导通,单相全控桥电路中2VT、3VT导通,输出波形等于2U -。
可见,两者的输出电压相同,加到同样的负载上时,则输出电流也相同。
2.3单相桥式全控整流电路,V U 1002=,负载中Ω=20R ,L值极大,当︒=30α时,要求:①作出d u、
《电力电子技术(第二版)》课后习题及解答
《电力电子技术》习题及解答第1章思考题与习题1.1晶闸管的导通条件是什么? 导通后流过晶闸管的电流和负载上的电压由什么决定?答：晶闸管的导通条件是：晶闸管阳极和阳极间施加正向电压，并在门极和阳极间施加正向触发电压和电流（或脉冲）。
导通后流过晶闸管的电流由负载阻抗决定，负载上电压由输入阳极电压U A决定。
1.2晶闸管的关断条件是什么?如何实现?晶闸管处于阻断状态时其两端的电压大小由什么决定?答：晶闸管的关断条件是：要使晶闸管由正向导通状态转变为阻断状态，可采用阳极电压反向使阳极电流I A减小，I A下降到维持电流I H以下时，晶闸管内部建立的正反馈无法进行。
进而实现晶闸管的关断，其两端电压大小由电源电压U A决定。
1.3温度升高时，晶闸管的触发电流、正反向漏电流、维持电流以及正向转折电压和反向击穿电压如何变化？答：温度升高时，晶闸管的触发电流随温度升高而减小，正反向漏电流随温度升高而增大，维持电流I H会减小，正向转折电压和反向击穿电压随温度升高而减小。
1.4晶闸管的非正常导通方式有哪几种？答：非正常导通方式有：(1) I g=0，阳极电压升高至相当高的数值；(1) 阳极电压上升率du/dt 过高；(3) 结温过高。
1.5请简述晶闸管的关断时间定义。
答：晶闸管从正向阳极电流下降为零到它恢复正向阻断能力所需的这段时间称为关断时间。
即gr rr q t t t +=。
1.6试说明晶闸管有哪些派生器件？答：快速晶闸管、双向晶闸管、逆导晶闸管、光控晶闸管等。
1.7请简述光控晶闸管的有关特征。
答：光控晶闸管是在普通晶闸管的门极区集成了一个光电二极管，在光的照射下，光电二极管电流增加，此电流便可作为门极电触发电流使晶闸管开通。
主要用于高压大功率场合。
1.8型号为KP100-3，维持电流I H =4mA 的晶闸管，使用在图题1.8所示电路中是否合理，为什么?(暂不考虑电压电流裕量)图题1.8答：（a ）因为H A I mA K V I <=Ω=250100，所以不合理。
电力电子技术课后习题答案(第2—5章)
第2章 整流电路2. 2图2-8为具有变压器中心抽头的单相全波可控整流电路,问该变压器还有直流磁化问题吗?试说明:晶闸管承受的最大反向电压为22U 2;当负载是电阻或电感时，其输出电压和电流的波形与单相全控桥时一样。
答：具有变压器中心抽头的单相全波可控整流电路，该变压器没有直流磁化问题。
因为单相全波可控整流电路变压器二次侧绕组中，在正负半周上下绕组中的电流方向相反，波形对称，其一个周期内的平均电流为零，故不存在直流磁化的问题。
以下分析晶闸管承受最大反向电压及输出电压和电流波形的情况。
①以晶闸管VT2为例。
当VT1导通时，晶闸管VT2通过VT1与2个变压器二次绕组并联，所以VT2承受的最大电压为22U 2。
②当单相全波整流电路与单相全控桥式整流电路的触发角α一样时，对于电阻负载：(O~α)期间无晶闸管导通，输出电压为0；(α~π)期间,单相全波电路中VT1导通，单相全控桥电路中VTl 、VT4导通，输出电压均与电源电压U 2相等；( π~απ+)期间均无晶闸管导通，输出电压为0；(απ+~2π)期间，单相全波电路中VT2导通，单相全控桥电路中VT2、VT3导通，输出电压等于－U 2。
对于电感负载： ( α~απ+)期间，单相全波电路中VTl 导通，单相全控桥电路中VTl 、VT4导通，输出电压均与电源电压U2相等； (απ+~2απ+)期间，单相全波电路中VT2导通，单相全控桥电路中VT2、VT3导通，输出波形等于-U2。
可见，两者的输出电压一样，加到同样的负载上时，那么输出电流也一样。
2.3.单相桥式全控整流电路，U 2=100V ，负载中R=20Ω，L 值极大，当α=︒30时，要求：①作出U d 、I d 、和I 2的波形；②求整流输出平均电压U d 、电流I d ，变压器二次电流有效值I 2；③考虑平安裕量，确定晶闸管的额定电压和额定电流。
解：①Ud 、Id、和I2的波形如以下图：②输出平均电压Ud 、电流Id、变压器二次电流有效值I2分别为：Ud =0.9U2cosα=0.9×100×cos︒30＝77.97〔V〕Id＝Ud/R=77.97/2=38.99(A)I2=Id=38.99(A)③晶闸管承受的最大反向电压为：2U2=1002=141.4(V) -考虑平安裕量，晶闸管的额定电压为：UN=(2~3)×141.4=283~424(V)详细数值可按晶闸管产品系列参数选取。
电力电子技术-徐春燕-第3章答案-
电力电子技术-徐春燕-第3章答案--标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII第3章习题及参考或标准答案1. 简述3-1a所示的降压斩波电路的工作原理。
说明：工作原理在教材中已经分析得很详细，读者可自行对照理解并陈述，表达方式并不唯一。
2. 在图3-1a所示的降压斩波电路中，已知E=200V，R=10Ω，L值极大，EM=30V。
采用脉宽调制控制方式，当T=50µs，ton=20µs时，计算输出电压平均值Uo、输出电流平均值Io。
解：由题目已知L值极大，则负载电流连续，那么：3. 在图3-1a所示的降压斩波电路中，E=100V， L=1mH，R=0.5Ω，E M=10V，采用脉宽调制控制方式，T=20μs，当t on=5μs时，计算输出电压平均值Uo，输出电流平均值Io，计算输出电流的最大和最小值瞬时值并判断负载电流是否连续。
当t on=3μs时，重新进行上述计算。
解：（1）当ton=5µs时，a ) 判断I0是否连续：因此，负载电流连续；b ) 计算Uo、Io：c) 计算Imax、Imin：（2）当ton=3µs时，同理：可知，负载电流仍连续，则：同上，可算出：4. 简述图3-4a所示升压斩波电路的基本工作原理。
解：工作原理在教材中已经分析得很详细，读者可自行对照理解并陈述，表达方式并不唯一。
5. 在图3-4a所示的升压斩波电路中，已知E=50V，L值和C值极大，R=20Ω，采用脉宽调制控制方式，当T=40μs，ton=25μs时，计算输出电压平均值Uo，输出电流平均值Io。
解: 由于L和C值极大，所以负载电流连续，则：6. 试分别简述升降压斩波电路和Cuk 斩波电路的基本原理，并比较其异同点。
解：工作原理在教材中已经分析得很详细，读者可自行对照理解并陈述，表达方式并不唯一。
升降压斩波电路与Cuk 斩波电路相比，其相同点在于，两者的输入、输出关系相同；其不同点在于，Cuk 斩波电路有一个明显优点，即其输入电源电流和输出负载电流都是连续，且脉动很小，有利于对输入、输出进行滤波。
袁燕 电力电子技术习题答案
1）用万用表可以初步判断好坏，如上各极间阻值状况。 2）用 6V 电源（干电池或直流稳压电源）作阳极电源，接成下图所示电路，若按下开关 Q 后，灯亮，则说明管子是好的。
习题 1-14 题解图
3）用晶体管图示仪测量晶闸管正反向伏安特性。 1-15 双向晶闸管有哪几种触发方式？使用时要注意什么问题？ 答：双向晶闸管共有四种触发方式：Ⅰ+、Ⅰ-、Ⅲ+、Ⅲ- 。 使用时必须注意以下几个问题： 1） 不能承受较大的电压变化率，因此很难用于感性负载。 2）门极触发灵敏度较低，需较大的门极触发功率。 3）关断时间较长，换向能力较差，因而只能用于低频场合。 1-16 额定电流为 100A 两只普通晶闸管反并联，可用额定电流为多大的双向晶闸管等效代 替？ 解：因 I T ( AV)
图 1-38 习题 1-9 图
解：
1-10 上题中如果不考虑安全裕量，问 100A 的晶闸管允许通过的平均电流各为多少？ 解：额定电流 IT(AV) =100A 的晶闸管，允许的电流有效值 I =157A，由上题计算结果知： I 329.35（A） a) Im1 Id1 0.2717 Im1 89.48（A） 0.4767 b) Im2 c) Im3
图 1-40 习题 1-13 图
解：ud 的波形如下：
习题 1-13 题解图
1-14 用万用表怎样区分晶闸管的阳极 A、 阴极 K 和门极 G？判别晶闸管的好坏有哪些简单 实用的方法？ 答：可用万用表测量晶闸管三个电极之间的电阻来区分晶闸管的阳极、阴极和门极。正常情 况下管子阳极与阴极之间的正反向电阻接近无穷大，门极与阴极之间的电阻值约为几百欧， 且 G-K 之间的阻值略小于 K-G 之间的阻值。 判断晶闸管好坏的方法有：
(完整版)电力电子技术第3章-习题答案()
3章 交流-直流变换电路 课后复习题 第1部分：填空题1.电阻负载的特点是 电压与电流波形、相位相同；只消耗电能，不储存、释放电能 ，在单相半波可控整流电阻性负载电路中，晶闸管控制角α的最大移相范围是 0︒ ≤a ≤ 180︒ 。
2.阻感负载的特点是 电感对电流变化有抗拒作用，使得流过电感的电流不发生突变 ，在单相半波可控整流带阻感负载并联续流二极管的电路中，晶闸管控制角α的最大移相范围是 0︒ ≤a ≤ 180︒ 2 ，2 （设U 2为相电压有效值）。
3.单相桥式全控整流电路中，带纯电阻负载时，α角移相范围为 0︒ ≤a ≤ 180︒ ，单个晶闸管所承受的最大正向电压和反向电压分别为2 和 22U ；带阻感负载时，α角移相范围为 0︒ ≤a ≤ 90︒ ，单个晶闸管所承受的最大正向电压和反向电压分别为22U 2 ；带反电动势负载时，欲使电阻上的电流不出现断续现象，可在主电路中直流输出侧串联一个 平波电抗器(大电感) 。
4.单相全控桥反电动势负载电路中，当控制角α大于不导电角δ时，晶闸管的导通角θ = 180︒-2δ ; 当控制角α小于不导电角 δ 时，晶闸管的导通角 θ = 0︒ 。
5.从输入输出上看，单相桥式全控整流电路的波形与 单相全波可控整流电路 的波形基本相同，只是后者适用于 较低 输出电压的场合。
6.电容滤波单相不可控整流带电阻负载电路中，空载时，输出电压为 22U ，随负载加重U d 逐渐趋近于0.9 U 2，通常设计时，应取RC≥ 1.5~2.5T ，此时输出电压为U d ≈ 1.2 U 2(U 2为相电压有效值)。
7.电阻性负载三相半波可控整流电路中，晶闸管所承受的最大正向电压U Fm 2 ，晶闸管控制角α的最大移相范围是 0︒≤a ≤90︒ ，使负载电流连续的条件为 a ≤30︒ (U 2为相电压有效值)。
8.三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差 120︒ ，当它带阻感负载时，α的移相范围为 0︒≤a ≤90︒ 。
(完整版)电力电子技术第3章-习题答案()
3 章交流-直流变换电路课后复习题第1部分：填空题1. 电阻负载的特点是电压与电流波形、相位相同；只消耗电能，不储存、释放电能,在单相半波可控整流电阻性负载电路中，晶闸管控制角a的最大移相范围是_0wa w 180 。
2. 阻感负载的特点是电感对电流变化有抗拒作用，使得流过电感的电流不发生突变_________ , 在单相半波可控整流带阻感负载并联续流二极管的电路中，晶闸管控制角a的最大移相范围是0 w a w 180 ，其承受的最大正反向电压均为—.2U2—, 续流二极管承受的最大反向电压为 _ 2U2_ （设U2为相电压有效值）。
3. 单相桥式全控整流电路中，带纯电阻负载时，a角移相范围为0 w a w180 ，单个晶闸管所承受的最大正向电压和反向电压分别为_.2U2_和_、..2匕_；带阻感负载时，a角移相范围为0 w a w 90 ，单个晶闸管所承受的最大正向电压和反向电压分别为2U2和_• 2U2_ ；带反电动势负载时，欲使电阻上的电流不出现断续现象，可在主电路中直流输出侧串联一个平波电抗器（大电感）_。
4. 单相全控桥反电动势负载电路中，当控制角a大于不导电角时，晶闸管的导通角二180-2 ;当控制角小于不导电角时，晶闸管的导通角=0 。
5. 从输入输出上看，单相桥式全控整流电路的波形与单相全波可控整流电路的波形基本相同，只是后者适用于较低输出电压的场合。
6. 电容滤波单相不可控整流带电阻负载电路中，空载时，输出电压为_-2U2 —，随负载加重U d逐渐趋近于0.9 U2,通常设计时，应取RO 1.5〜2.5T，此时输出电压为U d~ 1.2 U2（U2为相电压有效值）。
7. 电阻性负载三相半波可控整流电路中，晶闸管所承受的最大正向电压U Fm等于_、6U2_，晶闸管控制角a的最大移相范围是0 w a w 90 ，使负载电流连续的条件为a w 30 （U2为相电压有效值）。
8. 三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差—120—，当它带阻感负载时，的移相范围为0 w a w 90 。
电力电子技术第3章 直流-交流变换电路习题和答案K
一、选择题3-1、当交流侧接在电网上，即交流侧接有电源时，称为（A ）逆变；当交流侧直接和负载连接时，称为（B ）逆变。
A、有源B、无源C、电压型D、电流型3-2、逆变电路最基本的工作原理是把直流电变成交流电，改变两组开关的切换（D ），即可改变输出交流电的频率。
A、周期B、电流C、电压D、频率3-3、不属于换流方式的是（C ）。
A、器件换流B、电网换流C、单相换流D、负载换流3-4、要实现负载换流，负载电流的相位必须（ B ）于负载电压。
A、滞后B、超前C、相同D、三个都不对3-5、可实现有源逆变的电路为（A ）。
A、三相半波可控整流电路，B、三相桥式半控整流电路，C、单相全控桥接续流二极管电路，D、单相半控桥整流电路。
3-6、在一般可逆电路中，最小逆变角βmin选在下面那一种范围合理（A ）。
A、30º-35º，B、10º-15º，C、0º-10º，D、0º。
3-7、在有源逆变电路中，逆变角β的移相范围应选（B ）为最好。
A、β=90º~180º，B、β=35º~90º，C、β=0º~90º3-8、电压型三相桥式逆变电路的基本工作方式是( C )导电方式。
A、90°B、120°C、180°D、270°3-9、PWM控制是对脉冲的（ C ）进行调制的技术。
A、长度B、高度C、宽度D、面积3-10、在调制法中，通常采用等腰三角波或锯齿波作为载波，其中（A ）应用最多。
A、等腰三角波B、锯齿波二、判断题3-1、有源逆变指的是把直流电能转变成交流电能送给负载。
（╳）3-2、变频调速装置是属于无源逆变的范畴。
（√）3-3、有源逆变装置是把逆变后的交流能量送回电网。
（√）3-4、无源逆变电路是把直流电能逆变成交流电能，送给电网，（╳）3-5、变频器总是把直流电能变换成50Hz交流电能。
电力电子技术第四版课后题答案第三章
Io = = =10(A)
Imax= =10.13(A)
Imin= =9.873(A)
4．简述图3-2a所示升压斩波电路的基本工作原理。
答：假设电路中电感L值很大，电容C值也很大。当V处于通态时，电源E向电感L充电，充电电流基本恒定为I1，同时电容C上的电压向负载R供电，因C值很大，基本保持输出电压为恒值Uo。设V处于通态的时间为ton，此阶段电感L上积蓄的能量为 。当V处于断态时E和L共同向电容C充电并向负载R提供能量。设V处于断态的时间为toff，则在此期间电感L释放的能量为 。当电路工作于稳态时，一个周期T中电感L积蓄的能量与释放的能量相等，即：
Sepic斩波电路
在V导通ton期间，
uL1=E
uL2= uC1
在V关断toff期间
uL1＝EuouC1
uL2= uo
当电路工作于稳态时，电感L1、L2的电压平均值均为零，则下面的式子成立
E ton + (EuouC1) toff =0
uC1 tonuo toff=0
第3章 直流斩波电路
1．简述图3-1a所示的降压斩波电路工作原理。
答：降压斩波器的原理是：在一个控制周期中，让V导通一段时间ton，由电源E向L、R、M供电，在此期间，uo＝E。然后使V关断一段时间toff，此时电感L通过二极管VD向R和M供电，uo＝0。一个周期内的平均电压Uo＝ 。输出电压小于电源电压，起到降压的作用。
3．在图3-1a所示的降压斩波电路中，E=100V， L=1mH，R=0.5Ω，EM=10V，采用脉宽调制控制方式，T=20μs，当ton=5μs时，计算输出电压平均值Uo，输出电流平均值Io，计算输出电流的最大和最小值瞬时值并判断负载电流是否连续。当ton=3μs时，重新进行上述计算。
电力电子技术第三章整流电路的答案
2/89
2.1 电力电子器件概述
2.1.1 电力电子器件的概念和特征 2.1.2 应用电力电子器件的系统组成 2.1.3 电力电子器件的分类 2.1.4 本章内容和学习要点
3/89
2.1.1 电力电子器件的概念和特征
■电力电子器件的概念 电力电子器件（ ◆电力电子器件（Power Electronic Device）是 ） 指可直接用于处理电能的主电路 主电路中 指可直接用于处理电能的主电路中，实现电能的 变换或控制的电子器件 电子器件。 变换或控制的电子器件。 主电路：在电气设备或电力系统中， ☞主电路：在电气设备或电力系统中，直接 承担电能的变换或控制任务的电路。 承担电能的变换或控制任务的电路。 ☞广义上电力电子器件可分为电真空器件和 半导体器件两类，目前往往专指电力半导体器件。 半导体器件两类，目前往往专指电力半导体器件。
A
K A I P J b) N K
K A a)
A
K c)
电力二极管的外形、 图2-2 电力二极管的外形、结构和电气图形符号 a) 外形 b) 基本结构 c) 电气图形符号
14/89
2.2.1 PN结与电力二极管的工作原理 结与电力二极管的工作原理
电力电子技术第3章 习题答案
3章 交流-直流变换电路 课后复习题第1部分：填空题1.电阻负载的特点是 电压与电流波形、相位相同；只消耗电能，不储存、释放电能 ，在单相半波可控整流电阻性负载电路中，晶闸管控制角α的最大移相范围是 0 ≤a ≤ 180 。
2.阻感负载的特点是 电感对电流变化有抗拒作用，使得流过电感的电流不发生突变 ，在单相半波可控整流带阻感负载并联续流二极管的电路中，晶闸管控制角α的最大移相范围是 0 ≤a ≤ 180 ，其承受的最大正反向电压均为 ，续流二极管承受的最大反向电压为 （设U2为相电压有效值）。
3.单相桥式全控整流电路中，带纯电阻负载时，α角移相范围为 0≤a ≤ 180 ，单个晶闸管所承受的最大正向电压和反向电压分别为 和 ；带阻感负载时，α角移相范围为 0 ≤a ≤ 90 ，单个晶闸管所承受的最大正向电压和反向电压分别为和 ；带反电动势负载时，欲使电阻上的电流不出现断续现象，可在主电路中直流输出侧串联一个 平波电抗器(大电感) 。
4.单相全控桥反电动势负载电路中，当控制角α大于不导电角d 时，晶闸管的导通角q = 180-2d ; 当控制角a小于不导电角 d 时，晶闸管的导通角 q = 0 。
5.从输入输出上看，单相桥式全控整流电路的波形与 单相全波可控整流电路 的波形基本相同，只是后者适用于 较低 输出电压的场合。
6.电容滤波单相不可控整流带电阻负载电路中，空载时，输出电压为 ，随负载加重U d逐渐趋近于0.9 U2，通常设计时，应取RC≥1.5~2.5T，此时输出电压为U d≈ 1.2U2(U2为相电压有效值)。
7.电阻性负载三相半波可控整流电路中，晶闸管所承受的最大正向电压U Fm等于，晶闸管控制角α的最大移相范围是0≤a≤90，使负载电流连续的条件为a≤30 (U2为相电压有效值)。
8.三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差120，当它带阻感负载时，a的移相范围为0≤a≤90。
电力电子技术(第二版)第3章答案
第三章 交流-交流变换器习题解答3-1. 在交流调压电路中，采用相位控制和通断控制各有什么优缺点？为什么通断控制适用于大惯性负载？ 答：相位控制：优点：输出电压平滑变化。
缺点：含有较严重的谐波分量 通断控制：优点：电路简单，功率因数高。
缺点：输出电压或功率调节不平滑。
由于惯性大的负载没有必要对交流电路的每个周期进行频繁的控制，所以可以采用通断控制。
对时间常数比较小负载的工作产生影响。
3-2. 单相交流调压电路，负载阻抗角为30°，问控制角α的有效移相范围有多大？如为三相交流调压电路，则α的有效移相范围又为多大？ 答：单相交流调压电路，负载阻抗角为30°，控制角α的有效移相范围是30°-180°；如为三相交流调压电路，α的有效移相范围是30°-150°。
3-3. 一电阻性负载加热炉由单相交流调压电路供电，如α=0°时为输出功率最大值，试求功率为80%，50%时的控制角α。
解：α＝0时的输出电压最大，为()222max sin 21U t d t U U o ==⎰πωωπ此时负载电流最大，为R U R U I o o 2max max ==因此最大输出功率为R U I U P o o o 22maxmax max ==输出功率为最大输出功率的80%时，有：R U P P o 22max8.08.0⨯==又由παππα-+=22sin 2U U o)22sin (12παππα-+==R R U P o o化简得παα4.02sin 2=- 由图解法解得 α=60°同理，输出功率为最大输出功率的50%时，有： α=90°3-4. 单相交流调压电路，电源电压220V ，电阻负载R=9Ω,当α=30°时，求： （1）输出电压和负载电流；（2）晶闸管额定电压和额定电流； （3）输出电压波形和晶闸管电压波形。
电力电子技术课后习题答案
第一章电力电子器件1.1 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正相阳极电压，并在门极施加触发电流（脉冲）。
或者U AK >0且U GK>01.2 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。
1.3 图1－43中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I1、I2、I3。
解：a) I d1=Im2717.0)122(2Im)(sinIm214≈+=⎰πωπππtI1=Im4767.021432Im)()sin(Im2142≈+=⎰πϖπππwtdtb) I d2=Im5434.0)122(2Im)(sinIm14=+=⎰wtd tππϖπI2=Im6741.021432Im2)()sin(Im142≈+=⎰πϖπππwtdtc) I d3=⎰=2Im41)(Im21πωπtdI3=Im21)(Im2122=⎰tdωππ1.4.上题中如果不考虑安全裕量,问100A的晶阐管能送出的平均电流I d1、I d2、I d3各为多少?这时，相应的电流最大值I m1、I m2、I m3各为多少?解：额定电流I T(AV)=100A的晶闸管，允许的电流有效值I=157A,由上题计算结果知a) I m135.3294767.0≈≈I A, I d1≈0.2717I m1≈89.48A b) I m2,90.2326741.0A I ≈≈ I d2A I m 56.1265434.02≈≈ c) I m3=2I=314I d3=5.78413=m I1.5.GTO 和普通晶闸管同为PNPN 结构,为什么GTO 能够自关断,而普通晶闸管不能? 答：GTO 和普通晶阐管同为PNPN 结构，由P1N1P2和N1P2N2构成两个晶体管V1、V2，分别具有共基极电流增益1α和2α，由普通晶阐管的分析可得，121=+αα是器件临界导通的条件。
电力电子技术-徐春燕-第3章答案-
电力电子技术-徐春燕-第3章答案--标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII第3章习题及参考或标准答案1. 简述3-1a所示的降压斩波电路的工作原理。
说明：工作原理在教材中已经分析得很详细，读者可自行对照理解并陈述，表达方式并不唯一。
2. 在图3-1a所示的降压斩波电路中，已知E=200V，R=10Ω，L值极大，EM=30V。
采用脉宽调制控制方式，当T=50µs，ton=20µs时，计算输出电压平均值Uo、输出电流平均值Io。
解：由题目已知L值极大，则负载电流连续，那么：3. 在图3-1a所示的降压斩波电路中，E=100V， L=1mH，R=0.5Ω，E M=10V，采用脉宽调制控制方式，T=20μs，当t on=5μs时，计算输出电压平均值Uo，输出电流平均值Io，计算输出电流的最大和最小值瞬时值并判断负载电流是否连续。
当t on=3μs时，重新进行上述计算。
解：（1）当ton=5µs时，a ) 判断I0是否连续：因此，负载电流连续；b ) 计算Uo、Io：c) 计算Imax、Imin：（2）当ton=3µs时，同理：可知，负载电流仍连续，则：同上，可算出：4. 简述图3-4a所示升压斩波电路的基本工作原理。
解：工作原理在教材中已经分析得很详细，读者可自行对照理解并陈述，表达方式并不唯一。
5. 在图3-4a所示的升压斩波电路中，已知E=50V，L值和C值极大，R=20Ω，采用脉宽调制控制方式，当T=40μs，ton=25μs时，计算输出电压平均值Uo，输出电流平均值Io。
解: 由于L和C值极大，所以负载电流连续，则：6. 试分别简述升降压斩波电路和Cuk 斩波电路的基本原理，并比较其异同点。
解：工作原理在教材中已经分析得很详细，读者可自行对照理解并陈述，表达方式并不唯一。
升降压斩波电路与Cuk 斩波电路相比，其相同点在于，两者的输入、输出关系相同；其不同点在于，Cuk 斩波电路有一个明显优点，即其输入电源电流和输出负载电流都是连续，且脉动很小，有利于对输入、输出进行滤波。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3章交流-直流变换电路课后复习题第1部分：填空题1.电阻负载的特点是电压与电流波形、相位相同；只消耗电能，不储存、释放电能，在单相半波可控整流电阻性负载电路中，晶闸管控制角α的最大移相范围是0︒≤a≤ 180︒。
2.阻感负载的特点是电感对电流变化有抗拒作用，使得流过电感的电流不发生突变，在单相半波可控整流带阻感负载并联续流二极管的电路中，晶闸管控制角α的最大移相范围是0︒≤a≤ 180︒2，续流二极管承受的最大反向电压2（设U2为相电压有效值）。
3.单相桥式全控整流电路中，带纯电阻负载时，α角移相范围为0︒≤a≤ 180︒，单2和2；带阻感负载时，α角移相范围为0︒≤a≤ 90︒，单个晶闸管所承受的最大正向电压和反向电压分别为22U2；带反电动势负载时，欲使电阻上的电流不出现断续现象，可在主电路中直流输出侧串联一个平波电抗器(大电感)。
4.单相全控桥反电动势负载电路中，当控制角α大于不导电角δ时，晶闸管的导通角θ = 180︒-2δ ; 当控制角α小于不导电角 δ 时，晶闸管的导通角 θ = 0︒。
5.从输入输出上看，单相桥式全控整流电路的波形与单相全波可控整流电路的波形基本相同，只是后者适用于较低输出电压的场合。
6.2，随负载加重U d逐渐趋近于0.9 U2，通常设计时，应取RC≥1.5~2.5T，此时输出电压为U d≈ 1.2U2(U2为相电压有效值)。
7.电阻性负载三相半波可控整流电路中，晶闸管所承受的最大正向电压U Fm2，晶闸管控制角α的最大移相范围是0︒≤a≤90︒，使负载电流连续的条件为a≤30︒(U2为相电压有效值)。
8.三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差120︒，当它带阻感负载时，α的移相范围为0︒≤a≤90︒。
9.三相桥式全控整流电路带电阻负载工作中，共阴极组中处于通态的晶闸管对应的是电压最高的相电压，而共阳极组中处于导通的晶闸管对应的是电压最低的相电压；这种电路 α 角的移相范围是0︒≤a≤120︒，u d波形连续的条件是a≤60︒。
10*.电容滤波三相不可控整流带电阻负载电路中，电流i d断续和连续的临界条件是CRω3=，电路中的二极管承受的最大反向电压为2U2。
11.实际工作中，整流电路输出的电压是周期性的非正弦函数，当 α 从0°～90°变化时，整流输出的电压u d的谐波幅值随 α 的增大而增大，当 α 从90°～180°变化时，整流输出的电压u d的谐波幅值随 α 的增大而减小。
12.三相桥式全控整流电路带阻感负载时，设交流侧电抗为零，直流电感L为足够大。
当α ＝30°时，三相电流有效值与直流电流的关系为II d，交流侧电流中所含次谐波次数为 6k±1,k=1,2,3…，其整流输出电压中所含的谐波次数为 6k, k=1,2,3…。
13.对于三相半波可控整流电路，换相重迭角的影响，将使输出电压平均值减小。
14.逆变电路中，当交流侧和电网连结时，这种电路称为 有源逆变 ，欲实现有源逆变，只能采用 全控 型可控整流电路 ，当控制角 0<α < π /2 时，整流电路工作在 整流 状态； π /2< α < π 时，整流电路工作在 有源逆变 状态。
15.在整流电路中，能够实现有源逆变的有单相全控 、三相全控桥 等（可控整流电路均可），其工作在有源逆变状态的条件是有直流电动势，其极性和晶闸管导通方向一致，其值大于变流器直流侧平均电压 和晶闸管的控制角α 大于π/2 。
16*.晶闸管直流电动机系统工作于整流状态，当电流连续时，电动机的机械特性为一组平行的直线，当电流断续时，电动机的理想空载转速将 增大 ，随 α 的增加，进入断续区的电流 加大 。
17*.直流可逆电力拖动系统中电动机可以实现四象限运行，当其处于第一象限时，电动机作 电动 运行，电动机 正 转，正组桥工作在 整流 状态；当其处于第四象限时，电动机做 发电机 运行，电动机 反 转， 正 组桥工作在逆变状态。
18.大、中功率的变流器广泛应用的是 锯齿波 触发电路，同步信号为锯齿波的触发电路，可分为三个基本环节，即脉冲的形成与放大、锯齿波的形成和脉冲移相 和 同步环节。
第3部分：计算和画图题1.单相桥式全控整流电路，U 2＝100V ，负载中R ＝2Ω，L 值极大，当α＝30°时，要求：①作出u d 、i d 、和i 2的波形；②求整流输出平均电压U d 、电流I d ，变压器二次电流有效值I 2；③考虑安全裕量，确定晶闸管的额定电压和额定电流。
20.9cos 0.9100cos3078d U U Vα==⨯⨯=39dd U I AR==239d I I A==2141TM U V=解：②③取安全裕量为2，∴额定电压282V 。
0.70727.573VT d d I I A==()17.561.57VTT AV IA==取安全裕量为2，∴额定电流为35.1A 。
b)u i i VT1VT2VT1解：①2.设交流电压有效值U 2＝220V ，控制角 α ＝π/3 ,负载电阻 U d ；（2）输出电流有效值I 。
V U t td U U od 5.148260cos 12209.02cos 19.0)(sin 21220=+⨯⨯=+==⎰αωωππ输出电压的平均值为A R U I d d d 7.2955.148===3.晶闸管串联的单相半控桥（桥中VT 1、VT 2为晶闸管，电路如下图所示，U 2=100V ，电阻电感负载，R =2Ω，L 值很大，当α =60°时求流过器件电流的有效值，并作出u d 、i d 、i VT 、i D 的波形。
4. 单相桥式半控整流电路，电阻性负载。
要求输出的直流平均电压为0～100V 之间连续可调，30V 以上时要求负载电流达到20 A ，由交流220V 供电，最小控制角O 30min =α，试（1） 画出主电路图；（2） 求交流侧电流有效值及变压器容量；（3） 选择晶闸管的型号规格（安全余量取2倍）。
解：1）单相桥式半控整流电流的主电路图如下所示：2）单相桥式半控整流电流接电阻性负载时输出电压的平均值为： 2cos 19.02α+=U U d 当控制角为最小时，对应的整流输出电压为最大值，即2cos 19.0min 2max α+=U U d ，代入o30min =α，V U d 100max =可得：V U U d 119)30cos 1(9.01002)cos 1(9.020min max 2=+⨯=+=α当V U d 30=时所对应的控制角α为：44.011199.030219.02cos 2-=-⨯⨯=-=U U d α，即，0116=α当0116=α时，要保证整流电路输出电流为20A ，所需变压器二次侧电流有效值为：A R UI 381161162sin 2120301192sin 210022=-+⨯=-+=ππππαπαπ 所以，变压器的容量为：A KV I U S •=⨯==522.43811922 由此可得，变压器一次侧电流有效值为： A U I U I 55.20220381191221=⨯==3）当0116=α时，流过晶闸管电流的有效值为： A I RU I T 87.26238222sin 4122===-+=παπαπ 所以，考虑2倍安全裕量时所选晶闸管的电流平均值为： A I I TAV T 3457.12)(=⨯= 考虑2倍安全裕量时，晶闸管所承受的最大电压为：V U U TM 6.33611922222=⨯⨯==，取为400V 。
因此，应选型号为450-KP 型的晶闸管。
5. 三相桥式全控整流电路带电阻负载工作，设交流电压有效值U 2＝400V ，负载电阻R d＝10Ω, 控制角 α=π/2 , 试求：（1）输出电压平均值U d ；（2）输出电流平均值I d 。
252.34[1cos()] 2.34400(1cos )125.463d U U Vπαπ=++=⨯⨯+=12.54dd dU I A R ==解：6. 三相全控桥式整流电路，L =100mH ，R d =6Ω，要求U d 从0～468V 之间变化，试求： （1） 变压器二次电压有效值U 2（2） 考虑2倍安全裕量，选择晶闸管的型号 （3） 变压器二次电流有效值I 2 （4） 整流变压器容量S （5） 电源侧功率因数ϕcos解：1). Ω=>>Ω=⨯==58.622.03142dR fL L πω∴整流器所接负载可视为大电感负载。
三相桥式可控整流电路接大电感负载时有：αcos 34.22U U d = ，（OO 900≤≤α） ∴min2max cos 34.2αU U d =，即：OU 0cos 34.24682=∴ V U20034.24682==2). 流过晶闸管电流有效值的最大值为：A RU II dd d VT456468313131maxmax=⨯=⨯=⋅=考虑2倍安全裕量时，有：A I IVTAV T 3.5757.145257.12)(=⨯=⨯=，取60A V U UTM98020062622=⨯⨯==，取1000V ；∴ 晶闸管的型号可选为：KP60-10。
3). 变压器二次电流有效值为：A I I d 6.6364683232max2=⨯=⋅=4). 整流变压器容量S 为：W W I U S 3817842306.632003322==⨯⨯==。
