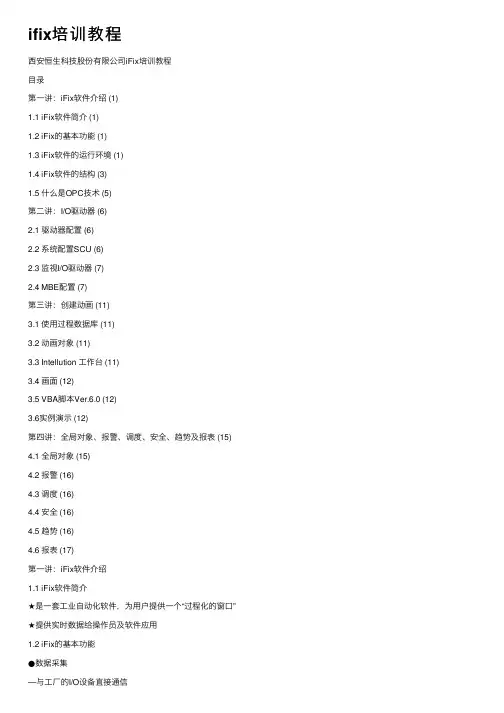

ifix培训教程西安恒⽣科技股份有限公司iFix培训教程⽬录第⼀讲：iFix软件介绍 (1)1.1 iFix软件简介 (1)1.2 iFix的基本功能 (1)1.3 iFix软件的运⾏环境 (1)1.4 iFix软件的结构 (3)1.5 什么是OPC技术 (5)第⼆讲：I/O驱动器 (6)2.1 驱动器配置 (6)2.2 系统配置SCU (6)2.3 监视I/O驱动器 (7)2.4 MBE配置 (7)第三讲：创建动画 (11)3.1 使⽤过程数据库 (11)3.2 动画对象 (11)3.3 Intellution ⼯作台 (11)3.4 画⾯ (12)3.5 VBA脚本Ver.6.0 (12)3.6实例演⽰ (12)第四讲：全局对象、报警、调度、安全、趋势及报表 (15) 4.1 全局对象 (15)4.2 报警 (16)4.3 调度 (16)4.4 安全 (16)4.5 趋势 (16)4.6 报表 (17)第⼀讲：iFix软件介绍1.1 iFix软件简介★是⼀套⼯业⾃动化软件，为⽤户提供⼀个“过程化的窗⼝”★提供实时数据给操作员及软件应⽤1.2 iFix的基本功能●数据采集—与⼯⼚的I/O设备直接通信—通过I/O驱动程序，与I/O设备接⼝●数据管理—处理、使⽤所取数据—数据管理，包括：过程监视，监视控制，报警，报表，数据存档。
1.3 iFix软件的运⾏环境●硬件要求内存 256MCPU PII450M硬盘容量⼤于120M。
是使⽤功能决定，如历史数据纪录和报警功能。
建议使⽤容量硬盘，如20G、40G。
声卡声响报警需要CD-ROM 驱动器⽹络适配器⽤于⽹络通讯和⼀些I/O驱动器⼀个并⼝或USB端⼝SVGA或更⾼颜⾊图形监视器, 24位图形卡分辨率800x600且⾄65,535 颜⾊双按钮⿏标或兼容的点击设备(如触摸屏)●软件要求Windows NT v4.0操作系统并安装Service Pack 5或Windows 2000 操作系统与Service Pack 2系统的WEB浏览器版本不要⼩于Ver.6.0。
ifix培训教程[1]
![ifix培训教程[1]](https://img.taocdn.com/s3/m/9c16394677c66137ee06eff9aef8941ea66e4b7f.png)
PPT文档演模板
ifix培训教程[1]
轮询记录
l 配置设备对过程硬件数据的读写 l 轮询记录存储于DIT – 内存数据表 l 起始/结束地址，轮询时间，访问时间，
死区…… l I/O地址格式配置根据设备类型而不同
PPT文档演模板
ifix培训教程[1]
任务控制 Mission Control
PPT文档演模板
I/O Driver(s) I/O驱动器
I/O 硬件
生产过程
PPT文档演模板
ifix培训教程[1]
SAC
l SAC – Scan Alarm and Control
扫描、报警和控制
l 扫描时间 scan time l 监视SAC – 任务控制应用程序
PPT文档演模板
ifix培训教程[1]
过程数据库
l 过程控制应用的常识 l 熟悉intellution软件是有帮助的，但不是必要的
PPT文档演模板
ifix培训教程[1]
培训内容及课程安排
l 第1天
iFix概述和结构，系统配置，I/O驱动器，工作台及画面介绍
第2天
过程数据库，画面对象及动画，数字量标签，模拟量标签， intellution工作台
l SCADA节点
Supervisory Control And Data Acquisition
l iClient节点
VIEW / HMI
l HMI PAK = SCADA + iClient
PPT文档演模板
ifix培训教程[1]
网络节点类型
l 独立节点 l 本地节点 l 远程节点
PPT文档演模板
传输至DIT
PPT文档演模板
IFix培训教程
系统架构与组成
系统架构
客户端/服务器架构，支持分布式部 署。
主要组成
IFix服务器、IFix客户端、数据库、通 讯接口等。
安装与配置过程
安装步骤
下载安装包、解压安装文件、运行安装程序、按照提示完成安装。
配置过程
配置服务器参数、添加数据源、配置客户端连接等。
02
界面设计与操作
界面风格与布局
01
报警与事件处理
IFix提供了强大的报警和事件处 理功能，用户可以自定义报警 条件、处理方式和通知方式。
历史数据存储与查询
IFix支持历史数据的存储和查询 ，用户可以通过历史数据了解 系统的运行情况和趋势。
报表生成与打印
IFix提供了丰富的报表功能，用 户可以自定义报表格式和内容 ，实现数据的可视化展示和打 印输出。
式。
下拉框
提供多个选项供用户选 择，节省空间且方便使
用。
表格
用于展示结构化数据， 支持排序、筛选和自定
义列。
界面优化技巧
01
02
03
04
保持一致性
遵循统一的设计规范和标准， 确保界面元素风格统一。
提高可读性
使用清晰的字体、合适的字号 和对比度，方便用户阅读。
优化交互体验
减少操作步骤，提供友好的错 误提示和帮助文档。
批量打印设置
支持一次性选择多个报表进行打印输出，提高打印效率。
打印参数配置
用户可自定义打印参数，如纸张大小、边距、打印方向等，确保 打印效果符合预期。
打印预览及调整
提供打印预览功能，用户可在打印前查看报表的实际效果，并根 据需要进行调整。
06
系统集成与扩展应用
与其他系统集成方法
(完整版)ifix培训教程
西安恒生科技股份有限企业iFix 培训教程目录第一：iFix 件介 ..⋯⋯⋯. ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ (1)1.1 iFix 件介⋯⋯⋯⋯⋯⋯⋯ .. ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ (1)iFix 的基本功能⋯⋯⋯⋯⋯ .. ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11.3 iFix 件的运转境⋯⋯⋯ .. ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ (1)1.4 iFix 件的构⋯⋯⋯⋯⋯ .. ⋯⋯⋯ . ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..3什么是 OPC 技 .. ⋯⋯⋯ .. ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5第二： I/O 器 .. ⋯⋯⋯⋯⋯. ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..6器配置 .. ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.6 系配置 SCU.⋯⋯ . ⋯⋯⋯⋯ . ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..6 I/O 器 .. ⋯⋯⋯⋯ . ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.7 2.4 MBE配置..⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯. ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7第三：建画 ..⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.11使用程数据 .. ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ (11)画象⋯ .. ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...⋯11 Intellution 工作台 ... ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..11 画面⋯ .. ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ (12)VBA 脚本 Ver.6.0 ⋯⋯⋯ . ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..12 例演示 ... ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯ ..12 第四：全局象、警、度、安全、及表..⋯⋯⋯⋯⋯154.1 全局象⋯ ...⋯⋯⋯⋯⋯⋯⋯⋯⋯. ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.154.2 警 ...⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯. ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.16度 ... ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯. ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.16 安全 ... ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯. ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.16 ⋯⋯ ... ⋯⋯⋯⋯⋯⋯⋯⋯ . ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.16 表 .. ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ (17)第一讲： iFix 软件介绍1.1 iFix 软件简介★ 是一套工业自动化软件，为用户供给一个“过程化的窗口”★ 供给及时数据给操作员及软件应用1.2 iFix的基本功能●数据收集—与工厂的 I/O 设施直接通信—经过 I/O 驱动程序，与 I/O 设施接口● 数据管理—办理、使用所取数据—数据管理，包含：过程监督，监督控制，报警，报表，数据存档。
ifix培训手册(2024)
运行。
历史数据存储与分析
2024/1/29
ifix能够长期存储历史数据，并提供 丰富的数据分析工具，帮助用户深入
了解设备运行状况。
报警与事件管理
当设备出现故障或异常时，ifix能够 及时发出报警信息，并记录相关事件 ，方便后续分析处理。
布局参数设置
通过设置布局参数控制控件在布局中的位置、大小和 行为。
2024/1/29
9
自定义控件开发方法
2024/1/29
控件继承
通过继承现有控件类并重写相关方法，实现自定义控件的开发。
绘图API
使用绘图API在控件上绘制自定义图形和文字，实现个性化展示 效果。
事件处理
为自定义控件添加事件处理机制，响应用户操作和程序状态变化 。
属性设置
02
通过属性窗口或代码方式设置元素的基本属性，如位置、大小
、颜色、字体等。
动态属性
03
根据程序运行状态或用户操作动态改变元素属性，实现界面交
互效果。
8
布局管理器使用技巧
布局管理器
提供自动布局功能，根据控件大小和位置自动调整界 面布局。
常用布局管理器
包括流式布局、网格布局、边框布局等，适用于不同 场景和需求。
03 02
23
插件开发流程及示例
编写插件代码并进行测试
打包和发布插件
插件开发示例
2024/1/29
24
插件开发流程及示例
数据采集插件
通过自定义接口开发，实现 与特定设备或系统的数据采 集功能。
报警管理插件
扩展报警管理功能，支持自 定义报警规则、报警通知等 。
(完整版)ifix培训教程
定期维护 监控与报警
容量规划 灾难恢复计划
定期更新软件补丁、备份数据和优化数据库性能，减少故障发生 的可能性。
建立全面的监控体系，及时发现潜在问题，并设置合适的报警阈 值。
合理规划硬件资源，根据业务需求预测未来的资源需求，避免资 源瓶颈。
制定灾难恢复计划，包括数据备份、恢复策略和演练，确保在故 障发生时能够快速恢复系统。
提供合理的配色方案和布局建议，使数据展 示更加美观和易于理解。
05
CATALOGUE
ifix高级功能应用
报表设计与打印功能实现
报表设计器使用 掌握ifix报表设计器的使用方法，包括 创建报表、编辑报表格式、设置数据源
等。 数据绑定与表达式 了解如何在报表中绑定数据源，并使 用表达式对数据进行处理和计算。
自动化处理
支持通过脚本或工具实现数据处理 的自动化，提高处理效率。
数据可视化展示技巧
可视化工具
图表类型选择
介绍常用的数据可视化工具，如ECharts、 Highcharts等。
根据数据类型和展示需求，选择合适的图表 类型，如折线图、柱状图、散点图等。
交互与动态效果
配色与布局
增加图表的交互性和动态效果，如鼠标悬停 提示、动态数据刷新等。
连接配置
提供详细的连接配置步骤， 包括数据源地址、认证方 式、数据表或视图选择等。
数据源测试
在配置完成后，可以进行 数据源连接测试，确保数 据能够正常获取。
数据处理流程梳理与优化
数据处理流程
明确数据处理的整体流程，包括 数据获取、清洗、转换、聚合等
环节。
流程优化
针对处理过程中的瓶颈和问题，提 供优化建议，如采用并行处理、减 少数据冗余等。
iFIX高级培训第6讲 iFIX关系型数据库
iFIX高级培训
主讲:钱立湘
第6讲 关系型数据库
演示系统演示系统-化工应用
1.批次报表-批次信息 1.批次报表Access数据库iFix1_Data.mdb中的 Access数据库iFix1_Data.mdb中的 表tblProducts-产品列表 tblProducts表tblBatch-所选产品的批次信息 tblBatch-
iFIX高级培训课程 iFIX高级培训课程
第6讲 关系型数据库
主讲: 主讲:钱立湘 Email:techdiy@ QQ:56947360 QQ:
极易iFIX网站出品()
iFIX高级培训
主讲:钱立湘
第6讲 关系型数据库
过程数据库(实时数据库) 过程数据库(实时数据库)和关系型数据库区 关系型数据库在演示系统中应用 ODBC和SQL指令 ODBC和SQL指令 SQD和SQT数据库块 SQD和SQT数据库块
极易iFIX网站出品()
iFIX高级培训
主讲:钱立湘
第6讲 关系型数据库
设备一级和车间一级的监控系统应该选用 组态软件, 厂一级的监控系统或生产管理系统可以选 用实时数据库, 而管理信息系统或ERP(企业资源计划)就 而管理信息系统或ERP(企业资源计划)就 应该使用关系数据库.
极易iFIX网站出品()
iFIX高级培训
主讲:钱立湘
第6讲 关系型数据库
实时数据库与关系数据库并不是对立的关 系,在很多场合,他们是可以混合使用的. 系,在很多场合,他们是可以混合使用的. 实时数据库可以和关系数据库进行双向通 讯,两者的数据可以通过接口共享,因此 实时数据库可以为基于关系数据库开发的 管理系统提供实时数据. iFIX的过程数据库块SQT和 iFIX的过程数据库块SQT和SQD
2024版完整版IFix培训教程
IFix提供实时数据监控、报警管理、 历史数据记录、报表生成等功能， 支持多种通信协议和硬件设备连接。
4
系统安装与配置要求
安装要求
安装IFix需要满足操作系统、硬件和数 据库等方面的要求，如Windows操作 系统、足够的内存和硬盘空间等。
配置要求
配置IFix需要设置通信参数、定义数据 点、创建画面等，确保系统能够正确连 接设备和采集数据。
轮询机制
定时向数据源发送请求，获取最新数 据。
11
实时数据采集与传输协议
01
02
03
HTTP/HTTPS
基于Web的通信协议，用 于API接口数据的传输。
2024/1/25
WebSocket
在单个TCP连接上进行全 双工通信的协议，适用于 实时数据交互场景。
MQTT
轻量级的发布/订阅消息传 输协议，常用于物联网领 域的数据传输。
2024/1/25
5
用户界面及操作指南
用户界面
IFix用户界面包括菜单栏、工具栏、画面窗口、属性窗口等部分，提供直观的 操作体验。
操作指南
操作指南包括启动和退出程序、创建和编辑画面、定义数据点、设置报警等步 骤的详细说明，帮助用户快速掌握软件的使用方法。
2024/1/25
6
02
数据采集与处理
2024/1/25
7
数据源类型及连接方式
关系型NoSQL数据库
如MongoDB、Redis等。
2024/1/25
8
数据源类型及连接方式
API接口
如RESTful API、SOAP API等。
文件数据
如CSV、XML、JSON等。
2024/1/25
iFIX高级培训第5讲 iFIX过程数据库进阶
极易iFIX网站出品()
�
极易iFIX网站出品()
iFIX高级培训
主讲:钱立湘 (QQ:56947360) QQ:
第5讲 过程数据库进阶
字段( 字段(域) 信号条件信号条件-即变比设置,不推荐使用,在 PLC中完成 PLC中完成 CA块和BL块 CA块和BL块 MDO块 MDO块
极易iFIX网站出品()
iFIX高级培训
主讲:钱立湘 (QQ:56947360) QQ:
第5讲 过程数据库进阶
1.MDO
Duty Cycle * Scan Time
极易iFIX网站出品()
iFIX高级培训
主讲:钱立湘 (QQ:56947360) QQ:
第5讲 过程数据库进阶
1.MDO 不推荐使用
1. 2. 3.
处理周期 :1s内20次循环,即50ms 1s内20次循环,即50ms 数据库处理优先级 排序
极易iFIX网站出品()
iFIX高级培训
主讲:钱立湘 (QQ:56947360) QQ:
第5讲 过程数据库进阶
处理周期 1s,20次循环 1s,20次循环
极易iFIX网站出品()
iFIX高级培训
主讲:钱立湘 (QQ:56947360) QQ:
பைடு நூலகம்
第5讲 过程数据库进阶
数据库的导入导出 自定义数据块 1.MDO1.MDO-脉冲数字量输出块(Momentary Digital Output) (不建议使用) 不建议使用) 2.FIX.INI文件 2.FIX.INI文件
极易iFIX网站出品()
iFIX高级培训课程 iFIX高级培训课程
第5讲 过程数据库进阶
主讲: 主讲:钱立湘 Email:techdiy@ QQ:56947360 QQ:
Ifix软件培训教程
Ifix软件培训教程培训材目训教Ifix第章1概述.........................................................................2第章2 训...............................................................构IFIX...3第章3系训配置...................................................................7第章4训训器...............................................................I/O...15第章5训形训训..................................................................18第章6使用训程据训.........................................................数22第章7训形训象..................................................................27第章8训训象..................................................................画33第章9工作台......................................................Intellution .40附训.. (47)第一章述概第一训 IFIX 训件训介1.1 IFIX 的基本功能,1.1.1 据采集数IFIX 工的与厂I/O 训训直接通信～通训I/O 训训程序,与I/O 训训接口训训据训理和据训训数数。
具功能包括,训程训训;训形训示,体.训控制.训表.据存等。
iFIX培训讲义
第一章
了解iFIX
2)、驱动映像表DIT
驱动映像表DIT（Driver Image Table）也叫轮询表：存在于SCADA服 务器内存中，用于存储I/O驱动器的轮询记录数据即数据池； 3)、SAC SAC（scan alarm and control）：从数据池中检索数据，按照扫描 时间速率从DIT向数据库中写入数据，包括报警信息及控制信息； SAC是SCADA节点上运行的系统应用。这一程序负责执行数据库链的逻 辑。SAC具体执行以下功能：
第一章
了解iFIX
独立节点 在集中式的iFIX SCADA系统中，独立节点指能够独立完成所有iFIX功 能的节点。独立节点不能与其它节点联网。
图1.4：独立节点配置示例
本地节点 远程节点
在分布式iFIX系统中，本地节点指所在的当前正在工作的节点，远程 节点指任何一个想与之通讯连接的节点。
Page 9
注：OPC（OLE for Process Control）：OPC是一个软件标准，它可以使自动化应用程序方便地读取工业企 业的工厂级数据。OPC的目标是基于Microsoft的组件对象建模（COM）技术定义一个标准接口，允许自动化 和控制应用程序、控制设备、以及商业和办公应用软件之间相互操作。
Page 6
Field 域：一般来说，有三种类型的域：
数字数据类型 F_*（float）:例如：F_CV 显示当前值; 文本数据类型 A_*（ASCⅡ）：A_CUALM当前报警;A_DESC描述;
图形数据类型 T_*：T_DATA:从TR或ETR标签中获取的曲线数据;
6)、图形显示 以图形方式显示PDB数据信息包括：图表，数据连接，动画，控件……
Page 2
完整版IFix培训教程
当从硬件读取数据时，用函数ReadValue (读值) 举例： readvalue(“fix32.nodename.tagname”)
第四讲：全局对象、报警、调 度、安全、趋势及报表
4.1 全局对象 在系统树中，User项上右击鼠标，可
● SAC扫描DIT ---SAC从DIT中读数 ---该数据传入过程数据库PDB ---SAC读数的速率称为扫描时间
● （工作台）Workspace向PDB发出请求 ---图形显示中的对象显示PDB的数据 ---其他应用可以向PDB请求数据
过程数据库
1） 扫描、报警和控制（SAC） ● SAC主要功能 -- 从DIT中读取数据 -- 将数据传至数据库PDB -- 数超过报警设定值时报警 ● SAC从DIT中读取数据的速率称为扫描时间 ● 可使用任务控制程序进行SCA监视
• 一套完整的iFix的组成
第三讲：创建动画
3.1 使用过程数据库 过程数据库是iFix系统的核心，从硬件
中获取或给硬件发送过程数据。过程数据 库由标签（块）组成
☆编辑数据库 ☆增加标签
☆选择标签类型，设定标签名称，选择驱 动器名称，填写驱动器I/O
☆驱动器I/O填写格式 Device和Address ☆报警值设定 ☆保存数据库，在SCU里指定这个数据
第二讲：I/O驱动器
•
iFix与PLC之间的接口称为I/O驱动器
● 每一个I/O驱动器支持指定的硬件
● I/O驱动器的功能
--从I/O设备中读（写）数据
--将数据传/输至驱动镜像表（DIT）中 的地址中
I/O驱动器
I/O驱动器读取过程硬件 --- I/O驱动器从过程硬件的寄存器中读取数据 ---该数据传入DIT ---驱动器读取数据的速率称为轮询时间（poll）
iFIX高级培训第10讲 iFIX故障排除
报警状态 (AlmStat.Exe)
提供报警队列信息,以及C/S网络结构连接的信息 提供报警队列信息,以及C/S网络结构连接的信息
网络状态显示
iFIX工作台的一个默认画面,显示网络连接状态( iFIX工作台的一个默认画面,显示网络连接状态( NetworkStatusOverview.grf, NetworkStatusDisplay.grf, NetworkStatusRedundancyDisplay.grf )
轮询监控 (Pmon.Exe)
高级工具,监视DIT,监控轮询记录和I/O驱动 高级工具,监视DIT,监控轮询记录和I/O驱动
极易iFIX网站出品()
�
网络历史 (NetHis.Exe)
显示所有已经建立或者丢失的网络连接
网络诊断 (NetDiag.Exe)
提供网络和报警信息的高级工具 所有信息保存在文件 NetDiag.dat中 NetDiag.da接状况
任务控制 (Mission.Exe)
实时监视I/O 驱动, 实时监视I/O 驱动, SAC, 历史数据采集以及报警状态
如何分析故障 故障检测工具 本讲对应教材第19章 本讲对应教材第19章
极易iFIX网站出品()
