弯管模具设计
弯管模具设计好资料.doc

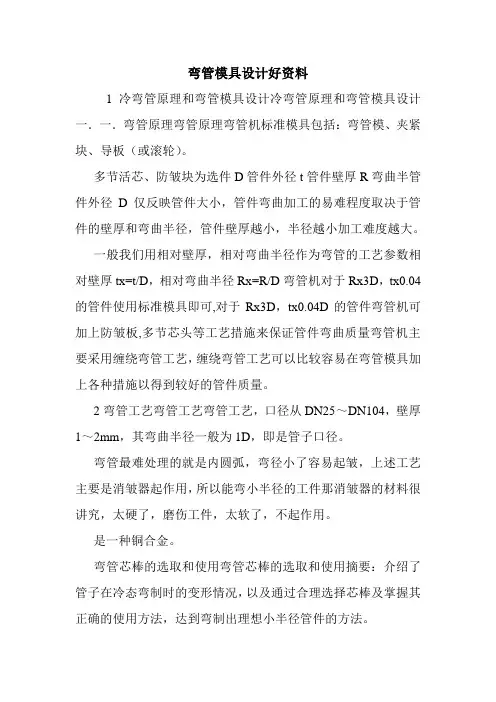

弯管模具设计好资料1冷弯管原理和弯管模具设计冷弯管原理和弯管模具设计一．一．弯管原理弯管原理弯管机标准模具包括：弯管模、夹紧块、导板（或滚轮）。
多节活芯、防皱块为选件D管件外径t管件壁厚R弯曲半管件外径D仅反映管件大小，管件弯曲加工的易难程度取决于管件的壁厚和弯曲半径，管件壁厚越小，半径越小加工难度越大。
一般我们用相对壁厚，相对弯曲半径作为弯管的工艺参数相对壁厚tx=t/D，相对弯曲半径Rx=R/D弯管机对于Rx3D，tx0.04的管件使用标准模具即可,对于Rx3D，tx0.04D的管件弯管机可加上防皱板,多节芯头等工艺措施来保证管件弯曲质量弯管机主要采用缠绕弯管工艺，缠绕弯管工艺可以比较容易在弯管模具加上各种措施以得到较好的管件质量。
2弯管工艺弯管工艺弯管工艺，口径从DN25～DN104，壁厚1～2mm，其弯曲半径一般为1D，即是管子口径。
弯管最难处理的就是内圆弧，弯径小了容易起皱，上述工艺主要是消皱器起作用，所以能弯小半径的工件那消皱器的材料很讲究，太硬了，磨伤工件，太软了，不起作用。
是一种铜合金。
弯管芯棒的选取和使用弯管芯棒的选取和使用摘要：介绍了管子在冷态弯制时的变形情况，以及通过合理选择芯棒及掌握其正确的使用方法，达到弯制出理想小半径管件的方法。
键词：应力；芯棒；相对弯曲半径；相对壁厚一、引言弯管技术广泛应用于锅炉及压力容器行业，中央空调制造业、汽车工业、航空航天工业、船舶制造业等多种行业，弯管质量的好坏，将直接影响到这些行业的产品的结构合理性，安全性、可靠性等。
因此，为了弯制出高质量的管件，就应该掌握管件在不同工艺条件下的加工技巧。
对于冷态弯管，合理选择芯棒的形成及掌握其正确的使用方法非常必要。
3二、工艺分析在纯弯曲的情况下，外径为D、壁厚为S的管子受外力矩M的作用发生弯曲时，中性层外侧的管壁受拉应力σ1的作用而减薄，内侧管壁受压应力σ2的作用而增厚(见图1a)。
同时，合力F1和F2又使管子弯曲处的横截面发生变形而成为近似椭圆形(见图1b)，内侧管壁在σ2的作用下还可能出现失稳而起皱(见图1c)，为弯制出理想的管件，就应采取相应的措施来防止上述这些缺陷的产生，其中有芯弯管就是最常用的有效方法之一。
弯管模具设计分析
弯管模具设计分析摘要：管材的冷弯成型，应用范围越来越广泛，而相应的弯管质量也要求越来越高，为保证弯管质量，必须设计合理的弯管模具，文章论述了弯管过程中的模具设计及相应的工艺参数。
关键词：弯管；模具结构；轮模；夹模；导模；防皱板金属管材的弯曲在现代工业领域应用十分广泛，主要用于汽车、机械、环保、化工、民用等行业。
笔者从事汽车零部件的制造行业多年，主要研究发动机上的EGR及排气管方面的零件产品制造，多为不锈钢焊管（如AISI 304）的弯管、成型产品。
文章根据实际工作经验，分析弯管模具设计的几个要点。
1 模具结构及动作概述如图1所示，为一套弯管模具的标准结构，主要有轮模、夹模、导模、芯棒、防皱板等五部分组成，工作时其动作过程为：芯棒进芯，夹模夹紧管材随轮模一起转动，导模压紧管材随着管材的弯曲而跟随，而防皱板固定不动，当弯管角度达到设定角度后，芯棒退出，导模、夹模松开、复位，完成整个动作，文章将围绕这五个部件的设计进行论述。
2 模具设计2.1 轮模轮模是整个弯管模具设计的核心，设计时一般先从它开始。
产品管材外径D，壁厚δ，弯曲半径R（设计三要素）确定后，在设计轮模弯曲半径时必须考虑管材的反弹，从而确定模具的弯曲半径R’：目前，Rx=1为行业技术的最高水平，由于成本高、难度大，一般设计均不考虑。
轮模型腔直径按管材外径D设计，管材壁厚、外径决定了管材的强度，直接影响夹模的夹持长度，轮模夹持长度与夹模配合，在后面的夹模设计将进行论述。
轮模由于频繁受夹模的夹紧冲击及管材的弯曲力，因此要求整体韧性好，有良好的抗冲击能力，且型腔表面耐磨，目前一般采用调质+氮化的热处理工艺，型腔表面硬度可达HRC55～HRC60。
2.2 夹模夹模设计的主要尺寸为长度尺寸，它主要取决于产品两个弯曲之间的直段长度，夹模长尺寸过小，不能夹紧管材，弯管时管材易打滑，操作外观，弯曲部分出坑，不满足产品要求。
反之，尺寸过大，容易将前一个弯夹扁、变形，这在工艺上是不充许的。
塑胶弯管模具设计原理及要点总结
塑胶弯管模具设计原理及要点总结塑胶弯管模具是一种用于制造塑胶弯管的工具。
它的设计原理和要点对于模具的质量和生产效率都起着至关重要的作用。
本文将从设计原理和要点两个方面进行总结。
一、设计原理1.模具结构设计原理：塑胶弯管模具的结构设计应该符合弯管的形状和尺寸要求，保证弯管的精度和质量。
同时，模具的结构设计应该简洁合理，易于加工制造和使用。
2.模具材料选择原理：模具的材料选择应该具有高强度、高硬度、高耐磨性和耐腐蚀性。
常用的模具材料有合金钢、不锈钢等。
3.模具热处理原理：模具的热处理是提高模具硬度和耐磨性的重要工艺。
常用的热处理方法有淬火、回火等。
4.模具冷却原理：模具在使用过程中会受到加热，需要通过冷却措施降低温度，以保证模具的寿命和性能稳定。
常用的冷却方法有水冷、风冷等。
二、设计要点1.弯管形状设计要点：塑胶弯管模具的设计要考虑弯管的形状，包括弯曲角度、弯曲半径和弯管长度等。
合理的弯管形状设计可以减少塑胶变形和应力集中，提高产品质量。
2.模具结构设计要点：模具的结构设计要考虑生产工艺和使用要求，包括模具的分体结构、结构紧凑和易拆装等。
合理的结构设计可以提高生产效率和模具的使用寿命。
3.模具配件选择要点：模具的配件选择要考虑材料和精度要求，包括导柱、导套、模板等。
合理的配件选择可以提高模具的稳定性和精度。
4.模具表面处理要点：模具的表面处理要考虑防腐蚀和增加摩擦力，常用的表面处理方法有镀铬、喷涂等。
合理的表面处理可以延长模具的使用寿命。
5.模具制造工艺要点：模具的制造工艺要考虑材料加工和装配工艺，包括数控加工、线切割和装配工艺等。
合理的制造工艺可以提高模具的加工精度和装配质量。
塑胶弯管模具的设计原理和要点对于模具的质量和生产效率至关重要。
设计应符合弯管的形状和尺寸要求，材料应具备高强度和耐磨性，热处理和冷却措施应适当，结构设计应简洁合理，配件选择应合适，表面处理应考虑防腐蚀和增加摩擦力，制造工艺应合理。
直角弯管注塑模具设计

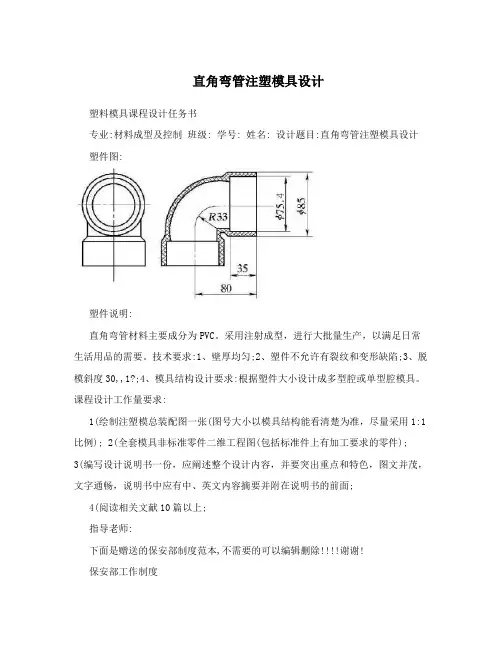

直角弯管注塑模具设计塑料模具课程设计任务书专业:材料成型及控制班级: 学号: 姓名: 设计题目:直角弯管注塑模具设计塑件图:塑件说明:直角弯管材料主要成分为PVC。
采用注射成型，进行大批量生产，以满足日常生活用品的需要。
技术要求:1、壁厚均匀;2、塑件不允许有裂纹和变形缺陷;3、脱模斜度30,,1?;4、模具结构设计要求:根据塑件大小设计成多型腔或单型腔模具。
课程设计工作量要求:1(绘制注塑模总装配图一张(图号大小以模具结构能看清楚为准，尽量采用1:1比例); 2(全套模具非标准零件二维工程图(包括标准件上有加工要求的零件);3(编写设计说明书一份，应阐述整个设计内容，并要突出重点和特色，图文并茂，文字通畅，说明书中应有中、英文内容摘要并附在说明书的前面;4(阅读相关文献10篇以上;指导老师:下面是赠送的保安部制度范本,不需要的可以编辑删除!!!!谢谢!保安部工作制度一、认真贯彻党的路线、方针政策和国家的法津法觃,按照####年度目标的要求,做好####的安全保卫工作,保护全体人员和公私财物的安全,保持####正常的经营秩序和工作秩序。
二、做好消防安全工作,认真贯彻“预防为主”的方针,教育提高全体人员的消防意识和防火知识,配备、配齐####各个楼层的消防器材,管好用好各种电器设备,确保####各通道畅通,严防各种灾害事故的发生。
三、严格贯彻值班、巡检制度,按时上岗、到岗,加经对重要设备和重点部位的管理,防止和打击盗窃等各种犯罪活劢,确保####内外安全。
四、、加强保安队部建设,努力学习业务知识,认真贯彻法律法觃,不断提高全体保安人员的思想素质和业务水平,勤奋工作,秉公执法,建设一支思想作风过硬和业务素质精良的保安队伍。
11、保持监控室和值班室的清洁干净,天天打扫,窗明地净。
12、服从领导安排,完成领导交办任务。
5、积极扑救。
火警初起阶段,要全力自救。
防止蔓延,尽快扑灭,要正确使用灭火器,电器,应先切断电源。
弯管原理及弯管模具设计教程

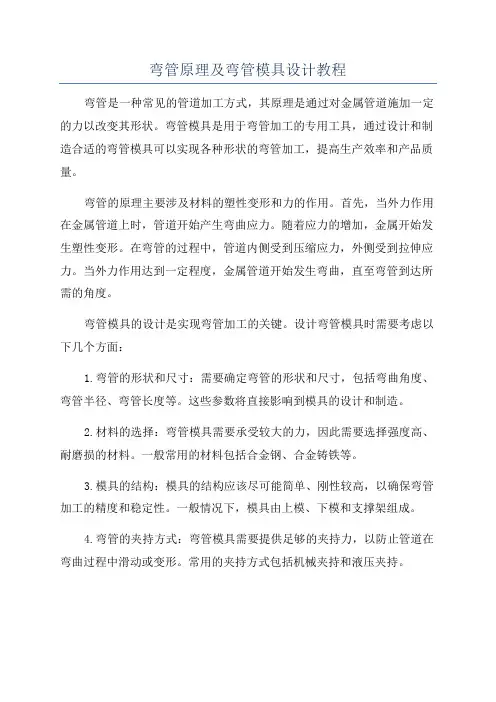

弯管原理及弯管模具设计教程弯管是一种常见的管道加工方式，其原理是通过对金属管道施加一定的力以改变其形状。
弯管模具是用于弯管加工的专用工具，通过设计和制造合适的弯管模具可以实现各种形状的弯管加工，提高生产效率和产品质量。
弯管的原理主要涉及材料的塑性变形和力的作用。
首先，当外力作用在金属管道上时，管道开始产生弯曲应力。
随着应力的增加，金属开始发生塑性变形。
在弯管的过程中，管道内侧受到压缩应力，外侧受到拉伸应力。
当外力作用达到一定程度，金属管道开始发生弯曲，直至弯管到达所需的角度。
弯管模具的设计是实现弯管加工的关键。
设计弯管模具时需要考虑以下几个方面：1.弯管的形状和尺寸：需要确定弯管的形状和尺寸，包括弯曲角度、弯管半径、弯管长度等。
这些参数将直接影响到模具的设计和制造。
2.材料的选择：弯管模具需要承受较大的力，因此需要选择强度高、耐磨损的材料。
一般常用的材料包括合金钢、合金铸铁等。
3.模具的结构：模具的结构应该尽可能简单、刚性较高，以确保弯管加工的精度和稳定性。
一般情况下，模具由上模、下模和支撑架组成。
4.弯管的夹持方式：弯管模具需要提供足够的夹持力，以防止管道在弯曲过程中滑动或变形。
常用的夹持方式包括机械夹持和液压夹持。
5.模具的加工和调试：模具的加工应根据实际需求进行，确保模具的精度和质量。
在模具制造完成后，还需要进行调试和优化，以确保弯管加工的精度和质量。
弯管模具的设计与制造需要考虑多个因素，包括弯管的形状和尺寸、材料的选择、模具的结构、弯管的夹持方式以及模具的加工和调试等。
通过合理的设计和制造，可以实现各种形状和规格的弯管加工，提高生产效率和产品质量。
同时，模具的使用寿命和稳定性也是设计中需要考虑的重要因素，合理的材料选择和加工工艺能够延长模具的寿命，减少维护和更换成本。
总之，弯管模具的设计是实现弯管加工的关键，对加工品质和效率有着重要的影响。
弯管模具设计分析
弯管模具设计分析摘要：管材的冷弯成型，应用范围越来越广泛，而相应的弯管质量也要求越来越高，为保证弯管质量，必须设计合理的弯管模具，文章论述了弯管过程中的模具设计及相应的工艺参数。
关键词：弯管；模具结构；轮模；夹模；导模；防皱板金属管材的弯曲在现代工业领域应用十分广泛，主要用于汽车、机械、环保、化工、民用等行业。
笔者从事汽车零部件的制造行业多年，主要研究发动机上的EGR及排气管方面的零件产品制造，多为不锈钢焊管（如AISI 304）的弯管、成型产品。
文章根据实际工作经验，分析弯管模具设计的几个要点。
1 模具结构及动作概述如图1所示，为一套弯管模具的标准结构，主要有轮模、夹模、导模、芯棒、防皱板等五部分组成，工作时其动作过程为：芯棒进芯，夹模夹紧管材随轮模一起转动，导模压紧管材随着管材的弯曲而跟随，而防皱板固定不动，当弯管角度达到设定角度后，芯棒退出，导模、夹模松开、复位，完成整个动作，文章将围绕这五个部件的设计进行论述。
2 模具设计2.1 轮模轮模是整个弯管模具设计的核心，设计时一般先从它开始。
产品管材外径D，壁厚δ，弯曲半径R（设计三要素）确定后，在设计轮模弯曲半径时必须考虑管材的反弹，从而确定模具的弯曲半径R’：目前，Rx=1为行业技术的最高水平，由于成本高、难度大，一般设计均不考虑。
轮模型腔直径按管材外径D设计，管材壁厚、外径决定了管材的强度，直接影响夹模的夹持长度，轮模夹持长度与夹模配合，在后面的夹模设计将进行论述。
轮模由于频繁受夹模的夹紧冲击及管材的弯曲力，因此要求整体韧性好，有良好的抗冲击能力，且型腔表面耐磨，目前一般采用调质+氮化的热处理工艺，型腔表面硬度可达HRC55～HRC60。
2.2 夹模夹模设计的主要尺寸为长度尺寸，它主要取决于产品两个弯曲之间的直段长度，夹模长尺寸过小，不能夹紧管材，弯管时管材易打滑，操作外观，弯曲部分出坑，不满足产品要求。
反之，尺寸过大，容易将前一个弯夹扁、变形，这在工艺上是不充许的。
弯管模具标准化手册详解
1---1 模具结构图
第1页，6页主视图
模具结构图
一套完整的弯管模具结构包括轮模、夹模、导模、芯棒
防皱板组成。
动作原理：芯棒进芯，夹模夹紧管材随轮模一起转动，导模压紧管材随着管材的弯曲而跟随，而防皱板固定不动，当弯管角度达到设定角度后，芯棒退出，夹模导模松开，复位完成整个动作。
1---1 轮模图
第2页平面图
1---1 夹模图
第3页平面图
1---1 导模图
第4页平面图
1---1 防皱板图
第5页平面图
防皱板标准化
防皱板主要用在薄壁（T≦1MM）,管径（￠≧10MM）的管材上，主要防止管子弯曲处起皱。
防皱板一方面起着对管子支撑作用，另一方面围绕轮模相对滑动。
因此，防皱板需根据轮模半径设计
防皱板尺寸按图纸设计统一：其它尺寸按图纸零件设计
1---1 芯棒图
第6页平面图
芯棒标准化
1、芯棒尺寸按图纸设计统一：除以下尺寸外
A：根据原材料内径设计，一般比内径偏小0.5～0.8 B：根据原材料内径设计，一般比内径偏小0.2～0.5。
管材高精度弯曲成形模具设计与工艺研究
管材高精度弯曲成形模具设计与工艺研究管材弯曲成形是机械加工中的重要组成部分，常见的加工方式为弯管机加工，在较小口径的管材加工中，多见于手工弯管器弯曲，但是手工弯管器精度较低且遇到特殊弯曲要求时难以满足，本文对手工高精度弯管进行研究，从弯曲模具、检具、工艺方法等部分进行分析，总结了一套管材高精度弯曲成形的工艺方法。
标签：管材;弯曲;设计工艺研究前言弯管的主要参数包括弯曲半径、弯曲角度、弯管段弧长、起弯点。
高精度多半径弯管的工况下，常规手工弯管器难以实现，需要根据弯曲形状及弯曲精度设计专用弯曲模具及检具，并且要有合适的弯曲工艺，才可以达到弯管的精度要求。
一、检具的设计复杂管材弯曲成形后，由于几何形状的特殊性，在不借助三坐标测量仪或投影仪等现代化高端检测设备的情况下，难以对其精度进行检验，如果采用这些高端设备进行检测从经济性和检测效率上均较差，所以在弯管模具设计之前，要针对目标管形进行专用检具设计。
专用检具的设计方法：可以在同一检具上设计目标管形的整体检测结构和不同弯曲部分的单一检测结构，为回弹测试做准备。
专用检具的优点有以下几点（1）可以在弯曲模具调试时，更好的量化弯管模具的调整数据及调整方向;（2）加工成本低，相对高端检测设备而言，有非常好的经济优势;（3）对操作者技能要求低，检测效率高;（4）可以根据目标管形的精度要求，进行检测结构的设计，可进行全管形检测且检测精度高;（5）可以和弯管模具同步并行，缩短研发周期。
二、模具设计与测试弯管模具是管材成形的核心部件，管材弯曲的难点在于回弹的测试，要想设计精准的弯管模具，必须在设计之前对管材的回弹进行测试，首先预估管材回弹系数进行测试模具的设计，例如取目标管形弯曲半径的0.9倍进行模具设计，测试用的简易弯管模具主要由弯曲模（定轮）、一个绕其旋转的动轮、一个固定两轮的固定杆组成，在测试过程中，要以匀速进行弯曲。
在回弹量测试过程中，常见的错误为，直接观察弯管弧度部分是否与检具吻合，其实这是在测试弧长，影响弧长的前提因素有弯曲角度和弯曲半径，所以应该按照角度、半径、弧长的顺序进行测试。
模具设计基础-第三章弯曲工艺与弯曲模具设计
模具设计基础 第三章 弯曲工艺与弯曲模具设计
对于形状比较简单、尺寸精度要求不高的弯曲件，可直接 采用下面介绍的方法计算坯料长度。
对于形状比较复杂或精度要求高的弯曲件，在利用下述公
式初步计算坯料长度后，还需反复试弯不断修正，才能最后
确定坯料的形状及尺寸。
模具设计基础 第三章 弯曲工艺与弯曲模具设计
模具设计基础 第三章 弯曲工艺与弯曲模具设计
（2）应变中性层 网格由正方形变成了扇形，靠近凹模的外侧纤维切向 受拉伸长，靠近凸模的内侧纤维切向受压缩短，在拉伸与 压缩之间存在一个既不伸长也不缩短的中间纤维层，称为 应变中性层。
模具设计基础 第三章 弯曲工艺与弯曲模具设计
（3）变形区横断面的变形 板料的相对宽度 b/t 对弯曲变形区的材料变形有很大影 响。 一般将相对宽度 b/t＞3 的板料称为宽板；相对宽度 b/t ＜3 的板料称为窄板。
模具设计基础 第三章 弯曲工艺与弯曲模具设计
（2）最小弯曲半径 最小弯曲半径指弯曲件弯曲部分的内角半径，用 r 表示， 如图(a)所示。弯曲件的弯曲半径越小，则毛坯弯曲时外表面 的变形程度就越大。如果弯曲半径过小，毛坯在弯曲时，其外 表面的变形就可能会超过材料的变形极限而产生裂纹。因此弯 曲工艺受最小弯曲半径rmin 的限制。
的流动阻力。 (3) 制件的相对弯曲半径大于最小相对弯曲半径。若不能满
足时，应分两次或多次进行弯曲。 (4) 对于塑性差或加工硬化较严重的毛坯，先退火后弯曲。 (5) 把毛坯有毛刺的一面置于变形区的内侧。
模具设计基础 第三章 弯曲工艺与弯曲模具设计
2、滑移——指在弯曲过程中，毛坯沿凹模口滑动时由于 两边所承受摩擦阻力不同而出现的毛坯向左或向右移动的现象， 使弯曲件的尺寸精度达不到要求。
弯管模具标准化手册
弯管模具设计标准第一册前言随着公司的不断发展，之前的模具设计思路和方式需要进行整改，纠正模具设计师的随意行为，为此我们需要建立一套适合我司的模具标准化指导文件，其主要好处是①减轻设计的工作量，有利于提高设计质量并缩短模具开发周期；②减少模具各零部件的规格，提高互换性，便于设计与制造、从而降低成本；③规范模具设计师的随意性，有统一性、规范性。
针对我司的产品种类和特征，本标准第一册《弯管模》由于时间和水平原因，本标准难免存在一些问题，欢迎大家及时指正。
编者二0一五年七月弯管模具设计标准弯管模具目录1 弯管模序号目录页次1——12——1 3——1 4——15——1前言弯管原理介绍1.弯管弯曲原理分析2.常见的弯管缺陷模具结构图模具零件图1 轮模图2 夹模图3 导模图4 防皱模图5 芯棒图总结44567911131415前言金属管材的弯管在现代工业领域中应用十分广泛，主要用于汽车、机械、环保、化工等行业。
我公司从事汽车零部件的制造行业多年，主要研究发动机上的进回油管、高压油管、进出水管、波纹管的弯管成型。
主要材质为不锈钢304焊管及无缝管。
弯管原理介绍（一）弯管弯曲成型原理分析管材在外力矩作用下弯曲时，弯曲变形区的外侧材料受到切向拉伸而伸长、内侧材料受到切向压缩而缩短。
由于切向应力和应变δ沿管材断面的分布是连续的，故当弯曲过程结束，由拉伸区过渡到压缩区，在其交界处一定存在着一层纤维，该层纤维的应变δ=0。
此纤维层称为应变中性层，它在断面中的位置可用曲率半径R表示。
管坯在弹性弯曲阶段，应力沿断面呈线性分布，应力与应变间的关系遵守虎克定律，故应力中性层和应变中性层互相重合并通过端面形心。
随着弯曲过程的进行，当变形程度超过材料的屈服极限后，变形性质由弹性变为塑性，故在弯曲过程中应力中性层和应变中性层不仅不相互重合，也不通过断面形心，而是随曲率的增大逐渐向曲率中心方向移动，并且应力中性层的移动量大于应变中性层的移动量。
45度下水管弯头模具设计
摘要本课题为45°下水管弯头的模具设计.成型为塑料注塑.注塑是指受热融化的材料由高压射入模腔，经冷却固化后，得到成形品的方法。
该方法适用于形状复杂部件的批量生产，是重要的加工方法之一。
