线径与电流的关系2009-10-2221:141.绝缘导线芯线最小截面要求可以通过下面的顺口溜快速求得：（单位：平方毫米）

【顺口溜】：十下五、百上二，五十三四上下分，埋地套管七五折。

【意思解释】：根据绝缘导线所要求通过的总电流，当总电流为10A以下时，导线每平方毫米的截面面积可通过5A电流，100A以上则每平方毫米截面只可通过2A电流，10～50A之间每平方毫米可通过4A电流，50～100安之间每平方毫米可通过3A电流，按照这样计算后，若属于埋地或套管敷设时则可通过的电流值应乘于0.75。

上述给的计算方法得到的是每平方毫米允许通过的电流数。实际具体导线截面的选择应该是：首先确定用电设备所需要的电流（包括额定电流和适当的余量，就如二楼朋友所说的），然后根据所需电流数值对照顺口溜中的电流范围，再将所需电流数值处属于该范围的“每平方毫米允许通过的电流数”就可得到应该选择的导线截面了。

例如：某用电设备的额定电流为20A，考虑到留有一定的余量，确定所需要的电流为22A。然后，查找22A电流在上述顺口溜中的电流范围属于10～50A之间，其每平方毫米可通过电流为4A。最后将22A除4A，得到所应该选择的导线截面S为：

S=22/4=5.5（平方毫米），根据这个数值，可以选择对应截面的导线，若计算出来的截面积不在导线截面规格系列中，可以选择略大的导线截面。

2.

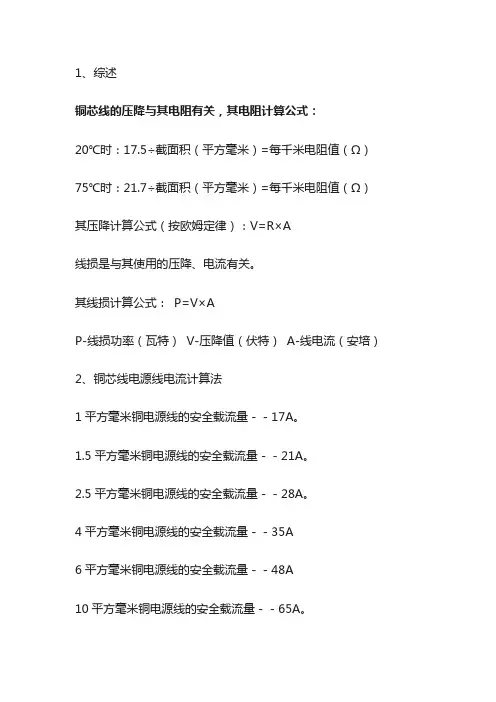

导线的阻抗与其长度成正比与线径成反比，请在使用电源时，需特别注意

输入与输出导线的线径问题，以防止因电流太大引起过热，而造成意外，下列

表格为导线在不同温度下的线径与电流规格表。（请注意：线材规格请依下列表格，方能正常使用）

线径（大约值）铜线温度

60℃75℃85℃90℃

2.5mm2202025 25

4mm2252530 30

6mm2303540 40

8mm2405055

55

14mm2556570 75

22mm2708595 95

30mm285100110 110

38mm295115125 130

50mm2110130145 150

60mm2125

150165170

70mm2145175190 195

80mm2165200215 225

100mm2195230250 260
