城市工程系统概念与范畴

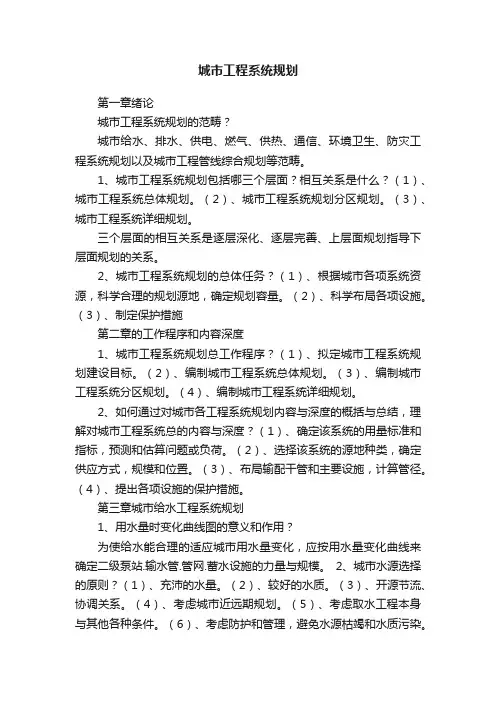

城市工程系统规划
城市工程系统规划第一章绪论城市工程系统规划的范畴？城市给水、排水、供电、燃气、供热、通信、环境卫生、防灾工程系统规划以及城市工程管线综合规划等范畴。
1、城市工程系统规划包括哪三个层面？相互关系是什么？（1）、城市工程系统总体规划。
（2）、城市工程系统规划分区规划。
（3）、城市工程系统详细规划。
三个层面的相互关系是逐层深化、逐层完善、上层面规划指导下层面规划的关系。
2、城市工程系统规划的总体任务？（1）、根据城市各项系统资源，科学合理的规划源地，确定规划容量。
（2）、科学布局各项设施。
（3）、制定保护措施第二章的工作程序和内容深度1、城市工程系统规划总工作程序？（1）、拟定城市工程系统规划建设目标。
（2）、编制城市工程系统总体规划。
（3）、编制城市工程系统分区规划。
（4）、编制城市工程系统详细规划。
2、如何通过对城市各工程系统规划内容与深度的概括与总结，理解对城市工程系统总的内容与深度？（1）、确定该系统的用量标准和指标，预测和估算问题或负荷。
（2）、选择该系统的源地种类，确定供应方式，规模和位置。
（3）、布局输配干管和主要设施，计算管径。
（4）、提出各项设施的保护措施。
第三章城市给水工程系统规划1、用水量时变化曲线图的意义和作用？为使给水能合理的适应城市用水量变化，应按用水量变化曲线来确定二级泵站.输水管.管网.蓄水设施的力量与规模。
2、城市水源选择的原则？（1）、充沛的水量。
（2）、较好的水质。
（3）、开源节流、协调关系。
（4）、考虑城市近远期规划。
（5）、考虑取水工程本身与其他各种条件。
（6）、考虑防护和管理，避免水源枯竭和水质污染。
（7）、保证安全用水。
3、解决城市缺水的规划对策？（1）、尽可能利用当地水源优势，发挥有限的水资源潜力。
（2）、修建长距离调水工程。
（3）、采用区域整体供水。
（4）、加强污水的处理回用，充实城市水源。
（5）、海水除淡化为淡水外，还可直接应用在工业和生活方面。
（6）、缺水地区可以建设雨水和雨水贮留系统。
城市工程系统规划的复习要点
城市工程系统规划的复习要点城市工程系统规划复习要点第一章绪论第一节城市工程系统规划的范畴一．城市工程系统的构成与功能1．我国通常的城市基础设施主要为工程性基础设施，它包含交通，水，能源，通信，环境，防灾等六大工程系统。
2．城市基础设施是保障城市生存，持续发展的支撑体系，是建设城市物质文明和精神文明的最重要的物质基础。
3．城市给水，排水工程系统共同承担城市生命保障，“吐故纳新”之职能。
4．城市供电，燃气，供热工程系统三者共同承担保障城市高能，高效，卫生，方便，可靠的能源供给之职能。
5．城市通信工程系统担负着城市内外各种信息交流，物品传递等职能，是现代城市之耳目和喉舌。
6．城市防灾工程系统担负着防，抗主要自然灾害，人为危害，减少灾害损失，保障城市安全等职能。
7．城市交通工程系统由城市航空交通，水运交通，轨道交通，道路交通等四个分项工程系统构成，具有城市对外交通，城市内部交通等两大功能。
8．城市航空交通工程系统主要由城市航空港，市内直升机场，以及军用机场等设施。
9．城市水运交通工程系统分为海运交通，内河交通等两部分10．海运交通有海上客运站，海港等设施。
11．内河水运交通有内河客运站，内河货运摊区，码头等设施。
12．城市轨道交通工具系统分为市际铁路，市内轨道交通等两部分。
13．市际铁路交通：城市铁路客运站，货运站（场），编组站，列检场及铁路，桥涵等设施14．市内轨道交通：地铁站，轻轨站，调度中心，车辆场（库），地下，地面，架空轨道以及桥涵等设施。
15．城市航空交通，水运交通，市际铁路交通，公路交通组成了空中，水上，地面，地下等城市综合对外交通系统。
16．市内轨道交通，城区道路交通组成了城市内部交通系统。
17．城市给水工程系统由城市取水工程，净水工程，输配水工程等组成。
18．城市排水工程系统由雨水排放工程，污水处理与排放工程组成。
19．高压配电网电压等级为1-10kV，高压配电网具有为低压配电网变，配电源，以及直接为高压电用户送电等功能。
城市工程系统规划课件
二、城市热负荷预测与计算方法
（一）城市热负荷预测与计算方法 计算法、概算指标法
计算法：已知建筑物结构形式、尺寸位置等具体 资料，热负荷可根据设计数据确定。较精确。
概算指标法：无详细准确资料时应用。常采用。 工业生产用热规划期间估算难度较大，可根据工 业门类取经验数据。
许多国家所规定的冬季室内温度标准，大致在 16～22℃范围内。根据国内有关卫生部门的研究 结果认为：当人体衣着适宜，保暖量充分且处于 安静状况时，室内温度20℃比较舒适，18℃无冷 感，15℃是产生明显冷感的温度界限。
暖通规范规定，设计采暖系统时，冬季室内计算温度应根 据建筑物用途，按下列规定采用：
全年性热负荷：与室外气象条件无关（生活热 水负荷、生产负荷）； 一天中变化比较大、 全年中相当稳定。
热负荷用途分类 热负荷性质 用热时间规律
预测计算 供热方案选择
（二）城市供热对象的选择 建设城市集中供热系统的主要目标：
解决分散供热的面源污染和能源浪费问题
选择原则：“先小后大” 分散用热的较小规模热用户 “先集中后分散” 服务半径考虑经济合理定 “集中供热普及率”
体积热指标：工矿、企业等。（有足够的精度） 面积热指标：适用于民用建筑、城市规划，不适用于
工业建筑。（精度不够）
城市规划指标法：对一个城市新区供热规划设计， 各类型的建筑面积尚未具体落实时，可用城市规 划指标来估算整个新区的供暖设计热负荷。
居住人数 人均建筑面积 住宅与公共建筑的建筑比例指标
K ——围护结构的传热系数，W／(m2·℃)；
F ——围护结构的传热面积，m2；
城市工程系统
城市工程系统规划对城市工程系统规划认识城市系统规划是维护城市生存和发展的生命系统，没有了它，城市难以生存下去。
城市工程系统是城市生存和发展的支撑系统，与城市交通系统共同组成城市基础设施体系。
包括：能源工程系统、水务工程系统、通信工程系统、防灾工程系统、环保工程系统。
这些都是城市在发展过程中赖以生存的支柱，它们就像擎天柱一样将整个城市支撑起来，它们支撑城市社会稳定，缺一不可。
城市能源工程系统由城市供电、燃气、供热工程系统组成，城市供电工程系统担负着向城市提供高能、高效的能源之职能；城市水工程系统由城市给水工程和城市排水工程系统组成，城市给水工程系统承担供给城市各类用水、保障居民生存与生产的职能等等。
城市各专业工程系统有其各自的特性、不同的构成形式与功能，在保障维护城市经济社会活动中，发挥着各自相应的作用。
城市工程系统规划分为三个层面：城市工程系统总体规划、城市工程系统分区规划、城市工程系统详细规划。
三个层面的相互关系式逐层深化、逐层完善的关系，是上层面规划指导下层面规划的关系。
城市工程系统分区规划和详细规划是对城市工程系统总体规划的深化、完善和具体落实；而城市工程系统总体规划是城市工程系统分区规划和详细规划的依据，具有指导作用。
城市工程系统规划具有现实指导和未来导向的意义，对城市发展有重要导向作用。
城市工程系统的个层面规划既能前瞻科学地指导各专业工程系统的总体开发建设，又可以详细、具体地指导各项工程设施设计。
合理布局各种工程设施和官网，提供各项设施实施的指导依据，便于有计划地改造、完善现有的工程设施，最大限度地利用现有设施，及早预留和控制发展项目的建设用地和空间环境。
通过城市各专业工程系统规划所作的调差研究，对各项城市基础设施的现状和发展前景做深刻的剖析，抓住主要矛盾和问题结症，制定解决问题的对策和措施；通过城市各专业工程系统规划和工程管线综合规划，有利于协调城市基础设施建设，合理利用城市空中、地面、地下等各种空间，确保各种工程管线安全畅通。
同济城市规划专业工程系统笔记整理
第一二章工程系统概述1 城市工程系统规划范畴1）城市供电工程系统规划；2）燃气；3）供热；4）通信；5）给水；6）排水；7）防灾；8）城市环境卫生设施系统规划；9）城市工程管线综合规划。
2 城市工程系统规划的任务总体任务是根据城市经济社会发展目标，结合本城实际情况，合理确定规划期内各项工程系统的设施规模，容量，科学布局各项设施；制定相应的建设策略和措施。
各项城市工程系统规划在城市经济社会发展总目标的前提下，根据本系统的实况和特性，明确各自的规划任务。
3 城市基础设施体系概念：一种保证城市生存，持续发展的支撑体系，是建设城市物质文明和精神文明最重要的物质基础，由交通，供电，燃气，供热，通信，给水，排水，防灾，环境卫生设施等方面构成。
4 城市工程系统的相互关系：1）交通工程是其他各项的基础和纽带。
2）各项间存在相互吸引，相互排斥的关系。
有些设施可集中布置，有些设施是不可分割的整体，比如给排水。
但为了保证各类工程设施的安全和整个城市的安全，一些设施之间又要有足够的安全防护空间。
5 城市工程系统规划各层面的关系1）三个层面的相互关系城市工程系统总体规划，分区规划，详细规划间逐层深化，逐层完善，上层面指导下层面。
总体规划是分区规划，详细规划的依据，起指导作用，后两者是对前者的深化，完善和具体落实，三者纵向联通。
2）三个层面与城市规划各层面的关系同一层面，城市工程系统总体规划也是城市总体规划的专业工程规划，分区规划，详细规划同理。
6 城市工程系统规划的意义与作用现实指导和未来导向意义。
即可超前和科学的知道各层面的开发建设，又可以详细具体的指导各项工程设施设计。
通过工程系统规划的综合协调，有效的指导城市基础设施的整体建设，提高基础设施建设的经济性，可靠性，科学性。
7 城市工程系统规划的工作程序1）拟定城市工程系统规划建设目标2）编制城市工程系统总体规划3）编制城市工程系统分区规划4）编制城市工程系统详细规划第三章城市供电系统规划第一节城市电力负荷预测与计算1 城市用电分类：产业分类（4）行业分类（8）水电部规定：农业，工业，交通运输，市政生活。
城市工程系统规划课件(供热工程系统)-PPT精品文档
（水、暖）
教材
同济大学 戴慎志 （第二版）
绪论
城市工程系统概念：城市工程系统是城市 生存和发展的支撑系统，与城市交通系统 共同组成城市基础设施体系。
提供一般条件的公共设施
工程性基础设施：交通、水、能源、通信、环境、防灾等 六大工程系统。
城市工程系统规划：是城市各专业工程系 统的发展规划，又是城市规划各阶段的专 业工程规划。
供热工程
供热工程：生产、输配和应用中、低品位热能 的工程技术，称为供热工程。 热用户：1、保证建筑物卫生和舒适条件的用 热系统（供暖、通风、空调，热水供应）。2、 生产工艺用热系统。 集中供热:以热水或蒸汽为热媒，由热源集中 向一个城市或较大区域供应热能的方式。 集中供热系统： 热源、热网、热用户
城市排水工程系统规划的主要任务
根据城市自然环境和用水状况，合理确定规划期 内污水处理量、污水处理设施的规模与容量、降水 排放设施的规模与容量； 科学布局污水处理厂（站）等各种污水处理与收 集设施、排涝泵站等雨水排放设施以及各级污水管 网，制定水环境保护、污水治理与利用等对策和措 施。
城市供热工程 系统规划
热源：供热系统的热源，是指提供热能的装置或天 然能源。目前应用最广泛的热源是区域锅炉房和热
电厂。
锅炉
流程图
热网：由热源向热用户输送和分配供热介 质的管线系统。
何种情况下采用集中供热方式
有现成经济的热源
有大量集中的用户和稳定的热负荷 城市条件有利于热网建设
热源类型、形式、规模
城市工程系统规划意义： 现实指导、未来导向
城市工程系统规划作用
指导ห้องสมุดไป่ตู้城市工程系统设施的发展与建
城市工程系统重点总结全套
1.城市水资源：是指可供城市发展、人民生活和进行城市基础设施利用的地表水和地下水。
2.水资源利用量：指经济上合理、技术上可能和生态环境不遭受破坏的前提下，最大可能被控制利用的不重复的一次性水量。
3.再生水：指经过处理后会用的工业废水和生活污水、城市污水。
管道中的水深h和管径D的比值称为设计充满度。
明渠的超高应不小于0.2M。
4.地面径流：降落至地面上的雨水，部分被植物截留、渗入土壤和填充洼地，其余部分沿地面流入雨水管渠和水体的这部分雨水。
5.暴雨强度的重现期：指等于或大于该暴雨强度发生一次的平均时间间隔，以P表示，以年为单位。
一般采用0.5~3年6.径流系数：降落在地面上的雨水，只有一部分径流入雨水管道，其径流量与降雨量之比。
7.中水系统概念：将城市污水和生活污水经过处理后用作城市杂用或工业用的污水回用系统。
8.城市电力负荷分类是指城市内或城市局部片区内所有用户在某一时段实际耗有的有功功率之和。
9.变电容载比：城网内同一电压等级的主变压器总容量与对应的供电总负荷之比。
10.固体废弃物是指人们在开发建设、生产经营、日常生活活动中想环境中排放的固态和泥状的对持有者已没有利用价值的废弃物质。
11.给水管网定线：指在供水区域内确定给水干管以及干管之间的连接管的平面位置和走向，不包括从干管到用户的分配管和接到用户的进水管。
第一章绪论1、城市工程系统规划的范畴？城市给水、排水、供电、燃气、供热、通信、环境卫生、防灾工程系统规划以及城市工程管线综合规划等范畴。
2.城市工程系统规划包括哪三个层面？相互关系是什么？（1）、城市工程系统总体规划。
（2）、城市工程系统规划分区规划。
（3）、城市工程系统详细规划。
三个层面的相互关系：是逐层深化、逐层完善、上层面规划指导下层面规划的关系。
3.城市工程系统规划的总体任务？（1）、根据城市各项系统资源，科学合理的规划源地，确定规划容量。
（2）、科学布局各项设施。
（3）、制定保护措施4、城市工程系统与城市建设的关系：交通、给水、排水、供电、燃气、供热、通信、防灾、环境卫生等城市各专业工程系统是城市建设的主体部分，是城市经济、社会发展的支撑体系。
城市工程系统规划 绪论
（7）城市通信工程系统构成与功能
邮政 邮政局所、邮政通信枢纽、报刊门市部、 售邮门市部、邮亭等 电信 有线电话、无线电通信 广播 无线电广播、有线广播 电视 无线电视、有线电视
（8）城市环境卫生工程系统构成与功能
城市垃圾处理厂 垃圾填埋场 垃圾收集站 公共厕所 环卫车辆厂
防洪（涝）标准 消防标准 抗震标准 人防面积标准 大气环境质量标准 水体功能区标准
——规范与标准 ——国际国内经验 ——不断演变发展的规划标准 ——相互之间的关系
城市工程系统规划中的重要设施
自来水厂 污水处理厂 火电厂与热电厂 煤气厂、液化石油气储 配站 电话局、邮政局 垃圾处理厂（场） 消防站 防洪、截洪、排涝设施
城市空间形态与城市工程系统的互动关系 综合交通、公共服务设施、绿化景观体系、历史文化 保护与城市工程系统的互动关系
城市工程系统规划的层次与内容深度
城市工程系统规划的层次与城市规划的层次相对 应，分为区域、城市总体、城市分区、地段详细 规划等层次。 城市工程系统规划可以作为城市规划编制体系的 专项规划进行编制，亦可作为不同层次的专业规 划单独编制。 城市规划编制体系内的城市工程系统规划内容深 度应按照《城市规划编制办法》的要求确定。专 业规划则根据专业规范要求确定内容深度。
合适的配置规模 合适的设施布局 合适的网络系统
合适——因地制宜、因时制宜 与时代要求与当地特点合拍
因地制宜的城市工程系统规划
城市区位
地理区位 经济区位 大城市 中等城市 小城市 小城镇
城市规模
城市工程系统规划
城市工程系统规划1. 引言城市工程系统规划是指通过科学的方法和技术，对城市中各种工程系统进行系统性的规划和设计，确保城市运行的高效和可持续性。
城市工程系统包括供水系统、排水系统、燃气系统、电力系统、交通系统等。
城市工程系统规划的目标是为了满足城市居民的需求，提供安全、可靠和高效的基础设施。
2. 城市工程系统规划的重要性城市工程系统规划对于城市的可持续发展起着至关重要的作用。
以下是城市工程系统规划的几个重要性：2.1 优化资源利用城市工程系统规划可以通过科学的布局和设计，合理利用有限的资源，提高资源利用的效率。
例如，在供水系统规划中，可以通过优化供水管道的布局和设计，减少水资源的浪费，并确保水资源的安全供应。
2.2 提高城市运行效率城市工程系统规划可以通过合理的交通系统设计和规划，提高城市的运行效率。
例如，在交通系统规划中，可以根据交通流量和人口分布情况，科学地规划道路、交通枢纽和公共交通线路，减少交通拥堵，提高交通效率。
2.3 保障城市居民生活质量城市工程系统规划可以为城市居民提供高质量的基础设施和服务，提高生活质量。
例如，在燃气系统规划中，可以确保燃气供应的安全稳定，为居民提供清洁和便利的能源，提高生活质量。
2.4 保护环境和可持续发展城市工程系统规划可以结合环境保护和可持续发展的理念，减少对环境的影响，实现可持续发展。
例如，在排水系统规划中，可以采用雨水收集和利用系统，降低雨水的排放量，减少对自然水资源的消耗。
3. 城市工程系统规划的步骤城市工程系统规划通常包括以下的步骤：3.1 数据收集和分析在城市工程系统规划的初期阶段，需要收集和分析相关的数据，包括人口分布、土地利用情况、交通流量、环境因素等。
通过对这些数据的分析，可以了解城市的现状和未来发展趋势，为后续的规划和设计提供依据。
3.2 目标设定和需求分析根据对数据的分析，确定城市工程系统规划的目标和需求。
例如，根据人口增长和城市发展的预测，确定供水系统的需求量和水质要求。
城市工程系统的概念与范畴.
城市给水规划的理念
• 区域统筹的理念
– 统筹水资源利用 – 统筹水资源保护 – 统筹给水工程管网布局
• 节约与保护水资源的理念
– 水资源是控制影响城市规模的关键因素 – 对供排水的有效利用与重复利用
• 因地制宜的理念
– 综合考虑气候、地形等自然条件 – 综合考虑产业发展、生活习俗等经济社会条件
用水量预测
城市工程系统规划的主要标准
• • • • • • • 用水量 污水量 用电负荷 燃气用量 用热负荷 电话量 垃圾产生量
防洪（涝）标准 消防标准 抗震标准 人防面积标准 大气环境质量标准 水体功能区标准
城市工程系统的重要设施及布局要求
• • • •
• • • •
自来水厂 污水处理厂 火电厂与热电厂 煤气厂、液化石油气储 配站 电话局、邮政局 垃圾处理厂（场） 消防站 防洪、截洪、排涝设施
• 水源的防护要求
– 地表水（2级和准保护区） – 地下水（2级和准保护区）
城市给水水源规划
• 水源规划的要点
– – – – – 位置 水质 流量（保证率） 卫生防护 调配措施
• 缺水问题的解决
南水北调工程
•
•
南水北调，就是把中国汉江流域丰盈的水资源抽调一部分送到华北和西北地区，从而改变 中国南涝北旱和北方地区水资源严重短缺局面的重大战略性工程。工程目的是促进中国南 北经济、社会与人口、资源、环境的协调发展。南水北调工程有东线、中线和西线三条调 水线路，总投资额5000亿元人民币。 东线工程位于东部，因地势低需抽水北送至华北地区。中线工程从汉水与其最大支流丹江 交汇处的丹江口水库引水，自流供水给黄淮海平原大部分地区，20多座大中城市；西线工 程在青藏高原上，由长江上游向黄河上游补水，西线工程没有开工建设。
城市工程系统
城市工程系统规划对城市工程系统规划认识城市系统规划是维护城市生存和发展的生命系统，没有了它，城市难以生存下去。
城市工程系统是城市生存和发展的支撑系统，与城市交通系统共同组成城市基础设施体系。
包括：能源工程系统、水务工程系统、通信工程系统、防灾工程系统、环保工程系统。
这些都是城市在发展过程中赖以生存的支柱，它们就像擎天柱一样将整个城市支撑起来，它们支撑城市社会稳定，缺一不可。
城市能源工程系统由城市供电、燃气、供热工程系统组成，城市供电工程系统担负着向城市提供高能、高效的能源之职能；城市水工程系统由城市给水工程和城市排水工程系统组成，城市给水工程系统承担供给城市各类用水、保障居民生存与生产的职能等等。
城市各专业工程系统有其各自的特性、不同的构成形式与功能，在保障维护城市经济社会活动中，发挥着各自相应的作用。
城市工程系统规划分为三个层面：城市工程系统总体规划、城市工程系统分区规划、城市工程系统详细规划。
三个层面的相互关系式逐层深化、逐层完善的关系，是上层面规划指导下层面规划的关系。
城市工程系统分区规划和详细规划是对城市工程系统总体规划的深化、完善和具体落实；而城市工程系统总体规划是城市工程系统分区规划和详细规划的依据，具有指导作用。
城市工程系统规划具有现实指导和未来导向的意义，对城市发展有重要导向作用。
城市工程系统的个层面规划既能前瞻科学地指导各专业工程系统的总体开发建设，又可以详细、具体地指导各项工程设施设计。
合理布局各种工程设施和官网，提供各项设施实施的指导依据，便于有计划地改造、完善现有的工程设施，最大限度地利用现有设施，及早预留和控制发展项目的建设用地和空间环境。
通过城市各专业工程系统规划所作的调差研究，对各项城市基础设施的现状和发展前景做深刻的剖析，抓住主要矛盾和问题结症，制定解决问题的对策和措施；通过城市各专业工程系统规划和工程管线综合规划，有利于协调城市基础设施建设，合理利用城市空中、地面、地下等各种空间，确保各种工程管线安全畅通。
城市规划方案原理第九章-工程系统规划方案
取水
（取水构筑物、泵站）
输水
净水
（水厂）
输水
配水
用户
取水工程： 从水源取水
给水处理： 按用户要求进行水处理
输配水： 向用户供水
可达~9%
投资比例
城市给水系统流程图
~20%
>70%
心 相 思 ， 话 若雨， 再见的 憔悴， 唯美人 生的爱 意，冷 漠的心 神，藏 着太多 的无所 谓 ， 只 是 一 种再见 ，藏着 人生的 沧桑， 感悟一 个人的 句子， 太多的 思念， 伤悲一 个 人 的 疲 惫 。爱情 啊，只 是一句 话，一 段慈悲 ，人生 的感悟 ，错过 最真的 情眼，
3．0<p≤8．O。 3.根据燃气管道的敷设可分为： ①地下燃气管道，城市中常采用； ②架空燃气管道
99.3.3.城5 市城市工燃程气系系统统的组成与规划
燃气管网在城市中的布置布置时要考虑下面一些原则：
(1)为了使主要燃气管道供应可靠，应按逐步形成环状 管网进行设计。 (2)燃气管道避免埋在交通频繁的干道卜，以免干道检 修困难和承受很大的动荷载。 (3)不允许将燃气管和自来水管、雨水管、污水管、热 力管、电力及通讯电缆放在同一个地沟内；如要同沟 敷设，需采取防护措施。 (4)在道路红线内埋设燃气干道时，可以单侧，也可以 双侧。道路如宽于20m，在单位长度内如果连接用户 管很多的情况下，可以采用双侧敷设。 (5)燃气管不能在地下穿过房屋及其他建筑物。
99.3.3.城3 变市电工站(程所)系的位统置的组成与规划
变电所的电压等级可以分为500kV、330kV、220kV、 1lOkV、66kV、35kV等。 变电所的位置要考虑下面一些问题： (1)接近负荷中心，或网络中心。 (2)便于各级低压线路的引入或引出，进出线走廊要与 变电所位置同时决定。 (3)变电所用地要不占或少占农田，地质条件要好 (4)不受积水浸淹，枢纽变电所要在百年一遇洪水位之 上。 (5)靠近公路和城市道路，但应有一定间距。 (6)区域性变电所不宜设在城市内。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工艺要求 安全要求 环保要求 经济要求
主要城市工程系统管网规划
• 区域管网、城市管网、地区管网 • 水管网、气管网、光电管网 • 压力管网、重力管网、光电流管网 • 枝状管网、环状管网
• 管网的形制
– 综合考虑气候、地形等自然条件 – 综合考虑产业发展、生活习俗等经济社会条件
用水量预测
• 用水的种类 – 城市用水（城市统一供水、工矿企业自备水） – 农村用水（农业生产用水、农民生活用水、乡镇企业用 水）
• 城市用水的分类 –生活用水 居民日常生活用水、工业企业职工生活用水、公共建 筑用水 –生产用水 –市政用水 道路保洁、绿化浇水、车辆冲洗等 –消防用水 专用消防给水 综合生活用水的消防给水 –其它 水厂自用水、管网漏失水量及其它未预见水量
城市工程系统规划的主要标准
• 用水量 • 污水量 • 用电负荷 • 燃气用量 • 用热负荷 • 电话量 • 垃圾产生量
防洪（涝）标准 消防标准 抗震标准 人防面积标准 大气环境质量标准 水体功能区标准
城市工程系统的重要设施及布局要求
• 自来水厂 • 污水处理厂 • 火电厂与热电厂 • 煤气厂、液化石油气储
解决问题的途径 坚持原则 放眼区域 综合协调 循序渐进
城市给水工程系统规划
城市给水规划的理念
• 区域统筹的理念
– 统筹水资源利用 – 统筹水资源保护 – 统筹给水工程管网布局
• 节约与保护水资源的理念
– 水资源是控制影响城市规模的关键因素 – 对供排水的有效利用与重复利用
• 因地制宜的理念
城市工程系统规划的层次与内容深度
• 城市工程系统规划的层次与城市规划的层次相对 应，分为区域、城市总体、城市分区、地段详细 规划等层次。
• 城市工程系统规划可以作为城市规划编制体系的 专项规划进行编制，亦可作为不同层次的专业规 划单独编制。
• 城市规划编制体系内的城市工程系统规划内容深 度应按照《城市规划编制办法》的要求确定。专 业规划则根据专业规范要求确定内容深度。
用水量预测
• 城市用水量标准 – 居民生活用水量标准（ 中华人民共和国国家标准GB/T 50331—2002） – 公共建筑用水量标准（建筑给水排水设计规范） – 工业企业用水量标准（建筑给水排水设计规范 地方工业用水定 额） – 市政用水量标准 街道洒水： 1.0～2.0L/平米●次 次数2～3次/日 绿化浇水： 1.5～4.0L/平米●次 次数1～2次/日 汽车冲洗： 小汽车 250～400L/辆●日 公共汽车、载重汽车 400～600L/辆●日 – 消防用水量标准（建筑设计防火规范） – 未预见用水（室外给水设计规范） 按最高可用水量的15％～25％计算 – 有总体规划使用的标准（综合用水量指标）、详细规划使用的标准 （居民生活用水定额、市政用水量标准、消防用水标准等）和建筑 设计使用的标准（住宅、公建和单个用水器具用水定额等），在使 用中应注意。 – 应注意用水量的变化趋势与节水要求、产业变化以及环境容量之间 的关系。
• 预测的结果 – 用于进行水资源平衡或确定给水设施规模的预测一般为年用水量和 日用水量 – 用于进行管网计算的一般为时用水量或秒流量。
– 取决于地形和气候等自然条件 – 取决于规模和经济条件 – 是可以变化的
城市工程系统管网规划
• 管网的敷设方式
– 架空 – 地埋
• 城市综合管沟及共同沟
– 保证管线安全 – 检修连接方便 – 节省地下空间 – 投资费用较高
城市工程系统规划的重点和难点
• 水资源的问题 • 排水问题 • 生态环保问题 • 安全防护问题
(雨水排放,污水排放,污水处理 ) 7. 城市通信工程系统 (邮政,电信,广播,电视) 8. 城市防灾工程系统
(防火,人民防空,防地面沉降,防风,防雪,防地震,防 其他自然灾害) 9. 城市环境卫生设施工程系统 (环境卫生,园林绿化,环境保护 )
城市工程系统规划的任务与意义
• 城市工程系统规划的任务
总体任务：
1. 合理确定规划期内各项工程系统的设施规模、 容量，科学布置各项设施
2. 制定相应的建设策略和措施
• 城市工程系统规划的层面与期限
城市规划
城市工程系统规划
在编制城市规划的同时，应同步编制城市工程系统规划，
即使城市各项工程设施规划在城市用地和空间上得到保
证，同时也使城市规划的各项建设在技术上得到落实。
用水量预测与计算
• 预测的方法 – 人均综合指标法（城市给水工程规划规范） – 单位用地指标法（城市给水工程规划规范） – 线性回归法 – 年递增率法 – 分类加和法 – 工业用水量应根据产业的性质和可供水量的限制进行预测。 – 回归法、递增率法等因现在的用水政策和技术的变化，应慎用。 – 工业用水量应根据产业的性质和可供水量的限制进行预测。
• 行政管理，金融保险，商业服务，文体娱乐， 教育，医疗，宗教等
城市工程系统的构成与功能
1. 城市交通工程系统 (市内交通,对外交通) 2. 城市供电工程系统 (电力生产,输电变电) 3. 城市燃气工程系统 (人工煤气,液化石油气,天然气) 4. 城市供热工程系统 (生产热力,热力输送) 5. 城市给水工程系统 6. (水资源,自来水生产) 6. 城市排水工程系统
城市工程系统规划研究的基础
• 区位与气候
– 沿海与内陆 – 发达地区与欠达地区 – 寒带、温带与热带
• 地形与用地空间布局
– 山区与平原 – 滨水与非滨水 – 紧凑布局与组团布局
经济规模与人口规模
富裕与贫困 大城市、中等城市和小城
市
当地资源与环境容量
水资源与水环境容量 土地资源与土地环境容量
城市工程系统的概念与范畴
城市基础设施的定义
城市基础设施：为人民生活又为物质生 产提供一般条件的设施，是城市赖以生存 发展的基础。
城市工程系统的概念与范畴
• 分类： • （1）技术性基础设施体系
能源系统（供电，燃气，供热供冷等），水 系统，交通系统，通信系统，环境系统，防 灾系统等
• （2）社会性基础设施体系
