建筑工程图纸代号大全,看懂图就靠它!
建筑图集代号大全
建筑图集代号大全代号大全以下是柱、梁和板的代号大全：柱的代号大全：1.框架柱：KZ2.转换柱：ZHZ3.芯柱：XZ4.XXX：LZ5.剪力墙柱：QZ6.构造柱：GZ7.构造边缘柱：GBZ8.构造角柱：GJZ9.约束边缘柱：YBZ10.普通柱：Z11.暗柱：AZ12.扶壁柱：FBZ13.约束边缘端柱：YDZ14.约束边缘暗柱：YAZ15.约束边缘翼墙柱：XXX16.约束边缘角柱：YJZ17.构造边缘端柱：GDZ18.构造边缘暗柱：GAZ19.构造边缘翼墙柱：GYZ20.构造边缘转角柱：GJZ21.梯柱：TL22.框支柱：KZZ各种梁代号大全：1.连梁：LL2.暗梁：AL3.悬挑梁：XL4.框架梁：KL5.框支梁：KZL6.边框梁：BKL7.跨高比不小5的梁：LLK8.框扁梁：KBL9.屋框梁：XXX10.XXX：JZL11.梯梁：TL12.基础梁：JL13.现浇过梁：XGL14.门过梁：MGL15.板梁：BL16.梁：L17.承台梁：CTL18.圈梁：QL19.单轨吊车梁：DDL20.吊车梁：DL21.基础次梁：JCL22.梁垫：LD23.地下框梁：DKL24.基础主梁：JZL板的代号大全：由于文章中明显有问题的段落较多，我们在这里不再给出改写后的文章。
本文介绍了建筑中常见的不同种类的板材、基础和构件的代号。
建筑中常见的板材包括楼板（LB）、屋面板（WB）、悬挑板（XTB）、折板（ZB）、梯板（TB）、平台板（PTB）、柱上板（ZSB）、跨中板带（KZB）、升降板（SJB）、后浇带（HJD）、板开洞（BD）、板翻边（FB）、板加腋（JY）、纵筋加强带（JQD）、柱帽（ZM）、板挑檐（TY）、角部加强筋（Crs）、悬挑阳角放射筋（Ces）、悬挑阴角放射筋（Cis）、抗冲切箍筋（Rh）、抗冲切弯起筋（Rb）、密肋板（MB）、天沟板（TGB）、阳台栏板（YB）、条形基础底板（TJB）和梁板式筏型基础平板（LPB）等。
看完这些：施工图纸代号大全(保证你能看懂图)
看完这些：施工图纸代号大全（保证你能看懂图）

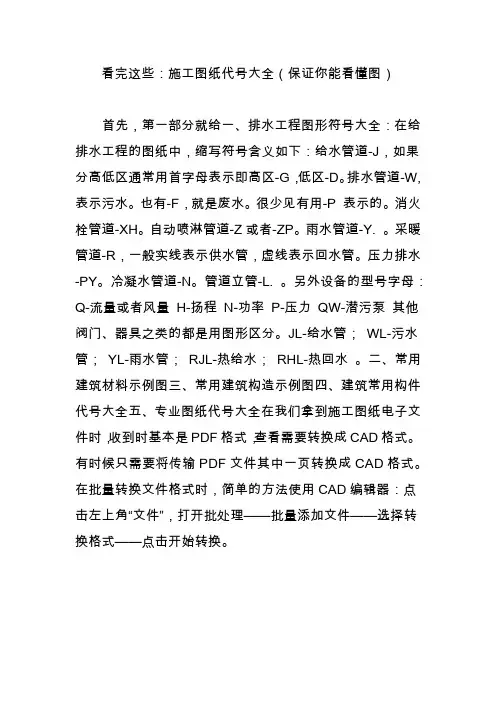

首先，第一部分就给一、排水工程图形符号大全：在给排水工程的图纸中，缩写符号含义如下：给水管道-J，如果分高低区通常用首字母表示即高区-G，低区-D。
排水管道-W,表示污水。
也有-F，就是废水。
很少见有用-P 表示的。
消火栓管道-XH。
自动喷淋管道-Z或者-ZP。
雨水管道-Y. 。
采暖管道-R，一般实线表示供水管，虚线表示回水管。
压力排水-PY。
冷凝水管道-N。
管道立管-L. 。
另外设备的型号字母：Q-流量或者风量H-扬程N-功率P-压力QW-潜污泵其他阀门、器具之类的都是用图形区分。
JL-给水管；WL-污水管；YL-雨水管；RJL-热给水；RHL-热回水。
二、常用建筑材料示例图三、常用建筑构造示例图四、建筑常用构件代号大全五、专业图纸代号大全在我们拿到施工图纸电子文件时，收到时基本是PDF格式，查看需要转换成CAD格式。
有时候只需要将传输PDF文件其中一页转换成CAD格式。
在批量转换文件格式时，简单的方法使用CAD编辑器：点击左上角“文件”，打开批处理——批量添加文件——选择转换格式——点击开始转换。
建筑工程图纸符号大全
建筑工程图纸符号大全一、柱编号二、墙柱编号三、墙梁编号注：（××A）为一端悬挑，（××B）为两端悬挑，悬挑不计入跨数。
五、板编号六、板带编号注：（××A）为一端悬挑，（××B）为两端悬挑，悬挑不计入跨数。
八、板相关构造编号九、钢筋符号一级钢：A 二级钢：B 三级钢：C构件类型 代号 序号 跨数及有无悬挑 暗梁AL××（××）（××A ）或（××B ）构造类型 代号 序号 说明纵筋加强带 JQD ×× 以单向加强纵筋取代原位配筋后浇带 HJD ×× 有不同的留筋方式 柱帽 ZM × ×× 适用于无梁楼盖局部升降板 SJB ×× 板后即配筋与所在板相同，构造升降高度≤300 板加腋 JY ×× 腋高与腋宽可选注板开洞 BD ×× 最大边长或直径＜1000；加强筋长度有全跨贯通和自洞边锚固两种 板翻边 FB ××翻遍高度≤300角部加强筋Crs×× 以上部双向非贯通加强钢筋取代原位置的非贯通配筋悬挑板阴角附加筋 Cis ×× 板悬挑阴角上部斜向附加钢筋 悬挑板阳角附加筋 Ces ×× 板悬挑阳角上部放射筋抗冲切箍筋 Rh ×× 通长用于无柱帽无梁楼盖的柱顶 抗冲切弯起筋 Rb×× 通长用于无柱帽无梁楼盖的柱顶。
建筑图纸符号大全教你识别常用符号
建筑图纸符号大全教你识别常用符号在建筑行业中，图纸是一种非常重要的交流工具，它能够准确地传达设计师的意图给工程师和建筑师，确保建筑工程的顺利进行。
图纸上运用了大量的符号，这些符号代表着各种不同的元素和特征。
因此，对建筑图纸符号的准确理解和识别对于建筑从业人员来说至关重要。
本文将为您介绍一些常见的建筑图纸符号，帮助您更好地理解和读懂建筑图纸。
1. 尺寸标识符号在建筑图纸中，尺寸标识符号用于表示建筑物各个部分的尺寸和距离。
常见的尺寸标识符号包括“H”、“W”和“D”，分别代表高度、宽度和深度。
此外，箭头也是一种常用的尺寸标识符号，用于指示尺寸的方向。
2. 线条符号线条符号在建筑图纸中起到了连接和界定各个元素的作用。
常见的线条符号包括实线、虚线、点线和粗线。
实线代表着边界和实体物体，虚线用于表示隐藏部分或次要元素，点线通常用于表示中心线或对称线，而粗线则用于显示特别重要的线条。
3. 建筑材料符号建筑图纸中的建筑材料符号用于标识建筑物中使用的材料。
常见的建筑材料符号有砖块、混凝土、木材和玻璃等。
这些符号通常通过简化图标的形式来表示，可以让读者迅速识别不同的材料种类。
4. 设备符号设备符号用于表示建筑物中的各种设备和机械元素。
例如，电灯、插座、空调和消防设备等。
这些符号常常采用标准化的图标形式，有助于工程师和施工人员对建筑物的布局和设备位置有更直观的了解。
5. 地形符号地形符号用于表示建筑物所在地的地形特征，例如山脉、河流和道路等。
这些符号通常是通过简化和符号化的方式来表示，以便更好地展示地形特点。
6. 水平符号水平符号用于描述建筑物的水平线或平面。
常见的水平符号包括水平线、平面图和等高线等。
这些符号的使用可以帮助读者更好地理解建筑物的外观和布局。
7. 建筑元素符号建筑元素符号用于标识建筑物中的各个元素，例如墙壁、窗户和门等。
这些符号通常是通过简化的图标形式来表示，以便在图纸上占用较小的空间。
8. 比例尺符号比例尺符号用于表示图纸上的尺寸和实际建筑物的尺寸之间的比例关系。
建筑施工图识图符号大全—绝对干货，值得收藏！
建筑施工图识图符号大全—绝对干货，值得收藏！
春暖花开房屋施工图内容
房屋施工图是表示建筑物的形状与大小、结构布置、细部构造做法、内外装饰等，是房屋施工和概预算工作的依据。
1.图纸目录（首页图）
2.设计总说明
3.建筑施工图（简称建施）
4.结构施工图（简称结施）
5.设备施工图（简称设施）
施工图中常用的符号1、定位轴线及编号
1)定位轴线：在施工图中，确定承重构件相互位置的基准线。
定位轴线用细单点长画线表示。
2)定位轴线的编号：注写在轴线端部的Ф8的细线圆内。
横向轴线：从左至右，用阿拉伯数字进行标注。
纵向轴线：从下向上，用大写拉丁字母进行标注，但不
2、尺寸、标高标高是用以表明房屋各部分相对于基准面(如室内外地面、窗台等)高度的标注方法。
在总平面图、平、立、剖面图上，常用标高符号表示某一部位的高度。
3、索引符号与详图符号
（2）详图符号
4、指北针指北针的圆用细实线绘制，直径为24mm，指针尾部宽度为3mm。
如需用较大直径绘制指北针时，指针尾部宽度宜为直径的1／8。
施工图识图
建筑构造与识图。
建筑工程图纸代号大全
CD
垂直支撑
CC
圈梁
QL
水平支撑
SC
过梁
GL
梯
T
连系梁
LL
雨篷
YP
基础梁
JL
阳台
YT
楼梯梁
TL
梁垫
LD
框架梁
KL
预埋件
M-
框支梁
KZL
天窗端壁
TD
屋面框架梁
WKL
钢筋网
W
檩条
LT
钢筋骨架
G
专业图纸代号大全
代号
表示
SC
钢管
PC
PVC聚乙烯阻燃性塑料管
CT
桥架WC沿墙暗敷设
WS
沿墙明敷设
CC
沿顶板暗敷设
线路明敷部位代号
LM
沿屋架或屋架下弦敷设
ZM
沿柱敷设
QM
沿墙敷设
PL
沿天棚敷设
线路暗敷部位代号
LA
暗设在梁内
ZA
棚内
DA
暗设在地面或地板内
PNA
暗设在不能进入的吊顶内
照明灯具安装方式代号
D
吸顶式
L
链吊式
G
管吊式
B
壁装式
R
嵌入式
BR
墙壁内安装
配电线路的标注方法
建筑工程图纸代号大全，看懂图就靠它
施工技术
常用建筑材料图例
常用建筑构造图例
常用给排水工程图例
常用电气设备文字符号
建筑常用构件代号大全
专业图纸代号大全
线路明敷部位代号
线路暗敷部位代号
照明灯具安装方式代号
配电线路的标注方法
照明灯具标注方法
建筑图纸符号大全
建筑图纸符号大全建筑图纸是建筑设计师和工程施工人员之间交流的重要工具，其中图纸符号是一种约定俗成的语言，用于代表不同的建筑元素和构件。
本文将介绍一些常见的建筑图纸符号，帮助读者了解、识别和使用这些符号。
1. 墙体符号1.1 砖墙•实心砖墙：表示实体砖墙，用实线表示。
•空心砖墙：表示中空砖墙，用虚线表示。
•花岗岩墙：表示花岗岩石墙，用点划线表示。
•玻璃墙：表示玻璃幕墙或玻璃隔断墙，用间断的斜线表示。
1.2 柱子和梁•矩形柱子：用实线的矩形表示。
•圆柱子：用实线的圆形表示。
•梁：用横线表示，上方标注梁的尺寸和型号。
1.3 钢结构•钢柱：用粗实线表示。
•钢梁：用粗线表示，上方标注梁的尺寸和型号。
2. 地面符号2.1 地面材料•地砖：用实线的小方块表示。
•木地板：用小矩形表示。
2.2 地面特征•地板高处：用细实线标注高程。
•地面下沉：用细虚线标注下沉的距离。
3. 窗户和门的符号3.1 窗户•普通窗户：用实线的横线表示。
•悬空窗户：用横线和竖线组成的网格表示。
•排风窗：用竖线和斜线组成的网格表示。
3.2 门•单开门：用实线的竖线表示。
•推拉门：用实线的左箭头和右箭头表示。
4. 设备符号4.1 空调•空调主机：用实线的方框表示。
•空调出风口：用半圆表示。
4.2 水电管道•水管：用实线表示，上方标注管径。
•排水管：用横线和竖线组成的网格表示。
•电线：用波浪线表示，上方标注电压等级。
5. 标尺和尺寸符号5.1 标尺•水平标尺：用平行的实线表示。
•垂直标尺：用垂直的实线表示。
5.2 尺寸•线性尺寸：用细实线和上方的实线箭头表示，标注尺寸数值。
•半径尺寸：用圆弧和上方的实线箭头表示，标注半径数值。
6. 符号说明在建筑图纸中，符号通常会在图纸的一角或边缘处附上文字说明，以便读者理解和识别。
符号说明的常见内容包括材料、型号、尺寸等。
结论建筑图纸符号是建筑设计和施工的重要工具，通过了解和使用这些符号，可以更好地与设计师和工程施工人员进行交流。
建筑工程图纸符号大全
1 板B2 屋面板WB3 空心板KB 将板的横截面做成空心的称为空心板4 槽行板CB5 折板ZB6 密肋板MB7 楼梯板TB8 盖板或沟盖板GB9 挡雨板或檐口板YB10 吊车安全走道板DB11 墙板QB12 天沟板TGB13 梁L14 屋面梁WL钢筋砼梁：在现代建筑中占有很大席位，一般有矩形梁、T形梁、薄腹梁、屋架；矩形梁和T形梁适于现浇钢筋砼结构，薄腹梁和屋架均由现场预制或由预制厂家预制，采用机械进行吊装；钢筋砼梁又有预应力和非预应力之分。
钢架梁：钢架结构在厂房和大跨度建筑结构中比较常见，由型钢杆件采用焊接、螺栓链接拼装在一起屋架结构。
15 吊车梁DL16 单轨吊DDL17 轨道连接DGL18 车挡CD19 圈梁QL20 过梁GL钢筋砖过梁(一般用于荷载不大、跨度较小的门、窗、设备洞口等过梁之用)砖拱过梁(用于洞口宽度小于1米)钢筋(混凝土)砼过梁（宽度同墙厚，高度及配筋根据结构计算确定）钢过梁木过梁等21 连系梁LL22 基础梁JL23 楼梯梁TL续贯通落地，而通过水平转换结构与下部竖向构件连接。
当布置的转换梁支撑上部的剪力墙的时候，转换梁叫框支梁，支撑框支梁的柱子就叫做框支柱。
26 屋面框架梁WKL27 檩条LT28 屋架WJ29 托架TJ30 天窗架CJ31 框架KJ32 刚架GJ33 支架ZJ34 柱Z35 框架柱KZ36 构造柱GZ1. 当混凝土墙(柱)分隔的直段长度,120(或100)厚墙超过3.6m，180(或190)厚墙超过5m 时，在该区间加混凝土构造柱分隔；2. 120(或100)厚墙当墙高大于3米时，开洞宽度大于2.4m时应加构造柱或钢筋混凝土水平系梁；3. 180(或190)厚墙当墙高大于4m,开洞宽度大于3.5m时应加构造柱或钢筋混凝土水平系梁。
37 承台CT38 设备基础SJ39 桩ZH40 挡土墙DQ41 地沟DG42 柱间支撑DC43 垂直支撑ZC44 水平支撑SC45 梯T46 雨篷YP47 阳台YT48 梁垫LD49 预埋件M50 天窗端壁TD51 钢筋网W52 钢筋骨架G53 基础J54 暗柱AZ。
图纸名词、符号、代号大全
工程图纸名词大全建筑图纸符号大全在建筑设计图中，l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl 表示是梯梁、dl表示是地梁，z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。
@表示钢筋间距Φ表示钢筋型号，下面谈谈一些经验，1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。
2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。
“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。
没有打勾的，非该设计所采用的做法。
3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。
”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。
(长方形环络长约340--350 mm ，宽约180mm--190mm)。
4、如在建筑设计图中：“c20砼小柱（240240）配4φ12箍］6＠200。
”其中，“］6＠200”为不规范标注，应为“φ6＠200”。
解读为：强度为c20的钢筋混凝土结构的小梁，截面为长240mm，宽240mm，配4条直径12厘（12mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘钢筋的长方形络。
小柱高度看该工程所标示的层高减去圈梁的高度后加上板面的厚度，因为圈梁与板面是浇筑在一起。
5、如在建筑设计图中：m5水泥砂浆砌mu10贝灰砂砖。
“m5”表示水泥砂浆的强度等级，“mu10”表示贝灰砂砖的强度等级。
mu10代表贝灰砂砖的抗压强度平均值≥10mpa。
6、ql表示圈梁，圈梁的做法，通常用于砖混房屋建筑结构(混合结构)，即先砌墙，后用钢筋混凝土浇筑圈梁及板面。
7、框架结构的做法，即先浇筑柱体，大梁、小梁、板面等。
待拆掉模板后再砌墙体。
建筑常用构件代号(图文注解版)
常用构件代号名称代号名称代号名称代号:所谓屋面梁，顾名思义，就是指用在屋面的框架梁。
但是严格定义的话，应该这样：在框架梁柱节点处，如果此处为框架柱的顶点，框架柱不再向上延伸，那么这个节点处的框架梁做法就应该按照屋面框架梁的节点要求来做；如果框架柱继续向上延伸的话，不论该梁是否处于屋面，都应该按照一般框架梁的节点来做。
其实区别就在于：屋面框架梁的节点一般是Γ 形的，一般框架梁的节点就是├ 形的。
这两种做法节点构造不同，详见平法图集QZ:墙柱就是和墙融为一体的柱子，由梁板传来的屋盖、楼盖上的活、恒荷载，它可以通过墙柱基础传到地基GJ:钢结构是以钢材制作为主建筑结构类型之一。
钢材的特点刚度大，故用于建造大跨度和超物特别适宜；材料匀质性和各向性体，最符合一般工程力学的基韧性好，可有较大变形，能很好建筑工期短；其工业化程度高，高的专业化生产；加工精度高、效故可用于建造气罐、油罐和变压火性和耐腐性较差。
主要用于重架、受动力荷载作用的厂房结构电视塔和桅杆结构、桥梁和库等超高层建筑等。
钢结构今后应研大提高其屈服点强度；此外要轧例如H型钢（又称宽翼缘型钢）钢板等以适应大跨度结构和超高钢结构又分轻钢和重钢把这种柱子称为“梁上柱”，代号为LZ。
支承梁上柱的梁（框架梁或非框架梁），一般称为“托柱梁”。
单轨吊车梁DDL 板 B地沟DG:地沟分明和暗两种，一般的，暗沟：大部分用在车库居多水房间或者重要房间，地沟盖板L:由支座支承，承受的外力以横向力和剪力为主，以弯曲为主要变形的构件称为梁.地梁:QL:圈梁是指在房屋的基础上部的连续的钢筋混凝土梁也叫地圈梁（DQL)；而在墙体上部，紧挨楼板的钢筋混凝土梁叫上圈梁。
KB:空心板(kong xing ban) hollowslab，建筑专业术语（KB），混凝土浇筑而成。
将板的横截面做成空心的称为空心板。
空心板较同跨径的实心板重量轻，运输安装方便，建筑高度又较同跨径的T梁小，因之小跨径桥梁中使用较多。
建筑工程图纸代号大全
QM
沿墙敷设
PL
沿天棚敷设
LA
暗设在梁内
ZA
暗设在柱内
QA
暗设在墙内
PA
暗设在屋面内或顶棚内
DA
暗设在地面或地板内
PNA
暗设在不能进入的吊顶内
D
吸顶式
L
链吊式
G
管吊式
B
壁装式
R
嵌入式
BR
墙壁内安装
a——b(c×d)e——f
a表示回路编号
b表示导线型号
c表示导线根数
d表示导线截面
e表示敷设方式及穿管管径
KJ
折板
ZB
刚架
GJ
密肋板
MB
支架
ZJ
楼梯板
TB
柱
Z
盖板或沟盖板
GB
框架柱
KZ
挡雨板或檐口板
YB
构造柱
GZ
吊车安全走道板
DB
暗柱
AZ
墙板
QB
承台
CT
天沟板
TGB
基础
J
梁
L
设备基础
SJ
屋面梁
WL
桩
ZH
吊车梁
DL
挡土墙
DQ
单轨吊车梁
DDL
地沟
DG
轨道连接
DGL
柱间支撑
ZC
车档
CD
垂直支撑
CC
圈梁
QL
水平支撑
SC
过梁
GL
梯
T
连系梁
LL
雨篷
YP
基础梁
JL
阳台
YT
楼梯梁
TL
梁垫
建筑工程图纸代号大全
建筑常用构件代号大全
代号
名称
B
屋架
WB
托架
KB
天窗架
CB
框架
ZB
刚架பைடு நூலகம்
MB
支架
TB
柱
GB
框架柱
YB
构造柱
DB
暗柱
QB
承台
TGB
基础
L
设备基础
WL
桩
DL
挡土墙
DDL
地沟
DGL
柱间支撑
CD
垂直支撑
QL
水平支撑
GL
梯
LL
雨篷
JL
阳台
TL
梁垫
KL
预埋件
KZL
天窗端壁
WKL
钢筋网
LT
钢筋骨架
专业图纸代号大全
表示
钢管
代号 WJ TJ CJ KJ GJ ZJ Z KZ GZ AZ CT J SJ ZH DQ DG ZC CC SC T YP YT LD MTD W G
PC CT WS CC F CE YJV SYV PE PEN 3 项线(火线) BV MEB LEB PVC DGL VXG GXG KRG
L G B R BR
a——b(c×d)e ——f
a b c d e f L
链吊式 管吊式 壁装式 嵌入式 墙壁内安装 配电线路的标注方法 a 表示回路编号 b 表示导线型号 c 表示导线根数 d 表示导线截面 e 表示敷设方式及穿管管径 f 表示敷设部位 表示 2 根导线 表示 3 根导线 表示 n 根导线 照明灯具标注方法 灯数 型号或编号 每盏照明灯具的灯泡个数 灯泡容量，W 灯泡安装高度，m 安装方式 光源种类，白炽灯或荧光灯
工程图纸构件代号大全
（XX）或（XXA）或（XXB）
梁板筏基础平板
LPB
平板式筏形基础构件编号
构件类型
代号
跨数及有无外伸
柱下板带
ZXB
（XX）或（XXA）或（XXB）
跨中板带
KZB
（XX）或（XXA）或（XXB）
平板式筏基础平板
BPB
桩编号
类型
代号
类型
代号
灌注桩
GZH
扩底灌注桩
GZHK
独立承台编号
类型
独立承台截面形状
代号
独立
Байду номын сангаас承台
阶形
CTJ
坡形
CTP
承台梁编号
类型
代号
跨数及有无外伸
承台梁
CTL
（XX）端部无外伸
（XXA）一端有外伸
（XXB）两端有外伸
