试验十 555定时器的原理及三种应用实验内容1.连接施密特触发器电路，分别输入正弦波、锯齿波信号，观察并记录输入输出波形。
电路如下图：输入正弦波时的波形：输入三角波时的波形：2.设计一个驱动发光二级管的定时器电路，要求每接收到负脉冲时，发光管持续点亮二秒后熄灭。
由电路要求知要用单稳态触发器电路，脉冲宽度为Tw=1.1RC，选取R=2KΩ，C=1.1μF，电路如下所示：波形图如下：3.连接多放谐振荡电路电路，取R1=1KΩ，R2=10KΩ，C1=0.1μF，C2=0.2μF观察、记录VCr、Vo的同步波形，测出Vo的周期并与估算值进行比较。
改变参数R1=15KΩ，R2=5KΩ，C1=0.033μF，C2=0.1μF用示波器观察并测量输出波形的频率。
与理论值比较，算出频率的相对误差值。
电路如图所示：R1=1KΩ，R2=10KΩ，C1=0.1μF，C2=0.2μF时的波形图：实验模拟结果：Vo周期To=1.5ms，VCr周期Tc=1.5ms,F=1/T=0.67KHz 理论计算值为：T=0.7*（R1+2R2）*C1=1.47ms,频率f=1/T=0.68KHz频率的相对误差为：ІF-fІ/f=1.47%R1=15KΩ，R2=5KΩ，C1=0.033μF，C2=0.1μF时的波形图：实验模拟结果：Vo周期To=0.6ms期Tc=0.6ms,频率F=1/T=1.67KHz理论计算值为：T=0.7*（R1+2R2）*C1=0.5775频率f=1/T=1.73KHz频率的相对误差为：ІF-fІ/f=3.47%4.用NE556时基电路功能实现救护车警铃电路，用555的两个时基电路构成低频对高频调制的救护车警铃电路。
555式简易电子钟电路的设计方案

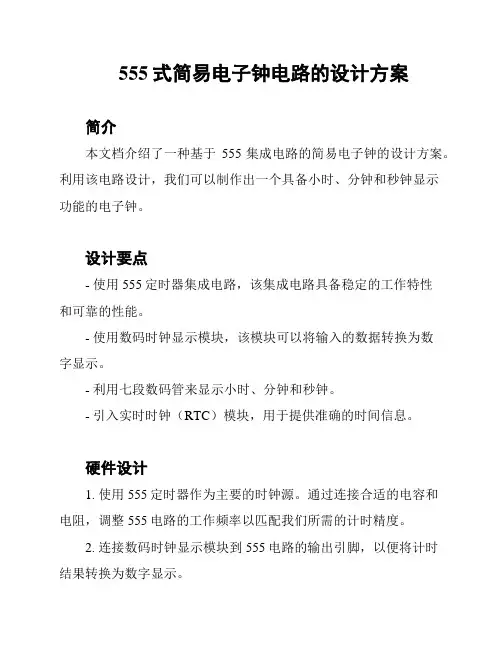

555式简易电子钟电路的设计方案简介本文档介绍了一种基于555集成电路的简易电子钟的设计方案。
利用该电路设计，我们可以制作出一个具备小时、分钟和秒钟显示功能的电子钟。
设计要点- 使用555定时器集成电路，该集成电路具备稳定的工作特性和可靠的性能。
- 使用数码时钟显示模块，该模块可以将输入的数据转换为数字显示。
- 利用七段数码管来显示小时、分钟和秒钟。
- 引入实时时钟（RTC）模块，用于提供准确的时间信息。
硬件设计1. 使用555定时器作为主要的时钟源。
通过连接合适的电容和电阻，调整555电路的工作频率以匹配我们所需的计时精度。
2. 连接数码时钟显示模块到555电路的输出引脚，以便将计时结果转换为数字显示。
3. 连接七段数码管到数码时钟显示模块的输出引脚，以实现小时、分钟和秒钟的显示功能。
4. 添加实时时钟（RTC）模块，连接到555电路以提供准确的时间信息。
软件设计1. 确保555电路正确工作并通过合适的电容和电阻值产生所需的时钟频率。
2. 使用适当的编程语言编写软件代码，将时间信息从RTC模块传输到数码时钟显示模块。
3. 根据时钟精度要求，实时更新数码时钟显示模块的输出数据。
4. 在七段数码管上显示小时、分钟和秒钟。
调试和测试1. 确保555电路和RTC模块正常工作并提供准确的时间信息。
2. 对数码时钟显示模块进行测试，确保它能正确地将时间信息转换为数字显示。
3. 确保七段数码管能正确显示小时、分钟和秒钟。
4. 对整个电子钟进行综合测试，确保各个组件的协同工作。
结论通过本文档所提供的555式简易电子钟电路的设计方案，我们可以制作出一个具备小时、分钟和秒钟显示功能的电子钟。
该设计方案综合了硬件和软件的设计，实现了稳定的时钟工作和准确的时间信息显示。
通过适当的调试和测试，我们可以确保电子钟的可靠性和性能。
555定时器方波电路
555定时器方波电路摘要：1.555 定时器简介2.555 定时器方波电路的工作原理3.555 定时器方波电路的应用4.制作555 定时器方波电路的步骤5.总结正文：1.555 定时器简介555 定时器是一种常用的电子元件，具有简单的结构和稳定的性能。
它可以用来产生定时脉冲，广泛应用于各种电子设备和自动化控制系统中。
555 定时器内部包含两个比较器、一个计数器、一个RS 触发器和一个放电晶体管。
通过外接电阻和电容，可以设定不同的时间延迟，从而满足不同的应用需求。
2.555 定时器方波电路的工作原理555 定时器方波电路是一种利用555 定时器产生方波信号的电路。
它的基本工作原理是通过改变电阻和电容的值来调整555 定时器的工作状态，从而实现不同频率和占空比的方波信号输出。
当555 定时器的触发端输入一个低电平信号时，计数器开始计数，并在达到预设值时产生一个高电平输出；当触发端输入一个高电平信号时，计数器停止计数，放电晶体管导通，将电容放电，从而产生一个方波信号。
3.555 定时器方波电路的应用555 定时器方波电路广泛应用于各种电子设备和自动化控制系统中，如音频放大器、脉冲发生器、通信设备、计时器等。
它具有结构简单、成本低廉、性能稳定等优点，是电子工程师和爱好者进行实验和设计的好帮手。
4.制作555 定时器方波电路的步骤制作555 定时器方波电路的步骤如下：(1) 准备元器件：555 定时器、电阻、电容、晶体管、电源等。
(2) 连接电路：将555 定时器的触发端接地，将放电端与晶体管的基极相连，将晶体管的发射极接地，将集电极接负载。
将电阻和电容分别连接到555 定时器的定时端和放电端。
(3) 调试电路：将电源接入电路，调整电阻和电容的值，观察输出信号，直到得到所需的方波信号。
(4) 测试电路：在确认电路正常工作后，对电路进行测试，检查输出信号的频率、占空比等参数是否符合设计要求。
5.总结555 定时器方波电路是一种简单、实用的电路，广泛应用于各种电子设备和自动化控制系统中。
555定时器应用电路
中随 处 可 见 ５ ５ ５定 时 器 是 一 种 将模 拟 功能 与逻 辑 功 能 巧 妙 结合在一起的中规模集成电路 ． 该 电路 功 能 灵 活 ． 性能可靠 ， 适用范 围广 ． 只 要 外 围 电路 稍 作 配 置 ． 即可 构 成 单 稳 态 触 发
Ｔ ＝ ｔ ＋ ｔ ， ， 约 ５ ４分 钟 。
二、 ５ ５ ５自动 曝光 电路
如 图 ２所 示 ． 该 电路 只 用 一 支 ５ ５ ５和 少 量 的 阻 、 容 元 件
组 成
、 、
红 灯
Ｖ
图 ４
Ｃ
自动 曝 光定 时器 电路
５ ５ ５定 时 器 加 相 应 的 电 阻 、 电容 及 外 围 电 路 采 用 多 种 组 合 构 成 各 种 实 用 电路 ． 例 如 上 面 的 定 时 电路 ． 另 外 还 可 以 构 成 分频器 、 脉 冲信号 发生器 、 频 率变换 电路 、 自 动 控 制 电 路
警 等 方 面 发 挥 很 重 要 的 作 用 下 面 介 绍几 个 简单 实 用 的 ５ ５ ５
、
５ ５ ５分 段式 定 时 电路
设定 。 定 时到 ， ５ ５ ５又恢复至复位状态 ， ③脚转呈低 电平 ， Ｊ 释
放， Ｈ 自熄 。 图示 参 数 的 约 为 ２分钟
＋６Ｖ Ｈ
如图 １ 所示 ， Ｉ Ｃ 和Ｒ 、 Ｒ Ｃ 等 组 成 单 稳 延 时 电路 ， Ｉ Ｃ
器、 施 密特 触 发 以及 多 谢 振 荡 器 。 可以在定时 、 检测、 控制 、 报
三、 ５ ５ ５曝 光 定 时 器 电 路
555定时器的三种基本电路形式

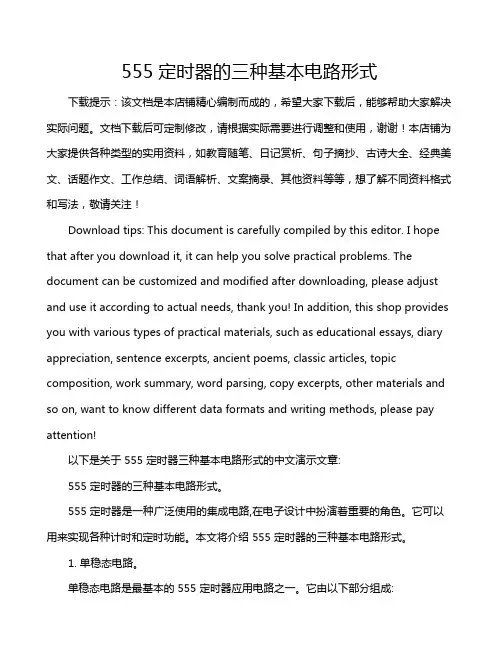

555定时器的三种基本电路形式下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!以下是关于 555 定时器三种基本电路形式的中文演示文章:555 定时器的三种基本电路形式。
555毫秒级定时器电路
555毫秒级定时器电路555毫秒级别的定时器电路可以用来产生精确的时间延迟或振荡器。
这种电路通常使用555定时/计数器集成电路，它可以提供一个可编程的延迟时间，范围从几毫秒到几分钟。
以下是一个简单的555毫秒定时器电路的例子：元件：555定时计数器、电阻、电容、LED灯1. 电源：为555集成电路提供+5V电源。
2. 第1脚（引脚1）接地：将引脚1接地，即连接到地线。
3. 第2脚（引脚2）连接电阻R1，R1的阻值决定了定时器的振荡频率。
R值越小，频率越高，但要注意不要选择过小的R值导致振荡过快。
4. 第3脚（引脚3）连接电阻R2，R2的阻值决定了定时器的负载电容。
R2越大，负载电容越小，定时器的延时越长。
5. 第4脚（引脚4）连接电阻R3，R3的阻值决定了定时器的放电时间常数。
R3越大，放电时间越长，定时器的延时越短。
6. 第5脚（引脚5）连接电容C，C的电容决定了定时器的振荡频率。
C值越小，频率越高。
7. 第6脚（引脚6）连接LED，用于显示定时器的状态。
8. 第7脚（引脚7）为公共地。
编程延时：设定定时器的计数周期为1ms，则定时器每隔1ms计数一次，直到计数到设定的延时值为止。
例如，如果设定的延时值为50ms，则定时器会在开始计时后的50ms后停止计数，此时LED灯显示“0”（代表50ms），然后重新开始计数。
注意事项：1. 确保电源电压符合555定时/计数器的工作电压范围。
2. 在设计电路时，要考虑到元器件的额定参数和工作环境，避免元器件损坏或性能下降。
3. 在调试电路时，要注意观察LED灯的显示和定时器的计数情况，及时调整元器件参数以达到预期效果。
555定时器的电路解析
回稳态，uO1=UOH （全0出1）。 uO= UOL。
从暂稳态自动返回稳态之后，电容C将通过电阻R放电， 使电容上的电压恢复到稳态时的初始值。
单稳态触发器工作波形
2. 主要参数
（1）输出脉冲宽度tw 输出脉冲宽度tw，就是暂稳态的维持时间。 tw ≈0.7RC
（2） 恢复时间tre 暂稳态结束后，电路需要一段时间恢复到初始状态。
脉冲定时
7.4.4 用555定时器组成多谐振荡器
一、电路结构
将放电管V集电极经R1接到VCC上，便组成了一个反相器。其输出DIS端对地接 R2、C积分电路，积分电容C再接TH和TR端便组成了如图5.5.7所示的多谐振荡器。 R1、R2和C为定时元件。
二、工作原理
1、接通电源VCC后，VCC经电阻R1和R2对电容C充电，其电压 UC由0按指数规律上升。 当UC≥2/3VCC时，电压比较器C1和C2的输出分别为UC1=0、 UC2=1，基本RS触发器被置0，Q=0、Q=1 输出UO跃到低电平 UOL。与此同时， 放电管V导通， 电容C经电阻 R1和R2放电管 V放电，电路 进入暂稳态。
VI
VT + VT -
VO0
t
0
t
5.2 单稳态触发器
工作特点： 第一，它有稳态和暂稳态两个不同的工作状态； 第二，在外加脉冲作用下，触发器能从稳态翻转 到暂稳态； 第三，在暂稳态维持一段时间后，将自动返回稳 态，暂稳态维持时间的长短取决于电路本身的参数， 与外加触发信号无关。 例：楼道的路灯 。
（2）触发翻转：当输入端加入负脉冲（宽度应 小于脉宽tpo）,即 TR 端<1/3VDD则S=1（R=0）， 触发器翻转1态，输出uo为高电平。Q=1，这时
简述555定时器的工作原理
简述555定时器的工作原理
555定时器是一种非常常见的集成电路，其工作原理可以简单概括为：通过外部电路将555定时器的引脚连接到电源和地，以及其他需要的电路元件，从而实现定时、脉冲、计数等功能。
具体来说，555定时器有8个引脚，分别为Vcc、GND、TRIG、THRES、OUT、RESET、CTRL和DIS。
其中，Vcc和GND分别为电源和地，TRIG和THRES 分别为触发和阈值输入，OUT为输出，RESET为复位输入，CTRL为控制输入，DIS为禁止输入。
当电路通电时，555定时器的内部比较器会将TRIG和THRES的电压进行比较，如果TRIG电压低于THRES电压，那么输出OUT就会产生一个高电平脉冲，其宽度由外部电路中的电容和电阻决定。
当输出OUT为高电平时，RESET引脚的电压会被拉低，从而禁止复位。
当输出OUT为低电平时，RESET引脚的电压会被拉高，从而允许复位。
同时，CTRL引脚可以用来控制输出OUT的状态，DIS引脚可以用来禁止输出。
总之，555定时器的工作原理就是通过外部电路对其引脚进行连接和控制，从而实现定时、脉冲、计数等功能。
555定时器组成的长延时电路图
555定时器组成的长延时电路图一、延时电路工作原理IC1 555 时基电路接成占空比可调的自激多谐振荡器。
当按下按钮SB 后，12V 的直流电压加到电路中，由于电容器C6 的电压不能突变，使得IC2 电路的2 脚为低电平，IC2 电路处于置位状态，3 脚输出高电平，继电器K 得电，触点K-1、K-2 闭合，K-1 触点闭合后形成自锁状态，K-2 触点连接用电设备，达到控制用电设备通、断的作用。
同时IC1 555 时基电路开始形成振荡，因此3 脚交替输出高、低电平。
当3 脚输出高电平时，通过二极管VD3、电阻器R3 对电容器C3 充电。
当3 脚输出低电平时，二极管VD3截止，C3 没有充电，因此只有在3 脚为高电平时才对C3 充电，所以电容器C3 的充电时间较长。
当电容器C3 的电位升到2/3VDD 时，IC2 555 时基电路复位，3 脚输出低电平，继电器K 失电，触点K-1、K-2 断开，恢复到初始状态，为下次定时做好准备。
二、元器件的选择IC1、IC2 选用NE555、μA555、SL555 等时基集成电路；VD1~VD4 选用IN4148 硅型开关二极管，发光二极管可选用一般的发光二极管；R1~R5 选用RTX—1/4W 型碳膜电阻器；电容器C1、C2、C5、C6 选用CT1 型瓷介电容器，C4 选用CD11—16V 电解电容器，C3 选用漏电流极小的钽电解电容器；RP 可用WSW 型有机实心微调可变电阻器；继电器K 选用JRX—13F 型具有两组转换触点的小型电磁继电器。
三、制作与调试方法在调试中，可以调节可变电阻器RP 改变IC1 555 时基电路3 脚输出方波脉冲的占空比，从而改变定时器的定时时间。
本电路结构简单，只要按照电路图焊接，选用的元器件无误，都能正常工作。
555定时器（1）单稳态触发器电路及Multisim实例仿真
当电容 C1 上电压超过 3.3V 时，则比较器 CMP1 输出为低电平 L，由于 R=L，S=H，触发 器因处于置位状态而输出高电平 H，一方面经反相器 NOT 输出低电平 L，如下图所示：
7
All rights reserved, NO Spreading without Authorization
2
All rights reserved, NO Spreading without Authorization
Author: Jackie Long
仿真输出脉冲宽度约为 11.0347ms，与理论值非常接近。为了更进一步分析电路的工作 原理，我们用四通道示波器来跟踪如下图所示的三个信号波形：
其波形如下图所示：
Author: Jackie Long
555 定时器电路详解
555 定时器（Timer）因内部有 3 个 5K 欧姆分压电阻而得名，是一种多用途的模数混合 集成电路，它能方便地组成施密特触发器、单稳态触发器与多谐振荡器，而且成本低，性能 可靠 ，在各种领域获得了广泛的应用。
其原理框图如下图所示：
其中，第 2 脚 TRIG（Trigger）为外部低电平信号触发端，第 5 脚为 CONT（Control）为 电压控制端，可通过外接电压来改变内部两个比较器的基准电压，不使用时应将该引脚串入 0.01u 电容接地以防止干扰。第 6 脚 THRES（Threshold）为高电平触发端，第 7 脚 DISCH （Discharge）为放电端，与内部放电三极管的集电极相连，用做定时器时电容的放电。
555 定时器最基本的功能就是定时，实质为一个单稳态触发器，即外加信号一旦到来后， 单稳态触发器可以产生时间可控制的脉冲宽度，这个脉冲的宽度就是我们需要的定时时间。 为更方便地描述 555 定时器的原理，我们首先用下图所示电路来仿真一下单稳态触发器电路：
555定时器电路原理图 基于555芯片的定时器电路设计
555定时器电路原理图基于555芯片的定时器电路设计这节要将的是关于555（芯片）组成的（定时器）电路，主要讲解6种，分别是延时定时器、长延时定时器、分段式定时器、抗干扰的定时器、可变间歇定时器和通、断时间分别可调的循环定时器。
前3种相对而言简单一些；后3种定时器，相对前面3种就相对复杂一些。
不过，只要认真探索，任何困难都能迎刃而解的。
一、延时定时器本电路是一个用555（集成电路）组成的单稳延时电路，可以实现延时关断。
延时定时器原理图原理介绍与一般的555单稳电路不同的是在第5脚接有一只（二极管）VD1，将该脚与（电源）电压+6V接通。
该脚是555的控制端，与内部2/3电源分压点相接，接入VD1后，则该点将被箝位在 5.3V （0.6-0.7=5.3V），其中0.7V是VD1的导通压降。
这样就使得（阈值电压）也相应提高到5.3V，从而使得C1的充电时间有较大延长，一般来说，可以在相同R、C时间常数下使定时时间增大数倍。
计时开始前，先按动一下S1，计时开始，定时时间到时，555第3脚输出低电平，继电器K线圈失电断开，实现被控负载延时关断的功能。
增大C1的容量可以获得更长的延时时间。
二、长延时定时器本电路是由2只555组成延时的定时器。
长延时定时器原理图原理介绍由U1和R1、R2、RP1、VD1、VD2、C1组成无稳态多谐（振荡器），U1的振荡方波通过VD3、R3，加至U2的第6、7脚。
U2和R4、C4、R3、C3等组成一单稳延时电路。
刚开始通电时，由于C4接在触发端第2脚与地之间，故第3脚呈现高电平，继电器K吸合，其常开触点K1-1闭合，维持给U1、U2的（供电），此时，与U2的第7脚相连的集成电路内的放电管截止，因而C3开始充电。
C3的充电呈阶跃式，即U1输出方波的正脉冲，即高电平期间对其充电，由于VD3的存在，C3上的电荷不能向U1反向放电。
当C3的充电电压超过+6V的2/3阈值电平时，U2复位，第3脚输出低电平，定时时间到，继电器K释放，K1-1断开，U1、U2也同时失电，电路完全停止工作。
555定时器接成的单稳态电路
555定时器接成的单稳态电路
555定时器可以接成单稳态电路，其具体方式如下：
1. 将555定时器的引脚2和6分别连接到正电源VCC。
2. 将555定时器的引脚1连接到触发器（Flip-Flop）的输入端D。
3. 将555定时器的引脚5连接到触发器的时钟输入端CLK。
4. 将555定时器的引脚3连接到触发器的复位端R。
5. 在555定时器的引脚6和2之间接入一个电阻R1，以限制电流的大小。
6. 在电阻R1的一端连接一个电容C，以形成时间常数RC。
7. 在电容C的另一端连接一个开关（SW），以使单稳态电路在需要时开始计时。
8. 将单稳态电路的输出O连接到触发器的控制输入端CLR。
完成上述连接后，单稳态电路工作时，触发器的输入端D通过555定时器的引脚1与外部电路相连，接收电平变化信号；触发器的时钟输入端CLK通过555定时器的引脚5与555定时器相连，接收从555定时器输出的触发脉冲信号；电容C通过电阻R1与555定时器的引脚6和2相连，形成RC时间常数，控制单稳态电路的输出时长；开关SW 通过电容C使单稳态电路工作开始启动。
在单稳态电路正常工作时，它会将输出O保持在高电平状态，直到收到一个触发脉冲信号后，输出O才会短暂地降为低电平状态，然后立即恢复为高电平状态。
此时，单稳态电路重新开始计时，直到下一个触发脉冲信号到来后再次触发。
555式简易电子门铃电路的设计方案
555式简易电子门铃电路的设计方案
简介
本文档旨在提供一种简易的555式电子门铃电路的设计方案。
通过使用555定时器集成电路，我们可以实现一个具有可调节音调和音量的电子门铃。
设计方案
所需材料
- 555定时器集成电路
- 蜂鸣器
- 电阻
- 电容
- 开关
步骤
1. 将555定时器集成电路插入实验板中。
确保引脚正确连接，按照数据手册提供的指南进行连接。
2. 连接蜂鸣器。
将蜂鸣器的一个引脚连接到555定时器集成电路的输出引脚，将另一个引脚连接到电路的地。
3. 添加电阻和电容。
通过在合适的引脚上添加电阻和电容，可以调整门铃的音调和音量。
根据需求选择合适的电阻和电容数值。
4. 连接开关。
通过连接开关，可以控制门铃的启动和停止。
确保开关正确连接到555定时器集成电路。
5. 完成连接后，进行电路的供电测试。
确保电路正常工作并进行适当的调整。
6. 最后，将电路封装在合适的外壳中，并将其安装在需要的位置。
总结
通过使用555式简易电子门铃电路的设计方案，我们可以实现一个具有可调节音调和音量的电子门铃。
这个设计方案简单易懂，
适用于各种门铃的应用场景。
请根据需要购买所需材料，并按照步骤进行连接和调整。
请注意，本设计方案仅为简易门铃电路的示例，并可能需要根据具体需求进行调整和优化。
一些组件的数值和连线可能需要根据具体情况进行变化。
在实际制作过程中，请遵循相应的安全准则并确保正常操作。
555时基电路的四种常用电路
555时基电路的四种常用电路555时基电路的四种常用电路555时基电路是一种双极型的时基集成电路，工作电源为4．5v～18v，输出电平可与TTL、CMOS 和HLT逻辑电路兼容，输出电流为200mA，工作可靠，使用简便而且成本低，可直接推动扬声器、电感等低阻抗负载，还可以在仪器仪表、自动化装置及各种电器中作定时及时间延迟等控制，可构成单稳态触发器、无稳态多谐振荡器、脉冲发生器、防盗报警器、电压监视器等电路，应用及其广泛1 555时基电路的内部结构国产双极型定时器CB555的电路结构如图l所示。
它由分压器、电压比较器C1和C2、SR锁存器、缓冲输出器和集电极开路的放电三极管TD组成。
1．1 电压比较器电压比较器C1和C2是两个相同的线性电路，每个电压比较器有两个信号输入端和一个信号输出端。
C1的同向输入端接基准比较电压VR1，反向输入端(也称阈值端TH)外接输入触发信号电压，C2的反向输入端接基准比较电压VR2，同向输入端(也称触发端TR')外接输入触发信号电压。
1．2 分压器分压器由三个等值电阻串联构成，将电源电压Vcc分压后分别为两个电压比较器提供基准比较电压。
在控制电压输入端Vco悬空时，C1、C2的基准比较电压分别为通常应将Vco端接一个高频干扰旁路电容。
如果Vco外接固定电压，则1．3 SR锁存器SR锁存器是由两个TTL与非门构成，它的逻辑状态由两个电压比较器的输出电位控制，并有一个外引出的直接复位控制端R'D。
只要在R'D端加上低电平，输出端vo便立即被置成低电平，不受其它输入端状态的影响。
正常工作时必须使R'D处于高电平。
SR锁存器有置0(复位)、置1(置位)和保持三种逻辑功能。
电压比较器C1的输出信号作为SR锁存器的复位控制信号，电压比较器C2的输出信号作为SR锁存器的置位控制信号。
1．4 集电极开路的放电三极管放电三极管实际上是一个共发射极接法的双极型晶体管开关电路，其工作状态由SR锁存器的Q'端控制，集电极引出片外，外接RC充放电电路。
555时基电路的四种常用电路
555时基电路的四种常用电路555时基电路是一种双极型的时基集成电路，工作电源为4．5v～18v，输出电平可与TTL、CMOS 和HLT逻辑电路兼容，输出电流为200mA，工作可靠，使用简便而且成本低，可直接推动扬声器、电感等低阻抗负载，还可以在仪器仪表、自动化装置及各种电器中作定时及时间延迟等控制，可构成单稳态触发器、无稳态多谐振荡器、脉冲发生器、防盗报警器、电压监视器等电路，应用及其广泛1 555时基电路的部结构国产双极型定时器CB555的电路结构如图l所示。
它由分压器、电压比较器C1和C2、SR锁存器、缓冲输出器和集电极开路的放电三极管TD组成。
1．1 电压比较器电压比较器C1和C2是两个相同的线性电路，每个电压比较器有两个信号输入端和一个信号输出端。
C1的同向输入端接基准比较电压VR1，反向输入端(也称阈值端TH)外接输入触发信号电压，C2的反向输入端接基准比较电压VR2，同向输入端(也称触发端TR')外接输入触发信号电压。
1．2 分压器分压器由三个等值电阻串联构成，将电源电压Vcc分压后分别为两个电压比较器提供基准比较电压。
在控制电压输入端Vco悬空时，C1、C2的基准比较电压分别为通常应将Vco端接一个高频干扰旁路电容。
如果Vco外接固定电压，则1．3 SR锁存器SR锁存器是由两个TTL与非门构成，它的逻辑状态由两个电压比较器的输出电位控制，并有一个外引出的直接复位控制端R'D。
只要在R'D端加上低电平，输出端vo便立即被置成低电平，不受其它输入端状态的影响。
正常工作时必须使R'D处于高电平。
SR锁存器有置0(复位)、置1(置位)和保持三种逻辑功能。
电压比较器C1的输出信号作为SR锁存器的复位控制信号，电压比较器C2的输出信号作为SR锁存器的置位控制信号。
1．4 集电极开路的放电三极管放电三极管实际上是一个共发射极接法的双极型晶体管开关电路，其工作状态由SR锁存器的Q'端控制，集电极引出片外，外接RC充放电电路。
555单稳态电路图
555单稳态电路图第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1 和1.1.2为代号。
他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。
第2种（图2）是脉冲启动型单稳，也可以分为2个不同的单元。
他们的输入特点都是“RT-7.6-CT”，都是从2端输入。
1.2.1电路的2端不带任何元件，具有最简单的形式；1.2.2电路则带有一个RC微分电路。
第3种（图3）是压控振荡器。
单稳型压控振荡器电路有很多，都比较复杂。
为简单起见，我们只把它分为2个不同单元。
不带任何辅助器件的电路为1.3.1；使用晶体管、运放放大器等辅助器件的电路为1.3.2。
图中列出了2个常用电路。
1 555时基电路的特性555集成电路开始是作定时器运用的，所以叫做555定时器或555时基电路。
但后来经过开发，它除了作定时延时控制外，还可用于调光、调温、调压、调速等多种控制及计量检测。
此外，还可以组成脉冲振荡、单稳、双稳和脉冲调制电路，用于交流信号源、电源变换、频率变换、脉冲调制等。
由于它工作可靠、运用方便、价钱低廉，当前被广泛用于各种电子产品中，555集成电路内部有几十个元器件，有分压器、比较器、基本R-S触发器、放电管以及缓冲器等，电路比较庞杂，是模拟电路和数字电路的混合体，如图1所示。
图1 555集成电路内部结构图555集成电路是8脚封装，双列直插型，如图2(A)所示，按输入输出的排列可看成如图2(B)所示。
其中6脚称阈值端(TH)，是上比较器的输入；2 脚称触发端(TR)，是下比较器的输入；3脚是输出端(Vo)，它有O和1两种状态，由输入端所加的电平决定；7脚是放电端(DIS)，它是内部放电管的输出，有悬空和接地两种状态，也是由输入端的状态决定；4脚是复位端(MR)，加上低电日常可使输出为低电平；5脚是控制电压端(Vc),可用它改动上下触发电平值；8脚是电源端，1脚是地端。
555定时器组成的简易叮咚门铃电路
555定时器组成的简易叮咚门铃电路前言门铃是家庭的重要组成部分，它可以方便我们在有人来访时，及时提醒我们。
然而商店中的门铃价格可能比较昂贵，而且有些产品的实用性可能并不高。
因此，本文将介绍一种使用555定时器组成的简易叮咚门铃电路，它价格廉价且易于制作，适合对电子知识不太熟悉的初学者。
材料和工具制作这个门铃电路所需材料和工具如下：•555定时器芯片•蜂鸣器•电容器（1微法）•限流电阻（1兆欧）•电源电池和开关•面包板•拉线钳和镊子电路连接将材料和工具准备好后，我们可以开始连接电路了。
如下图所示，首先我们需要将555定时器芯片插入面包板上。
需要注意的是，芯片的位置与方向要正确，以免误接。
┌─┐ ┌─┐ ┌─┐│1│───│N│───│8│└─┘ └─┘ └─┘┌─┐ ┌─┐ ┌─┐│2│───│T│───│7│└─┘ └─┘ └─┘┌─┐ ┌─┐ ┌─┐│3│───│O│───│6│└─┘ └─┘ └─┘┌─┐ ┌─┐ ┌─┐│4│───│R│───│5│└─┘ └─┘ └─┘然后，我们需要将电容器接到芯片的端口6和端口2上，如下图所示： +------+| || C1 || |+------+|||-----------| || || 555 || || |-----------|||+------+| || R1 || |+------+|||+------+| || BZ1 || |+------+接下来，我们需要将蜂鸣器接到芯片的端口3和端口2上：+------+| || C1 || |+------+|||-----------| || || 555 || || ||+------------+| || || BZ1 || || +------+ || | | || | - | || | | || +------+ || || |+------------+最后，我们需要将限流电阻接到芯片的端口7和端口1上： +--------+| || C1 || |+--------+|||-------------| || || 555 || || |-------------|+---------------+| || || BZ1 || || +------+ || | | || | - | || | | || +------+ || || |+---------------+|||| || R1 || |+--------+电路原理这个电路借助了555定时器的稳幅器功能，可以产生一定频率和特定占空比的方波信号。
555定时器的典型应用电路
555定时器得典型应用电路单稳态触发器555定时器构成单稳态触发器如图2221所示,该电路得触发信号在2脚输入,R与C就是外接定时电路。
单稳态电路得工作波形如图2222所示。
在未加入触发信号时,因u i=H,所以u o=L。
当加入触发信号时,u i=L,所以u o=H,7脚内部得放电管关断,电源经电阻R向电容C充电,u C按指数规律上升。
当u C上升到2V CC/3时,相当输入就是高电平,555定时器得输出u o=L。
同时7脚内部得放电管饱与导通就是时,电阻很小,电容C经放电管迅速放电。
从加入触发信号开始,到电容上得电压充到2V CC/3为止,单稳态触发器完成了一个工作周期。
输出脉冲高电平得宽度称为暂稳态时间,用t W表示。
图2221 单稳态触发器电路图图2222 单稳态触发器得波形图暂稳态时间得求取:暂稳态时间得求取可以通过过渡过程公式,根据图2222可以用电容器C上得电压曲线确定三要素,初始值为u c(0)=0V,无穷大值u c(∞)=V CC,τ=RC,设暂稳态得时间为t w,当t= t w时,u c(t w)=2V CC/3时。
代入过渡过程公式[1p205]几点需要注意得问题:这里有三点需要注意,一就是触发输入信号得逻辑电平,在无触发时就是高电平,必须大于2V CC/3,低电平必须小于V CC/3,否则触发无效。
二就是触发信号得低电平宽度要窄,其低电平得宽度应小于单稳暂稳得时间。
否则当暂稳时间结束时,触发信号依然存在,输出与输入反相。
此时单稳态触发器成为一个反相器。
R得取值不能太小,若R太小,当放电管导通时,灌入放电管得电流太大,会损坏放电管。
图2223就是555定时器单稳态触发器得示波器波形图,从图中可以瞧出触发脉冲得低电平与高电平得位置,波形图右侧得一个小箭头为0电位。
图2223 555定时器单稳态触发器得示波器波形图[动画45]多谐振荡器555定时器构成多谐振荡器得电路如图2224所示,其工作波形如图2225所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
每辆车上电子装置在整个汽车制造成本中所占的比例由16%增至23%以上。
一些豪华轿车上，使用单片微型计算机的数量已经达到48个，电子产品占到整车成本的50%以上，目前电子技术的应用几乎已经深入到汽车所有的系统。
汽车上的左、右闪光灯就是最普通的电子产品，今天我们就来学习如何使用555定时器设计闪光电路。
555定时器可方便地构成单稳态触发器，多谐振荡器，施密特触发器等电路，闪光电路一般是利用多谐振荡器产生的脉冲信号控制而成。
一、电路图如下：
闪光电路原理图1引脚原理图2
分析工作原理的时候，可以对照图1所示，这是一个典型的利用555设计的多谐振荡器，调节可变电阻可以改变输出的振荡信号的频率，信号从3脚输出一个高低电平，控制D1和D2。
当输出高电平的时候，D2亮，D1不亮。
当输出低电平的时候，D2不亮，D1亮。
总的效果看起来就是闪烁了。
需要制作实物的朋友可以对照图2制作，像这么一个比较简单的电路，可以购买少量的元件，用万能板（洞洞板）焊接而成，当然焊接的时候，需要一定的焊接技术，如果焊接技术不行的朋友，一定要练习焊接技术，我们比较提倡在电子制作过程中采用拖焊技术，具体实物产品，可以参照图3和图4。
二、元件清单如下：
需要制作的朋友，可以到电子市场购买以上元器件，都是非常常用的元器件，容易购买。
笔者建议去网上购买，初步估计所有的材料加在一起，价格在5元以内。
三、闪光器实物图
图3 闪光器实物图
图4闪光器背面走线图
在制作的时候，一定要注意555定时器的引脚功能，比如1脚接地，8脚接电源，和普通的DIP集成电路有些不一样，当制作完成的时候，如果LED灯不闪烁，就要检测了，首先检测1脚和8脚电压是否正常，然后再检测4脚电压是否正常，2脚和6脚是否已经连在一起来，如果这些都正常了，故障基本会被排除了。
