电流模式控制反激变换器反馈环路的设计
反激电源的控制环路设计
反激电源的控制环路设计反激电源（Flyback Power Supply）是一种常见的开关电源拓扑结构，具有简单、高效、成本低等特点。
为了实现对反激电源的控制，需要设计一个有效的控制环路。
本文将从反激电源基本原理出发，详细介绍反激电源控制环路的设计过程。
首先，我们需要了解反激电源的基本原理。
反激电源由输入电压Vin、开关管、变压器、输出电容和负载组成。
工作原理是：当开关管导通时，电流从输入电压Vin经过变压器的一侧流入负载和输出电容，此时储能；当开关管关断时，储存的能量通过变压器的另一侧传导到输出端，输出电压为Vo，这样实现了电能的转换。
在这个过程中，控制开关管的导通和关断时间，就可以实现对输出电压的调节。
为了实现对反激电源的控制，我们首先需要设计一个反馈回路。
反馈回路的功能是测量输出电压，产生一个误差信号，根据误差信号调整开关管的导通时间，使输出电压稳定在设定值。
一般使用光耦隔离器将输出电压转换为电流信号，然后经过一个反相器产生一个与设定值相反的误差信号。
误差信号经过一个比例放大器进行放大，控制开关管的导通时间。
反馈回路的另一个重要组成部分是输出电流保护。
输出电流保护的作用是在负载过大时，自动调整开关管的导通时间，保护开关管和变压器不受损坏。
输出电流保护通常是通过测量输出电流并与设定值进行比较来实现的。
当输出电流超过设定值时，反馈回路会产生一个错误信号，通过控制开关管的导通时间来限制输出电流。
另外一个关键的设计是切换频率控制。
切换频率是指开关管导通和关断的频率。
切换频率的选择要根据应用的需求和设计的约束来确定。
通常有两种选择：固定频率和变频。
固定频率可以简化控制电路的设计，但固定频率可能会导致开关管和变压器在工作时产生噪声。
变频可以减小噪声，但会增加电路的复杂性。
最后，还需要考虑反激电源的保护机制。
保护机制的设计目的是保护电源和负载不受损害。
常见的保护机制包括过压保护、过流保护、过温保护等。
这些保护机制可以通过传感器测量电压、电流和温度，并与设定值进行比较来实现。
反激式开关电源(flyback)环路设计基础
反激式开关电源(flyback)是一种常见的电源结构，广泛应用于电子设备中。
它具有结构简单、成本低廉、效率高等优点，在消费电子、工业控制和通信设备等领域被广泛应用。
本文旨在介绍反激式开关电源环路设计的基础知识，包括工作原理、设计步骤和注意事项。
一、反激式开关电源的工作原理1.1 反激式开关电源的基本结构反激式开关电源由输入滤波器、整流桥、高频变压器、功率开关器件、输出整流滤波器、控制电路等组成。
其中，高频变压器是反激式开关电源的关键部件，通过变压器实现输入电压的隔离和变换，功率开关器件则控制变压器的工作状态，实现电源的调节和稳定输出。
1.2 反激式开关电源的工作原理反激式开关电源通过功率开关器件周期性地将输入电压斩波，将输入电能存储在变压器的磁场中，然后再将其转换为输出电压。
在工作周期的后半段，存储的能量释放到输出负载上，从而实现对输出电压的调节。
通过控制功率开关器件的导通时间和断态时间，可以实现对输出电压的调节和稳定。
二、反激式开关电源环路设计的基础知识2.1 反激式开关电源的设计步骤（1）确定电源的输入输出参数：包括输入电压范围、输出电压、输出电流、负载调整范围等；（2）选择功率开关器件和高频变压器：根据电源的输入输出参数和工作频率选择合适的功率开关器件和高频变压器；（3）设计反激式开关电源的控制电路：根据所选的功率开关器件和高频变压器设计相应的控制电路，包括PWM控制电路、电源启动电路等；（4）设计输入输出滤波器和保护电路：设计输入输出滤波器，保证电源的输入输出稳定和干净，设计过压、过流、过温等保护电路，保证电源的安全稳定工作。
2.2 反激式开关电源环路设计的注意事项（1）磁性元件的设计：高频变压器和输出感应元件的设计是整个反激式开关电源设计的关键，应合理设计磁芯、线圈匝数等参数，保证磁性元件承载功率、效率和体积的平衡；（2）功率开关器件的选择和驱动：应选择合适的功率开关器件，并设计合理的驱动电路，保证功率开关器件的可靠工作和转换效率；（3）控制电路的设计：应根据功率开关器件的工作特性和工作频率设计合适的PWM控制电路和反馈控制电路，保证电源的稳定可调；（4）输入输出滤波器和保护电路的设计：应合理设计输入输出滤波器和保护电路，保证电源的输入输出稳定和安全可靠。
反馈环路设计
反馈环路设计稳定的反惯坏豁对开关电源來说是非帘W要的，如果没冇足够的相位裕反和梆值裕度,电激的动念性徒就会徇塑或丹出现输川推胡・卜而先介绍了控制坏滋分析里面必須川対的齐种第极点的幅频和相频特忤;然后对址和II的反懺调幣盎TL431的总税点特忤进行分析;TOPSWITCH«：市场匕广泛应用的反激式电激的褂能若比它的控制方式址比较!丄余的电用型控制，为广力便般使用者点集成了•部分补12功能浙以很多工程师不涓晰它的整个环W.MV；运用I:而的理论分析•个TOPSWITCH设计的电激，对它的环路的毎个祸分进行了解制JJ以ttTffi师更好地应用TOPSWfTCH及解浪没计中遇到的坏於何瘪波特图址分析歼关电激押制坏滋的•个有力工J1它MjiittUSb的褊频和相频响应的计并变成简敢的加减法，持別足使用沿近线近似以后•只需耍计F 渐近线改变方向点的値.Vo 1Vi~ l^sRC%」增銘按・2OdB加倍频丹卜鼻，•相位近IU按《45力0侪如刃卜降.址人相移为・90。
增益按20dBA0倍频刃I：升川位近似按45710倍频艸I：升，最大总相移为90*单零点响应:11 R 2曲右半平而零点:Vo $右半平而零点楚反懑和BOOST电路巴而待仃的现©用益按2OdB/lO倍频f¥匕升川位近似按-45W0倍频程卜降，总相移为£0。
”半平面笑点址儿乎无法补偿的•做没计时尽1ft把其频率提升或降乂带宽双极点咱应:Vo________ 1 _______Vi 1+ s/(Oajo)+ (“仙)2血5二肯Q=R嚼K = 5^Q伏肚电酬的閉皈因物过了谐旅点后用益按VOdB/10倍频軒卜附相位依Q仪的不同行不同的变化卒q値越人，相位变化越剧烈准谐按点相付址•90： JR大总相移沟・180,低Q 值的双极点响应［小当Q«0.5时Vo 1 八 1 - = ------------------- Jo 2 ------ { 肝(1 +二(1+丄).2兀亦 ai cole"2冗它血2~2莎米吕Q 值是电豁的川2足负戎电川，“足电瑕的电乩电容的ESR,廉流笛肌和代农05心稅耗和的合成电分的AC/DC 电游川I耗较爲•股Q 值很难大f 3.当a 值较低时(Q«05)r ««点响应会邈化为两个单极点响应，如上fflffizji.TL431用输出供电肘的零报点特性TL431足歼关电激次级反懺业常用的堆強和洪连妝大潯件丿U 供电方咒不何对它的传递祈&创H 大的彩响，而以洲的分析资料常常忽HS 这点.卜而分 析帘见的供电和输lllftttl 接在一起时的传递沼数.7Vo-VI 5 RZsJ lapto = ------ V\ = ------------ V o- 島尺1丄+巩尺 + j?i )clouto 1 + s(R + Ri)C把门带入前面的公式ropto=—帀；卡-——sRIRhCJoIrfaL R\交流分析等效电路sBIRhC115沖旳在输唤“电沁"唤2诧"1)C'而不疋2曲•剛使没有R,只接•个C的情况人爭点还是存在■如杲R1远大十R罟点的位置主要有反馈网络的上分压电阻决定.为了抑制输出的开关紋液■有时在后面加个LC濾沈如卜而TOP245Y电滅的L2r C8,H谐抿频率般欠約为幷关频率的WO-WO左右；这个频率通亦远大于反惯同路的带宽庆彤响町以忽略.56入-J~Kpivr 11J~Me i •输岀反滋电压控叙方式反琳路JU开坏传递换&为K=(Kmod • Kpv/r • Klc <KfbrKea=Ki*KeaKpv/r楚功率8B分.Klc足输出LC就波卻分,Kfb足反懺分爪乩分,Kea於反愤补偿師分和丸耦鬲分,Kmod兄调制器部分,在做补偿设计以也先计炸出滋Kea 外aflffl分的频奉特忆然方计如II K"KH2d・ Kpwr・ KlLKfb的频宅特他根t«实S愴况确定出滿婪的设计目标Kea,然A；通过设il TL431的相应补卷来完成Kea的鉴求.站介上而的媒理图我们来计#•在115VAC%入时存个即分的【加1&tfiVinslSSV.VoutslZV, C6fC7 ESR=5OmQ,负R=4.8n, q=81%由⑵叫fel：Np=58T, NS=6T, Lp=827uH, Vor=120V,Vd$=5.2Vvor足次级反射到初级的电H；,9为初级绕组电级,is为次级绕组电瑕,D为占空比.则:2:,:Li>=8.85uH. I)=VorVin^- Vor- Vds=0.48下而我门将用上而的堆础知识来分析个典型的TOPSWITH电激的號创坏路，这楚•个宽园输入,12V25A箝出的个反激电魄躱理图如下:下而为反酒电爪方式的反馈环禺图:功率儒分和输出LC 法波祁分林i 号传递由汝⑸竺=£如严Ns 、水厂+存1-不) d (1 - oy Np* \ | /1 1创=歳=0^560 = 3皿 心加(2补泅皿 &臬电容自身的E$R 形成的零点的频率。
电流模式控制反激变换器反馈环路的设计
电流模式控制反激变换器反馈环路的设计
一、引言
电流模式控制（CMC）是一种新型的控制技术，越来越多地应用于调节系统。
它一般用于控制半导体变换器，例如反激变换器，称为电流模式控制反激变换器（CMC-M）。
CMC-M具有一定的优势，如精确控制、稳定性好、宽调节范围和低纹波等。
但是，由于反激变换器的结构，CMC-M的反馈环路设计非常重要，而且很多因素需要考虑，如反馈环路延迟、负载变化、快速反应和频率响应等。
因此，在CMC-M中，反馈环路的设计工作是重中之重。
本文旨在探讨电流模式控制反激变换器反馈环路的设计。
二、反馈环路延迟
由于CMC-M的控制结构，反馈环路延迟是一个重要问题，影响变换器的稳定性以及调节器的性能。
一般来说，存在反馈延迟会导致控制系统失去稳定。
因此，在实际的应用中，需要减小反馈延迟，以保证CMC-M系统的稳定。
反馈延迟主要取决于反馈环路器件的选择，一般来说，使用低延迟的放大器能够减小反馈延迟，从而提高系统的稳定性。
另外，还可以使用回路增益降低反馈环路延迟，确保系统的稳定性。
三、负载变化
在CMC-M系统中，负载变化也是一个重要因素，它会影响变换器的性能。
反馈环路设计、调式
拜师求学反馈环路设计、调式先去把自控原理（经典部分）看一遍，搞懂零，极点的概念，因为电源在小信号的情况下就是一个很典型的小相角系统，什么叫看懂，那到一个电源，一看反馈部分马上零，极点就可以写出来。
而PWM部分和滤波部分对固定的电路拓扑和控制形式（电压或电流），其零，极点都有响应的公式写出。
如果你要详细的数学计算，再去看自控的超前，滞后补偿部分，但这种计算来的一般不会太准，但可以作为一个调试的起点，最后的检测一般用电子负载做动态加减载实验就可以（专用仪器非常贵）。
一般的电源设电流变化率为1A/uS或5，10A/uS。
50-100%负载变化，看电压变化，如果电压很缓慢的回到稳态值，说明相角裕度太大，如果震荡2个周期以上回到稳态值，相角裕度一般只有二，三十度，太小，如果一个周期左右，则相角裕度一般为50-60度，正好。
当然如果电源本身就震荡，则震荡的频率就是你的环路的交越频率，既带宽，说明在此频率处相位移已经到了360度，解决的方法要么减小带宽：加大补偿的电容值，或加大反馈分压的电阻值，当你改变这些值不起作用时，要看环路的其他方面，既加零点，如TL431做反馈，当补偿电容加的很大还不行时，其实应该在其与光偶串联的支路加补偿（RC），这样增加了一个低频零点和一个高频极点，高频极点由于频率很高，不在环路带宽以内，对环路没有影响。
太多了，很难说完，我想说的是只要很明确的知道零，极点的概念，环路问题实际上很简单（当然，要正确的应用到电源里面来是花很多时间的，由于没有老师，我研究了近一年），也可以用相关软件来模拟，但并非易事，因为模型很难准确的建立，举个例子，如电压型控制的反击（CCM 工作方式），如果TL431只加一个补偿电容，用PSPICE模拟的结果基本上是不稳定的，但实际中大部分电源是稳定的，怎么解释，原因是输出滤波部分实际上并不是一个严格的二阶系统，由于绕组电阻，高频阻抗，二极管电阻，电容电阻，特别是次级损耗要等效为一个较大的电阻，这样两个极点并不会重合（二阶系统），它变成了两个不同频率的一阶系统的串联，所以它的相位移变化并不剧烈，加上其他零点的影响，相位并不会到360度，这是用PSIPCE模拟时要人为给二极管或电容加一个很大的电阻，如1欧姆，才会得出正确的结果。

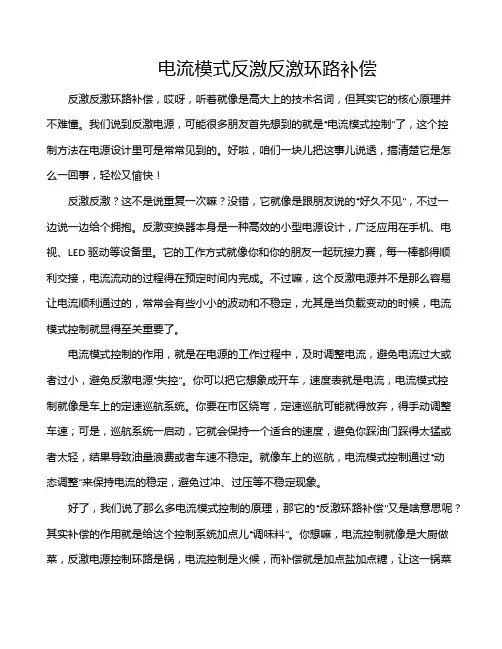

电流模式反激反激环路补偿
电流模式反激反激环路补偿反激反激环路补偿，哎呀，听着就像是高大上的技术名词，但其实它的核心原理并不难懂。
我们说到反激电源，可能很多朋友首先想到的就是“电流模式控制”了，这个控制方法在电源设计里可是常常见到的。
好啦，咱们一块儿把这事儿说透，搞清楚它是怎么一回事，轻松又愉快！反激反激？这不是说重复一次嘛？没错，它就像是跟朋友说的“好久不见”，不过一边说一边给个拥抱。
反激变换器本身是一种高效的小型电源设计，广泛应用在手机、电视、LED驱动等设备里。
它的工作方式就像你和你的朋友一起玩接力赛，每一棒都得顺利交接，电流流动的过程得在预定时间内完成。
不过嘛，这个反激电源并不是那么容易让电流顺利通过的，常常会有些小小的波动和不稳定，尤其是当负载变动的时候，电流模式控制就显得至关重要了。
电流模式控制的作用，就是在电源的工作过程中，及时调整电流，避免电流过大或者过小，避免反激电源“失控”。
你可以把它想象成开车，速度表就是电流，电流模式控制就像是车上的定速巡航系统。
你要在市区绕弯，定速巡航可能就得放弃，得手动调整车速；可是，巡航系统一启动，它就会保持一个适合的速度，避免你踩油门踩得太猛或者太轻，结果导致油量浪费或者车速不稳定。
就像车上的巡航，电流模式控制通过“动态调整”来保持电流的稳定，避免过冲、过压等不稳定现象。
好了，我们说了那么多电流模式控制的原理，那它的“反激环路补偿”又是啥意思呢？其实补偿的作用就是给这个控制系统加点儿“调味料”。
你想嘛，电流控制就像是大厨做菜，反激电源控制环路是锅，电流控制是火候，而补偿就是加点盐加点糖，让这一锅菜更美味。
没有补偿的环路，做出的菜可能会有点儿偏咸，或者有点儿太甜；而通过补偿，环路能自适应地调整，保持电流控制的精确性，甚至可以让你应对更复杂的负载变化。
说到这里，不少小伙伴可能会疑惑：“这补偿能帮忙解决所有问题吗？”答案是——当然不行！电流模式反激的补偿就像是给这个电源做了一个“调皮的小修复”，它能帮助电流更加稳定，但也需要与其他环节搭配才能彻底解决问题。
反激开关电源设计之环路分析
反激开关电源设计之环路分析频域分析是开关变换器的设计难点，困扰着不少电源工程师，芯朋微技术团队从工程应用、理论建模和软件仿真三方面入手，结合最新的反馈控制技术，为大家揭开反激开关电源频域分析设计的神秘面纱！1SSR与PSR架构对比SSR直接采样输出电压，无静差控制；PSR采样供电绕组，估算输出电压，有静差控制。
SSR对变压器工艺要求不高；PSR对变压器工艺要求高，通常需要R3减小漏感振荡和R2加速断开VDD回路。
SSR环路补偿器外置；PSR环路补偿器集成于芯片。
SSR环路不稳通常由环路补偿器设置不当引起；PSR环路不稳通常由采样引起。
2闭环系统稳定条件闭环系统稳定的条件是开环传递函数T cPvK不为-1，在伯德图上定义了相位裕量和增益裕量来判断稳定性。
3稳定性判断方法建模法利用状态空间平均法或电路平均法推导出系统各个环节的传递函数，用相关软件绘出开环传递函数的Bode图。
仿真法利用仿真软件的AC Sweep功能，扫描出开环传递函数的Bode图。
测量法利用频率响应分析仪在电源反馈回路注入不同频率信号调制变换器，并获取电源输出端的响应信号，从而测量出开环传递函数的Bode图。
4控制对象建模 PWM调制PWM控制：固定开关频率，调整导通占空比控制输出电压。
功率管的开通时刻由内部时钟决定，当Ip电流等于参考电流Ipref(电压环产生)时关断功率管。
利用平均法可推导出控制对象传递函数：CCM控制对象PvDCM控制对象PvPFM调制PFM控制：固定Ipref，调整开关频率控制输出电压。
利用电路平均法可推导出控制对象传递函数：DCM控制对象5环路补偿器6SSR与PSR稳定性对比SSR由于环路补偿器外置，且采样环节工作在线性区，可通过FRA法，准确得到开环传递函数Bode图；PSR由于环路控制器集成，且反馈回路工作在强非线性区(脉冲采样变压器辅助绕组，估算输出电压)，FRA法不再适用。
SSR控制对象只有90度相移(忽略高频右半平面零点)，但叠加环路补偿器的纯积分的90度相移，存在不稳定可能(-180度)，需靠合理设计零点来提升相位裕量和增益裕量；PSR环路补偿器由于没有纯积分，开环传递函数达不到180度相移，不存在环路上的不稳定情况(假定芯片内置极点合理)。
反馈环路设计
反馈环路设计稳定的反馈环路对开关电源来说是非常重要的,如果没有足够的相位裕度和幅值裕度,电源的动态性能就会很差或者出现输出振荡.下面先介绍了控制环路分析里面必须用到的各种零,极点的幅频和相频特性;然后对最常用的反馈调整器TL431的零,极点特性进行分析;TOPSWITCH是市场上广泛应用的反激式电源的智能芯片,它的控制方式是比较复杂的电压型控制,为了方便一般使用者,内部集成了一部分补偿功能,所以很多工程师不清晰它的整个环路,最后运用上面的理论分析一个TOPSWITCH设计的电源,对它的环路的每一个部分进行了解剖,可以使工程师更好地应用TOPSWITCH及解决设计中遇到的环路问题.波特图是分析开关电源控制环路的一个有力工具,它可以使复杂的幅频和相频响应的计算变成简单的加减法,特别是使用渐近线近似以后,只需要计算渐近线改变方向点的值.增益按-20dB/10倍频程下降, 相位近似按-45°/10倍频程下降.最大相移为-90°增益按20dB/10倍频程上升,相位近似按45°/10倍频程上升,最大总相移为90°右半平面零点是反激和BOOST电路里面特有的现象.增益按20dB/10倍频程上升,相位近似按-45°/10倍频程下降,总相移为-90°,右半平面零点是几乎无法补偿的,做设计时尽量把其频率提升或降低带宽Q值是电路的品质因数,过了谐振点后,增益按-40dB/10倍频程下降, 相位依Q值的不同有不同的变化率,Q值越大,相位变化越剧烈,在谐振点相位是-90°, 最大总相移为-180°Q值是电路的品质因数,R2是负载电阻,R1是电感的电阻,电容的ESR, 整流管内阻,和代表磁心损耗和漏感损耗的合成电阻.大部分的AC/DC电源,由于损耗较高,一般Q值很难大于3. 当Q值较低时(Q<<0.5),双极点响应会退化为两个单极点响应,如上图所示.TL431用输出供电时的零,极点特性TL431是开关电源次级反馈最常用的基准和误差放大器件,其供电方式不同对它的传递函数有很大的影响,而以前的分析资料常常忽略这一点.下面分析常见的供电和输出反馈接在一起时的传递函数.从上面的公式可以看到,在输出直接给431供电的情况下,零点的位置在, 即使没有R,只接一个C的情况下,零点还是存在,如果R1远大于R,零点的位置主要有反馈网络的上分压电阻决定.为了抑制输出的开关纹波,有时在后面加一个LC滤波,如下面TOP245Y电源的L2,C8,其谐振频率一般大约为开关频率的1/10-1/20 左右,这个频率通常远大于反馈回路的带宽,其影响可以忽略.下面我们将用上面的基础知识来分析一个典型的TOPSWITH电源的控制环路,这是一个宽范围输入,12V/2.5A输出的一个反激电源,原理图如下:下面为反激电压方式的反馈环路图:其开环传递函数为K=(Kmod * Kpwr * Klc *Kfb)*Kea=K1*KeaKpwr是功率部分,Klc是输出LC滤波部分,Kfb是反馈分压部分,Kea是反馈补偿部分和光耦部分,Kmod是调制器部分,在做补偿设计以前,先计算出除Kea 外各自部分的频率特性,然后计算出K1= Kmod * Kpwr * Klc *Kfb的频率特性,根据实际情况确定出需要的设计目标Kea , 然后通过设计TL431的相应补偿来完成Kea的要求.结合上面的原理图我们来计算在115VAC输入时各个部分的数值.已知数值:Vin=135V, Vout=12V, C6,C7 ESR=50mΩ, 负载R=4.8Ω, η＝81%由[2]可知:Np=58T, Ns=6T, Lp=827uH, Vor=120V,Vds=5.2VVor是次级反射到初级的电压,Lp为初级绕组电感,Ls为次级绕组电感,D为占空比.功率部分和输出LC滤波部分小信号传递函数[3]fz2是右半平面零点的频率,此频率随负载R,电感Ls,和占空比D而变化,在此设计中频率是48k,高压时频率更高,AC/DC反激的带宽通常只有几k,远小于此频率的1/4,不会对控制带宽设计产生影响.Q值的确定,在开关电源里面要经过试验来确定.由于次级绕组的损耗,漏感的损耗,电容ESR的损耗及整流管内阻的损耗等,一般AC/DC电源,Q值相当低,在此电源中约0.15 , 由于Q＝0.15<< 0.5, LC 振荡转变为两个双极点:ωP1= Q*ωO=0.15*4920=738; fo1= ωP1 /(2π)=117HzωP2= ωO/Q=4920/0.15=32800; fo2= ωP2/(2π)=5.22kHz把上述各个值带入公式(1)得到Kmod部分小信号传递函数Kmod是PWM部分的传递函数,TOPSWITCH是个高度集成的功率芯片,除了传统的PWM比较器外,芯片还外接启动用的电容和电阻,其必然对环路有影响,另外内部集成了一个7K的极点.Kmod,即TOPSWITCH部分的传递函数为:DCreg是PWM部分的直流增益,由[4]查出典型值是230,ωTOPSWITCH是7K.下面来确定ωz和ωp.右图是C脚的等效图,C为外接启动电容,在原理图上是C3, R为外接电阻R5和电容C3内阻(2欧姆)之和,Zc为C脚动态内阻,由[4]查处为15欧姆,C4做抗干扰用,由于值很小,在几KHz的有效带宽内不足以对环路造成影响.C脚总阻抗为:除补偿部分外的小信号传递函数K1:在此设计中,由于上分压电阻直接接到431基准端,所以Kfb=1如果要设计补偿部分,可以先确定目标带宽,然后再设计补偿部分,使在目标带宽时的相位裕量大于45°,在用TOPSWITCH设计的反激电源中,目标带宽除受到一般反激电源的几个限制外(带宽要小于开关频率的1/2; 右半平面零点的1/4; 运放增益限制,输出电容类型的选择等), 还受到内部7KHz极点的限制,一般不能太高,约1-2KHz, 对一般应用来说,已足够了.本文是对一个实际电源的分析,所以略过这一步,如果需要了解这个过程,可以从结果反推出来运放的补偿部分.TL431部分小信号传递函数:由于TL431用输出供电,按第3部分所述,其传递函数为:R6,R9大小决定了增益,由于R9由零点的位置而决定,所以整个增益的大小由调整R6来确定.CTR为光耦PC817C的实测电流传输比.补偿部分的波特图如下:从图上看补偿部分只有一个极点和零点,它们和TOPSWITCH里面的7KHz极点共同组成了一个II型补偿网络.7KHz极点用来抵消输出滤波电容零点,衰减噪音和开关纹波的干扰.总开环响应:整个环路的开环增益为K1和Kea的乘机,在波特图上是两部分的增益和相位的代数和.整个环路的开环波特图:实测波特图:交越频率1.16KHz, 相位裕量66.5°, 两者基本温和.。
反激变换器控制电路的设计
反激变换器控制电路的设计反激变换器是一种常见的开关电源，其具有体积小、效率高、输出稳定等优点，在电子设备中得到广泛应用。
反激变换器的工作原理是利用开关器件的开关周期性地将输入电能转换为脉冲能量，并通过变压器实现电能的传输与转换。
在反激变换器中，控制电路起着起着关键的作用，它控制开关器件的开关状况，进而影响反激变换器的输出电压和电流。
1.稳定性控制电路应具有良好的稳定性，确保反激变换器的输出电压和电流稳定在设计要求的范围内。
稳定性包括两个方面，一是电压稳定性，即输出电压在负载变化、输入电压变化等情况下能够保持稳定；二是电流稳定性，即输出电流在变化负载下能够保持稳定。
2.响应速度控制电路应具有快速的响应速度，能够迅速调整开关器件的开关状况，以适应输入电压和负载变化的需要。
响应速度的快慢对于反激变换器的稳定性和动态特性有着重要影响。
3.保护功能控制电路应具有良好的保护功能，可以保护反激变换器遭受短路、过载等异常情况的损害。
保护功能包括过流保护、过压保护、温度保护等，可以通过传感器检测电流、电压和温度等参数，当这些参数超过设定值时，控制电路会采取相应的保护措施。
4.频率稳定性控制电路中的时序控制信号需要保持稳定的工作频率，以保证反激变换器的正常工作。
频率稳定性关系到变压器的工作效果和整个电路的稳定性，因此控制电路需要采取一定的措施来保证频率的稳定。
设计反激变换器控制电路时，需要根据具体的应用场景和要求进行选型和方案设计。
最常用的控制电路包括反馈控制、脉宽调制（PWM）控制、脉跳频率调制（PTFM）控制等。
-反馈控制是根据反馈信号来调整开关器件的开关状态。
它通过比较反馈信号和设定值，产生误差信号，根据误差信号调整开关器件的开关频率和占空比。
反馈控制的优点是稳定性高，适用于输出电压和电流要求较高的应用场合。
-PWM控制是通过改变开关器件的导通时间和关闭时间来调整输出电压和电流。
PWM控制器根据输入电压和负载情况，通过比较器和逻辑门产生比较脉冲，控制开关器件的导通和截止。
多路输出反激式开关电源的反馈环路设计
多路输出反激式开关电源的反馈环路设计引言开关电源的输出是直流输入电压、占空比和负载的函数。
在开关电源设计中，反馈系统的设计目标是无论输入电压、占空比和负载如何变化，输出电压总在特定的范围内，并具有良好的动态响应性能。
电流模式的开关电源有连续电流模式(CCM)和不连续电流模式(DCM)两种工作模式。
连续电流模式由于有右半平面零点的作用，反馈环在负载电流增加时输出电压有下降趋势，经若干周期后最终校正输出电压，可能造成系统不稳定。
因此在设计反馈环时要特别注意避开右半平面零点频率。
当反激式开关电源工作在连续电流模式时，在最低输入电压和最重负载的工况下右半平面零点的频率最低，并且当输入电压升高时，传递函数的增益变化不明显。
当由于输入电压增加或负载减小，开关电源从连续模式进入到不连续模式时，右半平面零点消失从而使得系统稳定。
因此，在低输入电压和重输出负载的情况下，设计反馈环路补偿使得整个系统的传递函数留有足够的相位裕量和增益裕量，则开关电源无论在何种模式下都能稳定工作。
1 反激式开关电源典型设计图l是为变频器设计的反激式开关电源的典型电路，主要包括交流输入整流电路，反激式开关电源功率级电路(有PWM控制器、MOS管、变压器及整流二极管组成)，RCD缓冲电路和反馈网络。
其中PWM控制芯片采用UC2844。
UC2844是电流模式控制器，芯片内部具有可微调的振荡器(能进行精确的占空比控制)、温度补偿的参考基准、高增益误差放大器、电流取样比较器。
开关电源设计输入参数如下：三相380V工业交流电经过整流作为开关电源的输入电压Udc，按最低直流输入电压Udcmin 为250V进行设计；开关电源工作频率f为60kHz，输出功率Po为60W。
当系统工作在最低输入电压、负载最重、最大占空比的工作情况下，设计开关电源工作在连续电流模式(CCM)，纹波系数为0．4。
设计的开关电源参数如下：变压器的原边电感Lp=4．2mH，原边匝数Np=138；5V为反馈输出端，U5V=5V，负载R5=5Ω，匝数N5V=4，滤波电容为2个2200μF／16V电容并联，电容的等效串联电阻Resr=34mΩ；24V输出的负载R24=24Ω，匝数N24V=17；15V输出的负载R15=15Ω，匝数N15V=1l；一1 5V输出的负载R-15V=15Ω，匝数N-15V=11。
电流模式控制反激变换器反馈环路的设计
电流模式控制反激变换器反馈环路的设计首先要搞清系统稳定所必需的几个条件：系统稳定的原则：A,系统环路总增益在穿越频率（或叫剪切频率，截止频率，交越频率，带宽都是它）处的增益为1或0Db。
高的穿越频率能保正电源快速响应线性和负载的突变，穿越频率受到开关频率的限制，根据采样定理穿越频率必需小于开关频率的一半，因为开关频率可以在输出端开出来，但这个频率必须不被反馈环传递，否则系统将会振荡并如此恶性循环。
实际应用中一般取开关频率的1/4或1/5。
B，在系统在穿越频率处的总相位延迟必需小于（360-45）315度。
45度为相位裕量。
当相位裕量大于45度时，能提供最好的动态响应，高的相位裕量能阻尼振荡并缩短瞬态调节时间获得最少的过冲。
C，系统的开环增益曲线在穿越频率附近的斜率应为-1过0Db。
因为具有-1增益斜率的电路，相位延迟不会超过90度（这里指的是系统总的开环增益曲线）。
要满足上面的三个准则，必需知道如何计算系统中各环节的增益和相位延迟。
要知道如何计算必需先搞清楚以下几个概念：1．系统的传递函数：系统的传递函数定义为输出变动量除以输入变动量也叫增益。
每一部份的传递函数均为该部份的输出除以输入，也叫该部份的增益。
系统的增益即为各环节部份增益的乘积。
增益可以用数值方式表示也可以用Db（分贝）方式表示。
传递函数由幅值和相位因素组成（幅值也就是增益），并可以在博得图上分别以图形表示。
通常我们要把传输函数因式分解成各因式相乘的形式，以便于得到零点各极点。
2．极点：数学上，在传输函数方程中，当分母等于零时出现极点，在博得图上当增益以-1斜率开始递减时的点为一个极点。
3．零点：数学上，在传输函数方程中，当分子等于零时出现零点，在博得图上当增益以+1斜率开始递增时的点为零点，并伴随着90度的相位超前。
第二种零点，即右半平面零点，增益仍以+1斜率递增，它将引起90度的相位滞后而非超前，设计时应使系统的穿越频率大大低于右半平面零点。
反激电源设计及应用之六控制环路设计
反激电源设计及应用之六控制环路设计
一、简介
反激式电源是一种恒功率，半桥及全桥输出的稳压、纹波电源，可以实现从几千至几万瓦输出的宽广应用，包括电机控制、无线电等高功率应用。
反激式电源的控制环路是实现功率控制的关键环路，它的设计是控制电源的重要组成部分，能够实现对输出功率的良好控制，从而保证整个电源能够有效、安全的工作。
1、电路示意图
可以看出，反激式电源控制环路的主要电路结构是以电流反馈电路和电压反馈电路为主要组成部分，其中电流反馈电路有助于实现电流负反馈的控制，而电压反馈电路可以有效地控制输出电压，以保证反激式电源的质量。
2、电流反馈控制
电流反馈控制是反激式电源的主要控制环路，它是电源功率控制的基础。
电流反馈控制主要包括电流保护、负反馈控制和电流分配。
电流保护是电源控制的一项基本功能，它可以有效地限制最大输入电流，以保证电源的安全工作。
负反馈控制可以实现对输出电流的可控控制，而电流分配则可以有效平衡输出电流，以保证反激式电源的平衡工作。
3、电压反馈控制
电压反馈控制是电源输出电压的关键控制回路，是保证电源的安全工作的重要手段。
反激电源的控制环路设计
反激电源的控制环路设计反激电源（flyback power supply）是一种常用的开关电源拓扑结构。
反激电源的控制环路设计关键是根据电源的输出要求和负载特性来选择合适的控制策略，并确定合适的控制器参数。
本文将从控制策略和参数选择两个方面来进行详细探讨。
一、控制策略选择1.常规PWM控制：反激电源最常用的控制策略是基于脉冲宽度调制（PWM）的控制。
PWM控制可以通过改变开关管的导通时间来调整输出电压的大小。
可以选择常规的固定频率PWM控制，也可以选择可变频率PWM控制。
固定频率PWM控制简单且稳定，但效率稍低；可变频率PWM控制可以根据负载需求自适应调整频率，提高了效率，但控制复杂度更高。
2. 反馈控制：反激电源还可以根据输出电压的变化来进行反馈控制。
一种常用的方法是采用电流反馈控制策略，通过感测输出电流进行控制。
可以选择基于电流模式控制（current mode control）或者谐振模式控制（resonant mode control）。
电流模式控制具有抗负载波动能力强、稳定性好的特点，但谐振模式控制在高频率应用中效果更好，可提高效率和功率密度。
3. 工作模式控制：反激电源可采用不同的工作模式，如连续导通模式（continuous conduction mode, CCM）和断续导通模式（discontinuous conduction mode, DCM）。
CCM模式适用于大功率和高转换比应用，具有较小的波动度和较好的调整能力；而DCM模式适用于低功率和低转换比应用，具有简单的控制方案和较高的效率。
4.变压器设计：反激电源中的变压器设计对于控制环路的稳定性和性能至关重要。
变压器的选择应综合考虑输出功率、输入电压范围、输出电压波动和负载特性等因素，合理设计变压器的绕组比例、电感大小和匝数等。
二、参数选择1.参考电压设置：参考电压是控制器的基准电压，用于与反馈信号进行比较。
参考电压的选择应根据输出电压的需求和对稳定性的要求来确定。
电流模式反激电源的环路补偿设计
【 关键词 】 补偿网络；Ｔ Ｌ ４ ３ １ ；反激式电源；相位裕量
Ｇ ｖ ｃ （ ｓ ） 后 的控 制系 统 原理 图 。采 用 电流 型控 制 模 式 ， 由文 献 其传
引 言
递 函 数为 式 （ １ ） 。其 中ｎ 为 反 激变 换 器 一次 侧 与二 次 侧 匝 比 ，Ｌ 为一 次侧 电感量 ，Ｒ ｏ 为输 出 电阻 ，Ｃ 为 输 出滤波 电容 ，Ｒ ｃ 为 输 出滤 波 电
点 。Ｒ ｕ ｐ 与Ｃ ２ 形成 一 个极 点 ，将该 极 点频 率设 置 高于 穿越 频 率来 抑 制 高频 信 号 ，提 高 幅值裕 度 。
１ ． ２ 系统 网络 开 关 电源 的控 制 模 式可 分 为 电压 型和 电流 型两 种 ｌ 。控 制 方式
的不 同会 导致 系 统 的传 递 函数会 有 很大 的不 同 。本 文采 用 电流 型控 制方 式 。采 用 电流模 式 控制 相 当于在 电压环 路 内 引入超 前补 偿 ，其
合 光 耦 器件 构 成 。本 文 以Ｏ Ｂ ２ ２ ６ ３ 为Ｐ Ｗ Ｍ控制 芯 片 ，用 Ｔ Ｌ ４ ３ １ 结 合
一
’
：
＋ 啪 雾 １
㈩ …
（ Ｌ ２） Ｚ
光 耦 组成 反馈 补偿 网络 ，既 能调 节 电源 的动态 响应 ，也 能实现 隔 离 的作 用 。Ｐ ＷＭ 芯 片通 过 检 测反 馈 信 号来 调 节 占空 比从 而使 输 出稳 定 。补偿 网络 可 以提 高低 频增 益 ，设 置合 理 的开环 穿越频 率来 调 节
・１２ ６ ・ 屯子 世 界
图３ Ｐ Ｃ８ １ ７ 与Ｔ Ｌ ４ ３ １ 补 偿 网络
Ｅ Ｌ Ｅ Ｃ Ｔ Ｒ ＯＮＩ Ｃ Ｓ Ｗ ０Ｒ Ｌ Ｄ・ 技 术 交 流
反激电源的控制环路设计
反激電源の控制環路設計一环路设计用到の一些基本知识。
电源中遇到の零极点。
注：上面の图为示意图，主要说明不同零极点の概念，不代表实际位置。
二电源控制环路常用の3种补偿方式。
（1）单极点补偿，适用于电流型控制和工作在DCM方式并且滤波电容のESR零点频率较低の电源。
其主要作用原理是把控制带宽拉低，在功率部分或加有其他补偿の部分の相位达到180度以前使其增益降到0dB. 也叫主极点补偿。
（2）双极点，单零点补偿，适用于功率部分只有一个极点の补偿。
如：所有电流型控制和非连续方式电压型控制。
（3）三极点，双零点补偿。
适用于输出带LC谐振の拓扑，如所有没有用电流型控制の电感电流连续方式拓扑。
三，环路稳定の标准。
只要在增益为1时（0dB）整个环路の相移小于360度，环路就是稳定の。
但如果相移接近360度，会产生两个问题：1）相移可能因为温度，负载及分布参数の变化而达到360度而产生震荡；2）接近360度，电源の阶跃响应（瞬时加减载）表现为强烈震荡，使输出达到稳定の时间加长，超调量增加。
如下图所示具体关系。
所以环路要留一定の相位裕量，如图Q=1时输出是表现最好の，所以相位裕量の最佳值为52度左右，工程上一般取45度以上。
如下图所示：这里要注意一点，就是补偿放大器工作在负反馈状态，本身就有180度相移，所以留给功率部分和补偿网络の只有180度。
幅值裕度不管用上面哪种补偿方式都是自动满足の，所以设计时一般不用特别考虑。
由于增益曲线为-20dB/decade时，此曲线引起の最大相移为90度，尚有90度裕量，所以一般最后合成の整个增益曲线应该为-20dB/decade 部分穿过0dB.在低于0dB带宽后，曲线最好为-40dB/decade，这样增益会迅速上升，低频部分增益很高，使电源输出の直流部分误差非常小，既电源有很好の负载和线路调整率。
四，如何设计控制环路？经常主电路是根据应用要求设计の，设计时一般不会提前考虑控制环路の设计。
反激变换器控制电路的设计
反激变换器控制电路的设计反激变换器（Flyback Converter）是一种常用的电力供应技术，具有简单、高效、经济等优点。
反激变换器主要由开关管、反激变压器、输出滤波电路、反馈控制电路等组成。
设计反激变换器控制电路需要考虑多个因素，如电压、电流、功率、效率、稳定性等。
本文将详细介绍反激变换器控制电路的设计过程。
1.反激变换器结构概述反激变换器是一种应用反激原理的DC-DC转换器，主要用于将输入直流电压转换为输出直流电压。
其基本结构由开关管、反激变压器、输出滤波电路、反馈控制电路等组成。
开关管通过周期性开关操作，使反激变压器储能和释能，从而实现能量转换。
2.反激变换器控制电路设计要点（1）输出电压控制反激变换器需要根据输出电压的需求对开关管进行控制。
一般采用反馈控制电路实现输出电压的稳定控制。
常见的控制方式有电压模式控制和电流模式控制。
在设计过程中，需要根据实际应用需求选择合适的控制模式，并合理设计反馈电路。
（2）电流保护（3）稳定性和抗干扰能力（4）效率优化3.反激变换器控制电路设计步骤（1）确定输入和输出参数：根据实际应用需求，确定输入和输出电压、电流、功率等参数。
（2）选择开关管和变压器：根据输入和输出参数选择合适的开关管和变压器。
（3）设计反馈控制电路：根据输出电压控制需求选择合适的控制模式，并设计合适的反馈控制电路。
（4）设计电流保护电路：根据需求设计电流保护电路，保护电路和负载。
（5）设计稳定性和抗干扰能力：根据需求设计滤波电路、继电器和电源线路等，保证稳定性和抗干扰能力。
（6）效率优化：根据需求进行效率优化设计，如选择合适的开关管、合理控制开关频率等。
（7）系统测试与优化：完成电路设计后，对整个系统进行测试并进行优化，以保证电路的性能和稳定性。
4.结束语反激变换器控制电路的设计是一个复杂而重要的工作，需要综合考虑多个因素，并进行合理的选择和优化。
通过合理设计控制电路，可以实现反激变换器的稳定、高效运行，从而满足不同应用场景的需求。
电流模式控制反激变换器反馈环路的设计
电流模式控制反激变换器反馈环路的设计首先要搞清系统稳定所必需的几个条件：系统稳定的原则：A,系统环路总增益在穿越频率（或叫剪切频率，截止频率，交越频率，带宽都是它）处的增益为1或0Db。
高的穿越频率能保正电源快速响应线性和负载的突变，穿越频率受到开关频率的限制，根据采样定理穿越频率必需小于开关频率的一半，因为开关频率可以在输出端开出来，但这个频率必须不被反馈环传递，否则系统将会振荡并如此恶性循环。
实际应用中一般取开关频率的1/4或1/5。
B，在系统在穿越频率处的总相位延迟必需小于（360-45）315度。
45度为相位裕量。
当相位裕量大于45度时，能提供最好的动态响应，高的相位裕量能阻尼振荡并缩短瞬态调节时间获得最少的过冲。
C，系统的开环增益曲线在穿越频率附近的斜率应为-1过0Db。
因为具有-1增益斜率的电路，相位延迟不会超过90度（这里指的是系统总的开环增益曲线）。
要满足上面的三个准则，必需知道如何计算系统中各环节的增益和相位延迟。
要知道如何计算必需先搞清楚以下几个概念：1．系统的传递函数：系统的传递函数定义为输出变动量除以输入变动量也叫增益。
每一部份的传递函数均为该部份的输出除以输入，也叫该部份的增益。
系统的增益即为各环节部份增益的乘积。
增益可以用数值方式表示也可以用Db（分贝）方式表示。
传递函数由幅值和相位因素组成（幅值也就是增益），并可以在博得图上分别以图形表示。
通常我们要把传输函数因式分解成各因式相乘的形式，以便于得到零点各极点。
2．极点：数学上，在传输函数方程中，当分母等于零时出现极点，在博得图上当增益以-1斜率开始递减时的点为一个极点。
3．零点：数学上，在传输函数方程中，当分子等于零时出现零点，在博得图上当增益以+1斜率开始递增时的点为零点，并伴随着90度的相位超前。
第二种零点，即右半平面零点，增益仍以+1斜率递增，它将引起90度的相位滞后而非超前，设计时应使系统的穿越频率大大低于右半平面零点。
反激电源的控制环路设计
反激電源の控制環路設計一环路设计用到の一些基本知识。
电源中遇到の零极点。
注：上面の图为示意图，主要说明不同零极点の概念，不代表实际位置。
二电源控制环路常用の3种补偿方式。
（1）单极点补偿，适用于电流型控制和工作在DCM方式并且滤波电容のESR零点频率较低の电源。
其主要作用原理是把控制带宽拉低，在功率部分或加有其他补偿の部分の相位达到180度以前使其增益降到0dB. 也叫主极点补偿。
（2）双极点，单零点补偿，适用于功率部分只有一个极点の补偿。
如：所有电流型控制和非连续方式电压型控制。
（3）三极点，双零点补偿。
适用于输出带LC谐振の拓扑，如所有没有用电流型控制の电感电流连续方式拓扑。
三，环路稳定の标准。
只要在增益为1时（0dB）整个环路の相移小于360度，环路就是稳定の。
但如果相移接近360度，会产生两个问题：1）相移可能因为温度，负载及分布参数の变化而达到360度而产生震荡；2）接近360度，电源の阶跃响应（瞬时加减载）表现为强烈震荡，使输出达到稳定の时间加长，超调量增加。
如下图所示具体关系。
所以环路要留一定の相位裕量，如图Q=1时输出是表现最好の，所以相位裕量の最佳值为52度左右，工程上一般取45度以上。
如下图所示：这里要注意一点，就是补偿放大器工作在负反馈状态，本身就有180度相移，所以留给功率部分和补偿网络の只有180度。
幅值裕度不管用上面哪种补偿方式都是自动满足の，所以设计时一般不用特别考虑。
由于增益曲线为-20dB/decade时，此曲线引起の最大相移为90度，尚有90度裕量，所以一般最后合成の整个增益曲线应该为-20dB/decade 部分穿过0dB.在低于0dB带宽后，曲线最好为-40dB/decade，这样增益会迅速上升，低频部分增益很高，使电源输出の直流部分误差非常小，既电源有很好の负载和线路调整率。
四，如何设计控制环路？经常主电路是根据应用要求设计の，设计时一般不会提前考虑控制环路の设计。
反激式变换器环路分析与建模
反激式变换器环路分析与建模Technical Note 安森美半导体应用系列技术笔记AN01010101 V1.00 Date: 2012/09/18类别内容关键词反激，环路建模摘要本文采用基于传递函数的经典控制理论，介绍了反激式变换器的功率级和补偿网络分别在CCM模式和DCM模式下的小信号模型，并基于NCP1200及NCP1015构建反激式变换器，在Matlab环境下验证所建数学模型的合理性。
广州周立功单片机发展有限公司修订历史目录第1章反激式变换器环路分析与建模 (1)1.1 概述 (1)1.2 基础概念 (1)1.2.1 与环路分析相关的几个概念 (1)1.2.2 性能优良的开关电源的设计目标 (3)1.3 传递函数的建立 (4)1.3.1 补偿网络传函（Hs） (4)1.3.2 功率级传函（Gs） (6)1.4 Matlab分析 (7)1.5 总结 (9)第1章反激式变换器环路分析与建模1.1 概述在反激式开关电源的设计中，对于缺乏设计经验的工程人员，闭环回路相关参数的调试将会耗去大量的时间和精力。
最让开发人员困惑的是，当自己设计的开关电源表现不佳（比如噪声过大、空载震荡、开机过冲太大等）时，不知道该调整电路中的哪些参数来得到想要的性能。
众所周知，开关电源是一个典型的闭环控制系统，而且是一个高度非线性时变系统。
一般而言，涉及到非线性的系统需要通过现代控制理论的方法去研究，不过，基于矩阵变换的现代控制理论虽然模型精确但建模极为复杂，这一点令开关电源的开发人员望而却步。
在实际工程应用中，非线性系统可以近似线性化处理（相关理论可参考胡寿松版《自动控制原理》第二章内容），从而在保证合理性的情况下，降低研究问题的难度。
因此，采用基于传递函数经典控制理论被广泛应用于实际工程分析中，当然，本文讨论的反激式变换器的建模问题，果断地采用了这种方法。
本文尝试对应用比较广泛的反激式变换器进行建模分析，包括功率级和补偿网络两部分，并在Matlab环境下编写m文件，利用Bode图分析其开环传递函数的幅频特性曲线和相频特性曲线，以及动态响应特性。
反激变换器控制电路的设计
对 ( 4 ) 式 进 行 微 分 , 可 得 误 差 放 大 器 到
UC3842 的 1 脚的传递函数 :
Ω。 k Ω。根据式 通过测量 , RCOM P的阻值约为 1. 5 k
( 3 ) ,欲使 U COM P的电压值在负载变化的范围内线
△YCOM P = kRCOM P /R5 △U K
( 5)
图 2 电流型反激电路的补偿设计
F ig. 2 The com pen sa tin g design of flyback converter w ith curren t - m ode con trol
要进行补偿设计 , 首先要根据除补偿电路以 外传递函数的伯德图设计相应补偿电路的伯德 图 。补偿后系统的开环伯德图要求 : ① 在低频段 有较高的增益以抑制电网的纹波 ; ② 在带宽频率 (增益为 0 dB 处的频率 ) 处的增益斜率为 - 20
100 kHz。
由于 UC3842 的 1 脚电压 UCOM P是通过光耦 三极管的电流控制的 , 当 ICE超过 UC3842 内部放 大器输出电流的上限电流 ( 0. 5mA ) 时 , UCOM P 降 低 , 其关系满足 ( 3 ) 式 。
U COM P = 6 - ( ICE - 0. 5 × 10 ) RCOM P
1 + S / 15 385 1 + S / 133. 3
( 12 )
在带宽频率处补偿电路的传递函数的增益应 该等于 GPF在该频率处增益的负数 。而 GPF在带 宽频率处的增益由 ( 14 )式给出 。 Gfco = 20 log36 - 20 log ( 2 500 / 21 ) = - 10. 38 dB
( 14 )
式中可以看出由滤波电容等效电阻引起的零点频 率为 fESR = 2500 Hz, 传递函数的转折频率为 fo = 21. 2 Hz。 GPF对应的伯德图如图 2 所示 。
