P-90B型耙斗式装载机设计说明书

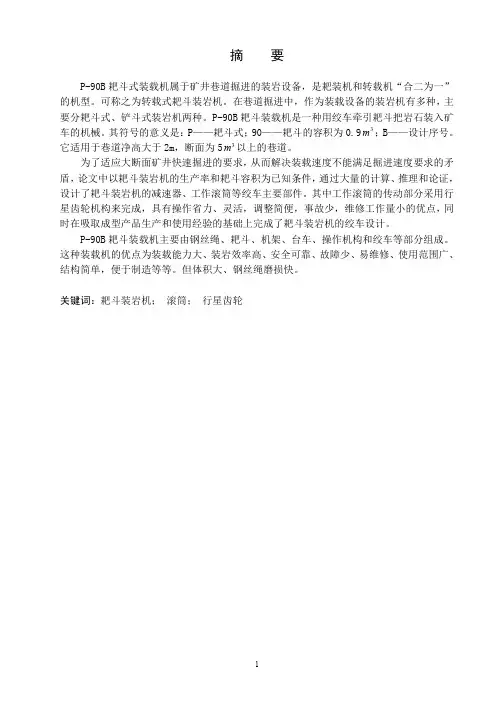

摘
要
P-90B 耙斗式装载机属于矿井巷道掘进的装岩设备，是耙装机和转载机“合二为一” 的机型。可称之为转载式耙斗装岩机。在巷道掘进中，作为装载设备的装岩机有多种，主要分耙斗式、铲斗式装岩机两种。P-90B 耙斗装载机是一种用绞车牵引耙斗把岩石装入矿车的机械。其符号的意义是： P——耙斗式； 90——耙斗的容积为 0.9 m3 ； B——设计序号。 3 它适用于巷道净高大于 2m，断面为 5 m 以上的巷道。为了适应大断面矿井快速掘进的要求，从而解决装载速度不能满足掘进速度要求的矛盾，论文中以耙斗装岩机的生产率和耙斗容积为已知条件，通过大量的计算、推理和论证，设计了耙斗装岩机的减速器、工作滚筒等绞车主要部件。其中工作滚筒的传动部分采用行星齿轮机构来完成，具有操作省力、灵活，调整简便，事故少，维修工作量小的优点，同时在吸取成型产品生产和使用经验的基础上完成了耙斗装岩机的绞车设计。 P-90B 耙斗装载机主要由钢丝绳、耙斗、机架、台车、操作机构和绞车等部分组成。这种装载机的优点为装载能力大、装岩效率高、安全可靠、故障少、易维修、使用范围广、结构简单，便于制造等等。但体积大、钢丝绳磨损快。关键词：耙斗装岩机；滚筒；行星齿轮
5 行星轮的设计...................................................................................................... 30
5.1 工作滚筒行星机构设计................................................................................................ 30 5.2 空程滚筒行星机构的设计............................................................................................ 39

耙斗装岩机绞车设计

摘要P-90B耙斗装载机属于矿井巷道掘进的装岩设备，是耙装机和转载机“合二为一”的机型。

可称之为转载式耙斗装岩机。

在巷道掘进中，作为装载设备的装岩机有多种，主要分耙斗式、铲斗式装岩机两种。

P-90B耙斗装载机是一种用绞车牵引耙斗把岩石装入矿车的机械。

其符号的意义是：P——耙斗式；90——耙斗的容积为0.93m；B——设计序号。

它适用于巷道净高大于2m，断面为53m以上的巷道。

为了适应大断面矿井快速掘进的要求，从而解决装载速度不能满足掘进速度要求的矛盾，论文中以耙斗装岩机的生产率和耙斗容积为已知条件，通过大量的计算、推理和论证，设计了耙斗装岩机的减速器、工作滚筒、空程滚筒等绞车主要部件。

其中工作滚筒和空程滚筒的传动部分采用行星齿轮机构来完成，具有操作省力、灵活，调整简便，事故少，维修工作量小的优点，同时在吸取成型产品生产和使用经验的基础上完成了耙斗装岩机的绞车设计。

P-90B耙斗装载机主要由钢丝绳、耙斗、机架、台车、操作机构和绞车等部分组成。

这种装载机的优点为装载能力大、装岩效率高、安全可靠、故障少、易维修、使用范围广、结构简单，便于制造等等。

但体积大、钢丝绳磨损快。

关键字: 耙斗装岩机、滚筒、行星齿轮ABSTRACTThe P-90B scraper bucket loads machine to belong to mineral well tunnel to dig into of pack a rock equipments, is the model that the rake packs machine and turns to carry the machine"match two is one".Can call it as to turn the carry type scraper bucket to pack rock machine.In the tunnel dig into, Be load an equipments to pack the rock machine contain variety, main cent scraper bucket type, bucket type pack rock machine 2 kinds.P-90B scraper bucket's loading machine is a kind of machine which leads scraper bucket to pack the rock into a mineral car with the winch.The meaning of its sign BE:P——Scraper bucket type;90——the capacity of scraper bucket is 0.9;B——design ordinal number.It is applicable to tunnel clean and high and big in 2 ms, the cross section is 5 above tunnels.For adapting a big cross section mineral, the well digs quickly into of request, solving to load speed thus can't satisfy to dig into the antinomy of with speed request, in the thesis with the scraper bucket pack rate of production and scraper bucket of rock machine capacity for have already known a condition, pass a great deal of calculation and reason logically with argument, design scraper bucket to pack the deceleration machine of rock machine and work roller, empty distance roller etc. the winch main parts.Work among them roller with empty the distance roller spread to move the planet wheel gear of the part adoption organization to complete, having operation labor-saving, vivid, adjust simple, the trouble is little, maintaining the workload small advantage, completing scraper bucket to pack the winch design of rock machine in absorbing to model product production and using empirical foundation in the meantime.The P-90B scraper bucket loads machine to mainly constitute to from the parts such as steel wire rope, scraper bucket , machine, trolley, operation organization and winch etc.This kind of advantage that load machine for load an ability greatly and pack a rock efficiency high, safety credibility, break down little, maintain, use scope easily widely, structure simple, easy to manufacturing etc..But the physical volume is big, the steel wire rope wear away quickly. Keywords: scraper loader 、drum、planet gear.目录1 前言 (1)2总体设计 (5)§2.1 设计总则 (5)§2.2 已知条件 (5)§2.3 电动机的选型 (5)§2.4 牵引钢丝绳直径的确定 (7)§2.5 传动比的分配及行星轮齿数的确定 (8)§2.6 卷筒直径的确定 (10)3减速器的设计 (11)§3.1 传动装置的运动和动力参数的确定 (11)§3.2 高速级传动装置的运动和动力参数计算 (12)§3.3 低速级传动装置的运动和动力参数计算 (19)4轴的设计 (28)§4.1 轴的确定与校核 (28)§4.2 轴承的选择与校核 (33)§4.3 花键的选择与校核 (36)5 行星轮设计 (36)§5.1 工作滚筒行星机构的设计 (36)§5.2 空程滚筒行星机构的设计 (48)结论 (59)致谢 (60)参考文献 (61)1 前言一．绞车的简介P-90B型耙斗式装载机的绞车是采用行星轮传动的双滚筒绞车，它由电动机、减速器、带式制动闸、空程滚筒、工作滚筒、辅助闸和绞车架等部分组成。

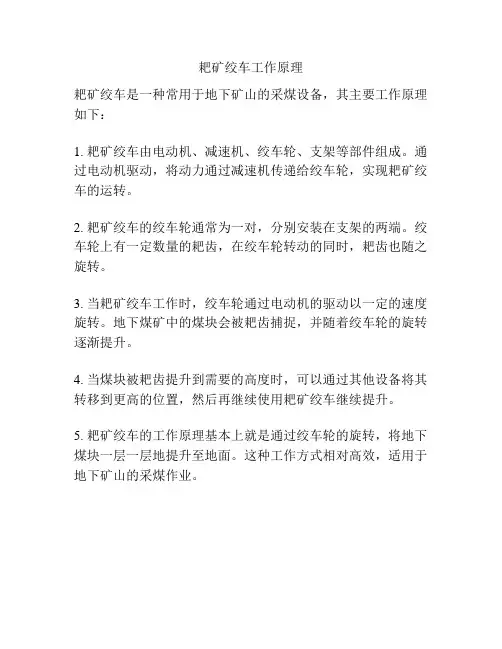

耙矿绞车工作原理

耙矿绞车工作原理
耙矿绞车是一种常用于地下矿山的采煤设备，其主要工作原理如下：
1. 耙矿绞车由电动机、减速机、绞车轮、支架等部件组成。

通过电动机驱动，将动力通过减速机传递给绞车轮，实现耙矿绞车的运转。

2. 耙矿绞车的绞车轮通常为一对，分别安装在支架的两端。

绞车轮上有一定数量的耙齿，在绞车轮转动的同时，耙齿也随之旋转。

3. 当耙矿绞车工作时，绞车轮通过电动机的驱动以一定的速度旋转。

地下煤矿中的煤块会被耙齿捕捉，并随着绞车轮的旋转逐渐提升。

4. 当煤块被耙齿提升到需要的高度时，可以通过其他设备将其转移到更高的位置，然后再继续使用耙矿绞车继续提升。

5. 耙矿绞车的工作原理基本上就是通过绞车轮的旋转，将地下煤块一层一层地提升至地面。

这种工作方式相对高效，适用于地下矿山的采煤作业。

矿用绞车知识点总结图

矿用绞车知识点总结图一、矿用绞车的概念和分类矿用绞车是一种用于矿山和矿井中提升、拉拽和牵引物料的专用设备，它能有效地提高矿井作业效率，保证生产安全和减轻劳动强度。

根据其使用场景和功能特点，矿用绞车可分为升降绞车、拉拽绞车和混合绞车等不同类型。

1. 升降绞车升降绞车是用于垂直提升和下放物料的专用设备，通常应用于矿井井筒、提升井和升降井中，用于提升矿石、煤炭、人员和设备等。

升降绞车通常包括卷筒、绞车架、制动器、电机、传动装置和控制系统等部件。

2. 拉拽绞车拉拽绞车是用于水平牵引和拉拽物料的专用设备，通常应用于矿井和采矿工作面上，用于拉拽输送带、输送车、矿车和工业机械等。

拉拽绞车通常包括卷筒、绞车架、制动器、电机、传动装置和控制系统等部件。

3. 混合绞车混合绞车是一种集升降和拉拽功能于一体的绞车，通常应用于矿井井筒和采矿工作面上，用于提升和拉拽物料。

混合绞车通常包括卷筒、绞车架、制动器、电机、传动装置和控制系统等部件。

二、矿用绞车的结构和工作原理矿用绞车通常由卷筒、绞车架、制动器、电机、传动装置和控制系统等主要部件组成。

其工作原理是通过电机驱动传动装置带动卷筒旋转，卷筒绳索绕转，从而实现物料的提升、下放、拉拽和牵引。

1. 卷筒卷筒是矿用绞车的核心部件，通常由卷筒筒体、绳轮、绞绳装置和润滑系统组成。

卷筒的主要功能是绕绳、绞绳和牵引物料，其结构和性能直接影响到绞车的运行效率和安全性。

2. 绞车架绞车架是矿用绞车的支撑结构，通常由主梁、侧梁和支撑架等组成。

绞车架的主要功能是承载卷筒和传动装置，同时保证绞车的稳定性和安全性。

3. 制动器制动器是矿用绞车的重要安全装置，通常由制动鼓、制动片、制动器轴、制动器梁和液压系统等组成。

制动器的主要功能是在绞车运行过程中实现停车和紧急制动，保证绞车的安全性和稳定性。

4. 电机电机是矿用绞车的动力源，通常由交流电机、直流电机和异步电机等形式。

电机的主要功能是为传动装置提供动力，带动卷筒旋转，实现物料的提升、下放、拉拽和牵引。

绞车工作原理

绞车工作原理绞车是一种常见的起重设备，广泛应用于建筑工地、港口码头、矿山等场所。

它通过绞盘的工作原理实现物体的升降和悬挂运输。

本文将详细介绍绞车的工作原理及其相关知识。

一、绞车的组成部分绞车主要由电动机、减速器、绞盘、制动器、钢丝绳等组成。

电动机提供动力，通过减速器将电动机的高速旋转转换为绞盘的低速旋转，绞盘通过钢丝绳与物体相连，实现物体的升降运动。

制动器用于控制绞盘的停止和固定物体的位置。

二、绞车的工作原理绞车的工作原理基于力的平衡和杠杆原理。

当电动机启动时，通过减速器将电动机的高速旋转转换为绞盘的低速旋转。

绞盘上的钢丝绳与物体相连，物体的重力作用下，钢丝绳受到拉力。

根据力的平衡原理，绞盘所施加的拉力等于物体的重力。

通过控制绞盘的旋转方向和速度，可以实现物体的升降运动。

三、绞车的工作过程1. 启动绞车：将电动机启动，电动机的转动通过减速器传动到绞盘上，使绞盘开始旋转。

2. 物体升降：绞盘的旋转带动钢丝绳卷绕或放出，根据绞盘的旋转方向和速度，物体可以向上或向下运动。

3. 制动停止：当物体达到所需位置时，通过制动器固定绞盘，停止绞盘的旋转，使物体停留在指定位置。

四、绞车的应用领域绞车广泛应用于各个领域，如建筑工地、港口码头、矿山等。

在建筑工地中，绞车常用于吊装建筑材料、安装大型设备等；在港口码头中，绞车用于装卸货物、吊装集装箱等；在矿山中，绞车用于提升矿石、运输矿石等。

五、绞车的安全注意事项1. 在使用绞车前，应检查绞车的各个部件是否正常运行，确保安全可靠。

2. 在操作绞车时，应按照操作规程进行，严禁超载操作，以免造成事故。

3. 在绞车运行过程中，应定期检查绞盘、钢丝绳等部件的磨损情况，及时更换损坏的部件。

4. 在绞车停止使用后，应切断电源，确保绞车处于停止状态，避免意外发生。

绞车作为一种重要的起重设备，其工作原理简单而有效。

通过电动机、减速器和绞盘的协同作用，实现物体的升降运动。

在使用绞车时，需要注意安全事项，确保操作过程安全可靠。

耙矿绞车使用说明

耙矿绞车的结构说明
耙矿绞车由减速装置、主卷筒、副卷筒、操纵装置、钢绳导向装置和电动机。这些部件分别装在壳体内外，壳体是一个具有较好钢性的部件，既起保护、支撑作用，又承受全部载荷。它用螺栓固定在与基础相连的二根滑道上。双筒绞车有一个主卷筒（装在右侧，即靠近电动机的一侧），一个副卷筒（装在左侧）。三筒绞车有一个主卷筒（装在中间），二个副卷筒（装在左边和右边）。三筒绞车也可以装二个主卷筒（装在右侧和中间），一个副卷筒（装在左侧），每一个卷筒都相应有一个操纵装置和一个钢绳导向装置。
耙矿绞车的使用和维护
1、钢丝绳的损坏由于采场工作条件较劣,钢丝绳与矿物接触而产生摩擦，这仅是造成钢丝绳磨损的原因之一。而钢丝绳在卷筒上不规则缠绕，挤压致坏是另一个不可忽视的原因。道理很简单,前一层缠绕较松弛，后一层缠绕较紧时，则上层钢丝绳必压入下一层钢丝绳间隙中，造成挤压钢丝绳,甚至将下一层钢丝绳挤偏。另一方面，由于缠绕松弛,钢丝绳易弯曲打结,不易拉直，也加速钢丝绳的损坏。解决办法，一是尽量规则缠绕，二是当发现不规则缠绕时，司机应将耙斗退回后重新缠绕。 2、减速器发热或齿轮损坏由于采场照明条件较差，减速器放油孔或其他部位漏、渗油时，不易被发现,造成缺油甚至无油运转，致使减速器发热甚至将传动齿轮损坏。建议绞车制造部门在减速器上增设油位指示装置。除此之外,司机应经常检查，以便保证减速器有足量的润滑油。
耙矿绞车的故障和检修
耙矿绞车是比较简单可靠的设备，平时运转故障很少，但有时也发生一些问题。比如闸带断裂，电动机座裂纹，电动机转动而卷筒不能缠绕钢丝绳等。闸带断裂和电动机座出现裂纹，是由于过负荷引起的。在电耙绞车工作过程中，耙斗有时遇到过大的阻力，前进困难，这时应当将耙斗后退一个距离,然后再继续耙运；千万不能硬拉，以免损坏电耙设备和发生人身事故。绞车的闸带是用2毫米厚的钢板和8毫米厚的石棉板铆成一体做成的。由于闸带绕卷筒一周，当闸住旋转的卷筒时，各处弹性变形差异很大，受力状态也不同，据分析和实践证明，靠近闸带头内地方最容易断裂。通过几个单位的多次革新试验，去掉沉重的铸造闸带头，并把闸带分成三节用小轴铰接起来效果最好。这样，闸带各段弹性变形较均匀，对制动轮的闸紧程度有自行调节作用，可使闸带寿命延长五倍以上。操纵制动不灵活，是由于闸把拉杆和弹簧调整的不合适，或者制动轮缘上有油污及灰尘等杂物，使摩擦力大大减小而引起的。发现这种情况，必须及时调整闸把拉杆和弹簧，控制好闸带与制动轮缘的间隙，使闸把的制动行程在200-300毫米范围内即可。

矿用绞车基础图

南煤矿机械厂
注：1、绞车硐室长×宽×高≥4m×3.8m×2.2m 2、滚筒中心线要与轨道中心线在一条线上
2、宿州龙华
注：1、绞车硐室长×宽×高≥4m×3.6m×2.2m 2、滚筒中心线要与轨道中心线在一条线上
五、JWB110J-1200 型无极绳绞车
注：1、绞车硐室长×宽×高≥4.5m×3.3m×2.5m 2、滚筒中心线要与轨道中心线在一条线上
绞车基础图
一、JD-1 型调度绞车
注：1、绞车硐室长×宽×高≥2.8m×2.6m×2.2m 2、滚筒中心线要与轨道中心线在一条线上
二、JD-1.6 型调度绞车
注：1、绞车硐室长×宽×高≥3m×2.9m×2.2m 2、滚筒中心线要与轨道中心线在一条线上
三、JD-2.5 型调度绞车
注：1、绞车硐室长×宽×高≥ 3.5m× 3.5m× 2.2m 2、滚筒中心线要与轨道中心线在一条线上

矿用运输绞车基础知识讲解

煤矿小绞车司机安全操作规程
第12条试空车：可松开离合闸，压紧制动闸，起动绞车空转，应无异常响声和震动，无甩油现象。
第13条通过以上检查，发现问题必须向上级汇报，处理好后方可开车。
（三）、起动第14条听到清晰、准确的信号后，闸紧制动闸，
松开离合闸按信号指令方向起动绞车空转并察红灯是否示警。
矿用运输绞车基础知识
一矿用运输绞车的作用
JYB系列运输绞车主要适用于煤矿井下和其它矿山在倾角小于30°的巷道牵引矿车。
二型号含义
例：我们回风下山用的运输绞车型号为JYB50X1.4 其表示为基准层钢丝绳静拉力为50KN,基准层速度为1.4m/s的矿用隔爆型运输绞车。
三、结构特征与工作原理
煤矿小绞车司机安全操作规程
第4条小绞车硐室（或安装地点）应挂有司机岗位责任制和小绞车管理牌板（标明：绞车包机人、型号、功率、配用绳径、牵引长度、牵引车数、最大载荷、巷道长度坡度等）。第5条必须执行“行车不行人，行人不行车”的规
定，并在运输巷道内及中间车场等处安装示警红灯，由司机操纵，开车红灯亮，停车红灯灭。第6条小绞车司机必须穿工作服，扎紧袖口，精力集中，谨慎操作，不得擅自离岗，不做与本岗无关的事情，行车时不准与他人交谈。
煤矿小绞车司机安全操作规程
第9条检查小绞车制动闸和工作闸（离合闸）。闸带必须完整无断裂，磨损余厚不得小于4毫米，铜或铝铆钉不得磨闸轮，闸轮磨损不得大于2毫米，表面光洁平滑，无明显沟痕，无油泥。各部螺栓、销、轴、拉杆螺栓及背帽、限位螺栓等完整齐全，无弯曲、变形。施闸后，闸把位置在水平线以上 30°～40°即应闸死，闸把位置严禁低于水平线。（其它小绞车闸的工作行程不得超过全行程的 2/3～4/5，此位即应闸死。

55KW矿用调度绞车说明

55K W矿用调度绞车说明-CAL-FENGHAI.-(YICAI)-Company One155KW矿用调度绞车说明山东济宁中煤，JD-4型调度绞车，55千瓦调度绞车JD-4型调度绞车原型号JD-55型调度绞车调度绞车，绞车， JD-4型调度绞车，卷扬机，JD系列调度绞车，JD-55型调度绞车济宁中煤矿业机电设备有限公司专业生产P系列耙抖装岩机、JD系列调度绞车、JH系列回柱绞车、JSD(H)B型系列双速多用绞车、JYB 型系列运输绞车、JTKB型系列矿用提升绞车、型张紧绞车、JPB型系列耙矿绞车、TZG型系列固定天轮。

以上产品均获有矿用产品安全标志证书。

JD-4(55)型调度绞车用于矿井井底车场,中间巷道,采区运输巷调度编组的空车和重车,也可用于上下山,掘进头调度单个矿车。

JD-4型调度绞车原型号JD-55型调度绞车的主要参数：调度绞车主要性能产品型号 JD-4外层钢丝绳最大静张力 /kn 40外层钢丝绳绳速 /m/s总减速比钢丝绳直径 /mm 22卷筒尺寸 /mm 580×600电动机型号 YBk2-280M-6功率 kw 55转速 r/min 980电压v 660/380或660/1140外形尺寸（长×宽×高）mm 2500×1965×1425绞车重量（包括电机）kg 3800电压v 660/380外形尺寸（长×宽×高）mm 1805×1358×1480绞车重量（包括电机）kg 2755本公司专业生产各种型号矿用提升绞车，矿用吊桶，钩头装置，各种型号的凿井绞车，回柱绞车，调度绞车，欢迎选购！供应商：季晓敏电话：手机：。

JH-5、JH-8绞车、JH-14绞车、JH-20绞车说明书

JH-5、JH-8绞车一、用途JH系列回柱绞车主要供煤矿井下回柱放顶之用。

特别适用于薄煤层和急倾斜煤层采煤工作面，亦可用来拖运重物和调度车辆。

绞车配有隔爆电气设备，可用于有煤尘及瓦斯的矿井。

二、主要技术参数三、传动系统概述1、传动系统图2、主要组成部件及其结构特征本绞车是由隔爆电动机、弹性联轴节（JH-5使用一对斜齿轮，不用联轴节）、蜗轮减速机、过桥齿轮、卷筒、底座等部件组成。

绞车传动零件的支承、分别采用滑动轴承和滚动轴承。

绞车传动零件的主要技术参数和滚动轴承的型号、数量按传动系统图排号列于下表。

各部件的结构及其特征：1）电动机绞车采用专用隔爆电动机、电动机为F级绝缘。

2）减速机构减速器采用一级圆弧蜗轮和一级齿轮传动。

在蜗轮传动机构中蜗杆左端装有调节环和紧定螺钉等零件，右端装有轴承盖，挡盖等零件，用来调节蜗轮轴向位置和轴承轴向间隙。

JH-8型在挡盖右侧蜗轮轴上装有内齿离合器，与内齿离合器相啮合的徘徊齿轮，与蜗轮轴滑动配合，操纵手柄，拨叉拨动徘徊齿轮沿蜗轮轴左右滑动，达到与内齿离合器离合的目的。

（JH-5无离合器）。

蜗轮箱体由箱盖、箱底上下两部分合成，右侧下部有放油孔。

3）过桥齿轮部件过桥齿轮是为了适应绞车结构上的需要（加大卷筒轴和蜗轮轴的中心距）而设置的，心轴固定在箱体中部。

过桥齿轮轴心钻油孔，外端加油塞，组成挤压式油杯。

4）卷筒部件卷筒部件主要由主轴、卷筒、大齿轮、轴承座等组成。

大齿轮固定在卷筒上，卷筒安装在卷筒主轴上的两个滚动轴承上。

主轴两端用轴承支座和齿轮箱壁支承。

卷筒上设有穿绳孔，将绳头穿入后用绳卡和螺钉紧固。

5）底座底座是用槽钢及钢板焊接，呈长条形，雪橇状。

卷筒部件、蜗轮减速机部件、电动机等部件，自左至右分别装在底座上形成一个整体。

底座上焊有钢环，以便绞车在井下安装、固定及移动、拖运之用。

四、润滑蜗轮减速机内采用蜗轮蜗杆油润滑，油面应不低于蜗杆中心。

蜗轮轴上滚动轴承用III 号钙基润滑脂润滑。

JSDB-10双速多用绞车PPT课件

.
5
JSDB-10双速多用绞车参数
• 慢速外层最大静张力：100KN • 快速外层最大静张力：12KN • 卷筒容绳量：120m • 钢丝绳直径：20mm • 电动机功率：18.5kw • 总重量：2000kg • 外形尺寸：2630*770*855mm
.
6
感谢您的关注
.
7
• 秦经理——18660761639
.
3
JSDB-10双速多用绞车产品说明
• JSDB型双速多用绞车系列产品在技术原理上，采用“快、慢两个速度，其慢速可代替现有的回柱绞车和慢速绞车，其快速可代替现有的调度绞车和运输绞车。
.
4
• JSDB-10双速多用绞车在结构特点上，不仅实现了小结构，大拉力的特点，也实现了长条形对称结构特点，适合于煤矿井下狭小的作业空间，操作灵活方便。它克服了目前慢速、回柱等系列绞车存在的传动效率低，寿命短，工效低等特点，也克服了调度、运输等系列绞车存在的牵引力小，宽型结构等特点。
JSDB-10双速多用绞车
作者：ZMXX006
.
1
JSDB-10双速多用绞车产品图片
.
2
JSDB-10双速多用绞车产品概述
• JSDB-10型双速绞车主要部件有：绞车主机、耙斗、滑轮。耙矿绞车有防爆和不防爆两种作业环境，根据电机不同，来完成对客户对防爆的需求。通常对于矸石较少、主要以煤块为主的作业，采用钢板耙斗就可以；如硬度比较大的矸石等，采用铸钢耙斗。

矿用绞车结构与工作原理

第一章绞车的结构与工作原理一、目的：1、了解绞车的分类2、掌握部分绞车的结构与工作原理二、重点：矿用提升绞车的结构与工作原理三、时间：四、方法：讲述五、过程：第一节概述1、绞车的主要用途1）作为提升设备2）作为运搬设备2、绞车的矿山生产中的重要性是中小型矿山的主要提升设备，一旦发生事故就会影响全矿生产，甚至导致全矿停产和人员伤亡。

3、对绞车工的要求：作为一个合格的绞车操作工，应熟悉了解所使用的各类绞车性能、结构、和工作原理，撑握正确的操作方法，加强设备维修和管理，确保各类绞车的生产安全及经济运转，防止事故发生。

4、绞车的分类：1）按钢丝绳缠绕方式：可分为缠绕式绞车和磨擦式绞车2）按滚筒个数：可分为单滚洞式绞车和多滚筒式绞车3）按传动方式：可分为齿轮传动绞车和液压传动绞车4）按防爆性能：可分为防爆绞车和非防爆绞车5）按滚筒直径：可分为1.6m、1.2m、0.8m及其以下绞车6）按驱动动力：可分为电动绞车和风动绞车7）按用途的不同：可分为矿用提升绞车、凿井绞车、耙矿绞车、调度绞车、回柱绞车等第二节矿用提升绞车一、老系列JT1600（1200）mm型矿用提升绞车1、单滚筒提升绞车1）主要技术特性（参教材表1-1）2）结构及工作原理单滚筒提升绞车按不同的结构有A、B、C三种型式。

A型和B型主要区别于主轴承：A型为铜瓦；B型为3516双列向心球面滚子轴承；C型是在A、B型的基础上加了液压推杆制动器。

其结构主要由主轴装置、减速装置、联轴器、制动器、齿轮、机座、电动机等部分组成。

2、双滚筒绞车结构主要由基座、主轴装置、减速器、弹性联轴器、提升电动机、牌坊式深度指示器、手动工作制动器及重锤-电磁铁丝杠螺母操纵的瓦块式安全制动器等组成。

二、新系列JT1600（1200）型矿用提升绞车：1、组成由主轴装置、齿轮联轴器、中心驱动减速器、弹性联轴器、提升电动机、盘式制动器、液压站、斜面操纵台及圆盘式深度指示器等组成。

2、与老系列区别：1）制动2）深度指示器一、技术特性（参教材表1-5）二、结构与工作原理1、结构（1）主轴装置（2）中间轴装置（3）工作制动器（4）安全制动器（5）蜗轮减速器（6）粉未联轴器（7）棘爪及操纵装置（8）机座2、工作原理第四节耙矿绞车一、主要技术特性（参教材表1-6）二、耙矿绞车结构及工作原理1、结构（1）、减速装置（2）、主卷筒、副卷筒（3）、操纵装置（4）、纲丝绳导向装置2、工作原理一、用途主要用于矿山地面和井下牵引车辆及其他辅助运输和搬运作业，适用于不长的距离内移动矿车。

矿用绞车工作原理

矿用绞车工作原理
矿用绞车是一种用来提升和拖拉重物的设备。

其工作原理基于绞车的机械原理。

矿用绞车主要由绞车机构、传动机构和控制系统组成。

绞车机构包括绞盘、钢丝绳和滑轮等部件。

传动机构通常采用电机、变速器和齿轮等装置。

控制系统用于控制绞车的起停、升降速度和方向等。

当启动绞车时，电机通过传动机构驱动绞盘旋转，绞盘上缠绕的钢丝绳也随之转动。

重物通过钢丝绳挂在绞盘上，并通过绞盘的旋转实现提升或拖拉的目的。

钢丝绳穿过滑轮，使重物的重力转化为绞盘旋转的动力，并通过控制系统调节所需的升降速度和方向。

为了保证矿用绞车的安全运行，通常会采取一系列的安全措施。

例如，安装紧急制动装置，以便在紧急情况下能够迅速停止绞车的运动。

此外，还需要进行定期检查和维护，以确保各个部件的正常工作和耐久性。

总的来说，矿用绞车通过绞车机构的旋转运动，将电能转化为机械能，从而实现重物的升降和拖拉。

工作原理简单、可靠，被广泛应用于矿井中的物料运输和施工工地等场合。

矿用绞车结构与工作原理

第一章绞车的结构与工作原理一、目的：1、了解绞车的分类2、掌握部分绞车的结构与工作原理二、重点：矿用提升绞车的结构与工作原理三、时间：四、方法：讲述五、过程：第一节概述1、绞车的主要用途1）作为提升设备2）作为运搬设备2、绞车的矿山生产中的重要性是中小型矿山的主要提升设备，一旦发生事故就会影响全矿生产，甚至导致全矿停产和人员伤亡。

3、对绞车工的要求：作为一个合格的绞车操作工，应熟悉了解所使用的各类绞车性能、结构、和工作原理，撑握正确的操作方法，加强设备维修和管理，确保各类绞车的生产安全及经济运转，防止事故发生。

4、绞车的分类：1）按钢丝绳缠绕方式：可分为缠绕式绞车和磨擦式绞车2）按滚筒个数：可分为单滚洞式绞车和多滚筒式绞车3）按传动方式：可分为齿轮传动绞车和液压传动绞车4）按防爆性能：可分为防爆绞车和非防爆绞车5）按滚筒直径：可分为1.6m、1.2m、0.8m及其以下绞车6）按驱动动力：可分为电动绞车和风动绞车7）按用途的不同：可分为矿用提升绞车、凿井绞车、耙矿绞车、调度绞车、回柱绞车等第二节矿用提升绞车一、老系列JT1600（1200）mm型矿用提升绞车1、单滚筒提升绞车1）主要技术特性（参教材表1-1）2）结构及工作原理单滚筒提升绞车按不同的结构有A、B、C三种型式。

A型和B型主要区别于主轴承：A型为铜瓦；B型为3516双列向心球面滚子轴承；C型是在A、B型的基础上加了液压推杆制动器。

其结构主要由主轴装置、减速装置、联轴器、制动器、齿轮、机座、电动机等部分组成。

2、双滚筒绞车结构主要由基座、主轴装置、减速器、弹性联轴器、提升电动机、牌坊式深度指示器、手动工作制动器及重锤-电磁铁丝杠螺母操纵的瓦块式安全制动器等组成。

二、新系列JT1600（1200）型矿用提升绞车：1、组成由主轴装置、齿轮联轴器、中心驱动减速器、弹性联轴器、提升电动机、盘式制动器、液压站、斜面操纵台及圆盘式深度指示器等组成。

2、与老系列区别：1）制动2）深度指示器一、技术特性（参教材表1-5）二、结构与工作原理1、结构（1）主轴装置（2）中间轴装置（3）工作制动器（4）安全制动器（5）蜗轮减速器（6）粉未联轴器（7）棘爪及操纵装置（8）机座2、工作原理第四节耙矿绞车一、主要技术特性（参教材表1-6）二、耙矿绞车结构及工作原理1、结构（1）、减速装置（2）、主卷筒、副卷筒（3）、操纵装置（4）、纲丝绳导向装置2、工作原理一、用途主要用于矿山地面和井下牵引车辆及其他辅助运输和搬运作业，适用于不长的距离内移动矿车。

耙斗机说明书_耙斗装岩机说明书

P型系列耙斗装岩机使用说明书MT131-1996徐州徐矿矿山机械有限公司目录一、概述 (2)二、技术规格 (3)三、型号代表意义 (4)四、工作原理及结构概述 (4)五、使用注意事项 (6)六、下井及安装 (7)七、维护与保养 (8)八、可能发生的故障及消除方法 (9)九、易损件明细表及易损件图 (10)十、绞车部分零件明细表 (11)十一、运输与贮存 (16)十二、验收检查 (16)十三、质量保证 (16)一、概述1、产品特点我厂生产的P型耙斗装岩机，具有设计合理，结构紧凑，操作简单，安全可靠等特点。

本机所执行的标准为国家煤炭部门行业标准MT131-1996。

2、用途及使用范围耙斗装岩机用在井下岩巷掘进中，配以1.1米³矿车或箕斗进行装载作业，适于净高[P15B（B）、P15B、P30B（A）、P30B大于2米，P60B（A）、P60B、P90B、P120B大于2.4米]，净断面[P15B（B）4.5米²、P30B（A）6米、P60B （A）、P60B、P120B米²]以上的巷道。

本机具有装岩效率高，应用范围广等优点，不单单可以用于平巷，而且可以在30度以下的斜巷使用，是提高掘进速度，实现巷道机械化的一种主要设备。

P30B（A）、P60B（A）在用于水平巷道时，由于带有风动推车缸，矿车装满后可用于推车缸将矿车推出，以减轻工人劳动强度和加快调车时间。

3、我厂所生产的各种型号耙斗装岩机，结构和工作原理完全相同。

4、使用环境条件P型系列耙斗装岩机适用范围较广，对环境无特殊要求，只要具有安装耙斗装岩机的相应基础和一定的工作面积，以及必要的配电系统和必备的配套设施，即可投入使用。

5,对环境及能源的影响因该产品主要用于矿井内，围内)对周围环境及能源无其它影响。

6、安全由于该系列耙斗装岩机所使用的动力为隔爆型电动机，所以可用于有沼气及煤尘爆炸危险的矿井中。

工作时钢丝绳在装岩机料糟中运行，不会对操作人员造成伤害，所以整机安全可靠。

绞车说明书）

绞车主要部件结构（一）主轴装置主轴装置（见附图）由主轴、筒壳、支轮、制动轮、木衬、轴承等组成。

制动轮与卷筒壳用铰制螺栓联接；主轴左右采用双列向心球面滚子轴承。

主轴与液压马达用花键联接；主轴右端尾部有一组链轮，用链条传动深度指示器及速度传感器。

卷筒左右侧各有一出绳孔。

（二）机座绞车主轴装置配有金属整体机座，具有较高的机械强度，便于绞车的安装与调试。

（三）盘型制动器盘型制动器由盘型闸、进油管、分配器、支座等组成（见附图）。

盘型制动器是保证绞车安全性能的重要部件，每台绞车有四对盘型闸，布置在固定卷筒和活动卷筒制动轮两侧各一对，两对中各有一个为一级制动闸，对称布置，另外两个用于二级制动，二级制动延迟时间由盘形闸进油管上的单向节流阀调节。

盘形闸工作原理（见附图）；制动时，压力油失压，在碟型弹簧的弹性力作用下，活塞向右移动，通过调整螺钉，活塞杆将滑套推出，使制动块压紧卷筒上的制动盘触，实现制动。

开启时，压力油充入油缸内，推动活塞向后移动，压缩碟型弹簧，并通过调整螺钉使制动块也向左移动，制动块离开制动盘实现松闸。

（四）深度指示器深度指示器为牌坊式（见附图）。

在卷筒左侧的主轴上装一组链轮，由链条分别传动主轴前侧增速箱的齿轮和后侧深度指示器及增速箱的齿轮，经过离合器带动深度指示器丝杆旋转，指示提升深度。

将手柄下压，离合器向上移动，就可使丝杆与主轴脱离。

深度指示器上装有机械式警铃，上部装有一个过卷行程开关，过卷时断电，使卷筒制动。

主轴前、后侧的增速箱各配点速度传感器，通过相关电路可实现设备的超速保护，减速点未减速保护以及深度指示器失效保护。

（五）NJM-E系列液压马达（见附图）液压马达是防爆液压绞车的驱动部件，它的作用是将液压油传递来的动力转化成扭矩传递到主轴装置。

JTY系列绞车采用的液压马达是NJM系列液压马达，其型号可根据绞车实际所需静张力选配。

本绞车选用2台NJM-E12.5型液压马达驱动。

NJM系列液压马达是一种低速大扭矩液压马达，具有结构紧凑，尺寸小，重量轻，起动扭矩大，低速稳定性较好等优点，一般最低稳定转速为1~3 rpm。

2JPB30耙矿绞车说明书

2JPB30耙矿绞车
• 按用户要求，绞车电机、电控，可供隔爆或非隔爆型。
• 按卷筒分类：单卷筒//双卷筒 • 按材质分类：钢板 ///铸钢 • 按电机分类：防爆型//非防爆
2JPB30耙矿绞车
• 2JPB30耙矿绞车用途： • 2JPB系列耙矿绞车主要用于金属矿、煤矿
及其它矿场的地下或露天矿石运搬及充填作业。主要用于水平耙运，也可用于倾角不大的斜坡耙运，不能作为提升设备。司机可以在绞车旁边用手操纵，也可用距绞车数米到数十米处用按钮实行距离操作。
?型号?耙斗容量m?主卷筒容绳量m85?副卷筒容绳量m120?电动机型号?电动机功率kw30?外形尺寸mm?重量kg2jpb3004ybk200l416508207001166谢谢观看
文件名
尽信书，则不如无书
企业形象
营业执照
税务登记证
2JPB30耙矿绞车
2JPB30耙矿绞车
• 2JPB30耙矿绞车可根据使用环境分为： • 防爆型 2JPB 煤矿用 • 非防爆型：2JP 金属矿用
2JPB30耙矿绞车
• 2JPB30耙矿绞车技术参数如下：
• 型号
2JPB-30
• 耙斗容量m
0.4
• 主卷筒容绳量M 85
• 副卷筒容绳量M 120
• 电动机型号
YBK200L-4
• 电动机功率KW 30
• 外形尺寸MM
1650*820*700
• 重量Kg
1166谢谢！源自
