500KV变电站继电保护装置动作逻辑的分析
500kV保护的工作原理和继电保护
Ⅰ母 Ⅱ母 2180 218 2110
26530 2652 2651 26430 2642 2641
220kV线路保护复习
220kV Ⅰ母PT
26560
Байду номын сангаас
265
2656
26540
26460
264
2646
26440
K1点发生单相接地故障
220kV月昌线
220kV月爱线
K2点发生相间短路故障
Ⅰ母 Ⅱ母 2180 218 2110
500kV中性点电抗器（中性点小抗）
作用： １、中心点电抗器与三相电抗器 相配合，补偿相间电容和相对的 电容，限制过电压，消除潜供电 流。 2、限制电抗器非全相断开时的 谐振过电压 3、保证线路单相自动重合闸正 常工作
五、500kV线路保护的配置
500kV线路保护配置原则
1、每一5套00保kV护线对路全应线设路置内两部套发完生整的、各独种立故的障全（线单速相动接保地护、，相间短 路，两相其接功地能、满三足相：短路、非全相再故障及转移故障）应能正确 反映 每套保护具有独立的选相功能，实现分相和三相跳闸，当一 套停用时，不影响另一套运行。 2、两套保护的交流电流、电压、直流电源彼此独立。
2） 500kV一般采用1个半开关接线，线路停电时，开关要合 环 ，需加短引线保护。
3）并联电抗器保护需跳对侧开关,需加远方跳闸保护。
500kV线路的特点
4 ）线路输送功率大，稳定储备系数小，要保证系统稳定， 要求包动作速度快，整个故障切除时间小于100ms。保护 动作时间一般要≤50ms。（全线故障）
26530 2652 2651 26430 2642 2641
220kV线路保护复习
500kV变电站继电保护讲义
微机保护特点及原理简介
（2）保护软件 各CPU保护软件配置主程序和两个中断服务程序。 主程序：配置初始化和自检循环模块、保护逻辑 判断模块、跳闸（及后加速）处理模块；后两个 模块又称故障处理模块；保护逻辑判断模块随保 护装置而定，其它两模块基本相同； 定时采样中断服务程序（依采样算法和装置要求） 和串行口通信中断服务程序（按通信规约）
微机保护软件原理
微机保护的程序模块 主程序 采样中断服务程序 保护起动元件逻辑 故障处理程序 跳闸及后加速逻辑程序
微机保护软件原理
1。主程序框图
上电或复归 数据采集 系统初始化 初始化（一） 至监控 程序 调试 QDB=1 ZDB=1 开放中断 初始化（二） 不通过 等待60ms 全面自检
微机保护特点及原理简介
（3）CPU系统 由单片机CPU、RAM、EPROM、E2PROM等组 成，CPU负责数值、逻辑计算；RAM存放实时数 据；EPROM存放程序、E2PROM存放定值； （4）人机接口 由CRT、键盘、实时时钟、打印机等组成，方便修 改定值、查询及改变运行方式、调试等 （5）开关量输出 由I/O、信号和保护出口回路组成，完成保护动作 驱动及动作信号输出；
微机保护特点及原理简介
4。微机保护软件系统
微机保护软件包括接口软件和保护软件。 （1）接口软件 接口软件指人机接口软件，包括监控程序和运行程序两 部分；运行程序又分主程序和中断服务程序。 监控程序：键盘命令处理程序，完成调试和整定； 主程序：完成巡检、键盘扫描、信息排列及打印； 中断服务程序：分软件时钟程序（产生定时中断服务）、 对时程序、检测启动程序（保护是否起动）
微机保护特点及原理简介
（2）CPU系统 微机保护装置核心，现代的单片机（CPU）计算 速度快、位数高（32位）、功能强大、且总线不 出芯片，并有ROM、RAM、I/O接口，部份还具 有通信接口。 微机保护装置有单CPU、多CPU两种结构。简单 保护采用单CPU结构，复杂保护采用多CPU结构。
浅析某500kV变电站SOE问题
浅析某500kV变电站SOE问题发表时间：2017-11-03T16:25:23.550Z 来源：《电力设备》2017年第18期作者：尹照新[导读] 摘要：在电力系统中，自动化信息传输、继电保护及自动装置的精确性都通过SOE让值班人员掌握。
当电力系统出现异常或事故，必须有同一的时间基准，否则就不能正确判断事故发生的原因、判断各种保护及自动装置动作行为的先后顺序的正确与否、判断事故的演变和发展过程。
本文主要对某500kV变电站站SOE问题进行了较详细的分析、问题定位及处理过程，并提出相关改进建议。
（广东电网有限责任公司东莞供电局 523000）摘要：在电力系统中，自动化信息传输、继电保护及自动装置的精确性都通过SOE让值班人员掌握。
当电力系统出现异常或事故，必须有同一的时间基准，否则就不能正确判断事故发生的原因、判断各种保护及自动装置动作行为的先后顺序的正确与否、判断事故的演变和发展过程。
本文主要对某500kV变电站站SOE问题进行了较详细的分析、问题定位及处理过程，并提出相关改进建议。
关键词：SOE时间；规约总控；遥信点；升级 1引言某500kV变电站远动总控及规约转换总控为NSC300总控，测控装置为SLC测控。
SLC测控通过串口接入规约转换总控，由规约转换总控通过系统网络103规约发送到后台及远动总控。
2016年6月12日13点43分现场5031、5032开关分别跳闸，之后重合闸动作，5031、5032开关分别合闸成功。
在此过程中，5031、5032开关分闸及合闸COS上送主站及后台正确，5031、5032开关分闸及合闸SOE上送主站及后台的顺序正确，但5031、5032开关合闸SOE时间比5031、5032开关分闸SOE时间早3秒左右。
2故障分析针对以上故障现象，核对主站5321、5032开关SOE记录及当地后台SOE记录故障现象一致，初步判断SOE时间故障现象出在规约转换总控与SLC测控之间，对5032开关测控备用遥信点（遥信点号46，后台定义为500kV第三串备用信号47）进行分合试验。
500kV元件保护的基本要求、500kV典型保护动作逻辑
2006年华中电网规定 1.涉网的保护装置，如线路、母线、电抗器等保护装置除双重化配 置外，两套装置必须是不同厂家生产；（当时的提法是不同厂家、 不同原理的设备，实际执行的是不同厂家）； 2.微机保护都配置有打印机，用于定值及事件报告打印。
三重应具有检无压或检同期重合闸的功能。 对连接同一回线路的两台断路器，重合闸应能方便地整定为一台断路器先重
合，另一台断路器待第一台断路器重合成功后再重合。如先重合的一台合于 故障三相跳闸，则后合的不再进行重合，即两台均三跳。先、后重合的方式 可以以压板形式装设在保护屏上，或者采用通过整定重合时间先后的方式来 实现。 先重合断路器因某种原因而拒合，后合的断路器应能进行重合；先重合的断 路器合于故障后三相跳闸，后合的断路器应不再重合。 单相和三相重合闸的时间应能分别整定，时间范围为0.3s-9.9s，级差为0.1s （或更小）。单相重合闸起动应闭锁三相重合闸，三相重合闸起动后也应闭 锁单相重合闸。
500kV母线保护基本原理及技术要点
1.母线保护就是简单的分相电流差动，他可以实现保护范围内各种故障的快速动 作。 2.每段母线2套保护应采用不同厂家的保护装置，1套装置的退出应不影响另1套 装置的工作。 3.装置应设置完全独立的差动元件，能完成母线差动保护。母线保护不设置电压 闭锁回路。（以前的设计都要求有复合电压闭锁，如二滩原三菱母线保护设置的 低电压和负序电压闭锁，后都取消了闭锁逻辑） 4.母线保护应能快速切除500kV母线上的各种内部故障（接地故障和相间故障）， 输出跳闸接点的数量应满足跳开连接到本段母线上的所有断路器，并应有动作信 号输出、启动故障录波。在2倍整定值下，整组保护动作时间应不大于20ms。 5.母线保护任一元件或回路异常，应发告警信号。差动元件及闭锁元件起动，直 流消失，装置异常和保护动作跳闸时，应发信号。能记录各回路电流波形，还应 具有起动遥信及事件记录接点。 6.母线保护装置还应有接收断路器失灵保护出口的功能，与4/3接线的边断路器 失灵保护配合，完成失灵保护联跳功能。当母线所连接的某一个断路器失灵时， 该断路器的失灵保护动作接点提供给母线保护装置，保护装置检测到此接点动作 时，经用户不整定的电流判别元件并带50ms延时跳开与母线相连的各个断路器。 所有的跳闸出口回路都应经过压板控制。跳闸出口数量接点应能够满足跳断路器 双跳闸线圈的要求。

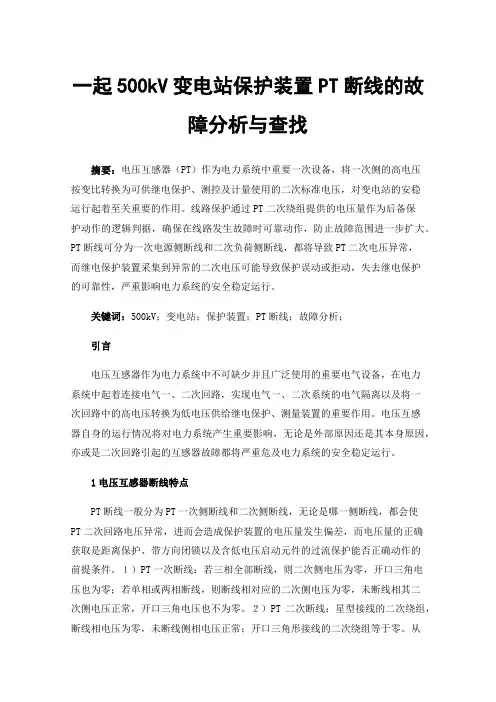

一起500kV变电站保护装置PT断线的故障分析与查找
一起500kV变电站保护装置PT断线的故障分析与查找摘要：电压互感器（PT）作为电力系统中重要一次设备，将一次侧的高电压按变比转换为可供继电保护、测控及计量使用的二次标准电压，对变电站的安稳运行起着至关重要的作用。
线路保护通过PT二次绕组提供的电压量作为后备保护动作的逻辑判据，确保在线路发生故障时可靠动作，防止故障范围进一步扩大。
PT断线可分为一次电源侧断线和二次负荷侧断线，都将导致PT二次电压异常，而继电保护装置采集到异常的二次电压可能导致保护误动或拒动，失去继电保护的可靠性，严重影响电力系统的安全稳定运行。
关键词：500kV；变电站；保护装置；PT断线；故障分析；引言电压互感器作为电力系统中不可缺少并且广泛使用的重要电气设备，在电力系统中起着连接电气一、二次回路，实现电气一、二次系统的电气隔离以及将一次回路中的高电压转换为低电压供给继电保护、测量装置的重要作用。
电压互感器自身的运行情况将对电力系统产生重要影响，无论是外部原因还是其本身原因，亦或是二次回路引起的互感器故障都将严重危及电力系统的安全稳定运行。
1电压互感器断线特点PT断线一般分为PT一次侧断线和二次侧断线，无论是哪一侧断线，都会使PT二次回路电压异常，进而会造成保护装置的电压量发生偏差，而电压量的正确获取是距离保护、带方向闭锁以及含低电压启动元件的过流保护能否正确动作的前提条件。
１）PT一次断线：若三相全部断线，则二次侧电压为零，开口三角电压也为零；若单相或两相断线，则断线相对应的二次侧电压为零，未断线相其二次侧电压正常，开口三角电压也不为零。
２）PT二次断线：星型接线的二次绕组，断线相电压为零，未断线侧相电压正常；开口三角形接线的二次绕组等于零。
从PT一次、二次侧故障现象可以看出两者的区别，即当PT一次侧故障时，装置才有可能会报接地信号，而PT二次侧故障只会报PT断线。
这是因为接地信号是由PT开口三角电压超过整定值时报，正常运行时，开口三角电压为零，只有一次侧故障开口三角才呈现电压，发出接地信号。

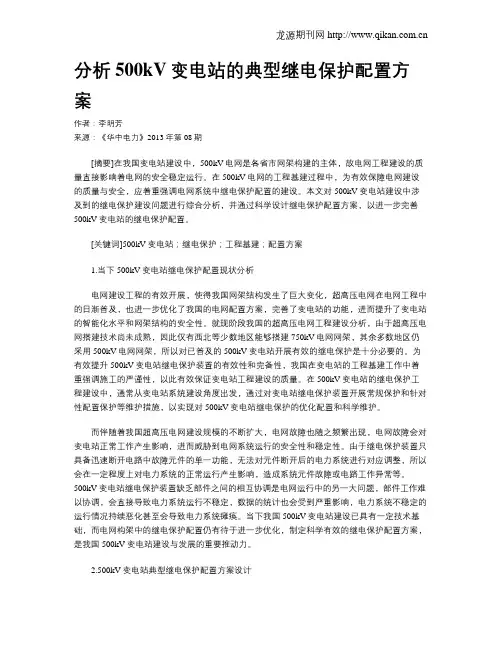

分析500kV变电站的典型继电保护配置方案
分析500kV变电站的典型继电保护配置方案作者：李明芳来源：《华中电力》2013年第08期[摘要]在我国变电站建设中，500kV电网是各省市网架构建的主体，故电网工程建设的质量直接影响着电网的安全稳定运行。
在500kV电网的工程基建过程中，为有效保障电网建设的质量与安全，应着重强调电网系统中继电保护配置的建设。
本文对500kV变电站建设中涉及到的继电保护建设问题进行综合分析，并通过科学设计继电保护配置方案，以进一步完善500kV变电站的继电保护配置。
[关键词]500kV变电站；继电保护；工程基建；配置方案1.当下500kV变电站继电保护配置现状分析电网建设工程的有效开展，使得我国网架结构发生了巨大变化，超高压电网在电网工程中的日渐普及，也进一步优化了我国的电网配置方案，完善了变电站的功能，进而提升了变电站的智能化水平和网架结构的安全性。
就现阶段我国的超高压电网工程建设分析，由于超高压电网搭建技术尚未成熟，因此仅有西北等少数地区能够搭建750kV电网网架，其余多数地区仍采用500kV电网网架，所以对已普及的500kV变电站开展有效的继电保护是十分必要的。
为有效提升500kV变电站继电保护装置的有效性和完备性，我国在变电站的工程基建工作中着重强调施工的严谨性，以此有效保证变电站工程建设的质量。
在500kV变电站的继电保护工程建设中，通常从变电站系统建设角度出发，通过对变电站继电保护装置开展常规保护和针对性配置保护等维护措施，以实现对500kV变电站继电保护的优化配置和科学维护。
而伴随着我国超高压电网建设规模的不断扩大，电网故障也随之频繁出现，电网故障会对变电站正常工作产生影响，进而威胁到电网系统运行的安全性和稳定性。
由于继电保护装置只具备迅速断开电路中故障元件的单一功能，无法对元件断开后的电力系统进行对应调整，所以会在一定程度上对电力系统的正常运行产生影响，造成系统元件故障或电路工作异常等。
500kV变电站继电保护装置缺乏部件之间的相互协调是电网运行中的另一大问题，部件工作难以协调，会直接导致电力系统运行不稳定，数据的统计也会受到严重影响，电力系统不稳定的运行情况持续恶化甚至会导致电力系统瘫痪。
220kV(500kV)电网继电保护课件-线路保护
电网继电保护
17
4.2 保护配置方式——220kV部分 同500kV，两套保护完全双重化： 。一般配置两段零序过流保护，但不作
硬性要求； 强调主保护（纵联保护）的功能特性 。对双母线接线，重合闸、母线电压选
择、断路器防跳及跳闸自保持、断路 器失灵起动装置放在线路保护柜内， 但不双重化； 。其他同500kV部分
电网继电保护
20
6.保护动作时间级差配合
A处故障（N处线路保护1段内）： （3）如N站的断路器（5011/5012）失灵或是CT与断路 器之间的死区故障; 如5011失灵，起动N站母线保护0.25s跳该母线上的所有 断路器；如5012失灵， 0.25s起动5013跳闸及远方跳闸 (5032、5033约0.30s跳闸);
电网继电保护
22
6.保护动作时间级差配合
2020年10月11日
电网继电保护
13
500kV厂站保护配置举例
ቤተ መጻሕፍቲ ባይዱ
2020年10月11日
电网继电保护
14
3.1 保护配置原则—500kV部分
——更强调保护的依赖性与速动性，但 也不能失掉安全性，同时满足其他配 置要求；
● 两套全线速动的主保护
● 完善的后备保护
- 三段式相间距离及接地距离
- 反映高电阻接地故障的定时限/反时限零序 方向过流保护
2020年10月11日
电网继电保护
5
1. 保护配置目的
1.1 检测电网中发生的故障 （相间短路、接地短路、断线）
1.2 检测其它异常运行情况 （过负荷、温度过高、压力过高）
2020年10月11日
电网继电保护
6
1. 保护配置目的
1.3 隔离故障，使受区域影响最小 1.4 使设备免受过应力、免受损害 1.5 维持整个电网的安全稳定运行
500kV变电站“和电流”回路的分析与研究
500kV变电站“和电流”回路的分析与研究摘要：由于500kV变电站采用3/2接线方式，每个出线或元件从两个断路器之间馈出，其保护采集两个断路器的电流互感器的二次“和电流”，而在这种“和电流”回路上，出现多点接地现象使二次电流分流，进而导致正常运行的保护装置误动的风险较高。
本文对500kV变电站3/2接线方式的“和电流”回路进行分析，并对该电流回路上可能导致保护装置误动的情况开展深入研究。
关键词：3/2接线方式、二次电流回路、和电流、保护误动0.引言在电力系统中，二次电流是继电保护装置用于判断其保护范围内是否存在故障所采集的电气量之一。
准确采集二次电流是继电保护装置正确动作于故障的重要前提。
而500kV变电站的3/2接线方式决定了二次“和电流”回路的复杂性，但也增加了在电流回路上出现分流或者多点接地的风险，在近几年的电网运行中，曾出现多次因“和电流”回路上的误碰、误短等而导致正常运行的保护装置误动的案例。
本文将从500kV变电站的3/2接线方式切入，剖析“和电流”回路及其风险点，结合事故案例分析，指出避免“和电流”回路问题导致保护误动的措施，为变电站日常运维工作提出有利建议。
1.“和电流”回路“和电流”回路是相对于常见的110kV、220kV线路或主变的CT回路与保护装置配置而言的，在单母分段接线、双母线接线、双母线带旁路接线等接线方式中，保护装置的二次电流均只是采自该间隔断路器的电流互感器，即一组二次电流回路进入保护装置。
而在500kV变电站中，接线形式为3/2接线方式，即2条母线之间3个断路器串联，形成一串，也称为完整串[1]。
在完整串中从相邻的2个开关之间引出元件，即3个开关供两个元件，中开关作为共用。
每套出线元件保护均采用两台电流互感器的二次和电流。
而在中开关检修的时候，该串出线元件可不停电，但由于存在共用中开关电流互感器的二次“和电流”回路，因此在运行间隔保护二次电流回路上出问题而导致误动的风险较高。
500kV主变阻抗保护误动作分析及处理
２１ ０ ０年 管 理 论 丛 与技 术 研 究 专 刊
５ ０ Ｖ主变阻抗保护误动作分析及处理 ０ｋ
刘 韬 崔 生
（ 内蒙古 超 高压 供 电局 ，内蒙古 呼 和浩 特 ００ ８ ） １０ ０
摘 要 ：通过 对 ５ ０ Ｖ 主变 压器 低 压侧 电抗器 正 常 倒 闸操 作 过 程 中 ，主 变 阻 抗 保 护 跳 中压 侧母 联 断 路 器 的原 ０ｋ 因进 行 分析 ，提 出对 主 变保 护 ＷＢ Ｚ一５ ０程 序软 件 进行 相 应 改 进 及 保 护 升 级 以避 免 类 似 事 件 发 生 ，保 证 设 备 的安 ０
一
保 护动 作类 型 ：高 压侧 阻 抗一 段 一时 限 保 护动 作 信号 ：高 压侧 动 作
保 护跳闸类 型 ：跳 中 压 侧 母 联 ，第 ０ １次 动 作 ，共
Ｏ １次 动 作 。
段 二 时 限。 时 限 １与相 邻 线路 阻抗 保 护 配 合 ，跳 母 联
或 对侧 ；时 限 ２跳 各侧 断 路器 。它 的动 作特 性 为 偏 移 阻
三 、 原 因 分 析
阻抗 保护 又 称距 离 保 护 。有 两种 安装 方 式 ：一 种是
投 入 ３ ｋ ２号 电抗 器 组 ３ ２断 路 器 ；２ ５Ｖ １ １时 ４ ９分 １ ２秒 ， 装 设在 断 路器 侧 ，方 向指 向变 压 器 ，作 为变 压 器 高 压侧 绕组 及 对 侧母 线相 问故 障 的后 备 保护 ；另 一 种 是装 设 在 主 变压 器 高压 侧套 管 电流互 感 器侧 ，方 向指 向母线 ，作 为 高压 侧 母 线 的 后 备 保 护 。 阻 抗 保 护 一 般 由两 段 组 构
（ ） 对 １号 主 变压 器 保 护 Ａ屏 ＷＢ ５ ０ ３ Ｚ一 ０ Ｈ后 备 保
一起500kV线路闭锁式纵联保护误动分析
２ ０ 年 第 ３期 ０６
广 西 电 力
６ １
一
起 ５ ０ｋ 线路 闭锁式纵联保护误动分析 ０ Ｖ
Ａｎａ ｙ ｉ ｂ ｕ ｉ ｏ ｅ ａ ｉ ｎ ｏ ｎ ｉｕ ｉ ａ — ｓ ｏ ｉ ｔ ｄ ｌ ｓ ｓ ａ ｏ ｔａ Ｍ ｓ ｐ ｒ ｔｏ ｆ Ｌｏ ｇ ｔ ｄ ｎ ｌａ ｓ ｃ ａ ｅ
载 波 机
Ｉ ¨ Ｄ
保护 收信 重 动
装置打印报告。事故总报告如下 ： Ｐ２ Ｘ； Ｇ Ｉ Ｔ 高频负
序 方 向出 口。从 这 份 报告 可 看 出 ， 侧 主 Ⅱ保 护 动 本
ｌ 三Ｌ —— — 喜 — Ｄ ， 。
Ｉ— Ｉ
保 收 开 护 信入
作出口发出跳闸令跳开开关 ， 但是 对侧保护并未跳 开关。于是我们对故障录波图进行对比分析 。
Ｉ ｅ ｌ ｃ ｌ ｙ Ｐｒ ｔｃ ｉ ｎ ｆ ｒ ５ ０ Ｖ ａ ｓ ｉｓｏ ｎ ｎｔ ｒｏ ｋ Ｒｅａ ｏ ｅ ｔｏ ｏ ０ ｋ Ｔｒ ｎ ｍ ｓ ｉ ｎ Ｌｉ ｅ
潘 英裕
Ｐ ＡＮ ｎ — ｕ Ｙｉｇ ｙ
（ 广东韶关供 电局 ， 广东 韶关 ５２２ ） １０ ６
站侧主 Ⅱ 闭锁式保护的高频负序保护动作 ，０ ２ ５ １ 和 ５ １ ０３ Ｂ相 开关跳 闸 ， 重合 闸动作 ， 重合 开关成 功。 主Ｉ 允许式高频保护有启 动信号 ， 没有保护动作 但
的事件 报 文 。经 询 问对 侧 变 电站 保 护 动 作 情 况 ， 了
式）Ｃ Ｌ ０Ａ 后备保护） 复用通 道载 波机为许 昌 、Ｓ １１ （ ， 西 门子生 产 的 Ｓ Ｌ一２ ０ Ｅ ０ ０装 置 。
该型号保护装置 、 复用 载波 机的运行及事故分析等 方面进行分析和探讨 ， 指出了其存在 的问题 ， 并提出 了相 应 的解 决 方法 。
500kV变电站220kV失灵保护启动回路分析
、
引 言
随着 电网的 日趋复杂 ，电网的安全性变 得越来越重要。电网发生故障时断路器拒绝 动作 ，即断路器 失灵 ，将导致事故扩大 ，甚 至使系统稳定遭到破坏 。因此 当断路器拒 动 ，导致切除故障 时间过长，严重影响 电网 稳定水平时 ，应装设断路器失灵保护，用较 短 的时限动作于连接在 同一母线 （ 电气连 接 ）上的其它相关 的断路器来切除故障，使 停 电范 围限制在最小。在 实际的工程应用 中。失灵保护设备包含失灵启动、失灵保护 两个方面 。本文对２ ２ ０ ｋ Ｙ 失灵启动 回路进行 分析 。
Ｃ Ｓ Ｃ ３ ２ ６ Ｃ 数字式变压器保护 中设置的 中压失 灵联跳变压器三侧功能，与Ｃ Ｓ Ｃ １ ２ ２ Ｔ 数字式 断路器辅助保护 （ 主变保 护跳主变 中压侧 时）装置设置的失灵启动 、失灵解 复压 闭锁 组成 的中压侧失灵保护。其 中，中压失灵联 跳变压器三侧用于当２ ２ ０ ｋ Ｖ 母线保护跳变压 器 中压侧断路器时 ，若中压侧断路器 失灵 ， 启动跳变压器三侧 。Ｃ Ｓ Ｃ １ ２ ２ Ｔ 数字式 断路器 辅助保护 ，用于变压器保护跳中压侧 断路器 时，若中压侧断路器 失灵 ，辅助保护中的失 灵 启动 回路动作后 ， 启动 中压侧断路器所 在 母线 失灵 ，并设置 了失灵解复压闭锁回路 。 由于主变压器双重化配置两套Ｃ Ｓ Ｇ ３ ２ ６ Ｃ 电量保护 ，两套Ｃ Ｓ Ｃ ３ ２ ６ Ｃ 装置中失灵联跳变 压器三侧功 能分别启动三侧断路器第一组、 第二组跳 闸线 圈。失灵开入 由２ ２ ０ ｋ Ｖ 母线保 护跳 变压器 中压侧断路器的跳闸接点开入 ， 采用双 开入 与门方式 ， 提 高动作可靠性 ，并 设有 电流 动作元件 。当失灵双开入 ，且任一 电流值达 到整定值 ，则失灵保护经延时跳主 变三侧。 如图２ 所示 ，图中Ａ 柜保护动作常开接 点、Ｂ 柜保护动作常开接 点分别 为变压器Ａ ／ Ｂ 柜 电量保护动作跳２ 号主变 中压侧断路器出 口继 电 器 常开接 点 ２ ２ ０ ｋ Ｖ 母线保护中，变 压器中压侧 断路器起动失灵开入 由双套变 压器保护动作跳 闸接 点和￣ Ｓ Ｃ 一 １ ２ ２ Ｔ 失灵启 动装置 “ 失灵电流判别 ”接点 串联组成 。
500kV断路器失灵保护误动作跳闸故障分析
500kV断路器失灵保护误动作跳闸故障分析摘要：高压电短路保护通常会选择处在220千伏或者220千伏以上的电力系统进行保护，主要是对断电器跳闸进行近距离的基础防护设备。
断电器失灵保护以及电气设备继电保护，两者之间有着密切联系。
在实际的生活中，通过使用失灵保护系统来对高压电路设备安装失灵保护开关和出口等两套装备。
主线路的连接作用与回路电源存在差异，继电保护装置在产生异常时，会做出跳闸指令，在该种情况下，出现故障的工作单位会做出保护指令，与断电系统中的电流信息产生呼应，帮助工作人员判断故障位置，检测问题缘由。
当系统内部出现故障问题后，依靠500千伏的断电器失灵保护系统可以较好稳定断电周围状况，保护电网的正常运转，降低发电器和变压器出现故障的原因，防止元件出现损伤。
基于此，本篇文章对500kV断路器失灵保护误动作跳闸故障进行研究，以供参考。
关键词：500kV断路器；失灵保护误动作；跳闸故障；处理措施引言在超高压电网系统内部，断路器失灵保护系统是为跳闸系统做故障分析，作为就近保护设备，在电网系统中运用广泛。
使得出现故障的部位能够及时解决问题，做出跳闸指令，保护周围装置。
断路器失灵保护系统能够有效阻隔断电器与其他相邻电路之间的联系，将停电范围控制在合理区间内，失灵保护是为了有效保管断电器之间的电流回路，保障所得数据准确可靠。
本篇文章针对500千伏断路器指令保护系统所出问题进行有效分析，按照故障类型做出及时整改，保障断路器失灵保护系统能够发挥其应有效果。
1断路器失灵保护原理失灵保护系统是当电力系统出现问题时，电路中的断路失灵保护系统及时作出跳闸指令，防止电路中依然通过故障电流，此类状况主要是在复合电压闭锁后进行启动，延缓出口跳闸时间，对故障电流及时清除。
失灵保护系统，主要是做出保护动作并对电流进行分辨，依靠电压闭锁元件所组成的跳闸回路装置。
2 500kV线路断路器失灵保护在失灵保护系统中，通过依靠500千伏的线路断路器，以线路逐一或者主二的保护路线，完成保护动作节点和外部节点的连接，为断路器做好保护基础。
某变电站500kV线路主二保护误动作事件分析
– 121 –0 引言近年来，随着电网的快速发展，变电站改、扩建工程越来越多，而这涉及到运行设备的安全运行。
在电缆接入运行装置时，制订的安全措施应全面无遗漏严格执行，本次线路保护误动作正是由于安全措施没有执行到位而引起的。
1 事件简介当时变电站现场正在开展安全自动装置（B套）安装调试工作，事故前500kV永甘乙线合环运行。
由于现场安措不到位，导致500kV永甘乙线主二保护二次电流回路发生两点接地，由于地电位间存在压差，产生零序电流，导致零序反时限保护误动作。
500kV永甘乙线主二保护零序反时限保护误动作，跳开500kV永甘乙线5763、5762断路器。
2 事件经过事发当日，现场52小室正进行变电站安全自动装置（B套）程序升级、改接线、单站调试。
履行完工作许可手续后，工作负责人召集工作班成员进行工作票宣读；随后持工作票，带领工作班成员到工作地点进行安全措施、安全注意事项交待，工作班成员确认清楚后，并在工作票背面签名认可。
当日14时16分，按照二次措施单要求完成打开安稳装置500kV永甘乙线电流A426/1ID-22、B426/1ID-23、C426/1ID-24、N426/1ID-28试验端子连接片及其他所列安全措施，但在划开500kV永甘乙线电流回路N426/1ID-28试验端子连接片时，连片未有效划开，如图1所示。
图1 安稳B屏500kV永甘乙线电流回路安措示意图图2 主二保护屏500kV永甘乙线电压回路接线示意图图3 安稳B屏500kV永甘乙线电压回路接线示意图500kV永甘乙线电压回路为本次工作新接入回路，试验人员认为对侧51小室500kV永甘乙线主二保护屏内电压端子应该尚未接线，现场检查时也未发现电压断开点中N600回路已被接入端子（端子N600/UD-8，如图2所示），故而未断开安稳B屏500kV永甘乙线电压N600/1ID-28端子某变电站500kV线路主二保护误动作事件分析廖奇伟（云南电力技术有限责任公司，云南 昆明 650051）摘 要：500kV线路保护装置是保证电网安全稳定运行的重要系统设备，它的安全性、可靠性对电网的安全有重要的意义。
500kV智能变电站继电保护配置设计方案分析
500kV智能变电站继电保护配置设计方案分析作者：翟文涛孙忠省周长春来源：《科学与财富》2014年第12期摘要：对于整个电网系统而言，做好智能变电站继电保护配置设计工作显得极为重要。
本课题笔者以某地区500kV智能变电站为例，对其继电保护配置设计方案进行了分析与探究，希望以此为提高电网供电的可靠与安全提供一些具有价值性的参考依据。
关键词：500kV;智能变电站;继电保护0. 引言在智能变电技术日益进步及发展的背景下，智能电网的要求也越来越高。
为了使智能电网的要求得到充分满足，加强继电保护设备的设计便显得极为重要。
智能变电站继电保护配置设计方案是否优化及完善，在很大程度上决定了整个电网系统的可靠性与安全性[1]。
鉴于此，本课题对“500kV智能变电站继电保护配置设计方案”进行探讨与研究具有尤为深远的重要意义。
1. 工程简要概述以某地区500kV智能变电站为例，其设计具有四组200 MVA有载调压主变压器装设，而本工程装设了两组，电压等级分为500kV、220kV及66kV;电气主接线使用了一个半断路器接线，一共具备七个完整串，500kV在本工程出现为三回;220kV主接线形式是双母线双分段接线，专用的母联断路器装设了两组，另外还有分段断路器两组装设，220kV最终出现次数为16回。
2. 500kV智能变电站继电保护配置设计方案分析2.1 500 kV断路器保护首先，在500 kV线路保护方面，进行直接采样、直接跳断路器，通过GOOSE网络将断路器失灵、重合闸启动，以通信专业的通道安排为依据，使用两个不相同的路由通道。
其次，在500 kV断路器保护方面，断路器保护进行直接采样、跳闸，当断路器失灵时，通过GOOSE网络跳相邻断路器。
再则，在500 kV母线保护方面，每段目前的母线差动保护装置以远景规模双重化进行配置。
母线保护以直接的方式进行采样及跳断路器，通过GOOSE网络传输实施失灵启动。
最后，在故障测距装置方面，为了使线路故障能够实现精确定位，例地形复杂、巡查不便的线路，需有专用故障测距装置配置，行波测距装置采样值使用的传输方式是“点对点”，数据采样频率需大于500kHz。
500KV变电所线路保护整定计算
=0.868
5
变压器中压侧
T．m
中Hale Waihona Puke —低=0=06
变压器低压侧
T．l
高——低
=2.425
=2.425
7
各系统参数和
S1~S8
8
2.3
图2.3正序等值电路图
2.
在最大运行方式下
1．当500KV母线发生三相短路时
2．500kV母线发生单相接地时
(1).正序等值电路：
（2）负序等值电路
（3）零序等值电路
故或使事故扩大，损坏电器设备甚至造成整个电力系统的崩溃瓦解。因此继保护和电气设备的正确选择、使用在电网中及其重要
本次设计的内容是500KV变电站的线路保护的整定和单相重合闸仿真.随着我国经济的发展，对电能无论是数量还是质量上都有很高的要求。500KV的变电所大部分为系统枢纽变电所，该变电所高压侧通常连接区域电网并与多个大电源相连接，高压侧有大量电力转送。变电所装有多台大容量降压变压器，从区域电网中下载电力，为地区的中间变电所提供电源。该类变电所的负荷侧，往往是地区电网的主要电源点。对这类变电所电气主接线的可靠性，灵活性，继电保护等要求都非常高。500KV线路属于超高压输电线路，采用超高压输电线路目的首先是为了大容量远距离输送电力,减小传输过程中的损失并结合考虑技术经济因素；第二是对短路电流的考虑。系统允许短路电流的上限是由系统结构和断路器的开断能力决定的。由于更高的电压负担了主要输电任务,较低电压系统的短路电流则不会增加,并能满足已有断路器的开断能力。第三则是系统运行可靠性、经济性的要求,在欧洲即使幅员很小的国家譬如瑞士也采用超高压输电。
2.5
本次毕业设计采用南瑞继保电气有限公司生产的RCS-931系列超高压线路成套保护装置对500kV变电所线路进行保护整定配置。
分析500KV变电站主变保护双重化保护
分析500kV变电站主变保护的双重化策略摘要：本文对500kV变电站主变保护双重化保护系统设计的系统选型、自动化原则等方面进行探讨，分析其对提高电网安全运行水平所起的重要作用。
关键词：500kV变电站；主变保护；双重保护变电站作为电力系统的重要组成部分，为了保障变电站的安全稳定运行，对变电站主变压器进行双重化保护配置成为必须遵循的原则。
本文重点分析500kV变电站主变保护的双重化策略。
一、500kV变电站主变保护双重化保护原理为确保500kV变电站主变压器的安全，对重要的线路和设备必须坚持设立两套互相独立的主保护的原则，并且两套保护最好为不同原理和不同厂家的产品，同时对重要元件还应充分考虑后备保护的设置。
（一）主保护500kV变电站主变采用两种不同原理的差动保护作为主保护，以保护变压器绕组及其引出线的相间短路故障。
两套保护交直流回路彻底独立，每套保护装置交流电流引入为主后合一，其保护范围应交叉重迭，避免死区。
比率制动式差动保护能够反映变压器内部相间短路故障、高压侧单相接地短路及匝间层间短路故障，保护采用二次谐波制动原理，用以躲过变压器空投时的励磁涌流进而避免保护误动。
当任一相差动电流大于差流速断整定值时瞬时动作于出口，实施差流速断保护。
正常情况下监视各相差流，如果任一相差流大于越限启动门槛，启动继电器，实施差流越限启动。
（二）相间短路后备保护相间短路后备保护作为变压器相间短路故障和相邻元件的后备保护，在高压侧和中压侧可装设阻抗保护装置和复合电压闭锁过流保护装置，在低压侧装设电流速断和复合电压闭锁过流保护装置等。
复合电压过流保护作为变压器或选相元件的后备保护，过流启动值可配置为多段，每段可配置不同的时限。
若过流保护满足灵敏度要求，可将“复合电压投退控制”整定为“0”，将“复合电压启动”功能退出，则配置为单纯的过流保护。
保护一般设置两段定值，每段的电流、电压和时限均可单独整定。
（三）单相接地保护在变压器的高压侧和中压侧均装设有单相接地保护装置，以保护变压器高压绕组和中压绕组的单相接地故障，装设两套相互独立的零序电流、零序电压和间隙零序电流等保护装置。
500kv变电站主变保护继电保护配置及二次回路接线
500kv变电站主变保护继电保护配置及二次回路接线摘要500 kV超高压大型变电站中的主变压器是变电站的核心元件，主变压器的形式和参数，保护配置及检验，对电网的安全可靠运行也有着重要影响。
文章讨论了500 kV变电站主变压器选型及一次接线的选择、主变保护的配置、主变二次回路CT、PT的接线原则、主变保护的检验方法及运行过程中的注意事项。
关键词：主变压器;变压器保护;一次接线;检验AbstractMain transformer is a core component of the 500 kv EHV substation，The form and parameters of main transformer，Protection configuration and testing，have a significant impact to the safe and reliable operation of the grid.This article discuss the choice of mainly transformer in 500kv transformer substation and primary connection、configuration of mainly transformer protect、CT and PT connection principle in secondary thermal system、examine method of main transformer protection and some notes in running process.Keywords: Mainly Transformer;Transformer Protection;Primary Connection; Examine.目录1 引言 (1)2 500kv变电站主变选型 (1)2.1 容量的选择 (1)2.2 三相共体变压器与单相变压器组 (1)2.3 普通变压器与自耦变压器 (2)2.4 调压方式 (3)2.5 冷却方式的选择 (4)2.6 三次侧容量及电压的选择 (5)2.6.1 容量的选择 (5)电压的选取 (5)2.7 对损耗值的要求 (6)2.8 尺寸与质量 (7)抗短路能力 (7)阻抗参数 (7)2.11 扩建第二组变压器需考虑的问题 (8)变压器油 (9)变压器附件 (10)3 500kv变电站常用典型一次接线 (10)4 主变保护配置 (12)4.1 差动保护 (14)4.1.1 纵联差动保护 (14)4.1.2 分侧差动保护 (16)4.3 后备保护 (18)4.2.1 高压侧及中压侧相间阻抗保护分析 (18)4.2.2 低压侧过流保护 (18)4.3 过励磁保护 (19)4.3.1 原理概述 (19)4.4 变压器瓦斯保护 (22)5 主变保护二次回路CT、PT接线原则 (22)5.1 电流互感器 (22)5.2 电压互感器 (23)6 主变保护的检验方法 (24)6.1 主变压器差动保护的检验 (24)6.2 变压器瓦斯保护的检验 (25)6.2.1 瓦斯继电器的检验 (25)6.2.2 瓦斯保护的安装检验 (26)瓦斯保护的检验周期 (27)6.3 过激磁保护检验 (27)6.4 功率方向保护的检验 (27)7 运行中的注意事项 (28)8 结束语 (29)参考文献： (29)引言变压器是变电站最重要的电气设备之一，它的安全可靠运行关系到变电站乃至电网的安全稳定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
500KV变电站继电保护装置动作逻辑的分析摘要：变电站具有变压、升压两种控制功能，继电保护是维持变电站安全作业的常用措施，能够在变电故障发生前做出准确地动作命令，控制继电保护器故障的危害程度。
对于变电站而言，动作逻辑分析主要是为了掌握变电系统的运行流程，对其现实操作过程中遇到的相关问题进行研究，以提出更加科学的变电作业方案。
随着继电保护装置在550kv变电站中的普及应用，变电管理人员更需加强保护器的动作逻辑分析。
文章对此进行研究。
关键词：500kv变电站继电保护装置动作逻辑
变电站具有变压、升压两种控制功能，这也是决定电力系统运行效率的关键因素。
现代化电力工程改革之后，变电站越来越注重内部系统的安全控制，引用了大量安全防护技术以降低意外事故的发生率。
继电保护是550kv变电站工作的关键技术，能够在故障发生时立刻做出故障处理措施，减小了系统故障造成的各种意外损失。
动作逻辑是继电保护运行的流程表现，分析继电器动作逻辑情况有助于值班人员的现场调控。
一、动作逻辑分析的作用
继电保护是维持变电站安全作业的常用措施，能够在变电故障发生前做出准确地动作命令，控制继电保护器故障的危害程度。
但是，“满负荷”作业使得继电保护器也面临着较多的故障问题，阻碍了变电系统的稳定工作。
动作逻辑分析是系统性地研究工作，能够对变电操作的实况进行判断，得出真实可靠的逻辑关系。
通过利
用计算机软件模拟实际故障情况下继电保护装置的动作行为，可以进行定值校验、动作逻辑考核等分析工作，如图1。
图1 动作分析与控制
二、550kv变电站动作逻辑的分析
对于变电站而言，动作逻辑分析主要是为了掌握变电系统的运行流程，对其现实操作过程中遇到的相关问题进行研究，以提出更加科学的变电作业方案。
随着继电保护装置在550kv变电站中的普及应用，变电管理人员更需加强保护器的动作逻辑分析。
结合笔者的值班操作经验，研究继电保护装置的动作逻辑应从测量元件、逻辑运算、执行输出等三点进行。
1、测量元件。
测量通过被保护的电气元件的物理参量，根据比较的结果，给出“是”“非”性质的一组逻辑信号，从而判断保护装置是否应该启动。
测量元件动作逻辑分析应注重两点，一是电气元件信号是否正常，是否有外界因素造成的干扰问题；二是测量信号与继电保护性能是否一致，并且预测出保护器动作的流程。
2、逻辑运算。
接收到测量元件输送的电气信号，应交由逻辑运算模块进一步分析，掌握550kv变电站保护器的工作状态，使保护器在标准规定内执行命令。
使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是应该使断路器跳闸、发出信号或是否动作及是否延时等，这些都是要借助动作逻辑分析才能确定的，如图2。
图2 继电保护动作逻辑的运行流程
3、执行输出。
这一环节是继电保护的最后一步，由接收端口接收数字信号，再传递给550kv变电站调度中心进行调控。
在动作逻辑分析过程中，需要根据逻辑传过来的指令，最后完成保护装置所承担的任务。
通常，根据逻辑运算结果的输出情况，可指令保护器在故障时及时执行跳闸动作，不正常运行时发出信号，而在正常运行时不动作等。
三、基于逻辑分析结果的变电控制
动作逻辑分析仅从理论上对变电站实施相关的探索，面对日趋复杂的电力系统结构，变电站应积极调整内部运行模式，充分发挥继电保护器的安全保护功能。
550kv变电站属于高压变电场所，继电保护系统运行的效率关系着站内的安全系数。
值班人员要根据逻辑分析结果，制定更加安全可靠的操作方法，重点解决变电站潜在的风险隐患，提高变电系统日常作业的可控制性能。
四、结论
总之，国内电能使用需求量持续增加，给变电站日常运行带来了巨大的安全隐患，控制不当则会引起一系列的意外事故。
550kv 变电站继电保护装置动作逻辑分析是十分重要的研究工作，能够客观地反映变电站常规的工作状态，对站内潜在的风险问题提前防范处理。
参考文献
[1] 黄集贤，陈旋. 集中控制下500kv无人值班变电站管理模式的探讨[j]. 广西电力. 2007（02）；
[2] 陈希武. 主网无人值班变电站管理机制的思考[j]. 武汉电力职业技术学院学报. 2009（03）；
[3] 吴平，范金华. 500kv无人值班变电站建设及相关技术的研究[j]. 华东电力. 2008（01）；
[4] 凌平，杨凌辉，黄华，吉亚民，傅慧，丁士长. 500kv无人值班变电站的带电启动与性能验证[j]. 华东电力. 2008（01）；
[5] 陈远新. 500kv变电站无人值班自动化控制研究[j]. 今日科苑. 2008（04）；
[6] 李耐心，季国华. 无人值班变电站管理模式的探讨[j]. 华北电力技术. 2009（s1）；
[7] 卢波，戚宏伟，赵海生. 500kv无人值班变电站监控防误闭锁的实现[j]. 华东电力. 2008（01）。
