板式换热器换热量的计算

板式换热器选型计算的方法及公式

板式换热器选型计算的方法及公式1.确定传热要求：首先，需要确定所需传热量。

传热量可以根据质量流量、入口温度和出口温度计算得出。

传热量=质量流量×热容×(出口温度-入口温度)其中，热容是指流体单位质量温度升高1°C所需的热量。

2.计算传热面积：传热面积是板式换热器选型时需要考虑的重要参数。

传热面积的大小直接决定了换热器的尺寸和材质。

传热面积=传热量/(传热系数×温差)其中，传热系数是指流体在单位时间内通过单位面积的换热器所传热量与温差之比。

3.确定传热系数：传热系数是指在单位时间内通过换热器的单位面积所传热量与温差之比。

传热系数的大小取决于流体的性质、流速以及流体与表面之间的热传导方式。

传热系数=温差/(1/内壁传热系数+1/外壁传热系数+污物膜传热系数+△Rf)其中，△Rf为板片的几何阻力。

4.确定换热器的型号：通过以上计算，得到传热面积和传热系数。

根据这些参数，可以选择合适的换热器型号，比如板式换热器的型号、规格等。

5.确定换热器板数：根据传热面积和换热器的尺寸，可以确定所需的板数。

板数的选择需要考虑流体的流速以及板间距等因素。

6.计算换热器的热负荷：热负荷是指在单位时间内通过换热器的热量。

热负荷=传热量/单位面积通过热负荷的计算，可以确定是否符合换热器的设计要求。

以上是板式换热器选型计算的基本方法及公式。

在实际应用中，还需要考虑到一些特殊因素，例如流体的腐蚀性、压力损失、流速限制等。

因此，在实际选型计算中，需要根据具体要求进行修正和调整，以确保选用的换热器满足应用需求。

板式换热器的计算方法

板式换热器的计算方法板式换热器的计算是一个比较复杂的过程，目前比较流行的方法是对数平均温差法和NTU法。

在计算机没有普及的时候，各个厂家大多采用计算参数近似估算和流速-总传热系数曲线估算方法。

目前，越来越多的厂家采用计算机计算，这样，板式换热器的工艺计算变得快捷、方便、准确。

以下简要说明无相变时板式换热器的一般计算方法，该方法是以传热和压降准则关联式为基础的设计计算方法。

以下五个参数在板式换热器的选型计算中是必须的：总传热量（单位:kW）.一次侧、二次侧的进出口温度一次侧、二次侧的允许压力降最高工作温度最大工作压力如果已知传热介质的流量，比热容以及进出口的温度差，总传热量即可计算得出温度T1 =热侧进口温度* A3 F7 y& G7 S+ Q T2 =热侧出口温度 3 s' _% s5 s. T" DO q4 b t1 =冷侧进口温度& L8 ~: |; B: t2 M2 w$ z t2=冷侧出口温度热负荷热流量衡算式反映两流体在换热过程中温度变化的相互关系，在换热器保温良好，无热损失的情况下，对于稳态传热过程，其热流量衡算关系为：0 B N/ I" A+ m0 z' H9 ~ （热流体放出的热流量）=（冷流体吸收的热流量）在进行热衡算时，对有、无相变化的传热过程其表达式又有所区别。

（1）无相变化传热过程式中Q----冷流体吸收或热流体放出的热流量，W ；# Q/ p3 p: 14 ~0 N' I） Wmh,mc-----热、冷流体的质量流量，kg/s；+ Z: 19 b- h9 h" r3 P） {/ ACph,Cpc ----- 热、冷流体的比定压热容，kJ/（kg • K）; 6 L8 t6 b3 o& m/ nT1,t1 ------热、冷流体的进口温度，K;T2,t2------热、冷流体的出口温度，K。

（2）有相变化传热过程两物流在换热过程中，其中一侧物流发生相变化，如蒸汽冷凝或液体沸腾，其热流量衡算式为：& w3 v） j4 I4 R一侧有相变化 1 Y# e$ B6 c& z% C3 W- W* J两侧物流均发生相变化，如一侧冷凝另一侧沸腾的传热过程式中r,r1,r2 ---- 物流相变热，J/kg；D,D1,D2 ------- 相变物流量，kg/s。

板式换热器换热量的计算

板式换热器例题1、换热器换热量的计算w t Gc Q 1046750)2065(4187360020000=-⨯⨯=∆= 2、外网进入热水供应用户的水流量s kg t c Q G /10)7095(418710467500=-=∆= 3、加热水的流通断面积换热器内水的流速取0.1～0.5m/s 。

加热水的平均温度为（95＋70）/2＝82.5℃，该温度下水的密度为970.2kg/m 3。

200206.02.9705.010m w G f r r r =⨯==ρ 4、被加热水的流通断面积换热器内水的流速取0.1～0.5m/s 。

被加热水的平均温度为（65＋20）/2＝42.5℃，该温度下水的密度为991.2kg/m 3。

201868.02.9913.0360020000m w G f l l l =⨯⨯==ρ 5、选型初选BR12型板式换热器，单片换热面积为0.12m 2/片，单通道流通断面积为0.72×10－3。

6、实际流速加热水流道数为281072.00206.03=⨯==-d r r f f n 被加热水流道数为261072.001868.03=⨯==-d l l f f n 取流道数为28。

加热水实际流速s m f n G w r d r r /5.02.9701072.0281030=⨯⨯⨯==-ρ 被加热水实际流速s m f n Gw l d l l /28.02.9911072.02856.53=⨯⨯⨯==-ρ 7、传热系数查图知传热系数为3600w/m 2.K 。

8、传热温差()()()()℃396595207065952070)()()()(11221122=-----=-----=∆In t t In t t t p ττττ 9、传热面积246.73936001046750m t K Q F p =⨯=∆= 10、需要的片数6212.046.7===d F F N 11、实际片数考虑一个富裕量。

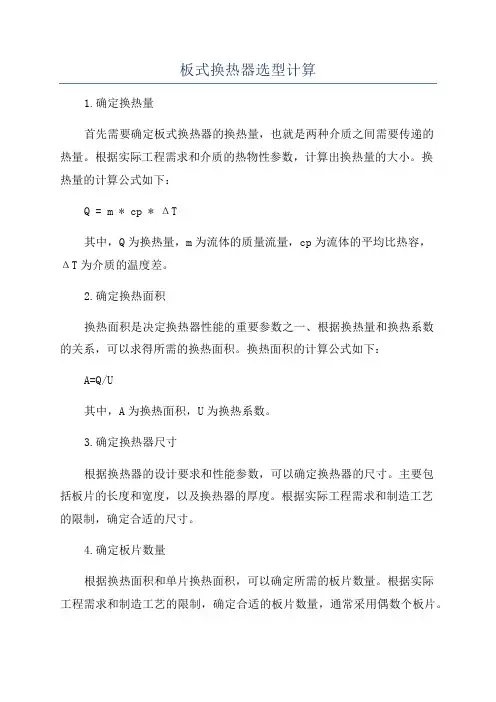

板式换热器选型计算

板式换热器选型计算1.确定换热量首先需要确定板式换热器的换热量，也就是两种介质之间需要传递的热量。

根据实际工程需求和介质的热物性参数，计算出换热量的大小。

换热量的计算公式如下：Q = m * cp * ΔT其中，Q为换热量，m为流体的质量流量，cp为流体的平均比热容，ΔT为介质的温度差。

2.确定换热面积换热面积是决定换热器性能的重要参数之一、根据换热量和换热系数的关系，可以求得所需的换热面积。

换热面积的计算公式如下：A=Q/U其中，A为换热面积，U为换热系数。

3.确定换热器尺寸根据换热器的设计要求和性能参数，可以确定换热器的尺寸。

主要包括板片的长度和宽度，以及换热器的厚度。

根据实际工程需求和制造工艺的限制，确定合适的尺寸。

4.确定板片数量根据换热面积和单片换热面积，可以确定所需的板片数量。

根据实际工程需求和制造工艺的限制，确定合适的板片数量，通常采用偶数个板片。

5.确定流体通道确定流体通道是板式换热器选型计算的重要步骤。

根据介质的性质和换热条件，选择适合的流体通道方式，例如并流式、逆流式或交叉流式。

6.确定板片间距板片间距是决定流体通道宽度的参数，对换热器的性能具有很大的影响。

根据实际工程需求和制造工艺的限制，确定合适的板片间距。

7.确定流体速度流体速度是板式换热器选型计算中的关键参数之一、根据换热器设计要求和流体性质，确定合适的流体速度，通常根据实际工程经验进行估算。

8.确定板片材料根据介质的性质和工艺要求，选择合适的板片材料。

常见的板片材料有不锈钢、钛合金、镍合金等，需要根据介质的腐蚀性和温度要求进行选择。

以上是板式换热器选型计算的主要内容和方法。

在实际工程中，需要根据具体的需求和工艺要求，进行详细的计算和分析，以确定最适合的板式换热器规格和参数。

同时，还需要考虑工艺的可行性和经济性，选择合适的设备。

板式换热器换热面积选型计算

板式换热器换热面积选型计算板式换热器是一种常用的换热设备，广泛应用于石油化工、化肥、冶金、医药、食品、造纸等行业中。

选用合适的换热面积对于保证换热器的正常工作和提高换热效果至关重要。

下面将详细介绍板式换热器换热面积的选型计算。

首先，我们需要明确一些基本概念和参数。

1.热传导方程热传导方程描述了热量传递的基本原理。

对于板式换热器而言，可以简化为以下形式：Q = U * A * ΔTlm其中，Q为换热器的换热量，U为整体换热系数，A为换热面积，ΔTlm为对数平均温差。

2.对数平均温差对数平均温差是计算换热器换热面积的重要参数。

对于共流、逆流和交叉流三种流体流向情况，计算公式如下：对于共流：ΔTlm = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)对于逆流：ΔTlm = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)对于交叉流：ΔTlm = (ΔT1 - ΔT2) / ΔT3 = (ΔT1 - ΔT2) / ln(ΔT1 /ΔT2)3.整体换热系数整体换热系数U是指在一定流量、温度条件下，单位换热面积上的热量传递量与平均温差之比。

换热器的整体换热系数由传热面的材料、换热介质、流体流速等因素决定。

一般在选型计算中，根据具体工艺要求和经验值确定整体换热系数。

4.温差温差指的是进出口流体的温度差，能够直观地展示换热器的换热效果。

温差越大，热传导速率越快，换热效果越好。

在进行板式换热器换热面积选型计算时，可以按照以下步骤进行：1.确定换热介质及其物性参数首先，需要明确换热的介质是什么，包括名称、流量、进出口温度等参数。

然后，根据介质的物性参数如比热容、导热系数等，计算出介质的换热特性。

2.确定换热方式和流体流向根据具体工艺要求和换热效果需求，确定换热方式是共流、逆流还是交叉流。

根据实际工艺条件，确定流体的流向。

3.确定整体换热系数根据具体工艺要求和经验值，确定整体换热系数。

4.计算对数平均温差根据确定的换热方式和流体流向，利用对数平均温差计算公式，计算出对数平均温差ΔTlm。

板式换热器知识讲解及换热计算

定义与工作原理定义板式换热器是一种高效、紧凑的换热设备，由一系列金属板片组成，板片之间形成狭窄的流道，冷、热流体在板片两侧流动，通过板片进行热量交换。

工作原理板式换热器利用板片之间的流道，使冷、热流体在流动过程中实现热量交换。

热量通过板片传导，从高温流体传递给低温流体，或从低温流体吸收热量传递给高温流体。

结构组成及特点结构组成板式换热器主要由框架、板片、密封垫片、压紧装置等部分组成。

其中，框架用于支撑和固定板片；板片是换热的主要部件，通常由不锈钢、钛合金等材料制成；密封垫片用于防止流体泄漏；压紧装置用于将板片压紧在框架上，保证换热器的密封性能。

特点板式换热器具有结构紧凑、换热效率高、占地面积小、维护方便等特点。

此外，板式换热器还具有多种板片组合方式，可适应不同流体的换热需求。

应用领域与发展趋势应用领域板式换热器广泛应用于供暖、空调、化工、食品、医药等领域。

在供暖领域，板式换热器可用于集中供暖系统中的热交换；在空调领域，可用于中央空调系统中的冷却和加热；在化工领域，可用于各种化工流程中的热量回收和温度控制。

发展趋势随着科技的不断进步和环保要求的提高，板式换热器将朝着更高效、更环保的方向发展。

一方面，研究者将不断优化板片结构和材料，提高换热效率和耐腐蚀性；另一方面，将加强智能化技术的应用，实现板式换热器的远程监控和智能控制，提高运行效率和安全性。

温度、热量和热能的概念及其关系热力学第一定律和第二定律的表述和意义热力学系统、边界、工质和热源的定义01热传导、热对流和热辐射三种传热方式的特点和区别02传热过程的基本定律和传热系数的概念03影响传热系数的因素和提高传热效率的方法流体的物理性质和流动状态流体静力学和动力学的基本原理流体在管道中的流动阻力和能量损失流体力学基础根据工艺要求确定所需换热量，考虑热损失和传热效率等因素。

换热量根据工艺要求确定进出口温度，考虑热媒性质和传热温差等因素。

进出口温度根据工艺要求确定允许的压力降，考虑流体性质和换热器结构等因素。

换热器换热面积的计算公式

换热器换热面积的计算公式
其中，A表示换热器的换热面积，单位为m；Q表示热量，单位为W；U表示总传热系数，单位为W/(m·K)；ΔT表示平均温差，单位为K。

2. 管壳式换热器换热面积计算公式：
A = (π×D×L)/(N×S)
其中，A表示换热器的换热面积，单位为m；D表示管子外径，单位为m；L表示管长，单位为m；N表示管子数，个；S表示管子间距，单位为m。

3. 板式换热器换热面积计算公式：
A = N×L×W
其中，A表示换热器的换热面积，单位为m；N表示板数，个；L 表示板长，单位为m；W表示板宽，单位为m。

以上是常见的换热器换热面积计算公式，具体应根据实际情况选择合适的公式进行计算。

- 1 -。

板式换热器换热量的计算

板式换热器例题1、换热器换热量的计算w t Gc Q 1046750)2065(4187360020000=-⨯⨯=∆= 2、外网进入热水供应用户的水流量s kg t c Q G /10)7095(418710467500=-=∆= 3、加热水的流通断面积换热器内水的流速取0.1～0.5m/s 。

加热水的平均温度为（95＋70）/2＝82.5℃，该温度下水的密度为970.2kg/m 3。

2003436.02.9703.010m w G f r r r =⨯==ρ 4、被加热水的流通断面积换热器内水的流速取0.1～0.5m/s 。

被加热水的平均温度为（65＋20）/2＝42.5℃，该温度下水的密度为991.2kg/m 3。

201868.02.9913.0360020000m w G f l l l =⨯⨯==ρ 5、选型初选BR12型板式换热器，单片换热面积为0.12m 2/片，单通道流通断面积为0.72×10－3。

6、实际流速加热水流道数为481072.003436.03=⨯==-d r r f f n 被加热水流道数为261072.001868.03=⨯==-d l l f f n 加热水实际流速s m f n G w r d r r /298.02.9701072.0481030=⨯⨯⨯==-ρ 被加热水实际流速s m f n Gw l d l l /3.02.9911072.02656.53=⨯⨯⨯==-ρ 7、传热系数查图知当流速为0.3m/s 时传热系数为3100w/m 2.K 。

8、传热温差()()()()℃396595207065952070)()()()(11221122=-----=-----=∆In t t In t t t p ττττ 9、传热面积266.83931001046750m t K Q F p =⨯=∆= 10、需要的片数7212.066.8===d F F N 11、实际片数考虑一个富裕量。

板式换热器换热面积的计算(知识参考)

板式换热器选型计算的方法及公式(1)求热负荷Q：Q=G．ρ．ＣP．ΔtQ—换热量（取冷热流体换热量的平均值），w;Δt—流体进出口温差，K。

(2)求冷热流体进出口温度：t2=t1+ Q /G ．ρ ．ＣP(3)冷热流体流量：Ｇ= Q / ρ ．ＣP ．(t2-t1 )(4)求平均温度差ΔtmΔtm=(T1-t2)-(T2-t1)/In(T1-t2)/(T2-t1)或Δtm=(T１-t2)+(T2-t1)/2(5)选择板型若所有的板型选择完，则进行结果分析。

(6)由Ｋ值范围，计算板片数范围Ｎmin，ＮmaxＮmin = Q / Kmax ．Δtm ．F P ．βＮmax = Q / Kmin ．Δtm ．F P ．β(7)取板片数N（Ｎmin≤Ｎ≤Ｎmax ）若N已达Ｎmax，做（5）。

(8)取N的流程组合形式，若组合形式取完则做（7）。

(9)求Re，NuRe = W ．de / νNu =a1．Re a2．Pr a3(10)求a，K传热面积Ｆa = Nu ．λ / deK= 1 / 1/a h+1/ a c+γc+γc+δ/λ0F= Q /K ．Δtm ．β(11)由传热面积Ｆ求所需板片数ＮＮＮＮ= F/ Fp+ 2(12)若N＜NN，做（８）。

(13)求压降ΔpEu = a4．Re a5Δp = Eu ．ρ．W2．ф(14) 若Δp＞Δ允，做（８）；若Δp≤Δ允，记录结果，做（８）。

注: 1．（1）、（2）、（3）根据已知条件的情况进行计算。

2．当T1-t2=T2-t1时采用Δtm = (T１-t2)+(T2-t1)/23．修正系数β一般0.7～0.9。

4．压降修正系数ф，单流程ф度=1～1.2 ，二流程、三流程ф=1.8～2.0，四流程ф=2.6～2.8。

5．a1、a2、a3、a4、a5为常系数。

选型计算各公式符号的意义及单位符号意义单位符号意义单位Q 热负荷W Cp 比热KJ/kg℃ρ流体密度Kg/ m3Δtm 平均温差℃G 体积流量m3/s F 传热面积m2K 传统系数W/ m2℃W 流速m/sT1、T2热介质进出口温度℃t1、t2热介质进出口温度℃m 流程数n 流道数α对流换热系数W/ m2℃ f 单通道截面积m2ν运动粘度m2/s λ介质导热系数W/ m℃Δp 阻力损失Mpa Eu Eu = Δp / ρ. W2无量纲Re 雷诺数Re = W ．de /ν无量纲de 当量直径m Nu Nu = de．α / γ无量纲Pr 普朗特数λ0板片导热系数W/ m℃t 板厚m β修正系数h、c 热、冷介质角标γP热介质污垢热阻m2℃/W γc冷介质污垢热阻。

板式换热器选型计算的方法及公式

板式换热器选型计算的方法及公式(1)求热负荷QQ=G．ρ．ＣP．Δt(2)求冷热流体进出口温度t2=t1+ Q /G ．ρ ．ＣP(3)冷热流体流量Ｇ= Q / ρ ．ＣP ．(t2-t1(4)求平均温度差ΔtmΔtm=(T1-t2)-(T2-t1)/In(T1-t2)/(T2-t1)或Δtm=(T１-t2)+(T2-t1)/2(5)选择板型若所有的板型选择完，则进行结果分析。

(6)由Ｋ值范围，计算板片数范围Ｎmin，ＮmaxＮmin = Q/ Kmax ．Δtm ．F P ．βＮmax = Q/ Kmin ．Δtm ．F P ．β(7)取板片数N（Ｎmin≤Ｎ≤Ｎmax ）若N已达Ｎmax，做（5）。

(8)取N的流程组合形式，若组合形式取完则做（7）。

(9)求Re，NuRe = W ．de / νNu =a1．Re a2．Pr a3(10)求a，K传热面积Ｆa = Nu ．λ / deK= 1 / 1/a h+1/a c+γc+γc+δ/λ0F= Q /K ．Δtm ．β(11)由传热面积Ｆ求所需板片数ＮＮＮＮ= F/ Fp+ 2(12)若N＜NN，做（８）。

(13)求压降ΔpEu = a4．Re a5Δp = Eu ．ρ．W2 ．ф(14) 若Δp＞Δ允，做（８）；若Δp≤Δ允，记录结果，做（８）。

注: 1．（1）、（2）、（3）根据已知条件的情况进行计算。

2．当T1-t2=T2-t1时采用Δtm = (T１-t2)+(T2-t1)/2 3．修正系数β一般0.7～0.9。

板式换热器的优化选型1 平均温差△tm从公式Q＝K△tmA，△tm＝1／A∫A（t1－t2）dA中可知，平均温差△tm是传热的驱动力，对于各种流动形式，如能求出平均温差，即板面两侧流体间温差对面积的平均值，就能计算出换热器的传热量。

平均温差是一个较为直观的概念，也是评价板式换热器性能的一项重要指标。

1.1 对数平均温差的计算当换热器传热量为dQ，温度上升为dt时，则C＝dQ／dt，将C定义为热容量，它表示单位时间通过单位面积交换的热量，即dQ＝K（th－tc）dA＝K△tdA，两种流体产生的温度变化分别为dth＝－dQ／Ch，dtc＝－dQ／Cc，d△t＝d（th －tc）＝dQ（1／Cc－1／Ch）,则dA＝[1／k（1／Cc－1／Ch）]·（d△t／△t），当从A＝0积分至A＝A0时，A0＝[1／k（1／Cc－1／Ch）]·㏑[（tho－tci）／（thi－tco）]，由于两种流体间交换的热量相等，即Q＝Ch（thi－tho）＝Cc （tco－tci），经简化后可知，Q＝KA0｛[（tho－tci）－（thi－tco）]／㏑[（tho －tci）／（thi－tco）]｝，若△t1＝thi－tco，△t2＝tho－tci，则Q＝KA0[（△t1－△t2）／㏑（△t1／△t2）]＝KA0△tm，式中的△tm＝（△t1－△t2）／㏑（△t1／△t2）。

板式换热器选型计算的方法及公式

板式换热器选型计算的方法及公式(1)求热负荷QQ=G．ρ．ＣP．Δt(2)求冷热流体进出口温度t2=t1+ Q /G ．ρ ．ＣP(3)冷热流体流量Ｇ= Q / ρ ．ＣP ．(t2-t1(4)求平均温度差ΔtmΔtm=(T1-t2)-(T2-t1)/In(T1-t2)/(T2-t1)或Δtm=(T１-t2)+(T2-t1)/2 (5)选择板型若所有的板型选择完，则进行结果分析。

(6)由Ｋ值范围，计算板片数范围Ｎmin，ＮmaxＮmin = Q/ Kmax ．Δtm ．F P ．βＮmax = Q/ Kmin ．Δtm ．F P ．β(7)取板片数N（Ｎmin≤Ｎ≤Ｎmax ）若N已达Ｎmax，做（5）。

(8)取N的流程组合形式，若组合形式取完则做（7）。

(9)求Re，NuRe = W ．de / νNu =a1．Re a2．Pr a3(10)求a，K传热面积Ｆa = Nu ．λ / deK= 1 / 1/a h+1/a c+γc+γc+δ/λ0F= Q /K ．Δtm ．β(11)由传热面积Ｆ求所需板片数ＮＮＮＮ= F/ Fp+ 2(12)若N＜NN，做（８）。

(13)求压降ΔpEu = a4．Re a5Δp = Eu ．ρ．W2 ．ф(14) 若Δp＞Δ允，做（８）；板式换热器的优化选型1 平均温差△tm从公式Q＝K△tmA，△tm＝1／A∫A（t1－t2）dA中可知，平均温差△tm是传热的驱动力，对于各种流动形式，如能求出平均温差，即板面两侧流体间温差对面积的平均值，就能计算出换热器的传热量。

平均温差是一个较为直观的概念，也是评价板式换热器性能的一项重要指标。

1.1 对数平均温差的计算当换热器传热量为dQ，温度上升为dt时，则C＝dQ／dt，将C定义为热容量，它表示单位时间通过单位面积交换的热量，即dQ＝K（th－tc）dA＝K△tdA，两种流体产生的温度变化分别为dth＝－dQ／Ch，dtc＝－dQ／Cc，d△t＝d（th －tc）＝dQ（1／Cc－1／Ch）,则dA＝[1／k（1／Cc－1／Ch）]·（d△t／△t），当从A＝0积分至A＝A0时，A0＝[1／k（1／Cc－1／Ch）]·㏑[（tho－tci）／（thi－tco）]，由于两种流体间交换的热量相等，即Q＝Ch（thi－tho）＝Cc （tco－tci），经简化后可知，Q＝KA0｛[（tho－tci）－（thi－tco）]／㏑[（tho －tci）／（thi－tco）]｝，若△t1＝thi－tco，△t2＝tho－tci，则Q＝KA0[（△t1－△t2）／㏑（△t1／△t2）]＝KA0△tm，式中的△tm＝（△t1－△t2）／㏑（△t1／△t2）。

板式换热器简易计算表

板式换热器简易计算表1.换热面积计算：换热面积是板式换热器的重要参数，用于决定换热效果和换热器的尺寸。

其计算公式为：A = Q / (U × ΔTlm)其中，A为换热面积，单位为平方米；Q为热量传递率，单位为千瓦；U为整体传热系数，单位为千瓦/平方米·摄氏度；ΔTlm为对数平均温差，单位为摄氏度。

2.弹性计算：在实际操作中，常常需要进行弯曲或挤压板式换热器的弹性计算。

弹性计算可以通过以下步骤进行：(1)计算换热器的最大应力：σ=M×y/I其中，σ为最大应力，单位为帕斯卡；M为挤压力矩，单位为牛顿·米；y为换热器的远离中心轴的最大距离，单位为米；I为惯性矩，单位为米的四次方。

(2)计算挤压压力：P=σ×A其中，P为挤压压力，单位为牛顿；A为换热器截面的面积，单位为平方米。

(3)判断换热器的弹性：比较挤压压力和材料的临界弹性极限，若挤压压力小于临界弹性极限，则换热器满足弹性要求。

3.流体流量计算：在设计和运行板式换热器时，需要正确计算流体的流量。

流体流量的计算公式如下：m=ρ×v×A其中，m为流体的质量流量，单位为千克/秒；ρ为流体的密度，单位为千克/立方米；v为流体的速度，单位为米/秒；A为流体的横截面积，单位为平方米。

4.热传导计算：Q=k×A×ΔT/d其中，Q为热量，单位为千焦耳；k为热导率，单位为千焦耳/米·秒·摄氏度；A为传热面积，单位为平方米；ΔT为温差，单位为摄氏度；d为传热距离，单位为米。

以上是板式换热器的简易计算表，供参考使用。

但是需要注意的是，实际应用中，还需要考虑更多的因素，例如流体的参数、换热器的材料、温度差等，以获得准确的计算结果。

因此，在实际工程中，建议结合具体条件进行更详细和准确的计算。

板式换热器热力计算及分析

板式换热器热力计算及分析首先，我们来了解一下板式换热器的工作原理。

板式换热器由一系列堆叠在一起的金属板组成，每个金属板上都有一系列的通道，用于流体的传热。

其中一组板被称为热传递板，另一组板被称为流体分割板，它们交替排列，以便流体通过交叉流动的方式进行传热。

热传递板上的流体称为热流体，流体分割板上的流体称为冷流体。

通过热流体和冷流体之间的传热，实现了热量的交换。

在热力计算中，我们首先需要确定热量的输入和输出。

对于热传递板上的热流体，其进口温度称为T1，出口温度称为T2、对于流体分割板上的冷流体，其进口温度称为T3，出口温度称为T4、根据能量守恒定律，我们可以得到以下热力方程：Q = mc∆T其中，Q为传热量，m为流体的质量，c为流体的比热容，∆T为温差。

根据流体的运动方式，板式换热器分为平行流和逆流。

在平行流状态下，热流体和冷流体的方向是相同的，即T1>T2，T3>T4、在逆流状态下，热流体和冷流体的方向是相反的，即T1>T2，T4>T3、根据不同的流动方式，需要使用不同的计算方法。

对于平行流，我们可以使用以下热力计算公式：Q = mc(T1-T2)对于逆流Q = mc(T1 - T2) = mc(T3 - T4)在实际应用中，我们还需要考虑一些实际操作中的影响因素，如流体的压力损失、换热系数的变化等。

这些因素可以通过经验公式或者实验数据进行修正。

在计算中，我们可以使用以下公式：Q = U × A × ∆Tlm其中，U为总传热系数，A为板式换热器的传热面积，∆Tlm为对数平均温差。

总结：板式换热器的热力计算是一个复杂的过程，需要考虑多个因素的影响。

在计算中，我们需要确定热量的输入和输出，选择适当的计算方法，并考虑实际操作中的影响因素。

通过合理的计算和分析，可以得出准确的热力特性和性能参数，为工业生产中的实际应用提供依据。

换热机组换热面积

换热机组换热面积
换热面积的计算涉及到许多参数，包括传热介质的物性参数、传热系数、被传热介质的流量及物性参数、流体状态参数等。

具体来说，不同的换热设备有不同的计算方法。

1. 管壳式换热器：换热面积A可以通过公式A=Q/(U×ΔT)来计算，其中A为换热面积，Q为热量，U为传热系数，ΔT为传热介质的温度差。

2. 换热管式换热器：换热面积A可以通过公式A=(π×d×l×n)/(e×N)来计算，其中d为管子外径，l为管长，n为管数，e为管子壁厚度，N为管板孔数。

3. 板式换热器：换热面积A可以通过公式A=Q/(U×ΔT)来计算，其中Q为传热量，U为传热系数，ΔT为介质温差。

以上是几种常见的换热设备的换热面积计算方法，更多类型的换热设备的换热面积计算方法需要参照具体的专业资料和手册。

另外，在计算换热面积时，需要注意确定传热系数及被传热介质的物性参数、确定传热介质流量、采用比较简单的计算方法以及根据实际工艺数据进行检验和验证。

板式换热器换热面积计算

板式换热器换热面积计算在进行板式换热器换热面积计算时，需要考虑以下几个方面的因素：1.换热介质的特性参数：换热器的换热面积计算需要知道换热介质的温度、压力、流量、物性参数等。

这些参数可通过液体或气体的物性表或厂家提供的数据来获取。

2.换热传热系数：换热面积计算还需考虑换热介质的传热特性，即传热系数。

传热系数是指在单位时间内，单位面积的热量传递能力。

传热系数受到流体性质、流态、壁面状况等的影响。

通常可根据换热介质的特性参数来计算传热系数。

4.热传导方程：在进行换热器换热面积计算时，常常要考虑热传导方程，这是由换热过程中的温度梯度所引起的热流动。

根据以上因素，可以采用以下方法进行板式换热器换热面积的计算：1.热平衡法：根据热平衡原理和换热器的输入输出热量，来计算换热面积。

热平衡法主要用于确定热负荷。

2.传热系数法：根据换热介质的特性参数和换热器的传热系数，来计算换热面积。

传热系数法主要用于确定传热系数。

3.数值计算法：根据换热器的几何形状、流体特性等进行热传导方程的求解，来计算换热面积。

数值计算法能够较准确的模拟实际换热过程，适用于复杂的换热器计算。

4.经验公式法：通过实际案例和试验数据，总结出适用于类换热器的经验公式，来进行换热面积的初步计算。

经验公式法具有简便、快速的优点，但精度相对较低。

在实际应用中，为了提高计算结果的准确性，一般会结合以上不同的方法进行综合计算，以得到较为合理的换热面积。

除了以上的计算方法，还应考虑特定的工况和实际要求。

例如，根据板式换热器的厂商提供的规格和技术参数，进行选择和计算；或者基于工艺过程的特殊要求进行换热面积的选择和计算。

总之，板式换热器换热面积的计算是一个综合考虑流体特性、传热特性、热负荷等因素的过程。

通过合理的选择和计算，可以获得最优的换热效果和性能。

板式换热器的换热系数

板式换热器的换热系数是指单位时间内单位面积的热量传递量，通常用符号U表示，单位为W/(m^2·K)。

板式换热器的换热系数受多种因素影响，包括板片的材料、流体的性质、流速和流量等。

板式换热器的换热系数可以通过实验测定或理论计算得到。

通常采用的实验方法是在实际操作中测量进出口温度差、流量、热负荷等参数，然后计算出换热系数。

理论计算方法包括经验公式和数值模拟等方法。

板式换热器的换热系数一般较高，通常在500-3000 W/(m^2·K)之间。

换热系数的高低对板式换热器的性能影响较大，高的换热系数可以提高换热效率，降低设备的体积和成本，但也可能增加流体的压降和泄漏的风险。

因此，在实际应用中需要根据具体情况进行综合考虑和优化设计。
