土木工程识图_11详解
土木工程制图与识图第11章工程形体的表达方法
建筑工程学院
整理ppt
1
第11章 工程形体的表达方法
1 视图 2 剖面图 3 断面图 4 组合体 5 尺寸标注
整理ppt
2
1 视图
实际工程形体的形状和结构往往是比较复杂的，为了正 确、完整、清晰、规范地将物体的内外形状表达出来，国家 相关制图标准规定了各种画法，如视图、剖面、断面、简化 画法等。
整理ppt
18
当形体上具有倾斜部分时（如图带有倾斜侧翼的某办 公楼 ），也可采用展开视图反映该部分的实形。
整理ppt
11
1 视图
视图的种类
• 1.1 三视图 • 1.2 基本视图 • 1.3 镜像视图 • 1.4 局部视图 • 1.5 斜视图 • 1.6 展开视图
倾斜部分旋转到与中间部分同一平面内，然后作房屋 的正立面图。展开视图的配置与基本视图的配置相同，但是 必须在图名后加注“展开”。
• 1.1 三视图 • 1.2 基本视图 • 1.3 镜像视图 • 1.4 局部视图 ppt
5
1 视图
视图的种类
• 1.1 三视图 • 1.2 基本视图 • 1.3 镜像视图 • 1.4 局部视图 • 1.5 斜视图 • 1.6 展开视图
投影规律
整理ppt
7
1 视图
视图的种类
• 1.1 三视图 • 1.2 基本视图 • 1.3 镜像视图 • 1.4 局部视图 • 1.5 斜视图 • 1.6 展开视图
整理ppt
8
1 视图
视图的种类
• 1.1 三视图 • 1.2 基本视图 • 1.3 镜像视图 • 1.4 局部视图 • 1.5 斜视图 • 1.6 展开视图
三视图的方位关系

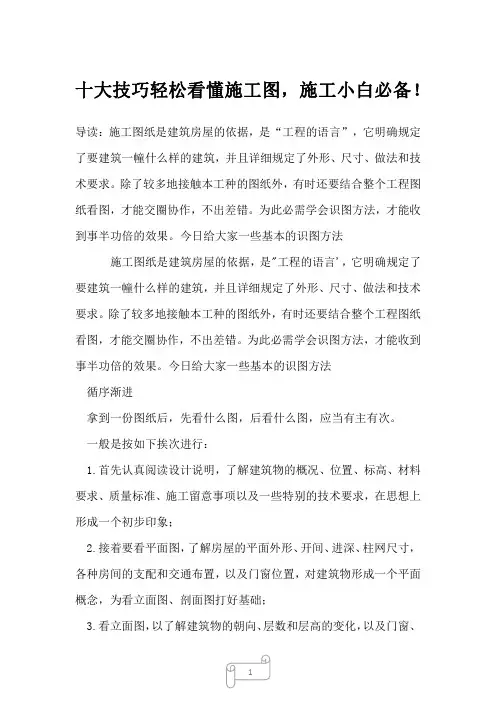

2022年土木工程十大技巧轻松看懂施工图,施工小白必备!
十大技巧轻松看懂施工图，施工小白必备！导读：施工图纸是建筑房屋的依据，是“工程的语言”，它明确规定了要建筑一幢什么样的建筑，并且详细规定了外形、尺寸、做法和技术要求。
除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈协作，不出差错。
为此必需学会识图方法，才能收到事半功倍的效果。
今日给大家一些基本的识图方法施工图纸是建筑房屋的依据，是"工程的语言'，它明确规定了要建筑一幢什么样的建筑，并且详细规定了外形、尺寸、做法和技术要求。
除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈协作，不出差错。
为此必需学会识图方法，才能收到事半功倍的效果。
今日给大家一些基本的识图方法循序渐进拿到一份图纸后，先看什么图，后看什么图，应当有主有次。
一般是按如下挨次进行：1.首先认真阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工留意事项以及一些特别的技术要求，在思想上形成一个初步印象；2.接着要看平面图，了解房屋的平面外形、开间、进深、柱网尺寸，各种房间的支配和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；3.看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；4.看剖面图，以大体了解剖面部分的各部位标高变化和室内状况；5.最终看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；6.另外，还必需依据平面图、立面图、剖面图等中的索引符号，具体阅读所指的大样图或节点图，做到粗细结合，大小交圈。
只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到"先看说明后看图；挨次最好为平、立、剖；查对节点和大样；建筑结构对比读'，这样才能收到事半功倍的效果。
记住尺寸内容建筑工程虽然各式各样，但都是通过各部分尺寸的转变而消失各种不同的造型和效果。
俗话说："没有法规，不成方圆'，图上假如没有长、宽、高、直径等详细尺寸，施工人员就没法按图施工点但是图纸上的尺寸许多，作为详细的和操作人员来说，不需要，也不行能将图上全部的尺寸都记住。
建筑施工图识图大全(学土木必懂知识)
1、定位轴线及其编号
定位轴线是房屋施工时砌筑墙身、浇筑柱梁、安装 构件等施工定位的重要依据，规定主要承重构件，应绘 制其定位轴线，并编注轴线号。
对非承重墙或次要承重构件，编写附加定位轴线。 定位轴线用细点划线绘制，其端部绘制直径为 8mm 的细实线圆，在圆圈中书写轴线编号。 规定竖向轴线编号用阿拉伯数字，自左向右顺序编 写；横向轴线编号用拉丁字母（除I、O、Z），自下而 上顺序编写。 附加定位轴线的编号采用分数表示，分母表示前一 轴线的编号；分子表示附加轴线编号。
1、表明新建建筑物、原有房屋、构筑物等的具体位置。 2、图例、名称和绘图比例。建筑物、构筑物等均采用
图例来表示,并注明建筑物、构筑物的名称。建筑总 平面图的绘制比例一般采用 1：500、1：1000、1： 2000。 3、表明标高。建筑物首层地面标高、室外地坪标高。 复杂地形应绘制等高线。 4、表示总平图范围的整体朝向。
建筑平面图是作为施工时放线、砌筑墙体、门窗安装、室内 装修、编制预算、施工备料等的重要依据。
（二）建筑平面图的基本内容
1、建筑物的平面形状，房屋内各房间的名称、平面布置 情况以及房屋朝向。
2、房屋内、外部尺寸和定位轴线。定位轴线是各构件在 长宽方向的定位依据。
3、门窗的代号与编号，门的开启方向。 4、需用详图表达部位，应标注索引符号。 5、内部装修做法和必要的文字说明。 6、底层平面图应注明剖面图的剖切位置。 7、注写图名和绘图比例。
我们都是土木工程人
• 既然选择了土木工程这个行业，就要树 立自己的志向，要在这个行业认真的干 下去，成就一番事业。要真正的成功， 没有捷径可走，扎扎实实，掌握真本事 才是硬道理！！
第六章 建筑施工图
一、房屋图概述 二、建筑总平面图 三、建筑平面图 四、建筑立面图 五、建筑剖面图 六、建筑详图
土木工程识图
≥2200（梯段净高） ≥2000（平台净高）
（五）钢筋混凝土楼梯构造
特点：具有坚固、耐久、耐火等优点，目前被广泛应用。 类型：现浇钢筋混凝土楼梯和预制钢筋混凝土楼梯。 1、现浇钢筋混凝土楼梯 特点：刚度大，整体性好，设计灵活，但施工速度慢，模板耗费多，适用
1、适当调整板缝宽度（缝隙小于60mm)。 2、挑砖。 3、局部现浇钢筋混凝土板带。
60~120
120~200
墙边挑砖
墙边设现浇板带
隔墙下现浇板带
如预制板上设有隔墙，为了避免隔墙重量由单一预制板承受，宜将隔墙垂直分布 于各块预制板上或将隔墙设置于两块预制板连接缝上，使其共同接受隔墙重量。
（四）楼地层的防水
类
农业建筑：温室、粮仓、畜禽饲养场…. 砖木结构 砖混结构 钢筋砼结构 钢、钢筋砼结构 钢结构
其它结构
按层数分
住宅建筑：低层1-3；多层4-6；中高层7-9；高层10-30。 公共建筑及综合性建筑的总高度>24m者为高层。 建筑物高度>100m时，不论住宅或公共建筑均为超高层。 工业建筑（厂房）：单层厂房、多层厂房、混合层数厂房。
软弱土层 坚硬土层
２、按所用材料及受力特点分类 （１）无筋扩展基础
定义：无筋扩展基础系指由砖、毛石、混凝土或毛石混凝土、灰土和 三合土等为材料，且不需配置钢筋的墙下条形基础或柱下独立基础。
特点：这种基础的材料抗压性能比较好，但是抗拉、抗剪强度不高，要 保证基础不被拉力或冲切力破坏，必须控制基础的高宽比。无筋扩展基 础适用于多层民用建筑和轻型厂房。
而定，是作为建设投资、建筑设计和选用材料的重要依据。共分为四级。 2、建筑物的耐火等级：是根据建筑物构建的燃烧性能和耐火极限确定
土木工程识图课件
3、平面的正投影基本性质
B E
A CG
D
b(c) e
a(d)
g
L
F
M
K
H N
f
l m
k
h
n
1）平面垂直于投影面，投影积聚为直线。 2）平面平行于投影面，投影反映平面的实形。 3）平面倾斜于投影面，投影变形，图形面积缩小。
土木工程识图
五、形体的三面正投影
１、三面投影图的形成 左图为空间3个不同形状的形体，它 们在同一投影面上的投影却是相同的。由 图可以看出：虽然一个投影面能够准确的 表现出形体的一个侧面的形状，但不能表 现出形体的全部形状。 那么，需要几个投影才能确定空间 形体的形状呢？
形体2
形体3
第一步：形体分析。
第二步：选择正立面图的投影方向。
第三步：确定绘图比例(如1：1)。
第四步：画投影图。
形体1
A向
其顺序如下：
形体一
形体二
形体三
检查无误后加深图线即可。
形体1
形体2
形体3
土木工程识图
形体1 形体3
形体2
宽 宽
宽 宽
宽 宽
土木工程识图
宽 宽
宽 宽
宽 宽
此段线一定不要加深
宽
Z
V
W
X
W
ＹW
H Ｙ
H
ＹH
剪开
土木工程识图
Z V
X
ＹＷ
H ＹＨ
三个投影面展开以后，三条投影轴成了两条相交的直线；原X、Z 轴位置不变，原Y轴则分成ＹＨ，ＹＷ 两条轴线。
土木工程识图
3、三面正投影图的分析
Z
高
高
长
土木工程识图完整版课件全体ppt教程
. H面、W面（俯、左视图）——宽相等!
局部三等
内容提要
点的投影
➢三面投影体系 ➢点的三面投影与坐标 ➢两点的相对位置重影点
直线的投影
➢一般位置直线 ➢投影面平行线 ➢投影面垂直线 ➢直线上的点
两直线的相对位置
➢两直线平行 ➢两直线相交 ➢两直线交叉
点的投影
构成工程结构物最基本的几何元素
点、直线、平面是构成形体的基本几何元素
投影的概念和分类
1、投射线
形成影子的光线称投影射线。
2、投影面
把承受投影图的平面简称投影面。
3、点的投影形成
通过点的投射线与投影面的交点，即形成点 的投影
点的投影的形成
形成投影的三要素：
投射线 投射线 形体 投影面
S 投影中心 A 空间点
b B
a 投影
投影面P
投影的概念和分类
投影的分类
按投射线的不同关系，通常把投影法分成中心投影和
基本制图标准——图框尺寸
基本制图标准——图幅格式
基本制图标准——会签栏样式
基本制图标准——角标样式
基本制图标准——线形
基本制图标准——相交图线的绘制规定
1)当虚线和虚线或虚 线与实线相交时，不 留空隙，交于短线处。 2)当实线的延长线为 虚线时，应留空隙。
3)当点划线与点划 线或点划线与其它图 线相交时，交点应设 在线段处。
几何作图——作已知直线的平行线
已知点A和 直线BC， 求作一条过 A点并与BC 平行的直线。
几何作图——作已知直线的平行线
用第一块 三角板的 一边与直 线BC重合， 第二块三 角板与它 的另一边 紧靠。
几何作图——作已知直线的平行线
推动第一 块三角板 至A点。
土木工程制图与识图制图的基本知识
? 图板、丁字尺、三角板、铅笔、圆规、分规、曲线板等
胶带纸
图线宽法
图纸
650
图板
绘图工具和仪器的使用
? 图板、丁字尺、三角板、铅笔、圆规、分规、曲线板等
曲线板
擦图片
? 除了上述工具外，绘图时还要准备有削铅笔的小刀，磨铅芯的砂
纸，橡皮以及固定图纸的胶带纸，另外为了保护有用的图线可以 使用擦图片等。
图板工作边上下移动。 三角板：主要是配合丁字尺画铅直线及与水平线成15?或15?倍数角的斜线。 铅笔： 以HB或H的铅笔打底稿，以2B的铅笔加粗加深图线。 圆规： 用来画圆和圆弧。
分规： 用来等分线段或移置已知尺寸于图纸上。 曲线板： 用来画非圆曲线，其轮廓线由多段不同曲率半径的曲线组成。
绘图工具和仪器的使用
《土木工程制图与识图》
建筑工程学院
第1章 制图的基本知识
1 制图标准的基本规定 2 绘图工具和仪器的使用 3 几何作图和绘图技能
绘图工具和仪器的使用
? 图板、丁字尺、三角板、铅笔、圆规、分规、曲线板等
图板：用来安放图纸进行画图的工具。 丁字尺： 丁字尺由尺头和尺身构成，用于绘制水平线。使用时尺头紧靠
土木工程识图
4.3 点的投影 4.3.2 点的三面投影及其投影标注
在三面正投影中，空间点用大写字母表示，其H面投影用同一个字母的小写形式表 示，其V面投影用同一字母的小写形式加一撇表示，其W面投影用同一字母的小写形式加 两撇表示。例如空间点A，其H面、V面、W面投影分别为a、a′、a″。
我们常用涂黑或空心的小圆圈或直线相交来表示点的投影。
4.3 点的投影
4.3.3 点的投影规律
②点在投影轴上，则其三个投影中 有两个在同一投影轴的同一点上，另一 个在原点，如右图4-17所示；
③点在坐标原点，则其三个投影都 在原点上。
位于投影面上、投影轴上、坐标原 点上的点称为特殊位置的点。
(c) 点在OZ轴上 图4-17 点在投影轴上
返回
4.3 点的投影
有形体都由点、线、面组成。 点是构成线、面、体最基本几 何元素，如右图4-13所示，A、 B、C等都是形体上的点，点的 投影是点。
图4-13 形体上的点、线、面
返回
4.3 点的投影 4.3.2 点的三面投影及其投影标注
空间点A的三面正投影直观图和投影图，如下图4-14所示。
图4-14 点的三面投影图
例4-1 已知点A的两个投影a、a′，求其第三投影。作图过程如下图4-15所示。
图4-15 已知点的两投影作第三投影
4.3 点的投影
4.3.3 点的投影规律 点的空间位置除上图外，
还有三种情况： ①点在投影面上，则其三
个投影中有两个位于投影轴上 ，如下图4-16所示；
(a) 点在H面上 图4-16 点在投影面上
空间点到W面的距离为x坐标，即Aa″=a′aZ=aaYH=x 空间点到V面的距离为y坐标，即Aa′=aaX=a″aZ=y 空间点到H面的距离为z坐标，即Aa=a′aX=a″aYW=z
土木工程识图 项目1 建筑制图的基本知识
1.1 建筑制图的工具和用品
丁字尺用于画水平线。使用时，左 手握住尺头，使尺头始终紧靠图板的左 侧工作边，然后上下推动丁字尺到需要 画线的地方，移动左手按住尺身，右手 执笔沿尺身上边从左至右画水平线。切 勿将尺头靠在图板的其他边进行使用， 也不能在尺身下边画线。画一组水平线 时，应由上向下逐条画出，以防出错。 丁字尺的使用方法如图1-2所示。
Page 31
项单目击1此处编建辑筑母制版标图题的样基式 本知识
1.2 建筑制图国家标准及规定画法
1.2.3 图线 图线是构成图样的基本元素，工程图样主要是采用 不同线型和线宽的图线来表达不同的设计内容。图线按 线型不同可分为实线、虚线、单点长画线、双点长画线、 折断线和波浪线几种，按线宽不同可分为粗、中、中粗、 细四种。每个图样，应根据复杂程度与比例大小，先选 定基本线宽b，再选用表1-3中相应的线宽组。
Page 4
项单目击1此处编建辑筑母制版标图题的样基式 本知识
1.1 建筑制图的工具和用品
手工绘制工程图样常用的工具和用 品主要有绘图纸、图板、丁字尺、三角 板、圆规、分规和铅笔等。掌握制图工 具和用品的正确使用方法是提高工程图 样质量、加快绘图速度的前提。
Page 5
项单目击1此处编建辑筑母制版标图题的样基式 本知识
1.2 建筑制图国家标准及规定画法
土木工程识图
第30页/共33页
4.4 直线的投影
4.4.5 两直线的相对位置 续表4-5 两直线的相对位置的投影图和投影特性
第31页/共33页
第32页/共33页
4.4 直线的投影
4.4.1 直线的正投影特性
直线与投影面位置关系：
当直线平行于投影面时，其投影反映直线的 实长，如下图4-24中直线AB的投影ab；
当直线垂直于投影面时，其投影积聚为一点 ，如下图4-24中直线CD的投影c(d)；
当直线倾斜于投影面时，其投影仍然是直线 ，但长度缩短，如下图4-24中直线EF的投影ef。
若直线只有一个投影倾斜于投影轴，则该直 线是投影面平行线；
若直线有两个投影倾斜于投影轴，则该直线 是一般位置直线。
第17页/共33页
4.4 直线的投影
4.4.3 各种位置直线的投影 例4-6 试判断下图4-27中直线SB、SC、AC的空间 位置。
图4-27 直线的空间位置识读
第18页/共33页
4.4 直线的投影
第24页/共33页
4.4 直线的投影
4.4.4 直线上的点
例4-7 已知直
线 AB 的 投 影 ab 和 a′b′ ， 如
图 4-29a 所 示 ，
点M在AB上，且 AM∶MB=2∶3 ， 求点M的投影。
图4-29 求直线AB上点M的投 影
第25页/共33页
4.4 直线的投影
4.4.4 直线上的点
第15页/共33页
4.4 直线的投影
4.4.3 各种位置直线的投影 3.投影面垂直线 续表4-4 投影面垂直线
第16页/共33页
4.4 直线的投影
土木工程识图(道路桥梁类)29910-11
隧道是道路穿越山岭的建筑物，它虽然形体很长，但中间断面形状很少变化，如图11-1所示为二郎山隧道洞门图。
隧道构造物由主体构造物和附属构造物两大类组成。
主体构造物通常指洞身衬砌和洞门构造物。
附属构造物是主体构造物以外的其他建筑物，如维修养护、给水排水、供蓄发电、通风、照明、通信、安全等构造物。
隧道工程图除了用隧道(地质)平面图表示它的位置外，它的图样主要由隧道(地质)纵断面图、隧道洞门图、横断面图(表示洞身形状和衬砌)及避车洞图等来表达，对于高速公路、一级公路还应有人行横洞图、车行横洞图等。
这里仅介绍隧道洞门图和横断面图(表示洞身形状和衬砌)。
11.1隧道洞门图隧道洞门位于隧道的两端，是隧道的外露部分，俗称出入口。
它一方面起着稳定洞口仰坡坡脚的作用，另一方面也有装饰美化洞口的效果。
根据地形和地质条件的不同，隧道洞门的形式主要有端墙式、翼墙式和环框式等形式，如图11-1所示二郎山隧道为端墙式洞门，图11-2为翼墙式和环框式洞门。
11.1隧道洞门图11.1.2识读隧道洞门图的方法识读隧道洞门图的注意事项：首先，要概括了解该隧道洞门图采用了哪些投影图及各投影图要重点表达的内容，了解剖面图、断面图的剖切位置和投影方向。
其次，可根据隧道洞门的构造特点，把隧道洞门图沿隧道轴线方向分成几段，而每一段沿高度方向又可以分为不同的部分，对每一部分进行分析阅读。
阅读时一定要抓住重点反映这部分形状、位置特征的投影图进行分析。
最后，对照隧道的各投影图(立面图、平面图、剖面图)全面分析，明确各组成部分之间的关系，综合起来想象出整体。
11.1.3隧道洞门图识读图11-3所示隧道洞门图由立面图、平面图、侧面图来共同表达隧道洞口的结构。
立面图实际是垂直于路线中心线的剖面图，剖切平面在洞门前，请参考立体示意图11-4a、b判断其实际特征。
侧面投影图为A—A剖面图，剖切平面通过隧道中心线，投影方向为从右向左，请参考立体图11-4c判断。
11级“识图”大纲(11_2)
第五章建筑工程施工图的基本知识房屋建筑施工图是将一栋拟建房屋的内外形状和大小，及各部位的构造、结构、装饰、设备等的做法，按“国标”的规定，用投影的方法详细准确表示出来的图纸；第一节施工图的分类✓施工图按工种的不同进行分类：1，建筑施工图2，结构施工图3，设备施工图✓各工种的图纸又分为基本图及详图1，建筑施工图简称“建施”表示建筑物的内部布置情况，外部形状以及装修、构造作法及施工要求等；组成：建筑总平面图、建筑平面图、立面图、剖面图及建筑详图；2，结构施工图结构施工图主要表示承重结构的结构类型、结构布置情况、构件种类、数量、尺寸及构造做法； 简称“结施”；组成：设计说明、结构布置平面图、构件详图；3，设备施工图简称“设施”给水排水、采暖通风、电气等专业设备工程图；组成：布置图、详图；表示建筑物内管道与设备的位置及安装情况；基本图和详图基本图：反映全局内容的图样；详图：对建筑物的细部或构、配件用较大的比例将其形状、大小、材料和做法，按正投影图的画法，详细地表示出来的图样；第二节施工图的形成大中型建设项目，一般采用两阶段设计：▪初步设计阶段▪施工图设计阶段重大项目和特殊项目，经主管部门批准，按三个阶段进行：•初步设计、技术设计、施工图设计初步设计阶段设计方案→多方案比较→确定设计的初步方案→送交上级有关部门批准技术设计阶段在已批准的初步设计的基础上，进一步解决各种技术问题，并进行深入的技术经济比较，使设计在技术上和经济上切实可行施工图设计阶段设计的最后阶段；根据最后确定的设计方案进行；包括项目各部分详图和零部件结构明细表以及验收标准、方法；施工图预算；第三节施工图的编排顺序及主要内容整套施工图的编排顺序是：首页、总说明、建筑施工图、结构施工图、设备施工图；首页：图纸目录：说明该工程由哪几个工种的图纸组成，各工种图纸的名称、张数和图号顺序；•总说明：主要说明工程的概貌和总的要求：工程设计依据、设计标准、施工要求、建筑用料说明等•各种汇总表：建筑施工图基本图纸包括：建筑总平面图、建筑平面图、立面图、剖面图详图：1）墙身详图；2）楼梯间详图；3）屋面构造详图；4）特殊设备的房间；5）有特殊装修房间；6）其他；结构施工图基本图纸：基础平面布置图；楼盖结构布置图；屋顶结构布置图；构件详图：基础、柱、梁、板、楼梯、屋架等；第四节施工图的画法规定一、图幅及图框：二，图标（标题栏）和会签栏三，比例尺▪应写在图名右侧，且字高比图名的字高小一号；▪整张图纸为一种比例时，也可写在图标内图名的后面；▪详图的比例应写在详图索引标志的右下角；四、图线五，（定位）轴线1，概念：用来确定承重墙、柱、梁及屋架等主要结构构件的位置及尺寸的细点划线；2，编号原则：3，附加定位轴线：表示非承重墙及其它次要承重构件的位置、以分数表示；4，详图定位轴线；六，标高：用标高符号表示建筑物各部位高度的方法；三角形、尖端所指为被标注的建筑物各部位高度；总图中注写到小数点后两位、其它图注写到小数点后三位；以“米”为单位绝对标高：以青岛的黄海平均海平面为标高零点；相对标高：以室内首层地面为标高零点；建筑标高：表示建筑物装修后面层的标高结构标高：不包括面层的表面标高七，尺寸及单位八，索引符号详图符号索引符号：画在基本图需画详图的部位；用圆圈表示；分为三种情况：局部剖面的索引符号：引出线所在的一侧为投影方向；详图符号：画在详图上；用圆圈表示；分为两种情况：九，图例和代号为作图简便，“国标”规定了一系列的图形符号来代表建筑物的构配件、卫生设备和建筑材料等，这种图形符号称为图例；代号：常用构配件名称的汉语拼音第一个字母表示；十，引出线图形中某些部位具体内容或要求无法标注时，常采用引出线将所要说明的内容引出标注；十一，坡度标注坡度符号：箭头或三角形表示；坡度数字：用百分比或比例表示；十二，多层结构标注引出线通过并垂直被说明的各层，用文字说明；文字说明的次序与被说明的构造层次一致；十三，几种常用的简化画法1，对称图形：对称符号；由对称线（细点划线）及两端的两对平行线组成2，折断省略画法：形体很长；3，构件的分部画法：连接符号：以折断线表示需连接部位，并在折断线两端靠图样一侧用大写字母标注，两个被连接的部位必需用相同的字母；4，相同结构省略画法：多个相同结构；5，构件局部不同画法：两个构件局部不同时；十四，风向频率玫瑰图根据当地的风向资料将全年中不同风向的吹风频率用同一比例画在16方位线上连接而成；十五，建筑构件、配件标准图集1，概念：将许多房屋所需要的各类构件和配件根据统一模数设计成几种不同的规格，统一绘制成册；用“G”或“结”表示标准构件、用“J”或“建”表示标准配件常用标准构件有：梁、屋架、板、其他构件常用标准配件有：门窗、厕所及淋浴隔断、盟洗台、洗涤槽、屋面、顶棚、楼地面、墙面、散水等做法等；2，内容：设计说明、设计图样3，查阅方法：第六章建筑施工图第一节建筑总平面图形成：将拟建工程四周一定范围内的新建、拟建、原有和拆除的建筑物、构筑物连同其周围的地形地物状况，用水平投影方法和相应的图例所画出的图样，即为总平面图；基本内容：1）图名、比例、图例及有关的文字说明；2）所建区域的总体布局；3）新建工程在建筑区域内的具体位置；4）新建建筑物首层地面、室外整平地面和道路的绝对标高；5）新建建筑物的朝向-指北针、主导风向；6）新建工程周围的地形---等高线确定新建工程在已有建筑群中位置的方法之----坐标方格网（1）测量坐标：▪在地形图上绘制的方格网叫测量坐标网；▪与地形图采用同一比例尺，竖轴为y，横轴为X；（2）施工坐标（建筑坐标）▪将建设地区的某一点定为“O”，水平方向为B轴，垂直方向为A轴，进行分格；比例尺与地形图相同；第二节平面图形成：平面图应包括下列内容：1，图名、比例、定位轴线；2，建筑物平面形状、房间及各部位布置；3，建筑物的尺寸、标高：外部尺寸、内部尺寸：外部尺寸一般分三道标注；标注在图形的上、下、左、右第一道尺寸是外墙门窗洞的宽度和位置尺寸；中间第二道尺寸是定位轴线尺寸；最外侧的第三道尺寸是建筑物总尺寸；4，门窗的位置及编号；5，剖面图、详图和标准配件的位置及其编号；6，室内装修作法；7，文字说明；屋顶平面图专门说明屋面构造和屋顶形状的图形；主要内容：1）表明屋面排水情况；2）表明屋面形状；3）尺寸--只标轴线尺寸；4）节点详图索引标志；第三节立面图立面图的形成；主要内容：1．立面造型；2，尺寸标注：外部尺寸、内部尺寸：外部尺寸：用标高及尺寸线表明建筑各部位的高度；内部尺寸：用标高及尺寸线标注室内内墙上的尺寸3，装修做法；4，索引标志；第四节剖面图一、形成二，主要内容：1，内部情况：2，尺寸标注：用标高及尺寸线表示出建筑物的各部位高度3，索引符号第五节详图一、墙身详图墙身剖面图、墙身节点构造大样图；建筑剖面图的局部放大图；表示从基础上部的防潮层到檐口各主要节点的作法；多层建筑物中，若各层的情况一样时，可只画首层、顶层或加一个中间层来表示；也可把各个节点的详图分别单独绘制；墙身节点详图的主要内容：轴线及编号；檐口部分作法、尺寸及标高；各层楼板、梁等构件与墙身的搭接关系、楼板做法及标高；表明门窗洞口的标高及做法；墙角的做法及尺寸；二、楼梯详图1，概念：组成：楼梯段（楼梯板、梯梁）、平台（平台板、平台梁）、栏杆扶手等；分类：预制和现浇；梁式和板式；双梯段并列式（双跑）；详图一般分建筑详图与结构详图，分别绘制，分别编入建施、结施中；但对一些构造和装修较简单的现浇钢筋混凝土楼梯，其建筑和结构详图可合并绘制，编入建施或结施均可； 楼梯详图一般包括平面图、剖面图及踏步、栏板详图；表示类型、结构形式、各部位尺寸及装修做法；2.楼梯详图内容：楼梯平面图的主要内容：形成：主要内容：图名、比例尺、轴线及编号：尺寸标注：开间和进深尺寸；楼梯段宽度、休息平台宽度；梯段水平投影长度及踏步宽；墙、梯段定位尺寸；标高：楼梯走向：索引符号、剖切符号：楼梯剖面图的主要内容：形成：主要内容：第七章结构施工图第一节概述一，概念：二，常用构件代号三，常用钢筋的种类及符号钢筋按其强度和品种分成不同等级，并用不同的直径符号表示；四，钢筋的标注五、钢筋的弯钩六，钢筋的保护层七，钢筋的分类：按在构件中的位置及作用不同分为：1，受力筋（主筋）构件中根据计算确定的主要受力钢筋；配置在梁、板、柱、基础等钢筋混凝土构件中；梁、板中的受力钢筋还有直筋和弯筋两种型式；2，架立钢筋：起架立作用的钢筋，并与受力钢筋、箍筋组成钢筋骨架；一般配置在梁的上部；3 ，箍筋：构件中承受剪刀或扭矩的钢筋，并兼有固定纵向钢筋位置的作用；一般在梁、柱构件中使用；4，分布钢筋：用于板和基础中，方向与受力筋垂直；起固定受力筋、分布荷载和抵抗温度应力的作用；5，构造钢筋：八、钢筋图例及常用画法：九、钢筋的编号：凡钢筋直径、形状、长度相同的为同一编号；钢筋编号的表示方法：从要标注的钢筋处画一条引出线，引出线的一端画一细实线圆，圆内写出该钢筋的编号，引出线的上面写出钢筋的根数及种类等；十、钢筋混凝土构件详图的表示方法配筋图：立面图、断面图---- 外形尺寸、内部配筋模板图：也称外形图，主要表明构件的外形（预埋铁件、预留箍筋、预留孔洞的位置）各部位尺寸，有关标高、构件和定位轴线的位置关系；适用于较复杂的构件;第二节基础结构施工图1，基础的组成2，基础类型3，基础结构图包括：基础平面图；基础详图；文字说明基础平面图形成：基础平面图基本内容1）轴线网：与建筑施工图的轴线完全一致；2）基础的类型及平面布置情况；3）尺寸标注：4）剖切符号或基础编号；条形基础：凡基础构造（宽度、墙厚、大放脚尺寸、基底标高等）不同时，均应以不同的剖面图表示，并在平面图上标以不同的剖切编号；独立基础：不同构造的基础均给予不同的编号；基础详图基本内容：条基：画垂直剖面图；独立基础：画断面图及平面图；1）轴线及编号；2）基础各部位的形状、材料、详细尺寸及配筋；基础墙、大放脚、垫层、防潮层；第三节楼板、屋面结构施工图一、概念：结构布置平面图：表达该层楼板、梁及下层楼盖以上的墙及柱等构件的布置情况；（节点）详图：表明楼盖中板与板、板与梁、梁与墙之间的连接；构件统计表：分层统计各类构件的数量并注明详图所在图纸编号或选用的图集编号；文字说明：二、主要内容：1，楼板结构平面图主要内容：1）轴线网：2）各种构件的布置、代号及编号；墙：一般画出其轮廓线；梁、屋架：常用粗点划线表示；楼板：表示方法过梁：仅标示代号圈梁：另画布置图；3）尺寸标注；4）剖面符号：凡板与墙、梁构造做法不同时，应标注不同的剖面符号；楼板表示方法--预制楼板：用细实线分块画出板轮廓线；如板的数量太多，可用一条对角线表示楼板的布置范围，并在对角线上写明预制楼板的数量及型号；当若干房间板布置相同时，可只画出一间的实际布置，其余均用代号表示；现浇钢筋混凝土板的表示方法：⏹钢筋：直接在平面图上表示；每种规格的钢筋只画一根并标出直径、间距；⏹板、梁情况：在平面图上画出纵横两方向的重合断面图；标注板的厚度、标高、梁的断面尺寸；第四节楼梯结构图表示楼梯的类型、各构件的尺寸、数量及配筋情况；图纸包括：平面图；剖面图；详图----节点详图、构件详图；第八章平面整体表示法制图规则平面整体表示法：（简称“平法”）把结构构件的尺寸和配筋等,按照平面整体表示方法制图规则,直接表达在各类构件的结构平面布置图上,再与标准构造详图相配合,即构成一套完整的结构设计图;共有三种方式：平面注写方式、列表注写方式、截面注写方式平法施工图：在平面布置图上直接表示各构件的断面形状、尺寸、配筋情况；不同构件有各自的平法制图规则；一、梁平法施工图制图规则二、柱平法施工图制图规则。
土木工程识图_11详解
返回
1.4 字 体
表1-5 字体的基本规定
返回
1.4 字 体
续 表1-5 字体的基本规定
1.2.1 图幅的规格和图框
图纸以短边作为水平边称为立式，如图1-3所 示。
图1-3立式图纸
返回
1.2 图 幅
1.2.1 图幅的规格和图框
一般A0～A3图纸宜横式使用，必要时也可立式 使用。
图框是图纸中限定绘图区域的边界线，画图时 必须在图纸上画上图框，图框用粗实线绘制。
必要时，图纸允许加长幅面，图纸的短边一般 不应加长，长边可加长。
为了统一房屋建筑制图规则，保证制图质量， 提高制图效率，做到图面清晰、简明，符合设计 、施工、存档的要求，适应工程建设的需要。 返回
1.1 建筑制图国家标准简介
1.1.2 《房屋建筑制图统一标准》基本内容
《房屋建筑制图统一标准》是房屋建筑制图的 基本规定，适用于总图、建筑、结构、给水排水、 暖通空调、电气等各专业制图。
图1-5 标题栏
返回
1.2 图 幅
1.2.2 标题栏与会签栏
应用实例 图1-7所示为图样标题栏的应用实例
，上面有设计单位的名称、设计人员的签字，有 工程名称、图样内容及图号、日期等。
图1-7 图样标题栏
返回
1.2 图 幅
1.2.2 标题栏与会签栏
会签栏是各工种(如土木、水、电等)负责人签 字用的表格，以便明确其技术职责，如图1-6所示 。不需会签的图样可不设会签栏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.3 图 线
1.3.1 图线的宽度
表1-2 线宽组
返回
1.3 图 线
1.3.2 图线的类型和用途
《 房 屋 建 筑 制 图 统 一 标 准 》(GB/T 50001— 2001)中对图线的名称、线型、线宽、用途作了明确 的规定，见下表1-3和图1-9。
返回
1.3 图 线
1.3.2 图线的类型和用途
应用实例
图1-12所示为 结构施工图中钢筋 混凝土梁断面图。 从图中可以看出， 梁的外轮廓线用细 实线表示，钢筋用 粗实线表示，这和 建筑施工图完全不 同。
图1-12 梁的断面图
返回
1.4 字 体
在建筑工程图样上，除了用图线画出图形外， 还使用不同的字体进行描述。
图样上常用的字体有汉字、阿拉伯数字、拉丁 字母，有时也会出现罗马数字、希腊字母等。例如 用汉字注写图名、建筑材料，用数字标注尺寸，用 数字和字母表示轴线的编号等。
在图样上书写的字体应笔画清晰，字体端正， 间隔均匀，标点符号清楚正确。文字的高度，应从 2.5mm、3.5mm、5mm、7mm、10mm、14mm、20mm系列 中选用，如需要书写更大的字，其高度按 2 的比值 递增。
返回
1.3 图 线
1.3.3 图线的画法
续 表1-4 常用图线的画法
返回
1.3 图 线
1.3.3 图线的画法
应用实例
图1-10所示为 建筑施工图中窗户 的平面图图例。该 图由粗实线、中实 线、细实线、细单 点长画线、折断线 等5种图线组成， 不同的图线分别表 示不同的含义。
图1-10 窗户平面图图例
图1-1 房屋建筑制图统一标准
返回
1.1 建筑制图国家标准简介
1.1.2 《房屋建筑制图统一标准》基本内容
《房屋建筑制图统一标准》基本内容：
（1）总则； （2）图纸幅面规格与图纸编排顺序； （3）图线； （4）字体； （5）比例； （6）符号； （7）定位轴线； （8）常用建筑材料图例； （9）图样画法； （10）尺寸标注。
返回
1.3 图 线
1.3.1 图线的宽度
建筑工程图样采用三种线宽：粗线、中粗线和 细线，它们的线宽比例为4∶2∶1。
设粗线的宽度为b，则中粗线、细线的宽度分别 为0.5b、0.25b。
每个工程图样的线宽组应从下表1-2中选取。 一般情况下，同一张图纸内比例相同的各个图 样，应采用相同的线宽组；同一图样中同类图线的 宽度也应一致。
同一专业所用的图纸，一般不宜多于两种幅面 (不含目录及表格所采用的A4幅面)。
返回
1.2 图 幅
1.2.2 标题栏与会签栏
标题栏主要表示与建筑工程图样相关的信息， 如工程名称、设计单位、设计号、设计人、日期以 及本张图样的图名、比例、图别、图号等。标题栏 外框线用中粗实线绘制，分格线用细实线绘制，其 格式及尺寸分别如图1-5所示。
单元1 制图标准
1 15..13.1建筑组制合图体国的家类标型准简介 2 1.2 图 幅 13 15..33.1图组合线体的类型 1 15..43.1字 组合体体的类型 2 1.5 比 例 1 15..63.1尺寸组合标体注的类型
1.1 建筑制图国家标准简介
1.1.1 我国现行建筑制图国家标准
1.《房屋建筑制图统一标准》（GB/T 50001—2001） 2.《总图制图标准》（GB/T 50103—2001） 3.《建筑制图标准》（GB/T 50104—2001） 4.《建筑结构制图标准》（GB/T 50105—2001） 5.《给水排水制图标准》（GB/T 50106—2001） 6.《暖通空调制图标准》（GB/T 50114—2001）
1.2.1 图幅的规格和图框
图纸以短边作为水平边称为立式，如图1-3所 示。
图1-3立式图纸
返回
1.2 图 幅
1.2.1 图幅的规格和图框
一般A0～A3图纸宜横式使用，必要时也可立式 使用。
图框是图纸中限定绘图区域的边界线，画图时 必须在图纸上画上图框，图框用粗实线绘制。
必要时，图纸允许加长幅面，图纸的短边一般 不应加长，长边可加长。
返回
1.2 图 幅
1.2.1 图幅的规格和图框
图纸幅面简称图幅。国家标准规定图幅有A0、 A1、A2、A3、A4共5种规格，如图1-1所示。
图1-1 图纸幅面
返回
图纸规格
1.2 图 幅
1.2.1 图幅的规格和图框
图纸以短边作为垂直边称为横装，如图1回
1.2 图 幅
返回
1.3 图 线
1.3.3 图线的画法
应用实例
图1-11所示为 建筑施工图中悬窗 的平面图图例。悬 窗是位置较高的窗 ，是剖切平面上方 的窗。因此，只有 粗实线，没有中实 线，最重要的是窗 户的图例线是虚线 ，而不是实线。
图1-11 悬(高)窗平面图图例 返回
1.3 图 线
1.3.3 图线的画法
图1-5 标题栏
返回
1.2 图 幅
1.2.2 标题栏与会签栏
应用实例 图1-7所示为图样标题栏的应用实例
，上面有设计单位的名称、设计人员的签字，有 工程名称、图样内容及图号、日期等。
图1-7 图样标题栏
返回
1.2 图 幅
1.2.2 标题栏与会签栏
会签栏是各工种(如土木、水、电等)负责人签 字用的表格，以便明确其技术职责，如图1-6所示 。不需会签的图样可不设会签栏。
表1-3 图线的类型和用途
返回
1.3 图 线
1.3.2 图线的类型和用途
续 表1-3 图线的类型和用途
返回
1.3 图 线
1.3.2 图线的类型和用途
图1-9 建筑平面图中各类线型及其应用
返回
1.3 图 线
1.3.3 图线的画法
表1-4 常用图线的画法
返回
1.3 图 线
1.3.3 图线的画法
续 表1-4 常用图线的画法
图1-6 会签栏
返回
1.2 图 幅
1.2.2 标题栏与会签栏 应用实例 学生作业用的标题栏如图1-8所示。
图1-8 学生作业用标题栏
返回
1.2 图 幅
1.2.3 图样的编排顺序
工程图样应按专业顺序编排。一般应为图样目 录、总图、建筑图、结构图、给水排水图、暖通空 调图、电气图等。各专业图样应按图样内容的主次 关系、逻辑关系有序排列。
为了统一房屋建筑制图规则，保证制图质量， 提高制图效率，做到图面清晰、简明，符合设计 、施工、存档的要求，适应工程建设的需要。 返回
1.1 建筑制图国家标准简介
1.1.2 《房屋建筑制图统一标准》基本内容
《房屋建筑制图统一标准》是房屋建筑制图的 基本规定，适用于总图、建筑、结构、给水排水、 暖通空调、电气等各专业制图。
