NO1测量的基本知识 《建筑工程测量》教学课件
合集下载
建筑工程测量PPT
３.１观测要求
前进方向
h4=+0.385 h3=+0.946 h2=+0.120 1.444 1.324 TP3 TP2 TP1 1.822 0.876 TP4 1.820 1.435 h5=+0.118 1.422 1.304
h1=-0.543 1.134 1.677
BMB
BMA
（1）水准仪安置在离前、后视距离大致相等之处。 （2）为及时发现错误，通常采用“两次仪器高法”或 “双面尺
般的工程建设基本上可以分为三个阶段，即规划设计阶段、建筑施工
阶段与经营管理阶段。1.1工程建设规划设计阶段的测量工作。在本 阶段中，主要是提供各种比例尺的地形图与地形数字资料，另外还要
为工程地质勘探、水文地质勘探及水文测验进行测量。对于重要的工
程或地质条件不良的地区进行建设则还要对地层的稳定性进行观测。
第二步计算限差：
f h容 40 L 40 7.4 108.8(mm)
f h f h容 故可进行闭合差分配
第三步计算每km改正数：
fh V0 5mm / km L
• 注意要点，（怎样消除i角误差， i角误差的检验方法）.
•
i角误差指的是指长水准器水准轴与视轴在铅垂面上投影的交角,i角大
式中，fh容——高差闭合差限差，单位：mm； L——水准路线长度，单位：km ； n——测站数 。
4.2.2分配原则
按与距离L或测站数n成正比原则，将 高差闭合差反号分配到各段高差上。
4.3计算各待定点高程
用改正后的高差和已知点的高程，来 计算各待定点的高程。
5.水准测量成果整理实例
【例】如图按图根水准测量施测某附合水准路线观测成
《建筑工程测量学》课件
控制点布设
在施工区域内布设控制点，建立施工控制网，为后续测量提供基准。
场地勘察与规划
通过测量获取场地地形、地貌、地物等数据，为场地规划和设计提供依据。
03
02
01
土方开挖与填筑
通过测量技术确定土方开挖和填筑的边界、标高，确保施工符合设计要求。
建筑物的定位放线
根据设计图纸和规划部门提供的坐标系统，进行建筑物定位放线，确保建筑物的位置准确。
资源开发
随着科技的发展，测量仪器和设备正朝着智能化、自动化方向发展，提高了测量效率和精度。
智能化
信息化
标准化
服务领域拓展
信息化技术如GIS、GPS等在建筑工程测量中得到广泛应用，提高了数据处理和分析能力。
随着行业标准的不断完善，建筑工程测量的标准化程度将进一步提高，促进测量工作的规范化发展。
随着社会经济的发展，建筑工程测量学的服务领域将进一步拓展，为更多领域提供专业化的测量服务。
特点
建筑工程测量为城市规划提供了精确的地形图和数据，为规划决策提供依据。
城市规划
在建筑施工过程中，测量工作是施工放样、质量检测和竣工验收的重要手段。
建筑施工
在水利工程建设中，测量工作为水电站建设、水库大坝施工和河道治理提供了基础数据。
水利工程
通过测量手段，可以对土地资源、矿产资源和水资源进行合理开发和利用。
建筑工程测量的基本原理
测量过程中由于仪器、环境、观测者等因素引起的误差。
误差来源
测量结果应满足的准确度和可靠性指标，是评估测量质量的重要依据。
精度要求
对测量数据进行整理、筛选、转换和推导，以满足工程需要。
通过统计分析、回归分析等方法，挖掘测量数据中的有价值信息。
在施工区域内布设控制点，建立施工控制网，为后续测量提供基准。
场地勘察与规划
通过测量获取场地地形、地貌、地物等数据，为场地规划和设计提供依据。
03
02
01
土方开挖与填筑
通过测量技术确定土方开挖和填筑的边界、标高，确保施工符合设计要求。
建筑物的定位放线
根据设计图纸和规划部门提供的坐标系统，进行建筑物定位放线，确保建筑物的位置准确。
资源开发
随着科技的发展，测量仪器和设备正朝着智能化、自动化方向发展，提高了测量效率和精度。
智能化
信息化
标准化
服务领域拓展
信息化技术如GIS、GPS等在建筑工程测量中得到广泛应用，提高了数据处理和分析能力。
随着行业标准的不断完善，建筑工程测量的标准化程度将进一步提高，促进测量工作的规范化发展。
随着社会经济的发展，建筑工程测量学的服务领域将进一步拓展，为更多领域提供专业化的测量服务。
特点
建筑工程测量为城市规划提供了精确的地形图和数据，为规划决策提供依据。
城市规划
在建筑施工过程中，测量工作是施工放样、质量检测和竣工验收的重要手段。
建筑施工
在水利工程建设中，测量工作为水电站建设、水库大坝施工和河道治理提供了基础数据。
水利工程
通过测量手段，可以对土地资源、矿产资源和水资源进行合理开发和利用。
建筑工程测量的基本原理
测量过程中由于仪器、环境、观测者等因素引起的误差。
误差来源
测量结果应满足的准确度和可靠性指标，是评估测量质量的重要依据。
精度要求
对测量数据进行整理、筛选、转换和推导，以满足工程需要。
通过统计分析、回归分析等方法，挖掘测量数据中的有价值信息。
《建筑工程测量》课件
《建筑工程测量》PPT课 件
CATALOGUE
目 录
• 建筑工程测量的概述 • 建筑工程测量的基本原理 • 建筑工程测量的技术与方法 • 建筑工程测量的实践与应用 • 案例分析与实践
01
CATALOGUE
建筑工程测量的概述
定义与特点
定义
建筑工程测量是利用测量技术对建筑 工程的设计、施工和管理各阶段进行 测量工作的总称。
采用高精度的监测设备和自动化监测 系统，加强监测数据的处理和分析， 及时发现异常情况并采取措施。
Байду номын сангаас
测量方案不合理
根据工程实际情况，制定合理的测量 方案，包括控制网的布设、测量方法 的选择等。
建筑工程测量的新技术与趋势
智能化测量
利用自动化、智能化技术，提高测量效率和精度，减少人为误差 。
大数据与云计算的应用
利用大数据和云计算技术，对海量测量数据进行处理、分析和挖掘 ，为工程决策提供有力支持。
3D打印技术
利用3D打印技术，实现复杂结构件的快速制造和精确安装，提高 施工效率和质量。
05
CATALOGUE
案例分析与实践
案例一：高层建筑的定位与放线测量
高层建筑定位与放线测量的重要性
高层建筑的定位与放线测量是确保建筑按照设计要求准确施工的关键环节。通过 测量，可以确定建筑物的平面位置和高度，为后续施工提供准确的基准。
未来展望
未来建筑工程测量将朝着智能化、 自动化、数字化的方向发展，提高 测量精度和效率，更好地服务于工 程建设和社会发展。
02
CATALOGUE
建筑工程测量的基本原理
测量坐标系与方向
测量坐标系
介绍测量中常用的地理坐标系和施工 坐标系，以及坐标系的转换方法。
CATALOGUE
目 录
• 建筑工程测量的概述 • 建筑工程测量的基本原理 • 建筑工程测量的技术与方法 • 建筑工程测量的实践与应用 • 案例分析与实践
01
CATALOGUE
建筑工程测量的概述
定义与特点
定义
建筑工程测量是利用测量技术对建筑 工程的设计、施工和管理各阶段进行 测量工作的总称。
采用高精度的监测设备和自动化监测 系统，加强监测数据的处理和分析， 及时发现异常情况并采取措施。
Байду номын сангаас
测量方案不合理
根据工程实际情况，制定合理的测量 方案，包括控制网的布设、测量方法 的选择等。
建筑工程测量的新技术与趋势
智能化测量
利用自动化、智能化技术，提高测量效率和精度，减少人为误差 。
大数据与云计算的应用
利用大数据和云计算技术，对海量测量数据进行处理、分析和挖掘 ，为工程决策提供有力支持。
3D打印技术
利用3D打印技术，实现复杂结构件的快速制造和精确安装，提高 施工效率和质量。
05
CATALOGUE
案例分析与实践
案例一：高层建筑的定位与放线测量
高层建筑定位与放线测量的重要性
高层建筑的定位与放线测量是确保建筑按照设计要求准确施工的关键环节。通过 测量，可以确定建筑物的平面位置和高度，为后续施工提供准确的基准。
未来展望
未来建筑工程测量将朝着智能化、 自动化、数字化的方向发展，提高 测量精度和效率，更好地服务于工 程建设和社会发展。
02
CATALOGUE
建筑工程测量的基本原理
测量坐标系与方向
测量坐标系
介绍测量中常用的地理坐标系和施工 坐标系，以及坐标系的转换方法。
建筑工程测量课件PPT
建筑工程测量课件PPT
介绍建筑工程测量的基础知识，包括测量仪器和设备的使用，测量数据的处 理和计算，建筑工程测量中的误差分析等内容。
建筑地形测量与评价
1
地形评价指标
2
探讨建筑地形分析的重要指标，如地形
起伏、坡度和坡向。
3
地形测量方法
介绍建筑地形测量的主要方法，包括直 接观测法、间接法和测绘法。
地形剖面图制作
详细说明建筑地形剖面图的制作步骤和 注意事项。
建筑物尺寸测量
水平尺寸测量
介绍测量建筑物水平尺寸的方 法，如使用测量仪器和计算方 法。
垂直尺寸测量
讨论测量建筑物垂直尺寸的技 术，如高度测量和屋顶测量。
墙体测量
解释测量建筑物墙体尺寸的步 骤和技巧，包括角度测量和长 度测量。
建筑墙面与屋面积测量
1 墙面积测量
偏差调整技术
探讨建筑施工测量中的误差 调整技事项
提供建筑施工测量过程中的 注意事项和解决方案。
2 屋面积测量
介绍测量建筑墙面积的方法， 如采用平面测量和立面测量。
讲解测量建筑屋面积的技术， 如使用测量工具和计算公式。
3 计算误差分析
探讨建筑墙面和屋面积测量中的误差源和误差分析方法。
建筑图标准符号
平面图符号
介绍建筑平面图中常用的符号和 表示方法。
立面图符号
展示建筑立面图中常见的符号和 标识，以及其含义。
剖面图符号
演示建筑剖面图中常用的符号和 代表意义的图形。
建筑划界定位测量
1
地面标志物
2
讲解建筑物划界定位中常见的地面标志
物和其使用。
3
建筑定位方法
介绍建筑物划界定位的主要方法，包括 直接定位和间接定位。
介绍建筑工程测量的基础知识，包括测量仪器和设备的使用，测量数据的处 理和计算，建筑工程测量中的误差分析等内容。
建筑地形测量与评价
1
地形评价指标
2
探讨建筑地形分析的重要指标，如地形
起伏、坡度和坡向。
3
地形测量方法
介绍建筑地形测量的主要方法，包括直 接观测法、间接法和测绘法。
地形剖面图制作
详细说明建筑地形剖面图的制作步骤和 注意事项。
建筑物尺寸测量
水平尺寸测量
介绍测量建筑物水平尺寸的方 法，如使用测量仪器和计算方 法。
垂直尺寸测量
讨论测量建筑物垂直尺寸的技 术，如高度测量和屋顶测量。
墙体测量
解释测量建筑物墙体尺寸的步 骤和技巧，包括角度测量和长 度测量。
建筑墙面与屋面积测量
1 墙面积测量
偏差调整技术
探讨建筑施工测量中的误差 调整技事项
提供建筑施工测量过程中的 注意事项和解决方案。
2 屋面积测量
介绍测量建筑墙面积的方法， 如采用平面测量和立面测量。
讲解测量建筑屋面积的技术， 如使用测量工具和计算公式。
3 计算误差分析
探讨建筑墙面和屋面积测量中的误差源和误差分析方法。
建筑图标准符号
平面图符号
介绍建筑平面图中常用的符号和 表示方法。
立面图符号
展示建筑立面图中常见的符号和 标识，以及其含义。
剖面图符号
演示建筑剖面图中常用的符号和 代表意义的图形。
建筑划界定位测量
1
地面标志物
2
讲解建筑物划界定位中常见的地面标志
物和其使用。
3
建筑定位方法
介绍建筑物划界定位的主要方法，包括 直接定位和间接定位。
建筑工程测量课件
图0-3 6°带
绪
论
（3）平面直角坐标系
使当用测规区范范围说较明小（半径≤10 km）时，可将地球表面视作平面，直接将
地面点沿铅垂线方向投影到水平面上，用平面直角坐标系表示该点的投 影位置。以测区子午线方向（真子午线或磁子午线）为纵轴（x轴），北 方向为正；横轴（y轴）与x轴垂直，东方向为正。这样就建立了平面直 角坐标系，如图0-4所示。
6 356 755
6 378 137
6 356 752
扁率f 1∶299.152
1∶297.0 1∶298.3 1∶298.257 1∶298.257
计算年代和国家 1841德国 1910美国 1940前苏联
1975国际第三个推荐值 1984国际第四个推荐值
绪
论
（二）地面点位的表示方法
使1用．规坐标范系说统明
绪
论
一使用、规建范筑说明工程测量的内容和任务

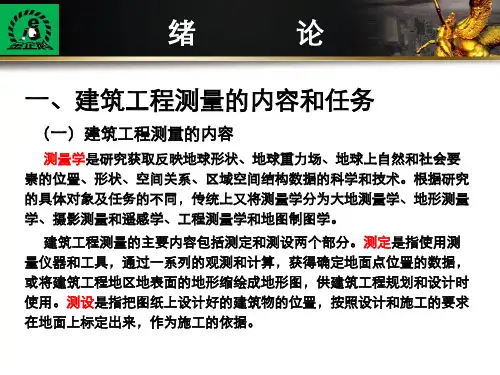

（一）建筑工程测量的内容
测量学是研究获取反映地球形状、地球重力场、地球上自然和社会要 素的位置、形状、空间关系、区域空间结构数据的科学和技术。根据研究 的具体对象及任务的不同，传统上又将测量学分为大地测量学、地形测量 学、摄影测量和遥感学、工程测量学和地图制图学。
图0-1 地球的表面和旋转椭球体
绪
论
使用规范说明
表1-1 椭球的元素表
椭球名称 贝塞尔 海福特
克罗索夫斯基 1975国际椭球 WGS-84椭球
长半轴a（m） 短半轴b（m）
6 377 397
6 356 079
6 378 388
6 356 912
6 378 245
6 356 863
6 378 140
图0-5 WGS-84坐标系
建筑工程测量建筑施工测量PPT课件
N M
P Q
第39页/共151页
3．基础墙标高的控制
房屋基础墙是指±0.000m以下的砖墙，它的高度是 用基础皮数杆来控制的。
第40页/共151页
（1）基础皮数杆是一根木制的杆子，在杆上 事先按照设计尺寸，将砖、灰缝厚度画出线条，并 标明±0.000m和防潮层的标高位置。
（2）立皮数杆时，先在立杆处打一木桩，用 水准仪在木桩侧面定出一条高于垫层某一数值（如 100mm）的水平线，然后将皮数杆上标高相同的 一条线与木桩上的水平线对齐，并用大铁钉把皮数 杆与木桩钉在一起，作为基础墙的标高依据。
2．施工测量的精度主要取决于建(构)筑物的 大小、性质、用途、材料、施工方法等因素。
一般高层建筑施工测量精度应高于低层建筑，装配 式建筑施工测量精度应高于非装配式，钢结构建筑施工测 量精度应高于钢筋混凝土结构建筑。往往局部精度高于整 体定位精度。
3．施工测量受施工干扰大。
第4页/共151页
四、施工测量的原则
第7页/共151页
2．施工控制网的特点
与测图控制网相比，施工控制网具有 控制范围小、控制点密度大、精度要求高及 使用频繁等特点。
第8页/共151页
二、施工场地的平面控制测量 1．施工坐标系与测量坐标系的坐标换算
施工坐标系亦称建筑坐标系，其坐标轴与主 要建筑物主轴线平行或垂直，以便用直角坐标法进 行建筑物的放样。
一、施工测量概述
1.施工测量的概念
在施工阶段所进行的测量工作称为施工测量。
2.施工测量的目的
施工测量的目的是把图纸上设计的建(构)筑物 的平面位置和高程，按设计和施工的要求放样(测 设)到相应的地点，作为施工的依据。
在施工过程中进行一系列的测量工作，以指 导和衔接各施工阶段和工种间的施工。
建筑工程测量课件详解
建筑工程测量的挑战与解决方案
建筑工程测量面临的挑战包括复杂的地形、材料变形、测量误差等。通过合理的方案和技术，可以克服 这些挑战并提高测量的可靠性。
建筑工程测量的未来发展前景
随着科技的不断进步，建筑工程测量将迎来更多创新和发展。无人机测量、智能仪器和三维建模等技术 将推动测量工作的效率和精度提高。
建筑测量常用的方法包括全站仪测量、测量仪器、激光测距仪和三角测量等。 这些工具和方法可以提高测量的精度和效率。来自建筑测量的常见误差与校正
建筑测量中常见的误差包括人为误差、仪器误差和环境误差等。通过仪器校 准和合理的操作方法，可以降低误差并提高测量的准确性。
建筑工程测量的实际应用
建筑工程测量在设计、施工和监测阶段都起着重要作用。它可以确保建筑物 的准确定位、尺寸控制和质量监测。
建筑工程测量课件详解
测量在建筑工程中的重要性
建筑工程测量是确保建筑物设计和施工质量的关键步骤。准确测量可以确保建筑物的结构稳定性和安全 性。
建筑工程测量的基本原理
建筑工程测量基于数学和物理原理，包括几何测量、变形测量、坐标测量和 电子测量等。这些原理为建筑工程提供了可靠的测量依据。
建筑测量的主要方法和工具
建筑工程测量课件(含案例分析)
经纬仪
学习经纬仪的使用方法及注意 事项。
全站仪
掌握全站仪的特点和在建筑工 程测量中的应用。
激光水平仪
了解激光水平仪的原理及使用 技巧。
测量对象的分类和特点
建筑物
了解建筑物测量的特殊要 求和常见问题。
土地
掌握土地测量的方法和数 据处理技术。
道路
学习道路测量中的关键要 点和解决方案。
建筑工程中常见的测量方法
讲解测量数据的统计、分析和绘制技巧，以及数据处理软件的应用。
建筑工程测量的安全和环保
强调测量过程中必须注意的安全和环保问题，确保工作的可持续发展。
总结建筑工程测量的重要性及 发展趋势
总结建筑工程测量对工程质量和效率的重要影响，并展望未来的发展趋势。
建筑工程测量课件（含案 例分析）
本课件将介绍建筑工程测量的基本概念和意义，包括测量单位、测量误差， 以及常用的测量仪器和设备。
建筑工程测量的基础知识
测量单位
掌握不同测量单位的应用 及转换。
测量误差
了解测量误差的来源与控 制方法。
精度与精确度
区分精度与精确度的概念， 以及它们在测量中的作用。
常用的测量仪器和设备
案例分析一：如何进行建筑物 的平面图测量？
通过实际案例分析，详细讲解建筑物平面图测量的步骤和技术要点。
案例分析二：如何进行道路的 高程测量？
以道路工程为例，说明道路高程测量的流程和注意事项。
案例分析三：如何进行大型建 筑物的三维测量？
介绍大型建筑物的三维测量方法和关键技术。
测量数据的处理和呈现
1
平面测量
介绍建筑平面测量的原理和常用技术。
高程测量
2
学习建筑高程测量的方法和精度控制。
工程测量(李仲) 第一章绪论PPT课件
• 我们做过的测绘工作: – 量长度 – 量角度
– 角度单位 – 重力单位
– 量高度,重量
– 地图比例尺
• 我们用过的测绘产品: – 地理图册 – 旅游图册
– 珠穆朗玛峰高程 – 马里亚纳海沟深度 – 地球的海陆面积比例
•
我们了解掌握的一些测绘常识: – 地球的形状,地球计阶段； （2）施工阶段； （3）工程完工后
• 2、铁路、公路建设的测量工作
（1）路线的确定时； （2）当路线跨越河流时； （3）当路线穿越山地时；
我国测绘科技的成就
– 建立了统一的坐标和高程系统 – 测绘了全国各种比例尺地图 – 科学探索与考察：珠峰，南极站 – 大型特殊工程：长江大桥、三峡水电枢纽等 – 大型精密工程：正负电子对撞机的安装等 – 先进测绘仪器：全站仪，GPS、等 – 建成全国GPS网和 GIS基础框架
（2）应撑伞，给仪器遮阳。雨天禁止使用仪 器。
（3）仪器镜头上的灰尘、污痕，只能用软毛 刷和镜头纸轻轻擦去。不能用手指或其他物品 擦，以免磨坏镜面。
（4）旋转仪器各部分螺旋要有手感。制动螺 旋不要拧得太紧，微动螺旋不要旋转至尽头。
4·仪器的搬迁
（1）贵重仪器或搬站距离较远时，必须把仪器装箱后再 搬。
第二部分：拓展部分（后5章）
（1）第9、10章——施工测量、施工控制测量 （2）第11、12章——民用与工业建筑测量 （3）第13章——变形观测、竣工测量
第一章 绪论
• 本章主要内容：
– 测量学基本概念、作用、学习目的、方法 – 测量实验实习须知 – 地面点位确定基础 – 测量工作概述
测绘是什么?
现代地形图
现代地形图
现代地形图
图形地代现
测绘学院
建筑测量培训ppt课件
高程测量过程中需要掌握测量基准点的确定、测量线路的设计、测量数据的记录与 处理等技能。
高程测量在建筑领域中广泛应用于基础施工、主体施工、装修施工等阶段，以确保 建筑物各部分处于同一高程上。
角度与距离测量
角度与距离测量是建筑测量的重要技 能之一，主要涉及到使用经纬仪、测 距仪等设备进行角度和距离的测量。
设立安全警示标志
在测量作业现场设立明显的 安全警示标志，提醒其他人 员注意安全，避免发生意外 事故。
测量作业的环保要求
控制粉尘污染
在测量作业过程中，应采取有效的措施控 制粉尘的产生和传播，避免对周围环境和
居民造成粉尘污染。
A 控制噪音污染
在测量作业过程中，应采取有效的 措施控制噪音的产生和传播，避免 对周围环境和居民造成噪音污染。
保障施工安全
准确的测量可以避免施工过程 中的安全事故，保障施工人员 的生命安全。
降低工程成本
准确的测量可以避免因位置不 准确、形状不规则等问题导致 的返工和修复，从而降低工程 成本。
提高工程效率
准确的测量可以加快施工进度 ，提高工程效率，缩短工期。
02
建筑测量的基础知识
测量误差与精度
测量误差
测量误差是实际测量结果与理想值之 间的差异，它受到多种因素的影响， 如测量工具的精度、操作人员的技能 和环境条件等。
角度与距离测量在建筑领域中广泛应 用于基础施工、主体施工、装修施工 等阶段，以确保建筑物各部分之间的 角度和距离符合设计要求。
角度与距离测量过程中需要掌握测量 基准点的确定、测量线路的设计、测 量数据的记录与处理等技能。
04
建筑测量的实际应用
施工前的测量准备
01
02
03
测量设备选择
高程测量在建筑领域中广泛应用于基础施工、主体施工、装修施工等阶段，以确保 建筑物各部分处于同一高程上。
角度与距离测量
角度与距离测量是建筑测量的重要技 能之一，主要涉及到使用经纬仪、测 距仪等设备进行角度和距离的测量。
设立安全警示标志
在测量作业现场设立明显的 安全警示标志，提醒其他人 员注意安全，避免发生意外 事故。
测量作业的环保要求
控制粉尘污染
在测量作业过程中，应采取有效的措施控 制粉尘的产生和传播，避免对周围环境和
居民造成粉尘污染。
A 控制噪音污染
在测量作业过程中，应采取有效的 措施控制噪音的产生和传播，避免 对周围环境和居民造成噪音污染。
保障施工安全
准确的测量可以避免施工过程 中的安全事故，保障施工人员 的生命安全。
降低工程成本
准确的测量可以避免因位置不 准确、形状不规则等问题导致 的返工和修复，从而降低工程 成本。
提高工程效率
准确的测量可以加快施工进度 ，提高工程效率，缩短工期。
02
建筑测量的基础知识
测量误差与精度
测量误差
测量误差是实际测量结果与理想值之 间的差异，它受到多种因素的影响， 如测量工具的精度、操作人员的技能 和环境条件等。
角度与距离测量在建筑领域中广泛应 用于基础施工、主体施工、装修施工 等阶段，以确保建筑物各部分之间的 角度和距离符合设计要求。
角度与距离测量过程中需要掌握测量 基准点的确定、测量线路的设计、测 量数据的记录与处理等技能。
04
建筑测量的实际应用
施工前的测量准备
01
02
03
测量设备选择
建筑工程测量教学课件
① ②
DYJK=YK-YJ=- 39.637
DXJP=XP-XJ=-52.110 DYJP=YP-YJ=+63.775
J
XJ=502.110 m
D=(-52.110)+63.775= 82.357mYJ=496.225
b D
aJK=tg-1
-39.637 +244.092
=360L-
m
9L1325N=350L4635N
第十一章
第十章
建筑工程测量
#建筑工程测量
§10-1 建筑施工测量概述概述
一.建筑工程测量的基本任务和要求
主要指工程建设阶段的施工测量(施工放样、测设)。 基本任务：建筑物轴线、标高的现场放样定位； 要求：设置轴线、标高的现场标志，满足所设计的
位置和精度要求。
二.施工测量的主要特点
精度要求高 责任重(多复核) 配合施工，现场计算多 施工控制网布置难度大(通视，使用方便，点位保存)
(四).距离交 会法
1.计算DAP、DBP
2.在测站A用钢尺测设D1； 在测站B用钢尺测设D2， 相交得P点，定P点标志
通常待定点P离已知点 A、B不超过一尺段，地 面平坦，便于钢尺作业。
P (XP,YP)设计
DAP A
DBP B
(XB,YB)
(XA,YA)
四.设计高程的测设
四.设计高程的测 设
1.测设设计高程
注：β如果向右，那么配度盘至0’0’0’，顺转至 β； β如果向左，那么配度盘至β ，逆转至 0’0’0’ ；
例：右图中J、K为已知导线点，P为 某设计点位。按图中数据计算 在J点用极坐标法测设P点的放样
K
XK=746.202m YK=456.588m
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录
1.4 测量误差的基本知识
1.34.6 误差传播定律
1.倍乘函数 2.和或差函数 3.线性函数
由倍乘函数和和差函数的误差传 播定律可得出其误差传播定律为
观测值与一常数的乘积的中误 差，即等常于数观与测独值立的观中测误值差乘乘积以的该代常数 和数方，差亦，即等其于中各误常差数仍与然相保应持的倍独乘立关观 测系值。乘积的方差之和。
1.34.1 测量误差的定义
若用L表示观测值，X表示真值，则真误 差Δ为
Δ=L－X
目录
1.4 测量误差的基本知识
1.34.2 测量误差产生的原因
1）仪器误差的影响 2）观测者的影响 3）外界环境的影响
目录
1.4 测量误差的基本知识
1.34.3 测量误差的分类
1.
在相同的观测条件下进行一系列的观测，如
目录
1.3 测量工作概述
1.3.2 测量工作的基本原则
如图1-7所示，在A点只能测 绘A点附近的房屋、道路、地面 起伏等地物、地貌，对于山的另 一面或较远的地方就观测不到， 因此必须先在整个测区范围内均 匀选定若干数量的点作为控制点， 如图中的A、B、C、D、E、F诸点， 以控制整个测区。
目录
1.4 测量误差的基本知识
3 建筑物的变形观测
在施工和使用期间，由于 受各种因素影响，建筑物和构 筑物都会发生一定的变形和沉 降，因此，对于一些重要的建 筑物和构筑物，要定期对其变 形进行观测，以便及时掌握变 形情况，确保工程安全。
目录
1.2 地面点位的确定
1.32.1 测量工作的基准面
1）水准面 任何一个静止的液体表面都
目录பைடு நூலகம்
思考与练习
简答题
1.建筑测量工作的基本任务是什么？ 2.什么是水准面、大地水准面和参考椭球面？ 3.测量工作的基准面和基准线是什么？ 4.测量中的平面直角坐标系和数学上的平面直角坐 标系有哪些不同？ 5.什么是绝对高程(海拔)、相对高程和高差？
目录
思考与练习
简答题
6.确定地面点的位置必须进行的三项基本测量工作是什么？ 7.测量误差研究的对象是什么? 8.举例说明系统误差与偶然误差的区别。 9.偶然误差有哪些特性? 10.什么叫中误差、极限误差和相对误差?
目录
思考与练习
计算分析题
1.已知A点的高程为72.334 m，B点到A点的高差为－ 23.118 m，那么B点的高程为多少？
2.某地面点的相对高程为－15.32 m，其对应的假定水准 面的绝对高程为72.65 m，则该点的绝对高程是多少？请绘出 示意图。
3.若一方向的观测中误差为±6″，且每个角度都是作为 两个方向之差求得的，求六边形中六个内角和的中误差。
目录
谢谢！
目录
叫做水准面。
目录
1.2 地面点位的确定
1.32.1 测量工作的基准面
2）大地水准面 人们设想有一个静止的海水
面向陆地延伸，由此形成一个包围 地球的封闭的曲面，这个曲面称为 大地水准面。
目录
1.2 地面点位的确定
1.32.1 测量工作的基准面
3）参考椭球与水平面 大地水准面是一个有微小起
伏的不规则曲面，如图1-1所示。 这个形状和大小一定，并在地球 上定位的旋转椭球称为参考椭球。
目录
1.2 地面点位的确定
1.23.2 地面点位置的表示方法
1.地面点的坐标 1）大地坐标 2）高斯平面直角坐标 3）平面直角坐标
目录
1.2 地面点位的确定
1.23.2 地面点位置的表示方法
2.地面点的高程 1）绝对高程 2）相对高程 3）高差
目录
1.2 地面点位的确定
1.32.3 水平面代替水准面的限度
系
果误差在大小、符号上表现出系统性，即在观测
统
过程中按一定的规律变化，或者为一常数，那么，
误
这种误差就称为系统误差。例如，水准尺的刻划
差
不准、水准仪的视准轴误差、温度对钢尺量距的
误差、尺长误差等均属于系统误差。
目录
1.4 测量误差的基本知识
1.34.3 测量误差的分类
2.
在相同的观测条件下进行一系列的观测，如
测量的基本知识
学习目标
了解建筑工程测量的基本任务。 理解地面点位的确定，掌握测量工作基准面的概念， 掌握坐标、高程、高差的相关概念，掌握水平面代替水 准面的限度。 理解测量的基本工作，明确测量工作的基本原则。 掌握误差的定义、分类、产生原因及衡量精度的指 标，熟悉误差传播定律。
目录
目录
目录
1.1 建筑工程测量的任务
偶
果误差在大小和符号上都表现出偶然性，即从表
然
面看没有任何规律性，那么这种误差称为偶然误
误
差，也称随机误差。观测时的照准误差、读数时
差
的估读误差等都属于偶然误差。
目录
1.4 测量误差的基本知识
1.34.4 偶然误差的特性
1）有界性 2）聚中性 3）对称性 4）抵偿性
目录
1.4 测量误差的基本知识
1.34.5 衡量精度的指标
1.中误差
2.极限误差 3.相对误差
在相所同谓的极观限测误条差件就下是，所对允某许一的未知 量进最行大一误系差列。的由观偶测然，误其差观的测特值性的可真 误差知分，别在为一Δ定1条，件Δ下2，，…偶，然Δ误n差。不则中 误差会定超义过为一个界值，这个界值就是
所说的极限误差。
1）用水平面代替水准面对距离的影响 2）用水平面代替水准面对高程的影响
目录
1.3 测量工作概述
1.3.1 测量的基本工作
如图1-6所示，若地面点A 为已知点，欲确定地面点B、C、 D、E在某一坐标系的位置，应 先测定各点组成的多边形各边 长度和邻边所夹水平角β，以 及AB边与北向的夹角α，根据 A点的坐标计算出B、C、D、E 各点的坐标。
