绝缘工具的介绍及使用注意事项(精)

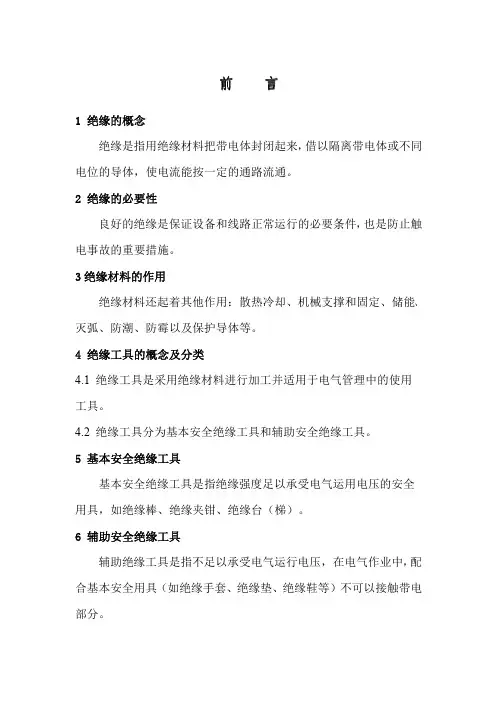

前言

1绝缘的概念

绝缘是指用绝缘材料把带电体封闭起来, 借以隔离带电体或不同电位的导体,使电流能按一定的通路流通。

2绝缘的必要性

良好的绝缘是保证设备和线路正常运行的必要条件, 也是防止触电事故的重要措施。

3绝缘材料的作用

绝缘材料还起着其他作用:散热冷却、机械支撑和固定、储能、灭弧、防潮、防霉以及保护导体等。

4绝缘工具的概念及分类

4.1绝缘工具是采用绝缘材料进行加工并适用于电气管理中的使用工具。

4.2绝缘工具分为基本安全绝缘工具和辅助安全绝缘工具。

5基本安全绝缘工具

基本安全绝缘工具是指绝缘强度足以承受电气运用电压的安全用具,如绝缘棒、绝缘夹钳、绝缘台(梯。

6辅助安全绝缘工具

辅助绝缘工具是指不足以承受电气运行电压,在电气作业中, 配合基本安全用具(如绝缘手套、绝缘垫、绝缘鞋等不可以接触带电部分。

绝缘棒

1定义

绝缘棒又称令克棒、绝缘拉杆、操作杆等,属于基本安全用具。 2构成

绝缘棒由工作头、绝缘杆和握柄三部分构成。

3适用范围

绝缘棒主要用在闭合或拉开高压隔离开关, 装拆携带式接地线, 以及进行测量和试验时使用。

4

样式

5绝缘棒的操作要求

5.1为保证操作时有足够的绝缘安全距离,绝缘操作杆的绝缘部分长度不得小于0.7m 。

5.2要求它的材料要耐压强度高、耐腐蚀、耐潮湿、机械强度大、质轻、便于携带,一个人能够单独操作。

5.3三节之间的连接应牢固可靠,不得在操作中脱落。

6绝缘棒的使用注意事项

6.1使用前必须对绝缘操作杆进行外观的检查,外观上不能有裂纹、划痕等外部损伤。

6.2必须是经校验后合格的,不合格的严禁使用。

6.3必须适用于操作设备的电压等级,且核对无误后才能使用; 6.4雨雪天气必须在室外进行操作的要使用带防雨雪罩的特殊绝缘操作杆。

6.5操作时在连接绝缘操作杆的节与节的丝扣时要离开地面,不可将杆体置于地面上进行, 以防杂草、土进入丝扣中或粘缚在杆体的外表上,丝扣要轻轻拧紧,不可将丝扣未拧紧即使用。

6.6使用时要尽量减少对杆体的弯曲力,以防损坏杆体。

6.7使用后要及时将杆体表面的污迹擦拭干净,并把各节分解后装入一个专用的工具袋内, 存放在屋内通风良好、清洁干燥的支架上或悬挂起来,尽量不要靠近墙壁,以防受潮,破坏其绝缘。

6.8对绝缘操作杆要有专人保管。

6.9半年要对绝缘操作杆进行一次交流耐压试验,不合格的要立即报废,不可降低其标准使用。

1定义

绝缘夹钳是用来安装和拆卸高压熔断器或执行其他类似工作的工具,主要用于35kV 及以下电力系统。

2构成

绝缘夹钳由工作钳口、绝缘部分和握手三部分组成; 各部分都用绝缘材料制成, 所用材料与绝缘棒相同, 只是工作部分是一个坚固的夹钳,并有一个或两个管型的开口,用以夹紧熔断器。

3

样式

4绝缘夹钳注意事项

4.1使用时绝缘夹钳不允许装接地线。

4.2在潮湿天气只能使用专用的防雨绝缘夹钳。

4.3绝缘夹钳应保存在特制的箱子内,以防受潮。

4.4绝缘夹钳应定期进行试验, 试验方法同绝缘棒, 试验周期为一年, lO~35kV夹钳实验时施加 3倍线电压, 220v 夹钳施加 400v 电压, 110V 夹钳施加 260V 电压。

1定义

电绝缘鞋就是使用绝缘材制定的一种安全鞋,属于辅助安全工具。

2适用范围

电绝缘鞋的适用范围,新标准中明确地指出:耐实验电压15KV 以下的电绝缘皮鞋和布面电绝缘鞋,应用在工频(50-60F1000V 以下的作业环境中,15KV 以上的试验电城市的电绝缘胶鞋,适用于工频1000V 以上作业环境中。

3样式

4电绝缘鞋的外面及标志

根据新标准要求, 电绝缘鞋外底的厚度不含花纹不得小于4毫米, 花纹无法测量时,厚度不应小于6毫米。

4.1在每双鞋的帮面或鞋底上应有标准号,电绝缘字样(或英文 EH、闪电标记和耐电压数值。

4.2制造厂名、鞋名、产品或商标名称、生产年月日及电绝缘性能出

厂检验合格印章。

5购买电绝缘鞋的注意事项

购买绝缘鞋时应注意购买的鞋面或鞋底应有标准号、绝缘字样及电压数值,同时还应了解制造厂家的资质情况。目前市场中,以生活鞋底代替劳保绝缘鞋的现象常有出现。就是鞋底的最薄部分, 也达不到6毫米。

6电绝缘鞋的预防性试验

6.15KV 布面胶鞋使用 3.5KV 检测。

6.26KV 皮绝缘鞋,应使用 5KV 电压检测。

7电绝缘鞋的使用注意事项

7.1应根据作业场所电压高低正确选用绝缘鞋, 低压绝缘鞋禁止在高压电气设备上作为安全辅助用具使用,高压绝缘鞋(靴可以作为高压和低压电气设备上辅助安全用具使用。但不论是穿低压或高压绝缘鞋(靴,均不得直接用手接触电气设备。

7.2布面绝缘鞋只能在干燥环境下使用,避免布面潮湿。

7.3绝缘鞋(靴的使用不可有破损。

7.4用绝缘靴时,应将裤管套入靴简内。穿用绝缘鞋时,裤管不宜长及鞋底外沿条高度,更不能长及地面,保持布帮干燥。

7.5非耐酸碱油的橡胶底, 使用时不可与酸碱油类物物质接触, 并应防止尖锐物刺伤,鞋面应保持干燥,避免高温和腐蚀性物质。低压绝缘鞋若底花纹磨光,露出内部颜色时则不能作为绝缘鞋使用。

7.6在购买绝缘鞋(靴时,应查验鞋上是否有绝缘永久标记,如红色闪电符号,鞋底有耐电压多少优,等表示;鞋内有否合格证,安全鉴定证,生产许可证编号等。

7.7在购进绝缘鞋新品应进行交接试验,电绝缘鞋在穿用6个月后, 应做一次预防性试验, 对于因锐器刺穿不合格品, 不得再当绝缘鞋使用。

7.8电绝缘皮鞋外底磨痕长度应不大于10mm ;电绝缘布面鞋的磨耗减量不大于1.4cm3; 15kv 及一下电绝缘胶靴的磨耗减量不大于1.0cm 3;20kv 及以上电绝缘胶靴的磨耗减量不大于1.9cm3。

8电绝缘鞋的储存

8.1包装

8.1.1每双靴应用纸袋、塑料袋或纸盒包装。在袋盒上应有下列内容:产品名(例:6kV 牛革面绝缘皮鞋、5kV 绝缘布面胶鞋、20kV 绝缘胶靴等、标准号、制造厂名称、鞋号、商标,使用须知。

8.1.2大包装应用纸板箱,封口应牢固,箱应捆紧,箱面上应有下列内容:标准号、制造厂名称及地址、邮编、产品名称、产品规格、数量、商标、生产年月、箱号、尺寸与体积(或重量。

8.2运输

在运输过程中必须有遮盖物以防雨淋, 不得与酸碱类或其他腐蚀性物品放在一起。
