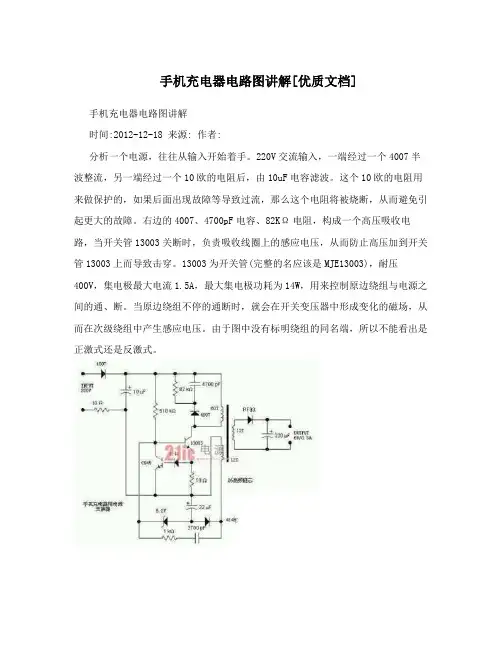

手机充电器电路图讲解[优质文档] 手机充电器电路图讲解时间:2012-12-18 来源: 作者:分析一个电源，往往从输入开始着手。

220V交流输入，一端经过一个4007半波整流，另一端经过一个10欧的电阻后，由10uF电容滤波。

这个10欧的电阻用来做保护的，如果后面出现故障等导致过流，那么这个电阻将被烧断，从而避免引起更大的故障。

右边的4007、4700pF电容、82KΩ电阻，构成一个高压吸收电路，当开关管13003关断时，负责吸收线圈上的感应电压，从而防止高压加到开关管13003上而导致击穿。

13003为开关管(完整的名应该是MJE13003)，耐压400V，集电极最大电流1.5A，最大集电极功耗为14W，用来控制原边绕组与电源之间的通、断。

当原边绕组不停的通断时，就会在开关变压器中形成变化的磁场，从而在次级绕组中产生感应电压。

由于图中没有标明绕组的同名端，所以不能看出是正激式还是反激式。

不过，从这个电路的结构来看，可以推测出来，这个电源应该是反激式的。

左端的510KΩ为启动电阻，给开关管提供启动用的基极电流。

13003下方的10Ω电阻为电流取样电阻，电流经取样后变成电压(其值为10*I)，这电压经二极管4148后，加至三极管C945的基极上。

当取样电压大约大于1.4V，即开关管电流大于0.14A时，三极管C945导通，从而将开关管13003的基极电压拉低，从而集电极电流减小，这样就限制了开关的电流，防止电流过大而烧毁(其实这是一个恒流结构，将开关管的最大电流限制在140mA左右)。

变压器左下方的绕组(取样绕组)的感应电压经整流二极管4148整流，22uF电容滤波后形成取样电压。

为了分析方便，我们取三极管C945发射极一端为地。

那么这取样电压就是负的(-4V左右)，并且输出电压越高时，采样电压越负。

取样电压经过6.2V稳压二极管后，加至开关管13003的基极。

前面说了，当输出电压越高时，那么取样电压就越负，当负到一定程度后，6.2V稳压二极管被击穿，从而将开关13003的基极电位拉低，这将导致开关管断开或者推迟开关的导通，从而控制了能量输入到变压器中，也就控制了输出电压的升高，实现了稳压输出的功能。

手机万能充电器原理图

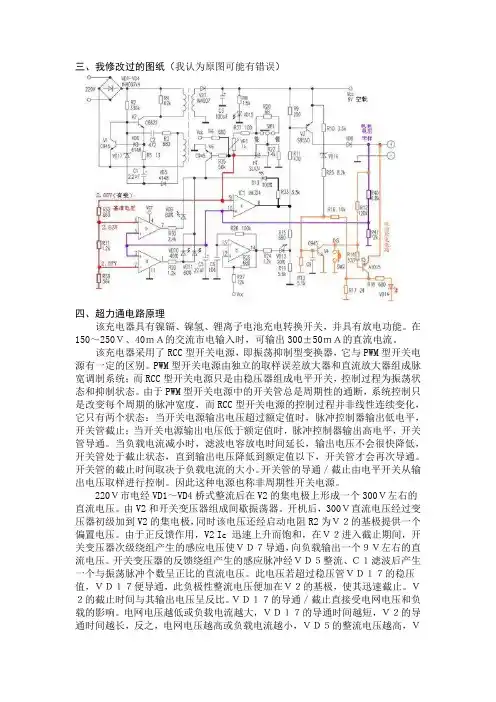

三、我修改过的图纸（我认为原图可能有错误）四、超力通电路原理该充电器具有镍镉、镍氢、锂离子电池充电转换开关，并具有放电功能。

在150～250Ｖ、40ｍＡ的交流市电输入时，可输出300±50ｍＡ的直流电流。

该充电器采用了RCC型开关电源，即振荡抑制型变换器，它与PWM型开关电源有一定的区别。

PWM型开关电源由独立的取样误差放大器和直流放大器组成脉宽调制系统；而RCC型开关电源只是由稳压器组成电平开关，控制过程为振荡状态和抑制状态。

由于PWM型开关电源中的开关管总是周期性的通断，系统控制只是改变每个周期的脉冲宽度，而RCC型开关电源的控制过程并非线性连续变化，它只有两个状态：当开关电源输出电压超过额定值时，脉冲控制器输出低电平，开关管截止；当开关电源输出电压低于额定值时，脉冲控制器输出高电平，开关管导通。

当负载电流减小时，滤波电容放电时间延长，输出电压不会很快降低，开关管处于截止状态，直到输出电压降低到额定值以下，开关管才会再次导通。

开关管的截止时间取决于负载电流的大小。

开关管的导通／截止由电平开关从输出电压取样进行控制。

因此这种电源也称非周期性开关电源。

220Ｖ市电经VD1～VD4桥式整流后在V2的集电极上形成一个300Ｖ左右的直流电压。

由V2和开关变压器组成间歇振荡器。

开机后，300Ｖ直流电压经过变压器初级加到V2的集电极，同时该电压还经启动电阻R2为Ｖ２的基极提供一个偏置电压。

由于正反馈作用，V2 Ic 迅速上升而饱和，在Ｖ２进入截止期间，开关变压器次级绕组产生的感应电压使ＶＤ７导通，向负载输出一个９Ｖ左右的直流电压。

开关变压器的反馈绕组产生的感应脉冲经ＶＤ５整流、Ｃ１滤波后产生一个与振荡脉冲个数呈正比的直流电压。

此电压若超过稳压管ＶＤ１７的稳压值，ＶＤ１７便导通，此负极性整流电压便加在Ｖ２的基极，使其迅速截止。

Ｖ２的截止时间与其输出电压呈反比。

ＶＤ１７的导通／截止直接受电网电压和负载的影响。

手机充电器电路原理图分析

专门找了几个例子，让大家看看。

自己也一边学习。

分析一个电源，往往从输入开始着手。

220V交流输入，一端经过一个4007半波整流，另一端经过一个10欧的电阻后，由10uF电容滤波。

这个10欧的电阻用来做保护的，如果后面出现故障等导致过流，那么这个电阻将被烧断，从而避免引起更大的故障。

13003为开关管(完整的名应该是MJE13003)，耐压400V，集电极最大电流1.5A，最大集电极功耗为14W，用来控制原边绕组与电源之间的通、断。

当原边绕组不停的通断时，就会在开关变压器中形成变化的磁场，从而在次级绕组中产生感应电压。

由于图中没有标明绕组的同名端，所以不能看出是正激式还是反激式。

不过，从这个电路的结构来看，可以推测出来，这个电源应该是反激式的。

左端的510KΩ为启动电阻，给开关管提供启动用的基极电流。

13003下方的10Ω电阻为电流取样电阻，电流经取样后变成电压(其值为10*I)，这电压经二极管4148后，加至三极管C945的基极上。

变压器左下方的绕组(取样绕组)的感应电压经整流二极管4148整流，22uF电容滤波后形成取样电压。

为了分析方便，我们取三极管C945发射极一端为地。

那么这取样电压就是负的(-4V左右)，并且输出电压越高时，采样电压越负。

取样电压经过6.2V稳压二极管后，加至开关管13003的基极。

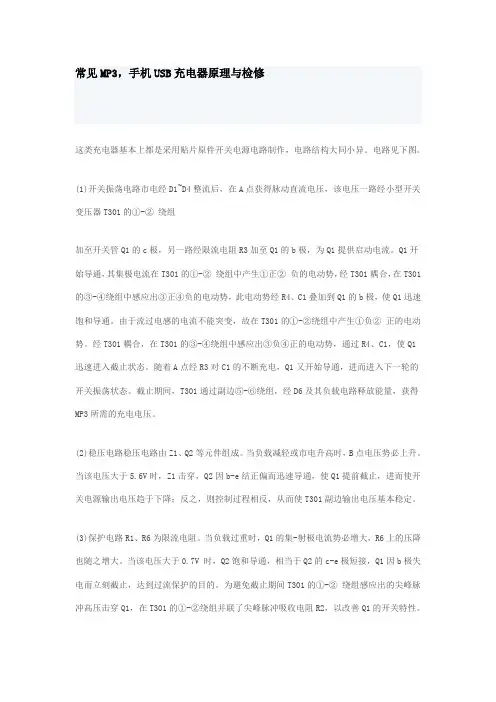

常见手机充电器检修
