太阳能热水器控制仪使用说明书

太阳能热水器控制仪使用说明书

太阳能热水器控制仪使用说明书The following text is amended on 12 November 2020.太阳能热水器控制仪使用说明书太阳能热水器使用说明,一般情况下也就是说的太阳能热水器控制仪的使用方法,在这里我们拿最常用的西子控制仪说明书,为大家讲解一下使用方法,希望对大家在使用过程中减少一些疑难问题,方便大家使用。

TMC至尊全天候测控仪使用说明书【主要技术指标】1.使用电源:220VAC 功耗:<5W2.测温精度:±2℃3.测温范围:0-99℃4.控温精度:±2℃5.水位分档:五档环形显示6.可控水泵或电热带功率:≤500W7.可控电加热功率:≤1500W 可选:3000W8.漏电动作电流:≤10mA/9.电磁阀参数:直流DC12V,可选用有压阀或无压阀有压阀工作压力:~无压阀工作压力:,适用于水箱供水或低压供水10.广域亮彩显示屏低功耗:<【主要功能】1.北京时间:实时显示北京时间2.水位预置:可预置加水水位50、80、100%3.水温预置:可预置加热温度范围:30℃-80℃,定时加热若不需要启动电加热,可预置为00℃4.水温指示:显示太阳能热水器内部实际水温5.水位指示:显示太阳能热水器内部所存水量6.缺水提示:当水位从高变低,出现缺水状态时,蜂鸣报警,同时20%水位闪烁7.缺水上水:当水位从高变低,出现缺水状态时,延时30分钟自动上水至预置水位8.手动控制:可手动启动上水、加热,在操作时首先显示预置的水位或水温,用户可利用▲、▼键调整预置参数,确认后,启动上水、加热,也可手动关闭。

启动加热时水位若低于50%,则先启动上水再加热。

正在加热时水位低于50%自动关闭加热,保护电加热管。

启动手动上水时,若实际水位大于等于预置水位时,测控仪自动上调预置水位,以保证用户上水需求,启动手动加热时,若实际水温大于等于预置水温时,自动上调预置水温,以保证用户加热需求,建议用户预置水温不超过60℃9.自选模式:有智能、定时、温控三种模式可选定时模式:可设定二次定时上水、二次定时加热,原厂设置定时上水第一次9:00上水至100%水位,第二次15:00启动上水至100%水位。

太阳能热水器控制仪使用说明书

太阳能热水器控制仪使用说明书

太阳能热水器控制仪使用说明书一、产品简介太阳能热水器控制仪是一种用于控制太阳能热水器系统运行的设备,通过对太阳能热水器的采集、储水、循环等功能进行自动控制,实现系统的高效运行,节约能源,保证热水供应。

该控制仪具有操作简单、功能齐全、稳定可靠的特点,是太阳能热水器系统的重要组成部分。

二、使用前准备1. 请确认控制仪的电源连接正确,接地可靠。

2. 根据控制仪的安装说明书,正确连接控制仪与太阳能热水器系统的各部件。

3. 检查控制仪的按钮、显示屏等是否正常,确保设备完好无损。

4. 在确保安全的情况下,通电测试控制仪是否能正常运行。

三、操作说明1. 开机与关机:按下控制仪上的开关按钮,即可开机,显示屏亮起并显示当前系统运行状态。

长按开关按钮,即可关闭控制仪。

2. 切换模式:控制仪具有手动模式和自动模式两种功能。

在手动模式下,用户可以手动调节系统运行状态;在自动模式下,控制仪将根据设定的参数自动控制系统运行。

3. 参数设置:用户可以根据自己的需求,设置控制仪的相关参数,如温度设定、时间设定等。

通过按键操作,进入设置界面,根据提示进行参数设置,确认保存后即可生效。

4. 显示信息:控制仪的显示屏可以显示当前的系统运行状态,包括水温、循环状态、供热状态等信息。

用户可以通过显示屏实时了解系统的运行情况。

5. 故障处理:如果控制仪出现故障或异常情况,系统将会发出报警提示。

用户需要及时查看显示屏上的提示信息,根据提示进行故障排除或维修。

严禁私自拆卸控制仪,以免造成损坏或安全事故。

四、注意事项1. 请勿尝试在未经专业培训的情况下进行控制仪的维修和调试。

2. 在使用过程中请勿让控制仪受到强烈震动或挤压。

3. 请定期清洁控制仪的表面,保持干燥清洁,避免灰尘积累影响使用。

4. 如非必要,请勿更改控制仪的相关参数,以免影响系统运行稳定性。

5. 如果长期不使用控制仪,请拔掉电源插头,以保证设备的安全性。

五、结语太阳能热水器控制仪是一种智能化的设备,通过合理使用和维护,可以为用户提供舒适的热水使用体验。

太阳能热水器控制仪使用说明书

太阳能热水器控制仪使用说明书

太阳能热水器控制仪使用说明书太阳能热水器使用说明,一般情况下也就就是说的太阳能热水器控制仪的使用方法,在这里我们拿最常用的西子控制仪说明书,为大家讲解一下使用方法,希望对大家在使用过程中减少一些疑难问题,方便大家使用。

TMC至尊全天候测控仪使用说明书【主要技术指标】1、使用电源:220VAC功耗:<5W2、测温精度:±2℃3、测温范围:0-99℃4、控温精度:±2℃5、水位分档:五档环形显示6、可控水泵或电热带功率:≤500W7、可控电加热功率:≤1500W可选:3000W8、漏电动作电流:≤10mA/0、1s9、电磁阀参数:直流DC12V,可选用有压阀或无压阀有压阀工作压力:0、02MPa~0、8MPa无压阀工作压力:0、0MPa,适用于水箱供水或低压供水10、广域亮彩显示屏低功耗:<0、5W【主要功能】1、北京时间:实时显示北京时间2、水位预置:可预置加水水位50、80、100%3、水温预置:可预置加热温度范围:30℃-80℃,定时加热若不需要启动电加热,可预置为00℃4、水温指示:显示太阳能热水器内部实际水温5、水位指示:显示太阳能热水器内部所存水量6、缺水提示:当水位从高变低,出现缺水状态时,蜂鸣报警,同时20%水位闪烁7、缺水上水:当水位从高变低,出现缺水状态时,延时30分钟自动上水至预置水位8、手动控制:可手动启动上水、加热,在操作时首先显示预置的水位或水温,用户可利用▲、▼键调整预置参数,确认后,启动上水、加热,也可手动关闭。

启动加热时水位若低于50%,则先启动上水再加热。

正在加热时水位低于50%自动关闭加热,保护电加热管。

启动手动上水时,若实际水位大于等于预置水位时,测控仪自动上调预置水位,以保证用户上水需求,启动手动加热时,若实际水温大于等于预置水温时,自动上调预置水温,以保证用户加热需求,建议用户预置水温不超过60℃9、自选模式:有智能、定时、温控三种模式可选定时模式:可设定二次定时上水、二次定时加热,原厂设置定时上水第一次9:00上水至100%水位,第二次15:00启动上水至100%水位。

太阳能热水器控制仪使用说明书

太阳能热水器控制仪使用说明书

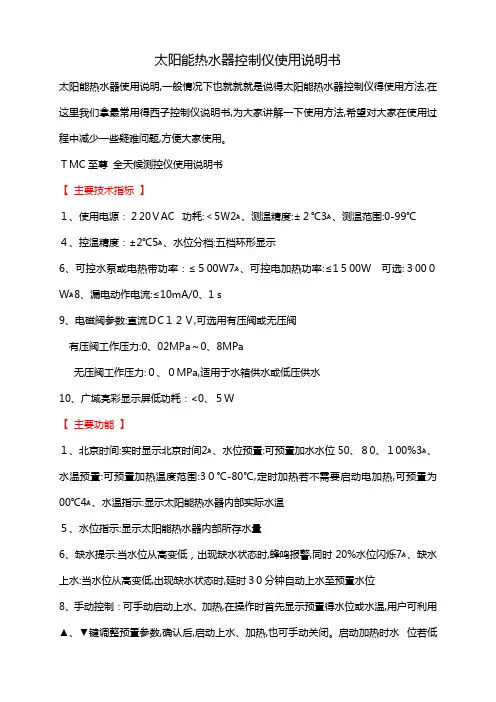

太阳能热水器控制仪使用说明书太阳能热水器使用说明,一般情况下也就就就是说得太阳能热水器控制仪得使用方法,在这里我们拿最常用得西子控制仪说明书,为大家讲解一下使用方法,希望对大家在使用过程中减少一些疑难问题,方便大家使用。

TMC至尊全天候测控仪使用说明书【主要技术指标】1、使用电源:220VAC功耗:<5Wﻫ2、测温精度:±2℃ﻫ3、测温范围:0-99℃4、控温精度:±2℃ﻫ5、水位分档:五档环形显示6、可控水泵或电热带功率:≤500Wﻫ7、可控电加热功率:≤1500W可选:3000Wﻫ8、漏电动作电流:≤10mA/0、1s9、电磁阀参数:直流DC12V,可选用有压阀或无压阀有压阀工作压力:0、02MPa~0、8MPa无压阀工作压力:0、0MPa,适用于水箱供水或低压供水10、广域亮彩显示屏低功耗:<0、5W【主要功能】1、北京时间:实时显示北京时间ﻫ2、水位预置:可预置加水水位50、80、100%ﻫ3、水温预置:可预置加热温度范围:30℃-80℃,定时加热若不需要启动电加热,可预置为00℃ﻫ4、水温指示:显示太阳能热水器内部实际水温5、水位指示:显示太阳能热水器内部所存水量6、缺水提示:当水位从高变低,出现缺水状态时,蜂鸣报警,同时20%水位闪烁ﻫ7、缺水上水:当水位从高变低,出现缺水状态时,延时30分钟自动上水至预置水位8、手动控制:可手动启动上水、加热,在操作时首先显示预置得水位或水温,用户可利用▲、▼键调整预置参数,确认后,启动上水、加热,也可手动关闭。

启动加热时水位若低于50%,则先启动上水再加热。

正在加热时水位低于50%自动关闭加热,保护电加热管。

启动手动上水时,若实际水位大于等于预置水位时,测控仪自动上调预置水位,以保证用户上水需求,启动手动加热时,若实际水温大于等于预置水温时,自动上调预置水温,以保证用户加热需求,建议用户预置水温不超过60℃9、自选模式:有智能、定时、温控三种模式可选定时模式:可设定二次定时上水、二次定时加热,原厂设置定时上水第一次9:00上水至100%水位,第二次15:00启动上水至100%水位。

太阳能热水器控制仪操作使用说明

太阳能热水器控制仪操作使用说明

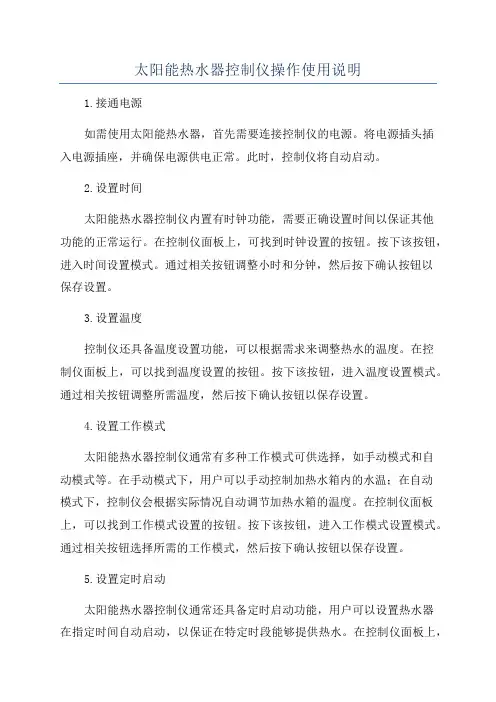

太阳能热水器控制仪操作使用说明1.接通电源如需使用太阳能热水器,首先需要连接控制仪的电源。

将电源插头插入电源插座,并确保电源供电正常。

此时,控制仪将自动启动。

2.设置时间太阳能热水器控制仪内置有时钟功能,需要正确设置时间以保证其他功能的正常运行。

在控制仪面板上,可找到时钟设置的按钮。

按下该按钮,进入时间设置模式。

通过相关按钮调整小时和分钟,然后按下确认按钮以保存设置。

3.设置温度控制仪还具备温度设置功能,可以根据需求来调整热水的温度。

在控制仪面板上,可以找到温度设置的按钮。

按下该按钮,进入温度设置模式。

通过相关按钮调整所需温度,然后按下确认按钮以保存设置。

4.设置工作模式太阳能热水器控制仪通常有多种工作模式可供选择,如手动模式和自动模式等。

在手动模式下,用户可以手动控制加热水箱内的水温;在自动模式下,控制仪会根据实际情况自动调节加热水箱的温度。

在控制仪面板上,可以找到工作模式设置的按钮。

按下该按钮,进入工作模式设置模式。

通过相关按钮选择所需的工作模式,然后按下确认按钮以保存设置。

5.设置定时启动太阳能热水器控制仪通常还具备定时启动功能,用户可以设置热水器在指定时间自动启动,以保证在特定时段能够提供热水。

在控制仪面板上,可以找到定时启动设置的按钮。

按下该按钮,进入定时启动设置模式。

通过相关按钮调整所需的启动时间,然后按下确认按钮以保存设置。

6.清洗功能为确保太阳能热水器系统的正常运行,定期清洗是必要的。

控制仪通常具备清洗功能,用户可以通过该功能来清洗加热水箱和热水管道。

在控制仪面板上,可以找到清洗功能设置的按钮。

按下该按钮,进入清洗功能设置模式。

通过相关按钮选择所需的清洗时间和清洗方式,然后按下确认按钮以保存设置。

7.查看和调整参数控制仪还可以查看和调整一些其他参数,例如系统的运行状态、温度传感器的读数等。

在控制仪面板上,通常有相应的按钮来查看和调整这些参数。

按下相应按钮,进入参数查看和调整页面,通过相关按钮来进行操作。

太阳能热水器控制仪使用说明书

太阳能热水器控制仪使用说明书

太阳能热水器控制仪使用说明书The pony was revised in January 2021太阳能热水器控制仪使用说明书太阳能热水器使用说明,一般情况下也就是说的太阳能热水器控制仪的使用方法,在这里我们拿最常用的西子控制仪说明书,为大家讲解一下使用方法,希望对大家在使用过程中减少一些疑难问题,方便大家使用。

TMC至尊全天候测控仪使用说明书【主要技术指标】1.使用电源:220VAC 功耗:<5W2.测温精度:±2℃3.测温范围:0-99℃4.控温精度:±2℃5.水位分档:五档环形显示6.可控水泵或电热带功率:≤500W7.可控电加热功率:≤1500W 可选:3000W8.漏电动作电流:≤10mA/9.电磁阀参数:直流DC12V,可选用有压阀或无压阀有压阀工作压力:~无压阀工作压力:,适用于水箱供水或低压供水10.广域亮彩显示屏低功耗:<【主要功能】1.北京时间:实时显示北京时间2.水位预置:可预置加水水位50、80、100%3.水温预置:可预置加热温度范围:30℃-80℃,定时加热若不需要启动电加热,可预置为00℃4.水温指示:显示太阳能热水器内部实际水温5.水位指示:显示太阳能热水器内部所存水量6.缺水提示:当水位从高变低,出现缺水状态时,蜂鸣报警,同时20%水位闪烁7.缺水上水:当水位从高变低,出现缺水状态时,延时30分钟自动上水至预置水位8.手动控制:可手动启动上水、加热,在操作时首先显示预置的水位或水温,用户可利用▲、▼键调整预置参数,确认后,启动上水、加热,也可手动关闭。

启动加热时水位若低于50%,则先启动上水再加热。

正在加热时水位低于50%自动关闭加热,保护电加热管。

启动手动上水时,若实际水位大于等于预置水位时,测控仪自动上调预置水位,以保证用户上水需求,启动手动加热时,若实际水温大于等于预置水温时,自动上调预置水温,以保证用户加热需求,建议用户预置水温不超过60℃9.自选模式:有智能、定时、温控三种模式可选定时模式:可设定二次定时上水、二次定时加热,原厂设置定时上水第一次9:00上水至100%水位,第二次15:00启动上水至100%水位。

太阳能热水器控制仪使用说明书

太阳能热水器控制仪使用说明书

太阳能热水器控制仪使用说明书太阳能热水器使用说明,一般情况下也就是说的太阳能热水器控制仪的使用方法,在这里我们拿最常用的西子控制仪说明书,为大家讲解一下使用方法,希望对大家在使用过程中减少一些疑难问题,方便大家使用。

TMC至尊全天候测控仪使用说明书【主要技术指标】1.使用电源:220VAC功耗:<5W2.测温精度:±2℃3.测温范围:0-99℃4.控温精度:±2℃5.水位分档:五档环形显示6.可控水泵或电热带功率:≤500W7.可控电加热功率:≤1500W可选:3000W8.漏电动作电流:≤10mA/0.1s9.电磁阀参数:直流DC12V,可选用有压阀或无压阀有压阀工作压力:0.02MPa~0.8MPa无压阀工作压力:0.0MPa,适用于水箱供水或低压供水10.广域亮彩显示屏低功耗:<0.5W【主要功能】1.北京时间:实时显示北京时间2.水位预置:可预置加水水位50、80、100%3.水温预置:可预置加热温度范围:30℃-80℃,定时加热若不需要启动电加热,可预置为00℃4.水温指示:显示太阳能热水器内部实际水温5.水位指示:显示太阳能热水器内部所存水量6.缺水提示:当水位从高变低,出现缺水状态时,蜂鸣报警,同时20%水位闪烁7.缺水上水:当水位从高变低,出现缺水状态时,延时30分钟自动上水至预置水位8.手动控制:可手动启动上水、加热,在操作时首先显示预置的水位或水温,用户可利用▲、▼键调整预置参数,确认后,启动上水、加热,也可手动关闭。

启动加热时水位若低于50%,则先启动上水再加热。

正在加热时水位低于50%自动关闭加热,保护电加热管。

启动手动上水时,若实际水位大于等于预置水位时,测控仪自动上调预置水位,以保证用户上水需求,启动手动加热时,若实际水温大于等于预置水温时,自动上调预置水温,以保证用户加热需求,建议用户预置水温不超过60℃9.自选模式:有智能、定时、温控三种模式可选定时模式:可设定二次定时上水、二次定时加热,原厂设置定时上水第一次9:00上水至100%水位,第二次15:00启动上水至100%水位。

太阳能热水器全自动测控仪说明书

太阳能热水器全自动测控仪说明书

太阳能热水器全自动测控仪说明书一、产品概述KC-4太阳能热水器全自动测控仪是一种智能化的太阳能热水器控制设备,可实现热水器的全自动运行,提高热水器的能源利用率和舒适度。

该产品由太阳能水温探测器、水位探测器、智能控制模块、加热控制模块等组成,具有智能加热、智能防溢水、防干烧等功能。

二、安装说明1.将太阳能水温探测器、水位探测器安装在水箱壁上,与水箱内部的水接触良好。

2.将控制仪安装在室内,离地面1.5米以上的位置,便于观察和操作。

3.连接电源糊口控制线,确保接线牢固。

4.根据说明书的要求,设置控制仪的各项参数。

三、使用步骤1.打开控制仪的电源开关,太阳能水温探测器和水位探测器开始工作。

2.根据实际需要,设置控制仪的加热温度和加热时间。

3.当水温低于设定值时,控制仪会自动启动加热程序,对水进行加热。

4.当水位达到设定值时,控制仪会自动停止加热,防止溢水。

5.当水位低于安全值时,控制仪会自动停止加热,防止干烧。

四、常见问题解答1.控制仪无法开机:检查电源线是否接好,电源是否正常。

2.控制仪加热不启动:检查加热管是否损坏,控制模块是否故障。

3.控制仪水位检测不准确:检查水位探测器是否接触良好,是否有杂质干扰。

4.控制仪加热不停:检查加热管是否损坏,传感器是否故障。

五、保养提示1.定期对控制仪进行清洁,保持表面干净整洁。

2.定期检查接线是否牢固,如有松动及时紧固。

3.定期检查水位探测器和温度探测器是否正常工作,如有异常及时更换。

4.定期检查加热管是否损坏,如有问题及时维修或更换。

六、附录本说明书未尽事宜,可参考附带的用户手册或联系我们的客服人员。

太阳能热水器测控仪使用说明

太阳能热水器测控仪使用说明

太阳能热水器测控仪使用说明【实用版】目录一、太阳能热水器测控仪简介二、如何使用太阳能热水器测控仪三、使用注意事项四、常见问题及解决方法正文一、太阳能热水器测控仪简介太阳能热水器测控仪是太阳能热水器的核心部件,它能够对热水器的运行状态进行监控和控制,确保热水器的正常运行。

测控仪通常具有自动上水、自动断水、温度控制等功能,能够实现全天候热水供应。

二、如何使用太阳能热水器测控仪1.加水水位键:使用加水水位键可以加水或终止加水。

在进入设置后,该键可用来调整水位。

2.设置键:设置键用于进入设置界面,对热水器进行参数设置,如定时上水、温度设定等。

3.功能键:功能键用于切换热水器的功能,如制热、保温等。

4.显示屏:显示屏用于显示热水器的运行状态和参数信息,如当前水温、设定温度等。

三、使用注意事项1.使用前请详细阅读使用说明书,了解热水器的操作方法和注意事项。

2.安装时,确保热水器和测控仪的连接线牢固可靠,避免线松动导致设备故障。

3.确保热水器和测控仪的电源电压稳定,避免电压波动影响设备运行。

4.不要将热水器和测控仪置于潮湿环境中,避免设备受潮损坏。

5.定期对热水器和测控仪进行清洁和维护,确保设备性能稳定。

四、常见问题及解决方法1.问题:热水器无法正常上水。

解决方法:检查水管是否堵塞,如水管畅通,尝试重新启动热水器。

2.问题:热水器水温不稳定。

解决方法:检查水温传感器是否正常,如有问题,需更换水温传感器。

3.问题:热水器无法正常断水。

解决方法:检查断水传感器是否正常,如有问题,需更换断水传感器。

4.问题:热水器噪音过大。

解决方法:检查热水器内部是否有异物,如有,需清理;检查风扇是否正常,如有问题,需更换风扇。

希望以上信息能对您使用太阳能热水器测控仪提供帮助。

太阳能热水器控制仪使用说明书

太阳能热水器控制仪使用说明书

太阳能热水器控制仪使用说明书第一篇:太阳能热水器控制仪使用说明书太阳能热水器控制仪使用说明书太阳能热水器使用说明,一般情况下也就是说的太阳能热水器控制仪的使用方法,在这里我们拿最常用的西子控制仪说明书,为大家讲解一下使用方法,希望对大家在使用过程中减少一些疑难问题,方便大家使用。

TMC至尊全天候测控仪使用说明书【主要技术指标】1.使用电源:220VAC功耗:<5W2.测温精度:±2℃3.测温范围:0-99℃4.控温精度:±2℃5.水位分档:五档环形显示6.可控水泵或电热带功率:≤500W7.可控电加热功率:≤1500W可选:3000W8.漏电动作电流:≤10mA/0.1s9.电磁阀参数:直流DC12V,可选用有压阀或无压阀有压阀工作压力:0.02MPa~0.8MPa无压阀工作压力:0.0MPa,适用于水箱供水或低压供水10.广域亮彩显示屏低功耗:<0.5W【主要功能】1.北京时间:实时显示北京时间2.水位预置:可预置加水水位50、80、100%3.水温预置:可预置加热温度范围:30℃-80℃,定时加热若不需要启动电加热,可预置为00℃4.水温指示:显示太阳能热水器内部实际水温5.水位指示:显示太阳能热水器内部所存水量6.缺水提示:当水位从高变低,出现缺水状态时,蜂鸣报警,同时20%水位闪烁7.缺水上水:当水位从高变低,出现缺水状态时,延时30分钟自动上水至预置水位8.手动控制:可手动启动上水、加热,在操作时首先显示预置的水位或水温,用户可利用▲、▼键调整预置参数,确认后,启动上水、加热,也可手动关闭。

启动加热时水位若低于50%,则先启动上水再加热。

正在加热时水位低于50%自动关闭加热,保护电加热管。

启动手动上水时,若实际水位大于等于预置水位时,测控仪自动上调预置水位,以保证用户上水需求,启动手动加热时,若实际水温大于等于预置水温时,自动上调预置水温,以保证用户加热需求,建议用户预置水温不超过60℃9.自选模式:有智能、定时、温控三种模式可选定时模式:可设定二次定时上水、二次定时加热,原厂设置定时上水第一次9:00上水至100%水位,第二次15:00启动上水至100%水位。

太阳能热水器控制器说明书

太阳能热水器控制器说明书

太阳能热水器控制器说明书一、产品概述太阳能热水器控制器是太阳能热水器的重要组成部分,它能够实现对热水器的智能化控制,确保热水器的高效、稳定运行,为您提供舒适的热水使用体验。

二、主要功能1、水温检测与显示实时监测水箱内的水温,并在显示屏上清晰准确地显示出来,让您随时了解水温状况。

2、水位检测与显示精确检测水箱内的水位高度,以不同的图标或数字形式展示,方便您掌握水箱的储水情况。

3、上水控制可根据您的设定,自动或手动启动上水功能,当水位达到设定值时自动停止上水,避免水箱溢水。

4、加热控制在天气不佳或水温过低时,您可以选择手动或自动启动电加热功能,快速提升水温。

5、定时控制支持设置多个定时上水、加热时间,满足您不同时间段的用水需求。

6、智能保护具有过热保护、漏电保护等多种安全保护功能,确保使用过程中的安全可靠。

三、技术参数1、工作电压:_____2、工作温度:_____3、显示方式:_____4、控制精度:_____四、操作指南1、显示屏介绍显示屏通常分为多个区域,分别显示水温、水位、工作状态、时间等信息。

2、按键功能“设置”键:用于进入设置菜单,对各项参数进行设定。

“上”“下”键:在设置状态下,用于调整参数值;在正常显示状态下,可切换不同的显示页面。

“确认”键:确认您所设置的参数。

“返回”键:取消当前操作或返回上一级菜单。

3、上水操作自动上水:在控制器设置中开启自动上水功能,并设定好上水水位,当水位低于设定值时,控制器会自动启动上水。

手动上水:按下“上水”键,控制器开始上水,再次按下“上水”键或水位达到设定值时停止上水。

4、加热操作自动加热:在控制器设置中开启自动加热功能,并设定好加热温度,当水温低于设定值时,控制器会自动启动电加热。

手动加热:按下“加热”键,控制器开始加热,再次按下“加热”键或水温达到设定值时停止加热。

5、定时设置按下“设置”键进入定时设置菜单,通过“上”“下”键选择定时上水或定时加热,然后按“确认”键进入具体时间设置,使用“上”“下”键调整时间,设置完成后按“确认”键保存。

太阳能热水器控制仪操作使用说明

太阳能热水器控制仪操作使用说明

太阳能热⽔器控制仪操作使⽤说明 1.设置键:⽤来设置电加热的温度上限和加⽔的⽔位上限; 2.加⽔⽔位键:加⽔或终⽌加⽔;进⼊设置后⽤来设置⽔位上限的值;设置定时加⽔或取消定时加⽔; 3.加温⽔温键:加热或终⽌加热;进⼊设置后⽤来设置温度上限的值;设定定时加热或取消定时加热; 4.管道保温键:启动\关闭管道保温;或“管道循环键”:启动\关闭管道循环; 5.温控开关键:⼿动关闭或开启温控上⽔功能。

⼆、参数设置:(出⼚值:⽔位上限100%、温度上限50%) 1.设置⽔位上限和温度上限:按⼀下设置键进⼊这⼆个参数的设置,此时,原设置的温度上限和⽔位上限的参数不停的闪烁,⽤加⽔⽔位键修改⽔位上限的值(出⼚100%,设置范围50-100%),⽤加温⽔温键修改温度上限的值(出⼚50,设置范围50-90),等待5秒钟⾃动保存退出。

2.设置定时加⽔: 按住加⽔⽔位键3秒,听到“滴”⼀声后,显⽰温度的两位数码和“定时加⽔”指⽰灯开始同时闪烁,重复按加⽔⽔位键即可设置定时加⽔的时间。

设置时的北京时间加上设⼊的⼩时数即为定时加⽔,如在中午12点的时候设置,定时在每天早上8点定时上⽔,则设定⼩时数20(范围00-23),等待5秒⾃动保存退出“定时加⽔”指⽰灯常亮,定时加⽔功能⽣效,以后每天的上午8点都会启动定时加⽔。

若要取消定时加⽔:按住加⽔⽔位键3秒,听到“滴”⼀声后“定时加⽔”指⽰灯灭,定时加⽔功能取消。

3.设置定时加热时间: 按住加温⽔温键3秒,听到“滴”的⼀声后,显⽰温度的⼆位数码和“定时加热”指⽰灯开始不停的闪烁,重复按加温⽔温键即可设置定时加热的时间。

设置时的北京时间加上设⼊的⼩时数即为定时加热的时间,如在上午10点的时候设置,定时在每天下午4点加热,则时定⼩时数06(范围00-23),等待5秒⾃动保存退出“定时加热”指⽰灯常亮,定世加热功能⽣效,以后每天的下午4点都会⾃动定时加热。

取消定时加热,按住“加温⽔温”间3秒,听到“滴”的⼀声后“定时加热”指⽰灯灭,定时加热功能取消。

太阳能热水器控制仪使用说明书

太阳能热水器控制仪使用说明书

太阳能热水器控制仪使用说明书太阳能热水器使用说明,一般情况下也就是说的太阳能热水器控制仪的使用方法,在这里我们拿最常用的西子控制仪说明书,为大家讲解一下使用方法,希望对大家在使用过程中减少一些疑难问题,方便大家使用。

TMC至尊全天候测控仪使用说明书【主要技术指标】1.使用电源:220VAC功耗:<5W2.测温精度:±2℃3.测温范围:0-99℃4.控温精度:±2℃5.水位分档:五档环形显示6.可控水泵或电热带功率:≤500W7.可控电加热功率:≤1500W可选:3000W8.漏电动作电流:≤10mA/0.1s9.电磁阀参数:直流DC12V,可选用有压阀或无压阀有压阀工作压力:0.02MPa~0.8MPa无压阀工作压力:0.0MPa,适用于水箱供水或低压供水10.广域亮彩显示屏低功耗:<0.5W【主要功能】1.北京时间:实时显示北京时间2.水位预置:可预置加水水位50、80、100%3.水温预置:可预置加热温度范围:30℃-80℃,定时加热若不需要启动电加热,可预置为00℃4.水温指示:显示太阳能热水器内部实际水温5.水位指示:显示太阳能热水器内部所存水量6.缺水提示:当水位从高变低,出现缺水状态时,蜂鸣报警,同时20%水位闪烁7.缺水上水:当水位从高变低,出现缺水状态时,延时30分钟自动上水至预置水位8.手动控制:可手动启动上水、加热,在操作时首先显示预置的水位或水温,用户可利用▲、▼键调整预置参数,确认后,启动上水、加热,也可手动关闭。

启动加热时水位若低于50%,则先启动上水再加热。

正在加热时水位低于50%自动关闭加热,保护电加热管。

启动手动上水时,若实际水位大于等于预置水位时,测控仪自动上调预置水位,以保证用户上水需求,启动手动加热时,若实际水温大于等于预置水温时,自动上调预置水温,以保证用户加热需求,建议用户预置水温不超过60℃9.自选模式:有智能、定时、温控三种模式可选定时模式:可设定二次定时上水、二次定时加热,原厂设置定时上水第一次9:00上水至100%水位,第二次15:00启动上水至100%水位。

太阳能热水器控制器说明书

太阳能热水器控制器说明书

太阳能热水器控制器说明书一、产品简介太阳能热水器控制器是一种用于控制太阳能热水器工作的设备。

它采用先进的控制技术和智能识别算法,能够自动监测和调节太阳能热水器系统的运行状态,提供给用户更便捷、高效的热水使用体验。

本说明书旨在为用户提供对太阳能热水器控制器的正确定位、正确使用方法、故障排除等方面的指导和帮助。

二、产品特性1. 高度智能化:太阳能热水器控制器配备了智能识别功能,能够根据气象条件和用户需求自动调节太阳能热水器的工作状态,提供最佳的热水使用效果;2. 显示简洁明了:太阳能热水器控制器采用LED或LCD显示屏,提供直观的运行状态和参数信息,用户可以方便地了解到当前的工作情况;3. 多项安全保护:太阳能热水器控制器具备过压、欠压、过流、过热等多种保护机制,全方位保障用户使用安全;4. 高效节能:太阳能热水器控制器能够精确控制太阳能热水器的工作时间和水温,最大限度地提高能源利用效率,实现节能环保。

三、产品结构及参数太阳能热水器控制器由外壳、电路板、显示屏、按键等组成。

主要参数如下:1. 工作电压:110V/220V2. 额定功率:500W/1000W/1500W3. 控制方式:自动控制/手动控制4. 备用电池:内置锂电池,支持自动充电5. 工作温度:-10℃~50℃6. 尺寸:100mm×80mm×30mm四、使用须知1. 安装环境:太阳能热水器控制器应安装在通风良好、干燥、无尘、无腐蚀性气体的环境中;2. 供电要求:请确保太阳能热水器控制器供电稳定,并符合产品标识上的电压要求,以免影响其正常工作;3. 操作方法:用户只需按下相应按键即可进行设定和操作,控制器会根据需求自动工作,无需额外操作;4. 清洁维护:定期清洁太阳能热水器控制器表面,避免灰尘或污染物附着影响正常使用。

五、常见问题解答1. 问:太阳能热水器控制器无法开机怎么办?答:请检查供电是否正常,如有异常请联系售后服务中心。

太阳能热水器控制仪操作使用说明

太阳能热水器控制仪操作使用说明

太阳能热水器控制仪操作使用说明一、前言太阳能热水器是一种利用太阳能将水加热的设备,可以为我们提供热水。

而太阳能热水器控制仪是控制太阳能热水器运行的关键设备,正确操作和使用控制仪对于延长太阳能热水器的使用寿命和提高性能非常重要。

二、控制仪功能概述1. 温度设定:根据家庭所需热水温度,设定合适的水温。

2. 定时功能:可以根据家庭用水时间,预先设定好启动和停止时间。

3. 温度显示:可以显示当前水箱内的水温。

4. 温度保护:当水温过高或过低时,可以自动停止加热,保护设备安全。

三、操作步骤1. 开机:插上电源,控制仪屏幕显示正常后,按下开关机键,待显示屏亮起后,表示控制仪已经打开。

2. 温度设定:在控制仪面板上找到温度设定按钮,根据实际需求,上下调整水温值。

确认设定后,按确定键保存设置。

3. 定时设置:在控制仪面板上找到定时设置按钮,设定好启动和停止时间,保证供水时间和家庭用水时间一致。

设定完成后,按确定键保存设置。

4. 温度显示:控制仪面板上会显示当前水箱内的水温,可以随时查看。

5. 温度保护:当水温超过设定范围时,控制仪会自动停止加热,以免发生意外。

四、注意事项1. 在操作控制仪时,请保持手部干燥,避免发生任何短路或漏电现象。

2. 请勿将水泼洒在控制仪上,以免影响正常使用。

3. 定期检查控制仪电源线和接线是否松动,确保安全稳定。

4. 若发现控制仪异常情况,请立即断开电源,并联系专业维修人员处理。

五、结语通过正确的操作和使用,太阳能热水器控制仪能够为我们提供更便捷、更舒适的热水使用体验。

希望以上操作使用说明能够帮助您更好地使用太阳能热水器,享受绿色能源带来的便利生活。

感谢您的阅读。

太阳能热水器控制器说明书

太阳能热水器控制器说明书

太阳能热水器控制器说明书尊敬的用户:感谢您选择我们的太阳能热水器控制器。

为了确保您能够正确、安全地使用本控制器,充分发挥太阳能热水器的性能,请您在使用前仔细阅读本说明书。

一、产品概述本太阳能热水器控制器是一款智能化的设备,旨在为您提供便捷、高效的太阳能热水器控制体验。

它采用先进的微电脑控制技术,能够精确监测和控制太阳能热水器的水温、水位等参数,实现自动化运行,为您提供舒适的热水供应。

二、主要功能1、水温显示与控制实时显示太阳能热水器水箱内的水温,让您清晰了解水温状况。

您可以根据需要设置水温的上限和下限,当水温达到设定值时,控制器会自动控制相关设备进行加热或停止加热,以保持水温在您期望的范围内。

2、水位显示与控制准确显示水箱内的水位高度,分为多个水位等级。

具备自动上水和手动上水功能。

当水位低于设定的下限值时,控制器会自动启动上水,直至达到设定的上限水位。

您也可以通过手动操作随时进行上水。

3、定时功能支持设置多个定时时间段,您可以根据生活规律,预先设定热水器的加热时间和上水时间,方便又节能。

4、故障报警当系统检测到传感器故障、漏电、过热等异常情况时,控制器会发出声光报警信号,提醒您及时处理。

三、操作界面及按键说明1、显示屏水温显示区域:以数字形式显示当前水箱内的水温。

水位显示区域:以图标或数字形式显示当前水箱内的水位。

功能指示区域:显示当前控制器所处的工作模式、定时状态等信息。

2、按键“设置”键:用于进入设置菜单,对各项参数进行设定。

“上调”键和“下调”键:在设置参数时,用于增加或减少数值。

“手动上水”键:按下此键可立即启动手动上水功能。

“加热”键:按下此键可手动启动或停止加热功能。

四、安装与连接1、安装位置控制器应安装在室内干燥、通风良好的地方,避免阳光直射和潮湿环境。

安装高度应便于操作和观察显示屏。

2、传感器连接水温传感器和水位传感器应安装在太阳能热水器水箱内的指定位置,并确保连接牢固、无松动。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

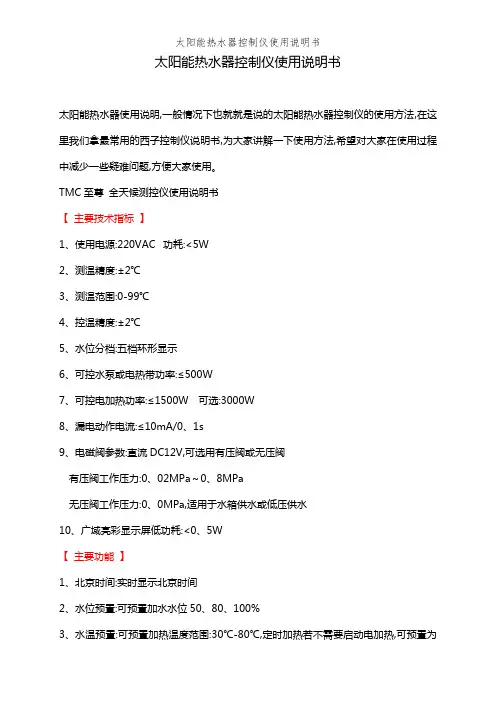

太阳能热水器控制仪使用说明书
太阳能热水器使用说明,一般情况下也就是说的太阳能热水器控制仪的使用方法,在这里我们拿最常用的西子控制仪说明书,为大家讲解一下使用方法,希望对大家在使用过程中减少一些疑难问题,方便大家使用。

TMC至尊全天候测控仪使用说明书
【主要技术指标】
1.使用电源:220VAC功耗:<5W
2.测温精度:±2℃
3.测温范围:0-99℃
4.控温精度:±2℃
5.水位分档:五档环形显示
6.可控水泵或电热带功率:≤500W
7.可控电加热功率:≤1500W可选:3000W
8.漏电动作电流:≤10mA/0.1s
9.电磁阀参数:直流DC12V,可选用有压阀或无压阀
有压阀工作压力:0.02MPa~0.8MPa
无压阀工作压力:0.0MPa,适用于水箱供水或低压供水
10.广域亮彩显示屏低功耗:<0.5W
【主要功能】
1.北京时间:实时显示北京时间
2.水位预置:可预置加水水位50、80、100%
3.水温预置:可预置加热温度范围:30℃-80℃,定时加热若不需要启动电加热,可预
置为00℃
4.水温指示:显示太阳能热水器内部实际水温
5.水位指示:显示太阳能热水器内部所存水量
6.缺水提示:当水位从高变低,出现缺水状态时,蜂鸣报警,同时20%水位闪烁
7.缺水上水:当水位从高变低,出现缺水状态时,延时30分钟自动上水至预置水位
8.手动控制:可手动启动上水、加热,在操作时首先显示预置的水位或水温,用户可利用▲、▼键调整预置参数,确认后,启动上水、加热,也可手动关闭。

启动加热时水位若低于50%,则先启动上水再加热。

正在加热时水位低于50%自动关闭加热,保护电加热管。

启动手动上水时,若实际水位大于等于预置水位时,测控仪自动上调预置水位,以保证用户上水需求,启动手动加热时,若实际水温大于等于预置水温时,自动上调预置水温,以保证用户加热需求,建议用户预置水温不超过60℃
9.自选模式:有智能、定时、温控三种模式可选
定时模式:可设定二次定时上水、二次定时加热,原厂设置定时上水第一次9:00上水至100%水位,第二次15:00启动上水至100%水位。

定时加热,第一次4:00加热至50℃,第二次16:00加热至50℃。

用户可重新设定时间及参数,完全满足用户个性化需求.
温控模式:当水箱水未加满,水温高于用户设定的温控上水温度(原厂设置为60℃)自动补水至低于温控温度10℃的合适水温,此功能可防止出现低水量、高水温的不合理现象。

当正在用水(水位发生变化)时,则延时60分钟启动,以避免用户正在用水时启动上水。

几倍温控功能的时间:8:00-17:00。

此模式下不自动启动电加热,用户根据需要可选择手动加热,此模式最为节能。

智能模式:3:00启动上水至50%水位,4:00加热至50℃,保证用户早晨起床后的洗漱用水,9:00上水至100%水位,若中途用户有用水,水位低于80%水位,则测控
仪16:0再补水至80%水位。

若水温低于50则测控仪在17:00启动加热至50℃,保证晚上有50℃80%的水供用户使用。

在智能模式下,8:00-17:00若水箱不满,且水温超过60℃测控仪启动温控上水功能,在保证水温大于50℃的情况下,水量又最多。

智能模式为原厂设置模式,建议用户尽量使用选用此模式,既满足用户用热水的需求又尽量节约电能
10.自动防溢流:因真空管破裂或水位传感器故障等原因造成溢流,自动停止上水。

11.停电记忆:当停电时,测控仪保留用户预置的所有参数及北京时间,断电时测控仪将按键自动锁死,以防误操作。

当来电时能按以前设定的工作模式及功能继续运行。

12.恒温加热:水箱水温低于恒温温度5℃,立即启动加热至恒温水温,保证水箱水温恒定。

若水位低于50%,先立即自动启动上水。

再启动加热,以免干烧。

因此水位不能低于50%,建议采用上下水双管安装,以便不影响用户持续大量用水持续按住加热键可进入恒温加热功能(原厂设置为50℃,反之则取消此功能)
13.恒水位:水箱水位低于预置的恒水位,立即启动上水至手动上水水位,(若手动预置水位低于恒水位预置水位,则上水至100%),保证水箱水位不低于预置的恒水位,若手动停止上水,则暂停恒水位功能一小时。

建议采用上下水双管安装,以便不影响用户持续大量用水持续按住上水键可进入恒水位功能(原厂设置为100%水位),反之则取消此功能
14.强制上水:水位传感器出现故障时,可按上水键,实现强制上水,每分钟会出现蜂鸣提示,注意有无溢水,8分钟后自动关闭上水
15.低水压上水:在上水过程中,水压过低或停水,测控仪会自动进入低水压模式,在此上水模式中,测控仪会间隔30分钟启动上水,若30分钟内仍不能使水位上升一档,则停止30分钟,然后再启动上水,反复循环运行,以避免在低水压或停水时发生以下严重后果:1.电磁阀、水泵长时期通电运行,造成水泵空转烧毁;2.由于太阳能真空管
破裂或其它原因漏水,造成不断上水而水箱、屋顶长期流水;3.停水后,突然来水,由于空晒,太阳能水箱温度过高,而造成炸管。

16.管道保温:冬天室外气温较低时,可按保温键,启动电热带,防止水管冻裂,再按保温键,则关闭电热带17。

防电热带起火:在启动管道保温功能后,测控仪在电热带加热管道温度平衡后(通电约10分钟),自动关闭电热带,等管道温度下降后,再次按用户自行设定的延时时间(原厂设置30分钟,若设置为0分钟,则电热带长期通电)启动电热带,此过程自动重复运行,可避免长期通电电热带,节约电能,并有效防止因长期通电造成电热带老化起火等恶性事故。

18.自动增压:在供水水压较低时,可选择上水增压功能,在上水时,测控仪打开电磁阀同步启动水泵加压供,水上满后,两者同时关闭
持续按住保温键可进入上水增压功能,若选择上水增压功能则管道保温功能被取消,再持续按住保温键则退出上水增压功能。

相关文档
最新文档
