二、创优组织保障
学习优质工程施工做法。并对各工种进行有针 对性的技术和安全交底与指导，进行工序分项 分部工程合理的检查验评。 质安员：严把施工质量关，监督创优策划细部 的落实.对施工质量负有监督、检查把关的责任。 材料员：加强对材料设备的质量监管，保证施 工材料符合工程要求。
二、创优组织保障
资料员：按照鲁班奖标准对资料进行收集归档。 项目定期召开优质工程学习研讨会，借鉴我公 司历年来鲁班奖工程的优质做法，项目成员积 极学习并应用在本项目的创优工作中。
电缆井安装：
五、质量控制要点
电缆井安装：
五、质量控制要点
电缆井控制箱的 安装及重复接地：
五、质量控制要点
电缆井桥架与控制 箱的安装及重复接地：
五、质量控制要点
电缆井照明灯具、开关 安装位置及过电缆井门 处的接地扁钢的敷设：
五、质量控制要点
电缆井桥架 和封闭母线 的综合排布 及重复接地：
五、质量控制要点
五、质量控制要点
屋面综合布置
五、质量控制要点
屋面避雷带、通气帽、雨水斗：
五、质量控制要点
屋顶通气管：
五、质量控制要点
屋面玻璃幕墙避雷带安装方式
五、质量控制要点
屋面玻璃幕墙避雷带引下线安装
五、质量控制要点
屋顶加压送风机安装
五、质量控制要点
屋面冷却塔管网管线排布及安装方式： 在裙楼屋面施工之前，提前确定冷却塔设备厂 家，确定好冷却塔的规格尺寸，在土建屋面施 工之前确保冷却塔设备基础合理、准确无误。 并做好结构件的预留预埋。
五、质量控制要点
屋面冷却塔管线排布：
冷却塔水系统管线连接：
五、质量控制要点
管道支架做法：
五、质量控制要点
冷却塔 电气接线：
五、质量控制要点
4、卫生间：（由于卫生间的装修方案未确 定，故未进一步的进行策划，待方案确定后 再细致策划）。 5、管井、电井：各层电井、管井是抽查重 点，除了土建施工按其规定做到位外（施工 顺序：井顶—墙面—安装—地面），安装工 程的布局施工也显得尤为重要，桥架、电缆、 配电箱、母线、灯具、管道、阀门要布置整
2、地下一层综合管线布置
五、质量控制要点
地下室空调水管综合管线布置
五、质量控制要点
空调水管综合支架
五、质量控制要点
地下室桥架布置。
五、质量控制要点
地下室空调风管安装方式
五、质量控制要点
5.1.2各功能用房，各种机房，如水泵房、 配电房等，是最能体现水艺水平的部位，各 种管线、设备布置是否合理有序，安装工艺 水平是否精细，将直接影响设备运行，功能 正常发挥和观感效果。多种支架吊架设置， 工艺管线，首先应考虑其安全性，合理性， 不能为美观而影响使用功能，要考虑设备的 标高方位与管线布置相互配合，既满足功能， 又满足美观要求，各种油漆、保温层，涂料

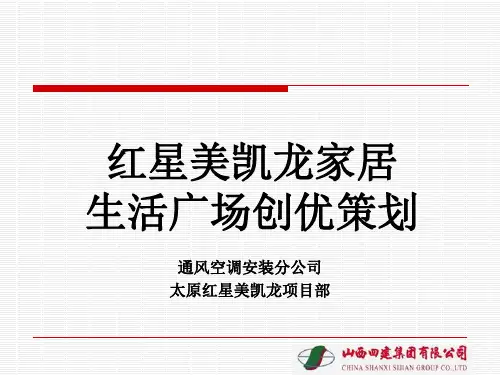

红星美凯龙家居 生活广场创优策划
通风空调安装分公司 太原红星美凯龙项目部
目 录
一、工程概况 二、创优组织保障 三、重要分部（分项）做法 四、涉及的强制性条文依据 五、质量控制要点 六、质量验收标准 七、确定工程亮点 八、影像资料收集
一、工程概况
一、工程概况
1.1、工程建设概况一览表
四、涉及的强制性条文依据
4、母线槽的金属外壳等外露可导电部分应与 保护导体可靠连接 5、钢导管不得采用对开熔焊连接，镀锌钢导 管或壁厚小于或等于2mm的钢导管，班布尔 采用套管熔焊连接。 6、金属电缆支架必须与保护导体可靠连接。 7、同一交流回路的绝缘导线不应敷设于不同 的金属槽盒内或穿于不同金属导管内。
四、涉及的强制性条文依据
3、给水系统必须采用与管材相适应的管件， 生活给水系统所涉及的材料必须达到饮用水卫 生标准。 4、室内消火栓系统安装完成后应取屋顶层 （或水箱间内）试验消火栓和 首层取两处消 火栓做试射试验。达到设计要求为合格。 5、隐蔽或埋地的排水管道在隐蔽前必须做灌 水试验，其灌水高度应不低于底层卫生器具的 上边缘或底层地面高度。
五、质量控制要点
五、质量控制要点
5.1、必须搞好的重点部位： 5.1.1管线、桥架交叉部位：在公共走道上 部空间常规都布满了各种给排水、电气、空 调风管、空调水管、消火栓管道、自动喷淋 管道，这些管道纵横交错，走道吊顶及吊顶 内管道走向的二次设计至关重要，要使吊顶 面的各种构配件及器具做到整齐划一，走向 一致，要注重各种管道支架的统一制作，统 一安装，做到既规范又美观。
四、涉及的强制性条文依据
四、涉及的强制性条文依据
涉及的强制性条文依据
四、涉及的强制性条文依据
涉及的强制性条文依据
四、涉及的强制性条文依据
涉及的强制性条文依据
四、涉及的强制性条文依据
主要的强制性条文摘录： 《建筑给水排水及采暖工程施工质量 验收规范》 1、地下室或地下构筑物外墙有管道穿过的， 应采取防水措施。对有严格防水要求的建筑物， 必须采用柔性防水套管。 2、各种承压管道系统和设备应做水压试验， 非承压管道和设备应做灌水试验。
防火封堵填充高度为100mm。上表面盖金属 盖板。
五、质量控制要点
附图-接地测试点
五、质量控制要点
与吊顶面相关联的安装细部： 由于二次装修图纸未完善，暂时无法排布与 吊顶面相关联的风口、喷淋头、烟感、消防广 播及照明灯具等。待二次装修方案确定后，我 们要结合装修吊顶图纸，在保证使用功能的前 提下，及时调整空调风口、喷淋头、烟感、消 防广播及照明灯具的安装位置，确保风口、喷 淋头、烟感、消防广播及照明灯具合理布置， 成排成线，安装牢固可靠。
二、创优组织保障
2.2、项目创优责任制 项目经理: 全面负责施工组织管理和施工质量。科学 地组织和管理进入施工现场的人、材、物等各 生产要素，协调好与建设单位、设计单位、施 工单位、分包单位等各方面的关系，及时解决 施工中出现的问题，确保施工项目管理目标的 实现。 施工员：各专业工长深刻理解专业图纸，积极
四、涉及的强制性条文依据
6、管道安装坡度设计未注明时应符合下列规 定： a、气、水通向流动的热水采暖管道和汽水通 向流动和蒸汽管道及凝结水管道，坡度应为 3‰，不得小于2‰。 b、汽水逆向流动的热水采暖管道和汽水逆向 流动的蒸汽管道，坡度不应小于5‰。
四、涉及的强制性条文依据
《通风与空调工程施工规范》 通风与空调系统安装完毕投入使用前，必须 进行系统的试运行与调试，包括设备单机试运 转与调试、系统无生产负荷下的联合试运转与 调试。
三、分部（分项）做法
3.3 电气系统 3.3.1 10/0.4kv变配电系统：（做法略） 3.3.2 电气配电系统：（做法略） 3.3.3 照明配电系统：（做法略） 3.3.4 建筑物防雷、接地及安全系统：（做 法略）
三、分部（分项）做法
3.4、消防系统 3.4.1、消火栓系统：（做法略） 3.4.2、自动喷水灭火系统：（做法略） 3.4.3、火灾自动报警系统: （做法略）
三、重要分部（分项）做法
三、分部（分项）做法
3.1给水及排水系统： 3.1.1、给水系统：（做法略） 3.1.2、排水系统：（做法略） 3.1.3、雨水系统：（做法略）
三、分部（分项）做法
3.2、通风与空调系统 3.2.1、空调水系统：（做法略） 3.2.2、空调风系统：（做法略） 3.2.3、防排烟系统：（做法略）
水泵与混凝土基础 固定良好。 水泵进口变径为顶 平偏心变径。水泵 出口变径为同心变 径。
泄水阀： 泄水阀门采用铜芯 球阀，阀门手柄朝 外; 泄水支管: 泄水支管采用DN25 镀锌钢管；平行安 装的泄水阀门高度 统一；泄水阀正下 方设置排水沟。防 止泄水时水流外溅。
五、质量控制要点
管道弯头处托架采 用DN80镀锌钢管， 长度450mm。与管 道接触处采用钢 板支托。
五、质量控制要点
齐有序，于施工前进行策划，根据各井道空 间大小，合理布置，形成施工图，各层统一 安装工艺，做到安全可靠，工艺完善，美观 耐看。
五、质量控制要点
附图-管井管线布置
五、质量控制要点
附图-管井综合支架做法 支架弯头处采用45度切割弯制。
五、质量控制要点
附图-固定支架做法： 管道固定支架支撑 件与管道的焊接采 用钢板过度，不可 将管道支撑件直接 焊接在管道上。
五、质量控制要点
的颜色及标识，也将给观感效果带来极大的影 响，因此必须精细策划与施工。 空调机房采用BIM技术进行模型综合排布
五、质量控制要点
1、空调机房设备的平面综合排布
机房设备周边设置导流槽： 导流槽采用De110的U-PVC管制作而成。
五、质量控制要点
空调机 房水泵 及管线 安装。
五、质量控制要点
五、质量控制要点
无负压安装立面：
五、质量控制要点
无负压设备底座尺寸：
五、质量控制要点
无负压设备安装尺寸：
五、质量控制要点
3、屋面管道、设备、避雷系统布局： 屋面设有排烟送风机设备，冷却塔管线，避雷 带，为考虑屋面美观，功能完善，必须综合考 虑，合理布局，与土建，屋面装饰密切配合， 统一策划，同时对成品进行及时的保护。
四、涉及的强制性条文依据
《建筑电气工程施工质量验收规范》 1、高压的电气设备、布线系统以及继电保护 系统必须交接试验合格。 2、电气设备的外露可导电部分应单独与保护 导体相连接，不得串联连接，连接导体的材质、 截面积应符合设计要求。 3、电动机、电加热器及电动执行机构的外露 可导电部分必须与保护导体可靠连接。
五、质量控制要点
5.2、细部做法（略）
六、质量验收标准
六、质量验收标准
6.1、技术文件配备计划一览表
六、质量验收标准
六、质量验收标准
六、质量验收标准
6.2、检验试验计划
六、质量验收标准
六、质量验收标准
6.3、安全和功能检验试验计划
六、质量验收标准
6.4、隐蔽工程验收计划 本工程需要进行的隐蔽验收工程：电气配管 安装、桥架及电缆安装、管道工程混凝土预埋 套管、空调管道保温前的验收。
五、质量控制要点
公共走廊 管网管线综合布置要遵循有压让无压、小管让大管的 原则。管线综合排布顺序从上到下依次为： 桥架 喷淋管 空调风管 空调水管
五、质量控制要点
1、写字楼8-33层走廊管线综合排布：
五、质量控制要点
五、质量控制wk.baidu.com点
五、质量控制要点
五、质量控制要点
五、质量控制要点
五、质量控制要点
六、质量验收标准
6.5、节能检验试验计划
六、质量验收标准
本工程质量验收标准为确保“汾水杯”、 争创“鲁班奖”，我项目部积极响应公司提出 的 “开工必优，精细管理”的号召，走“以过 程精品，创精品工程”的创优之路。项目部特 制定此创优方案，以指导过程施工，做好创过 程精品，给集团公司及甲方及广大用户交一份 满意的答卷。
一、工程概况
1.2、安装工程概况一览表
二、创优组织保障
二、创优组织保障
2.1、组织机构图
二、创优组织保障
2.2、项目创优责任制 确立以项目经理为创优核心，技术负责人、 专业工长、质安员、材料员、核算员紧密协作 的指导思想。 项目创优小组成员要知责、履责，认真贯 彻集团公司及分公司的质量管理体系及质量管 理制度，按照创优策划的要求积极推进项目创 优工作。
机房内水泵接线： 水泵电源水平桥架 规格为800*150。安 装高度为3900mm。 竖向引下桥架规格为 用80*50。 支架采用8#槽钢，安装 高度为900mm。
五、质量控制要点
水泵接地： 金属软管接地良 好，电机内接线 压线鼻完整。接 地线明确。
五、质量控制要点
2、无负压给水设 备采用成套设备。 安装时在保证留 有操作空间的情 况下，合理的利 用水泵房面积。
五、质量控制要点
镀锌钢管支架 中间采用法兰连接、 法兰螺栓统一朝下安 装法兰之间垫有3mm 厚减震橡胶垫、减少 水泵的震动传递
五、质量控制要点
管道标识： 平行布置的管道标识及 阀门置于同一高度。 压力表置于阀门法兰边上 方200mm的位置处。 法兰螺丝顺水流方向，螺 丝超出螺母2-3扣。
五、质量控制要点
固定支架支腿钢板规格为220*220mm。
五、质量控制要点
附图-管井管线布置
五、质量控制要点
附图-管井管线布置
五、质量控制要点
附图-管井管线布置
五、质量控制要点
附图-管井管线布置
五、质量控制要点
附图-管井管线布置
五、质量控制要点
附图-管井管线布置
五、质量控制要点
