简述电梯电气控制系统的组成

简述电梯电气控制系统的组成电梯电气控制系统是电梯工作的核心组成部分，它是由多个部件和控制器组成的复杂系统。

它的主要作用是控制电梯的运行、安全和精确停靠，并确保电梯的稳定运行。

下面我们就来详细了解一下电梯电气控制系统的组成结构。

1.控制器控制器是电梯电气控制系统的主要组成部分。

它是由多个微控制器组成的中央处理器，可以对电梯的运行进行控制和监测。

当乘客通过按钮选择要去的层后，控制器将指令传送给电梯马达，使电梯上下移动并在所选楼层准确停靠。

控制器还具有崩溃保护和故障检测功能，能够在电梯发生故障时及时发出警报并停止电梯运行。

2.电动机电梯的电动机是控制系统的另一个重要组成部分。

电动机通常由三相交流电源驱动，以提供电流和动力。

电梯经常需要起重或下降重量，因此电动机必须具有适当的功率和转矩。

3.电线和电缆电线和电缆是电梯电气控制系统的重要组成部分。

它们用于将控制器和电动机之间传输指令和电力信号。

系统中使用的电线和电缆必须具有足够的尺寸和质量以确保可靠的电气传输，并能够承受电梯的重量和振动。

4.电子元件电子元件包括传感器、继电器和开关，它们在电气信号传输和控制中起着关键作用。

例如，在控制器中使用的传感器可以检测电梯的位置和速度，并将这些信息用于控制电动机的运行。

继电器和开关可用于控制电气信号和保护系统免受过度电流和电压的影响。

综上，电梯电气控制系统是电梯工作的核心所在。

它是由多个部件和控制器组成的复杂系统，用于控制电梯的运行、安全和精确停靠。

正确的电气控制系统能够确保电梯的高可靠性、安全和舒适性。

浅谈电梯的电气控制系统故障分析

运行。
时修理，以卜简要介绍两类电气故障的检查
步流变频技术在电梯上广泛应用。在电梯主拖动、门机拖动方面都采用了交流变频技术。但在控制电器设计选择方面也存在一些问题。最明显的是变频器与电动机之间的接触器的选型。由于电梯交流变频控制的安全需要，许多设计者将变频器与电动机之间加设了接触器。这类设计对接触器的选型都是按照交流工频条件确定。而忽视了变频器输出的电流为交流工频至低频直至直流的变流特性。因为工频交流接触器的分断能力难于有效分断直流电流，因此此类设计在变频器输出的电流为低频交流和直流时，接触器分断时触点问将产生严重拉弧，不能分断直至烧毁的后果。按照安全规范的要求，当变频器输出在停车期间未能关断电流时，检测监控装置将指令接触器分断电路。这就意味着此类设计在变频器低频输出时难以有效关断电路。这对变频拖动的电梯在减速和再平层状态的控制将产生严重的影响。３．２安全电路按照安全规范的要求，安全电路分为常规元件组成和含有电子元件的两类。安全电路都要进行故障安全评价。对于故障分析时需要考虑哪些故障，就是ＧＢ７５８８－２００３中１４．１．１．１和附录Ｈ中所列出的故障。把这些故障分别输入评价流程图中，只有能到达 “ 可接受” 的设计才是符合安全标准的。对含有电元件的安全电路还需进行规定的型式试验合格。目前对安全电路进行故障安全评价这一环节未能得到有效地控制。使用计算机软件（程序）作为安全电路的组成部分，是电梯控制技术发展的趋势；而ＧＢ７５８８标准中提到的安全电路的三个组成部分却并不包含软件ｒ程序１。

电梯电气控制系统的构成

。
图2-8 电梯开关门流程图
电梯控制与故障分析
令按钮和开、关门按钮，
图2-2 电梯操纵箱 1－底盒；2－面板；3－楼层显示；4－运行方向指示；5 －厅外召唤指示灯；6－召唤方向指示；7－蜂鸣器；8－警铃；9－轿内指令按钮；10－开门按钮；11－关门按钮；
12－暗盒；13－暗盒锁
1.2电梯电气控制系统的主要组成
3.指层灯箱
指层灯箱是给司机和轿内、外乘用人员提供电梯运行方向和所在位置指示灯信号的装置，
1.2电梯电气控制系统的主要组成
9.轿顶检修箱轿顶检修箱位于轿厢顶上，以便于检修人员安全、可靠地检修电梯，如图2-5所示。检修箱装设的电器元件一般包括控制电梯慢上慢下的按钮、电动开关门按钮、急停按钮、轿顶正常运行和检修运行的转换开关和轿顶检修灯开
关等。
图2-5 轿顶检修箱 1－运行检修转换开关 2－检修照明灯 3－检修照明灯开关 4－电源插座 5－慢上按钮 6－慢下按钮 7－开门按钮 8－急停按钮 9－关门按钮 10－面板 11－盒
全装置。控制式极限位置保护开关装置由行程开关和接触器结合构成，其结构较之强制式极限位置保
护开关相对简单，效果也比前者好。
1.2电梯电气控制系统的主要组成
7.换速平层装置换速平层装置是一般低速或快速电梯实现到达预定停靠站时，提前一定距离把快速运行切换为平层前慢速运行、平层时自动停靠的控制装置。常用的换速平层装置有以下几种：干簧管换速平层装置、双稳态开关换速平层装置、光电开关换速平层装置。 8.底坑检修箱底坑检修箱上装设的电气元件有急停按钮、底坑检修灯和两孔电源插座等。
图2-7 电梯响应流程图
1.3电梯典型控制流程
3.电梯开关门流程
当电梯到达系统控制的目标楼层时，控制系统发出开门信号，电梯门开，当门开到开门限位时，计时3s，然后关门，直到关门限位产生信号。此过程期间，按开门按钮电梯门打开，按关门按钮电梯门关闭，并且当门关闭动作时，门间来人会使光电传感器产生信号，控制系统发出开门信号，电梯开关门流程图如图2-8所示

电气控制系统

电气控制系统
有触点（继电器） PLC 无触点微机
7.3 目的层站系统
目的层站系统是电梯配置里面比较高的调配系统，它类似于公交系统的车辆运行方案，而又高于公交系统的配车方案，电梯群控中两个最基本的不确定因素是：当电梯被召唤时， 1.有多少人在呼梯处候梯? 1.有多少人在呼梯处候梯? 2.每位乘客的目的楼层在哪里？ 2.每位乘客的目的楼层在哪里？目的层站系统是电梯行业为用户提供的一种最佳电梯配置和管理系统。图例
7.1 电梯控制方式手柄开关操作，按钮控制，信号控制，集选控制，下集合控制，并联控制，梯群控制（群控）等，最近又推出目的层站控制。
7.2 梯速与停站如果行程100mm的电梯的额定速度由2.5m/s 如果行程100mm的电梯的额定速度由2.5m/s 提升到4.0m/s，即使不停站，单程运行时间充其提升到4.0m/s，即使不停站，单程运行时间充其量只能缩短15s，如果有了中间停站，特别是多量只能缩短15s，如果有了中间停站，特别是多次停站时，候梯时间缩短不多，可提速代价是昂贵的。（18kw-28kw,1000kg,永磁同步无齿曳引贵的。（18kw-28kw,1000kg,永磁同步无齿曳引机）如果减少一次停站，缩短20s以上是很容易的，如果减少一次停站，缩短20s以上是很容易的，如：开关门时间为5s，减速时间4s,10位乘客进如：开关门时间为5s，减速时间4s,10位乘客进出轿厢平均1.5s/人，总计就约23s. 出轿厢平均1.5s/人，总计就约23s. 调配合理是缩短候梯时间，节省能源的有力措施，也称电梯控制方式的革命或称智能化的电梯

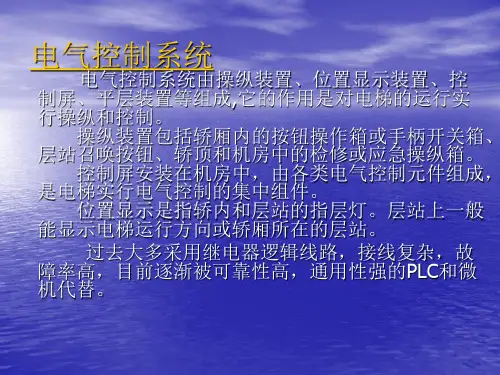

电气控制系统ቤተ መጻሕፍቲ ባይዱ
电气控制系统由操纵装置、位置显示装置、控制屏、平层装置等组成, 制屏、平层装置等组成,它的作用是对电梯的运行实行操纵和控制。操纵装置包括轿厢内的按钮操作箱或手柄开关箱、层站召唤按钮、轿顶和机房中的检修或应急操纵箱。控制屏安装在机房中，由各类电气控制元件组成，是电梯实行电气控制的集中组件。位置显示是指轿内和层站的指层灯。层站上一般能显示电梯运行方向或轿厢所在的层站。过去大多采用继电器逻辑线路，接线复杂，故障率高，目前逐渐被可靠性高，通用性强的PLC和微障率高，目前逐渐被可靠性高，通用性强的PLC和微机代替。

电梯控制系统组成电梯控制系统可分为电力拖动系统和电气控制系统

一、电梯控制系统组成电梯控制系统可分为电力拖动系统和电气控制系统两个主要部分。

电力拖动系统主要包括电梯垂直方向主拖动电路和轿箱开关电路。

二者均采用易于控制的直流电动机作为拖动动力源。

主拖动电路采用PWM调试方式，达到了无级调速的目的。

而开关门电路上电机仅需一种速度进行运动。

电气控制系统则由众多呼叫按钮、传感器、控制用继电器、指示灯、LED七段数码管和控制部分的核心器件（PLD）等组成。

PLC集信号采集、信号输出及逻辑控制于一体，与电梯电力拖动系统一起实现了电梯控制的所有功能。

十层电梯控制系统由呼叫到响应形成一次工作循环，电梯工作过程又可细致分为自检、正常工作、强制工作等三种工作状态。

电梯在三种工作状态之间来回切换，构成了完整的电梯工作过程。

（一）电梯的三个工作状态1．电梯的自检状态将程序下载到AB公司的MicroLogix1200型PLC后上电，PLC中的程序已开始运行，但因为电梯尚未读入任何数据，也就无法在收到请求信号后通过固化在PLC中的程序作出响应。

为满足处于响应呼叫就绪状态这一条件，必须使电梯处于平层状态已知楼层且电梯门处于关闭状态。

电梯自检过程的目标为：为先按下启动按钮，再按下恢复正常工作按钮，电梯首先电梯门处于关闭状态，然后电梯自动向上运行，经过两个平层点后停止。

2．电梯的正常工作状态电梯完成一个呼叫响应的步骤如下：（1）电梯在检测到门厅或轿箱的呼叫信号后将此楼层信号与轿箱所在楼层信号比较，通过选向模块进行运行选向。

（2）电梯通过拖动调速模块驱动直流电机拖动轿箱运动。

轿箱运动速度要经过低速转变为中速再转变为高速，并以高速运行至减速点。

（3）当电梯检测到目标层楼层检测点产生的减速点信号时，电梯进入减速状态，由中速变为低速，并以低速运行至平层点停止。

（4）平层后，经过一定延时后开门，直至碰到开关到位行程开关；再经过一定延时后关门，直到碰到关门到位行程开关。

电梯控制系统始终实时显示轿箱所在楼层。

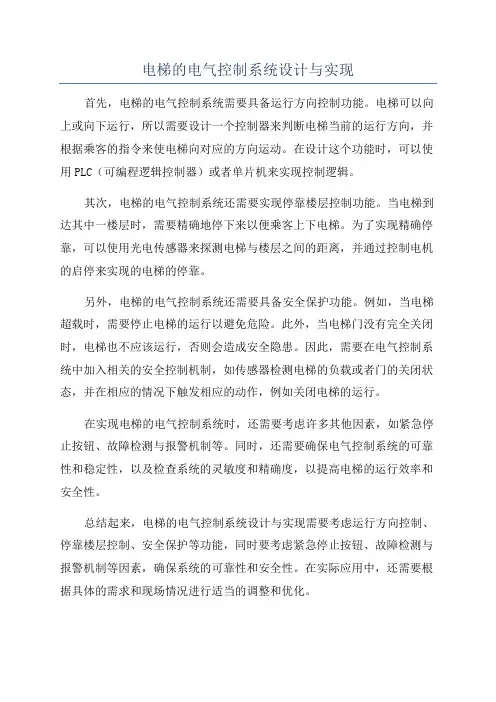

电梯的电气控制系统设计与实现

电梯的电气控制系统设计与实现
首先，电梯的电气控制系统需要具备运行方向控制功能。

电梯可以向上或向下运行，所以需要设计一个控制器来判断电梯当前的运行方向，并根据乘客的指令来使电梯向对应的方向运动。

在设计这个功能时，可以使用PLC（可编程逻辑控制器）或者单片机来实现控制逻辑。

其次，电梯的电气控制系统还需要实现停靠楼层控制功能。

当电梯到达其中一楼层时，需要精确地停下来以便乘客上下电梯。

为了实现精确停靠，可以使用光电传感器来探测电梯与楼层之间的距离，并通过控制电机的启停来实现的电梯的停靠。

另外，电梯的电气控制系统还需要具备安全保护功能。

例如，当电梯超载时，需要停止电梯的运行以避免危险。

此外，当电梯门没有完全关闭时，电梯也不应该运行，否则会造成安全隐患。

因此，需要在电气控制系统中加入相关的安全控制机制，如传感器检测电梯的负载或者门的关闭状态，并在相应的情况下触发相应的动作，例如关闭电梯的运行。

在实现电梯的电气控制系统时，还需要考虑许多其他因素，如紧急停止按钮、故障检测与报警机制等。

同时，还需要确保电气控制系统的可靠性和稳定性，以及检查系统的灵敏度和精确度，以提高电梯的运行效率和安全性。

总结起来，电梯的电气控制系统设计与实现需要考虑运行方向控制、停靠楼层控制、安全保护等功能，同时要考虑紧急停止按钮、故障检测与报警机制等因素，确保系统的可靠性和安全性。

在实际应用中，还需要根据具体的需求和现场情况进行适当的调整和优化。

电梯的电气控制系统探讨

合理、运行可靠。
参考文献
３）泡沫液用量计算
【１】王增长．建筑给水排水工程》（第五版）中国建筑工业出泡沫混合液供给强度与喷水强度同为１２Ｌ／ｍｉｎ．ｍ，泡沫液版社，２００３年．混合比６％，供给时间ｌＯｍｉｎ，保护面积４５２ｍ，计算公式：Ｍ＝ｋ
最不利配水点泡沫喷头与消防水池最低水位高差Ｚ＝Ｉ１．５ｍ
Ｈ＝４０＋４．３＋３．６＋１８．６＋１１．５＝７８ｍ。
统设计流量加大将其划分为若干防火分区，则将增加雨淋阀组及自控方面的投入。因此，在工程设计中，应根据仓库的防火分区、物品物化性质、火灾特点等因素综合考虑，合理选用泡沫灭火系统，及其它灭火系统，能及时有效扑灭火灾，做到系统方案
安全走出电梯，如果电梯没有配置断电再平层装置，被困在电梯
随着城市建设的迅速进展，高层建筑在这些年来建筑行业主里的乘客可以拨打１１０求救电话，如果电梯内没有手机信号，也
１．电气控制原理
电梯的电气控制其实就是安全回路的控制，如图１，它由电源控制保护装置，供电电源相序保护装置，门电气连锁，急停开关，超速保护开关，等串联而成，其中任何一个装置（开关）的线路出现问题电梯的安全回路就会断开，故障灯亮起，电梯立即停止运行。给电梯供电的电源如果错相，直接影响曳引机反转进而造成不可挽回的损失，断相产生的三相电压失衡，也容易造成电梯控制电子板的损坏，在进入电梯的三相电源首先就要进行相序的检钡ｊＩ一旦电梯运行时突然停电，断电再平层就会自行启动，向电梯供电，这时电梯就会在断电再平层装置的控制下进行缓慢移动，当电梯移动到最近的平层后电梯门会自动打开，乘客即可年１月

电梯电气原理讲解

电梯电气原理讲解电梯是现代社会中常见的交通工具，它通过电力驱动实现楼层之间的垂直和水平运输。

电梯的电气原理是其正常运行的基础，本文将详细介绍电梯电气原理的相关知识，帮助读者更好地理解电梯的工作原理。

一、电梯电气系统概述电梯的电气系统主要由控制系统和驱动系统两部分组成。

控制系统包括电梯操作盘、电梯按钮板、电梯主控制器等设备，其功能是接收乘客的指令并将其转换为电信号传给驱动系统。

驱动系统则包括电动机、减速器、刹车器等设备，其作用是通过变换电能为机械能，驱动电梯的运行。

二、电梯控制系统1. 电梯操作盘电梯操作盘位于电梯内部，通常包括楼层选择按钮、开门按钮、关门按钮等。

乘客通过操作盘选择所需楼层或进行的其他操作，操作盘将其输入转化为电信号传给电梯主控制器。

2. 电梯按钮板电梯按钮板位于每层楼的电梯门旁，用于乘客选择需要前往的楼层。

当乘客按下按钮后，按钮板将信号传给电梯主控制器，由主控制器进行相应的处理。

3. 电梯主控制器电梯主控制器是电梯控制系统的核心设备，负责接收并处理来自操作盘、按钮板等的指令。

主控制器根据指令执行相应的控制策略，控制电梯的运行。

三、电梯驱动系统1. 电动机电梯电动机是电梯驱动系统的重要组成部分，它通过电能转化为机械能，驱动电梯的运行。

常见的电动机有交流电动机和直流电动机，根据电梯的不同要求选择不同类型的电动机。

2. 减速器电梯减速器主要用于减慢电动机的转速，提高电梯的运行平稳性和安全性。

减速器一般包括齿轮和齿轮箱，用于降低电动机的转速并提供足够的输出扭矩。

3. 刹车器电梯刹车器主要用于在停止或紧急情况下制动电梯，确保乘客的安全。

常见的电梯刹车器有机械制动器和电磁制动器两种。

四、电梯电气原理的工作流程电梯电气原理的工作过程可以简单概括为：1. 接收指令：乘客通过电梯操作盘或楼层按钮板选择所需楼层或进行其他操作。

2. 信号传输：操作盘或按钮板将指令转化为电信号，通过导线传给电梯主控制器。

电梯系统设备及电气控制

电梯系统设备及电气控制1. 介绍电梯系统是现代建筑的重要组成部分，能够方便人们快速、安全地上下楼。

电梯系统主要由设备和电气控制两部分组成。

设备包括电梯轿厢、导轨、驱动装置等，而电气控制则负责控制电梯的运行和安全。

2. 电梯系统设备2.1 电梯轿厢电梯轿厢是搭载乘客或货物的部分，一般由钢板制成。

轿厢内部包括按钮面板、报警器、指示灯等设备，乘客可以在轿厢内选择楼层或使用其他功能。

2.2 导轨导轨是电梯系统中起承重作用的组件，常见的导轨有T型导轨和C 型导轨。

导轨通常由高强度合金钢制成，能够承受电梯轿厢的重量，并确保其在垂直方向上的平稳运行。

2.3 驱动装置驱动装置是电梯系统的核心部件，通常包括电动机、减速器、驱动轮等。

电动机提供动力，减速器用于降低电动机的转速，驱动轮则通过与导轨相结合，控制电梯轿厢的运动。

3. 电气控制3.1 控制系统电梯的电气控制系统包括控制器、电路板、按钮等设备。

控制器是整个电梯系统的中枢，负责接收乘客指令并控制电梯的运行。

电路板则包含了各种电气元件，用于电梯的安全控制和故障检测。

3.2 电动机控制电动机控制是电梯系统中最重要的部分之一，它控制电动机的启动、停止、转向等功能。

电动机的流程控制可以通过电磁吸合式触点器、可编程控制器或硬件逻辑电路实现。

3.3 安全系统安全系统是电梯系统中不可或缺的部分。

传统的安全系统包括限速器、紧急制动器和安全制动器等。

限速器能够监测电梯运行速度，一旦超过安全限制，即可触发紧急制动器和安全制动器，确保电梯的安全停止。

3.4 故障检测与维修电梯系统的故障检测和维修是电气控制的重要方面。

通过传感器和监控装置，可以实时检测电梯系统的运行状态，并记录故障信息。

一旦发现故障，维修人员可以及时采取措施修复。

4. 结论电梯系统设备和电气控制是保证电梯正常运行和安全的关键部分。

设备包括轿厢、导轨和驱动装置，电气控制则涉及控制系统、电动机控制、安全系统等。

只有合理设计和严格控制，才能保证电梯系统的高效、安全运行。

电梯电气控制系统

电梯电气控制系统
电气控制系统
电梯的电气控制系统，主要是指对电梯主曳引电动机和门机的启动、运行方向、减速、停止的控制，以及对每层站显示、层站召唤、轿内指令、安全保护等指令信号进行管理。

操纵是实行每个控制环节的方式和手段。

控制系统的功能与性能直接决定着电梯的自动化程度和运行性能。

随着微电子技术、交流调速理论和电力电子学的迅速发展及广泛使用，不仅提高了电梯的整机性能，而且也改善了电梯的乘坐舒适感、提高了电梯控制的技术水平和运行可靠性。

电气控制系统的类型除传统的继电器控制外，PLC控制和微机控制的电梯产品已成为主流。

电梯电气控制系统主要由下述装置组成：操纵箱、召唤盒、层站位置显示装置、平停层装置(换速,平层装置)、端站强迫换速开关,限位开关、控制柜、各位置检修箱。

—1 —。

电梯电气控制系统故障分析与检修

电梯电气控制系统故障分析与检修首先，我们需要对电梯电气控制系统的组成部分进行了解。

电梯电气控制系统主要由电气控制面板、电动机、轮组、电磁制动器、限位开关和电动门等部件组成。

其中，电气控制面板是电梯电气控制系统的核心部分，负责控制电梯的运行和停稳。

当电梯电气控制系统发生故障时，我们应该按照以下步骤进行排查和检修。

第一步，检查电气控制面板。

首先，检查电气控制面板的运行指示灯和报警器是否正常工作。

若有异常，可以通过手动复位或者更换故障元件来恢复。

第三步，检查电磁制动器。

电磁制动器是电梯停稳和制动的关键部件，如果发觉制动器失灵，可能会导致电梯无法停稳或者停稳不牢。

我们可以通过检查制动器的电磁线圈是否断路，制动片是否磨损来确认故障原因。

若有问题，可以通过更换电磁线圈或者调整制动片来修复故障。

第四步，检查限位开关。

限位开关是电梯在到达上下行终点时控制电梯运行的关键元件，如果限位开关失灵，可能会导致电梯超过安全位置而发生事故。

我们可以通过检查限位开关的触点是否正常接触，以及检查开关的接线是否松动来确认故障原因。

若有问题，可以通过更换限位开关或者松紧螺丝来修复故障。

第五步，检查电动门。

电动门是电梯进出口的关键部件，如果发现电动门打不开或者关不紧，可能会造成乘客受伤或者电梯无法正常运行。

我们可以通过检查电动门的电机和传动装置是否正常，同时检查门锁是否松动或者卡住来确认故障原因。

若有问题，可以通过更换电动门的电机或者调整门锁位置来修复故障。

总而言之，电梯电气控制系统的故障分析与检修需要有一定的专业知识和经验。

只有通过仔细排查和检修，才能确保电梯能够正常运行，并提供安全可靠的乘坐服务。

因此，对于电梯电气控制系统故障的分析与检修，需求一定要及时、全面、准确。

电梯电气控制系统(了解篇)

图4-3 图4-3 指层灯箱
指层灯箱内装置的电器元件包括电梯上下运行方向灯TSD和NSD或TXD和NXD、电梯所在层楼指示灯(1～N)TCD和(1～N)NCD等。
3．召唤按钮(或触钮)箱召唤按钮箱是设置在电梯停靠站厅门外侧，给厅外乘用人员提供召唤电梯的装置。根据处位的不同，召唤按钮箱分位于上端站，只装设一只下行召唤按钮 (N)XZA，位于下端站只装设一只上行召唤按钮1SZA的单钮召唤箱。
•
上图表示当外界把一块具有高导磁系数的铁板 (隔磁板)插入永久磁铁和干簧管之间时，由于永久磁铁所产生的磁场被隔磁板旁路，干簧管的接点失去外力的作用，恢复到图a的状态，这一情况相当于电磁继电器失电复位。根据干簧管传感器这一工作特性和电梯运行特点设计制造出来的换速平层装置，利用固定在轿架或导轨上的传感器和隔磁枝之间的相互配合，具有位置检测功能，被作为各种控制方式的低速、快速电梯电气控制系统实现到达预定停靠站时提前一定距离换速、平层时停靠的自动控制装置。提前换速点与停靠站楼面的距离与电梯额定运行速度有关，速度越快，距离越长。一般可按表4-3的参数进行调整。
4-3
6.选层器
4-7
图 4-7
4-7
4-8
4-8
4-9
4-9
4-9
4-9
4-10
4-10
7．限位开关装置
为了确保司机、乘用人员、电梯设备的安全，在电梯的上端站和下端站处，设置了限制电梯运行区域的装置，称为限位开关装置。在国产电梯产品中，限位开关装置分下列两种： (1)适用于低速的限位开关装置这秧装置包括用角铁制成、长约3m左右、固定在轿架上的开关打板，以及通过扁铁固定在导轨上的专用行程开关两部分构成，如图3-7所示。除杂物电梯外，一般电梯产品的上端站和下端站均设置有两道限位开关。

电梯的电气控制系统

第四章电梯的电气控制系统4.1概述首先要说一下，我们的这个毕业设计是三个同学分工合作的，各负责软件编程、硬件模型和组态王控制。

因此考虑到四层电梯如果做一个立体模型出来成本比较高而且难度也不小，所以就做一个平面模型出来，主要是用灯和开关来显示。

4.2电梯电气控制系统中的主要电器部件为了成本问题还有方便安装，这电梯模型主要用到了比较常用的元器件。

万能板、按钮开关、LED灯、数码管、4511译码器、电阻和二极管。

电气控制系统常用的主要电器部件如下：1）L ED发光二极管LED灯主要用在两方面，一种是上下行按钮灯，当按钮按下后灯就会亮，按钮弹开自动熄灭；另一种是用来显示层数到达情况和开关门情况。

2）万能板以一块优质的万能板作为主要部件，把每一件不见焊在板上，最后画一副电梯模拟图贴在表面作为一个模拟电梯视图。

3）按钮开关用到12个按钮开关，作为电梯的外面的上下层按钮，和电梯内部层数按钮还有开关门按钮。

4）4511译码器和数码管通过到达层数的LED灯信号来输入到4511译码器，输出给数码管控制其显示层数。

5）蜂鸣器当电梯到达每一层的时候就能提示一声6）电阻和二极管这是都是在万能板背面的电路中用到的4.3电梯自动控制系统中的各主要控制环节及结构原理431各类电梯安全可靠运行的充分与必要条件电梯安全可靠运行的充分与必要条件有：(1)必须把电梯的轿厢门和各个层楼的电梯层门全部关闭好一一这是电梯安全运行的关键，是保障乘客和司机等人员的人身安全的最重要保证之一。

(2)必须要有确定的电梯运行方向(上行或下行) ----- 这是电梯的最基本的任务，即把乘客(或货物)送上或送下到需要停层的层楼。

(3)电梯系统的所有机械及电气机械安全保护系统有效而可靠——这是确保电梯设备和乘客人身安全的基本保证。

根据上述的电梯安全可靠运行的充分与必要条件，以及电梯的运行工艺过程，现就一般电梯的控制系统的各个主要控制环节及其结构原理说明如下。

电梯的电气控制系统故障分析

ｅｓ８￣１．ｍｍ９６６ｃ５３０
技术与科教创新
电梯的电气控制系统故障分析
毛国忠（州市凯斯机电工程有限公司江苏常州常２３０１０２）
摘要：文章对电梯电气控制系统常见故障原因进行了分析。阐述了在电梯检验过程中发现的电气控制中存在的问题，希望
一
３．电梯电器、电路控制
安全规范
Ｃ１３５ＦＳＮ０５９１怠４瓤２１年臻啦０ — Ｎ４９Ｉ１．０１／Ｓ０４舞４１．０２觏－一３４
电梯制造企业在设计、制造和安装调试过程中加以重视，以提高我国电梯运行的安全性能。
关键词：电梯；电气控制；安全电器电路
《电梯制造与安装安全规范）Ｂ５８２０Ｇ７８－０３第１．．．条规定：２４３１安全电器：电梯的关键安全控制部位均有电气安全装置实施切断制动器电流，至少应用２个独立的电气装置来实现，不论这控制。电气安全装置须由符合安全触点或安全电路标准的电气部些装置与用来切断电梯驱动主机电流的电气装置是否为一体。当件组成。目前国内盛行将集中串联电气安全装置的电气安全网路电梯停止时，如果其中一个接触器的主触点未打开最迟到下一次通过中继控制电器控制电梯驱动主机供电的设备（主控接触器）。运行方向改变时，应防止电梯再运行。电梯遵循安全规范的前提是首先具有良好的机械和电气常规设般要求保护器能实时检测被监测电梯的工作及外电源的当计。而有些设计忽视了电梯电气安全回路中继控制电器的控制对前状况，当前的状况进行实时智能分析，尽可能给出确切结果，象的电气参数。电气安全回路的中继控制电器元件的选型中，对在存对结果不能确定的问题提供警报，要求人工干预，切断电梯拖动在着利用普通继电器控制直流电路时选型不当的现象。常见的错及检测到的外电源，提供保护器电源参与援救，包括拖动轿厢到误为采用交直流两用继电器作为电气安全回路的中继控制电器平层，开门放客，提供语言报警、关门，电梯返回基站，可见电时，未考虑继电器的直流负载控制的电路技术参数。另一个值得源系统是保护器的关键。注意的是控制电器元件的额定值一般均为控制电阻性负载时的额１．电梯电气控制定值，电梯电气安全回路的中继控制这类电感性负载电路中，在相电梯控制技术的发展，始终与安全技术的发展紧密相连。当应的控制能力将大幅度下降，电器触点持续拉弧、烧熔、粘连的今电梯安全电气控制的重点是电气安全回路控制。其具体体现为现象就难以பைடு நூலகம்免。在电气安全回路的中继控制这样的电路中，将由关键安全控制点设置的安全触点和安全电路组成的电气安全回可能造成电气安全回路失效的重大危险。路，对电梯驱动装置主控电器直接以硬件连接的控制。这种电路随着交流变频技术在电梯上广泛应用。在电梯主拖动、门机结构能够有效防止电磁干扰、软件程序错误对电梯关键安全控制拖动方面都采用了交流变频技术。但在控制电器设计选择方面也环节的威胁，保证电梯关键安全控制电气环节的可靠性。存在一些问题。明显的是变频器与电动机之间的接触器的选型。最在目前电梯控制电气结构设计中，电气安全回路对驱动装置由于电梯交流变频控制的安全需要，许多设计者将变频器与电动主控电器的控制连接，还存在着某些通过程序软件间接连接的设机之间加设了接触器。这类设计对接触器的选型都是按照交流工计。特别是电气安全回路中的门锁触点，往往由于各种原因处于频条件确定。而忽视了变频器输出的电流为交流工频至低频直至直接控制驱动装置主控电器的电气回路之外。有些设计者过分强直流的变流特性。因为工频交流接触器的分断能力难于有效分断调微电脑的工作可靠性，忽视了电气安全回路控制点失误后果的直流电流，因此此类设计在变频器输出的电流为低频交流和直流严重性，门锁触点通过程序控制器间接控￥－动装置主控电器，时，接触器分断时触点问将产生严重拉弧，不能分断直至烧毁的将Ｕ￣５此类控制方式在发生意外干扰时，会造成严重的危险，已有多项后果。按照安全规范的要求，当变频器输出在停车期间未能关断事实表明了这种危险。电流时，检测监控装置将指令接触器分断电路。这就意味着此类对驱动装置、制动器控制电器这类关键控制电器的故障防护设计在变频器低频输出时难以有效关断电路。这对变频拖动的电是电梯安全控制的一个重点。由于驱动装置、制动器控制电器的梯在减速和再平层状态的控制将产生严重的影响。失控将可能直接造成轿厢开门状态运动，极易发生剪切事故。因安全电路：按照安全规范的要求，安全电路分为常规元件组成此，必须对此类电器的工作有效性进行监控。关键电器的双套独和含有电子元件的两类。安全电路都要进行故障安全评价。对于故立控制加上故障检测是保证安全的必要手段。障分析时需要考虑哪些故障，就是Ｇ５８２０Ｂ７８－０３中１．１和附４１．．１２电气控制系统一般故障检测判断．录Ｈ叶ｌ出的故障。把这些故障分别输入评价流程图中，只有所列短路故障检查方法：短路造成的故障有两种情况，一种是电能到达 “ 可接受”的设计才是符合安全标准的。对含有电子元件的源问短路，短路后产生极大的短路电流，能将熔断器熔体烧毁；由安全电路还需进行规定的型式试验合格。目前对安全电路进行故障于故障现象明显，电路分析即能查得排除。对另一种是局部电路短安全评价这一环节未能得到有效地控制。使用计算机软件（程序）路，触点粘合，关不释放等，开这种短路不产生大电流，熔断器保作为安全电路的组成部分，是电梯控制技术发展的趋势：ＧＢ５８而７８持完好。一般表现为电梯失控或电路上出现某一继电器不能释放。标准中提到的安全电路的三个组成部分却并不包含软件序）。这时也可根据这一继电器的有关电路进行分段断开，逐步将电梯制造企业在设计电气控制系统时，应充分考虑其对各种意故障排除。外情况下的安全保护，应达到不低于标准Ｇ７８．０３的相关要Ｂ５８２０断路故障检查方法：断路故障一般表现在接头松动、开关和求，电梯检验人员在检验过程中，亦应加强对电气控制系统的试验，触点接触不良、断线或元件损坏。检查方法可用万用表检查和短严格把关。通过对电梯电气控制系统故障的诊断和分析，找到了电路检查法。采用万用表检查断路故障时，可分别用电阻挡和电压梯电气控制系统一般故障有效的检查方法和切实可行的维修方案。挡和电压挡进行测量检查。在使用电阻挡检查时，需断开电路电源，根据电路原理图逐段测量电路的电阻，根据各段电阻值的大参考文献小来分析故障点。在使用电压挡进行检查时，需给电路接通电源，［］芮靖康．机床电气维修技术问答［１Ｍ］北京：中国水利然后根据电路原理图逐段测量电路的电压，并根据电压值的大小水电出版社．１９９９分析确定故障点。采用短路方法检查，即根据电梯电气控制原理［】陈家盛．电梯结构原理及安装维修【２Ｍ】北京：机械工罔，对可能出现故障的触点、开关等部分电路进行短接。短接后，业出版社．１９９０如果故障消除，将说明故障将在这一部分电路，随后缩小范同，重［］中华人民共和国国家标准６７８．０３电梯制造与安装３Ｂ５８２０复检查，即可能定故障点。

电梯电气控制系统故障分析与检修

电梯电气控制系统故障分析与检修【摘要】电梯电气控制系统故障分析与检修是电梯运行过程中非常重要的一环。

本文首先介绍了电梯电气控制系统的基本原理，包括其工作原理和结构特点。

接着详细分析了电梯电气控制系统常见的故障及原因，并提出了相应的解决方法。

在故障排除步骤和方法部分，介绍了如何通过系统化的检查和诊断来快速定位问题并修复故障。

本文还强调了电气控制系统的维护与保养的重要性，并指出了一些常见的安全注意事项。

在总结了电梯电气控制系统故障分析与检修的重要性，以及提高系统稳定性的方法。

展望了未来电梯电气控制系统的发展趋势，指出了在科技进步和智能化方向上的潜在发展方向。

通过本文的学习，读者可以更好地了解电梯电气控制系统的运行原理和维护方法，为提升电梯安全性和稳定性提供参考。

【关键词】电梯、电气控制系统、故障分析、检修、基本原理、常见故障、故障排除、维护、保养、安全注意事项、重要性、运行稳定性、发展趋势1. 引言1.1 电梯电气控制系统故障分析与检修电梯电气控制系统是电梯中至关重要的部分，它负责控制电梯的运行、停止和开关门等功能。

随着电梯使用时间的增长和环境因素的影响，电梯电气控制系统可能会出现各种故障，影响电梯的正常运行。

对电梯电气控制系统的故障分析与检修显得至关重要。

故障分析与检修是指通过对电梯电气控制系统进行全面的检查和分析，找出故障发生的原因，并采取相应的措施进行修复。

只有及时有效地对故障进行分析和处理，才能保证电梯的安全可靠运行。

在本文中，我们将对电梯电气控制系统的基本原理进行介绍，分析电梯电气控制系统常见故障及原因，详细说明故障排除的步骤和方法，讨论电气控制系统的维护与保养，并提出安全注意事项。

通过本文的阐述，读者将深入了解电梯电气控制系统故障分析与检修的重要性，掌握提高电梯电气控制系统运行稳定性的方法，并了解未来电梯电气控制系统的发展趋势。

愿本文能为相关电梯从业人员提供有益的指导。

2. 正文2.1 电梯电气控制系统的基本原理电梯电气控制系统的基本原理是指控制电梯运行的电气系统的工作原理。

电梯电气控制系统

电梯电气控制系统电梯电气控制系统是指用来控制电梯上下运行以及门的打开和关闭的电气设备和电路系统。

电梯电气控制系统是电梯机房的核心部件之一，主要包括轿厢控制器、门控制器、驱动电机和电梯电气控制系统管理器等。

一、轿厢控制系统轿厢控制器是电梯电气控制系统中的核心部件，它控制轿厢的运行、停止和开关门等操作。

轿厢控制器通常由微处理器控制，可以根据需求控制轿厢移动和停止，还可以与楼层选择按钮和门开关装置进行交互。

轿厢控制器也通过检测电梯的状态来检测是否存在故障。

二、门控制系统门控制系统用来控制电梯门的开关。

电梯门开关需要与轿厢控制器进行协调配合。

门控制器可以检测门的位置，以便在打开和关闭门时，避免发生撞击和故障等现象。

电梯门控制器还负责判断电梯门是否完全关闭，如果门关闭不完全会发出警告信号，如果一段时间内门没有完全关闭，会启动自动关闭系统。

三、驱动电机电梯电气控制系统的驱动电机是用来产生电力的，将电能转换为机械能，以便促使电梯移动。

驱动电机的转矩和转速可以根据电梯的负载和速度需求来控制。

驱动电机通常会使用可编程逻辑控制器（PLC）来进行控制。

四、电梯电气控制系统管理器电梯电气控制系统管理器是用来监控电梯电气控制系统的状态和性能的。

它可以检测故障情况，记录故障日志以及报告电梯运行状态。

电梯电气控制系统管理器也可以控制灯光、风扇和其他附属设备等，以方便进行调节和维护。

综上所述，电梯电气控制系统是电梯运行的关键部件，其可靠性和稳定性对于安全运行至关重要。

因此，必须严格遵守电梯电气控制系统的设计和安装标准，同时定期检查和维护电梯设备，确保其正常工作。
