最新物理最全受力分析图组word版本
初中物理最全受力分析图组

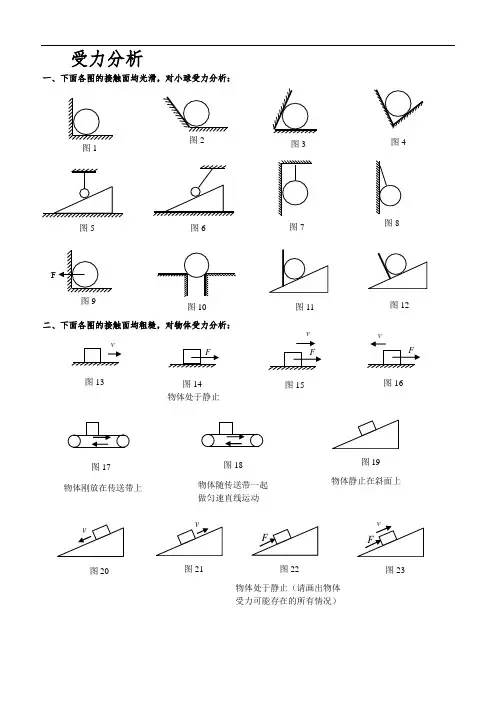

受力分析一、下面各图的接触面均光滑.对小球受力分析：二、下面各图的接触面均粗糙.对物体受力分析：图1图2图3图5 图6 图7图9图11图10 图12图8图4图19物体静止在斜面上图20 图21图13v图15v图16图14物体处于静止物体刚放在传送带上图17物体随传送带一起做匀速直线运动图18图22物体处于静止（请画出物体受力可能存在的所有情况）图23三、分别对A 、B 两物体受力分析：图24 物体处于静止 图25图26 物体刚放在传送带上 图27物体随传送带一起做匀速直线运动图28杆处于静止状态，其中杆与半球面之间光滑 图29 杆处于静止状态，其中 杆与竖直墙壁之间光滑 图30 杆处于静止状态 图31 图32匀速上攀 图33 v v 图34匀速下滑 图36A 、B 两物体一起做匀速直线运动A 、B 两物体均静止 图37 图42 A 、B 两物体一起匀速下滑A 、B 、C 两物体均静止 图38随电梯匀速上升（对物体A 进行受力分析）(4)(6)(7)(5) (9)(8)(10)(11)(12)(1) (2)(3)水平地面粗糙水平地面粗糙碗光滑(13) (14)(15)(16) (17)(18)(19)(20)(21)滑轮重力不计(22)(23)(24)以下各球均为光滑刚性小球(29)(30)(31)(32)(33)(34) (35)(36)(37)(38) (39)三球静止 (25)(26)(27)小球A 静止A 、B 匀速运动A 、B 匀速运动（37）（38）（39）（40）A 、B 、C 三者都静止，分别画出ABC 三者的受力图分别画出各物块的受力分析图弹簧处于压缩状态AO 表面粗糙，OB 表面光滑 分别画出两环的受力分析图(40) (41) (42)(43)(44) (45)(46)(47)(48)猫虽沿杆往上爬，但不能上升，保持在原来的高度。
足够长的杆往下运动此环为轻环，重力忽略A 匀速上升A 沿墙壁向上匀速滑动试题A物体都静止.分析A物体的受力情况解：①因为A物体处于静止状态.所以受到的合力为零.所以在竖直方向受到的重力和支持力．在水平方向不受力的作用．②根据题干图可知A物体在水平方向受到力F处于静止状态.所以水平方向肯定还受到向左的摩擦力.因为A 处于静止状态．受到合力为零．在竖直方向受到重力和支持力是一对平衡力．③因为A物体处于静止状态.所以受到的合力为零.所以在竖直方向受到的重力和支持力．在水平方向上受到向右的推力F.根据平衡力的条件.一定受到墙壁向左的推力．④分析本题关键是知道A处于静止状态.所以它受到的力一定是平衡力．所以A物体受到重力.水平面向上的支持力.和倾斜的墙面虽然接触.但是没有挤压.所以没有相互作用力．如图：解：（1）物体A处于静止状态.即平衡状态.所受的力一定是平衡力．在水平方向上受到推力F和墙壁对它的向左的推力.这两个力是一对平衡力；黑板擦在竖直方向上受到重力的作用没有掉下来.是由于墙壁给它施加了一个向上的摩擦力．由于其静止.所以摩擦力与重力是一对平衡力.故摩擦力的大小等于物体所受的重力．（2）物体A处于匀速直线运动状态.即平衡状态.所受的力一定是平衡力．在水平方向上受到推力F和墙壁对它的向左的推力.这两个力是一对平衡力；黑板擦受到竖直方向下受到重力和一个竖直向上的摩擦力．由于物体做匀速直线运动.所以摩擦力与重力是一对平衡力.故摩擦力的大小等于物体所受的重力．（3）如果物体与传送带之间存在摩擦力.那么这个力必在水平方向上.或水平向右.或水平向左．由于物体做匀速运动.如果受到一个向右（或向左）的摩擦力.则必有一个向左（或向右）的力与之平衡．显然题中并不存在这样一个力.故物体与传送带之间不存在摩擦力．故答案为：A静止时受到的摩擦力与重力相等；A匀速下滑时受到的摩擦力与重力相等；A在传送带匀速运动时不受摩擦力．点评：对于二力平衡的条件的考查.一般有两种思路：①告诉处于平衡状态的物体受到的一个力.求其中的另外一个力．②给出两个力.判定这两个力是否平衡．此题属于第一种思路．水平传送带上放有一待传送的货物.当传送带启动后.货物也随传送带一起移动并未发生滑动.作出货物在传送带上受力示意图．考点：力的示意图．专题：应用题；作图题．分析：（1）对物体进行受力分析.物体在传送带上受重力、支持力作用.物体与传送带原来相对静止.当传送带启动后.货物也随传送带一起移动并未发生滑动.但物体相对于传送带有向后移动的趋势.所以.物体还会受到静摩擦力的作用．（2）重力的方向竖直向下；支持力方向垂直于传送带向上.摩擦力方向与物体的相对运动趋势相反.因为物体相对于传送带有向后移动的趋势.所以摩擦力方向与物体运动方向相同．解答：解：画出物体的重心.由重心竖直向下作线段.末端画出箭头.标出重力G.如图：由重心向下作传送带的垂线.末端画出箭头.标出支持力F.如图：由重心沿物体运动方向作线段.末端画出箭头.标出摩擦力f.如图：弹力的产生条件：（1）两物体接触.（2）接触面上发生弹性形变．摩擦力的产生条件：（1）两物体接触.（2）接触面上发生弹性形变.（3）接触面粗糙.（4）有相对运动或相对运动趋势．受力分析的顺序为：一重二弹三摩擦.逐一分析每个物体的受力．解答：解：（1）物体受重力G、地面的支持力F1、绳的拉力F2、地面的摩擦力f.如图（1）：（2）物体受重力G、地面的支持力F1、绳的拉力F2.如图（2）：（3）物体受重力G、地面的支持力F1、竖直墙的支持力F2、地面的摩擦力f.如图：（4）物体受重力G、地面的支持力F1、墙角的支持力F2、地面的摩擦力f.如图（4）：（5）物体受重力G、地面的支持力F1、半球体的支持力F2、物体A的弹力F3.如图（5）：（6）物体受重力G、支持力F1、F2如图（6）：点评：受力分析要根据力的产生条件.按受力分析的步骤去分析.分析完成后要根据物体运动状态、假设法等对各个力进行验证.已保证各个力的正确性对于物体A.在地面上.受到重力、支持力、拉力、摩擦力；而B物体静止或匀速运动.受到重力、拉力的作用；分析时注意定滑轮不省力.即A对B的拉力等于B对A的拉力．解答：答：题目左图中.物体A受到重力、支持力、拉力、摩擦力的作用.物体B受到拉力和重力作用.如下图所示：题目右图中.物体A受到重力、支持力、B的压力、拉力、摩擦力的作用.因为AB一起匀速运动.AB之间没有力的作用.如下图所示：题目右图中.物体B受到支持力和重力作用.如下图所示：点评：本题难点：物体AB一起匀速运动时.B物体靠惯性运动.AB之间没有力的作用．（1）我们把研究对象在特定的物理环境中所受的所以外力找出来.并画出受力图.就是受力分析.研究对象可以是单个的物体.也可以是多个相关联物体组成的系统．（2）受力分析时的顺序：一般是遵从重力、弹力、摩擦力的顺序.对物体进行受力分析时应注意以下几点：①画受力图时.一般把力的作用点画在物体的重心上；②若某个力的方向难以确定.可以先假设这个力不存在.分析物体发生怎样的运动.然后确定其方向；③不要把研究对象所受的力与它对其它物体的作用力相混淆.注意分析受到的力.而施加的力是不分析的．解答：解：（1）物体处于静止状态.受到重力、支持力、拉力和摩擦力四个力的作用.物体有向右运动的趋势.因此摩擦力的方向水平向左.如下图：（2）物体处于静止状态.受到重力、支持力、压力和摩擦力四个力的作用.物体有向下运动的趋势.因此摩擦力的方向竖直向上.如下图：（3）物体位于斜面上.处于静止状态.受到重力、支持力和摩擦力三个力的作用.物体有向下运动的趋势.因此摩擦力的方向沿斜面向上.如下图：（4）物体沿竖直墙壁向上运动.受到重力、支持力、推力和摩擦力四个力的作用.物体向上运动.因此摩擦力的方向竖直向下.如下图：（5）物体沿水平面向右运动.受到重力、支持力、压力和摩擦力四个力的作用.物体沿水平面向右运动.因此摩擦力的方向水平向左.如下图：（6）物体沿着斜面向上运动.受到重力、支持力、推力和摩擦力四个力的作用.物体沿斜面向上运动.因此摩擦力的方向沿斜面向下.如下图：点评：对物体进行受力分析时应该注意以下几个问题：（1）首先应该确定研究对象.并把研究对象从周围物体中隔离出来；（2）研究力要按照一定的步骤.先研究重力.然后再研究与研究对象接触的物体.逐个分析弹力和摩擦力；（3）每分析一个力都要先找施力物体；（4）受力分析只分析研究对象受到的力.不分析研究对象施加的力；（5）分析物体受力时.除了考虑它与周围物体的作用外.还要考虑物体的运动情况：力是改变物体运动状态的原.当物体的运动情况不同时.其受力情况就是不同的；（6）为了使问题简化.常忽略某些次要的力.如物体速度不大时的空气阻力物体在空气中所受的浮力.物体在水中运动时所受的阻力等．一个物体的受力分析.第一步.锁定目标：是看看被分析物体是什么.锁定它.只去考虑周围物体对它的影响。
初中物理最全受力分析图组
受力分析一、下面各图的接触面均光滑，对小球受力分析：二、下面各图的接触面均粗糙，对物体受力分析：图1图2图3图5 图6 图7图9图11图10 图12图8图4图19物体静止在斜面上图20 图21图13v图15v图16图14物体处于静止物体刚放在传送带上图17物体随传送带一起做匀速直线运动图18图22物体处于静止（请画出物体受力可能存在的所有情况）图23三、分别对A 、B 两物体受力分析：（对物体A 进行受力分析）F图24 物体处于静止 F 图25 v 图26 物体刚放在传送带上 图27物体随传送带一起做匀速直线运动 图28杆处于静止状态，其中杆与半球面之间光滑 图29 杆处于静止状态，其中 杆与竖直墙壁之间光滑 图30 杆处于静止状态 图31 OA B C图32匀速上攀 图33 v v 图34匀速下滑 A B F图36A 、B 两物体一起做匀速直线运动A 、B 两物体均静止 A B 图37 F 图42 B v AA 、B 两物体一起匀速下滑A 、B 、C 两物体均静止 B C图38A A 随电梯匀速上升v(4)(6)(7)(5) (9)(8)(13)(14)(15)滑轮重力不计(10) (11)(12) (1) (2)(3)水平地面粗糙水平地面粗糙碗光滑 以下各球均为光滑刚性小球(16) (17) (18)(19) (20) (21)(30) .用200牛顿的力向右拉一个物体在水平面上运动，物体受到的摩擦力为80牛顿，画出物体在水平方向上的合力。
三球静止(25) (26) (27)小球A静止弹簧处于压缩状态(22) (23) (24)29.用50牛沿与水平方向成30°的力斜向上拉小车，画出拉力的示意图．(28)(30)(29)(31) (32) (33)(34)(35)(36)(37) (38) (39)(40) (41) (42)A、B匀速运动A、B匀速运动（37）（38）（39）（40）A、B、C三者都静止，分别画出ABC三者的受力图分别画出各物块的受力分析图49.用50牛沿与水平方向成30°的力斜向上拉小车，画出拉力的示意图．(50题图)50.图中的木块在水平面上沿图所示方向作匀速运动，请画出它所受重力和摩擦力的示意图猫虽往上爬(43)(44) (45)(46) (47) (48)猫虽沿杆往上爬，但不能上升，保持在原来的高度。
(完整word版)斜杆的受力分析
斜杆的受力分析
计算斜杆截面内力的基本方法仍然是截面法。
由于斜杆的杆轴与横截面方向都是倾斜的,
因而截面的轴力与剪力方向也是倾斜的.这是斜杆计算中的特点。
直杆内力的微分、增量、积分关系也适用于斜杆，但其中的x 、y 方向过分别换成斜杆轴线的切线、法线方向。
为了说明简支斜杆在竖向荷载作用下的受力特点，比较图2－9a 、b 所示的简支水平梁和指支斜架.二者水平跨度相同，承受的竖向荷载也相同。
由两根梁的整体平行条件可分别计算其支座反力.不难知道，两根梁的支座反力完全相同。
即：
⎪⎭
⎪⎬⎫
====Y Y Y Y X X B 0
B A 0
A A 0
A 0 取隔离体入图2-10a 、b 所示。
若斜梁C 截面上的三个内力分量分别表示为：力偶M C 、水平力X C 和竖向
力Y C ，则可知水平粱内与谢粱内力之间有以下关系：
⎪⎭
⎪
⎬⎫
===M M Q Y X 0
C C 0C C C 0
若将斜粱截面上的竖向力分解为斜粱的剪力Q C 和轴力N C ，便可得到(图2—10c ）
⎪⎭
⎪
⎬⎫ϕ-ϕ=SIN COS Q N Q Q 0
C C 0
C C 由此可知，两梁的弯矩彼此相等,斜梁的剪力和轴力分别等于水平梁剪力沿斜梁轴线法向和切向的投影。
例2－2 图2－11a 所示的简支斜梁沿水平线每单位长度内作用竖向荷载q ，求作内力图。
本题，如果将B 支座方向改为与斜杆垂直，那么其弯矩M 图，剪力Q 图都不变，只有轴力N 突发生改变,（B 端为零，A 端为ϕsin ql —-即为一三角形）。
初中物理最全受力分析图组
受力分析一、下面各图的接触面均光滑，对小球受力分析：二、下面各图的接触面均粗糙，对物体受力分析：图1图2图3图5 图6 图7图9图11图10 图12图8图4图19物体静止在斜面上图20 图21图13v图15v图16图14物体处于静止物体刚放在传送带上图17物体随传送带一起做匀速直线运动图18图22物体处于静止（请画出物体受力可能存在的所有情况）图23三、分别对A 、B 两物体受力分析：图24 物体处于静止 图25图26 物体刚放在传送带上 图27物体随传送带一起做匀速直线运动图28杆处于静止状态，其中杆与半球面之间光滑 图29 杆处于静止状态，其中 杆与竖直墙壁之间光滑 图30 杆处于静止状态 图31 图32匀速上攀 图33 v v 图34匀速下滑 图36A 、B 两物体一起做匀速直线运动A 、B 两物体均静止 图37 图42 A 、B 两物体一起匀速下滑 A 、B 、C 两物体均静止 图38随电梯匀速上升（对物体A进行受力分析）(4) (6)(7)(5)(9)(8)(10) (11) (12)(1) (2) (3)水平地面粗糙水平地面粗糙碗光滑(13) (14)(15)(16) (17)(18)(19)(20) (21)滑轮重力不计(22)(23) (24)以下各球均为光滑刚性小球(28)(30)(29)(30) .用200牛顿的力向右拉一个物体在水平面上运动，物体受到的摩擦力为80牛顿，画出物体在水平方向上的合力。
(31)(32)(33)(34) (35)(36)(37)(38) (39)三球静止 (25)(26)(27)小球A 静止A 、B 匀速运动A 、B 匀速运动（37）（38）（39）（40）A 、B 、C 三者都静止，分别画出ABC 三者的受力图分别画出各物块的受力分析图弹簧处于压缩状态29.用50牛沿与水平方向成30°的力斜向上拉小车，画出拉力的示意图．49.用50牛沿与水平方向成30°的力斜向上拉小车，画出拉力的示意图． (50题图)50.图中的木块在水平面上沿图所示方向作匀速运动，请画出它所受重力和摩擦力的示意图(40) (41) (42)(43)(44) (45)(46) (47) (48)猫虽沿杆往上爬，但不能上升，保持在原来的高度。
(完整word版)高中物理必修一受力分析
物体的受力解析受力解析就是解析物体的受力，受力解析是研究力学识题的基础，是研究力学识题的重点。
受力解析的依据是各样力的产生条件及方向特色一 .几种常有力的产生条件及方向特色。
1.重力重力是因为地球对物体的吸引而使物体遇到的力，只需物体在地球上，物体就会遇到重力。
重力不是地球对物体的引力。
重力与万有引力的关系是高中物理的一个小难点。
重力的方向：竖直向下。
2.弹力弹力的产生条件是接触且发生弹性形变。
判断弹力有无的方法：假定法和运动状态解析法。
弹力的方向与施力物体形变的方向相反，与施力物体恢复形变的方向相同。
弹力的方向的判断：面面接触垂直于面，点面接触垂直于面，点线接触垂直于线。
【例 1】如图 1— 1 所示，判断接触面对球有无弹力，已知球静止，接触面圆滑。
图a中接触面对球无弹力；图 b 中斜面对小球有支持力。
a b图 1—2图 1— 1【例 2】如图 1— 2 所示，判断接触面MO 、ON 对球有无弹力，已知球静止，接触面圆滑。
水平面ON 对球有支持力，斜面MO 对球无弹力。
【例 3】如图 1— 4 所示，画出物体 A 所受的弹力。
a 图中物体 A 静止在斜面上。
b 图中杆 A 静止在圆滑的半圆形的碗中。
c 图中 A 球圆滑， O 为圆心， O＇为重心。
a b c图 1— 4【例 4】如图 1— 6 所示，小车上固定着一根弯成α角的曲杆，杆的另一端固定一个质量为m 的球，试解析以下状况下杆对球的弹力的大小和方向：（1）小车静止；3.摩擦力摩擦力的产生条件为：（1）两物体相互接触，且接触面粗拙；（2）接触面间有挤压；（3）有相对运动或相对运动趋向。
摩擦力的方向为与接触面相切，与相对运动方向或相对运动趋向方向相反。
判断摩擦力有无和方向的方法：假定法、运动状态解析法、牛顿第三定律解析法。
【例 5】如图 1— 8 所示，判断以下几种状况下物体 A 与接触面间有、无摩擦力。
图 1— 8图 a 中物体 A 静止。
(完整word版)受力分析画图大全,推荐文档
受力剖析绘图专题第1页共14页一重、二弹、三摩擦、再其余。
初学者对物体进行受力剖析时，常常不是“少力”就是“多力”，所以在进行受力剖析时应注意以下几点：(1)只剖析研究对象所受的力，不剖析研究对象对其余物体所施加的力。
(2)每剖析一个力，都应找到施力物体，若没有施力物体，则该力必定不存在．这是防备“多力”的有效举措之一。
检查一下画出的每个力可否找出它的施力物体，特别是检查一下剖析的结果，可否使对象与题目所给的运动状态(静止或加快 )相一致，不然，必定发生了多力或漏力现象．(3)协力和分力不可以同时作为物体遇到的力。
(4)只剖析依据力的性质命名的力（如重力、弹力、摩擦力），不剖析依据成效命名的力（以下滑力、上涨力等）。
实例稳固：1. 剖析知足以下条件的各个物体所受的力，并指出各个力的施力物体.FV（ 3）在圆滑水平面上向右（1）沿水平草地转动的足球（2）在力F作用下静止水运动的物体平面上的物体VF A Vv F（6 ）沿粗拙的天花板向右（4 ）在力 F 作用下履行在运动的物体F>G路面上小车（5）沿传递带匀速运动的物体2.对以下各样状况下的物体V A（1）沿斜面下滚的小球，接触面不圆滑 .FA（4）在力 F 作用下静止在斜面上的物体 A.［讲堂检测］受力剖析绘图专题第2页共14页A进行受力剖析VA（ 2 ）沿斜面上滑的物体A（接触面圆滑）A（5 ）各接触面均圆滑A（3 ）静止在斜面上的物体A（6）沿传递带匀速上滑的物块 A1.对以下各样状况下的物体 A 进行受力剖析，在以下状况下接触面均不圆滑.A vFA（3）向上爬杆的运动员（ 2 ）A 沿竖直墙面下滑（1 ）A 静止在竖直墙面上A受力剖析绘图专题第3页共14页FAAF（4）静止在竖（5）静止在竖直墙面直墙面轻轻上的物体A 上的物体FA（6 ）在拉力 F 作用下静止在斜面上的物体 A2.对以下各样状况下的AFB（1 ）A 、B 同时同速向右匀速履行A（4）静止的杆，竖直墙面圆滑A 、 B 进行受力剖析（各接触面均不圆滑）AFB（2） A、 B 同时同速向右匀速履行A（ 5）小球静止时的结点A v（ 3 ）沿电梯匀速上涨A（ 6）小球静止时的结点3．以下图，水平传递带上的物体。
史上最全受力分析图组(含答案)
受力分析一、下面各图的接触面均光滑，对小球受力分析：二、下面各图的接触面均粗糙，对物体受力分析：图1图2图3图5 图6 图7图9图11图10 图12图8图4图19物体静止在斜面上图20 图21图13v图15v图16图14物体处于静止物体刚放在传送带上图17物体随传送带一起做匀速直线运动图18图22物体处于静止（请画出物体受力可能存在的所有情况）图23三、分别对A 、B 两物体受力分析：图28杆处于静止状态，其中杆与半球面之间光滑 图29 杆处于静止状态，其中 杆与竖直墙壁之间光滑 图30 杆处于静止状态 图31 OA B C图32匀速上攀 图33 v v 图34匀速下滑 A B F图36A 、B 两物体一起做匀速直线运动A 、B 两物体均静止 A B 图37 F 图42 B v A A 、B 两物体一起匀速下滑 A 、B 、C 两物体均静止 B C图38A 随电梯匀速上升 v (7)(9)(8)(16)(17)(18)(19)(20)(21)(28)(29)(30)三球静止 (25)(26)(27)小球A 静止弹簧处于压缩状态(22)(23)(24)OPQBAO 表面粗糙，OB 表面光滑 分别画出两环的受力分析图(31)(32)(33)(34) (35)(36)(37) (38) (39)(40)(41) (42)(43)(44) (45)A 、B 匀速运动A 、B 匀速运动（37）（38）（39）（40）A 、B 、C 三者都静止，分别画出ABC 三者的受力图分别画出各物块的受力分析图此环为轻环，重力忽略A 沿墙壁向上匀速滑动。
(完整word版)高中物理必修一受力分析
物体的受力分析 受力分析就是分析物体的受力, 受力分析是研究力学问题的基础, 是研究力学问题的关键。
受力分析的依据是各种力的产生条件及方向特点一.几种常见力的产生条件及方向特点。
1.重力重力是由于地球对物体的吸引而使物体受到的力, 只要物体在地球上, 物体就会受到重力。
重力不是地球对物体的引力。
重力与万有引力的关系是高中物理的一个小难点。
重力的方向: 竖直向下。
2.弹力弹力的产生条件是接触且发生弹性形变。
判断弹力有无的方法: 假设法和运动状态分析法。
弹力的方向与施力物体形变的方向相反, 与施力物体恢复形变的方向相同。
弹力的方向的判断：面面接触垂直于面, 点面接触垂直于面, 点线接触垂直于线。
【例1】如图1—1所示, 判断接触面对球有无弹力, 已知球静止, 接触面光滑。
图a 中接触面对球 无 弹力；图b 中斜面对小球 有 支持力。
【例2】如图1—2所示, 判断接触面MO 、ON 对球有无弹力, 已知球静止, 接触面光滑。
水平面ON 对球 有 支持力, 斜面MO 对球 无 弹力。
【例3】如图1—4所示, 画出物体A 所受的弹力。
a 图中物体A 静止在斜面上。
b 图中杆A 静止在光滑的半圆形的碗中。
c 图中A 球光滑, O 为圆心, O ＇为重心。
【例4】如图1—6所示, 小车上固定着一根弯成α角的曲杆, 杆的另一端固定一个质量为m 的球, 试分析下列情况下杆对球的弹力的大小和方向: （1）小车静止；3.摩擦力摩擦力的产生条件为: （1）两物体相互接触, 且接触面粗糙；（2）接触面间有挤压；（3）有相对运动图1—1a b 图1—2 图1—4a b c或相对运动趋势。
摩擦力的方向为与接触面相切, 与相对运动方向或相对运动趋势方向相反。
判断摩擦力有无和方向的方法: 假设法、运动状态分析法、牛顿第三定律分析法。
【例5】如图1—8所示, 判断下列几种情况下物体A 与接触面间有、无摩擦力。
图a 中物体A 静止。
初中物理最全受力分析图组-初中物理30个受力分析图
受力分析F面各图的接触面均光滑，对小球受力分析:F面各图的接触面均粗糙，对物体受力分析:图17物体刚放在传送带上物体随传送带一起做匀速直线运动物体处于静止（请画出物体受力可能存在的所有情况）图13物体处于静止图15图16图20图21图22图23图3图7图8三、分别对A、B两物体受力分析:--- FA ---- ►B图36A、B两物体一起做匀速直线运动A、B两物体均静止A、B两物体一起匀速下滑物体处于静止物体刚放在传送带上物体随传送带一起做匀速直线运动图29杆处于静止状态杆处于静止状态，其中杆与半球面之间光滑杆处于静止状态，其中杆与竖直墙壁之间光滑图31图33匀速上攀图34匀速下滑A、B、C两物体均静止随电梯匀速上升（对物体A进行受力分析）碗光滑(3) " ?水平地面粗糙AA(13)以下各球均为光滑刚性小球777777777777?(15)77777777；7di(18)(21)(24(25)三球静止（26）小球A静止4面光滑'/■7'!&析图丿7 存i>弹簧处于压缩状态(27)O(30)B分别画出各物块的受力分析FAO表面粗糙，OB表(28) (29)A、B匀速运动FB(34)(35)(36)fi（37）（38）（39）（40）A、B、C三者都静止，分别画出ABC三者的受力图TTTTiTTrrm4(40)(44)保持在原来的高度。
足够长的杆A匀速上升(46)(47)(48)。
物理最全受力分析图组剖析
受力分析基本功竞赛一、下面各图的接触面均光滑，对小球受力分析：1图图32 图5 4 图图图6F7图8 图图910 图二、下面各图的接触面均粗糙，对物体受力分析：v F vA A FA14 图13 图图15物体处于静止v A F VF A FA1作用下静止水F在力）（2（F>G）沿粗糙的天花板向右616图FvFAAA2）A（1）A静止在竖直墙沿竖直墙面下滑（（4）静止在竖直墙面v v F v A A A21 图图2520图F FAv AA F24 图（4）在力F作用下静止23 图物体处于静止A18图17 图图27物体随传送带一起物体刚放在传送带上物体随传送带一起做匀速直线运动做匀速直线运动2、如图所示，分析电梯上的人受力。
V vv Av）2（刚踏上电梯的, 1）随电梯匀速（瞬间的人图33匀速上攀上升上升的人2图30 28 图29图杆处于静止状态杆处于静止状态，其中杆处于静止状态，其中杆与半球面之间光滑杆与竖直墙壁之间光滑BA光滑半圆，杆处于静止状）B进行受力分析（各接触面均不光滑3.对下列各种情况下的A、 AA FFBB 同时同速向右B2）A、（同时同速向右B1）A（、A FABB α止均静（4）静止）A、B3（AB(5)均静止（6）均静止BA(8)静止（7）均静止3A vB42图A、B两物体一起匀速下滑在图各种情况中均做匀速圆周运动，试对物体进行受力分析体A四．物光滑圆管gL V> gL分别球在B点V>点受力BA画出球在、Rh4小球在光滑内表面，作匀速圆周运动．、B两物体受力分析：三、分别对A A FFA ABB 37图A B C36图B两物体均静止、A A11（）小球静止时的结点止两物体一起、BA（9）静做匀速直线运动vAA A FB 随电梯匀速上升 A10）小球静止时的结点（ C38图A进行受力分析）（对物体、BA、C两物体均静止(2)(1) (3)水平地面粗糙碗光滑水平地面粗糙5(6) (5) (4)(9) (7)(8)(12) (11) (10)6以下各球均为光滑刚性小球(15)(13) (14)滑轮重力不计(18)(16)(17)7(19)(20)(21)(22)(23)(24)小球静止A 三球静止(27)(25)(26)8弹簧处于压缩状态 OBAO表面粗糙，表面光滑分别画出两环的受力分析O AP(30) (29) (28) QB分别画出各物块的受力分析图(32) (31)(33)F图22AF物体处于静止（请画出物体9受力可能存在的所有情况）静止在竖直墙面）5（．(36)(34) (35)A、B匀速运动B匀速运动A、三者都静止，分别画出ABC三者的受力图B40（）39）（）A、、C38）（37（(39) (37) (38)(41)(42)(40)10此环为轻环，重力忽略A沿墙壁向上匀速滑动(45) (44) (43)猫虽沿杆往上爬，但不能上升，保持在原来的高度。
(完整word)高中物理受力分析画图
高中物理受力分析画图一．作图题（共25小题）1．如图所示，画出质量为3kg均匀矩形木块在不同情况下所受重力的图示（g 取10N/kg）2．如图所示，请画出木块的所受的重力示意图．3．分别在图（a）（b）（c）中画出小方块或小球所受的力的示意图（用铅笔在答题卡上作图）（a）小方块静止在粗糙的斜面上；（b）用细线把小球悬挂在光滑墙壁上；（c）光滑半圆球固定在地面上，球心已标在图中所示直径中点，小球用细线悬挂在墙壁上并靠在半圆球如图所示位置．4．均质球静止在水平面和台阶之间，接触处均光滑，画出球的受到的弹力的示意图．5．请在图中画出杆或球所受的弹力．（a）杆靠在墙上；（b）杆搭放在半球形的槽中；（c）球用细线悬挂在竖直墙上；（d）点1、2、3分别是球的重心位置，点2是球心，1、2、3点在同一竖直线上．6．分析物体在水平面上物体A的受力，画出受力分析图．7．如图所示，小球A和木棒AB都处于静止状态，分别对球A和木棒AB进行受力分析，画出它们所有的力的示意图．8．画出下面足球和物体A的受力示意图．9．作出下列图中物体A的受力图10．小物体沿粗糙固定斜面向上滑动，画出斜面受到摩擦力的示意图．11．画出图（1）～（4）中静止物体A所受力的示意图注意：图中球形物体的接触面光滑，第（4）题斜面粗糙．12．按下列要求画出下列各图中物体所受力的示意图．（1）图1中光滑小球所受力的示意图（2）图2中静止于粗糙斜面上的物体所受力的示意图．13．受力分析：在如图所示的方框中画出A物体的受力示意图．14．作出以下各图中A物体的受力示意图．15．（1）如图1所示，一个光滑小球用绳子拴在竖直墙面上，小球处于静止状态，试作出小球所受到的力的示意图（2）用斜向上的力F拉物体如图2，使其沿着水平面向前匀速运动，试作出物体所受到的力的示意图．（3）教室里的磁性黑板上吸着一个磁性电路元件如图3所示，试作出它所受到的力的示意图．16．如图所示，物体A靠在竖直墙面上，在力F作用下，A、B保持静止状态，请分析B受到几个力的作用？并且画出物体的受力情况．17．如图所示，O点受到两个力作用．其中沿OC方向的力F1=3.0N，沿OD方向的力F2=4.0N．试用有作图法画出F1和F2的合力F，并把F的大小写出来（要求按给定的标度，F的大小要求有两位有效数字．）18．本题为作题图，必须要用尺，铅笔作图，否则不给分．画出下图中静止物体A所受的力的示意图（球面是光滑的，其他粗糙）19．如图，一根直杆处于静止状态．直杆与墙角接触处为A，与地面接触处为B．分别画出直杆在A、B两处受到的弹力．20．如图所示，图甲为光滑木棒斜靠在半圆弧槽内保持静止，图乙为A物体静止在粗糙斜面上，丙图为用细绳系住的氢气球靠在光滑的墙上．试分析木棒、A物体及气球的受力情况，并画出受力示意图．21．如图，光滑的墙壁上吊着一只足球，请正确画出球的受力示意图．22．以下三图中的物体全部处于静止状态，（1）图和（2）图画出C点的受力图，（3）图画出均匀棒的受力图．球面光滑．23．在《探究合力的求法》的实验中，两个弹簧秤的拉力F1和F2已于图中作出了它们的图示，O是橡皮条的一个端点，图中每格的长度代表1N．（1）用作图法作出合力F的图示；（2）合力F的大小是N．24．作图题：按所标条件分别对甲、乙图中力F进行分解，并用作图法求出甲图中分力、F1、F2的大小．25．画出图中物体A受力的示意图．二．计算题（共5小题）26．如图所示，总长度为L的匀质软链绕在一小滑轮上，开始时两边一样长，稍有扰动后铁链将向一侧滑下．忽略滑轮的大小，当铁链刚离开滑轮时，它的重心比原来下降了多少？27．重量G=100N的物体静止置于水平面上，物体与地面间的动摩擦因数为0.5，现给物体施加一个与水平方向成θ=37°的拉力F．（1）F=10N时，地面的摩擦力是多大；（2）F=50N时，地面的摩擦力是多大．（sin37°=0.6，cos37°=0.8）28．如图质量为2kg的木块P 放在质量为4kg水平木板上，向左抽动木板时木块P 处于静止状态，此时测力计的指针指在4N处，g=10m/s2．则（1）木块受到的摩擦力多大？方向如何？（2）木块与木板间的动摩擦因素多大？29．一质量不计的弹簧原长为10cm，一端固定于质量m=4kg的物体上，另一端施一水平拉力F．若物体与水平面间的动摩擦因数为0.25，当弹簧拉长至15cm 时，物体恰好被拉动，（g=10m/s2，设最大静摩擦力与滑动摩擦力相等）（1）弹簧的劲度系数多大？（2）若将弹簧拉长至11cm时（物体在滑动过程中），物体所受的摩擦力大小为多少？（3）物体静止时，若将弹簧拉长至13cm，物体所受到的摩擦力大小为多少？30．一质量不计的弹簧原长为10cm，一端固定于质量m=2kg的物体上，另一端施一水平拉力F．（g=10m/s2，设最大静摩擦力与滑动摩擦力相等）（1）若物体与水平面间的动摩擦因数为0.2，当将弹簧拉长至12cm时，物体恰好匀速运动，弹簧的劲度系数多大？（2）当将弹簧拉长至11cm时，物体受到的摩擦力大小为多少？（3）当将弹簧拉长至13cm时，物体所受的摩擦力大小为多少？高中物理受力分析画图参考答案与试题解析一．作图题（共25小题）1．如图所示，画出质量为3kg均匀矩形木块在不同情况下所受重力的图示（g 取10N/kg）【解答】解：物体的质量是3kg，所以其重力的大小：G=mg=3×10=30N物体受到的重力方向竖直向下，作用在重心上．选择标度如图，则各物体受到的重力如图．答：如图2．如图所示，请画出木块的所受的重力示意图．【解答】解：沿重力的方向（竖直向下）画一条带箭头的线段，线段的起点（作用点）在木块的几何中心上，在箭头附近标上符号G，如图：答：如图所示．3．分别在图（a）（b）（c）中画出小方块或小球所受的力的示意图（用铅笔在答题卡上作图）（a）小方块静止在粗糙的斜面上；（b）用细线把小球悬挂在光滑墙壁上；（c）光滑半圆球固定在地面上，球心已标在图中所示直径中点，小球用细线悬挂在墙壁上并靠在半圆球如图所示位置．【解答】解：（a）小方块静止在粗糙的斜面上，受重力、支持力和静摩擦力；（b）用细线把小球悬挂在光滑墙壁上，受重力、支持力和细线的拉力；（c）光滑半圆球固定在地面上，受重力、支持力和细线的拉力；如图所示：答：如上图所示．4．均质球静止在水平面和台阶之间，接触处均光滑，画出球的受到的弹力的示意图．【解答】解：对小球受力分析，受重力、地面的支持力，台阶对小球无支持力，若有支持力，无法保持平衡；所以小球只受到一个弹力，如图所示；答：如图．5．请在图中画出杆或球所受的弹力．（a）杆靠在墙上；（b）杆搭放在半球形的槽中；（c）球用细线悬挂在竖直墙上；（d）点1、2、3分别是球的重心位置，点2是球心，1、2、3点在同一竖直线上．【解答】解：第一个图：弹力垂直于接触面指向受力物体，作出示意图如下图．第二个图：棒受到垂直于棒的支持力与沿着圆心方向的弹力．第三个图：小球受到绳子的拉力与侧壁的弹力；第四个图：小球受到两支持力过球心，作出弹力示意图如下图．答：受力图如上所示．6．分析物体在水平面上物体A的受力，画出受力分析图．【解答】解：对A受力分析可知，A受重力、支持力、压力和推力作用，同时还受向左的摩擦力；受力分析如图所示；A受重力、支持力、绳子拉力作用，由于具有向右的运动趋势，故受地面的摩擦力；受力分析如图所示；故答案如图所示：7．如图所示，小球A和木棒AB都处于静止状态，分别对球A和木棒AB进行受力分析，画出它们所有的力的示意图．【解答】解：对A受力分析可知，A受重力、支持力和绳子的拉力作用；AB受重力、地面的支持力、球面的支持力以及地面的摩擦力作用；故答案如图所示．8．画出下面足球和物体A的受力示意图．【解答】解：空中飞行的足球只受竖直向下的重力，方向竖直向下，如图所示；对小球受力分析可知，小球受重力、斜面的支持力和竖直面向左的弹力，如图所示；故答案如图所示；9．作出下列图中物体A的受力图【解答】解：A、物体受重力、支持力、拉力以及摩擦力作用；B、AB一起自由下落，没有相互作用，只有重力作用；C、杆受重力、支持力以及拉力的作用；D、物体受重力、拉力、斜面的弹力以及摩擦力作用；E、杆A受重力和碗底和边缘处的弹力作用．故答案如图所示：10．小物体沿粗糙固定斜面向上滑动，画出斜面受到摩擦力的示意图．【解答】解：由于物体沿斜面向上运动，故受到滑动摩擦力，摩擦力方向与运动方向相反，故摩擦力沿斜面向下；故答案如图所示；11．画出图（1）～（4）中静止物体A所受力的示意图注意：图中球形物体的接触面光滑，第（4）题斜面粗糙．【解答】解：图1中，球受重力、绳子的拉力和斜面的支持力，如图所示：图2中，球受重力、地面的支持力、左侧接触点的支持力和上面球的压力，如图所示；图3中，物体受重力和支持力，如图所示；图4中，物体受重力、垂直于斜面的支持力，如图所示；答：如图所示12．按下列要求画出下列各图中物体所受力的示意图．（1）图1中光滑小球所受力的示意图（2）图2中静止于粗糙斜面上的物体所受力的示意图．【解答】解：（1）小球重力G，半球的支持力N与绳子的拉力T，如图1所示．（2）物体受重力G、斜面的支持力N和摩擦力f，如图2所示．13．受力分析：在如图所示的方框中画出A物体的受力示意图．【解答】解：由于所有的接触面都不光滑，则A向左运动的过程中，A与B之间有摩擦力，A与地面之间也有摩擦力．对A进行受力分析可知，A物体受到重力mg、地面的支持力F和B对A的压力地F BA、地面对A的摩擦力f地、B对A的摩擦力f BA、拉力F的作用．物体A的受力示意图如图．答：如图14．作出以下各图中A物体的受力示意图．【解答】解：左图中A杆受到重力、地面的支持力、半球的支持力，若要平衡，则必定受到地面的摩擦力，如图；中间图中B随A做匀速直线运动，受到的合外力等于0，所以B不受A对B的摩擦力，根据牛顿第三定律可知，B对A也没有摩擦力；则A受到重力、地面的支持力、B对A的压力、绳子的拉力，A做匀速直线运动，则水平方向一定受到地面对A的向左的摩擦力，如图．右图中A受到重力和绳子的拉力．由于绳子的拉力方向指向右上方，沿水平方向的分力不为0，所以A必定受到地面的摩擦力；有摩擦力就一定要有支持力．所以A受到重力、地面的支持力、地面的摩擦力和绳子的拉力4个力的作用．如图：答：如图15．（1）如图1所示，一个光滑小球用绳子拴在竖直墙面上，小球处于静止状态，试作出小球所受到的力的示意图（2）用斜向上的力F拉物体如图2，使其沿着水平面向前匀速运动，试作出物体所受到的力的示意图．（3）教室里的磁性黑板上吸着一个磁性电路元件如图3所示，试作出它所受到的力的示意图．【解答】解：第一个图：小球受到重力、绳子的拉力、墙壁的支持力，作出示意图如下图．第二个图：物块在斜向上的拉力F作用下，沿水平方向做匀速直线运动，则必定受到与运动方向相反的摩擦力，所以物块受到重力、地面的支持力、摩擦力以及拉力F的作用；如图．第三个图：磁性电路元件处于平衡状态，则竖直方向必定受到向上的摩擦力与重力平衡．所以物体受到重力、磁场力、磁性黑板的支持力和摩擦力，如图．答：如图．16．如图所示，物体A靠在竖直墙面上，在力F作用下，A、B保持静止状态，请分析B受到几个力的作用？并且画出物体的受力情况．【解答】解：以A为研究对象，受力分析，有竖直向下的重力、B对A的支持力和摩擦力，这样才能使平衡．根据牛顿第三定律，A对B也有压力和摩擦力，B还受到重力和推力F，所以受四个力作用，如图所示，答：B受到4个力的作用，如图所示．17．如图所示，O点受到两个力作用．其中沿OC方向的力F1=3.0N，沿OD方向的力F2=4.0N．试用有作图法画出F1和F2的合力F，并把F的大小写出来（要求按给定的标度，F的大小要求有两位有效数字．）【解答】解：选取1cm为1N，依据力的图示法，根据平行四边形定则作图可得：F=6.5N；答：F的大小取值范围6.5N～6.7N．18．本题为作题图，必须要用尺，铅笔作图，否则不给分．画出下图中静止物体A所受的力的示意图（球面是光滑的，其他粗糙）【解答】解：第1个图：物体A受到重力、斜面的支持力和静摩擦力．第2个图：物体A受到重力、地面的支持力和向左的静摩擦力、绳的拉力．第3个图：物体A受到重力、半球的支持力和绳的拉力．第4个图：物体A受到重力、挡板的支持力和斜面的支持力．分别作出力图如图所示．答案：见解析．19．如图，一根直杆处于静止状态．直杆与墙角接触处为A，与地面接触处为B．分别画出直杆在A、B两处受到的弹力．【解答】解：杆与两接触面的弹力，均垂直接触面，作出示意图如下图．20．如图所示，图甲为光滑木棒斜靠在半圆弧槽内保持静止，图乙为A物体静止在粗糙斜面上，丙图为用细绳系住的氢气球靠在光滑的墙上．试分析木棒、A物体及气球的受力情况，并画出受力示意图．【解答】解：甲图：棒受到重力、垂直于棒的支持力与沿着圆心方向的弹力．乙图：A静止在粗糙的斜面上，受到重力、支持力和摩擦力；丙图：小球受到重力、绳子的拉力、侧壁的弹力以及浮力．作出受力示意图如下图．答：受力图如上所示．21．如图，光滑的墙壁上吊着一只足球，请正确画出球的受力示意图．【解答】解：小球受到了重力、拉力和支持力，重力方向竖直向下、拉力方向沿绳子向上、支持力方向垂直于墙面向右，如图所示：故答案如图所示．22．以下三图中的物体全部处于静止状态，（1）图和（2）图画出C点的受力图，（3）图画出均匀棒的受力图．球面光滑．【解答】解：图（1）中C绳子向下的拉力、AC绳子的拉力，BC杆的支持力；图（2）中C点受向下的拉力，AC杆的拉力，BC杆的支持力；图（3）中杆受重力、半圆柱体的支持力、地面的支持力和静摩擦力；答：如图所示．23．在《探究合力的求法》的实验中，两个弹簧秤的拉力F1和F2已于图中作出了它们的图示，O是橡皮条的一个端点，图中每格的长度代表1N．（1）用作图法作出合力F的图示；（2）合力F的大小是5N．【解答】解：（1）根据平行四边形画出合力如图：=5×1=5N．（2）由图看以数出合力的长度是5个小格，所以合力大小为：F合故答案为：（1）如图所示；（2）5．24．作图题：按所标条件分别对甲、乙图中力F进行分解，并用作图法求出甲图中分力、F1、F2的大小．【解答】解：甲图中已知合力与两个分力的方向，过合力的起点与终点做平行四边形，即可得出两个分力，如图：然后选择20N做为标度，结合测量的结果可得：F1=52N，F2=37N乙图中已知合力和其中一个分力的大小与方向，先连接两个端点做三角形，然后做平行四边形，即可求出．如图答：如图（甲图中，两个分力的测量值有一定的误差都可以）25．画出图中物体A受力的示意图．【解答】解：第一图，物体A受到重力mg、斜面的支持力F，与竖直面的支持力N；第二图，物体A受到重力mg，杆的竖直向上弹力；第三图，物体A受到重力mg，及沿着绳子向上拉力T，没有斜面的支持力，否则绳子不可能竖直，如下图所示．答：如上图所示．二．计算题（共5小题）26．如图所示，总长度为L的匀质软链绕在一小滑轮上，开始时两边一样长，稍有扰动后铁链将向一侧滑下．忽略滑轮的大小，当铁链刚离开滑轮时，它的重心比原来下降了多少？【解答】解：开始时铁链的重心在中点位置，故离滑轮高度为，全部落下时，重心的高度离滑轮为，故重心下降高度h=﹣=；答：重心比原来下降了；27．重量G=100N的物体静止置于水平面上，物体与地面间的动摩擦因数为0.5，现给物体施加一个与水平方向成θ=37°的拉力F．（1）F=10N时，地面的摩擦力是多大；（2）F=50N时，地面的摩擦力是多大．（sin37°=0.6，cos37°=0.8）【解答】解：（1）当F=10N时，根据力的矢量法则，则拉力的水平分力为F1=Fcos37°=10×0.8N=8N物体所受支持力为N1=mg﹣F1sin37°=100﹣10×0.6=94N此时物体与地面间的最大静摩擦力为f1m=μN1=0.5×94N=47N因为F1cos37°＜f1m所以物体没有被拉动，仍保持静止，此时物体所受的静摩擦力为f1=8N；（2）当F′=50N时，根据力的矢量法则，则拉力的水平分力为F1′=F′cos37°=50×0.8N=40N物体所受支持力为N1′=mg﹣F1′sin37°=100﹣50×0.6=70N此时物体与地面间的最大静摩擦力为f1m′=μN1′=0.5×70N=35N因为F1′cos37°＞f1m′所以物体被拉动，此时物体所受的滑动摩擦力为f1′=35N；答：（1）F=10N时，地面的摩擦力是8N；（2）F=50N时，地面的摩擦力是35N．28．如图质量为2kg的木块P 放在质量为4kg水平木板上，向左抽动木板时木块P 处于静止状态，此时测力计的指针指在4N处，g=10m/s2．则（1）木块受到的摩擦力多大？方向如何？（2）木块与木板间的动摩擦因素多大？【解答】解：（1）根据平衡条件，则木块受到的滑动摩擦力f=4N；物体相对木块向右运动，故滑动摩擦力的方向水平向左；（2）木块与木板间的动摩擦因数μ===0.2答：（1）木块受到的摩擦力4N，方向水平向左；（2）木块与木板间的动摩擦因素为0.2．29．一质量不计的弹簧原长为10cm，一端固定于质量m=4kg的物体上，另一端施一水平拉力F．若物体与水平面间的动摩擦因数为0.25，当弹簧拉长至15cm时，物体恰好被拉动，（g=10m/s2，设最大静摩擦力与滑动摩擦力相等）（1）弹簧的劲度系数多大？（2）若将弹簧拉长至11cm时（物体在滑动过程中），物体所受的摩擦力大小为多少？（3）物体静止时，若将弹簧拉长至13cm，物体所受到的摩擦力大小为多少？【解答】解：（1）由题意得，物体与地面间最大静摩擦力为：f max=μN=μmg=0.25×4×10N=10N物体恰好被拉动，物体所受弹力等于最大静摩擦力：F1=kx1=f max得：k==200N/m（2）若将弹簧拉长至11cm时（物体在滑动过程中），物体相对地面滑动，受到滑动摩擦力为：f2=μN=μmg=0.25×4×10N=10N（3）弹簧弹力为：F3=kx3=200×（13﹣10）×10﹣2N=6N＜f max物体受到静摩擦力，大小为：f3=F3=6N．答：（1）弹簧的劲度系数200N/m；（2）若将弹簧拉长至11cm时（物体在滑动过程中），物体所受的摩擦力大小为10N；（3）物体静止时，若将弹簧拉长至13cm，物体所受到的摩擦力大小为6N．30．一质量不计的弹簧原长为10cm，一端固定于质量m=2kg的物体上，另一端施一水平拉力F．（g=10m/s2，设最大静摩擦力与滑动摩擦力相等）（1）若物体与水平面间的动摩擦因数为0.2，当将弹簧拉长至12cm时，物体恰好匀速运动，弹簧的劲度系数多大？（2）当将弹簧拉长至11cm时，物体受到的摩擦力大小为多少？（3）当将弹簧拉长至13cm时，物体所受的摩擦力大小为多少？【解答】解：（1）由题意得，物体与地面间最大静摩擦力f max=μN=μmg=0.2×2×10N=4N物体恰好做匀速直线运动，物体所受弹力等于滑动摩擦力，即等于最大静摩擦力：F1=kx1=f max得k===N/m=200N/m（2）若将弹簧拉长至11cm时物体静止，则f1=k△x1=200×1=2N若将弹簧拉长至11cm时，物体在滑动过程中，物体相对地面滑动，受到滑动摩擦力为f2=μN=μmg=0.2×2×10N=4N（3）若将弹簧拉长至13cm＞12cm时，物体所受的拉力大于最大静摩擦力，相对于地面不能静止，物体相对地面滑动过程中受到的摩擦力等于4N答：（1）弹簧的劲度系数100N/m；（2）若将弹簧拉长至11cm时物体静止，则受到的摩擦力是2N，若物体在滑动中则物体所受的摩擦力大小为4N．（3）弹簧拉长至13cm时，物体所受的摩擦力大小为4N；。
【实用物理】物理最全受力分析图组，赶紧收藏吧！
【实⽤物理】物理最全受⼒分析图组，赶紧收藏吧！是不是很实⽤啊！赶紧收藏吧！
往期精彩回顾
近视眼看见的东西不⼀般
⼋戒，你在哪学的物理？
为什么有些孩⼦爱⽤⽅格笔记本？
⽉球到底⼏岁？
史上最全的物理学史总结，出镜最多的是伽利略
关于你的粒⼦物理学
浅谈如何调动学⽣学习物理的积极性
恒星际旅⾏可能的未来⽅式
本期编辑|雾⾥⼈
环球物理
ID：huanqiuwuli
环球物理，以物理学习为主题，以传播物理⽂化为⼰任。
专业于物理，致⼒于物理！以激发
学习者学习物理的兴趣为⽬标，分享物理的智慧，学会⽤物理思维去思考问题，为⼤家展现⼀
个有趣，丰富多彩的，神奇的物理世界！。
初中物理最全受力分析图组.doc
受力分析一、下面各图的接触面均光滑，对小球受力分析：图1图2图 5图 6F图 9图 10二、下面各图的接触面均粗糙，对物体受力分析：vF图13图14物体处于静止图 18图 17物体随传送带一起物体刚放在传送带上做匀速直线运动图3图4图 7图 8图 11图 12 v vFF 图15图16图 19物体静止在斜面上v vvFF图20图21图23图 22物体处于静止（请画出物体v F F图 24物体处于静止图 28杆处于静止状态，其中杆与半球面之间光滑ABCO图 31三、分别对A、 B两物体受力分析：图 25图 26物体刚放在传送带上图 29杆处于静止状态，其中v图 33图 32匀速上攀图 27物体随传送带一起图 30杆处于静止状态v图 34匀速下滑AF AA AB FB FCB图 36图 37 图 38A、 B 两物体一起A、 B两物体均静止A、B、C两物体均静止做匀速直线运动Av B图 42A、 B两物体一起匀速下滑v随电梯匀速上升（对物体 A 进行受力分析）(1)(2)碗光滑水平地面粗糙(4)(5)(7)(8)滑轮重力不计(10 (11(13 (14(3)水平地面粗糙(6)(9以下各球均为光滑刚性小球(12(15(16(17(19(20(22 (23AO表面粗糙， OB表面光滑分别画出两环的受力分析图O三球静止A(25P (26Q分别画出各物块的受力分析图B (28 (29(31(32（ 37）（ 38）（ 39）（ 40） A、 B、 C 三者A、都B静匀止速，运分动别画出(34 (35(37 (38(18(21(24小球 A静止弹簧处于压缩状态(27(30(33ABC三者的受力图A、B匀速运动(36(39(40(41(42A 沿墙壁向上匀速滑动此环为轻环，重力忽略(43 (44 (45猫虽沿杆往上爬，但不能上升，A 匀速上升保持在原来的高度。
足够长的杆往下运动(46(47(48猫虽往上爬但不能上升，保持在原来高度。
四连杆受力分析word版本
四连杆受力分析不计摩擦时机构的受力分析根据机构所受已知外力（包括惯性力）来确定个运动副中的反力和需加于该机构上的平衡力。
由于运动副反力对机构来说是内力，必须将机构分解为若干个杆组，然后依次分析。
平衡力（矩）一一与作用于机构构件上的已知外力和惯性力相平衡的未知外力（矩）相平衡的未知外力（矩）已知生产阻力平衡力（矩）一一求解保证原动件按预定运动规律运动时所需要的驱动力（矩）已知驱动力（矩）平衡力（矩）一—求解机构所能克服的生产阻力一.构件组的静定条件——该构件组所能列出的独立的力平衡方程式的数目.§3-4不计摩擦时机构的受力分析根据机构所受已知外力（包括慣性力）来确定个运动副中的反力和需加于该机构上的平衡力乜由于运动副反力对机构来说足内力，必须将机构分解为若干个杆组，然后依次分析多沪宰術力r«j ——与作用于机已知外力A18K力相平飯的未知外力（更）已知生产阻力平衡力（矩）——求解保证原动件按预定运动规律运动时所需要的驱动力（矩）已知驱动力（矩）■平衡力（矩）——求解机构所能克服的生产阻力r 构件组的静定条件——孩脚件组所能则出的独P 的力平痢疗程式的數目.用等于构件塑中險有力曲未知嬰素的数目。
豪丈首力毕衡方烈丸的it 貝=所有力召来知要盍的撤口 *2）移动副 ——（2个）{-大*b ----- ?方向——垂直移动导路 柞用A ——？3）平面高副——（1个）「九 J* ?F ff :方匀一法线I 作用点——挟*k 点2•榔件t 运动聞中反力的未初里索"转动副——（2个）[X.4* ----- ?方甸——？杵用点——转动副中心A设某构件组共有H个构件.丹个低副.几个高副>一个构件可以列出s个独立的力平衡方程，用个构件共有佝个力平衡方程>一个平面低副引入2个力的未知数，的个低副共引入切彳个力的未知数>—个平面高副引入1个力的未知数.几个低副共引入几个力的未知数轲件《Li6奮龙秦件』| 3“匚2巧;耳而当构件组仅有低副时，则为* 3/f = 2P f结怡：空本杆组寿满足#岌条件二.用图解法作机构的动态静力分析步骤:1）对机构进行运动分析，求出个构件的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
受力分析基本功竞赛
一、下面各图的接触面均光滑，对小球受力分析：
二、下面各图的接触面均粗糙，对物体受力分析：
图1
图2 图4 图5 图7
F
图8 图10 图9
图6
图3
F
A F v 物体处于静止 图14 F A v 图13 A F
v 图15
A F
A V
2、如图所示，分析电梯上的人受力。
图33
v
（1）A静止在竖直墙
面上
v
（2）
（4）静止在竖直墙面
轻上的物体A
刚踏上电梯的
瞬间的人
（4）在力F作用下静止
在斜面上的物体上升上升的人
图24
物体处于静止
图20
图23
图21 图25
图27
物体随传送带一起
做匀速直线运动
物体刚放在传送带上
图17
物体随传送带一起
做匀速直线运动
图18
3.对下列各种情况下的A 、B 进行受力分析（各接触面均不光滑）
图28 杆处于静止状态，其中杆与半球面之间光滑 图29
杆处于静止状态，其中 杆与竖直墙壁之间光滑
图30 杆处于静止状态
B A
光滑半圆，杆处于静止状（1）A
、B 同时同速向右行使向
B
A F
F
B
A
（2）A 、B 同时同速向右
行使向
（3）A 、B 静止
F
A
B
α
B A
（4）均静止
B
A
(5)均静止
（6）均静止
（7）均静止
(8)静止
A
B
学习资料
四．物体A在图各种情况中均做匀速圆周运动，试对物体进行受力分析图42
B
v
A
A、B两物体一起匀速下滑
R
V>gL
光滑圆管
球在B点V>gL分别
画出球在A、B点受力
三、分别对A 、B 两物体受力分析：
（对物体A 进行受力分析）
A B F 图36 A 、B 两物体一起
做匀速直线运动 A 、B 两物体均静止 A B 图37 F
A 、
B 、
C 两物体均静止
B C
图38
F A A 随电梯匀速上升
v (1) (2)
(3)
水平地面粗糙
水平地面粗糙
碗光滑 A A （10）小球静止时的结点A A （9）静止 A B C
(4) (6) (7)
(5)
(9)
(8)
(10) (11) (12)
(13) (14) (15)
(16) (17)
(18)
滑轮重力不计
以下各球均为光滑刚性小球
(19)
(20)
(21)
三球静止
(25)
(26)
(27)
小球A静止(22) (23) (24)
(28) (29) (30)
(31) (32) (33)
分别画出各物块的受力分析图
弹簧处于压缩状态
O
P
Q
B
AO表面粗糙，OB表面光滑
分别画出两环的受力分析图
F
A
F
图22
(34) (35) (36)
(37)
(38)
(39)
A、B匀速运动
A、B匀速运动
（37）（38）（39）（40）A、B、C三者都静止，分别画出ABC三者的受力图
(43)
(44)
(45)
(46)
(47)
(48)
猫虽沿杆往上爬，但不能上升，
保持在原来的高度。
足够长的杆
往下运动
此环为轻环，重力忽略
A匀速上升
A沿墙壁向上匀速滑动
猫虽往上爬但不能上升，保持在原来高度。
