水泥混凝土路面结构构造设计讲解105页
水泥混凝土路面结构构造设计详解
2R P l ) Kl 2
第三节 水泥路面的应力分析
5）威斯特卡德公式的试验修正公式
• ①角隅修正
威氏公式是理论推导得来的，与实际情况有出入。美国1930年在阿灵顿进行了 试验路，对公式进行了修正。
板体与地基紧密接触时，不修正，理论值近似于实测值； 板底脱空时，实测比计算大30%~50%，需修正，Kelly提出板角修正式:
– 公式左边三项分别代表：可靠度系数、荷载疲劳应力
第四节 路面结构的可靠度
◆8、水泥混凝土路面可靠度的概念
NR : 路面结构的疲劳寿命 Ne : 设计年限内累计当量标准轴载
f Ne
f NR
Ne
NR
干涉区
第五节 水泥路面的设计参数
➢1、设计基准期、目标可靠度和目标可靠度指标
➢2、面板与基层间的摩阻系数
第一节 水泥路面设计概述
◆4、水泥路面的轴载换算与交通分级
➢1）水泥路面的标准轴载及轴载换算
单轴双轮组－100kN
NNee
336655NNs [s1[1
t
t1]1]
公路等级
高速公路、一级公路
二级、三级、四级公路
行车道宽>7m 行车道宽≤7m
纵缝边缘处（临界荷位） 0.17~0.22 0.34~0.39 0.54~0.62
➢ 3）水泥路面的设计标准
✓①结构承载能力
控制板不出现断裂，要求荷载应力与温度应力的疲劳 综合作用满足材料的设计抗拉强度：
即：
✓②行驶舒适性
控制错台量，要求设置传力杆（基层及结构布置满 足）
✓③稳定耐久性
第一节 水泥路面设计概述
◆3、水泥路面结构设计的主要内容
1）路面结构层组合设计； 2）混凝土路面板厚度设计； 3）混凝土面板的平面尺寸与接缝设计 4）路肩设计； 5）混凝土路面的钢筋配筋率设计
第十二章水泥混凝土路面结构设计课件
70~1 1 0
潮湿路
低、中、高液限 粘土
40~60
50~70
60~9 0
75~1 2 0
➢ 段水文地粉土质中、条液粉件限质粘不低土、良的4土5~7质0 路5堑5~8，0 路70床~10土湿80度~13 较大时，应设置排水垫
层；
0
0
➢ 对路基可能产生不均匀沉降或不均匀变形时，可加设半刚性垫层。
➢ 垫层的宽度应与路基同宽，其最小厚度为150 mm。
第四节 接缝构造设计
➢ 水泥混凝土面层需设置各种类型的接缝，把面层划分为较小 尺寸的板，以减少伸缩变形和挠曲变形受到约束而产生的内 应力，并满足施工的需要。
➢ 接缝的设计要能实现以下三方面的要求： ①控制温度收缩应力和翘曲应力所引起的裂缝出现的位置； ②通过接缝能提供一定的荷载传递能力； ③防止坚硬的杂物落入接缝缝隙内和路表水的渗入。
高 240~210
中
高
230~200
中
高
220~200 ≤230
中 ≤220
构造深度在使用初期应满足下表12-3的要求。
各级公路水泥混凝土面层的表面构造深度（mm）要求 表12—3
道路 等级
高速公路、一级公路 二、三、四级公路 和城市快速路、主干 和城市次干道、支路
道
一般 路段
特殊 路段
0.70~1.10 0.80~1.20
图12-5浅槽口构造(尺寸单位: mm)
由于缩缝缝隙下面板断裂面凹凸不平，能起一定的
传荷作用，一般不必设置传力杆，但对特重和重交
通道路、收费广场、地质水文条件不良路段以及邻
近胀
缝或自由端部的3条缩缝，应在板厚中
央设置传力杆，
横向缩缝构造(尺寸单位: mm) a)设传力杆假缝型;b)不设传力杆假缝型
水泥混凝土路面结构组成
水泥混凝土路面结构组成水泥混凝土路面是一种常用的道路路面结构，具有优异的耐久性和耐磨性。
这种路面结构是由多种组成部分构成的，下面是水泥混凝土路面结构的详细组成：1.基层：水泥混凝土路面的基层是最底部的一层，通常由碎石和沙子等物料混合而成。
基层需要在地面平整后铺设，以确保路面的整体平稳性和稳定性。
2.中间层：水泥混凝土路面的中间层一般为砂石层，主要作用是加强路面的整体强度和稳定性。
中间层的厚度根据实际情况而定，一般在5-10厘米之间。
3.底层混合料：底层混合料是水泥混凝土路面的下一层，厚度约为4-5厘米。
底层混合料由水泥、细骨料和粗骨料等物质混合而成，同时添加适量的水和化学添加剂，最后用振动器把混合料压实，以便使其坚硬平整。
4.面层：面层是水泥混凝土路面的上层，它直接面对车辆和行人，必须具有优异的耐磨性和耐久性。
通常，面层由水泥、细骨料、粗骨料和特殊的添加剂等混合而成。
面层厚度一般为10-15厘米，具有很好的美观性和防滑性能。
5.伸缩缝：为了预防水泥混凝土路面在自然温度变化及路面收缩、伸长时开裂，特别设计伸缩缝。
伸缩缝具有一定的弹性，可以在路面变形时进行自由展缩，从而避免路面的开裂。
6.排水设施：作为道路路面结构的一部分，水泥混凝土路面上必须有一定的排水设施，以确保路面在雨水天气中不被水淹没。
常见的排水设施有道路边沟、排水管道等。
7.路缘石：水泥混凝土路面的路缘石是路面的一部分，用于固定路面边缘，并为行人和车辆提供保护。
路缘石通常是由混凝土或石材制成。
8.标线和标志：标线和标志是水泥混凝土路面的重要组成部分，主要作用是指导交通和提醒驾驶员注意路况。
常见的标线和标志有路标、标志、道路中央线、车道线等。
总之，水泥混凝土路面是由多个组成部分构成的，每个部分都扮演着重要的角色，以确保道路达到安全、美观和舒适的标准。
水泥混凝土路面构造
水泥混凝土路面构造（横、纵、缩、胀、真、假、施工）缝一、接缝设置的原因混凝上面层是由一定厚度的混凝土面板组成的，具有热胀冷缩的性质。
由于一年四季气温的变化，混凝土板会产生不同程度的膨胀和收缩。
而在一昼夜户，白天气温升高，混凝土板顶面温度较底面为高，这种湿度坡差会造成面板的中部突起。
夜间气温降低，混凝土板顶面温度较底面为低，会使板的周围和角隅翘起；(如图2-8-6a)。
这些变形会受到面板与基础之间的摩阻力和粘结力，以及板自重和车轮荷载等的约束。
致使板内产生过大的应力，造成板的断裂(图2-8-6b)或拱胀破坏(图2-8-6c)。
由图2-8-6可见，由于翘曲而引起的裂缝，则在在裂缝发生后被分割的两块板体尚不致完全分离，还具有传递荷载的能力，倘若板体温度均匀下降引起收缩，则将使两块板拉开(图2-8-6c)，从而失去传递荷载的能力。
为了避免这些缺陷，水泥混凝土路面不得不在纵横两个方向设置许多接缝．把整个路面分割成为许多板块。
水泥混凝土路面的接缝可分为纵缝和横缝两大类。
与路线中线平行的接缝称为纵缝，与路线垂直的接缝称为横缝。
接缝设计应能：①控制收缩应力和翘曲应力所引起的裂缝出现的位置；②通过接缝提供足够的荷载传递；③防止坚硬的杂物落入接缝缝隙内。
二、纵缝及其构造1．纵向缩缝当一次铺筑的宽度大于4.5m时，应增设纵向缩缝。
纵向缩缝可采用假缝加拉杆型，其构造如图2-8-7所示。
设置拉杆，可以防止板块横向位移使缝隙扩大，拉杆应设置在板厚的1／2处；在缩缝上部设置的槽口，一般应在混凝土浇筑后，并达到一定的抗压强度(碎石混凝土为6.0~12.0MPa．砾石混凝土为9.0~12.0MPa)时，用切缝机进行切割，或在混凝土浇筑时振人木条。
槽门深度要适中，过浅，则混凝土截面的强度削弱得不够，从而不能保证以后的开裂发生在接缝位置上；过深，则不规则断裂面面积过少，接缝传荷能力降低。
根据经验，槽深—般为板厚的1／4—1/5，槽口宽度根据施工条件，宜尽可能窄些，通常为3~8mm。
水泥混凝土路面结构设计
σps——标准轴载PS在四边自由板临界荷位处产生的荷载应力(MPa)； r ——混凝土板的相对刚度半径(m)； h——混凝土板的厚度(m)； Ec——水泥混凝土的弯拉弹性模量(MPa)； Et——基层顶面当量回弹模量(MPa)，
设计依据——可靠度系数γ r
可靠度系数取值
设计依据——水泥混凝土弯拉强度标准值fr
水泥混凝土完拉强度标准值
交通分级
交通荷载分析
水泥混凝土路面结构设计以100KN的单轴-双轮 组荷载作为标准轴载。不同轴- 轮型和轴载的作 用次数，按下式换算为标准轴载的作用次数。
Ns =
∑
n
i =1
Pi δiNi 100
L——板长，即横缝间距(m)。 r——板相对刚度半径
温度疲劳应力—最大温度梯度Tg ，查表
最大温度梯度标准值Tg 最大温度梯度标准值
温度疲劳应力—综合温度翘曲应力和内应力作用的温度应力系数Bx
温度应力系数Bx 温度应力系数
温度疲劳应力—疲劳应力系数k
t
温度疲劳应力系数可按下式计算确定。
防冻厚度设计
Et——基层顶面的当量回弹模量(MPa)
E0——路床顶面的回弹模量(MPa)； E1、E2——基层和底基层或垫层的回弹模量(MPa)；
Ex——基层和底基层或垫层的当量回弹模量(MPa)； hx——基层和底基层或垫层的当量厚度(m) ； h1、h2——基层和底基层或垫层的厚度(m)；
Dx——基层和底基层或垫层的当量弯曲刚度(MN-m) ； a、b——与Ex／E0有关的回归系数，
设计依据——可靠度系数γ r
可靠度设计标准
设计依据——可靠度系数γ r

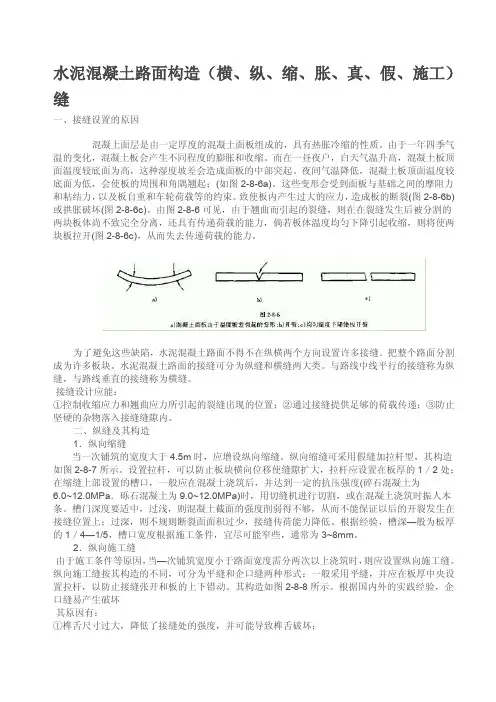

水泥混凝土路面构造
水泥混凝土路面构造（横、纵、缩、胀、真、假、施工）缝一、接缝设置的原因混凝上面层是由一定厚度的混凝土面板组成的，具有热胀冷缩的性质。
由于一年四季气温的变化，混凝土板会产生不同程度的膨胀和收缩。
而在一昼夜户，白天气温升高，混凝土板顶面温度较底面为高，这种湿度坡差会造成面板的中部突起。
夜间气温降低，混凝土板顶面温度较底面为低，会使板的周围和角隅翘起；(如图2-8-6a)。
这些变形会受到面板与基础之间的摩阻力和粘结力，以及板自重和车轮荷载等的约束。
致使板内产生过大的应力，造成板的断裂(图2-8-6b)或拱胀破坏(图2-8-6c)。
由图2-8-6可见，由于翘曲而引起的裂缝，则在在裂缝发生后被分割的两块板体尚不致完全分离，还具有传递荷载的能力，倘若板体温度均匀下降引起收缩，则将使两块板拉开(图2-8-6c)，从而失去传递荷载的能力。
为了避免这些缺陷，水泥混凝土路面不得不在纵横两个方向设置许多接缝．把整个路面分割成为许多板块。
水泥混凝土路面的接缝可分为纵缝和横缝两大类。
与路线中线平行的接缝称为纵缝，与路线垂直的接缝称为横缝。
接缝设计应能：①控制收缩应力和翘曲应力所引起的裂缝出现的位置；②通过接缝提供足够的荷载传递；③防止坚硬的杂物落入接缝缝隙内。
二、纵缝及其构造1．纵向缩缝当一次铺筑的宽度大于4.5m时，应增设纵向缩缝。
纵向缩缝可采用假缝加拉杆型，其构造如图2-8-7所示。
设置拉杆，可以防止板块横向位移使缝隙扩大，拉杆应设置在板厚的1／2处；在缩缝上部设置的槽口，一般应在混凝土浇筑后，并达到一定的抗压强度(碎石混凝土为6.0~12.0MPa．砾石混凝土为9.0~12.0MPa)时，用切缝机进行切割，或在混凝土浇筑时振人木条。
槽门深度要适中，过浅，则混凝土截面的强度削弱得不够，从而不能保证以后的开裂发生在接缝位置上；过深，则不规则断裂面面积过少，接缝传荷能力降低。
根据经验，槽深—般为板厚的1／4—1/5，槽口宽度根据施工条件，宜尽可能窄些，通常为3~8mm。
混凝土路面的结构设计原理
混凝土路面的结构设计原理一、引言混凝土路面是道路工程中广泛应用的一种路面结构，具有强度高、耐久性好、维修成本低等优点。
混凝土路面的结构设计是保证道路工程质量的重要环节之一。
本文将详细介绍混凝土路面的结构设计原理。
二、混凝土路面的构成混凝土路面是由底层、基层、面层三部分组成的。
1.底层底层是指路基，是路面的基础部分。
底层主要承受车辆荷载，并将荷载传递到路基。
底层的主要作用是分散荷载，保证路面的稳定性。
2.基层基层是指路面结构中位于底层和面层之间的一层。
基层的主要作用是承受路面荷载，并将荷载分散到底层和面层。
3.面层面层是指路面结构中最上面的一层，直接接触车轮。
面层是混凝土路面的重要组成部分，需要具备良好的耐久性、防滑性和舒适性。
三、混凝土路面的厚度设计混凝土路面的厚度设计需要考虑以下因素：1.荷载道路车辆荷载是混凝土路面厚度设计的主要依据。
荷载包括轴荷和轮荷，需要根据不同的车辆类型和车速进行计算。
2.材料性能混凝土路面的材料性能对厚度设计也有很大影响。
材料的强度、抗裂性、耐久性等都需要考虑。
3.地基条件地基条件是混凝土路面厚度设计的另一个重要因素。
地基条件的不同会导致混凝土路面的承载能力有所不同。
四、混凝土路面的设计步骤混凝土路面的设计步骤包括以下几个方面：1.确定荷载荷载是混凝土路面设计的基础，需要根据不同的车辆类型和车速进行计算。
2.选择材料混凝土路面的材料需要具备良好的耐久性、抗裂性、抗滑性等特点，需要根据实际需要进行选择。
3.确定厚度根据荷载和材料性能等因素，确定混凝土路面的厚度。
4.确定结构混凝土路面的结构包括底层、基层和面层。
需要根据实际需要进行选择。
5.施工方案混凝土路面的施工方案需要考虑材料的搅拌、浇筑、养护等方面。
五、混凝土路面的施工注意事项混凝土路面的施工需要注意以下几个方面：1.材料配合比混凝土路面的材料需要按照一定的配合比进行配制，保证混凝土的强度和耐久性。
2.浇筑方式混凝土路面的浇筑需要采用均匀的方式，防止出现裂缝和固结不良等情况。
水泥路面设计课件
一是作为领导干部一定要树立正确的 权力观 和科学 的发展 观，权 力必须 为职工 群众谋 利益， 绝不能 为个人 或少数 人谋取 私利
二. 设计标准
可靠度设计方法 定值设计——概率极限状态法 经验法——数学统计法
可靠度：规定时间内，规定条件下，路面使 用性能满足预定水平要求的概率。
路面结构组合设计
一是作为领导干部一定要树立正确的 权力观 和科学 的发展 观，权 力必须 为职工 群众谋 利益， 绝不能 为个人 或少数 人谋取 私利
一. 面层
1. 面层类型及材料要求 （6）混凝土预制块路面
由混凝土预制块铺砌而成，靠块料间的嵌 锁作用承受荷载。
路面结构组合设计
一是作为领导干部一定要树立正确的 权力观 和科学 的发展 观，权 力必须 为职工 群众谋 利益， 绝不能 为个人 或少数 人谋取 私利
损坏模式和设计标准
一是作为领导干部一定要树立正确的 权力观 和科学 的发展 观，权 力必须 为职工 群众谋 利益， 绝不能 为个人 或少数 人谋取 私利
一. 损坏模式
5.错台 ①定义：错台是指接缝两侧出现的竖向相对 位移。
②原因：
当胀缝下部填缝板与上部缝槽未能对齐， 或胀缝两侧混凝土壁面不垂直，在胀缩过程 中接缝两侧上下错位而形成错台。
路面结构组合设计
一是作为领导干部一定要树立正确的 权力观 和科学 的发展 观，权 力必须 为职工 群众谋 利益， 绝不能 为个人 或少数 人谋取 私利
二. 路基
2.路基产生不均匀支撑的原因： 不均匀沉陷 不均匀冻胀 膨胀土
路面结构组合设计
一是作为领导干部一定要树立正确的 权力观 和科学 的发展 观，权 力必须 为职工 群众谋 利益， 绝不能 为个人 或少数 人谋取 私利
《水泥混凝土路面结构设计》PPT模板课件
38
9.1 混凝土路面的损坏模式和设计要求
• 一、损坏模式
• ⑴ 断裂；⑵ 唧泥；⑶ 拱起；⑷ 错台；⑸ 接缝挤碎等。
§水泥混凝土路面的损坏模式
• (1)断裂 • 现象：路面板内的应力超过混凝土强度会出现横向、纵向、
混凝土小块铺砌路面简介
特点：小尺寸（一般小于0.03m2），抗压强度高 （60MPa），在基层上设置3cm左右的整平层，然后进 行拼装。 优点：便于维修，耐压 适用场合：城市道路人行道，停车场、堆场等。
连续配筋水泥混凝土路面（CRCP）简介 (Continuously Reinforced Concrete Pavement)
以弹性半空间地基有限大矩形板模型 为基础，以100KN单轴双轮标准轴载作用 于矩形板纵向边缘中部产生的最大荷载应 力控制设计。
弹性地基板体系理论简介
• 基本概念： • 在弹性力学里，两个平行面和垂直于这两个平行面所
围成的柱面或棱柱面简称板；两个板面之间的距离h称厚 度；平分厚度h的平面称为板的中面。如果板的厚度h远小 于中面的最小边尺寸b（如b/8～b/5），这种板称薄板。 在薄板弯曲时，中面所形成的称为薄板弹性曲面，而中面 内各点在垂直方向的位移称为挠度。
My =D( 2 yw 2 c 2 xw 2)
xy=2(1E cc） xy=1E c zc x2 w y
CRCP是指在路面纵向连续配置足够数量的钢筋，以控制混凝 土路面板纵向收缩产生的裂缝，从而可以在路面纵向不设接缝 的混凝土路面。
横纵 向横向裂纵向钢缝向裂筋处钢缝， 滑筋处支，滑支
横向裂缝 横向裂缝
