PKPM建模步骤
PKPM建模步骤
轴线输入――网格生成――构件定义――楼层定义――荷载定义――楼层组装――保存文件
注意柱、梁、楼板截面的选取，在PMCAD中柱、梁、楼板截面定义用的着：
[1]框架柱截面估算：
高与宽一般可取（1/10~1/15）层高。并可按下列方法初步确定。
1。按轴压比要求
刚重比不满足时的调整方法：
1、程序调整：SATWE程序不能实现。
7.周期折减系数：周期折减系数与填充墙的长度、位置、数量有关，这里仅仅介绍我个人的做法
框架结构：0.6~0.8；框剪结构：0.7~0.9；剪力墙结构：0.9~1.0
风荷载信息：
1.基本风压：按照荷载规范附录 D.4 中附表 D.4 给出的 50 年一遇的风压采用，但不得小于 0.3kN/m2。对于高层建筑、高耸结构以及对风荷载比较敏感的其他结构，基本风压应适当提高，并应由有关的结构设计规范具体规定。
2）利用程序的节点搜索功能在SATWE的“分析结果图形和文本显示”中的“各层配筋构件编号简图”中快速找到位移最大的节点，加强该节点对应的墙、柱等构件的刚度；也可找出位移最小的节点削弱其刚度；直到位移比满足要求。
五、周期比：主要为限制结构的抗扭刚度不能太弱，使结构具有必要的抗扭刚度，减小扭转对结构产生的不利影响，见高规4.3.5及相应的条文说明。周期比不满足要求，说明结构的抗扭刚度相对于侧移刚度较小，扭转效应过大，结构抗侧力构件布置不合理。
又轴压比初步确定 框架柱截面尺寸时，可按下式计算：
[$micro]N = N/Acfc
式中 [$micro]N ----- 框架柱的轴压比
Ac -------框架柱的 截面面积
f c--------柱混凝土抗压强度设计值
PKPM建模顺序
利用PKPM 进行多层框架结构设计的主要步骤一、执行PMCAD 主菜单1，输入结构的整体模型（一）根据建筑平、立、剖面图输入轴线1、结构标准层“轴线输入”1）结构图中尺寸是指中心线尺寸，而非建筑平面图中的外轮廓尺寸2）根据上一层建筑平面的布置，在本层结构平面图中适当增设次梁3）只有楼层板、梁、柱等构件布置完全一样（位置、截面、材料），并且层高相同时，才能归并为一个结构标准层2、“网格生成”——轴线命名（二）估算（主、次）梁、板、柱等构件截面尺寸，并进行“构件定义”1、梁1）抗震规范第6.3.6条规定：b ≥2002）主梁：h = (1/8～1/12) l ，b ＝(1/3～1/2)h3）次梁：h = (1/12～1/16) l ，b ＝(1/3～1/2)h2、框架柱：1）抗震规范第6.3.1条规定：矩形柱b c 、h c ≥300，圆形柱d ≥3502）控制柱的轴压比c c cc f wnS f N A λγλ==λ——柱的轴压比限值，抗震等级为一到四级时，分别为0.7～1.0γ——柱轴力放大系数，考虑柱受弯曲影响，γ＝1.2～1.4w ——楼面竖向荷载单位面积的折算值，w ＝13～15kN/m 2 n ——柱计算截面以上的楼层数S——柱的负荷面积3、板 楼板厚：h = l /40 ～ l /45 (单向板) 且h ≥60mmh = l /50 ～ l /45 (双向板) 且h ≥80mm（三）选择各标准层进行梁、柱构件布置，“楼层定义”1、 构件布置，柱只能布置在节点上，主梁只能布置在轴线上。
2、 偏心，主要考虑外轮廓平齐。
3、 本层修改，删除不需要的梁、柱等。
4、 本层信息，给出本标准层板厚、材料等级、层高。
5、 截面显示，查看本标准层梁、柱构件的布置及截面尺寸、偏心是否正确。
6、 换标准层，进行下一标准层的构件布置，尽量用复制网格，以保证上下层节点对齐。
（四）定义各层楼、屋面恒、活荷载，“荷载定义”1、荷载标准层，是指上下相邻且荷载布置完全相同的层。
PKPM建模计算全过程
PKPM建模计算全过程PKPM（钢结构通用计算程序）是中国速算机械报主持研制的一套软件，主要用于钢结构设计和分析计算。
PKPM建模计算全过程包括以下几个步骤：建模、加载、计算、结果分析与设计。
建模：建模是PKPM建模计算全过程的第一步。
在PKPM中，可以通过绘制模型、输入节点坐标、输入截面尺寸等方式对结构进行建模。
用户可以根据实际情况选择适当的建模方式，完成结构的几何模型。
加载：加载是PKPM建模计算全过程的第二步。
在PKPM中，可以对结构施加各种力和约束。
用户可以通过输入荷载大小和荷载类型的参数，对结构进行加载。
荷载类型可以包括静力荷载、动力荷载等。
计算：计算是PKPM建模计算全过程的第三步。
在PKPM中，可以进行静力弹性计算和动力计算。
静力弹性计算以静力平衡为基础，利用刚度法进行力的平衡计算。
动力计算可以进行结构的自振频率计算和动力响应计算。
用户可以输入相应的计算参数，进行结构的计算。
结果分析与设计：结果分析与设计是PKPM建模计算全过程的最后一步。
在PKPM中，可以对计算结果进行分析和设计。
用户可以查看结构的内力分布图、位移云图等结果，并根据需要进行设计修改。
PKPM还提供了很多设计功能，可以对结构进行等效静力设计、构件正、副筋配筋等。
总结：PKPM建模计算全过程主要包括建模、加载、计算、结果分析与设计四个步骤。
通过这个全过程，用户可以完成钢结构的建模、加载、计算和分析设计工作。
PKPM作为一款通用计算程序，在钢结构设计和分析领域有着广泛的应用，为工程师提供了一个方便、高效、准确的工具。
PKPK建模及过程
PKPK建模及过程PKPM建模的过程一、轴线的输入二、楼层定义构件的定义与布置○1柱定义○2梁定义○3柱布置○4梁布置三、楼面恒载和活载的输入四、梁间荷载的输入（恒载）只在梁上有墙的地方布置梁名称有门窗洞口的墙无门窗洞口的墙内墙 5.6 6.7外墙 5.6 7.2 厕所隔墙7.2 8.7 栏杆 3.0女儿墙7.2五、楼层组装六、保存退出并自动更新PM主菜单2的数据七、结构楼面信息布置按照各标准层分别修改楼板厚度、楼板错层和楼板开洞。
操作说明：1.进入页面之后保留之前的信息，点击修改板厚（如将板厚修改为0.12m）注：若房间转角处有窗，楼板需加厚；客厅板也需加厚。
2.楼板开洞，点击楼板开洞，选择全房开洞。
3.修改错层，楼板下降输入正值，楼板上升则输入负值。
其中厨房、卫生间和阳台的板应低于室内地面，下降高度按实际情况而定。
4.屋面楼板统一加厚，错层则不需设置。
八、楼面荷载传导计算操作说明：1 选择保留原荷载信息（即建模中输入的信息），按照对各房间使用功能的要求对楼面的活载和恒载进行修改。
2 荷载的数值见结构荷载设计表Eg：一般框架结构楼面荷载输入如下恒载：卫生间5.5 楼梯5.0 屋面恒载5.0活载：阳台2.5 电梯3.5 上人屋面1.5 不上人能屋面0.7九、进行SATWE第一项，按PM生成SATWE数据1 必须执行第一项，并对里面的各种信息进行修改，其中包括-总信息、风荷载信息、地震信息等。
2 必须执行第七项十、进行SATWE的第二项，结构内力及配筋计算，在查看配筋是否正确时，如果在配筋图中出现红色字体，则配筋有问题，反之，配筋正确。
十一、梁柱施工图1 梁归并 2柱归并 3导出梁平法施工图 4导出柱梁平法施工图十二、图形的格式转换，将有.t的文件转换成.dwg文件。
PKPM建模基本流程及操作

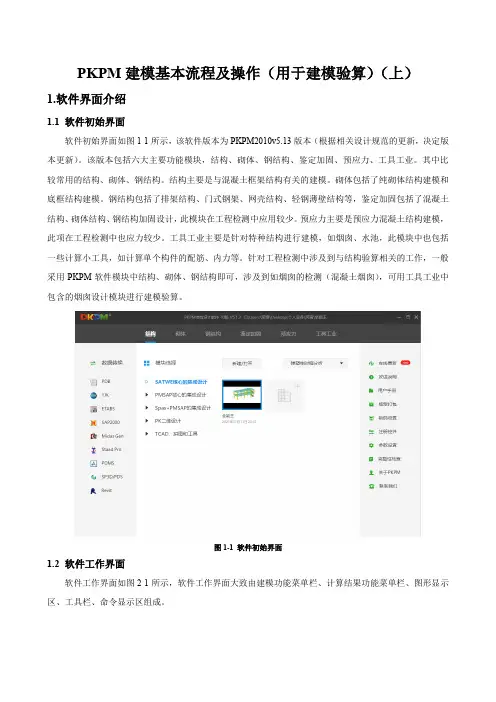

PKPM建模基本流程及操作（用于建模验算）（上）1.软件界面介绍1.1 软件初始界面软件初始界面如图1-1所示，该软件版本为PKPM2010v5.13版本（根据相关设计规范的更新，决定版本更新）。
该版本包括六大主要功能模块，结构、砌体、钢结构、鉴定加固、预应力、工具工业。
其中比较常用的结构、砌体、钢结构。
结构主要是与混凝土框架结构有关的建模。
砌体包括了纯砌体结构建模和底框结构建模。
钢结构包括了排架结构、门式钢架、网壳结构、轻钢薄壁结构等，鉴定加固包括了混凝土结构、砌体结构、钢结构加固设计，此模块在工程检测中应用较少。
预应力主要是预应力混凝土结构建模，此项在工程检测中也应力较少。
工具工业主要是针对特种结构进行建模，如烟囱、水池，此模块中也包括一些计算小工具，如计算单个构件的配筋、内力等。
针对工程检测中涉及到与结构验算相关的工作，一般采用PKPM软件模块中结构、砌体、钢结构即可，涉及到如烟囱的检测（混凝土烟囱），可用工具工业中包含的烟囱设计模块进行建模验算。
图1-1 软件初始界面1.2 软件工作界面软件工作界面如图2-1所示，软件工作界面大致由建模功能菜单栏、计算结果功能菜单栏、图形显示区、工具栏、命令显示区组成。
图1-2 软件工作界面2 建模流程PKPM软件中，PMCAD模块是建模重要结构模块，其主要作用是建立结构三维模型，定义构件材料，以及结构相关设计参数等。
建模流程图如图2-1所示。
图2-1 PKPM建模流程3 建模具体细节3.1工作文件创建建模工作开始前，需要建立一个工作目录文件，即创建一个文件夹，建模过程生成的各种文件会自动保存在这个工作目录中。
具体流程如图3-1。
首先创建一个文件夹（教学-1），文件夹可以创建在任何盘里，也可以创建在桌面。
然后打开PKPM软件。
（a）（b）（c）图3-1然后在对应模块中点击图3-1（b）中圆圈中的新建项目，选中“教学-1”工作目录，点击“确认”完成工作目录创建。
PKPM框架结构建模流程
PKPM框架结构建模流程PKPM（Plane Keep Position Method）是一种基于楼板平面不变的结构体系设计方法，其主要用于建筑物结构和楼板平面设计。
PKPM框架结构建模流程可以分为以下几个步骤。
第一步：数据准备在进行PKPM框架结构建模之前，需要进行数据准备。
首先，要根据结构设计要求和建筑平面布置情况获取相关数据，包括建筑的结构体系、梁、柱、楼板尺寸、楼层间高度、荷载参数等。
同时，还需要了解相关设计规范和标准。
第二步：建立结构模型在PKPM软件中，可以选择建立二维或三维的结构模型。
对于框架结构来说，一般会建立二维的平面模型。
通过选取适当的单元类型和参数设置，将建筑物的结构体系、各部件（梁、柱、楼板）进行逐一建模，并按照实际情况进行连接和支座设置。
第三步：设置截面和材料在进行结构分析之前，需要为各个构件设置合适的截面和材料属性。
根据实际情况，可以选择标准的截面类型，也可以设置自定义的截面形状。
同时，还需要为各个构件选择合适的材料类型、材料参数和强度等级。
第四步：施加载荷根据建筑物的用途和设计要求，确定合适的加载荷类型和大小。
可以根据规范或者实际测量数据设置楼板自重、活荷载、风荷载等。
通过选择合适的加载荷组合方式，将各项荷载施加到结构模型上。
第五步：分析计算在PKPM软件中，可以选择不同的分析方法进行计算，例如静力弹性分析、弹性动力分析等。
通过施加载荷和应用适当的分析方法，可以计算出结构的内力、位移、变形等结果。
第六步：结果分析与优化分析计算完成后，可以查看模型的计算结果，包括各个构件的内力大小、位移变形情况等。
根据分析结果，评估结构的安全性和稳定性，进行必要的优化和调整。
可以尝试调整构件尺寸、材料参数等，以提高结构的性能。
第七步：施工图绘制在进行PKPM框架结构建模之后，可以根据分析计算的结果，绘制出相应的施工图和构件明细图。
这些图纸可以为实际施工提供参考和指导，确保结构的正确建造。
PKPM建模步骤
PKPM建模步骤PKPM（广义梁-库尔宾斯基轴侧力平衡法）是分析和设计结构的一种经典方法，广泛应用于建筑工程领域。
其建模步骤主要包括：1.建立模型准备阶段2.制定假设和参数设定阶段3.解决模型阶段4.分析和优化阶段5.模型校核和设计生成阶段下面将对每个步骤进行详细介绍。
第一步：建立模型准备阶段1.收集结构的几何形状和材料参数。
这包括建筑的平面布局图、剖面图、立面图以及相关的材料参数如弹性模量、截面性能等。
2.划定计算模型的边界条件。
根据结构的实际情况，划定结构模型的边界条件，包括固定支座、荷载作用点、约束条件等。
3.确定荷载情况。
根据设计要求和结构用途，确定结构所受到的静荷载、动荷载、温度荷载等。
4.选择合适的计算方法。
根据结构的复杂程度以及分析的目的，选择合适的计算方法和理论。
第二步：制定假设和参数设定阶段1.根据结构的实际情况，制定合理的假设条件。
如忽略结构的非线性行为、假设结构为刚性等。
2.确定材料参数。
根据结构所采用的材料，确定弹性模量、泊松比、截面形状、抗弯承载力等参数。
3.确定约束条件。
根据结构实际情况，确定固定支座、可移动支座或自由边界等约束条件。
第三步：解决模型阶段1.根据输入的几何形状、材料参数、边界条件和荷载情况，利用PKPM软件建立结构模型。
2.对建立的模型进行网格划分，选择合适的节点和单元，以便进行力的平衡计算。
3.建立主方程，利用力的平衡条件解决节点的位移和受力情况。
第四步：分析和优化阶段1.根据计算结果，对结构进行分析。
主要从结构的稳定性、静力学平衡、变形等方面进行分析。
2.对结构进行优化设计。
通过调整结构的几何形状、材料参数等，以达到结构的性能要求。
第五步：模型校核和设计生成阶段1.对计算结果进行校核。
校核主要包括验证计算所得的结构受力情况是否满足设计要求，并结合实际情况，判断结构的安全性和合理性。
2.生成详细设计和施工图纸。
根据校核结果，生成结构的详细设计和施工图纸，以供施工和监理使用。
PKPM毕业设计框架结构建模操作流程
新建工程
1、新建一个v工程文件夹
2件、目将录文，件双v夹击拖打动开至文
新建工程
2点、击输确入定工v创程建名工，程
建立模型 建立轴网
v 1、点击 正交轴网
2、输入 轴线距离
3、点击确 定创建轴网
建立模型 定义柱截面
1、切换到构件布置栏 2、点击柱
3、点击增加截面
4、输入柱截面
satwe 进行satwe计算
1、点击生 成数据+全 部计算进行 计算
后处理 查看文本结果
1、切换至 结果菜单栏
2、点击文本及计算书， 点击新版文本查看
后处理 查看图形结果
1、点击轴压比和配 筋查看图形结果
2、配筋结果的含义 查看stawe使用说明
4、点击确定增加线荷载
建立模型 布置梁上线荷载
2、点选相应 的梁进行布置
1、选择需要 布置的线荷载
建立模型 复制标准层
1、点击标 准层下拉框
2、选择添 加标准层
3、选择全部复制 4、点击确定增加标准层
建立模型 修改新标准层
1、选择需要编辑 的标准层，按前述 建模布置进行修改 编辑
建立模型 定义标准层信息 1、切换楼层菜单栏 2、选择全楼信息
5、点击确定创建
建立模型 布置柱截面
1、选择需要布置的截面
2、框选节点进行布置
建立模型 定义截面
3、输入梁截面
4、点击确定创建
建立模型 布置梁截面
1、选择需要布置的截面 2、框选轴线进行布置
建立模型 生成楼板
1、切换到楼板模块
2、点击生成楼板
建立模型 修改楼板
3、点击修改板厚
3、编辑各标准层材料信息
PKPM初学者建模详细过程
PKPM初学者建模详细过程PKPM（Pressured Key-point Plane Method）是一种广泛使用的结构分析和设计软件，适用于钢结构、混凝土结构、木结构和复合结构等多种结构类型。
作为初学者，以下是PKPM建模的详细过程：1.确定结构类型和目标：首先，根据设计要求，确定要进行建模的结构类型，例如钢结构或混凝土结构。
确定结构的目标，如荷载计算、变形分析或最优设计。
2.建立模型：在PKPM软件中，选择适当的结构模板，如梁、柱或框架，然后设置结构参数，如尺寸、材料特性和截面属性。
根据具体的结构，选择适当的单元类型，如梁单元、板单元或体单元。
3.输入荷载：根据设计要求，输入荷载的重要参数，如类型、大小和作用方式，如集中力、均布荷载或温度荷载。
根据结构以及适用的规范，将荷载应用于适当的位置和方向。
4.约束和加载：在PKPM软件中，设置结构的约束和加载条件。
约束包括支座、铰接连接、弹性约束等，加载条件包括荷载大小和时间。
确保约束和加载条件符合设计要求。
5.分析模型：进行结构分析。
在PKPM软件中，选择合适的分析方法，如静力分析或动力分析。
根据结构和加载条件，进行计算并生成结果。
6.检查计算结果：分析完成后，检查计算结果以验证结构的安全性和满足设计要求。
结果包括荷载反应、应力分布、变形情况等。
确保结果在规定的安全限制范围内。
7.优化设计（可选）：如果需要，可以根据计算结果对结构进行优化设计。
优化设计的目标包括减少材料使用量、降低结构重量或调整结构形态。
8.详细设计：根据计算结果和优化设计，进行结构的详细设计。
包括确定构件尺寸、截面属性、材料选择等。
确保设计满足结构的要求和规范。
9.输出结果：根据设计要求，选择合适的结果展示方式，如绘图、表格或报告。
输出结果包括结构尺寸、截面图、应力变化图、变形示意图等。
10.评估结构：根据计算结果、详细设计和输出结果，评估结构的安全性、可行性和可靠性。
确定结构是否满足设计要求，并进行必要的调整和修正。
[教学]PKPM建模步骤
![[教学]PKPM建模步骤](https://img.taocdn.com/s3/m/d9f5840d6ad97f192279168884868762cbaebb42.png)
PKPM建模步骤pkpm 初学者建模一般过程轴线输入――网格生成――构件定义――楼层定义――荷载定义――楼层组装――保存文件注意柱、梁、楼板截面的选取，在PMCAD中柱、梁、楼板截面定义用的着：[1]框架柱截面估算：高与宽一般可取（1/10~1/15）层高。
并可按下列方法初步确定。
1。
按轴压比要求又轴压比初步确定框架柱截面尺寸时，可按下式计算：[$micro]N = N/Acfc式中 [$micro]N ----- 框架柱的轴压比Ac -------框架柱的截面面积f c--------柱混凝土抗压强度设计值N---------柱轴向压力设计值柱轴向压力设计值可初步按下式估算:N = γgQSNα1α2β式中: γg -----竖向荷载分项系数Q---------每个楼层上单位面积的竖向荷载,可取q=12~14KN/m[$sup2]S--------柱一层的荷载面积N---------柱荷载楼层数α1------考虑水平力产生的附加系数,风荷载或四级抗震时α1=1.05,三~一级抗震时α1=1.05~1.15α2------边角柱轴向力增大系数,边柱α2 =1.1,角柱α2 =1.2β------柱由框架梁与剪力墙连接时,柱轴力折减系数,可取为0.7~0.8框架柱轴压比 [$micro]N 的限值宜满足下列规定:抗震等级为一级时, 轴压比限值 0.7抗震等级为二级时, 轴压比限值 0.8抗震等级为三级时, 轴压比限值 0.9抗震等级为四级及非抗震时, 轴压比限值 1.0Ⅳ类场地上较高的高层建筑框架柱,其轴压比限值应适当加严,柱净高与截面长边尺寸之比小于4时,其轴压比限值按上述相应数值减小0.05。
此外，高层建筑框架柱的最小尺寸hc不宜小于400mm,柱截面宽度bc 不宜小于350mm,柱净高与截面长边尺寸之比宜大于4[2]梁截面估算：梁高与跨度的关系主梁一般取为跨度的1/8~1/12次梁一般取为跨度的1/12~1/15悬挑梁一般取为悬臂长的1/6梁宽主梁 200，250，300……次梁200……跨度较小的厨房和厕所可以取到120，150……[3]楼板厚度估算：单向板：短边的1/35双向板：短边的1/40悬臂板：悬臂长的1/12同时要遵守混凝土规范10.1.1中对板的最小厚度规定在PMCAD中，不同结构层的输入和修改可以通过新建标准层和换标准层来实现，修改每层的“本层信息”，主要是材料和层高的修改，板厚可以先设置为100，后面具体修改。
PKPM框架结构建模流程
PKPM框架结构建模流程PKPM框架是一种常用的计算机辅助设计（CAD）软件框架，用于建立和分析结构工程模型。
它被广泛应用于建筑和土木工程领域，可以对结构的稳定性、强度和刚度等进行分析和计算。
下面将详细介绍PKPM框架的建模流程。
1.计划和准备在开始建模之前，需要进行规划和准备工作。
首先，明确建模的目标和需求，确定建模的范围和级别。
然后，收集和整理相关的设计资料，包括结构图纸、荷载数据、材料参数等。
根据设计要求，制定建模的计划和工作流程。
2.建立模型在PKPM框架中，常用的建模方法包括手动建模和导入模型。
手动建模是指通过在PKPM软件中逐个绘制元素和输入参数来构建结构模型。
导入模型是指通过从其他CAD软件或者PKPM预设模板中导入已有的模型。
根据建模的复杂程度和要求，选择合适的建模方法。
3.输入参数在建立模型后，需要输入相关的参数。
包括结构的材料参数、截面参数、构件的几何参数、荷载数据等。
PKPM框架提供了丰富的参数设置和输入方式，可以根据实际情况进行选择和调整。
4.设定边界条件边界条件是指结构模型的边界和约束条件。
在PKPM框架中，可以设定节点的固定支座、弹性支座和可调支座等。
通过设定合适的边界条件，可以模拟结构的实际工作状态。
5.进行分析计算在完成参数设置和边界条件设定后，可以进行结构的分析计算。
PKPM框架提供了静力分析、动力分析、稳定性分析等多种分析方法。
根据设计要求和工况情况，选择合适的分析方法进行计算。
6.结果检查和优化计算完成后，可以对计算结果进行检查和分析。
包括结构的位移、内力、应力等数据。
根据检查结果，可以对模型进行调整和优化。
如增加梁、柱或加强部分构件的尺寸，改变材料参数等。
7.输出结果和报告最后，可以将计算结果输出到报告或图纸中。
PKPM框架可以生成各种图表和图纸，包括荷载图、受力图、构件图纸等。
通过输出结果和报告，可以传达计算和分析的结果，为结构的改进和施工提供参考。
总结：PKPM框架结构建模流程主要包括计划和准备、建立模型、输入参数、设定边界条件、进行分析计算、结果检查和优化以及输出结果和报告等步骤。
PKPM建模步骤
PKPM建模步骤常识：1KN相当于100KG物体的重量，10KPa约等于1t/m²(即1m²上1t重的物体产生的压强)第一步：看建筑图要紧看轴线尺寸，柱位，墙的位置，楼梯的位置，建筑标高，室内外高差，层高，檐口的高度，看立面图确信层高，依照建筑平面图及利用功能确信荷载，依照建筑物的总高度确信抗震品级。
初步从建筑图中获取信息，估算外圈梁高，柱截面尺寸，板厚，和确信要建模型的标准层数。
一样情形下边柱和中柱尺寸做成一样。
结构高度是建筑标高减去面层的高度。
梁的截面尺寸，宜符合以下要求：截面宽度不宜小于200mm；截面高宽比不宜大于4；净跨与截面高度之比不宜小于4（抗规第60页）。
框架梁的经济跨度一样为6到8米。
框架结构主梁截面高度可按主梁计算跨度的十五分之一到十分之一确信，主梁截面的宽度可取主梁高度的二分之一到三分之一。
主梁比次梁至少高50mm。
当梁底距外窗顶尺寸较小时，宜加大梁高做至窗顶。
尽可能幸免长高比小于4的短梁，采历时箍筋应全梁加密，梁上筋通长，梁纵筋不宜过大。
梁宽大于350时，应采纳四肢箍。
柱的截面尺寸，宜符合以下要求：1.截面的宽度和高度，四级或不超过2层时不宜小于300mm，一二三级且超过2层时不宜小于400mm；圆柱的直径，四级或不超过2层时不宜小于350mm,一二三级且超过2层时不宜小于450mm。
2.剪跨比宜大于2（简支梁上集中荷载作用点到支座边缘的最小距离a与截面有效高度h之比）。
3.截面长边与短边的边长比不宜大于3。
（抗规第61页）。
所有框架柱的配筋要进行优化归并，减少柱的种类和钢筋的种类，而且柱配筋每一侧至少要有的放大系数，不能采纳pkpm自动生成的结果。
板厚取值：取板跨短边1/35——1/40，一样现浇板厚取100mm，屋面板厚取120mm。
异型板厚取110——150mm，一样取120mm。
开洞和板厚为零的区别：全房间开洞那么板上无荷载；板厚为零那么荷载仍然能够传递。
PKPM结构建模步骤01
结构建模：建筑模型和荷载输入：轴线输入（别忘轴线命名）——网格生成——楼层定义（依次：梁柱等构件布置，本层信息，本层修改，截面显示，偏心对齐等）——荷载输入，这样即建立起包括荷载材料几何信息的第一标准层——在第一标准层的基础上建立其它标准层——楼面恒活（建立荷载标准层）——设计参数——楼层组装（组装完可整楼模型看立体效果）——保存退出结构楼面布置信息：对各结构标准层进行开洞，板厚修改（如楼梯），悬挑板设置等，保存退出楼面荷载传导计算：对各荷载标准层荷载（如楼梯）修改，保存退出画结构平面布置图及板配筋图：结构平面布置图：选择楼层——参数定义（绘图参数）——重新绘图——标注尺寸（标注板厚、标柱截面、标梁截面）、轴线等——保存退出——图形编辑、打印及转换（打开T图，转换成DWG图）楼板配筋图：选择楼层——参数定义（配筋参数，绘图参数）——楼板计算（自动计算，计算结果可查看“计算面积、弯矩。
计算书”）——重新绘图——楼板钢筋——逐间布筋——保存退出SAT-8内力及配筋计算：1.、接PM生成SATWE数据（有两项必须执行，执行之后进行图形检查）2、结构内力、配筋计算3、PM次梁内力与配筋计算4、分析结构图形及文本显示梁柱施工图：1、梁归并2、梁平法施工图: 参数修改——绘制新图——标注(轴线)3、柱归并4、柱平法施工图: 参数设置——选择楼层——文字标注(轴线)5、图形编辑、打印及转换JCCAD基础施工图：一、基础人机交互输入1参数输入（基本参数，绘图）2荷载输入（荷载参数，附加荷载(加点荷载)，读取荷载（全部选择））3上部构件（拉梁）4 柱下独基（自动生成，阶形现浇）5 立体图显示6 结束退出二、基础平面施工图1 绘图参数2 标注尺寸，标注字符，标注轴线3 基础详图（插入详图，拉梁剖面）。
pkpm建模全过程
PKPM建模全过程出图容：说明，基础，柱配筋图，梁配筋图，板配筋图，必要的大样图。
调模型技巧：对于多层结构，首先保证前两阶周期为平动，第三阶为扭转，且扭转周期比基本周期要小于0.85；当扭转周期比基本周期大于0.85时，应保证第二周期为平动。
当第三周期为平动时，说明该方向的平动比较刚，即需要减弱该方向。
一、仔细查看建筑图，建模时应使建筑的外边线与结构模型齐平。
二、构件截面尺寸的确定：1.柱的截面尺寸：《抗规》6.3.5设计时可先估算一个尺寸，一般8m的柱距可采用400*400或者450*450即可。
2.梁的截面尺寸：《抗规》6.3.1主梁取：h=(1/10-1/15)l, b=(1/3-1/2)h;次梁：h=(1/12-1/20)l, b=(1/3-1/2)h ;l为跨度暖管井可直接去200*4003.板厚：《混规》9.1.2单向板：h=L0/30—L0/35 且h≧60mm；双向板：h=L0/40—L0/45 且h≧80mm；L0为计算跨度，可取支座中心线之间的距离和1.15Ln（净跨）两者的较小值（跨度为较小板宽）。
地下室顶板厚度不宜小于160mm，顶层楼板厚度不宜小于120mm。
《高规3.6.3》悬挑板：板厚取跨度的1/10.三、PMCAD建模1.轴线输入将CAD中的轴线导入PKPM：前提CAD中轴线必须在同一个图层上，量一下轴线长度是否与标注的相同即可。
步骤：TSSD打开建筑图——选中轴线，采用CX命令（恢复原图，点CX后右击）——W 命令建立外部块，并另存为04版——PKPM中PMCAD6 Autocad平面图向建筑模型转化——DWG转图——打开DWG，“轴网”命令并点击导入的轴网——转换成建筑模型数据——返回建模——保存退出——请选择中不选“清理无用的网格、节点”并确定——继续退出程序——PM12.构件输入1.先查阅《抗规》6.1.2确定抗震等级。
2.框架梁不须每根尺寸相同。
当梁的跨度较小时，梁高也不应取大。
PKPM建模步骤
PKPM建模步骤PKPM（People-Kind-Plan-Method）建模方法是一种基于系统论和行为学原理的系统建模方法，旨在帮助组织或团队解决复杂问题。
PKPM建模步骤主要包括人群洞察、情景构建、计划制定和方法选择四个阶段。
第一阶段：人群洞察（People Insight）在人群洞察阶段，关注的是找到并了解与问题相关的人群。
这可以包括组织内不同部门的员工、管理层、客户、供应商等。
通过与人群进行沟通、访谈和观察，收集他们的需求、期望、认知、价值观等信息。
这个阶段的目的是确保建模过程的参与者能够代表并理解问题的不同利益相关方。
步骤1：确定研究对象首先，明确问题所关注的范围，确定要研究的组织或团队。
步骤2：收集背景信息收集关于组织的背景信息，包括组织的结构、业务模式、人员组成等。
同时也要了解行业和市场的特点，以及组织所处的竞争环境。
步骤3：确定关键利益相关方识别与问题相关的关键利益相关方，并进行详细的人群洞察。
这可能涉及到访谈、问卷调查、焦点小组讨论等方式。
步骤4：分析洞察结果整理和分析与问题相关的人群洞察结果，发现他们的需求、期望、行为、感受等方面的共性和差异。
第二阶段：情景构建（Kind Scenarios）在情景构建阶段，关注的是根据人群洞察结果，构建问题的情景和假设。
通过情景构建，可以更好地理解问题的复杂性和多样性。
同时，情景构建也有助于发现问题的根本原因和相关因素。
步骤1：整理洞察结果整理和归纳人群洞察的结果，提炼出核心观点和共性要素。
步骤2：构建情景和假设根据人群洞察的结果，构建与问题相关的情景和假设，并进行逻辑推理，进一步挖掘问题背后的深层次原因和因果关系。
步骤3：验证和修正情景和假设与关键利益相关方进行沟通和讨论，验证和修正构建的情景和假设。
第三阶段：计划制定（Plan Development）在计划制定阶段，关注的是根据情景构建的结果，制定解决问题的计划和策略。
通过制定计划，可以更好地理解问题的复杂性和多样性。
PKPM初学者建模详细过程
PKPM初学者建模详细过程PKPM（Peking University Physical Modeling）是一种用于桥梁结构有限元分析的软件，它是在微软的Windows操作系统上开发和使用的。
PKPM的初学者建模过程需要以下几个步骤：1.准备工作：在开始建模之前，首先需要根据实际情况收集一些基本信息，如结构的尺寸、材料参数等。
另外，你还需要预先准备好PKPM软件的安装包，并确保你的电脑已经安装了Windows操作系统。
2.新建项目：打开PKPM软件后，点击“新建”按钮，进入项目新建界面。
在该界面上，你需要输入项目的名称、单位制系、荷载组合等基本信息。
确定完成后，点击“确定”按钮。
3.绘制结构：在新建的项目中，点击左侧的“构件库”按钮，进入构件库界面。
在该界面上，你可以选择不同的构件形状，并在图纸中进行绘制。
你需要点击“新增”按钮，再选择构件类型，然后选中工作区域，在绘图界面上绘制出你需要的结构形状。
4.质量分析：在绘制结构之后，你需要进行质量分析以保证结构的合理性和稳定性。
点击顶部的“质量控制”按钮，选择“修改结构”选项。
在该选项中，你可以检查和修正结构的不合理部分，如无效节点、分离构件等。
5.构件属性：在绘制结构的同时，你还需要设置各个构件的属性，如材料、断面等。
点击左侧的“属性”按钮，进入属性界面。
在该界面上，你可以选择不同的构件，并设置其相应的属性。
例如，在设置材料属性时，你需要输入材料的弹性模量、泊松比等参数。
6.荷载设置：完成结构的绘制和属性设置后，你需要给结构添加荷载。
点击顶部的“荷载组合”按钮，进入荷载组合界面。
在该界面上，你需要选择不同的荷载类型，并设置其大小、位置和作用方向。
你需要根据实际情况合理选择荷载类型，并进行相应的设置。
7.边界条件：在设置完荷载后，你还需要为结构设置边界条件。
边界条件是指结构的约束条件，如固定节点、荷载节点等。
点击顶部的“边界条件”按钮，进入边界条件界面。
PKPM建模步骤
PKPM建模步骤PKPM是英文名Peking University Pre-stressed Concrete Structure Analysis and Design Program的缩写，意为北京大学预应力混凝土结构分析和设计程序。
它是用于计算混凝土结构受荷情况的软件。
本文将详细说明PKPM建模步骤。
一、建立新模型打开PKPM软件后，单击“新建”按钮，进入新建模型操作界面。
导入建筑设计的CAD 文件，根据设计图纸的尺寸确认模型的空间大小。
二、设置梁、柱等构件通过PKPM工具栏的功能按钮，实现添加构件、调整构件属性等功能。
按照原始设计图纸上的尺寸和形状来设置梁、柱等构件的位置。
三、确定荷载及边界条件在PKPM中，荷载是以节点形式存在的，即需要先定义节点再将荷载作用于节点。
在模型中加入荷载并设置边界条件。
最常见的荷载类型包括自重、活载和风载等。
四、设置预应力预应力是指在混凝土中施加的力，在构件受力后对其产生的压应力能够抵消外部作用力，增强混凝土的承载能力。
要在PKPM中设置预应力，需要先定义预应力筋的位置及数量，然后设置内外侧力、有效截面及预应力值等。
五、设置连接节点如果模型中存在连接节点，需要将其添加到PKPM中。
连接节点是指结构中两个构件的连接部分，通常需要考虑它们受力后的变形情况。
六、进行分析计算建立完PKPM模型后，需要进行分析计算来验证设计方案的合理性。
通过PKPM中的力学分析进行各种不同局部的验算，确保结构强度、刚度、稳定性等符合设计要求。
七、结果验证PKPM能够提供丰富的计算结果，其中包括各个构件的受力状态、截面强度等数据。
根据这些结果进行结构评估和优化，保证结构的安全性和经济性。
八、结果导出结果导出是PKPM的重要功能之一，它能够把分析结果按照要求进行导出，方便后续分析处理。
总之，PKPM是建筑工程中常用的计算工具之一，通过熟练掌握PKPM建模流程能够提高建筑设计的精确度和效率。
PKPM建模步骤
PKPM建模步骤常识：1KN相当于100KG物体的重量，10KPa约等于1t/m²(即1m²上1t重的物体产生的压强)第一步：看建筑图主要看轴线尺寸，柱位，墙的位置，楼梯的位置，建筑标高，室内外高差，层高，檐口的高度，看立面图确定层高，根据建筑平面图及使用功能确定荷载，根据建筑物的总高度确定抗震等级。
初步从建筑图中获取信息，估算外圈梁高，柱截面尺寸，板厚，以及确定要建模型的标准层数。
一般情况下边柱和中柱尺寸做成一样。
结构高度是建筑标高减去面层的高度。
梁的截面尺寸，宜符合下列要求：截面宽度不宜小于200mm；截面高宽比不宜大于4；净跨与截面高度之比不宜小于4（抗规6.3.1 第60页）。
框架梁的经济跨度一般为6到8米。
框架结构主梁截面高度可按主梁计算跨度的十五分之一到十分之一确定，主梁截面的宽度可取主梁高度的二分之一到三分之一。
主梁比次梁至少高50mm。
当梁底距外窗顶尺寸较小时，宜加大梁高做至窗顶。
尽量避免长高比小于4的短梁，采用时箍筋应全梁加密，梁上筋通长，梁纵筋不宜过大。
梁宽大于350时，应采用四肢箍。
柱的截面尺寸，宜符合下列要求：1.截面的宽度和高度，四级或不超过2层时不宜小于300mm，一二三级且超过2层时不宜小于400mm；圆柱的直径，四级或不超过2层时不宜小于350mm,一二三级且超过2层时不宜小于450mm。
2.剪跨比宜大于2（简支梁上集中荷载作用点到支座边缘的最小距离a与截面有效高度h之比）。
3.截面长边与短边的边长比不宜大于3。
（抗规6.3.5 第61页）。
所有框架柱的配筋要进行优化归并，减少柱的种类和钢筋的种类，并且柱配筋每一侧至少要有1.2的放大系数，不能采用pkpm自动生成的结果。
板厚取值：取板跨短边1/35——1/40，一般现浇板厚取100mm，屋面板厚取120mm。
异型板厚取110——150mm，一般取120mm。
开洞和板厚为零的区别：全房间开洞则板上无荷载；板厚为零则荷载仍然可以传递。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PKPM建模步骤
常识：1KN相当于100KG物体的重量，10KPa约等于1t/m²(即1m²上1t重的物体产生的压强)
第一步：看建筑图
主要看轴线尺寸，柱位，墙的位置，楼梯的位置，建筑标高，室内外高差，层高，檐口的高度，看立面图确定层高，根据建筑平面图及使用功能确定荷载，根据建筑物的总高度确定抗震等级。
初步从建筑图中获取信息，估算外圈梁高，柱截面尺寸，板厚，以及确定要建模型的标准层数。
一般情况下边柱和中柱尺寸做成一样。
结构高度是建筑标高减去面层的高度。
梁的截面尺寸，宜符合下列要求：截面宽度不宜小于200mm；截面高宽比不宜大于4；净跨与截面高度之比不宜小于4（抗规6.3.1 第60页）。
框架梁的经济跨度一般为6到8米。
框架结构主梁截面高度可按主梁计算跨度的十五分之一到十分之一确定，主梁截面的宽度可取主梁高度的二分之一到三分之一。
主梁比次梁至少高50mm。
当梁底距外窗顶尺寸较小时，宜加大梁高做至窗顶。
尽量避免长高比小于4的短梁，采用时箍筋应全梁加密，梁上筋通长，梁纵筋不宜过大。
梁宽大于350时，应采用四肢箍。
柱的截面尺寸，宜符合下列要求：1.截面的宽度和高度，四级或不超过2层时不宜小于300mm，一二三级且超过2层时不宜小于400mm；圆柱的直径，四级或不超过2层时不宜小于350mm,一二三级且超过2层时不宜小于450mm。
2.剪跨比宜大于2（简支梁上集中荷载作用点到支座边缘的最小距离a与截面有效高度h之比）。
3.截面长边与短边的边长比不宜大于3。
（抗规6.3.5 第61页）。
所有框架柱的配筋要进行优化归并，减少柱的种类和钢筋的种类，并且柱配筋每一侧至少要有1.2的放大系数，不能采用pkpm自动生成的结果。
板厚取值：取板跨短边1/35——1/40，一般现浇板厚取100mm，屋面板厚取120mm。
异型板厚取110——150mm，一般取120mm。
开洞和板厚为零的区别：全房间开洞则板上无荷载；板厚为零则荷载仍然可以传递。
第二步：建立模型
建立工作目录，进入PKPM软件中的PMCAD，定轴网，布置梁柱。
第三步：荷载输入
楼梯间一般定义板厚为零
若勾选自动计算现浇楼板自重，则只需输入附加恒载即可，附加恒载，住宅取1.5KN/m²,商铺取2.5 KN/m²,楼梯取7 KN/m²。
活载查荷载规范，一般民用住宅，宿舍，办公楼2KN/m²，食堂餐厅2.5KN/m²，非上人屋面0.5KN/m²，上人屋面2.5KN/m²，消防楼梯3.5KN/m²。
屋面恒载可取4KN/m²
楼梯间的导荷方式为对边导荷
梁上荷载主要是墙重及其他作用与梁上的荷载，自定义荷载数值，然后布置到梁上，梁上无活荷载
SATWE参数设置
混凝土容重考虑抹灰等，一般框架结构取26KN/m²，框剪结构取27KN/m²，纯剪力墙结构取28KN/m²
梁柱板保护层厚度：梁一般为25mm；柱一般为30mm；板一般为15mm。
一般认为计算振型个数应该大于9，多塔结构振型应该更多些，但应该注意一点，此处指定的
计算振型数不能超过结构固有的的计算振型数
周期折减系数，因填充墙与框架结构相连会降低结构的自振周期，故应进行周期折减；纯框架结构根据实际情况取值0.6到0.8，填充墙越少系数越大
X，Y向结构基本周期在第一次参数设置时取程序默认值，待计算后再修正
考虑偶然偏心，初始建模时应勾选（A：位移比超过1.2 时，则考虑双向地震作用，不考虑偶然偏心。
B：位移比不超过1.2 时，则考虑偶然偏心，不考虑双向地震作用。
）
分析与设计参数补充定义设置完成后，进行特殊构件补充定义设置，一二三级框架需定义角柱（采取内力放大的抗震措施，抗震等级为四级的框架结构中，规范对角柱的内力放大系数未进行规定，因此定义与否对程序计算的结果影响不大），每一个标准层都要定义
然后执行第六步骤生成SATWE数据文件及数据检查
接着进行结构内力和配筋的计算
注意检查第一平动周期（1，2，3振型），按照抗规，第一扭转周期值（即3振型号所对应的周期值）与第一平动周期值（即1号振型所对应的周期值）的比值小于0.9
结构位移值应满足抗规表5.5.1所列的弹性层间位移角限值所规定的数值，X，Y向应同时满足第一次建模完成计算后，将图形文件检查中的周期、地震力与振型输出文件中生成的文档中，把考虑扭转耦联时的振动周期(秒)、X,Y 方向的平动系数、扭转系数目录下振型号1的周期重新输入到分析与设计参数补充定义中的风荷载信息中X，Y向结构基本周期，然后再重新计算梁柱施工图绘制
G0.4-0.4表示箍筋加密区和非加密区的配筋面积，单位是平房厘米
10-3-0表示梁上部钢筋在梁左中右端的钢筋面积（单位cm²），可以依此选筋
8-8-12表示梁下部钢筋在梁左中右端的钢筋面积
VT2-0.2表示梁的受扭筋，2表示受扭筋的面积，0.2表示受扭箍筋的面积
基础设计过程
一般在进行摩擦桩基础的设计时才执行JCCAD主菜单1进行地质资料的详细输入，否则直接执行JCCAD主菜单2进行基础人机交互输入，调用程序自带的地质资料文件进行基础设计。
如果不进行基础沉降计算，地质资料可以不必输入（地质资料的数据输入需有地勘报告）
全国地区的地基承载力宽度修正系数为0（即不修正），深度修正系数为1（即修正）
基础底板混凝土不宜大于C30，一是没用，二是容易出现裂缝
在满足地基稳定和变形要求的前提下，基础宜试埋。
除岩石地基处，基础埋深不宜小于0.5m。
筏形和箱形基础的埋置深度，应满足地基承载力、变形和稳定性要求。
天然地基上的箱形和筏形基础的埋置深度不宜小于建筑物高度的1/15；桩箱或桩筏基础的埋置深度（不计桩长）不宜小于建筑物高度的1/18～1/20。
完成基础人机交互输入后，得到的结果，如果是地基梁修正后平均承载力大于底板平均反力（含基础自重），则说明基础设计是合理的
楼梯
楼梯梯段板板厚一般取1/25到1/30的跨度，楼梯要提供挠度计算书，挠度不能小于1/200。
