电子台秤 校验记录表
校驗記錄表地點﹕
地址﹕
电子皮带秤管理制度
电子皮带秤管理实施细则 批准： 审核： 编写： 大唐长春第二热电有限责任公司 二〇一二年十一月一日 电子皮带秤管理实施细则 第一章总则 第一条为加强电子皮带秤的计量管理，提高电子皮带秤的计量精度，保证其处于良好的运行状态，精确计量入炉煤量，特制订本办法。 第二条本办法适用于大唐长春第二热电有限责任公司。 第二章电子皮带秤管理职责 第三条运行管理部和设备管理部是电子皮带秤管理的职能部门，分别指定管理人员负责电子皮带秤的管理。 第四条运行管理部负责电子皮带秤使用过程和设备可靠性的管理，对电子皮带秤使用过程具有指导、监督、检查及考核权。 第五条设备部负责公司电子皮带秤的检修技术管理与设备分工，对各分场皮带秤检定与检修工作具有指导、监督、检查及考核权。 第六条热控分场负责电子皮带秤的校验，做好电子皮带
秤的原始数据记录，负责所管辖部分日常管理、维护和保养工作，保证皮带秤的准确、可靠和稳定。 第七条燃运分场作为电子皮带秤的使用单位，负责设备检查与维护，为电子皮带秤的校验和检修提供条件。 第三章电子皮带秤使用与维护保养 第八条燃运分场要保证皮带秤所在皮带机的运行状态良好，防止由于皮带跑偏造成物料偏向一侧，改变称重传感器受力引起称重桥路输出误差导致测量误差，此外皮带跑偏还会影响计量仪表的零点漂移。皮带的跑偏量应控制在60毫米以内。 第九条燃运分场每班接班后和交班前由运行人员对皮带秤秤架进行清扫，确保秤架无积煤、卡煤及矸石，防止秤上附加力影响计量精度。 第十条燃运分场要保证称重区内托辊的运行状态完好，不得缺少，托辊运转平稳无卡滞，无窜轴，无移位、歪斜；托辊架要端正，不得随意调整托辊架的距离，保证秤区托辊架间距一致，使用规格一致，减少皮带跳动产生阶越或脉冲信号对皮带秤计量精度的影响。 第十一条燃运分场每次粘补、更换五段皮带时，要确保皮带的粘接质量，接头要平滑，不能打金属卡子。粘接一天后通知维护分场对电子皮带秤精度进行复核，并对电子皮带秤重新进行零点校验标定，维护分场皮带秤管理人员对所辖
电子皮带秤实物标定方法
皮带秤标定方法 电子皮带秤校准方式的比较 赛摩公司参照GB/T7721-2007（连续累计自动衡器），经过多年累积的现场工作经验，得出以下实物校验的方式方法： 1、建立测试周期 测试周期应不小于3周或不低于6分钟且应取整数圈。测量皮带一周长度，精确到毫米。在皮带上做一显著标识，开启皮带并以最大速度运行，当标识通过某一参考点时，用秒表开始测量皮带整数圈的运行时间。 通过面板上的菜单键选择主菜单2——校准数据——确定并按面板上的上下箭头键选择——建立测试周期——手动——输入皮带一周长度（米）——确定——输入运行周数3周——确定——输入3周运行的时间（秒）——确定后仪表自动根据输入的倒计时运行，运行完毕后仪表自动计算并存储输送机的最大速度。测试周期建立完毕。 2、零点调试
零点调试前让皮带先运行至少半小时，再开始调零。零点校准至少要运行5次，以观察零点稳定性，正常后记录零点值。 通过面板上的菜单键选择主菜单1——零点校准——选择开始后仪表自动按倒计时运行，运行完毕后在屏幕上自动显示本次零点校准的误差，零点误差应小于%。 3、物料标定 （1）物料准备：准备满足皮带秤标定用的物料量。 （2）控制衡器：物料标定的控制衡器采用磅秤。 （3）物料重量控制：根据“连续累计自动衡器（电子皮带秤）国家计量检定标准（JJG195-2002）”规定，试验物料量不小于最大流量下1小时累计载荷的2%，贵厂最大流量为100吨/小时，因此试验物料量应不小于2吨。 （4）物料流量控制：按检定标准规定，试验物料流最应在20%最大流量和最大流量之间，即在20t/h和100t/h之间。 （5）启动皮带调好零点后，将按规定范围的流量和重量的物料从秤体上通过，且须在测试周期内将物料放完；将通过秤体的全部物料用磅秤称重，并记录。重复做3到4次以观察其重复性。 （6）操作步聚：实物校准时选择菜单1——选择实物校准——选择开始——选择继续——然后开始下料，待物料下料结束后，请不要直接选择完成结束，待仪表运转一个周期或者一个周期的整数倍后选择完成结束。 （7）实物校准结束，输入实际重量后请按照仪表提示进行操作，最终显示本次校准的误差。如误差超过标准（±%），则应检查秤体的机械部分和输煤系统是否正常，找出影响精度的原因并排除，重新标定；如误差在允许的范围内（±%），记录标定结果和间隔值。皮带秤即可投入使用。 4、最后应详细认真地填写皮带秤的现场调试报告。 5、实物标定要注意： （1）准备物料时把好称量关！ （2）物料通过皮带秤前保证没有洒料、存料现象！

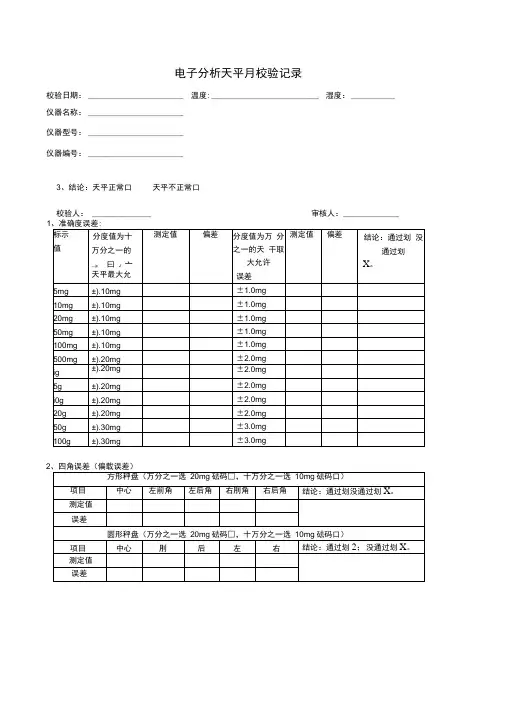

电子天平期间核查规程及记录
电子天平期间核查规程 及记录 Document number：NOCG-YUNOO-BUYTT-UU986-1986UT
物理检测组电子天平期间核查规程 1. 编制目的 保障检测中心电子天平的正常运行，在两次检定/校准之间，进行期间核查，验证该设备是否保持检定/校准时的状态，确保其检验数据数据的有效性和准确性。 2. 适用范围 适用于本中心内部适用AG204AR2140等电子天平的期间核查。 3. 检查项目 电子天平示值误差、重复性误差、偏载误差与最大称量。 4. 检查依据 4.1 JJG1036-2008《电子天平鉴定规程》电子天平使用说明书 5. 标准器具 2F 等级标准砝码：1mg ～500g 6.检验方法 天平的示值误差 在仪器正常工作条件下，记录不同载荷点时天平示值。并按下式计算天平示值误差。 0E E -=天平示值误差（1） E —加载时天平示值；0E —加载的标准砝码质量。 天平重复性误差 在仪器正常工作条件下，用规定载荷的标准砝码重复称量10次，记录天平示值，并按下式计算天平重复性误差。 min max E E -=天平重复性误差（2） max E —加载时天平示值误差的最大值；min E —加载时天平示值误差的最小值。
天平偏载误差 在仪器正常工作条件下，将规定载荷点的标准砝码分别置于天平四个边角及中心位置，记录天平的示值，并按式（1）计算天平的偏载误差。 天平最大称量 在仪器正常工作条件下，添加210g标准砝码，记录天平示值。 7.评定 天平核查项目符合表1要求，则判定天平正常。 8.核查周期 在两次检定/校准之间，建议每隔两个月核查一次。 9.相关记录 电子天平期间核查记录。 表1电子天平技术要求 编制：审核：批准： 物理检测组 电子天平期间核查记录
电子皮带秤检定标准
电子皮带秤检定标准 一技术要求 1皮带秤应按照国家电子皮带秤标准及有关技术文件制造。修理用的配件应符合有关图纸的技术要求。 2标志 2.1在皮带秤称体的明显处，应有下列标志 2.1.1制造厂家的商标 2.1.2皮带秤的名称 2.1.3规格型号 2.1.4准确度 2.1.5出厂编号 2.1.6制造年月 2.1.7额定流量 3称体 3.1称重框架应牢固，可靠，在满载运行时，不应有影响计量性能的变形 3.2主，从滚筒应转动灵活，平稳，皮带与滚筒间无明显滑动，并配备皮带张力调节装置。托辊，滚筒与皮带相切的素线应在同一平面内，其直线度误差应不大于0.5MM,滚筒径向跳动应不大于0.3MM，同轴度误差不大于0.2MM。 3.3环形皮带必须采用无接头环带，整条环带的厚薄只差不能超过标称厚度的1/10.
4称重传感器 称重传感器必须密封，引出线不应有外伤和松动现象。其技术参数和对应等级符合称重传感器检定规程的技术要求并应满足皮带秤计量准确度的要求 5计量及控制仪表 5.1计量、控制仪表外壳、面板铭牌均应清洗完好，各标志符号、文字应清楚。 5.2各控制按钮、旋钮、开关均应安装牢固，无松动现象，并操作自如 5.3流量显示及累计值显示应清晰并标明计量单位。流量单位采用g/S ,kg/min或t/h；累计值单位采用kg或t。 6整机参数 6.1皮带秤的有效流量：额定流量的（20-100%） 二检定条件 7检定的环境要求 7.1环境温度：0-35度 7.2现对湿度：<85% 7.3大气压力：86-106KPa 8供电电源 8.1电源电压范围：交流187V-240V； 8.2电源频率：50HZ; 9附近无强磁场干扰
电子天平期间核查规程及记录
物理检测组电子天平期间核查规程 1. 编制目的 保障检测中心电子天平的正常运行，在两次检定/校准之间，进行期间核查，验证该设备是否保持检定/校准时的状态，确保其检验数据数据的有效性和准确性。 2. 适用范围 适用于本中心内部适用AG204 AR2140 等电子天平的期间核查。 3. 检查项目 电子天平示值误差、重复性误差、偏载误差与最大称量。 4. 检查依据 4.1 JJG 1036-2008《电子天平鉴定规程》 电子天平使用说明书 5. 标准器具 2F 等级标准砝码：1mg ～500g 6. 检验方法 天平的示值误差 在仪器正常工作条件下，记录不同载荷点时天平示值。并按下式计算天平示值误差。 0E E -=天平示值误差 （1） E —加载时天平示值； 0E —加载的标准砝码质量。
天平重复性误差 在仪器正常工作条件下，用规定载荷的标准砝码重复称量10次，记录天平示值，并按下式计算天平重复性误差。 min max E E -=天平重复性误差 （2） max E —加载时天平示值误差的最大值； min E —加载时天平示值误差的最小值。 天平偏载误差 在仪器正常工作条件下，将规定载荷点的标准砝码分别置于天平四个边角及中心位置，记录天平的示值，并按式（1）计算天平的偏载误差。 天平最大称量 在仪器正常工作条件下，添加210g 标准砝码，记录天平示值。 7. 评定 天平核查项目符合表1要求，则判定天平正常。 8. 核查周期 在两次检定/校准之间，建议每隔两个月核查一次。 9. 相关记录 电子天平期间核查记录。 表1 电子天平技术要求
编制： 审核： 批准： 物理检测组 电子天平期间核查记录 1 天平的示值误差 从零载开始逐渐加到天平的最大加法配衡（能达到最大载荷最好）再逐渐地 卸下荷载直至零在下表中记载相关数据。并按公式： 0E E -=天平示值误差计算，式中:E —加载时天平示值；0E —加载的标准砝码质量。
电子皮带秤(链码)校准规范
**********公司 电子皮带秤（链码）校准规范
一、概述： 为保证在现场进行电子皮带秤校准的量值准确可靠，校准结果达到公正、客观、准确，特制定本校准规范。 二、引用文献 国家计量检定规程JJG195-2002连续累计自动衡器（皮带秤）。 三、适用范围 本规范适用于京唐公司赛摩链码电子皮带秤的校准工作。 四、校准前准备 1、校准前必须按《管理规定》的要求，与生产厂取得联系，拿到操作牌，并按生产厂的规定做好相应的标识。 2、校准设备、工具和其它辅助材料的准备。 必要的校准设备和标准链码，确认其精度等级范围； 标准数字万用表； 测速仪器； 绝缘电阻测试仪； 对讲机一套； 通用仪器调试工具、扳手； 其它辅助材料如干净的毛刷、软布等。 3、检查传感器，测速等接线应无破损、短路、开路的迹象且接触良好。 4、校准前皮带秤的外观检查 确认皮带秤外型结构完好，制造厂名、商标、秤的名称、规格型号、额定流量、准确度等级、指示器分度值、出厂编号、制造年月、制造许可证标志； 仪器设备外露件应无松动和机械损坏，信号线、电源线、接地线各端子应连接可靠； 对秤目测检查四周间隙内不得有异物； 称重传感器是否有异物卡靠； 传感器输出是否正常，皮带运转有无跑偏，皮带托辊是否全部接触与皮带运
转正常。 五、校准 校准前对仪表预热30分钟，同时输送机承受负荷运行一段时间后，方可进行校检。其步骤及方法如下： 1、皮带速度变化率 （1）速度测量，空称运行五整圈后，停止运行，在皮带直线段上用卷尺量取一定的长度，并在首尾划定标记，然后开动输送机运转一整圈，当皮带首尾标记与皮带机机架上的固定标记重合时，打开秒表记时，当尾标记与固定标记重合时停秒表，读取示值，依次测量三次，取算术平均值，为皮带的运行速度V 0 。 V 0＝L/T 0 式中: L 所量皮带长度（米） T 0 运行时间（秒） （2）速度变化率的计算 按上述方法检测输送机在60%最大流量下，输送物时的皮带速度V 1，则皮带速度变化率为： St= ?100% 所得结果应不大于额定速度的±5％。 2、皮带全长的测定 用钢卷尺在皮带机直线段上正确地测出皮带一周的长度（测定误差在±1/1000以上）。 3、零点调整 （1）皮带上为空载，确认皮带机周围安全后，运行皮带机； （2）把积算器的工作方式置为“零”的位置； （3）按下“零点校准”键，选择自动，校正灯亮，零点的变化被显示在累积器上； （4）当输入脉冲达到设定值时，自动停止计量，零点误差将显示在累积器 V 0 -V 1 V 1
皮带秤检定规程
前言 本规程依据JJG195—2002《皮带秤检定规程》制定的。该规程等效采用国际法制计量组织（OIML）非自动衡器国际建议R76。 检定记录可参照JJG195—2002《皮带秤检定规程》制定。 由于水平有限，此规程在编写过程中难免出现许多不适当之处，望专家和同行们提出宝贵意见。
目录 1 适用范围 (1) 2 概述 (1) 3 计量技术要求 (1) 4 检定条件 (9) 5 检定项目和检定方法 (10) 6 检定结果处理和检定周期 (13)
电子皮带秤检定规程（试行） 1 适用范围 本规程适用于公司范围内用于安装、使用中和修理后的各种策略式累计计量皮带秤（以下简称皮带秤）的检定。 皮带秤是安装在皮带输送机的适当位置上，对散装物料自动地进行快速、连续、累计称量的计量器具。皮带秤称重系统由称重框架、称重传感器、测速传感器和称重指示控制器四大部分组成。 2 术语 JJG555-1996《非自动秤通用检定规程》的部分术语适用于本规程，为便于计量检定，特引用其计量管理中的部分术语。 2.1 检定 为评定秤的计量性能，确定其是否符合法定要求所进行的全部工作。 2.2 首次检定 对从未检定过的秤所进行的检定。 注：首次检定包括：新制造、新安装的检定。 2.3 随后检定 首次检定后的检定。 注：随后检定包括： a 周期检定； b 修理后检定； c 新投入使用强制检定的秤使用前申请的检定； d 周期检定有效期未到前的检定。该检定通常是根据被检单位或使用者的要求。
2.4 使用中检验 检验使用中的秤是否符合计量检定规程的要求；是否处于良好的工作状态；使用是否正确、可靠。通常使用中检验是一种监督性检验。 3 计量技术要求 3.1、皮带输送机 3.1.1 皮带输送机的制造和安装。 皮带输送机的制造和安装应符合国家标准《带式输送机技术条件》要求。 3.1.2 皮带输送机的基本参数 3.1.2.1 倾角 3.1.2.1.1 I、Ⅱ级秤≤6o。 3.1.2.1.2 Ⅲ、Ⅳ级秤≤18o。同时，倾角应保证物料在输送中无滚动和滑动。 3.1.2.2 三节槽形托辊组的槽角≤30o。 3.1.2.3 皮带长度 皮带展开长度一般取下列两值中的较少者。 3.1.2.3.1 长度≤200m 3.1.2.3.2 皮带在额定速度下运行3.0min的位移量。 3.1.2.4 皮带跑偏量不大于带宽的6%。 3.1.3 其它要求： 3.1.3.1 在输送过程中，物料在皮带上无粘留、阻塞、溢漏。 3.1.3.2 皮带接头不得超过三个，各速度段皮带的型号、规格应一致。 不能用金属卡子连接，应粘接。接缝与皮带侧边夹角不大于45o. 3.1.3.3 皮带每单位长度的质量应基本恒定，对于Ⅰ、Ⅱ级秤，其变化量应小于皮带单位长度平均质量的5%。对于Ⅲ、Ⅳ级秤，应小于皮带单位长度平均质量的10%。
电子皮带秤在配料系统中的维护与校验
电子皮带秤在配料系统中的维护与校验 本文结合了5台电子皮带秤在实际使用中出现的情况，总结了如何对电子皮带秤进行使用和维护；对出现的故障给出了产生的原因，并结合实际例子，给出了故障的排除方法。 标签：配料系统；电子皮带秤；维护；校验 莱钢集团矿山建设有限公司链篦机—回转窑氧化球团生产线于2004年7月建成投产，设计年产氧化球团60万吨。在各生产工序中，配料处于生产工艺的第一道工序，根据原料结构的不同适时调整原料的配比来保证整个工艺的稳定。因此原料配比的调控在整个生产过程中至关重要。电子皮带称的运行精度与运行稳定性在配料系统的运行中起到关键作用。 我厂配料系统由5台带式称重给料机和1台螺旋式称重给料机组成，由徐州三原称重技术有限公司负责安装调试。配料系统安装运行近10年来，经过日常维护计量误差仍保持在合理范围之内，系统运行稳定。 配料系统由称重控制显示器、工控机、称重程序、变频器组成，可通过控制显示器与变频器调速实现自动调节。应用于配料系统的拉氏皮带称与用于其它场合的皮带秤的工作原理相同，日常维护与管理也存在相同之处。但与其它用于物料结算的皮带秤在日常使用中过程中对精度的要求又有所不同。 1 影响拉式皮带秤精度的因素 1.1影响皮带秤精度的误差包括静态误差与动态误差。静态误差在皮带秤秤体安装时已经确定，皮带秤的安装误差。因此在皮带秤的日常使用过程中对动态误差的控制在保证皮带秤精度上起到关键作用。动态误差产生的原因是多方面的，根据实际使用过程中产生影响的主要因素有以下几种：物料的不均匀与冲击力造成的误差，皮带跑偏造成的误差，校准误差，环境影响带来的误差。 1.2物料的不均匀对称重传感器带来较大范围的弹性变化影响测量精度，物料的冲击对于皮带秤支架刚性的影响，皮带的振动也都影响计量的精度。针对上述情况，要合理的调整原料仓出口闸板的高度，我厂在实际的配料过程中要求不得随意改变闸板的高度，料流稳定，高度合理，皮带秤运行速度适中。并及时清理原料中的杂物。保证原料仓内合理的料位，原料仓内原料不得少于1/3，保证原料入仓下落时不得对皮带造成较大冲击。 1.3皮带跑偏是造成误差最常见也是作重要的原因之一，由于用于拉式皮带秤的秤架长度相对较短，皮带长度较短，因此皮带跑偏对于计量的影响很大，因此加强日常的检查很重要，发现皮带跑偏及时调整，保证物料位于皮带的中间位置，使称重传感器受力均匀，信号准确稳定。
电子皮带秤校验装置
电子皮带秤校验装置方案 一、实物校验装置 1、概况 本技术涉及的电子皮带秤实物校验装置主要应用于高精度电子皮带称的标定，装置主要有称重斗、电动料门、称重传感器、称重显示仪表、缓冲千斤顶、结构框架、校验砝码及其砝码提升机、电控柜等构成。 2、实物校验装置主要参数： 2.1最大量程的确定：实物校验装置最大量程的确定取决于电子皮带称的最小累计载荷， 最小累计载荷将不得小于下列数值的最大者：●最大流量下一小时累计量的2%；●皮带转一周，在最大流量时得到的载荷量；●对于0.5级称与800个累计分度值相应的载荷量； 对于皮带最大额定流量为720t/h而言对应的数值分别为14.4t/**t/8.0t(其中**因用户数据缺失空缺)，选其大者为14.4t,归整后可选为15吨。 2.2精确度等级及最大允许误差：正常使用情况下1/1000精度，最大允许误差±1.5e。 2.3最大安全负荷：18.75吨。 2.4称重传感器：量程：10吨；数量：四只；综合精度：不小于0.02%。 2.5实物校验装置设置1t校验砝码4支，可通过替代法完成精度校验和安全性校核。 3、性能特点： 3.1自动零点跟踪及数字滤波； 3.2定值设定，超限报警； 3.3打印输出，可与上位机联网； 3.4可提供上料控制信号； 3.5合理的斗体结构，不会产生不稳定状态，不会产生堵料故障； 4、供货范围详细清单及设备规范
5、设计、制造依据的规范、标准 装置的设计、制造、包装、运输、储存、验收、安装是以下列规范和标准所包含的条文作为依据引用；质量控制依据GB/T19001：2000 idt ISO9001：2000标准要求制定的QM/SYJS-2006《质量手册》执行。 GB/T7721-1995 《电子皮带秤》 GB14249.2 《电子衡器通用技术条件》 GB7724 《称重显示控制器技术条件》 GB3369-82 《工业自动化仪表用模拟直流电流信号》 JJG669-2003 《称重传感器计量检定规程》 JJG649-90 《数字称重显示器计量检定规程》 JJG195-2002 《连续累计自动衡器（皮带秤）计量检定规程》 OIML （国标法制计量组织）第60号国际建议 GB985-88 《手工电弧焊接头的基本形式与尺寸》 GB2822-81 《机械加工一般标准和规范》
皮带秤校验规程
皮带秤校验规程 我厂DEL0827 型皮带秤选用滁州安瑞汇龙电子有限公司生产的T4、T20型皮带秤，精度为+﹪。为保证皮带秤计量精度的准确性，特制定《皮带秤校验规程》。 一、皮带秤校验周期 皮带秤的校验分为零点校准（零位校验）和间隔校准（链码校验），为了保证皮带秤的精度，应每周对皮带秤进行一次零点校准，三个月进行一次间隔校准。零点校准为每周一进行，间隔校准为每季度第一周进行。 二、皮带秤校验准备 1) 皮带秤校验前仔细检查称重桥架托辊支架下方与皮带支架间有无积料，如有积料应清理干净。 2) 打开积算器面板，按主菜单2界面中“秤数据”，对照参数表检查参数设置是否正确。(详见皮带秤的参数设置) 3)按主菜单2界面“校准数据”，对照参数表检查参数设置是否正确。(详见皮带秤的参数设置) 4) 检查所有参数正确后，开始校验。 5) 校验时需就地启动皮带。 三、皮带秤的校验零点校准（零位校验） 1) 就地启动要校验的皮带空转15分钟，皮带运行稳定后进行校验。 2) 按积算器表面上的“菜单”键，进入主菜单1界面。 3)按主菜单1界面中的“零点校准”下方的圆点进入零点校准界面。 主菜单1界面 4)按自动零点校准界面中“开始”下方的圆点，零点校准自动开始，积算器面板上“调零”红灯闪烁。在校验过程中不要触摸皮带秤秤架及传感器等设备。 零点校准开始界面零点校准进行界面
5)待零点校准读秒归零后界面自动显示此次校验的误差，并显示“改变零点”如显示误差不得大于﹪，按“改变”下方的圆点，如大于﹪按“退出”下方的圆点重新校验。零点校准完成界面 6)连续校验三次，每次校验结果在规定值内，校验合格并详细记录。 7)校验过程中如果误按“清零”或“保护”键，不要继续操作，只需按下积算器表面上的“运行”键。 8)校验结果后按“运行”键，积算器面板上“准备”红灯亮。停止运行皮带。 四、皮带秤的间隔校准（链码校验）步骤 1) 开工作票，将要校验的皮带停电。 2) 以皮带秤秤架为中心，将41只链码在皮带上组装并均匀分布在皮带中间，两端用钢丝绳固定在链码支架上并拉紧。 3)检查测速滚筒是否正常，两端轴承座加润滑油。 4)皮带送电，启动皮带，观察皮带是否跑偏，运行15分钟后开始校验。 5)按积算器表面上的“菜单”键，进入主菜单1界面。 主菜单1界面 6)按主菜单1界面中的“间隔校准”下方的圆点进入间隔校准界面。按“开始”键，间隔校准开始，积算器面板上“调间隔”红灯闪烁。间隔校准开始界面 间隔校准进行界面 7)在校验过程中观察链码在皮带上的转动情况，如有异常立即停皮带。校验过程中不要触摸皮带秤秤架及传感器等设备， 8)待零点校准读秒归零后界面自动显示此次校验的误差，并显示“改变零点”如显示误差不得大于﹪，按“改变”下方的圆点，如大于﹪按“退出”下方的圆点重新校验。间隔校准完成界面 9)校验过程中如果误按“清零”或“保护”键，不要继续操作，只需按下积算器表面上的“运行”键。 10)连续校验三次，每次校验结果在规定值内，校验合格并详细记录。 11)校验结果后按“运行”键，积算器面板上“准备”红灯亮。停止皮带运行。
电子皮带秤的校验
电子皮带秤的校验 摘要：电子皮带秤是为了适应社会建设需要，科研机构研制，被企业力推的一种新型简洁的动态称量设备。电子皮带秤已经给冶金，煤矿，电力，建筑等等行业带来巨大经济效益。电子皮带秤在工业应用越来越广泛，其准确性，即电子皮带秤的校验科学性就显得非常重要，对整个生产都起着关键性作用。 关键词电子皮带秤原理检查维护校验。 1 前言 在现代的工业生产中，电子皮带秤应用非常广泛，但是由于电子皮带秤一般都用在整个生产的配料部分和成品等计量部分，对烧结和球团工艺来说，现场粉尘很大，工作环境恶劣，在生产工程中，配比的精确性，即配料秤的准确性，对生产成品的质量起着关键性决定作用，球团车间成品皮带秤直接是球团车间与天铁集团公司炼铁厂的结算贸易秤，其准确性更是尤为重要，现我根据自己几年来的工作和有关资料，对电子皮带秤的原理，维护和校验总结如下，不足之处，还望指出咱们共同探讨一起进步。 2电子皮带秤的工作原理 电子皮带秤一般都由承重装置、称重传感器、速度传感器和称重显示器组成，称重量时，承重装置将皮带上的物料的重力传递给称重传感器上，称重传感器即输出正比于物料重力的电压（mV）信号，经放大器放大后送模/数转换器变成数字量A，送到运算器；物料的速度输入速度传感器后，速度传感器即输出脉冲数B，也送到运算器；由于流量=重量*速度；运算器对A，B进行运算后，即可得出在这一周期的物料量。对每一测量周期进行累计，即可得到皮带上连续通过
的物料量。电子皮带秤在我们公司一般常用有两种。一种是配料皮带秤。就是有单独称量小皮带，物料时经过小皮带然后再落到生产输料皮带上。一种是普通皮带秤。把承重装置，我们一般叫秤架直接安装到输料皮带上，在输送皮带上取一段作为测量段，直接计算通过皮带的料量。配料秤有单独的称量皮带和秤架，在秤量物料时系统稳定性较普通皮带秤要好很多，所以一般校验或运行时按照生产厂家配送的用户手册，就能得到很理想的准确性。普通皮带秤由于称量装置是直接安装输料皮带上的，因此选择合适位置安装，并且保证输料皮带机平稳运行，找到皮带机运行的规律，对校准皮带秤来说就显得非常重要，以下我就以成品皮带秤为例来阐述一下，怎样更精确对皮带秤进行校验标定。 3球团成品申克皮带秤系统校验方法分析 电子皮带秤校验方法一般有三种：实物校准、链码校准、挂码校准。链码校准是用链码来代替实物物料对皮带秤的准确度的标定，链码就是有几节小链轮组成，并且链码的重量时固定的，把链码一段平行固定在皮带秤上，链码上的小轮可以在皮带上滚动，皮带运行时就等同于在皮带秤上始终通过链码重量的物料。挂码校准是指在称量段上某些固定点施加砝码代替实物的标定校准方法。由于秤架结构不同，称重方式也不尽相同，砝码重量与皮带上实际物料量的对应关系，很难精确表述，所以一般不能直接用挂码的方式校准皮带秤的准确度。无论是挂码校准还是链码校准都属于模拟校准，如果条件允许的
皮带秤检定记录
皮带秤检定记录 现场信息： 受检单位记录编号CT - - 制造单位许可证编号 皮带秤型号准确度等级 皮带秤器号试验用物料 标准器名称型号规格仪器号技术特征证书编号 砝码500g~1mg 600 F1 （ML Y）C1/12-05630 砝码20kg~1kg 813 F2 （ML Y）C1/12-05409 标准设备/样 品检查 测量前：□正常，□不正常__________ 测量前：□正常，□不正常__________ 技术依据JJG 195-2002 连续累计自动衡器（皮带秤）检定规程 环境条件温度：℃；相对湿度：%；地点同被检单位控制衡器信息： 衡器名称准确度等级衡器器号 衡器型号最大秤量Max 分度值 检定有效期最小秤量Min 分度数 皮带秤参数： 累计分度值d kg 置零分度值kg 最大流量Q max=(Max/L)* v max t/h (kg/h) 最小流量Q min t/h (kg/h) 皮带速度最高速度v max m/s 最大秤量Max kg 最低速度v min m/s 秤量长度L m 皮带每转一周的时间最短=B/v max s 皮带长度B m 最长=B/v min s 最小试验载荷∑t kg或t 试验细分示值（小于d）kg 最小累计载荷∑min t kg或t 检定员复检员 检定日期检定结果 说明 检定证书编号（ML Y）C1/ 有效期至
皮带秤检定记录（续页）受检单位记录编号CT —— 物料传送车辆的信息： 车辆皮重载重量 ａ）零点的最大允许误差 编号皮带转动圈数持续时间/s 初始示值（）I1最终示值（）I2差值（）I2—I1 1 2 编号初始示值 I1（） 最大示值 I max（） 最小示值 I min（） ｜I1—I max｜ （Ａ）（） ｜I1—I min｜ （B）（） （Ａ）或（Ｂ）中的 较大者( ) 1 2 最大误差值% 最大允许误差% 零点的最大允许误差 零载荷的最大偏差 b )零点显示器的鉴别力 试验载荷 载荷 S D( ) 皮带转动圈 数REVS 持续时间 （） 示值 差值I2—I１（） I1I2 A B A B A B A B
电子皮带秤校验规程
电子皮带秤校验规程 1计量特性 1.1 基本显示误差：+1.0% 1.2 测量范围：配料皮带秤：（0?400）t/h 1.3 计量皮带秤：（0?1800）t/h 1.4 工作方式：连续测量在线物料质量。 1.5 供电电源：220VAC士10% 频率：50Hz士1Hz 1.6 其它功能：附带有累计、控制、报警等功能。 2校准条件 2.1环境条件：温度：（0?40）℃,相对湿度：（30?80% ）RH 2.2校准设备：标准链码：1套，M1等级 3校准项目及方法 3.1外观检查 a.皮带秤机架结构完好，铭牌标志齐全，秤体无积灰，皮带运转正常。 b.称重传感器接触良好，测速传感器运行正常，线路完好无损。 c.仪表按键灵活自如，信号接线端子紧固。测量软件运行正常。 3.2运行情况以及零点检查 a.将皮带秤运行，待皮带运行平稳后，检查皮带秤运行情况，托辊运转正常，皮带没有沾料，秤架活动部位无卡料活动正常。 b.零点检查：校准皮带秤零点，上述过程连续操作数次，直至皮带秤零点无较大变化为止，记录该零点。 c.停止皮带秤，将链码置于皮带秤上，前后固定。运行皮带秤，检查链码放置及运转情况，链码滚轮运转灵活，置于皮带秤中部，与皮带运行方向平行，无
左右摆动。 3.3示值误差的校准 开始校准皮带秤量程。在皮带秤运行整周或整周倍数时间内，记录皮带秤累计，与链码校准标准累计进行比较。 4校准结果的表达 4.1误差＝示值－标准值。 4.2校准完毕后,按要求填写校准记录。 5校准间隔 一般为6个月，最长不超过12个月。 6 参考文件 JJF 1071国家计量校准规范编写规则 JJF 1001 通用计量术语及定义 GBT/T 8170 数值修约规则与极限数值的表示和判定
电子皮带秤检定规程
皮带秤及电子皮带秤在国内的检定规程 本规程适用于新制造、使用中和修理后的电子皮带秤的检定。 一技术要求 1 皮带秤应按照国家电子皮带秤标准及有关技术文件制造。修理用的配件应符合有关图纸的技术要求。 2 标志 2.1 在皮带秤秤体的明显处，应有下列标志: 2.1.1 制造厂的商标; 2.1.2 皮带秤的名称; 2.1.3 规格型号; 2.1.4 准确度; 2.1.5 出厂编号; 2.1.6 制造年月; 2.1.7 额定流量。 3 秤体 3.1 称重框架应牢固、可靠、在满载运行时，不应有影响计量性能的变形。 3.2 主、从滚筒应转动灵活、平稳，皮带与滚筒间无明显滑动，并配备皮带张力调节装置。托辊、滚筒与皮带相切的素线应在同一平面内，其直线度误差应不大于0.5mm;滚筒径向跳动应不大于0.3mm，同轴度误差不大于0.2mm 3.3 环形皮带必须采用无接头环带，整条环带的厚薄之差不能超过标称厚度的1/10, 4 称重传感器 称重传感器必须密封，引出线不应有外伤和松动现象。其技术参数和对应等级应符合称重传感器检定规程的技术要求，并应满足皮带秤计量准确度的要求5 计量及控制仪表 5.1 计量、控制仪表外壳、面板铭牌均应清晰完好，各标志符号、文字应清楚。 5.2 各控制按钮、旋钮、开关均应安装牢固，无松动现象，并操作自如。 5.3 流量显示及累计值显示应清晰并标明计量单位。流量单位采用g/s, kg/min或t/h; 累计值单位采用kg或t。 6 整机参数 6.1 皮带秤的有效流量:额定流量的(20一100%) 二检定条件 7 检定的环境要求 7.1 环境温度:0一351C; 7.2 相对湿度;<85%; 7.3 大气压力:86一106kPa; 8 供电电源
皮带秤的校验说明
连续累计自动衡器又称皮带秤。主要用于通过测量输送过程中散料的流量，以求得被输送物料的总重量。 根据R50《连续累计自动衡器》国际建议的要求，皮带秤在进行首次检定、后续检定和使用中检验时，除了进行计量性能试验(其中包括重复性、累计显示器的鉴别力、累计显示器零点累计的鉴别力及零点的短期稳定度和长期稳定度试验)外，还要进行现场试验。各项试验均以皮带运行的整圈数计算，一般情况下的试验时间为3分钟。以下公式均以0.5级皮带秤为例。 1.计量性能试验 1.1 零点检查的最大允许误差 按R50中的要求，开机预热后空载运行整圈数，试验结束时记录累计示值 T0。零点示值误差应为：T0≤0.05%Qmax·t 式中：Qmax—最大流量(kg/s) t—试验时间(s) 1.2 置零显示器的鉴别力 在进行此项试验前应关闭自动置零功能。这项试验共分三步进行： ?空载运行整圈数，时间约3分钟。试验结束后，记录累计载荷的示值。 ?在承载器上施加相当于0.05%Max的零点鉴别力用的砝码，空载运行整圈数，时间约3分钟。试验结束后记录累计示值。 ?取走零点鉴别力用砝码，并空载运行整圈数，时间约3分钟。试验结束后记录累计示值。 往承载器上加零点鉴别力砝码后，累计示值与空载运行时的累计示值应有一个正向的差值。从承载器上取走零点鉴别力砝码后，累计示值与加砝码时的累计示值应有一个负向的差值。 1.3 零载荷试验的最大偏差 在零点检查的最大允许误差试验时，记录下累计显示器的初始示值、试验中累计显示器的最大和最小值。要求累计显示器示值偏离初始示值应不超过下值： 0.18%Qmax·t 1.4 零点短期稳定性 此项试验前将皮带秤置零，并关闭自动置零功能。 皮带秤空载运行，记录初始累计值，在15分钟内，每3分钟记录一次读数，所得最小示值与最大示值之差，不超过下值：
