塑料管道基本计算
管道的流量与管径、压力、流速
流量与管径、压力、流速的一般关系一般工程上计算时,水管路,压力常见为0.1--0.6MPa,水在水管中流速在1--3米/秒,常取1.5米/秒。
流量=管截面积X流速=0.002827X管内径的平方X流速 (立方米/小时)。
其中,管内径单位:mm ,流速单位:米/秒,饱和蒸汽的公式与水相同,只是流速一般取20--40米/秒。
水头损失计算Chezy 公式Chezy这里:Q ——断面水流量(m3/s)C ——Chezy糙率系数(m1/2/s)A ——断面面积(m2)R ——水力半径(m)S ——水力坡度(m/m)根据需要也可以变换为其它表示方法:Darcy-Weisbach公式由于这里:h——沿程水头损失(mm3/s)ff ——Darcy-Weisbach水头损失系数(无量纲)l ——管道长度(m)d ——管道内径(mm)v ——管道流速(m/s)g ——重力加速度(m/s2)水力计算是输配水管道设计的核心,其实质就是在保证用户水量、水压安全的条件下,通过水力计算优化设计方案,选择合适的管材和确经济管径。
输配水管道水力计算包含沿程水头损失和局部水头损失,而局部水头损失一般仅为沿程水头损失的5~10%,因此本文主要研究、探讨管道沿程水头损失的计算方法。
1.1 管道常用沿程水头损失计算公式及适用条件管道沿程水头损失是水流摩阻做功消耗的能量,不同的水流流态,遵循不同的规律,计算方法也不一样。
输配水管道水流流态都处在紊流区,紊流区水流的阻力是水的粘滞力及水流速度与压强脉动的结果。
紊流又根据阻力特征划分为水力光滑区、过渡区、粗糙区。
管道沿程水头损失计算公式都有适用范围和条件,一般都以水流阻力特征区划分。
水流阻力特征区的判别方法,工程设计宜采用数值做为判别式,目前国内管道经常采用的沿程水头损失水力计算公式及相应的摩阻力系数,按照水流阻力特征区划分如表1。
态的不同区间,其中摩阻系数λ可采用柯列布鲁克公式计算,克列布鲁克公式考虑的因素多,适用范围广泛,被认为紊流区λ的综合计算公式。
流量与管径、力、流速之间关系计算公式
流量与管径、压力、流速的一般关系一般工程上计算时,水管路,压力常见为0.1--0.6MPa ,水在水管中流速在1--3 米/秒,常取1.5 米/秒。
流量=管截面积X 流速=0.002827X 管内径的平方X 流速(立方米/小时)。
其中,管内径单位:mm ,流速单位:米/秒,饱和蒸汽的公式与水相同,只是流速一般取20--40 米/秒。
水头损失计算Chezy 公式这里:Q ——断面水流量(m3/s)C ——Chezy 糙率系数(m1/2/s)断面面积(m2)水力半径(m)S ——水力坡度(m/m )根据需要也可以变换为其它表示方法:Darcy-Weisbach公式由于这里:h f ——沿程水头损失(mm3/s)f ——Darcy-Weisbach水头损失系数(无量纲)l ——管道长度(m)d ——管道内径(mm)——管道流速(m/s)g ——重力加速度(m/s2)水力计算是输配水管道设计的核心,其实质就是在保证用户水量、水压安全的条件下,通过水力计算优化设计方案,选择合适的管材和确经济管径。
输配水管道水力计算包含沿程水头损失和局部水头损失,而局部水头损失一般仅为沿程水头损失的5~10% ,因此本文主要研究、探讨管道沿程水头损失的计算方法。
1.1 管道常用沿程水头损失计算公式及适用条件管道沿程水头损失是水流摩阻做功消耗的能量,不同的水流流态,遵循不同的规律,计算方法也不一样。
输配水管道水流流态都处在紊流区,紊流区水流的阻力是水的粘滞力及水流速度与压强脉动的结果。
紊流又根据阻力特征划分为水力光滑区、过渡区、粗糙区。
管道沿程水头损失计算公式都有适用范围和条件,一般都以水流阻力特征区划分。
水流阻力特征区的判别方法,工程设计宜采用数值做为判别式,目前国内管道经常采用的沿程水头损失水力计算公式及相应的摩阻力系数,按照水流阻力特征区划分如表1沿程水头损失水力计算公式和摩阻系数表1γ:水的运动粘滞系数 λ:沿程摩阻系数 Δ:管道当量粗 糙度 q :管道流量 Ch :海曾-威廉系 数 C :谢才系数R :水力半径 n :粗糙系数 i :水力坡降 l :管道计算长度达西公式是管道沿程水力计算基本公式,是一个半理论半经验的计算通式,它适用于流态的不同区间,其中摩阻系 数 λ可采用柯列布鲁克公式计算,克列布鲁克公式考虑的因 素多,适用范围广泛,被认为紊流区 λ的综合计算公式。
管道价格计算表(塑料、金属、复合管)
材料名称规格元/m PPR冷水管1.25MPa25*2.38.62 PPR冷水管1.25MPa32*3.012.83 PPR冷水管1.25MPa40*3.721.46 PPR冷水管1.25MPa50*4.632.63 PPR冷水管1.25MPa63*5.848.20 PPR冷水管1.25MPa75*6.882.89 PPR冷水管1.25MPa90*8.2117.18 PPR冷水管1.25MPa110*10194.22PPR冷水管1.6MPa20*2.319.68 PPR冷水管1.6MPa25*2.825.80 PPR冷水管1.6MPa32*3.648.60 PPR冷水管1.6MPa40*4.559.17 PPR冷水管1.6MPa50*5.668.66 PPR冷水管1.6MPa63*7.172.00 PPR冷水管1.6MPa75*8.479.07 PPR冷水管1.6MPa90*10.1129.66 PPR冷水管1.6MPa110*12.3169.95PPR热水管1.6MPa20*2.38.73 PPR热水管1.6MPa25*2.813.77 PPR热水管1.6MPa32*3.622.41 PPR热水管1.6MPa40*4.535.01 PPR热水管1.6MPa50*5.650.58 PPR热水管1.6MPa63*7.180.73 PPR热水管1.6MPa75*8.4116.82 PPR热水管1.6MPa90*10.1162.81 PPR热水管1.6MPa110*12.3241.65 PPR热水管2.0MPa40*4.524.69 PPR热水管2.0MPa50*5.637.52 PPR热水管2.0MPa63*7.155.43 PPR热水管2.0MPa20*2.89.72 PPR热水管2.0MPa25*3.615.12 PPR热水管2.0MPa32*4.420.58 PPR热水管2.0MPa40*5.536.53 PPR热水管2.0MPa50*6.953.24 PPR热水管2.0MPa63*8.684.65 PPR热水管2.0MPa75*10.3134.10 PPR热水管2.0MPa90*12.3192.60PPR热水管2.0MPa110*15.1288.90 PPR热水管2.0MPa160*21.9595.80PPR热水管2.5MPa20*3.412.42 PPR热水管2.5MPa35*4.219.44 PPR热水管2.5MPa32*5.429.97 PPR热水管2.5MPa40*6.747.61 PPR热水管2.5MPa63*10.5116.10 PPR热水管2.5MPa75*12.5164.70 PPR热水管2.5MPa90*15239.40PB(聚丁烯)S5级(PN1.6)20*2.019.31 PB(聚丁烯)S5级(PN1.6)25*2.329.87 PB(聚丁烯)S5级(PN1.6)32*2.948.46 PB(聚丁烯)S4级(PN2.0)20*2.323.76 PB(聚丁烯)S4级(PN2.0)25*2.834.54 PB(聚丁烯)S4级(PN2.0)32*3.658.58B(聚丁烯)S3.2级(PN2.5)20*2.830.42 B(聚丁烯)S3.2级(PN2.5)25*3.541.91 B(聚丁烯)S3.2级(PN2.5)32*4.467.54 PVC-U排水管50×2.0 6.73PVC-U排水管75×2.311.66PVC-U排水管110×3.219.60PVC-U排水管160×4.037.00PVC-U排水管200×5.065.20PVC-U排水管250×5.082.00PVC-U螺旋消音管75×2.312.86 PVC-U螺旋消音管110×3.224.91 PVC-U螺旋消音管160×4.052.31 PVC-U双壁消音管50×3.88.80 PVC-U双壁消音管75×3.812.53 PVC-U双壁消音管110×4.524.28PVC-U双壁消音管160×5.047.51PVC-U双壁螺旋消音管75×3.813.50 PVC-U双壁螺旋消音管110×4.527.18 PVC-U双壁螺旋消音管160×5.052.67PVC-U雨落水管50×1.8 5.25 PVC-U雨落水管75×1.99.10 PVC-U雨落水管110×2.114.50 PVC-U雨落水管160×2.829.50 PE100级管材63*1.0mpa27.28 PE100级管材75*1.0mpa33.6 PE100级管材90*1.0mpa48.38 PE100级管材110*1.0mpa72.29 PE100级管材160*1.0mpa151.47 PE100级管材200*1.0mpa237.02 PE100级管材250*1.0mpa368.65 PE100级管材355*1.0mpa746.14 PE100级管材315*1.0mpa586.82 PE100级管材400*1.0mpa944.4 PE100级管材450*1.0mpa1319.4 PE100级管材500*1.0mpa1630.6 PE100级管材560*1.0mpa2041.74 PE100级管材630*1.0mpa2587.31 PE100级管材20*1.25mpa 4.69 PE100级管材25*1.25mpa 6.02 PE100级管材32*1.25mpa8.18 PE100级管材40*1.25mpa12.79 PE100级管材50*1.25mpa19.73 PE100级管材63*1.25mpa29.03 PE100级管材75*1.25mpa41.16 PE100级管材90*1.25mpa59.1 PE100级管材110*1.25mpa87.42 PE100级管材160*1.25mpa185.2 PE100级管材200*1.25mpa288.48 PE100级管材250*1.25mpa451.33 PE100级管材315*1.25mpa716.98 PE100级管材355*1.25mpa935.3 PE100级管材400*1.25mpa1153.93 PE100级管材450*1.25mpa1610.93PE100级管材500*1.25mpa1989.91PE100级管材560*1.25mpa2495.24PE100级管材630*1.25mpa3154.9PE100级管材20*1.6mpa 5.55PE100级管材25*1.6mpa7.15PE100级管材32*1.6mpa10.59PE100级管材40*1.6mpa16.36PE100级管材50*1.6mpa23.12PE100级管材63*1.6mpa36.73PE100级管材75*1.6mpa51.35PE100级管材90*1.6mpa74.19PE100级管材110*1.6mpa111.23PE100级管材160*1.6mpa235.04PE100级管材200*1.6mpa366.37PE100级管材250*1.6mpa571.29PE100级管材315*1.6mpa906.93PE100级管材355*1.6mpa1150.86PE100级管材400*1.6mpa1461.77PE100级管材450*1.6mpa1953.3PE100级管材500*1.6mpa2409.35PE100级管材560*1.6mpa3019.72PE100级管材630*1.6mpa 3824.84PE100级管材20*2.0mpa8.32PE100级管材25*2.0mpa10.73PE100级管材32*2.0mpa15.88PE100级管材40*2.0mpa24.53PE100级管材50*2.0mpa34.69PE100级管材63*2.0mpa55.09PE100级管材75*2.0mpa77.02PE100级管材90*2.0mpa111.29PE100级管材110*2.0mpa166.84PE100级管材160*2.0mpa352.56PE100级管材200*2.0mpa549.55PE100级管材250*2.0mpa856.93PE100级管材355*2.0mpa1360.39PE100级管材315*2.0mpa1726.28PE100级管材400*2.0mpa2192.66PE100级管材450*2.0mpa2929.95PE100级管材500*2.0mpa3614.02PE100级管材560*2.0mpa4529.58PE100级管材630*2.0mpa5737.27序号材料名称规格壁厚元/m 1PSP内外涂塑复合钢管DN20 2.30 21.60 2PSP内外涂塑复合钢管 2.50 22.703PSP内外涂塑复合钢管 2.75 23.66 4PSP内外涂塑复合钢管DN25 2.50 29.46 5PSP内外涂塑复合钢管 2.75 30.50 6PSP内外涂塑复合钢管 3.00 31.76 7PSP内外涂塑复合钢管 3.25 33.52 8PSP内外涂塑复合钢管DN32 2.50 36.86 9PSP内外涂塑复合钢管 2.75 37.86 10PSP内外涂塑复合钢管 3.00 39.96 11PSP内外涂塑复合钢管 3.25 41.94 12PSP内外涂塑复合钢管DN40 2.75 44.20 13PSP内外涂塑复合钢管 3.00 46.42 14PSP内外涂塑复合钢管 3.25 49.02 15PSP内外涂塑复合钢管 3.50 51.24 16PSP内外涂塑复合钢管DN50 2.75 56.08 17PSP内外涂塑复合钢管 3.00 58.64 18PSP内外涂塑复合钢管 3.25 61.84 19PSP内外涂塑复合钢管 3.50 64.28 20PSP内外涂塑复合钢管DN65 3.00 73.28 21PSP内外涂塑复合钢管 3.25 77.50 22PSP内外涂塑复合钢管 3.50 80.42 23PSP内外涂塑复合钢管 3.75 84.86 24PSP内外涂塑复合钢管DN80 3.25 92.82 25PSP内外涂塑复合钢管 3.50 96.98 26PSP内外涂塑复合钢管 3.75 100.72 27PSP内外涂塑复合钢管 4.00 105.2828PSP内外涂塑复合钢管DN100 3.25 120.10 29PSP内外涂塑复合钢管 3.50 125.72 30PSP内外涂塑复合钢管 3.75 131.02 31PSP内外涂塑复合钢管 4.00 138.96 32PSP内外涂塑复合钢管DN125 3.25 149.12 33PSP内外涂塑复合钢管 3.50 156.32 34PSP内外涂塑复合钢管 3.75 162.88 35PSP内外涂塑复合钢管 4.00 174.32 36PSP内外涂塑复合钢管DN150 3.75 202.58 37PSP内外涂塑复合钢管 4.00 211.88 38PSP内外涂塑复合钢管 4.25 219.34 39PSP内外涂塑复合钢管 4.50 227.60 40PSP内外涂塑复合钢管DN200 4.00 297.66 41PSP内外涂塑复合钢管 4.25 313.74 42PSP内外涂塑复合钢管 4.50 326.04 43PSP内外涂塑复合钢管 4.75 336.26 44PSP内外涂塑复合钢管 5.00 343.60 45PSP内外涂塑复合钢管 5.50 368.76 46PSP内外涂塑复合钢管DN250 6.00 497.68 47PSP内外涂塑复合钢管7.00 616.20 48PSP内外涂塑复合钢管8.00 621.30 49PSP内外涂塑复合钢管DN300 6.00 603.14 50PSP内外涂塑复合钢管7.00 672.82 51PSP内外涂塑复合钢管8.00 747.82 52PSP内外涂塑复合钢管9.00 837.9853PSP内外涂塑复合钢管DN350 6.00 716.10 54PSP内外涂塑复合钢管7.00 813.62 55PSP内外涂塑复合钢管8.00 878.64 56PSP内外涂塑复合钢管9.00 979.18 57PSP内外涂塑复合钢管DN400 6.00 826.84 58PSP内外涂塑复合钢管7.00 900.24 59PSP内外涂塑复合钢管8.00 995.66 60PSP内外涂塑复合钢管9.00 1098.32 61PSP内外涂塑复合钢管DN450 6.00 948.32 62PSP内外涂塑复合钢管7.00 1043.74 63PSP内外涂塑复合钢管8.00 1148.24 64PSP内外涂塑复合钢管9.00 1250.88 65PSP内外涂塑复合钢管DN500 6.00 1044.66 66PSP内外涂塑复合钢管7.00 1160.78 67PSP内外涂塑复合钢管8.00 1262.38 68PSP内外涂塑复合钢管9.00 1390.72 69PSP内外涂塑复合钢管DN600 6.00 1267.56 70PSP内外涂塑复合钢管7.00 1430.12 71PSP内外涂塑复合钢管8.00 1580.16 72PSP内外涂塑复合钢管9.00 1706.02 73PSP内外涂塑复合钢管10.00 1884.7874塑复合管(外镀锌)冷水型(内筋嵌入式DN1519.45 75钢塑复合管(外镀锌)冷水型DN2024.8776钢塑复合管(外镀锌)冷水型DN2538.78 77钢塑复合管(外镀锌)冷水型DN3250.91 78钢塑复合管(外镀锌)冷水型DN4057.60 79钢塑复合管(外镀锌)冷水型DN5072.35 80钢塑复合管(外镀锌)冷水型DN6598.16 81钢塑复合管(外镀锌)冷水型DN80128.15 82钢塑复合管(外镀锌)冷水型DN100160.81 83钢塑复合管(外镀锌)冷水型DN125204.29 84钢塑复合管(外镀锌)冷水型DN150281.69 85钢塑复合管(外镀锌)冷水型DN200467.36 8687钢塑复合管(外镀锌)热水型DN1520.61 88钢塑复合管(外镀锌)热水型DN2026.36 89钢塑复合管(外镀锌)热水型DN2541.24 90钢塑复合管(外镀锌)热水型DN3254.33 91钢塑复合管(外镀锌)热水型DN4061.45 92钢塑复合管(外镀锌)热水型DN5077.40 93钢塑复合管(外镀锌)热水型DN65105.04 94钢塑复合管(外镀锌)热水型DN80137.38 95钢塑复合管(外镀锌)热水型DN100172.41 96钢塑复合管(外镀锌)热水型DN125224.58 97钢塑复合管(外镀锌)热水型DN150301.9098钢塑复合管(外镀锌)热水型DN200500.40 99100衬塑钢管 DN2013.34 101衬塑钢管 DN2519.21 102衬塑钢管 DN3224.91 103衬塑钢管 DN4029.91 104衬塑钢管 DN5037.90 105衬塑钢管 DN6553.75 106衬塑钢管 DN8067.32 107衬塑钢管 DN10085.39 108衬塑钢管 DN125114.71 109衬塑钢管 DN150150.34 110衬塑钢管 DN200256.58 111112球墨铸铁管DN100122.00 113球墨铸铁管DN150138.43 114球墨铸铁管DN200186.50 115球墨铸铁管DN300263.06 116球墨铸铁管DN500544.87 117球墨铸铁管DN600717.06 118球墨铸铁管DN8001132.85 119球墨铸铁管DN10001768.07120球墨铸铁管DN12002405.75 121122W型柔性机制铸铁管(国标)DN5031.00 123W型柔性机制铸铁管(国标)DN7541.67 124W型柔性机制铸铁管(国标)DN10052.00 125W型柔性机制铸铁管(国标)DN12566.33 126W型柔性机制铸铁管(国标)DN15084.00 127W型柔性机制铸铁管(国标)DN200114.33 128W型柔性机制铸铁管(国标)DN250320.00 129W型柔性机制铸铁管(国标)DN300349.67 130131镀锌钢管DN15*2.00 6.00 132镀锌钢管DN15*2.25 6.35 133镀锌钢管DN15*2.50 6.80 134镀锌钢管DN15*2.75 7.40 135镀锌钢管DN20*2.00 7.50 136镀锌钢管DN20*2.25 8.10 137镀锌钢管DN20*2.50 8.60 138镀锌钢管DN20*2.75 9.30 139镀锌钢管DN25*2.009.45 140镀锌钢管DN25*2.2510.15 141镀锌钢管DN25*2.5010.85142镀锌钢管DN25*2.7511.65 143镀锌钢管DN25*3.0012.50 144镀锌钢管DN25*3.2513.40 145镀锌钢管DN25*3.5014.75 146镀锌钢管DN32*2.0011.70 147镀锌钢管DN32*2.2512.95 148镀锌钢管DN32*2.5013.80 149镀锌钢管DN32*2.7515.00 150镀锌钢管DN32*3.0016.05 151镀锌钢管DN32*3.2517.25 152镀锌钢管DN32*3.5018.50 153镀锌钢管DN40*2.0013.80 154镀锌钢管DN40*2.2514.95 155镀锌钢管DN40*2.5015.90 156镀锌钢管DN40*2.7517.20 157镀锌钢管DN40*3.0018.40 158镀锌钢管DN40*3.2519.70 159镀锌钢管DN40*3.5021.15 160镀锌钢管DN50*2.2518.80 161镀锌钢管DN50*2.5020.05 162镀锌钢管DN50*2.7521.65镀锌钢管DN50*3.0023.25163镀锌钢管DN50*3.2524.95 164镀锌钢管DN50*3.5026.65 165镀锌钢管DN50*3.7528.40 166镀锌钢管DN65*2.5025.00 167镀锌钢管DN65*2.7527.05 168镀锌钢管DN65*3.0029.05 169镀锌钢管DN65*3.2531.05 170镀锌钢管DN65*3.5033.00 171镀锌钢管DN65*3.7535.30 172镀锌钢管DN65*4.0036.40 173镀锌钢管DN80*2.5029.40 174镀锌钢管DN80*2.7531.85 175镀锌钢管DN80*3.0034.25 176镀锌钢管DN80*3.2536.60 177镀锌钢管DN80*3.5039.00 178镀锌钢管DN80*3.7541.45 179镀锌钢管DN80*4.0044.00 180镀锌钢管DN100*2.5037.80 181镀锌钢管DN100*2.7541.05 182镀锌钢管DN100*3.0044.20 183镀锌钢管DN100*3.2547.40 184镀锌钢管DN100*3.5050.50185镀锌钢管DN100*3.7553.80 186镀锌钢管DN100*4.0057.00 187镀锌钢管DN125*2.50 49.45 188镀锌钢管DN125*2.75 53.30 189镀锌钢管DN125*3.00 57.20 190镀锌钢管DN125*3.25 61.10 191镀锌钢管DN125*3.50 65.30 192镀锌钢管DN125*3.75 69.90 193镀锌钢管DN125*4.00 73.80 194镀锌钢管DN125*4.25 78.00 195镀锌钢管DN125*4.50 83.35 196镀锌钢管DN150*2.50 58.45 197镀锌钢管DN150*2.75 63.10 198镀锌钢管DN150*3.00 67.70 199镀锌钢管DN150*3.25 72.30 200镀锌钢管DN150*3.50 77.30 201镀锌钢管DN150*3.75 82.35 202镀锌钢管DN150*4.00 87.35 203镀锌钢管DN150*4.25 92.40 204镀锌钢管DN150*4.50 97.60 205镀锌钢管DN200*3.00 95.30 206镀锌钢管DN200*3.25 102.50207镀锌钢管DN200*3.50 108.00 208镀锌钢管DN200*3.75 114.50 209镀锌钢管DN200*4.00 115.00 210镀锌钢管DN200*4.25 121.00 211镀锌钢管DN200*4.50 134.50 212镀锌钢管DN200*4.75 141.00 213镀锌钢管DN200*5.00 147.50 214镀锌钢管DN200*5.25 154.50 215镀锌钢管DN200*5.50 162.00 216镀锌钢管DN200*5.75 169.00 217镀锌钢管DN200*6.00 176.00 218219一般热轧无缝钢管DN80 3.50 33.21 220一般热轧无缝钢管DN100 4.00 46.16 221一般热轧无缝钢管DN125 4.00 57.26 222一般热轧无缝钢管DN150 4.50 77.15 223一般热轧无缝钢管DN200 6.00 141.82 224一般热轧无缝钢管DN250 6.50 192.23 225一般热轧无缝钢管DN3007.50 264.25 226一般热轧无缝钢管DN3509.00 367.53 227一般热轧无缝钢管DN4009.00 416.47。

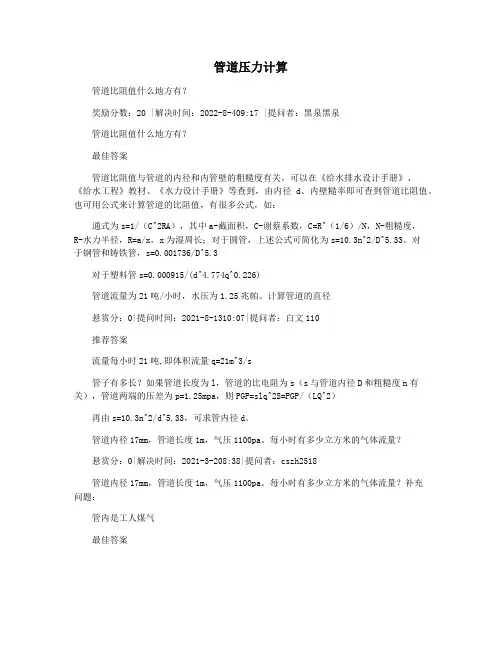

管道压力计算
管道压力计算管道比阻值什么地方有?奖励分数:20 |解决时间:2022-8-409:17 |提问者:黑泉黑泉管道比阻值什么地方有?最佳答案管道比阻值与管道的内径和内管壁的粗糙度有关,可以在《给水排水设计手册》、《给水工程》教材、《水力设计手册》等查到,由内径d、内壁糙率即可查到管道比阻值。
也可用公式来计算管道的比阻值,有很多公式,如:通式为s=1/(C^2RA),其中a-截面积,C-谢蔡系数,C=R^(1/6)/N,N-粗糙度,R-水力半径,R=a/x,x为湿周长;对于圆管,上述公式可简化为s=10.3n^2/D^5.33。
对于钢管和铸铁管,s=0.001736/D^5.3对于塑料管s=0.000915/(d^4.774q^0.226)管道流量为21吨/小时,水压为1.25兆帕。
计算管道的直径悬赏分:0|提问时间:2021-8-1310:07|提问者:白文110推荐答案流量每小时21吨,即体积流量q=21m^3/s管子有多长?如果管道长度为l,管道的比电阻为s(s与管道内径D和粗糙度n有关),管道两端的压差为p=1.25mpa,则PGP=slq^2S=PGP/(LQ^2)再由s=10.3n^2/d^5.33,可求管内径d。
管道内径17mm,管道长度1m,气压1100pa。
每小时有多少立方米的气体流量?悬赏分:0|解决时间:2021-3-208:38|提问者:cszh2518管道内径17mm,管道长度1m,气压1100pa。
每小时有多少立方米的气体流量?补充问题:管内是工人煤气最佳答案不知管内是何种气体,密度多少?设密度ρ=1kg/m^3,管道长度1米上的气体压力差p=1100pa,流量为q,管道沿程阻力系数取λ=0.03,则流量q=√[pd^5/(ρl*6.26*10^7λ)]=√[1100*17^5/(1*1*6.26*10^7*0.03)]=28.84m^3/s在已知水管:管道压力0.4mp、管道长度1000、管道口径700、怎么算出流速与每小时流量?奖励分数:0 |解决时间:2022-5-1411:11 |提问者:42825126管道是普通螺旋钢管最佳答案钢管糙率n=0.012管道摩擦力s=10.3*n^2/D^5.33=10.3*0.012^2/0.7^5.33=0.00993流量q=[0.4*1000000/(1000*9.8*0.0093*1000)]^(1/2)=2.095m^3/s=7542m^3/h速度v=4q/(3.1416d^2)=4*2.095/(3.1416*0.7^2)=5.44m/s每小时流量7542立方立方米,流速5.44米米秒压力为7.5kg时,管道长度为100m;管道直径为DN125。
pvc管子浮力计算公式
pvc管子浮力计算公式全文共四篇示例,供您参考第一篇示例:PVC管子是一种常用的管道材料,其具有良好的耐酸碱性能、防腐蚀性能和机械性能,在工程领域应用广泛。
在一些工程设计中,需要经常涉及到PVC管子的浮力计算,以确保管道系统的稳定和安全运行。
本文将介绍PVC管子的浮力计算公式,帮助工程设计人员更好地应用PVC管道材料。
一、PVC管子浮力的原理PVC管子在使用时会受到水的浮力作用,浮力的大小取决于PVC 管子的尺寸、形状以及所处的液体密度等因素。
在进行PVC管子浮力计算时,需要考虑管子所处液体的密度、管子的体积和重力加速度等因素。
通常情况下,我们可以利用以下的浮力计算公式来进行浮力的计算:F = ρ * V * gF表示浮力,单位是牛顿(N);ρ表示液体的密度,单位是千克/立方米(kg/m3);V表示PVC管子的体积,单位是立方米(m3);g表示重力加速度,单位是米/秒平方(m/s2)。
二、PVC管子浮力计算公式详解1. 液体密度(ρ)在进行PVC管子浮力计算时,首先需要考虑管子所处液体的密度。
不同的液体密度会影响浮力的大小,常见的液体包括水和其他特殊液体。
通常情况下,水的密度为1000千克/立方米(kg/m3),可以作为常用的液体密度。
2. PVC管子的体积(V)PVC管子的体积是指管子所占据的空间大小,通常用立方米(m3)作为单位。
计算PVC管子的体积可以根据其直径和长度来进行,常见的管子尺寸包括直径为DN50、DN100、DN150等不同规格的管子。
3. 重力加速度(g)重力加速度是地球吸引物体的力,通常情况下取9.8米/秒平方(m/s2)作为计算中常用的数值。
综合以上三个因素,我们可以利用上述浮力计算公式来计算PVC管子所受的浮力,从而进行管道系统的稳定设计和运行。
三、PVC管子浮力计算实例举例来说,假设一根直径为DN100(0.1米)、长度为10米的PVC 管子浸泡在水中,求其受到的浮力大小。
DN125pe管材压力计算公式
对管道进行定期检测,及时发现并处理潜在的安全隐 患。
06
结论
研究成果总结
计算公式推导
通过对dn125pe管材的物理特性和受力情况进行分析,推导出了管材压力的计算公式,为实际工程应用提供了理论依 据。
实验验证
为了验证计算公式的准确性,进行了dn125pe管材的压力实验,实验结果表明计算公式与实际情况相符,误差在可 接受范围内。
考虑管道壁厚和材料属性
在推导过程中,需要考虑管道的壁厚、材料属性、温度和压力等因素,以确保计算结果 的准确性和可靠性。
经过实验验证
DN125 PE管材压力计算公式经过实验验证,证明其具有较高的准确性和实用性,能够 为管道设计和选材提供可靠的依据。
DN125 PE管材压力计算公式的应用场景
01
管道工程设计
应用价值
该计算公式适用于dn125pe管材的压力计算,有助于工程实践中合理选用管材、优化管道设计和提高管 道系统的安全可靠性。
对未来研究的展望
1 2 3
扩展适用范围
未来研究可以进一步探索该计算公式在其他管材、 不同温度和压力条件下的适用性,以扩大其应用 范围。
深入研究机理
为了更深入理解dn125pe管材的受力机理,未来 研究可以开展管材微观结构、材料属性等方面的 研究。
优化计算方法
随着数值计算技术的发展,未来可以探索更精确、 高效的数值计算方法,以提高管材压力计算的精 度和效率。
THANKS
感谢观看
耐压测试
为了确保管材的耐压性能符合要 求,需要进行耐压测试,测试方 法包括水压试验和气压试验等。
04
DN125 PE管材压力计算公式
DN125 PE管材的特点
高分子量聚乙烯材料
地下塑料管道变形稳定计算
Fsv,k=75.6KN/m 管顶至设计地面的覆土厚度Hs=10m 管道公称直径D =4000.4m 管道外径De=4200.42m 计算直径D0=0.41m 回填土的重力密度 ρ=18KN/m3车轮荷载传递到管顶处的竖向压力标准值qvk=50KN/m2查06MS201-2-10表4管道变形系数 Kd=0.1按照管道基础中心角大于90度时,取0准永久值系数, ψq= 0.5管道的环刚度 Sp= 12变形滞后效应系数 Dl= 1.5管侧土的综合变形模量 Ed= 7.5管侧回填土相应的变形模量 Ee= 5查06MS201-2-10表7基槽两侧原状土的变形模量 En=5地勘或查06MS201-2-10表7管中心处沟槽宽度 Br= 1.5Br/De= 3.571428571ζ= 1.5查06MS201-2-10表5塑料管道最大竖向变形 Wd,max=0.023265583>0.0205管壁失稳的临界压力标准值 Fcr,k=1851.6402KN/m2管材泊松比 νp=0.4PVC-U:0.37 PE:0.4 PP;0.4管顶在各项作用下的竖向压力标准值 Fvk=230KN/m2环向稳定 Fcr,k/Fvk=8.050609563满足管道的环向稳定性抗力系数Ks=2不变3.埋地管道抗浮计算一般都能满足情况,特各项抗浮永久作用标准值之和Fgk=KN/m2根据实际情况确定,见浮托力标准值Ffw,k=KN/m2管道的抗浮稳定性抗力系数Kf= 1.12.埋地管道环向稳定性计算参数见图集06MS201-2-7相应说明及表格1.埋地管道变形计算不同管顶覆土厚度下延米管道管顶的竖向土压力标准值Fsv,k地面荷载(车辆荷载或者堆积荷载)对管道的作用绿色为结果,结果,黄色为自填数据,其他数据不用改变查06MS201-2-10表4心角大于90度时,取0.1计算不满足PE:0.4 PP;0.4一般都能满足情况,特殊时根据实际情况确定,见图集06MS201-2-8。
流量与管径、压力、流速之间关系计算公式-孔径 压强 流速关系
流量与管径、压力、流速的一般关系一般工程上计算时,水管路,压力常见为0.1--0.6MPa,水在水管中流速在1--3米/秒,常取1.5米/秒。
流量=管截面积X流速=0.002827X管径的平方X流速(立方米/小时)。
其中,管径单位:mm ,流速单位:米/秒,饱和蒸汽的公式与水相同,只是流速一般取20--40米/秒。
水头损失计算Chezy 公式这里:Q ——断面水流量(m3/s)C ——Chezy糙率系数(m1/2/s)A ——断面面积(m2)R ——水力半径(m)S ——水力坡度(m/m)根据需要也可以变换为其它表示方法:Darcy-Weisbach公式由于这里:h f——沿程水头损失(mm3/s)f ——Darcy-Weisbach水头损失系数(无量纲)l ——管道长度(m)d ——管道径(mm)v ——管道流速(m/s)g ——重力加速度(m/s2)水力计算是输配水管道设计的核心,其实质就是在保证用户水量、水压安全的条件下,通过水力计算优化设计方案,选择合适的管材和确经济管径。
输配水管道水力计算包含沿程水头损失和局部水头损失,而局部水头损失一般仅为沿程水头损失的5~10%,因此本文主要研究、探讨管道沿程水头损失的计算方法。
1.1 管道常用沿程水头损失计算公式及适用条件管道沿程水头损失是水流摩阻做功消耗的能量,不同的水流流态,遵循不同的规律,计算方法也不一样。
输配水管道水流流态都处在紊流区,紊流区水流的阻力是水的粘滞力及水流速度与压强脉动的结果。
紊流又根据阻力特征划分为水力光滑区、过渡区、粗糙区。
管道沿程水头损失计算公式都有适用围和条件,一般都以水流阻力特征区划分。
水流阻力特征区的判别方法,工程设计宜采用数值做为判别式,目前国管道经常采用的沿程水头损失水力计算公式及相应的摩阻力系数,按照水流阻力特征区划分如表1。
沿程水头损失水力计算公式和摩阻系数表1达西公式是管道沿程水力计算基本公式,是一个半理论半经验的计算通式,它适用于流态的不同区间,其中摩阻系数λ可采用柯列布鲁克公式计算,克列布鲁克公式考虑的因素多,适用围广泛,被认为紊流区λ的综合计算公式。
流量与管径、压力、流速之间关系计算公式
流量与管径、压力、流速之间关系计算公式-CAL-FENGHAI.-(YICAI)-Company One1流量与管径、压力、流速的一般关系一般工程上计算时,水管路,压力常见为,水在水管中流速在1--3米/秒,常取米/秒。
流量=管截面积X流速=管内径的平方X流速(立方米/小时)。
其中,管内径单位:mm ,流速单位:米/秒,饱和蒸汽的公式与水相同,只是流速一般取20--40米/秒。
水头损失计算Chezy 公式这里:Q——断面水流量(m3/s)C——Chezy糙率系数(m1/2/s)A——断面面积(m2)R——水力半径(m)S——水力坡度(m/m)根据需要也可以变换为其它表示方法:Darcy-Weisbach公式由于这里:h f——沿程水头损失(mm3/s)f ——Darcy-Weisbach水头损失系数(无量纲)l——管道长度(m)d——管道内径(mm)v ——管道流速(m/s)g ——重力加速度(m/s2)水力计算是输配水管道设计的核心,其实质就是在保证用户水量、水压安全的条件下,通过水力计算优化设计方案,选择合适的管材和确经济管径。
输配水管道水力计算包含沿程水头损失和局部水头损失,而局部水头损失一般仅为沿程水头损失的5~10%,因此本文主要研究、探讨管道沿程水头损失的计算方法。
管道常用沿程水头损失计算公式及适用条件管道沿程水头损失是水流摩阻做功消耗的能量,不同的水流流态,遵循不同的规律,计算方法也不一样。
输配水管道水流流态都处在紊流区,紊流区水流的阻力是水的粘滞力及水流速度与压强脉动的结果。
紊流又根据阻力特征划分为水力光滑区、过渡区、粗糙区。
管道沿程水头损失计算公式都有适用范围和条件,一般都以水流阻力特征区划分。
数值做为判别式,目前国内管道经常采用的沿程水头损失水力计算公式及相应的摩阻力系数,按照水流阻力特征区划分如表1。
沿程水头损失水力计算公式和摩阻系数表1阻力特征区适用条件水力公式、摩阻系数符号意义水力光滑区>10雷诺数h:管道沿程水头损失v:平均流速d:管道内径γ:水的运动粘滞系数λ:沿程摩阻系数Δ:管道当量粗糙度q:管道流量Ch:海曾-威廉系数C:谢才系数R:水力半径n:粗糙系数i:水力坡降l:管道计算长度紊流过渡区10<<500(1)(2)紊流粗糙区>500达西公式是管道沿程水力计算基本公式,是一个半理论半经验的计算通式,它适用于流态的不同区间,其中摩阻系数λ可采用柯列布鲁克公式计算,克列布鲁克公式考虑的因素多,适用范围广泛,被认为紊流区λ的综合计算公式。
室外管线工程量的计算公式
室外管线工程量的计算公式在室外管线工程中,工程量的计算是非常重要的一环。
通过合理的工程量计算,可以更好地掌握工程的进度和成本,从而保证工程的顺利进行。
在室外管线工程中,工程量的计算涉及到管道的长度、直径、材质等多个因素,因此需要根据实际情况制定相应的计算公式。
下面将介绍一些常用的室外管线工程量计算公式。
1. 管道长度的计算公式。
管道长度的计算是室外管线工程量计算中最基本的部分。
一般情况下,管道的长度可以通过以下公式进行计算:管道长度 = 管道走向长度 + 弯头长度 + 管道连接长度。
其中,管道走向长度是指管道沿着地面或地下的实际长度;弯头长度是指管道中的弯头部分的长度;管道连接长度是指管道与其他管道或设备连接的部分的长度。
通过这个公式,可以比较准确地计算出管道的总长度。
2. 管道材料的计算公式。
在室外管线工程中,管道的材料是非常重要的一部分。
常见的管道材料包括钢管、塑料管、铸铁管等。
不同材料的管道在使用时需要根据实际情况进行计算。
一般情况下,管道材料的计算可以通过以下公式进行:管道材料量 = 管道长度×管道直径×管道单位重量。
其中,管道长度和管道直径可以通过上述的管道长度计算公式得出,管道单位重量则是指单位长度管道的重量。
通过这个公式,可以比较准确地计算出所需的管道材料量。
3. 弯头、三通等附件的计算公式。
在室外管线工程中,除了管道本身外,还需要考虑到一些附件的工程量计算。
常见的附件包括弯头、三通、法兰等。
这些附件的工程量计算可以通过以下公式进行:附件数量 = 管道数量×弯头数量系数。
其中,管道数量是指需要安装附件的管道的数量,弯头数量系数则是根据实际情况确定的一个系数。
通过这个公式,可以比较准确地计算出所需的附件数量。
4. 排水管道的计算公式。
在室外排水系统的工程量计算中,需要考虑到排水管道的长度、材料、附件等多个因素。
一般情况下,排水管道的工程量计算可以通过以下公式进行:排水管道工程量 = 排水管道长度×排水管道直径×排水管道单位重量。
管道表面积计算公式
第十一册刷油、防腐蚀、绝热工程(一)工程量计算公式1、除锈、刷油工程。
(1)设备筒体、管道表面积计算公式:S=π×D×L式中π——圆周率;D——设备或管道直径;L——设备筒体高或管道延长米。
(2)计算设备筒体、管道表面积时已包括各种管件、阀门、法兰、人孔、管口凹凸部分,不再另外计算。
2、防腐蚀工程。
(1)设备筒体、管道表面积计算公式同(1)。
(2)阀门表面积计算式:(图一)S=π×D×2.5D×K×N图一式中D——直径;K——1.05;N——阀门个数。
(3)弯头表面积计算式:(图二)图二S=π×D×1.5D×K×2π×N/B式中D——直径;K——1.05;N——弯头个数;B值取定为:90°弯头B=4;45°弯头B=8。
(4)法兰表面积计算式:(图三)S=π×D×1.5D×K×N图三式中D——直径;K——1.05;N——法兰个数。
(5)设备和管道法兰翻边防腐蚀工程量计算式:(图四)图4S=π×(D+A)×A式中D——直径;A——法兰翻边宽。
(6)带封头的设备防腐(或刷油)工程量计算式:(图五)图五S=L×π×D+(D[]22)×π×1.5×N式中N——封头个数;1.5——系数值。
3、绝热工程量。
(1)设备筒体或管道绝热、防潮和保护层计算公式:V=π×(D+1.033δ)×1.033δS=π×(D+2.1δ+0.0082)×L图五式中D——直径1.033、2.1——调整系数;δ——绝热层厚度;L——设备筒体或管道长;0.0082——捆扎线直径或钢带厚。
(2)伴热管道绝热工程量计算式:①单管伴热或双管伴热(管径相同,夹角小于90°时)。
塑料管道基本计算
二〇一〇年 谢建玲
精选课件
1
主要内容
一、基本公式的导出 二、设计应力的获得 三、标准尺寸比与厚度系列 四、热水管使用条件级别的确定 五、热水管的设计应力 六、热水管的厚度系列 七、常用公式
精选课件
2
一、基本公式的导出
纵向:流体产生的力:
DΦ
F纵=P×πR2 =P×πDΦ2/4
e—误差变量,服从正态分布,平均值为0。
精选课件
12
举例PE
20 ℃、60 ℃、80 ℃温度下,选用 不同压力,按照GB/T 6111要求,对管材 试样进行静水压试验,得到满足GB/T 18252 要求的足够的试验数据,再按照 统计学的方法得到环应力与破环时间 的函数关系,并获得外推到50a预测的
从(1) 可导出:
P = 2e σ环/ (D-e)
(2)
e =D/ (2 σ环/P+1)
(3)
式中: D:外径, D= DΦ+e
精选课件
5
二、设计应力的获得
ISO 1167、GB/T 6111 液压试验,得到基础数据
ISO 9080、 GB/T 18252 外推方法,处理数据, 得到20℃、50年长期强度σLTHS
精选课件
11
数学计算
该标准使用了四参数模型,考虑了韧性、脆性两种 破坏模式,给出了两种模式转换点(拐点)的自动 检测方法。
四参数模型:
log10t=c1+c2/T+c3log10σ+c4(log10σ)/T+e 式中:t—破坏时间,单位h;
T—温度,单位K;
σ—环应力,单位MPa;
ci—参数,i=1,2,3,4;
流量与管径、压力、流速之间关系计算公式-孔径 压强 流速关系
流量与管径、压力、流速的一般关系一般工程上计算时,水管路,压力常见为0.1--0.6MPa,水在水管中流速在1--3米/秒,常取1.5米/秒。
流量=管截面积X流速=0.002827X管径的平方X流速(立方米/小时)。
其中,管径单位:mm ,流速单位:米/秒,饱和蒸汽的公式与水相同,只是流速一般取20--40米/秒。
水头损失计算Chezy 公式这里:Q ——断面水流量(m3/s)C ——Chezy糙率系数(m1/2/s)A ——断面面积(m2)R ——水力半径(m)S ——水力坡度(m/m)根据需要也可以变换为其它表示方法:Darcy-Weisbach公式由于这里:h f——沿程水头损失(mm3/s)f ——Darcy-Weisbach水头损失系数(无量纲)l ——管道长度(m)d ——管道径(mm)v ——管道流速(m/s)g ——重力加速度(m/s2)水力计算是输配水管道设计的核心,其实质就是在保证用户水量、水压安全的条件下,通过水力计算优化设计方案,选择合适的管材和确经济管径。
输配水管道水力计算包含沿程水头损失和局部水头损失,而局部水头损失一般仅为沿程水头损失的5~10%,因此本文主要研究、探讨管道沿程水头损失的计算方法。
1.1 管道常用沿程水头损失计算公式及适用条件管道沿程水头损失是水流摩阻做功消耗的能量,不同的水流流态,遵循不同的规律,计算方法也不一样。
输配水管道水流流态都处在紊流区,紊流区水流的阻力是水的粘滞力及水流速度与压强脉动的结果。
紊流又根据阻力特征划分为水力光滑区、过渡区、粗糙区。
管道沿程水头损失计算公式都有适用围和条件,一般都以水流阻力特征区划分。
水流阻力特征区的判别方法,工程设计宜采用数值做为判别式,目前国管道经常采用的沿程水头损失水力计算公式及相应的摩阻力系数,按照水流阻力特征区划分如表1。
沿程水头损失水力计算公式和摩阻系数表1达西公式是管道沿程水力计算基本公式,是一个半理论半经验的计算通式,它适用于流态的不同区间,其中摩阻系数λ可采用柯列布鲁克公式计算,克列布鲁克公式考虑的因素多,适用围广泛,被认为紊流区λ的综合计算公式。
【精品】塑料采暖管道快速水力计算表
【关键字】精品耐热聚乙烯管道快速水力计算表刘学来1,2 李永安1 李继志21、山东建筑大学2、中国石油大学摘要:根据塑料管道的特点,阐述了采暖塑料管道的选择原则及注意事项。
对塑料采暖管道水力计算进行了数学描述,通过计算机编程计算编制了耐热聚乙烯管道的水力计算表。
工程技术人员在实际工作中可以快速查询,方便应用。
关键词:塑料管材水力计算分级体系采暖Plastic Heating Tubes Quick Hydraulic Calculating TableLiu Xue-lai1 Li Yong-an1 Li Ji-zhi21. 2.ChinaAbstract According to plastic tubes characteristic, elaborated the heating plastic tubes selection principle and the matters needing attention. Has carried on mathematics description to the heating plastic tubes water power computation and has established the commonly used plastic tubes water power computation table through the computer programming computation. The tables may be used to the engineering personnel in practice.Keywords plastic tubing ; hydraulic calculating ; graduation system ; heating1、引言塑料管道具有不锈蚀、施工简单、不结垢、环保、无污染、沿程阻力小等优点。
流量与管径、压力、流速之间关系计算公式
流量与管径、压力、流速的一般关系一般工程上计算时,水管路,压力常见为0.1--0.6MPa,水在水管中流速在1--3米/秒,常取1.5米/秒。
流量=管截面积X流速=0.002827X管内径的平方X流速(立方米/小时)。
其中,管内径单位:mm ,流速单位:米/秒,饱和蒸汽的公式与水相同,只是流速一般取20--40米/秒。
水头损失计算Chezy 公式这里:Q ——断面水流量(m3/s)C ——Chezy糙率系数(m1/2/s)A ——断面面积(m2)R ——水力半径(m)S ——水力坡度(m/m)根据需要也可以变换为其它表示方法:Darcy-Weisbach公式由于这里:h f——沿程水头损失(mm3/s)f ——Darcy-Weisbach水头损失系数(无量纲)l ——管道长度(m)d ——管道内径(mm)v ——管道流速(m/s)g ——重力加速度(m/s2)水力计算是输配水管道设计的核心,其实质就是在保证用户水量、水压安全的条件下,通过水力计算优化设计方案,选择合适的管材和确经济管径。
输配水管道水力计算包含沿程水头损失和局部水头损失,而局部水头损失一般仅为沿程水头损失的5~10%,因此本文主要研究、探讨管道沿程水头损失的计算方法。
1.1 管道常用沿程水头损失计算公式及适用条件管道沿程水头损失是水流摩阻做功消耗的能量,不同的水流流态,遵循不同的规律,计算方法也不一样。
输配水管道水流流态都处在紊流区,紊流区水流的阻力是水的粘滞力及水流速度与压强脉动的结果。
紊流又根据阻力特征划分为水力光滑区、过渡区、粗糙区。
管道沿程水头损失计算公式都有适用范围和条件,一般都以水流阻力特征区划分。
水流阻力特征区的判别方法,工程设计宜采用数值做为判别式,目前国内管道经常采用的沿程水头损失水力计算公式及相应的摩阻力系数,按照水流阻力特征区划分如表1。
沿程水头损失水力计算公式和摩阻系数表1达西公式是管道沿程水力计算基本公式,是一个半理论半经验的计算通式,它适用于流态的不同区间,其中摩阻系数λ可采用柯列布鲁克公式计算,克列布鲁克公式考虑的因素多,适用范围广泛,被认为紊流区λ的综合计算公式。
塑料管道基本计算
塑料管道基本计算塑料管道是一种常见的管道材料,由于其具有耐腐蚀、轻质、易安装等优势,被广泛应用于给排水、化工、电力、农业等领域。
在进行塑料管道的基本计算时,主要包括管道内径和壁厚、管道的长度和重量等方面。
本文将从这几个方面对塑料管道的基本计算进行介绍。
首先,对于塑料管道的计算,首先需要确定的是管道的内径和壁厚。
根据不同的使用需求和规范要求,可以通过管道的承载力、流体流速、工作温度等参数来确定合适的内径和壁厚。
通常情况下,内径是根据流量和流速来确定的,一般可以根据流体的设计流量和工作条件来选择合适的管径,然后依据材料的允许应力来计算出壁厚。
此外,还需要注意管道的接口形式和连接方式,以及相应的密封结构和支撑方式,以确保管道的安全可靠。
其次,对于塑料管道的长度计算,可以根据实际使用情况来确定。
一般情况下,由于塑料管道具有较好的柔韧性和可塑性,可以通过将直埋管道切割成合适的长度,并通过接头将其连接起来,以满足实际使用需求。
在计算长度时,需要考虑到管道的安装和施工要求,以及接头的数量和间距等因素。
最后,对于塑料管道的重量计算,主要是为了确定管道的运输和安装条件。
塑料管道的重量由管道的长度、截面形状和密度等因素所决定。
一般情况下,可以通过采用常用的管道重量计算公式来计算管道的重量,如下所示:管道重量(kg)= (管道长度)× (管道截面积)× (管道密度)其中,管道截面积和密度可以根据实际情况进行计算和选择。
需要注意的是,在计算管道重量时,还需要考虑到管道的附件和支撑结构的重量,以及施工过程中对管道的保护措施和支撑要求等因素。
综上所述,塑料管道的基本计算包括内径和壁厚、管道长度和重量等方面。
在进行这些计算时,需要根据实际使用需求、规范要求和材料性能等因素进行综合考虑,以确保管道的设计和施工质量。
只有在合理计算的基础上,才能保证塑料管道的安全运行和长期可靠性。
