《现代测试技术》习题
现代测试技术 作业题解
第二章习题1．现校准为量程100mV ，表盘刻度为100等份毫伏表，见表。
题1：测量数据 被校表示值U X （mV ） 10 20 30 40 50 60 70 80 90 100标准表示值U 0（mV ） 9.9 20.0 30.4 39.8 50.2 60.4 70.3 79.9 89.7 99.9绝对误差∆U （mV ）-0.1 0.0 0.4 -0.2 0.2 0.4 0.3 -0.1 -0.3 -0.1试求：①．计算各校准点的绝对误差，并填入表中； ②．确定被校表的准确度等级； 解： 最大引用误差为：100%0.4%mnm mA A γ∆=⨯=%a nm ≤γ所以应该取a=0.52．某四位半数字电压表，量程为2V ，工作误差为∆= ± （0.025%∙U X +2个字） 用该表测量时，读数分别为0.0345V 和1.8567V ，试求两种情况下的测量误 差。
从计算结果中可得到什么启示？解：四位半仪表在2V 量程下的显示范围是 0～1.9999V ，分辨率为0.0001V 。
当测量值为0.0345V 时绝对误差和相对误差分别为：()411110.025%0.03450.00012 2.110100%0.6%X VA γ-∆=±⨯+⨯=±⨯∆=⨯=±当测量值为1.8567V 时绝对误差和相对误差分别为：()422220.025% 1.85670.00012710100%0.04%X VA γ-∆=±⨯+⨯=±⨯∆=⨯=±可以看出，测量结果的测量误差不仅和仪表的准确度有关，而且和量程的选择有关。
测量值与量程越近，测量误差越小。
3．对某直流电压源的输出电压U 进行10次 ，读数如表所示。
题3：测量数据次数 12 3 4 5 6 7 8 9 10 U/V 5.003 5.011 5.006 4.998 5.015 4.996 5.009 4.999 5.010 5.007① 求输出电压x U 的算术平均值U 及其标准差()U s .。

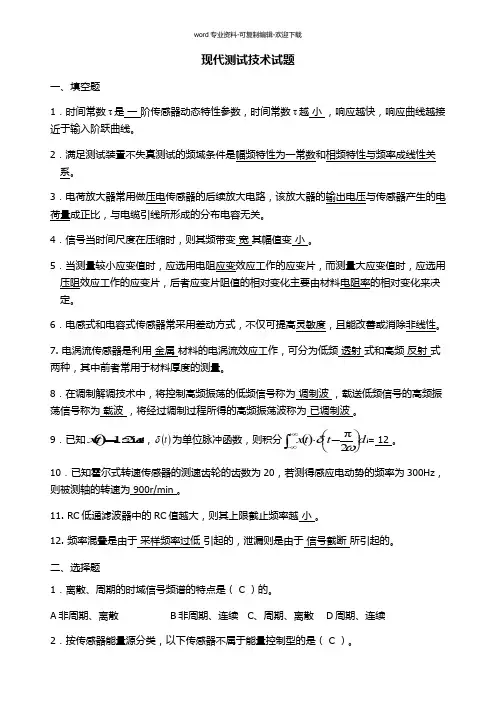

现代测试技术试题
现代测试技术试题一、填空题1．时间常数τ是 一 阶传感器动态特性参数，时间常数τ越 小 ，响应越快，响应曲线越接近于输入阶跃曲线。
2．满足测试装置不失真测试的频域条件是幅频特性为一常数和相频特性与频率成线性关系。
3．电荷放大器常用做压电传感器的后续放大电路，该放大器的输出电压与传感器产生的电荷量成正比，与电缆引线所形成的分布电容无关。
4．信号当时间尺度在压缩时，则其频带变 宽 其幅值变 小 。
5．当测量较小应变值时，应选用电阻应变效应工作的应变片，而测量大应变值时，应选用压阻效应工作的应变片，后者应变片阻值的相对变化主要由材料电阻率的相对变化来决定。
6．电感式和电容式传感器常采用差动方式，不仅可提高灵敏度，且能改善或消除非线性。
7. 电涡流传感器是利用 金属 材料的电涡流效应工作，可分为低频 透射 式和高频 反射 式两种，其中前者常用于材料厚度的测量。
8．在调制解调技术中，将控制高频振荡的低频信号称为 调制波 ，载送低频信号的高频振荡信号称为 载波 ，将经过调制过程所得的高频振荡波称为 已调制波 。
9．已知()t t x ωsin 12=，()t δ为单位脉冲函数，则积分()⎰∞+∞-⎪⎭⎫ ⎝⎛-⋅dtt t x ωδ2π= 12 。
10．已知霍尔式转速传感器的测速齿轮的齿数为20，若测得感应电动势的频率为300Hz ，则被测轴的转速为 900r/min 。
11. RC 低通滤波器中的RC 值越大，则其上限截止频率越 小 。
12. 频率混叠是由于 采样频率过低 引起的，泄漏则是由于 信号截断 所引起的。
二、选择题1．离散、周期的时域信号频谱的特点是（ C ）的。
A 非周期、离散B 非周期、连续C 、周期、离散D 周期、连续2．按传感器能量源分类，以下传感器不属于能量控制型的是（ C ）。
A 电阻传感器B 电感传感器C 光电传感器D 电容传感器3．变磁通感应式传感器在测量轴的转速时，其齿盘应采用（ B ）材料制成。

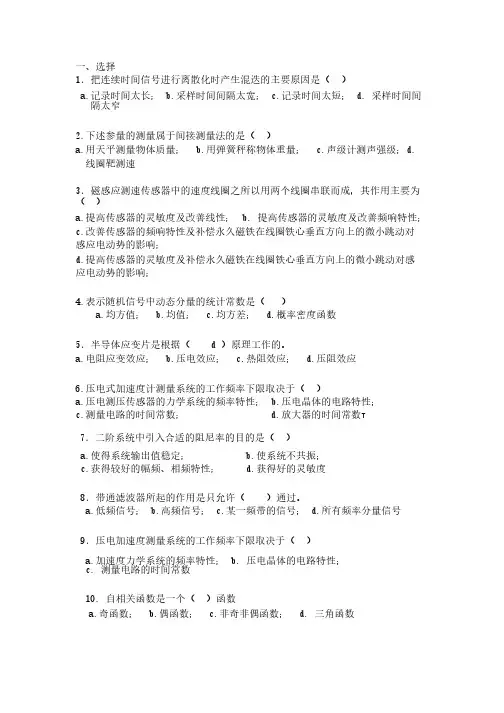

现代测试技术复习试题
一、选择一、选择1．把连续时间信号进行离散化时产生混迭的主要原因是（ ））a. a.记录时间太长；记录时间太长；记录时间太长；b. b. b.采样时间间隔太宽；采样时间间隔太宽；采样时间间隔太宽；c. c. c.记录时间太短；记录时间太短；记录时间太短；d. d. d. 采样时间间采样时间间隔太窄隔太窄2.2.下述参量的测量属于间接测量法的是（下述参量的测量属于间接测量法的是（下述参量的测量属于间接测量法的是（ ））a.a.用天平测量物体质量；用天平测量物体质量；用天平测量物体质量；b. b. b.用弹簧秤称物体重量；用弹簧秤称物体重量；用弹簧秤称物体重量；c. c. c.声级计测声强级；声级计测声强级；声级计测声强级；d.d.线圈靶测速线圈靶测速3．磁感应测速传感器中的速度线圈之所以用两个线圈串联而成，其作用主要为（ ））a.a.提高传感器的灵敏度及改善线性；提高传感器的灵敏度及改善线性；b. b. 提高传感器的灵敏度及改善频响特性；提高传感器的灵敏度及改善频响特性；c.c.改善传感器的频响特性及补偿永久磁铁在线圈铁心垂直方向上的微小跳动对改善传感器的频响特性及补偿永久磁铁在线圈铁心垂直方向上的微小跳动对感应电动势的影响；感应电动势的影响；d.d.提高传感器的灵敏度及补偿永久磁铁在线圈铁心垂直方向上的微小跳动对感提高传感器的灵敏度及补偿永久磁铁在线圈铁心垂直方向上的微小跳动对感应电动势的影响；应电动势的影响；4.4.表示随机信号中动态分量的统计常数是（表示随机信号中动态分量的统计常数是（表示随机信号中动态分量的统计常数是（ ））a.a.均方值；均方值；均方值；b. b. b.均值；均值；均值；c. c. c.均方差；均方差；均方差；d. d. d.概率密度函数概率密度函数概率密度函数5．半导体应变片是根据（．半导体应变片是根据（ d d d ）原理工作的。
）原理工作的。
）原理工作的。
a.a.电阻应变效应；电阻应变效应；电阻应变效应；b. b. b.压电效应；压电效应；压电效应；c. c. c.热阻效应；热阻效应；热阻效应；d. d. d.压阻效应压阻效应压阻效应6.6.压电式加速度计测量系统的工作频率下限取决于（压电式加速度计测量系统的工作频率下限取决于（压电式加速度计测量系统的工作频率下限取决于（ ））a.a.压电测压传感器的力学系统的频率特性；压电测压传感器的力学系统的频率特性；压电测压传感器的力学系统的频率特性；b. b. b.压电晶体的电路特性；压电晶体的电路特性；压电晶体的电路特性；c.c.测量电路的时间常数；测量电路的时间常数；测量电路的时间常数；d. d. d.放大器的时间常数放大器的时间常数τ7．二阶系统中引入合适的阻尼率的目的是（．二阶系统中引入合适的阻尼率的目的是（ ））a. a.使得系统输出值稳定；使得系统输出值稳定；使得系统输出值稳定；b. b. b.使系统不共振；使系统不共振；使系统不共振；c.c.获得较好的幅频、相频特性；获得较好的幅频、相频特性；获得较好的幅频、相频特性；d. d. d.获得好的灵敏度获得好的灵敏度获得好的灵敏度8．带通滤波器所起的作用是只允许（．带通滤波器所起的作用是只允许（ ）通过。
现代测试技术计算题习题集(附答案)1
补充习题参考答案1、 有一个电容测微仪，两极板介质为空气，其圆形极板半径r = 4 mm ，工作初始间隙δ=0.2 mm ，已知 ε0=8.58×10-12F/m ，ε=1，问：1）、工作时，如果传感器与工件的间隙变化量Δδ=1μm 时，电容变化量是多少？2）、如果测量电路的灵敏度S 1=100mV/pF ，读数仪表的灵敏度S 2=5格/mV ，在Δδ=1μm 时，读数仪表的指示值变化多少格？解：1）、ΔC=εε0A ×Δδ/-δ2=1×8.58×10-12（F/m ）×3.14×（0.004）2（m 2）×1×10-6（m ）=-4.94×10-3pF2）、S=ΔC ×S 1×S 2=-4.94×10-3(pF) ×100（mv/pF ）×5(格/mv)=-2.47格≈-2.5格2、 应变片的计算：已知试件尺寸如图，试件材料为45#钢，Ｅ＝２.0×10＋7N/cm 2，应变片电阻R=120Ω，K=2.0，康铜电阻丝的电阻温度系数α=-50×10-6/℃，温度线膨胀系数β2=15×10-6/℃，45#钢的温度线膨胀系数β1=11×10-6/℃。
求：（1）、不考虑温度的影响，当P=10吨时，求电阻应变片的电阻相对变化量ΔR/R 和绝对变化量ΔＲ。
（２）、当Ｐ＝０，环境温度在-２０℃变到+２０℃时，求电阻应变片的相对变化量ΔR/R 和绝对变化量ΔＲ。
解：（1)拉伸变形 A E A P εδ== 得EAP=ε 所以005.012100.210100.263=⨯⨯⨯⨯⨯===∆EA KP K R R ε R ∆=0.005×120=0.6 Ω (2)当p ＝0，t ∆＝20-（-20）＝40 ℃时Ω-=⨯⨯-⨯+⨯-⨯∆⨯-+=∆--2784.040]10)1511(0.21050[120t)]([6621＝ββαK R R31032.21202784.0-⨯-=-=∆R R 3、 脱粒机滚筒轴上，沿与轴线方向成45º方向贴一应变片，在工作时应变片的阻值从120Ω增加到120.006Ω，试问滚筒轴所承受的工作扭矩是多少？已知轴的直径为40mm ，Ｅ＝２.1×10＋６kg/cm 2，μ＝０.３，应变片又ΔR/R=k ε→ε=ΔR/R*k=0.006/120×2.0=25×10-6所以M k=ㄧ2.1×10-6(kg/cm 2) ×25×10-6/(1+0.3)ㄧ×3.14×(4 cm)3/16 =507.2kg.cm=5.072kg.m=50.72N.m4、 如图所示，在左端固定的悬臂梁的右端部，沿X-X 轴，Y-Y 轴，Z-Z 轴分别作用有P x 、P y 、P z 三个力，且P x 、5、 已知条件如图，试件为４５号钢，Ｅ＝２.０×10＋7N/cm 2，应变片的电阻为Ｒ1＝Ｒ2＝１２０欧，Ｋ＝２.0, 由.２８１Ω，ΔＲ2＝-０.２８１Ω的电阻变化，求Ｐ＝？⎩⨯⨯=WE M ε其中W 是抗弯截面系数，矩形截面的W ＝bh 2/6又μεεε117021120281.01=⨯=⨯∆=∆K R R K R R ＝即 则NLh b E P 01.492064.06.110117010262662≈⨯⨯⨯⨯⨯=⨯⨯⨯=-ε6、 如图所示，弹性元件为钢材，Ｅ＝２.０×10＋5N/mm 2， 贴片处的断面积为400mm 2，泊松比μ＝０.３，Ｒ1＝Ｒ2＝Ｒ3＝Ｒ4＝１２０欧，Ｋ＝２.０，力Ｐ＝50000N ，求电桥的输出电压ＵBD ＝?解：弹性元件拉伸变形A E A P εδ== 得μεε62510625)(400)/(100.2)(50006224=⨯=⨯⨯==-+mm mm kg kg EAP根据布片、接桥规则（如图所示）：mVU K U BD 875.4610625)3.01(0.221)1(26=⨯⨯⨯+⨯⨯=+=-εμ１7、 图示为圆轴销，其端部受有一力P ，轴上贴有两应变片R 1=R 2=120Ω，K=2.0，两片之间的距离L=100mm ，圆轴直径d=20 mm ，E=２.０×10＋5N/mm 2,若测得半桥的指示应变为2000με 。
现代测试技术课程习题 库
现代测试技术课程习题库一、1．量具的作用是：___________________________________________________,根据准确度的高低，又可分为___________、_____________和________________。
2．标准电阻常采用四端接线法，目的是为了消除___________和_________的影响。
3．测量准备阶段的任务是。
4．国际单位制（SI制）的基本单位是、、、、开尔文（K）、摩尔（mol）和坎德拉(cd)。
5．一个完整的测量过程包括阶段、阶段和阶段。
二、填空：1.测量误差按性质分为_____误差、_____误差和_____误差、其中_____误差是可预知可修正的。
2.随即误差的统计特性为________、________、________和________。
3．置信度是表征测量数据或结果可信赖程度的一个参数，可用_________和_________来表示。
4．指针式仪表的准确度等级是根据_______误差划分的，若用级150V电压表测量某电压，读书为，被测电压的相对误差是_________。
5．对某电阻进行无系差等精度重复测量，所得测量列的平均值为Ω,标准偏差为Ω，测量次数15次，平均值的标准差为_______Ω，当置信因子K＝3时，测量结果的置信区间为_______________。
6．某4位半数字电压表的允许误差为+（% U x+3个字），用该表测量某电压读数为，被测电压的绝对误差为______V，相对误差为_________%；7．在等精度重复测量中，测量列的最佳可信赖值是。
8．替代法的特点是9．用安法测量电阻，已知U = 100V，U = 1 V ；I = 0.5 A ，I = 0.01A ，则电阻/=R U I 的绝对误差 R为。
10.对某电压做无系统误差等精度独立测量，测量值服从正态分布。
已知被测电压的真值U0＝，标准差σ（U）＝，按99%（置信因子k= ）可能性估计测量值出现的范围：___________________________________。
现代测试技术课程习题库
25． 电 阻 的 发 热 量 Q ， 关 系 式 为 Q = 0.24I 2Rt ， 若 已 知
ΔI I
=
±0.2
0
0
,
ΔR R
=
±0.10
0
,
Δt t
=
±0.5 00, 求 Q 的测量标准不确定度。
26． 电阻的测量值中仅有随机误差，且属于正态分布，电阻的真值 R0 = 10Ω ，测量
值的标准差σ (R) = 0.2 ，试求出现在 9.5 −10.5Ω 之间的置信概率。
27． 对某电阻进行 15 次无系差等精度重复测量，测得数据为 28.53、28.52、28.50、 28.52、28.53、28.53、28.50、28.49、28.49、28.51、28.53、28.52、28.49、28.40、 28.50，单位为Ω，试求： ①．平均值和标准差； ②．用莱以特准则、格罗布斯准则分别判别该测量列中是否含有粗大误差的测量值， 若有重新计算平均值和标准差；
试求： ①．计算各校准点的绝对误差和修正值，并填入表中； ②．确定被校表的准确度等级； ③．若用该表测量某电压，读数为 75.4 mV，测量值的绝对误差和相对误差； ④．③中的误差属于什么误差？可以消除吗？如何消除？（引用误差，选用准确程度 更高的仪表测量）
6．某四位半数字电压表，量程为 2V，工作误差为Δ= ± （0.025%•UX+2 个字） 用该表测量时，读数分别为 0.0345V 和 1.8567V，试求两种情况下的测量误
30．对某电感进行 12 次等精密度测量，所得数据（单位为 mH）为 2.56，2.52，2.59， 2.53，2.57，2.55，2.56，2.58，2.60，2.54，2.68，2.55。试判断其中有无粗大误 差。
现代检测技术_西安交通大学中国大学mooc课后章节答案期末考试题库2023年
现代检测技术_西安交通大学中国大学mooc课后章节答案期末考试题库2023年
1.常见的弹性敏感元件有（）
答案:
波纹管_柱式_环式_梁式
2.频率调制不属于光纤传感器对光调制的一部分。
答案:
错误
3.位移量为脉冲数与栅距地乘积。
答案:
正确
4.电阻应变片一般采用直流电桥电路测量其电阻变化
答案:
正确
5.若单片压电片等效电容为C，输出电荷为q，输出电压为U。
将相同两片并
接后其总参数U’为2U
答案:
错误
6.若单片压电片等效电容为C，则将相同两片串接后其总参数C’不变
答案:
错误
7.下列属于DAQ（Data Acquisition）体系的开环型数字检测系统的是（）
答案:
信号调理_计算机_传感器_检测对象
8.从原理上讲，下列可以实现金属齿轮转速测量的是（）
答案:
电容_霍尔_电涡流_磁敏
9.下列可以制作接近开关的是（）
答案:
电感式_光电式_霍尔式_电容式
10.传感器静态特性指标主要有（）
答案:
迟滞_重复性_线性度_精度
11.多次测量求平均值可以减小（）误差
答案:
随机
12.若单片压电片等效电容为C，则将相同两片串接后其总参数C’为（）
答案:
C/2
13.平行板式电容传感器（）型的输入输出关系呈非线性
答案:
变间隙
14.下列属于传感器动态特性指标的是（）
答案:
时域。
现代测试技术练习题
现代测试技术练习题一、填空题1. 常见的记录仪器有笔式记录仪、光线示波器和磁带记录仪、计算机记录仪。
2.测试系统的静态特性反映对输入的静态参量而表现的输出与输入的基本关系，其基本特性参数有灵敏度、线性度和迟滞、重复性。
3. 测试误差的主要类型有随机误差、系统误差和过失误差。
4. 信号的描述方法是频域描述法和时域描述法。
二、单项选择题1、描述周期信号的数学工具是( B ) 。
A. 相关函数B. 傅氏级数C. 拉氏变换D. 傅氏变换2、描述非周期信号的数学工具是( C ) 。
A. 三角函数B. 拉氏变换C. 傅氏变换D. 傅氏级数3、下列传感器中，不属于电阻应变片式传感器一类的是（ D ）。
A. 金属丝式B. 金属箔式C. 半导体式D. 固态压阻式4、下列属于隐性记录方式的记录仪器是（ C ）。
A. 电子示波器B. 光线示波器C. 光盘刻录机D. 笔式记录仪5、在无限次重复测量中，会形成异常数据的误差是（ B ）。
A. 相对误差B. 过失误差C. 随机误差D. 系统误差6、下列参数中，不属于随机信号统计特征参数的是（ D ）。
A. 均方值B. 概率密度函数C. 自相关函数D. 线性度三、判断题1、电感式传感器可以用来测量温度参量。
（×）2、凡频谱是离散的信号必然是周期信号。
（×）还有准周期3、周期信号的频谱是离散的，非周期信号的频谱也是离散的。
（×）4、非周期性变化的信号就是随机信号。
（×）5、两个周期比不等于有理数的周期信号之和是周期信号。
（×）6、测量装置的灵敏度越高，其测量范围就越大。
（×）7、幅频特性是指响应与激励信号的振幅比与频率的关系。
（√）8、测量装置的相频特性φ(ω)表示了信号各频率分量的初相位和频率间的函数关系。
（√）。
《现代测试技术》本科-期末试卷(A)-答案
参考答案及评分标准一、单项选择题（本大题共5小题，每空2分，共10分）1．X射线衍射分析的缩写是[ A ]A. XRD；B.TEM；C. SEM；D. DTA。
2．电子探针X射线显微分析的缩写是[ C ]A. TEM；B. SEM；C. EPMA；D. DTA3、吸光度与透射比的关系是[ A ]。
A. A = -lgTB. A=1/TC. A＝10TD. A=T -104．透射电镜是应用[ A ]来成像。
A. 透射电子；B. 背散射电子；C. 二次电子；D. 俄歇电子。
5．扫描电镜用不同信号成像时分辨率是不同的，分辨率最高的是[ B ]。
A. 背散射电子像；B. 二次电子像；C. X射线像；D. 吸收电子像。
二、多项选择题（本大题共5小题，每小题3分，共15分）1．由波的干涉加强条件出发，推导出衍射线的方向与点阵参数、入射线相对于点阵方位及X 射线波长之间的关系（X射线衍射的几何条件），这种关系的具体表现为[ AB ]A. 劳厄方程；B. 布拉格定律；C. 莫塞莱定律；D. 谢乐方程。
2．在电子与固体物质相互作用中，从试样表面出射的电子有[ ACD ]A. 背散射电子；B. 透射电子；C. 二次电子；D. 俄歇电子。
3．透射电镜电子图像的衬度按其形成机制有[ ABC ]。
A. 质厚衬度；B. 衍射衬度；C. 相位衬度；D. 形貌衬度。
4．影响红外光谱图中谱带位置的因素有[ ABCD ]A．诱导效应B．键应力C．氢键D．物质状态5．光电子能谱测量中化学位移的解释有以下模型[ ABC ]A．离子型化合物静电模型B．分子电位—电荷热能模型C．等效原子核心－等价电子壳层模型D．振动模型三、填空题（每小题1分，共10分）1. X射线管主要由阳极、阴极、和窗口构成。
2. 颗粒的粒度能显著影响粉体及其产品的性质和用途。
目前常用的粒度分析方法主要包括：筛分法、激光法和沉降法。
3.基体效应是指样品的基本化学组成和物理、化学状态的变化对分析线强度的影响。
现代测试技术课后习题及答案
复习（重点）一、中期考试题（含第一、二、三章）重点习题：二、填空选择题：第五、九、十章。
如：1. ±1误差称为最大量化误差2.直接数字合成（DDS）技术的优缺点。
三、判断题第四、九章。
四、简答题：1.简单电路原理分析，如P155图4-6；锁相环倍频分频2.框图分析（简述）：测频、测周及时间间隔原理；示波器扫描发生器环组各部份的组成及作用；外差式频谱分析仪组成框图原理；逻辑分析仪五、计算题:1.（含中期考试计算题）及第九章2.累进性系统误差、周期性误差的判别，简述测量数据处理的步骤（要求给出相应的公式及判据），例3-4。
3．计算由±1误差所引起的测周误差。
付加：1.现代自动测试系统特点2. PXI总线的特点及应用领域？第一章一、填空题1.相对误差定义 与 的比值。
通常用百分数表示。
2.广义测量是指为了获得对被测对象 而进行的实验过程。
3.狭义测量测量是为了确定被测对象的 而进行的实验过程。
4.测量误差主要的来源 、 、 、 和 。
5.仪表的准确度越高，测量结果越 。
6.信息的的获取的过程是由 和 两大环节组成。
二、计算题1、用量程为10V 、1.5级的电压表分别测量3V 和8V 的电压，试问哪一次测量的准确度高?为什么?解：xm=10V,A1=3V,A2=8V2、某被测电压为3.50V ，仪表的量程为5V ，测量时该表的示值为3.53V ，求：◆ ⑴ 绝对误差与修正值各为多少？◆ ⑵ 实际相对误差及引用误差各为多少？◆ ⑶ 该电压表的精度等级属哪一级别？第二章◆ 一、选择题：%5.1%100=⨯∆=Xm X m γ%5.110⨯=∆X %5%10011=⨯∆=A X A γ◆ 1.从基本的测量对象来看，电子测量是对( ) 的测量。
◆ A.电信号 B. 电路Ｃ．电系数Ｄ．电参数◆ 2.测量系统的理想静态特性为（）．◆Ａ．y=Sx+S0 B.y=Sx C.y=S D.y=Sx+S0+x2◆ 3. 电子信息技术应用在电子测量中的优点有（）。
现代测试技术试题
《现代测试技术习题》一．填空题（每题空2分，共20分）1. 氢核磁矩(μ1H)为2.79，磷核磁矩(μ31P)为1.13，两者自旋量子数(I)值均为1/2，试问在相同强度的外加磁场条件下，_磷核_发生核跃迁时需要较低的能量？(填氢核，或磷核)2. 乙酸乙酯中三种类型氢核的共振峰不同，化学位移__b__最大、___c_最小(填a, b或c)。
3. 下列化合物中用箭头标记的氢核，__b__的位于低场。
（填a或b）4. CHCl3可与苯环上的π电子按下列形式形成氢键，试问，CHCl3上的氢核共振信号将移向___高场___(填高场或低场)。
5. 试从下列四个结构中选出一个与图谱符合的结构____b___(填a, b, c或d)。
6. 试对照结构式，指出图某些信号峰的归属，其中1对应__g__, 2对应__a__（填a, b, c, d, e, f或g）。
7. 试对照结构式，指出图中某些信号峰的归属，其中4对应__d____, 6对应___b__（填a, b, c, d, e 或f ）。
现代分析测试技术色谱部分两道题（每题8分）：1.色谱分离动力学和热力学理论主要研究内容是什么？色谱分离动力学主要从动态角度由宏观唯象到微观分析水平探索色谱分离的过程机理。
探索各种因素对分辨率，灵敏度，以及分离速率的影响，为条件优化提供理论基础。
如:速率理论。
热力学理论主要讨论各物态间的相平衡，物质在色谱上的保留行为，即组分在固定相和流动相中的分配系数的影响因素。
如塔板理论。
色谱分离是色谱体系热力学过程和动力学过程的综合表现。
热力学过程是指:与组分在体系中分配系数相关的过程; 动力学过程是指:组分在该体系两相间扩散和传质的过程。
组分、流动相和固定相三者的热力学性质使不同组分在流动相和固定中具有不同的分配系数，分配系数的大小反映了组分在固定相上的溶解-挥发或吸附-解吸的能力。
分配系数大的组分在固定相，上溶解或吸附能力强，因此在柱内的移动速度慢;分配系数小的组分在固定相.上溶解或吸附能力弱，因此在柱内的移动速度快。
现代测试技术自测试题word版本
且信号频率ω在0 - 0.58ωn，则失真小……………………（3分）
3.光线示波器的结构组成：光学系统；电磁系统和振动子；时标装置；纸带传动和控制系统。……………………………………………………………………（2分）
工作原理：动圈式振动子的线圈流过被测信号电流且在静止磁场的作用下，线圈偏
现代测试技术自测试题
现代测试技术自测试题一
一、填空题：（每空1分，满分20分）
1.机械工程测试技术是一门专业技术基础课，要完成对机械参量的测试技术包括__________________和_____________________两个方面的内容；实际采用的测试方法有机械法、光学法和法。
2.传感器的敏感元件是；
转换元件是。10mm差动变压器式位移传感器的转换原理是。
3.压电式传感器的压电效应是
_________________________；热电偶传感器是将温装置，则按幅频特性可分为、、
______________和带阻滤波器。
6.常见的记录仪器有、光线示波器和、计算机记录仪。
1.差动式电容传感器由两个单电容传感器构成，其输出量是两个单电容传感器的差值输出，该值与被测量成线性关系。…………………………………………（2分）
优点：灵敏度提高一倍
线性度提高一个数量级
抑制共模干扰……………………………………………（3分）
2.一阶系统：时间常数τ越小，则频带宽，失真小。……………………（2分）
八、（满分7分）试用光电式传感器测量电动机的转速，画出该测试系统的组成结构框图，并说明其测量的原理。
现代测试技术自测试题一参考答案及评分标准
一、填空题：（每空1分，满分20分）错填、漏填均得0分。
现代测试技术课程习题库
现代测试技术课程习题库标准化文件发布号：（9312-EUATWW-MWUB-WUNN-INNUL-DQQTY-现代测试技术课程习题库一、1．量具的作用是：___________________________________________________,根据准确度的高低，又可分为___________、_____________和________________。
2．标准电阻常采用四端接线法，目的是为了消除___________和_________的影响。
3．测量准备阶段的任务是。
4．国际单位制（SI制）的基本单位是、、、、开尔文（K）、摩尔（mol）和坎德拉(cd)。
5．一个完整的测量过程包括阶段、阶段和阶段。
二、填空：1.测量误差按性质分为_____误差、_____误差和_____误差、其中_____误差是可预知可修正的。
2.随即误差的统计特性为________、________、________和________。
3．置信度是表征测量数据或结果可信赖程度的一个参数，可用_________和_________来表示。
4．指针式仪表的准确度等级是根据_______误差划分的，若用级150V电压表测量某电压，读书为，被测电压的相对误差是_________。
5．对某电阻进行无系差等精度重复测量，所得测量列的平均值为Ω,标准偏差为Ω，测量次数15次，平均值的标准差为_______Ω，当置信因子K＝3时，测量结果的置信区间为_______________。
6．某4位半数字电压表的允许误差为+（% U x+3个字），用该表测量某电压读数为，被测电压的绝对误差为______V，相对误差为_________%；7．在等精度重复测量中，测量列的最佳可信赖值是。
8．替代法的特点是9．用安法测量电阻，已知U = 100V，U = 1 V ；I = 0.5 A ，I = 0.01A ，则电阻=的绝对误差 R为。
现代测试技术复习题有答案
填空题1、示值误差定义为( 绝对误差)与( 测量值)的比值，通常用百分数表示。
2、为保证在测量80V电压时，误差≤±1%，应选用等于或优于( )级的100V量程的电压表。
3、用四位半的DVM测量15V的稳压电源电压为15.125V，取四位有效数字时，其值为( )。
4、某DVM的最大读数容量为19999，则该表属于( )位表，在0.2V 量程的分辨力为( )µV。
5、用电子电压表测量一个稳定电压，得到下列数列： 90.1，90.2，90.0，90.4，90.6(V) 则：(1)算术平均值=（）V；(2)数列标准偏差=（） V；（3）算术平均值的标准偏差=( )V。
6、图所示电路，R11 = R12 = R2 = R。
求运算关系式：υO = f (υI1，υI2)。
7、在测量数据为正态分布时，如果测量次数足够多，习惯上取作为判别异常数据的界限，这称为莱特准则。
8、相对真误差定义为 ________ 与 ________ 的比值，通常用百分数表示。
9、随机误差的大小，可以用测量值的 ________ 来衡量，其值越小，测量值越集中，测量的 ________ 越高。
10、测量值的数学期望 M( x ) ，就是当测量次数 n 趋近无穷大时，它的各次测量值的_______ 。
11、随机误差的特点有 ___________、____________、___________。
12、将 15.35保留 3 位有效数字后为 __________。
13、将 362.500000000000001 保留 3 位有效数字后为___________。
14、用一只 0.5 级 50V 的电压表测量直流电压，产生的绝对误差≤ __ 伏。
15、设，且各分项的相对误差分别为，则 y 的相对误差 =____ 。
16、调节示波器“水平位移”旋钮，是调节___ _的直流电位。
17、根据测量误差的性质和特点，可将它们分为 ________ 、 ________ 、 ________ 。
《现代测试技术》2020试题（b卷）_学号尾号双号
《现代测试技术》2020试题（b卷）_学号尾号双号北京航空航天⼤学2019－2020 学年第⼆学期期末《现代测试技术》__卷班级______________学号 _________姓名______________成绩 _________2020年6⽉20⽇班号学号姓名成绩《现代测试技术》期末考试卷注意事项：1、考核⽅式为“线上开卷考试”。
2、请在试卷封⾯上填写⾃⼰所拿试卷的类型（A卷或B卷）。
3、禁⽌在考试过程中使⽤⼿机或其它通信⼯具联系其他考⽣。
⼀、判断题 (共5分，每题1分)1. 应变式传感器中的弹性元件是敏感元件( )。
2. 传感器的重复性误差属于系统误差( )。
3. 相⽐于钢材料锤头，橡胶材料锤头的⼒锤施加的激振脉冲信号获得的带宽最宽( )。
4. 电磁流量计可实现对所有流动介质的流量测试( )。
5. 在利⽤激光多普勒进⾏流速测量时，光电倍增管接受到的散射光与激光器发射光之间发⽣了⼀次频移现象( )。
⼆、单选题（共20分，每题2分）1.从信号的波形上看，下⾯哪⼀个信号最有可能是调频后的信号波形（）？2.与同步幅值调制与解调相⽐，⾮抑制（偏置）幅值调制与解调相⽐的主要区别是（）？A. 调制时必须给被载波信号号增加⼀个⾜够⼤的直流偏置量B. 调制与解调时的载波信号不必有相同的频率和相位C. 调制时必须给被调制信号号增加⼀个⾜够⼤的直流偏置量D. 调制与解调时的载波信号必须有相同的频率和相位3.当⽤Arduino来构成⼀个计算机化测量系统时，它的作⽤等价于：( )A.信号调理板B.信号采集卡C.计算机D.传感器4. 通常热电偶的测试电路需要串联接⼊连接导线和⼆次仪表，只要保证接⼊导线或仪表两端的温度相同，就不会改变热电偶的测量精度，请问这是下⾯哪种热电偶规律的应⽤。
（）A.均质导体规律B.中间导体规律C.中间温度规律D.热电偶相配规律5. 下⾯哪种流量计的⼯作原理与⾮流线物体形成的漩涡频率有关？（）A.涡轮流量计B.⽂杜利管C.涡街流量计D.叶轮流量计6.影响半导体应变⽚电阻变化的最主要原因是（）A.材料⼏何尺⼨的变化B.材料光学性质的变化C.材料电阻率的变化D.材料化学性质的变化7.如果将120Ω的应变⽚贴在材料为钢的实⼼圆柱弹性试件上，沿轴向⽅向粘贴⼀⽚应变⽚，若试件截⾯积，弹性模量为，若由拉⼒引起的应变⽚电阻变化为1.2Ω，则该应变⽚的灵敏系数为（）A. 2.0B. 1.0C. 1.5D. 2.58.电感式传感器采⽤差动结构后，下列说法错误的是（）A. 提⾼灵敏度B. 改善动态响应特性C. 起到温度误差补偿的作⽤D. 减⼩⾮线性9.当变隙式电容传感器的两极板极间的初始距离d0增加时，将引起传感器的（）A. 灵敏度K0增加B. 灵敏度K0不变C. ⾮线性误差增加D. ⾮线性误差减⼩10.与幅值调制与解调相⽐，频率调制与解调的主要优点是（）？A.调制与解调电路简单B.占频带资源少C.抗⼲扰能⼒强D.计算速度快三、计算题（列出计算过程，共25分）1. 下图为等强度梁测⼒系统，R1为电阻应变⽚，应变⽚灵敏系数K=2.05，未受应变时，R1=120Ω. 当试件受⼒F时，应变⽚承受平均应变为800µε（µε是微应变的单位符号，即百万分之⼀），应变⽚电阻变化量ΔR1以及电阻相对变化量ΔR1/ R1分别为多少？（5分）2.如下图所⽰，⼀个电容式位移传感器⽤于监测⼯件的位置变化。
现代测试技术习题例题
习题1求如图所示周期三角波的傅立叶级数表示，并画出频谱图。
解: x(t) x(t)常值分量：a o = T o 余弦分量的幅值: 正弦分量的幅值:T o.Tox(t)dt_2a nT oT oT oT oT ok — 2A tT oo2(A-学t)dtT o4x(t) cosn o tdt■ -T o匸4A n 2二2T o4A sin2_. 2n ■-T o .T ox(t)sin n o tdt =o这样，该周期三角波的傅立叶级数展开式为:2(A2At) cos n o tdt =T on=1,3,5 …n=2,4,6 …A 4A X(t)22 二1 1 「一 cos 0t 2cos3 0t 2cos50t32522A nnO 0 3 CO 0 5 CO 0 ⑷ W 0 3^0 5 CO 0.. at练习2 求指数衰减振荡信号x(t) = e_ sin 「0t 的频谱函数。
解一：12二(a j -)2-0解二：sin2二f 0tj L(f f 。
)一、.(f 一 f 。
)1 2 -at1ea + j2畸x(t) 、(t _T)二 x(t _T)X() 0e^t sin 灼 o te -1 關dt2 二f e 4aj '^t sins 0tdtj j 0t j°t \sin '0t (e —e )21 j 2X(') 2 二(a 。
冷……j 0)t]dtj ) - j o (a j ■) - j 0.e J t sin2 二f 0tu2_(a j2 计)j2%1 1(a +j2nf)— j2f解：（1）求单边指数函数x(t) ・y(t)二 X(f) Y(f)4.求指数衰减函数的频谱函数 —（…；-■ 11 ）。
并定性 画出信号及其频谱图形。
.■ n' IlJ . ■ _iii 的傅里叶变换及频谱=「爲如网必J-"QCh_ 1a-b Joia,+（2材『 疋+住疥）（2）求余弦振荡信号2C/)€w (/+Jl )+ 3(m )]利用 j 函数的卷积特性，可求出信号二「I …匚二「丨的频谱为卫/)訂(/)切)a2^+畑行 + 托))"J- X))丿+ j2h 2( 1 1其幅值频谱为餐⑺卜J/+凶(_/土兀)yC'题图信号及其频谱图注：本题可以用定义求，也可以用傅立叶变换的频移特性求解。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《现代测试技术》习题《现代测试技术》习题基本题型：填空题、判断题、问答题、名词解释、大题(计算题、作图题)一、填空题1.1 传感器主要由、与三大部分构成。
1.2 信号x(t)的正弦形式的傅里叶级数的系数a0= ，a n= ，b n= ，A n= ，φn= 。
1.3 傅里叶变换对1↔，当x(t)↔X(f)时，频移特性为。
1.4 傅里叶变换对δ(t)↔，当x(t)↔X(f)时，时移特性为。
1.5 傅里叶变换对ε(t)↔，当x(t)↔X(f)时，时移特性为。
1.6 组合压电元件在力学结构上是形式，在电学结构上是形式。
1.7 光电效应可分为效应、1.17对测试系统实际特性的拟合可采用拟合与拟合。
1.18 周期信号的自相关函数仍为频率的周期函数，且保留了原信号的信息，丢失了原信号的信息。
1.19 两同频周期信号的互相关函数仍为频率的周期函数，且保留了原信号的信息与信息，丢失了原信号的信息。
1.20实现不失真测试的频域条件(表达式)为与。
时域条件是。
二、名词解释题2.1 应变效应、压阻效应、电涡流效应、金属应变效应、压电效应、霍尔效应、热电阻效应、热敏电阻效应、磁敏效应、磁阻效应、外光电效应、内光电效应、光生伏特效应2.2 测试系统的灵敏度、测试系统的线性度、零点漂移、回程误差、重复性误差2.3 信号的调制与解调、滤波、无失真传输三、简答题3.1何谓能量信号与功率信号？一个信号是否可既是能量信号又是功率信号？一个信号是否可既不是能量信号又不是功率信号？为什么？3.2 二阶系统的阻尼比ζ和固有频率ωn对二阶系统主要有什么影响？3.3 有限个周期信号之和是否一定为周期信号？为什么？3.4 传感器差动式比简单式有什么优点？3.5 何谓霍尔效应？其物理本质是什么？用霍尔元件可测哪些物理量？请举出三个例子说明。
3.6压电式传感器主要适用于什么情况下工作？为什么？3.7试给出光电耦合隔离放大器电路，它主要起何作用？3.8试给出变压器耦合隔离放大器电路，它主要起何作用？3.9 直流电桥的双臂形式比单臂形式有什么优点？为什么？3.10应变片应当如何组桥？试给出其相应电路图及输入输出关系式(不需要给出推导过程)，并进行比较分析。
3.11 传感器检测电路中直接使用级间直接耦合式直流放大器与阻容耦合式交流放大器各有什么缺点？3.12 何谓测试系统不失真测试的条件？对一阶测试系统如何选取相应的不失真测试的频率范围？3.13何谓测试系统不失真?其时域条件和频域条件分别是什么？3.13 理想滤波器应当具有什么样的特点？3.14 与RC无源滤波器相比，RC有源滤波器具有什么样的特点？3.15 调频与调幅各有什么特点？3.16 相关分析是在什么范围内分析随机信号的方法？相关系数与相关函数各自描述了随机信号的什么特征？3.17变气隙式电容式传感器具有原理上的非线性特性，可采用什么方法减小非线性误差？采用什么方法可将非线性特性转化为线性特性？为什么？四、计算分析题4.1 试给出如图所示周期方波x(t)的单边频谱图。
4.2 试给出如图所示三角波x(t)的双边频谱图。
4.1题 4.2题4.3 试给出如图所示方波信号x(t)的单边频谱图。
4.4 求函数1[δ(t+a)+δ(t-a)+δ(t+a/2)+δ(t-a/2)]的傅里叶x(t)=2变换。
4.5 试利用δ(t)↔1以及FT的性质求1、t f e0j2π的傅里叶变换F(1)、F(t fj2π)。
e04.6 设有一变极距式电容式传感器，试完成以下任务。
(1) 试给出该传感器的运算放大电路原理图。
(2) 试给出该传感器的运算放大电路的输入输出关系式。
(3) 从输入输出关系式结果中你能得出什么结论？4.7 设有一简单高通滤波器如图所示，试完成以下任务。
(1) 试给出该高通滤波器的频率响应特性表达式。
(2) 试给出该高通滤波器的截止频率f c 的表达式。
(3) 如果已知f c =50Hz ，R =500Ω，则该高通滤波器对应电容C 应为多少？4.8 设有一简单低通滤波器如图所示，试完成以下任务。
(1) 试给出该低通滤波器的频率响应特性表达式。
(2) 试给出该低通滤波器的截止频率f c 的表达式。
(3) 如果已知f c =50Hz ，R =500Ω，则该低通滤波器对应电容C 应为多少？4.9 已知信号x (t )=Asin(100πt )，)500sin(54)300sin(34)100sin(4)(t B t B t B t y ππππππ++=求互相关函数R xy(t)，说明求解原因。
4.10 设周期信号x(t)=x0sin(ωt+φ)，y(t)=y0sin(ωt+ψ)，试求自相关函数R x(τ)与互相关函数R xy(τ)。
从结果中你能得出什么结论？4.11 在对某测量装置进行定度时，得到该装置的输入-输出数据如下表所示，试计算该装置的非线性度和灵敏度。
(说明采用了何种方法)4.12 设有两温度场需要检测其温度T1与T2之平均温度ΔT=(T1+T2)/2。
拟采用两同型号的热电偶检测，在不考虑温差电动势的前提下试完成以下任务。
(1) 试给出该测试系统的简单原理图。
(2) 试分析并给出该测试系统的输入输出关系式以及平均温度ΔT的表达式。
4.13设有一线位移Δx需用变面积式电感式传感器进行测试，试完成以下任务。
(1) 试分别给出单电感式、差动式两种不同传感器的简单原理图。
(2) 试分别给出单电感式、差动式两种不同传感器的输入输出关系式。
(3) 从输入输出关系式结果中分析单电感式、差动式两种不同传感器的特性，该传感器能否测试位线移量Δx的方向？为什么？4.14设有一变极距式电容式传感器，试完成以下任务。
(1) 试给出该传感器的运算放大电路原理图。
(2) 试给出该传感器的运算放大电路的输入输出关系式。
(3) 从输入输出关系式结果中你能得出什么结论？4.15设有周期信号x(t)=sinω0t，请分别完成以下任务。
(1) 试给出该信号的复指数傅里叶展开式。
(2) 试给出该信号的幅值双边频谱图。
(3) 试给出该信号的相位双边频谱图。
4.16设有周期信号x(t)=cosω0t，请分别完成以下任务。
(1) 试给出该信号的复指数傅里叶展开式。
(2) 试给出该信号的幅值双边频谱图。
(3) 试给出该信号的相位双边频谱图。
五、设计分析题5.1 设有电感式变气隙式传感器，试完成以下任务。
(1) 给出简单形式及差动形式的简单设计原理图。
(2) 给出简单形式的输入－输出关系式，并进行展开分析。
(3) 给出差动形式的输入－输出关系式，并进行展开分析。
(4) 比较两种形式的展开输入－输出关系式，你能得出什么结论？5.2设有电感式变面积式传感器，试完成以下任务。
(1) 给出简单形式及差动形式的简单设计原理图。
(2) 给出简单形式的输入－输出关系式，并进行展开分析。
(3) 给出差动形式的输入－输出关系式，并进行展开分析。
(4) 比较两种形式的展开输入－输出关系式，你能得出什么结论？(注：上2题可将“电感式”改为“电容式”。
变面积式电容式可分为测量线位移和角位移两种不同情况)5.3设有一机械零件需要监测其偏转角，拟采用变面积电容式传感器，试完成以下任务。
(1) 给出简单单一形式与差动形式的简单设计原理图(差动形式要求给出相应的检测电路)。
(2) 简介所给出的差动形式设计原理图中采用何种主要检测电路？有哪些主要组成部分？说明其功能。
(3) 给出简单单一形式输入输出关系。
(4) 给出差动形式输入输出关系。
(5) 试比较简单单一形式与差动形式的输入输出关系，可以得到什么结论？5.4设有一机械零件需要监测其线位移偏移量，拟采用变面积电容式传感器，试完成以下任务。
(1) 给出简单单一形式与差动形式的简单设计原理图(差动形式要求给出相应的检测电路)。
(2) 简介所给出的差动形式设计原理图中采用何种主要检测电路？有哪些主要组成部分？说明其功能。
(3) 给出简单单一形式输入输出关系。
(4) 给出差动形式输入输出关系。
(5) 试比较简单单一形式与差动形式的输入输出关系，可以得到什么结论？5.5 设有一大位移Δy需要检测，要求利用应变片作为传感器，试完成以下任务。
(1) 给出采用梯形斜坡装置将大位移Δy转换为小位移Δx的简单装置设计原理图(要求标明各基本量)。
(2) 说明将大位移Δy转换为小位移Δx的转换原理。
(3) 如果梯形斜坡装置的斜率为α，给出转换灵敏度K的表达式。
(4) 给出大位移Δy与小位移Δx的转换关系式。
(5) 应该如何选择灵敏度的范围？5.6 设采用热电阻检测温度，采用电桥作为基本转换电路，试完成以下任务。
(1) 分别给出二线制和三线制电桥电路的简单原理图。
(2) 分别给出二线制和三线制电桥电路的电压输出与热电阻阻值之间的关系式。
(3) 比较二者的输入-输出关系式，你能得到什么结论？5.7 设有一流体需要测量其压力ΔP，拟采膜片将流体压力ΔP转换为位移量Δx，配接差动应变片将Δx转换为电阻改变量ΔR，试完成以下任务。
(1) 给出简单设计原理图。
(2) 给出差动应变片采用何种主要检测电路。
(3) 给出所采用的检测电路的输入电阻改变量ΔR与输出电压改变量ΔU之间的关系式。
5.8设有一流体需要测量其流速ΔQ，拟采转子流量计将流量转换为位移量Δx，配合杠杆将Δx转换为Δy，配接差动应变片将Δy转换为电阻改变量ΔR，试完成以下任务。
(1) 给出简单设计原理图。
(2) 给出Δx与Δy的关系。
(3) 给出差动应变片采用何种主要检测电路。
(4) 给出所采用的检测电路的输入与输出关系式。
5.9某旋转运动体由n对(2n片)磁性叶轮组成，试完成以下任务。
(1) 设计利用霍尔式传感器测量叶轮转速的简单测量装置，要求给出其原理图。
(2) 给出其基本测量电路(仅要求给出电路框图)。
(3) 简述测量原理。
(4) 给出其输入－输出关系式。
5.10某旋转运动体由n片金属叶轮组成，试完成以下任务。
(1) 设计利用电涡流式传感器测量叶轮转速的简单测量装置，要求给出其原理图。
(2) 给出其基本测量电路(仅要求给出电路框图)。
(3) 简述测量原理。
(4) 给出其相应频率计算关系式。
5.11 设有一机械轴需要测量其转速，拟采用光电透射式传感器，试完成以下任务。
(1) 给出简单设计原理图。
(2) 所给出的设计原理图中采用何种光电式传感器？它是基于什么效应工作的？(3) 简介所给出的设计原理图中有哪些主要组成部分，并说明其功能。
(4) 简介所给出的设计原理图中采用何种主要检测电路，简单说明其工作原理。
(5) 简介所给出的设计原理图的测量原理。
5.12 设有一机械轴需要测量其转速，拟采用光电反射式传感器，试完成以下任务。
(1) 给出简单设计原理图。
