水泥厂堆取料机轨道梁设计优化及安装

0前言近年来苏州中材建设有限公司承建了多条海外5000t/d 水泥熟料生产线EPC 总承包项目。

原燃料堆场多采用圆型堆场或长型堆场，例如400m 长型辅助原料堆场有约1600m 轨道梁、4200多支螺栓，直径Φ90m 圆型堆场有约282m 轨道梁、1150支螺栓，合计共有约5350多支螺栓需要安装，燃料为煤的生产线，工作量更是庞大。

堆取料机轨道行程较长，对固定轨道螺栓的安装精度要求较高，以及土建现场施工精度难以控制等因素，目前设计均采用在轨道梁上预留孔槽的方案。

该种施工工艺可以较好控制轨道螺栓安装精度，但是安装工序复杂、且机械化程度低，需耗费大量的人力物力，而海外项目工期紧张，人工组织压力大。

经过我公司多年施工技术改进并配合设计优化，目前该问题有了妥善的处理方案。

1轨道梁的设计及优化设计人员首先按一次直埋设计方案进行轨道梁模型建立，并与原有传统设计方案对比分析，常规设计方案上部需预留350mm 宽的凹槽孔洞，而一次预埋螺栓后不需要预留凹槽。

这样可以省去因构造要求在梁两侧增加的宽度，梁截面宽度可以由原来的700mm 减少至500mm ，同时梁截面高度也可以降低500mm ，每一米轨道梁混凝土用量由1.781m 3减少至1.205m 3，单位长度的轨道梁混凝土工程量节约0.576m 3，节约混凝土工程量约32%。

仅一个长型堆场1600m 轨道梁即可节省约920m 3钢筋混凝土，设计优化效果明显。

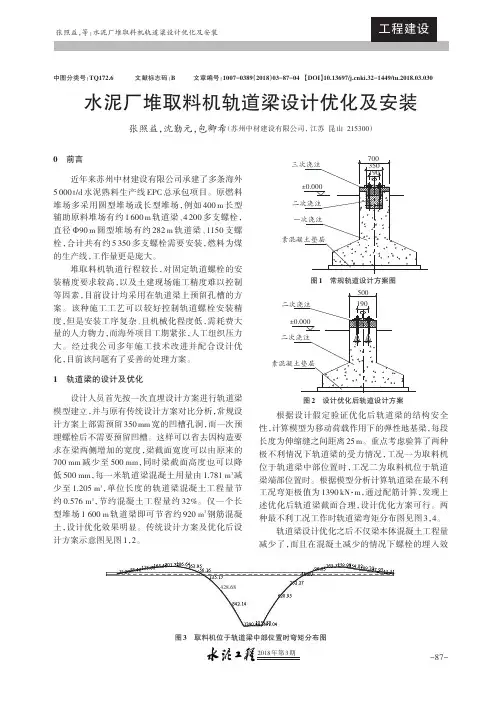

传统设计方案及优化后设计方案示意图见图1，2。

根据设计假定验证优化后轨道梁的结构安全性，计算模型为移动荷载作用下的弹性地基梁，每段长度为伸缩缝之间距离25m 。

重点考虑验算了两种极不利情况下轨道梁的受力情况，工况一为取料机位于轨道梁中部位置时，工况二为取料机位于轨道梁端部位置时。

根据模型分析计算轨道梁在最不利工况弯矩极值为1390kN·m ，通过配筋计算，发现上述优化后轨道梁截面合理，设计优化方案可行。
