电磁场与电磁波实验指导书目录实验一电磁波感应器的设计与制作实验二电磁波传播特性实验实验三电磁波的极化实验实验四天线方向图测量实验实验一电磁波感应器的设计与制作一、预习要求1、什么是法拉第电磁感应定律？2、什么是电偶极子？3、了解线天线基本结构及其特性。
二、实验目的1、认识时变电磁场，理解电磁感应的原理和作用。
2、通过电磁感应装置的设计，初步了解天线的特性及基本结构。
3、理解电磁波辐射原理。
三、实验原理随时间变化的电场要在空间产生磁场，同样，随时间变化的磁场也要在空间产生电场。
电场和磁场构成了统一的电磁场的两个不可分割的部分。
能够辐射电磁波的装置称为天线，用功率信号发生器作为发射源，通过发射天线产生电磁波。
图1 电磁感应装置如果将另一付天线置于电磁波中，就能在天线体上感生高频电流，我们可以称之为接收天线，接收天线离发射天线越近，电磁波功率越强，感应电动势越大。
如果用小功率的白炽灯泡接入天线馈电点，能量足够时就可使白炽灯发光。
接收天线和白炽灯构成一个完整的电磁感应装置，如图1所示。
电偶极子是一种基本的辐射单元，它是一段长度远小于波长的直线电流元，线上的电流均匀同相，一个作时谐振荡的电流元可以辐射电磁波，故又称为元天线，元天线是最基本的天线。
电磁感应装置的接收天线可采用多种天线形式，相对而言性能优良，但又容易制作，成本低廉的有半波天线、环形天线、螺旋天线等，如图2所示。
图2 接收天线本实验重点介绍其中的一种─—半波天线。
半波天线又称半波振子，是对称天线的一种最简单的模式。
对称天线（或称对称振子）可以看成是由一段末端开路的双线传输线形成的。
这种天线是最通用的天线型式之一，又称为偶极子天线。
而半波天线是对称天线中应用最为广泛的一种天线，它具有结构简单和馈电方便等优点。
半波振子因其一臂长度为/4λ，全长为半波长而得名。
其辐射场可由两根单线驻波天线的辐射场相加得到，于是可得半波振子（/L λ=4）的远区场强有以下关系式：()cos(cos )sin I I E f r rθπθθ==60602 式中，()f θ为方向性函数，对称振子归一化方向性函数为：()()maxcos(cos )sin f F f θθπθθ==2 其中max f 是()f θ的最大值。
电磁场与电磁波实验指导书.

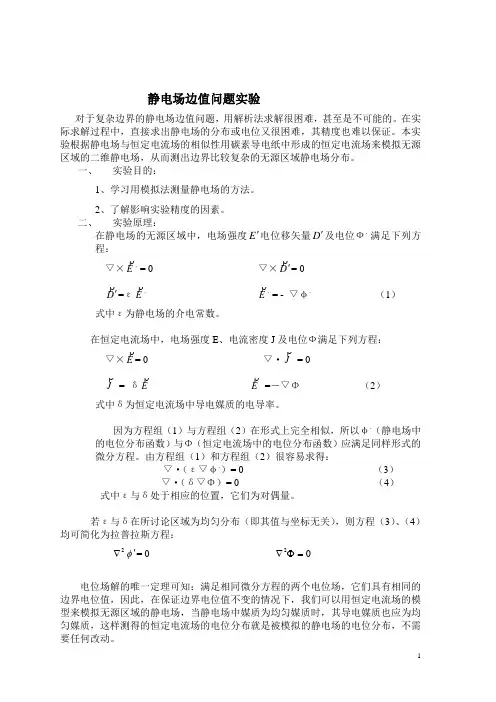

静电场边值问题实验对于复杂边界的静电场边值问题，用解析法求解很困难，甚至是不可能的。
在实际求解过程中，直接求出静电场的分布或电位又很困难，其精度也难以保证。
本实验根据静电场与恒定电流场的相似性用碳素导电纸中形成的恒定电流场来模拟无源区域的二维静电场，从而测出边界比较复杂的无源区域静电场分布。
一、 实验目的：1、学习用模拟法测量静电场的方法。
2、了解影响实验精度的因素。
二、 实验原理：在静电场的无源区域中，电场强度E '电位移矢量D '及电位Ф、满足下列方程：▽×E 、= 0 ▽×D'= 0D '=εE 、 E 、= - ▽φ、（1）式中ε为静电场的介电常数。
在恒定电流场中，电场强度E 、电流密度J 及电位Ф满足下列方程：▽×E= 0 ▽·J = 0J = δE E=－▽Φ （2）式中δ为恒定电流场中导电媒质的电导率。
因为方程组（1）与方程组（2）在形式上完全相似，所以φ、（静电场中的电位分布函数）与Φ（恒定电流场中的电位分布函数）应满足同样形式的微分方程。
由方程组（1）和方程组（2）很容易求得：▽·（ε▽φ、）= 0 （3）▽·（δ▽Φ）= 0 （4）式中ε与δ处于相应的位置，它们为对偶量。
若ε与δ在所讨论区域为均匀分布（即其值与坐标无关），则方程（3）、（4）均可简化为拉普拉斯方程： 2∇φ'= 0 02=Φ∇电位场解的唯一定理可知：满足相同微分方程的两个电位场，它们具有相同的边界电位值，因此，在保证边界电位值不变的情况下，我们可以用恒定电流场的模型来模拟无源区域的静电场，当静电场中媒质为均匀媒质时，其导电媒质也应为均匀媒质，这样测得的恒定电流场的电位分布就是被模拟的静电场的电位分布，不需要任何改动。
三、实验内容及实验装置：1、被测模型有两个：一个用来模拟无边缘效应的平行板电容器中的电位分布；另一个用来模拟有金属盖的无限长接地槽形导体内电位分布，被模拟的平行板电容器，加盖槽形导体及它们对应的模型如图1所示。
电磁学实验教学指导书

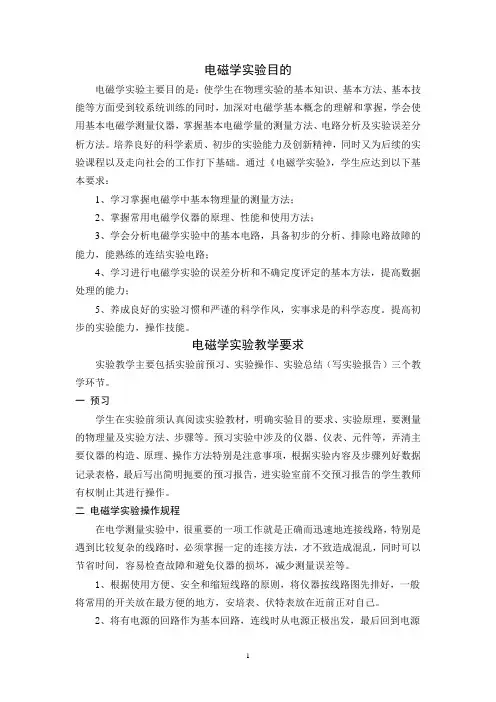

电磁学实验目的电磁学实验主要目的是：使学生在物理实验的基本知识、基本方法、基本技能等方面受到较系统训练的同时，加深对电磁学基本概念的理解和掌握，学会使用基本电磁学测量仪器，掌握基本电磁学量的测量方法、电路分析及实验误差分析方法。
培养良好的科学素质、初步的实验能力及创新精神，同时又为后续的实验课程以及走向社会的工作打下基础。
通过《电磁学实验》，学生应达到以下基本要求：1、学习掌握电磁学中基本物理量的测量方法；2、掌握常用电磁学仪器的原理、性能和使用方法；3、学会分析电磁学实验中的基本电路，具备初步的分析、排除电路故障的能力，能熟练的连结实验电路；4、学习进行电磁学实验的误差分析和不确定度评定的基本方法，提高数据处理的能力；5、养成良好的实验习惯和严谨的科学作风，实事求是的科学态度。
提高初步的实验能力，操作技能。
电磁学实验教学要求实验教学主要包括实验前预习、实验操作、实验总结（写实验报告）三个教学环节。
一预习学生在实验前须认真阅读实验教材，明确实验目的要求、实验原理，要测量的物理量及实验方法、步骤等。
预习实验中涉及的仪器、仪表、元件等，弄清主要仪器的构造、原理、操作方法特别是注意事项，根据实验内容及步骤列好数据记录表格，最后写出简明扼要的预习报告，进实验室前不交预习报告的学生教师有权制止其进行操作。
二电磁学实验操作规程在电学测量实验中，很重要的一项工作就是正确而迅速地连接线路，特别是遇到比较复杂的线路时，必须掌握一定的连接方法，才不致造成混乱，同时可以节省时间，容易检查故障和避免仪器的损坏，减少测量误差等。
1、根据使用方便、安全和缩短线路的原则，将仪器按线路图先排好，一般将常用的开关放在最方便的地方，安培表、伏特表放在近前正对自己。
2、将有电源的回路作为基本回路，连线时从电源正极出发，最后回到电源负极。
以基本回路为基础进行扩展，再将其它回路一一连上。
3、使用仪表要注意正负极，正极接到电源正极或电势较高的一端，负极接到电源负极或电势较低的一端。
电磁场实验指导书
实验一：驻波比的测量一、实验原理驻波产生的原因是由于负载阻抗与波导特性阻抗不匹配。
因此，通过对驻波比的测量，就能检查系统的匹配情况，进而明确负载的性质。
在测量时，通常测量电压驻波系数，即波导中电场最大值和最小值之比。
对于平方检波，有：错误！未找到引用源。
二、实验器件微波信号源、隔离器、波长表、可变衰减器、波导测量、被测件（电容膜片、电感膜片）、匹配负载、选频放大器1、微波信号源：可产生微波振荡，频率范围可以微调，信号源工作在方波状态。
在微波信号源上我们可以读出频率、电压、电流的数值。
信号源上的频率旋钮用来调整我们所需要的频率值（8.6GHz—9.6GHz）；点频和扫频按键用以选择点频状态或扫频状态，当工作在扫频状态时可以用扫频宽度旋钮来调节扫频的宽度；功率旋钮用来调节功率；信号源的右边有五个按键：等幅、方波、外调制+、外调制-和教学按键，本次实验用的是方波状态；下面有两个输出和一个输入，即RF输出，电压输出和外调制输入。
2、隔离器：抑制干扰。
3、波长表：读取信号发生器上的频率读数，根据频率-测微器刻度对照表来调节波长表的刻度。
4、可变衰减器：相当于可调电位器，旋动有刻度标示的旋钮，可以改变吸收片插入波导的深度，进而达到改变衰减量的问题。
5、波导测量：连接选频放大器，主要部件是测量线，通过旋动测量线上的旋钮，可以在选频放大器上读出相邻波腹和波节点的最大值和最小值。
6、被测件：包括断路器和开路器。
7、选频放大器a仪器面板的配置和功能如下：输入电压细调：此旋钮用于调整输入信号衰减量，左旋到底，衰减最大；右旋到底，衰减最小。
衰减量调节范围约为1—10倍。
输入电压步进开关: 用于衰减输入电压信号。
分为四档，即x1，x10，x100和x1000。
在x1档时灵敏度最高，对输入信号无衰减；x10, x100 和x1000档时，衰减量分别为10，100和1000倍。
频率选择开关：分为四档：1：宽带（400Hz—10KHz）2：1KHz （500Hz—1100Hz）3：2KHz （900Hz—2.2 KHz）4：5KHz （1.8KHz—5.2 KHz）开关在２，３，４档时为窄带，在１档时为宽带。
电磁场实验解读
（十）圆极化波反射/折射 圆极化波反射/折射特性原理图
圆极化波反射/折射实验
