暗柱计算
剪力墙暗柱的体积配箍率计算
50
23.1N/mm 2λv=
0.2
箍筋f yv =300
N/mm 2
环境类别:一
λv范围内 1.54%λv/2范围内0.77%
10㎝2
实配钢筋
18 Φ18396000mm
2
As=
4580mm 2
满足要求
1.16%
★不满足★
直径竖向间距水平间距396000
10100不填429510
100150
1080
1.07%
不满足★★★
λv/2范围内拉筋:
直径竖向间距水平间距λv/2范围面积(mm2):337500
10100不填250010
100150
2160
1.08%
>0.77%满足要求
说明:填写暗柱截面尺寸需要根据各个类型的截面特征。
λv范围面积(mm2):剪力墙暗柱的体积配箍率计算
混凝土强度fc=
b内部小箍筋:
b箍筋总长度(㎜):一、纵筋
二、箍筋
ρv 1=λv*f c /f yv = ρv 2=λv/2*f c /f yv =a外围箍筋:a箍筋总长度(㎜):λv范围内箍筋:
混凝土标号C 纵筋计算值: 暗柱配筋率ρ=λv区域面积S1:体积配箍率ρv 1=体积配箍率ρv 2=c外围箍筋:d内部拉筋:
c箍筋总长度(㎜):d箍筋总长度(㎜):
a右侧不需填写任何数值
λλ
λ。
钢筋算量基本方法
钢筋算量基本理论一、钢筋工程量计算步骤(1)确定构件砼的强度等级和抗震级别;(2)确定钢筋保护层的厚度;(3)计算钢筋的锚固长度La,抗震锚固长度Lae,钢筋的搭接长度Ll,抗震搭接长度Lle;(4)计算钢筋的下料长度和重量(5)按不同直径和钢种分别汇总现浇构件钢筋重量(6)计算或查用标准图集确定预制构件钢筋重量;(7)按不同直径和钢种分别汇总预制构件钢筋重量二、钢筋工程量基本计算规则及公式(1)计算规则:钢筋工程量应区分不同钢筋类别、钢种和直径分别以吨(t)计算其重量。
(2)计算公式:钢筋工程量=钢筋下料长度(m)×相应钢筋每米重量(kg/m)式中:钢筋下料长度(m) =构件图示尺寸-砼保护层厚度+钢筋弯钩增加长度+弯起钢筋弯起部分的增加长度-量度差(钢筋弯曲调整值)+图中已经注明的搭接长度钢筋长度=净长+节点锚固+搭接+弯钩(一级抗震)(3)计算钢筋工程量时,设计已规定钢筋搭接长度的,按规定搭接长度计算;自然接头损耗及下料损耗已包括在钢筋的损耗率之内,不得另计。
钢筋的电渣压力焊、套筒挤压等接头,以"个"计算。
三、梁的钢筋计算规则及公式1、单跨梁钢筋的计算公式:直钢筋净长=L-2C;弯起钢筋净长=L-2C+2×0.414(0.268或0.577)×弯起高度;弯起钢筋两端带直钩净长=L-2C+2×0.414(0.268或0.577)×弯起高度+2×(梁高-保护层厚度×2);2、多跨梁钢筋的计算公式(1)首跨钢筋的计算:上部贯通筋长度=通跨净跨长+首尾端支座锚固值端支座负筋长度=设计构造长度+端支座锚固值;下部钢筋长度=净跨长+左右支座锚固值(2)中间跨钢筋的计算:中间支座负筋长度=两边跨设计构造长度+中间支座值;(3)箍筋:箍筋长度=(梁宽-2×保护层+2 d)×2+(梁高-2×保护层+2 d)×2+14 d或24 d 箍筋根数=(梁净长-100mm)/设计间距+1,加密区另计。
钢筋计算原理及计算方法
钢筋计算原理及计算方法钢筋计算原理及计算方法钢筋重量=钢筋长度*根数*理论重量钢筋长度=净长+节点锚固+搭接+弯钩(一级抗震)柱基础层:筏板基础〈=2000mm时,基础插筋长度=基础层层高-保护层+基础弯折a+基础纵筋外露长度HN/3+与上层纵筋搭接长度LLE(如焊接时,搭接长度为0)筏板基础〉2000mm时,基础插筋长度=基础层层高/2-保护层+基础弯折a+基础纵筋外露长度HN/3+与上层纵筋搭接的长度LLE(如焊接时,搭接长度为0)地下室:柱纵筋长度=地下室层高-本层净高HN/3+首层楼层净高HN/3+与首层纵筋搭接LLE(如焊接时,搭接长度为0)首层:柱纵筋长度=首层层高-首层净高HN/3+max(二层净高HN/6,500,柱截面边长尺寸(圆柱直径))+与二层纵筋搭接的长度LLE(如焊接时,搭接长度为0)中间层:柱纵筋长度=二层层高-max(二层层高HN/6,500,柱截面尺寸(圆柱直径))+max(三层层高HN/6,500,柱截面尺寸(圆柱直径))+与三层搭接LLE(如焊接时,搭接长度为0)顶层:角柱:外侧钢筋长度=顶层层高-max(本层楼层净高HN/6,500,柱截面长边尺寸(圆柱直径))-梁高+1.5LAE内侧钢筋长度=顶层层高-max(本层楼层净高HN/6,500,柱截面长边尺寸(圆柱直径))-梁高+LAE其中锚固长度取值:当柱纵筋伸入梁内的直径长〈LAE时,则使用弯锚,柱纵筋伸至柱顶后弯折12d,锚固长度=梁高-保护层+12d;当柱纵筋伸入梁内的直径长〉=LAE时,则使用直锚:柱纵筋伸至柱顶后截断,锚固长度=梁高-保护层,当框架柱为矩形截面时,外侧钢筋根数为:3根角筋,b边钢筋总数的1/2,h边总数的1/2。
内侧钢筋根数为:1根角筋,b边钢筋总数的1/2,h边总数的1/2。
边柱:外侧钢筋长度=顶层层高-max(本层楼层净高HN/6,500,柱截面长边尺寸(圆柱直径))-梁高+1.5LAE内侧钢筋长度=顶层层高-max(本层楼层净高HN/6,500,柱截面长边尺寸(圆柱直径))-梁高+LAE当框架柱为矩形截面时,外侧钢筋根数为:2根角筋,b边一侧钢筋总数内侧钢筋根数为:2根角筋,b边一侧钢筋总数,h边两侧钢筋总数。

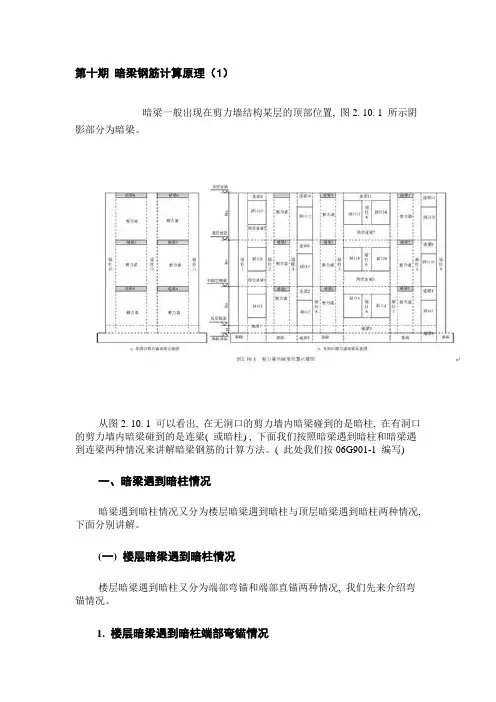

10暗梁钢筋计算:暗梁遇暗柱
第十期暗梁钢筋计算原理(1)暗梁一般出现在剪力墙结构某层的顶部位置, 图2. 10. 1 所示阴影部分为暗梁。
从图2. 10. 1 可以看出, 在无洞口的剪力墙内暗梁碰到的是暗柱, 在有洞口的剪力墙内暗梁碰到的是连梁( 或暗柱) , 下面我们按照暗梁遇到暗柱和暗梁遇到连梁两种情况来讲解暗梁钢筋的计算方法。
( 此处我们按06G901-1 编写)一、暗梁遇到暗柱情况暗梁遇到暗柱情况又分为楼层暗梁遇到暗柱与顶层暗梁遇到暗柱两种情况, 下面分别讲解。
(一) 楼层暗梁遇到暗柱情况楼层暗梁遇到暗柱又分为端部弯锚和端部直锚两种情况, 我们先来介绍弯锚情况。
1. 楼层暗梁遇到暗柱端部弯锚情况当端部暗柱尺寸较小, 且暗柱宽- 保护层< LaE ( La) 时, 暗梁纵筋必须采用弯锚方式, 上下纵筋弯折长度为15 d , 钢筋计算如图2. 10. 2所示。
2. 楼层暗梁遇到暗柱端部直锚情况当端部暗柱尺寸较大, 且暗柱宽- 保护层≥La E ( La) 时, 暗梁纵筋不必弯, 可以采用直锚方式, 但应伸至边缘构件外边竖向钢筋内侧位置, 钢筋计算如图2.10. 3 所示。
(二) 顶层暗梁遇到暗柱情况顶层暗梁遇到暗柱又分为端部弯锚和端部直锚两种情况, 我们先来介绍端部弯锚情况。
1. 顶层暗梁遇到暗柱端部弯锚情况当端部暗柱尺寸较小, 且暗柱宽- 保护层< La E ( La) 时, 暗梁纵筋必须采用弯锚方式, 上部纵筋向下弯锚, 弯折长度为15 d [ 或LlE ( Ll) ] ,下部纵筋向上弯折, 弯折长度为15 d , 钢筋计算如图2. 10. 4 所示。
2. 顶层暗梁遇到暗柱端部直锚情况当端部暗柱尺寸较大, 且暗柱宽- 保护层≥La E ( La) 时, 暗梁纵筋必须采用直锚方式, 上部纵筋仍然采用向下弯锚方式, 弯折长度为15d[ 或Ll E ( Ll) ] , 下部纵筋采用直锚方式, 但应伸至边缘构件外边竖向钢筋内侧位置, 钢筋计算如图2. 10. 5 所示。
钢筋混凝土结构中的梁、板、柱工程量计算规则
钢筋混凝土结构中的梁、板、柱、墙分别计算,执行各自相应的定额子目、和墙连在一起的暗梁、暗柱并人墙的工程量中,执行墙的定额子目;突出墙或梁外的装饰线,并人墙或梁的工程量中。
压型钢板或模壳上现浇混凝土,均执行板的相应定额子目。
柱(l)柱按图示断面面积乘以柱高,以立方米计算。
柱高按下列规定确定:①有梁板的柱高,应自柱基上表面(或楼板上表面)算至上一层楼板上表面。
②无梁板的柱高,应自柱基上表面(或楼板上表面)算至柱帽下表面。
③构造柱的柱高从柱基或地梁上表面算至柱顶面。
④混凝土芯柱的高度按孔的图示高度计算。
(2)构造柱与砖墙嵌入部分的体积并入柱身体积内计算。
(3)依附于柱上的牛腿,按图示尺寸以立方米计算并人柱工程量中。
(4)柱帽按图示尺寸以立方米计算,并入板的工程量中。
(5)预制框架柱接头按图示尺寸以立方米计算。
梁(1)按图示断面面积乘以梁长,以立方米计算。
梁长按下列规定确定:①梁与柱连接时,梁长算至柱侧面。
②主梁与次梁连接时,次梁长算至主梁侧面。
③梁与墙连接时,梁长算至墙侧面。
如墙为砌块(砖)墙时,伸入墙内的梁头和梁垫的体积并入梁的工程量中。
④圈梁的长度,外墙按中心线,内墙按净长线计算。
⑤过梁按图示尺寸计算。
(2)圈梁代过梁,其过梁的体积并入圈梁工程量中。
(3)叠合梁按设计图示二次浇注部分的体积计算。
板(1)按图示面积乘以板厚以立方米计算,不扣除轻质隔墙、垛、柱及0.3m2以内的孔洞所占的体积。
板的图示面积按下列规定确定:①有梁板按梁与梁之间的净尺寸计算。
②无梁板按板外边线的水平投影面积计算。
③平板按主墙间的净面积计算。
④板与圈梁连接时,算至圈梁侧面;板与砖墙连接时,伸入墙内板头体积并入板工程量中。
(2)斜板按图示尺寸以立方米计算。
(3)迭合板按图示尺寸将板和肋(板缝)合并计算。
(4)补板缝按预制板长度乘以板缝宽度再乘以板厚以立方米计算,预制板边八字角部分的体积不另行计算。
(5)双曲薄壳:包括双曲拱顶和依附于边缘的梁、横隔板、横隔拱梁按图示尺寸以立方米计算。
剪力墙水平筋长度计算
剪力墙水平筋长度计算
1. 墙端为暗柱时:
- 外侧水平筋连续通过暗柱,长度 = 墙长 - 保护层 + 10d(10d为弯折长度,d 为水平筋直径);
- 内侧水平筋长度 = 墙长 - 保护层×2+15d×2(15d为弯折长度,两端弯折)。
2. 墙端为端柱时:
- 外侧水平筋连续通过端柱时,长度 = 墙长 - 保护层+锚固长度(锚固长度根据混凝土强度、钢筋种类等确定,一般满足直锚时取laE,不满足直锚时弯锚长度为≥0.4laE + 15d);
- 内侧水平筋长度 = 墙长 - 保护层×2+15d×2。
3. 水平筋遇洞口时:
- 当洞口宽度小于等于300mm时,水平筋绕过洞口不断开,长度 = 墙长(按实际墙长计算,绕过洞口部分的长度);
- 当洞口宽度大于300mm时,水平筋在洞口处断开,洞口两侧水平筋伸至洞口边弯折10d(d为水平筋直径),水平筋长度 = 墙长 - 洞口宽度+10d×2。
暗柱箍筋根数计算
暗柱箍筋根数计算暗柱箍筋根数是指在建筑工程中,用来加固和增强混凝土结构的一种方法。
它是通过在混凝土构件中安装钢筋来增加其强度和稳定性。
暗柱箍筋根数的计算是为了确定需要安装的钢筋的数量和间距,以确保混凝土结构的承载能力和抗震能力。
在进行暗柱箍筋根数计算时,首先需要确定结构的设计荷载和要求。
根据设计荷载和结构要求,可以确定混凝土构件的尺寸和形状。
然后,根据结构的尺寸和形状,可以计算出需要安装的钢筋的根数。
暗柱箍筋根数的计算需要考虑以下几个方面:1. 结构的受力情况:根据结构的受力情况,确定需要安装钢筋的位置和数量。
一般来说,钢筋应该布置在受力最大的区域,如柱子的顶部和底部,以增加其承载能力。
2. 钢筋的直径:根据结构的受力要求和设计荷载,确定需要使用的钢筋的直径。
钢筋的直径越大,其承载能力越高,但也会增加工程的成本。
3. 钢筋的间距:根据结构的尺寸和形状,确定钢筋的间距。
钢筋的间距应根据结构的受力情况和设计要求进行合理的安排,以确保钢筋能够充分发挥其加固作用。
4. 钢筋的弯曲和连接:在进行暗柱箍筋根数计算时,还需要考虑钢筋的弯曲和连接。
钢筋的弯曲和连接应符合相关的规范和要求,以确保钢筋的强度和稳定性。
5. 钢筋的长度:根据结构的尺寸和形状,确定钢筋的长度。
钢筋的长度应根据结构的实际情况进行合理的选择,以确保钢筋能够充分覆盖受力区域。
在进行暗柱箍筋根数计算时,需要使用相关的计算公式和规范。
这些公式和规范可以根据结构的类型和要求进行选择和应用。
在计算过程中,需要注意使用正确的单位和精度,以确保计算结果的准确性和可靠性。
暗柱箍筋根数的计算是建筑工程中非常重要的一部分。
通过合理计算和安排钢筋的数量和间距,可以增加混凝土结构的强度和稳定性,提高其承载能力和抗震能力。
因此,在进行建筑设计和施工时,需要重视暗柱箍筋根数的计算,并根据结构的实际情况进行合理的安排和应用。
剪力墙钢筋计算详解
剪力墙钢筋计算详解1、暗柱钢筋计算(1)(A)纵筋长度计算:中间层:采用绑扎连接时,长度=层高+1.2Lae,采用机械连接(如直螺纹套筒)时,长度=层高-500+500(B)顶层:采用绑扎连接时,长度=层高-500-板厚+Lae采用机械连接(如直螺纹套筒)时,长度=层高-500-板厚+Lae(C)纵筋根数:按图数(D)箍筋计算:(梁宽 + 梁高 - 4 * 保护层) * 2 + 11.9*d*2+8*d (E)拉筋长度:墙厚-保护层*2+2d+1.9d*2+max(75,10d)*2根数:层高/拉筋间距+1(端柱同暗柱)(2)剪力墙中的暗梁;暗梁纵筋长度=暗梁净长+两端锚固:(3)箍筋长度=暗梁宽+暗梁高)*2-8*保护层+8*d+2*11.9*d;箍筋根数=暗梁净长/间距+1(4)剪力墙中的连梁连梁纵筋长度=洞口宽+左右两边锚固max(Lae,600)中间层连梁箍筋根数=(洞口宽-50*2)/箍筋配置间距+1顶层连梁箍筋根数(两端为直锚时)=(洞口宽-50*2/箍筋配置间距+1)+(连梁锚固直段长-100/150+1)*2连梁箍筋的长度=(梁宽 + 梁高 - 4 * 保护层) * 2 + 11.9*d*2+8*d (5)拉筋长度= 梁宽-保护层+2*11.9*d+2*d;根数=排数*((洞口宽-100)/间距)2、墙身水平钢筋(墙端为暗柱)外侧钢筋=墙长-保护层;内侧钢筋=墙长-保护层+15d根数:层高/间距+1(暗梁、连梁墙身水平筋照设)墙身水平钢筋(墙端为端柱)外侧钢筋=墙长-保护层;内侧钢筋=墙净长+锚固长度(弯锚、直锚)根数=层高/间距+1(暗梁、连梁内水平筋照设墙身纵筋计算基础插筋=弯折长度a+锚固竖直长度h1+搭接长度1.2LaE或非连接区500中间层纵筋=层高+搭接长度1.2LaE或非连接区500顶层纵筋=层高-板厚+锚固根数=(墙净长(墙长-暗柱截面长)-2*s/2)/间距3、墙身垂直钢筋(1)墙身竖向分布钢筋根数=墙身净长-1个竖向间距s/2(或2*50)/竖向布置间距+1墙身垂直分布筋是从暗柱或端柱边开始布置(2)遇有洞口时,需要分段计算根数墙梁钢筋与墙身钢筋的关系当设计未注明时,侧面构造纵筋同剪力墙水平分布筋;拉筋直径:当梁宽≤ 350时为6mm,梁宽>350时为8mm,拉筋间距为两倍箍筋间距;当连梁截面高度>700时,侧面纵向构造钢筋直径应≥10mm,间距应≤200。
