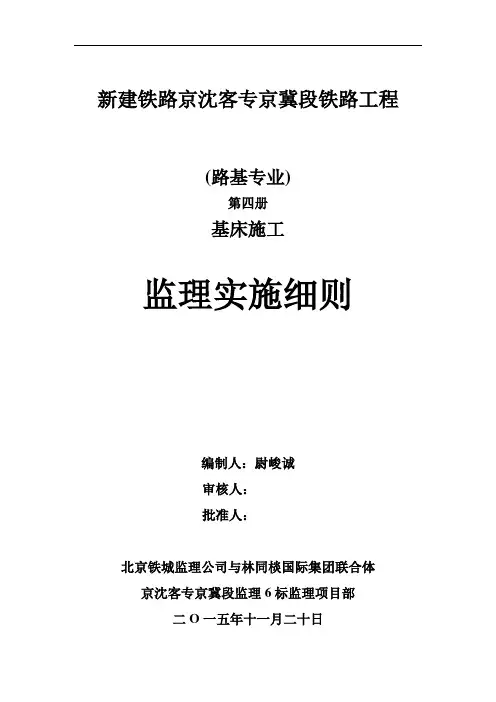

基床施工监理实施细则

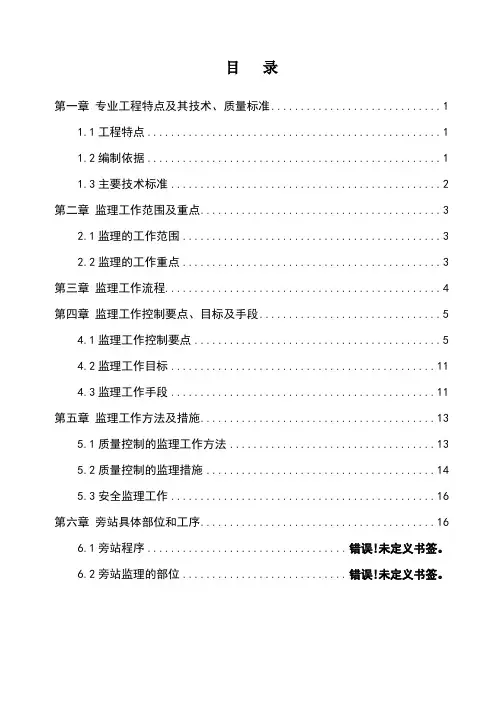

基床施工监理实施细则目录1 工程特点及技术、质量标准 (3)1.1 基床特点 (3)1.2 地质及水文情况 (3)1.3 采用的技术、质量标准 (3)2 监理工作的范围和重点 (4)2.1 监理工作的范围 (4)2.2 监理工作的重点 (4)3 监理工作流程 (4)4 监理工作控制要点、目标、及监控手段 (5)4.1 监理工作控制要点 (5)4.2 监理工作监控目标 (7)4.3 监理工作控制的手段 (13)5 监理工作方法与措施 (15)5.1 监理工作的方法 (15)5.2 监理工作的措施 (16)6 旁站具体部位及工序 (17)1 工程特点及技术、质量标准1.1 基床特点路基基床厚度为2.5m。

其中：表层为0.6m，底层为1.9m。

基床表层选用A组填料（砂类土除外），当缺乏A组填料时，可选用级配碎石或级配砂砾石等材料。

基床底层采用A、B组填料或石灰改良土。

基床底层含有软弱土层时，其静力触探比贯入阻力Ps值不得小于1.5MPa,或天然地基承载力不得小于180KPa,否则应进行换填或加固处理。

1.2 地质及水文情况本施工标段路基基底地质为粉土，粉质粘土，局部地段分布有膨胀土和水塘，设计要求其底层含有软弱土时，静力触探比贯入阻力值不得小于1.5MPa，或天然地基承载力不得小于180KPa。

雨水集中于6、7、8三个月，为地表迳流排出。

1.3 采用的技术、质量标准《铁路建设工程监理规范》TB10402-2007《铁路路基设计规范》（TB10001-2005、J447-2005）《铁路路基施工规范》（TB10202-2002、J161-2002）《铁路路基工程施工质量验收标准》（TB10414-2003）《客货共线铁路路基工程施工技术指南》（TZ202-2008）已批准的监理规划2 监理工作的范围和重点2.1 监理工作的范围根据业主与监理单位签订的监理委托合同的要求，本标段基床施工的全过程监理和竣工验收过程及质量缺陷责任期的监理工作。

2.2 监理工作的重点1 施工组织设计的审批；2 试验段的施工；3 填料进场的控制；4 填料含水量的控制；5 填料均匀性的控制；6 摊铺厚度的控制；7 压实质量的检验。

3 监理工作流程监理工作流程图4 监理工作控制要点、目标、及监控手段4.1 监理工作控制要点1 事前质量控制要点①施工组织方案的审批；②土石方工程和特殊地段的安全技术措施的审批；③进场原材料的见证取样检验或平行检验；④进场机械、人员的审核与批准；⑤基床施工方案的审批⑥开工报告的审批。

2 事中控制要点施工过程中的质量控制要点3 施工中安全控制的要点4 事后控制要点做好工后沉降观测，发现问题立即采取措施。

4.2 监理工作监控目标通过事前、事中及事后控制，施工质量达到符合设计与满足质量验收标准和遏制一般生产安全事故；遏制因施工引起的一般铁路交通事故；力保安全“零事故”的监控目标。

4.2.1路床填料种类、质量应符合验标要求；填筑前应对取土场填料进行取样试验；填筑时应对运至现场的填料进行抽样检验。

检验数量；施工单位对填料的检验项目、检验数量按下表：检验方法：应符合《铁路工程土工试验规程》（TB10102）的有关规定。

4.2.2石灰、复合土工膜的品种、规格、质量应符合设计要求，按验标抽检的数量和方法进行检验。

4.2.3路床填筑1 基床底层的填筑⑴填筑前应选择试验段进行换填摊铺压实工艺性试验，确定主要工艺参数。

⑵路堤基床底层全宽应采用同一种填料填筑，压实质量应符合验收标准的规定。

不同种类填料（除块石类混合料外）应采用双指标控制，并应符合下列规定：①细粒土和粘砂土，应采用压实系系数和地基系数；②砂类土（粘砂土除外）应采用相对密度和地基系数；③砾石类土和碎石类土，应采用孔隙率和地基系数；④块石类混合料，应采用地基系数。

⑶掺水泥、石灰、粉煤灰的改良土的无侧限抗压强度应符合《铁路路基工程施工质量验收标准》TB10414—2003 J285—2004附录G 的规定。

⑷土质（含膨胀土）泥质软岩路堑，应在基床表层底部全断面铺设一层复合土工膜。

2 基床底层填筑的目标：⑴采用碎石和砾石类填筑时，分层的最大压实厚度不应大于35㎝。

⑵采用砂类土和改良土细粒土填筑时，分层的最大压实厚度不应大于30㎝。

⑶分层填筑的最小压实厚度不宜小于10㎝。

⑷每一层的填筑过程中，应确认填料的质量、含水率、松铺厚度，填料表面平整度符合工艺试验参数后，再进行碾压。

压实要求应符合下表：4.2.3.3基床底层外形尺寸允许偏差见下表（指南）4.2.4基床表层填筑1 基床表层填料选用A组填料填筑，当缺乏A组填料时，经经济比选后可选用级配碎石或级配砂砾石等材料，其材料规格及压实标准应符合《铁路路基设计规范》TB2001—2005的规定。

2 基床表层填筑前应检查基床底层几何尺寸，核对压实标准，不符合标准的基床底层应进行修整，达到验收标准。

3 基床表层A组填料填筑时，填筑压实质量应符合下表的规定4 选用级配碎石或级配砂砾石⑴基床表层的填筑宜按验收基床底层、拌和运输、摊铺碾压、检测修整“四区段”和拌和、运输、摊铺、检测试验、修整养护“六流程”的施工工艺组织施工。

摊铺碾压区段的长度应根据使用机械的能力、数量确定。

区段的长度一般在100 m以上。

各区段或流程只能进行该区段和流程作业，严禁几种作业交叉进行。

⑵基床表层级配碎石或级配砂砾石应分层填筑，每层最大的填筑压实厚度不得大于30cm，最小填筑压实厚度不得小于15cm.⑶级配碎石或级配砂砾石的摊铺可采用摊铺机或平地机进行。

每层的摊铺厚度应按工艺试验确定的参数严格控制，用平地机摊铺时，必须在路基上采用方格网控制填料量，方格网纵向间距不宜大于10 m，横向应分别在路基两侧及路基中心设方格网桩。

用摊铺机摊铺时，应根据摊铺机的摊铺能力配置运输车辆，减少停机待料时间。

⑷在摊铺机或平地机摊铺后应由人工及时消除粗细集料离析现象。

⑸整形后，当表面尚处湿润状态时应立即进行碾压。

如果表面水分蒸发较多，明显干燥失水，应在其表面喷洒适量水分，再进行碾压。

用平地机摊铺的地段，应用轮胎压路机快速碾压一遍，暴露的潜在不平整再用平地机整平。

⑹碾压时，应采用“先静压、后弱振、再强振的方式，最后静压收光。

直线地段，应由两侧路肩开始向路中心碾压，曲线地段，应由内侧路肩向外侧路肩进行碾压。

沿线路纵向行与行之间重叠压实不应小于40 cm，各区段交接处，纵向搭接压实长度不应小于2m，上下两层填筑接头应错开不小于3m。

⑺横像接缝处填料应翻挖并与新铺的填料混合均匀后再进碾压，注意调整其含水率，纵向应避免工作缝。

⑻碾压后的基床表层质量应符合设计要求，局部表面不平处应补平并碾压。

⑼已完成的基床表层应采取措施控制车辆通行，并做好基床表面的保护工作。

严禁在已完成的或正在碾压的路段上调头或急刹车。

级配碎石或级配砂砾石基床表层填筑压实质量标准5 基床表层的厚度不得小于设计值。

6 路基基床表层中线高程、路肩高程、中线至路肩边缘距离、宽度、横坡允许偏差及检验标准应符合下表规定。

路基基床表层中线高程、路肩高程、中线至路肩边缘距离、宽度、横坡允许偏差及检验4.3 监理工作控制的手段通过专项施工方案的审查与执行和监理人员的日常巡视、关键部位、隐蔽工程、关键工序的全程旁站、平行检验，对工程安全、质量进行控制。

使施工质量和安全有了可靠的保证。

4.3.1事前监控手段路基基床工程施工前项目监理机构需要审查的方案⑴路堤验收结果的审查；⑵试验段工艺试验专项方案；⑶路床填筑专项施工方案；⑷路堤修整专项施工方案；⑸路基填筑营业线或临近营业线施工专项防护方案。

4.3.2事中控制手段⑴检验路床以下路堤施工质量，压实的试验数据，断面尺寸、表面坡度，平整度要符合图纸及验标要求。

⑵审察路床施工的专项施工方案，必须符合实际且在施工中认真按方案施工。

⑶选好工艺性试验的试验段，取得机械组合、摊铺厚度、碾压遍数、人员配备的参数。

⑷基床表层和基床底层所用材料必须符合设计要求，压实度必须符合设计、验标要求。

⑸路基基床填筑过程中的测量：①填筑厚度、填筑宽度；②按路基面设计形状施工，由中心向两侧设4%的坡度，路面为三角形路拱；③路肩宽度及高程；④中线至路肩边缘的距离。

4.3.3巡视：专业监理工程师对施工过程进行定期巡视检查，每天不少于1次，专业组长每周不少于5次。

巡视主要检查以下内容：⑴是否按照设计文件和批准的施工方案施工；⑵使用的材料、设备是否合格；⑶施工工艺是否与工艺试验的要求相符；⑷施工现场管理人员，尤其是质检人员是否到位；⑸施工人员的技术水平，工作态度是否符合工艺要求，特种作业人员是否持证上岗；⑹施工环境是否对工程质量产生不利影响；⑺已施工的地段是否存在质量缺陷。

4.3.4监理见证试验与平行检查项目5 监理工作方法与措施5.1 监理工作的方法5.1.1专业监理工程师对原材料进场、施工放样、填料的摊铺、碾压及分部工程按以下程序进行验收：1 施工单位自检合格后填写《工程报验申请表》（TA8表），在规定的时限内向项目监理机构报验；2 在合同约定的时限内，专业监理工程师到现场进行检查、核实，承包单位的质检人员应同时在现场进行配合；3 监理工程师对检查合格的工程予以现场签认，并准许承包单位进行下一道工序施工；4 对检查不合格的工程，监理工程师应在《工程报验申请表》上签署检查不合格及整改意见或签发《监理工程师通知单》，由承包单位对不合格工程进行整改，自检合格后向现场监理机构重新报验或填报《监理工师通知回复单》；5 监理工程师发现承包单位有违反工程建设强制性标准的行为，责令承包单位立即整改；发现施工活动已经或可能危及施工质量的，须采取其他应急措施，必要时由总监理工程师下达局部暂停施工指令。

5.1.2旁站：监理人员对基床施工全过程跟班监督，按以下程序进行：1 监理人员对基床施工的全过程跟班监督，及时处理旁站监理过程中出现的问题，如实做好监理记录；2 旁站监理人员在旁站监理时，发现施工活动已经或可能危及施工质量的，应及时向监理工程师报告；监理工程师认为有必要时，向总监理工程师报告，由总监理工程师下达局部暂停施工指令或采取其他应急措施。

5.1.3监理工程师发现施工过程中存在质量缺陷时，监理工程师及时下达通知，责令施工单位进行整改，并对整改过程和结果进行检查验收。

5.1.4施工过程中存在工程质量隐患或发生质量事故时，总监理工程师应下达工程暂停令，责令施工单位停工处理和整改，处理和整改完毕经专业监理工程师验收后，由总监理工程师签署工程复工报审表。

5.2 监理工作的措施监理工作控制措施表6 旁站具体部位及工序基床填筑施工旁站的具体部位及工序：过渡段填筑。
