直流单臂电桥的使用精品
直流单臂电桥的使用
直流单臂电桥的使用5组织教学 引导学员思考：电阻的测量方法和所使用的仪表1、 学员活动：用万用表测一些给定的电阻值2、 学员讨论：请你总结一下测量电阻的方法?它们各是一种什么测量法？引言：我们知道电阻的测量，在电气测量中占有重要的地位。
测量方法可以采用仪表直接测量， 也可以利用欧姆定律间接测量， 但为了得到较高的测量精度，应用更多的是采用比较测量法，即 用电桥去测量。
单臂电桥主要用来测量各种电机、 变压器及各种电器设备的 直流电阻。
以进行设备出厂试验及故障分析。
直流单臂电桥又称惠斯登电桥， 是测量1欧姆以上中电阻的 一种比较精密的测量仪器。
现以 QJ23型直流单臂电桥为例，介绍 它的结构组成和它的使用。
课前活动 （3导入新课2 分）通过学员 的活动和讨 论，激发学 员对新知识 的渴望，从 而自然地切 入新课教学教学设计 学员首先 明确电桥的 测量范围和 电桥测量的 意义。
揭示课题QJ23型直流单臂电桥的使用新授内容 （45 分）【教师活动】1、介绍本节课的知识结构使学员明 确本次课的 教学目的和直流单臂电桥1、电桥的分类和型号2 、电桥的结构 j 3、电桥的使用方法 .4、电桥的实际应用、要求。
2、介绍惠斯登本人简历及他与电桥有关的趣闻轶事惠斯登：英国物理理学 家，1802年出生于英格兰 的格洛斯特，青少年时代 受到严格的正规训练，兴 趣广泛，动手能力很强， 1834年被伦敦英王学院骋 为实验物理学教授， 1836 年当选为英国伦敦皇家学 会会员， 1837年当选为法 国科学院外国院士。
1868 年由英王封为爵士，。
增加学员 学习的兴趣 和热情，丰 富课堂教学 的效果。
（4 分）2、数子式【学员活动：学员通过观察了解电桥的分类】、直流单臂电桥的结构【教师活动】【电脑投影：QJ23型直流单臂电桥的外观图片】请大家结合实物 观察电桥的组成。
趣闻轶事 ：?惠斯通电桥不是惠斯发明的在测量电阻及其它电学实验时，经常会用到一种叫惠斯通电桥的电路，很多人认 为这种电桥是惠斯通发明的，其实，这是 一个误会，这种电桥是由英国发明家克里 斯蒂在1833年发明的，但是由于惠斯登第一 个用它来测量电阻，所以人们习惯上就把 这种电桥称作了惠斯登电桥3、、【电脑投影：一些不同类型的电桥】引导学员对电桥分类一、直流单臂电桥的分类【电脑板书】可以给学 员提供一些 网址，供学 员自己学习 时，以便了 解电桥的最 新发展情 况。
单臂电桥操作方法
单臂电桥操作方法单臂电桥是一种常用的测量电阻值的仪器，用于测量电阻的精确值。
它可以通过测量待测电阻与已知电阻之间的电位差来计算待测电阻的阻值，并且具有高精度和较好的稳定性。
下面我将详细介绍单臂电桥的操作方法。
首先，将单臂电桥放在平稳的台面上，并确保电桥的各个部件完好无损。
接下来，连接电桥所需的电源，通常为直流电源，将其与电桥上的电源接口相连接。
确保电源电压稳定，并按照电桥的说明书设置合适的电源电压。
接下来，将待测电阻连接到电桥的未知端子上。
选取一个已知的标准电阻，并将其连接到电桥的已知端子上。
确保电阻的连接牢固，并通过检查确认连接正确。
接下来，连接电桥的电流源和电压测量仪器。
将电流源连接到电桥的电流源端子上，将电压测量仪器连接到电桥的电压测量端子上。
这些连接可以使用导线实现，确保导线的连接牢固可靠。
完成上述连接后，打开电桥的电源开关，开启电桥的工作状态。
此时，电桥会开始工作，测量待测电阻的阻值。
接下来，使用电压测量仪器测量电桥输出端的电位差。
电桥工作时，其输出端将会产生一个电位差，用于测量待测电阻的阻值。
使用电压测量仪器可以精确地测量这一电位差。
测量结束后，根据电桥的工作原理，可以通过待测电阻与已知电阻之间的电位差来计算待测电阻的阻值。
电桥的计算公式根据电桥的类型而有所差异，可以根据电桥的说明书或相关教材进行相应的计算。
最后，关闭电桥的电源开关，断开电力源和测量仪器的连接。
将待测电阻和已知电阻从电桥上移除，并将电桥归位。
在操作过程中要特别注意安全，防止触电或发生其他安全事故。
需要注意的是，在操作单臂电桥时，应该确保连接的稳固可靠，电桥的电源电压稳定，测量仪器的准确度高，并掌握好电桥的操作原理和计算方法。
此外，还应遵循相关的安全操作规程，以确保自身和设备的安全。
综上所述，单臂电桥的操作方法主要包括连接电源、连接待测电阻和已知电阻、连接电流源和电压测量仪器、打开电源开关、测量电位差、计算待测电阻的阻值等步骤。
直流单臂电桥的使用方法
直流单臂电桥的使用方法
直流单臂电桥的使用方法
直流单臂电桥（Digital Force Balance Bridge）是一种新型测试仪器，它由电子源、功率差分器、示波器以及力传感器等部件组成，用于测量机械结构的运动特性、质量、固有频率、谐振特性、碰撞损伤等方面的参数。
下面介绍直流单臂电桥的使用方法：
一、安装环境
1、接线：将电子源、功率差分器、示波器以及力传感器进行接线，连接好各种电子元件，检查接线是否正确，确保直流单臂电桥正常工作。
2、位置：将直流单臂电桥设置在被测物体的旁边，确保被测物体不会受到外界的干扰，保证测试的准确性。
3、调试：将电子源设置好，并调试功率差分器，示波器和力传感器，使得这些部件的各项参数符合要求。
二、测量程序
1、输入信号：将所需要测试的信号输入到直流单臂电桥，并使这些信号通过功率差分器经过变换，得到测试所需要的信号。
2、调参：根据被测物体的参数，调整功率差分器、示波器以及力传感器的参数，确保测试的精度。
3、测量：通过力传感器测量被测物体的参数，并经过示波器对测量的信号进行显示，从而可以得到被测物体的运动参数。
4、结果分析：根据示波器的显示结果，对被测物体的运动参数
进行分析，从而得出测量结果。
以上就是关于直流单臂电桥的使用方法。
在使用前，需要对各个元件进行安装、接线以及调试，然后根据所测量的参数进行调参，最后通过力传感器测量完成测试，并根据示波器显示的结果分析得出结论。

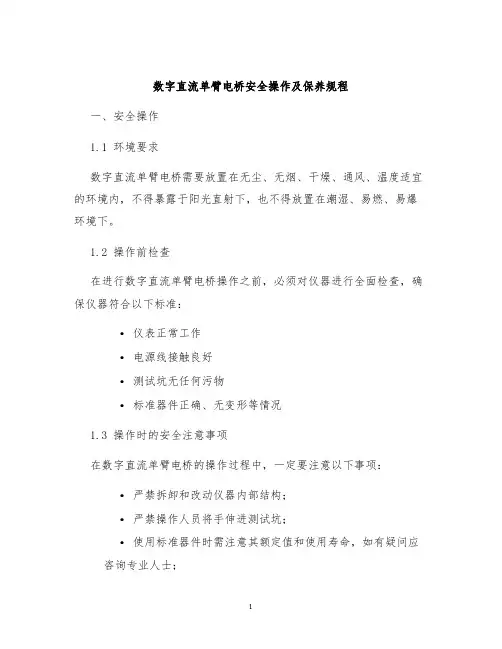

数字直流单臂电桥安全操作及保养规程
数字直流单臂电桥安全操作及保养规程
一、安全操作
1.1 环境要求
数字直流单臂电桥需要放置在无尘、无烟、干燥、通风、温度适宜的环境内，不得暴露于阳光直射下，也不得放置在潮湿、易燃、易爆环境下。
1.2 操作前检查
在进行数字直流单臂电桥操作之前，必须对仪器进行全面检查，确保仪器符合以下标准：
•仪表正常工作
•电源线接触良好
•测试坑无任何污物
•标准器件正确、无变形等情况
1.3 操作时的安全注意事项
在数字直流单臂电桥的操作过程中，一定要注意以下事项：•严禁拆卸和改动仪器内部结构；
•严禁操作人员将手伸进测试坑；
•使用标准器件时需注意其额定值和使用寿命，如有疑问应咨询专业人士；
•操作完成后须将电源关闭，且必须等待仪器彻底冷却后再进行移动。
二、保养规程
2.1 定期清洁
数字直流单臂电桥应当保持清洁，包括外部表面和测试坑内部。
在进行清洁之前，必须断开电源，等待其完全冷却后再行操作。
2.2 良好的使用习惯
数字直流单臂电桥必须按照正确的操作流程进行使用，避免使用不当带来的磨损和故障。
2.3 注意维护
数字直流单臂电桥应按要求定期进行维护，包括清洁、保养、调校等。
2.4 防止震动和撞击
数字直流单臂电桥在移动过程中一定要注意防止震动和撞击，以免造成部件疲劳、变形等损坏。
三、结论
数字直流单臂电桥是一款精密的电子仪器，操作人员在使用时必须安全操作和保养，以确保其正常工作和延长使用寿命。
同时，也需要注意切勿破坏仪器结构，如有破损或操作异常的情况，应该及时咨询专业人士进行相关的检修和维护。
QJ23型直流单臂电桥的使用
QJ23型直流单臂电桥的使⽤
QJ23型直流单臂电桥的使⽤
1. QJ23型直流单有电桥基本使⽤步骤
(1)将电桥⽔平放置稳定，在使⽤内部检流计情况下，调节检流计G调零旋钮，使指针指零。
(2)使⽤万⽤表粗测被测电阻的阻值，根据粗测结果选择适当的⽐例臂与⽐较臂值。
为减少测量误差，要求选择合适的⽐例臂和⽐较臂值，使测童结果具有4位有效数字(实际使⽤⽐较臂电阻值为1000-9999Ω).
(3)将被测电阻Rx，接⼊电桥，按下电源按钮B，并顺时针旋转适当⾓度将电源按钮锁住。
(4)试探按下检流计按钮G并⽴即释放.观察检流计指针偏转⽅向与偏转的速度及⾓度.
若检流计指针偏转速度快或偏转⾓度⼤.说明电桥远离平衡状态.可在⾼位调节⽐较⽵阻值。
初始调节时.建议根据情况优先考虑调节⼗位或百位电阻值;若检流计指针偏向“+”侧，则应适当增加⽐较臂限值，反之减⼩。
根据每次试探按动检流计按钮时的指针偏转情况反复调节⽐较臂阻值.直到电桥接近平衡。
(5)按下并顺时针旋转适当⾓度锁住检流计按钮G，⾃最低位起仔细调节⽐较⽵电阻。
若仍⽆法达到平衡再调节上⼀位⽐较臂电阻，注惫观察指针偏转情况，直到电桥最终平衡。
(6)松开检流计按钮并读数.
(7)松开电源按钮B.
2. QJ23型直流单材电桥使⽤注意
(1)使⽤过程中，应密切关注检流计指针偏转悄况.在调节进程的初期.试探按下检流计按钮后应⽴即释放，防⽌因调节斌不当或错误调节引起的冲击电流打弯检流计指针或烧坏检流计.
(2)如电桥长时间不使⽤，应打开背板电池盖取出电池，防⽌电池漏液腐蚀电极。
使⽤外接电源时，电源电压应符合产品规定，并按规定极性接⼈.。

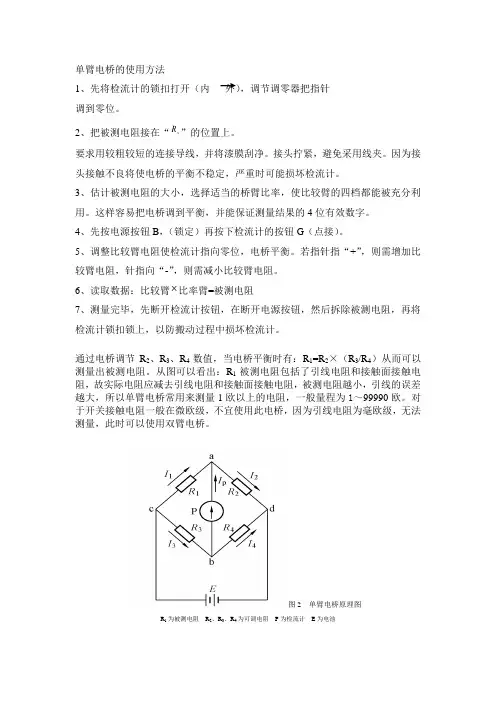

单臂电桥的使用方法
单臂电桥的使用方法
1、先将检流计的锁扣打开（内外），调节调零器把指针
调到零位。
2、把被测电阻接在“x R”的位置上。
要求用较粗较短的连接导线，并将漆膜刮净。
接头拧紧，避免采用线夹。
因为接头接触不良将使电桥的平衡不稳定，严重时可能损坏检流计。
3、估计被测电阻的大小，选择适当的桥臂比率，使比较臂的四档都能被充分利用。
这样容易把电桥调到平衡，并能保证测量结果的4位有效数字。
4、先按电源按钮B，（锁定）再按下检流计的按钮G（点接）。
5、调整比较臂电阻使检流计指向零位，电桥平衡。
若指针指“+”，则需增加比较臂电阻，针指向“-”，则需减小比较臂电阻。
6、读取数据：比较臂 比率臂=被测电阻
7、测量完毕，先断开检流计按钮，在断开电源按钮，然后拆除被测电阻，再将检流计锁扣锁上，以防搬动过程中损坏检流计。
通过电桥调节R2、R3、R4数值，当电桥平衡时有：R1=R2×（R3/R4）从而可以测量出被测电阻。
从图可以看出：R1被测电阻包括了引线电阻和接触面接触电阻，故实际电阻应减去引线电阻和接触面接触电阻，被测电阻越小，引线的误差越大，所以单臂电桥常用来测量1欧以上的电阻，一般量程为1～99990欧。
对于开关接触电阻一般在微欧级，不宜使用此电桥，因为引线电阻为毫欧级，无法测量，此时可以使用双臂电桥。
图2 单臂电桥原理图
R1为被测电阻R2、R3、R4为可调电阻P为检流计E为电池。
单臂电桥的使用方法
单臂电桥的使用方法
单臂电桥是一种常用的电子测量仪器，用于测量电阻、电容和电感等电路元件的参数。
它由一个电压源和四个电阻组成，通常呈“桥”字形排列。
使用单臂电桥的步骤如下：
1. 首先，将待测电阻、电容或电感连接到电桥的相应位置。
如果是测量电阻，将其连接到电桥的两个相邻的电阻端口；如果是测量电容或电感，将其连接到电桥的两个对角端口。
2. 设置电桥的平衡条件。
这可以通过调节电桥上的电阻或改变电桥的工作状态来实现。
具体方法包括旋转可变电阻、改变电源电压或改变电桥的工作频率等。
3. 当电桥达到平衡状态时，仪器上的指示器将显示零电压或电流。
这意味着待测元件的参数与电桥中的已知元件参数相等。
4. 根据电桥的设计和指示器的读数，可以计算出待测元件的参数值。
例如，当测量电阻时，可以利用欧姆定律和电桥的平衡条件计算出待测电阻的阻值。
除了上述基本步骤外，还有一些使用单臂电桥的注意事项：
- 在进行测量之前，应确保待测元件与电桥之间的连接良好，避免产生电阻或接
触不良的影响。
- 在调节电桥平衡时，应平稳地旋转可变电阻或调节电源电压，以避免产生干扰或损坏电桥。
- 对于精确的测量结果，应注意环境条件，如温度、湿度等对电桥的影响，并进行相应的校正。
总之，单臂电桥是一种简单实用的测量仪器，可以用于测量各种电路元件的参数。
正确使用电桥并遵循操作步骤，可以获得准确的测量结果。
单臂电桥使用步骤
一、实验目的（1）掌握用直流单臂电桥测电阻的原理和方法；（2）掌握线路连接和排除故障的技能；（3）掌握调节电桥平衡的操作方法。
二、实验仪器滑线式电桥、箱式电桥，电阻箱，滑线变阻器，待测电阻，数字万用表，直流稳压电源，开关。
三、实验原理电桥平衡时（Ig=0）：k 称为比率臂倍率，R0称为比较臂，Rx 称为测量臂。
若R0的阻值和倍率k 已知，即可由上式求出Rx 。
四、实验内容与步骤1、滑线式电桥测电阻滑线式电桥是将直流单臂电桥的比率臂电阻R1和R2用一根均匀的电阻丝来代替。
电阻丝上装一个可以滑动的按键，按下它可将电阻丝分成l1和l2两段，相当于R1和R2，各段长度可以从旁边的米尺读出。
根据均匀导线的电阻和长度成正比的关系，有 这就是滑线式电桥的平衡条件为了消除倍率的误差对测量结果的影响，实验中应在保持l1/l2不变的条件下，交换R0和Rx 再测一次。
如电桥平衡时R0变成R0’，则，交换前交换后上式为最后的测量结果。
实验步骤：（1）按原理图接好线路，用数字万用表做检流计（选直流电压2V 档），接于A 、B 之间。
（2）把滑动按键置于电阻丝的中点，使倍率为1。
（3）检查线路后接通电源。
调节电桥平衡，方法是：使电阻箱各旋钮都置于“零位”，然后从倍率最大的旋钮开始测试，先旋至较大的阻值，依次减小阻值，直至AB 间的电压值出现最小值，这样就找到了电阻的大约范围。
再细调，使AB 间的电压值为零，则待测电阻就等于R0的值。
（4）对换R0和Rx 的位置（注：连接导线不对换），并保持滑动按键位置不动，重测一次，1x R R 102x l R R l =''201x l R R l =102x l R R l =以消除电阻丝不均匀和导线电阻、接触电阻等带来的误差。
2、箱式电桥测电阻箱式电桥的基本线路与滑线式电桥相同，面板上每个旋钮的功能和使用方法:（1）待测电阻由面板右下角的接入端接入。
（2）旋钮由四个盘共同构成，分别代表个位，十位，百位，千位。
直流单臂电桥实验
实验题目：直流单臂电桥一、 实验原理1.直流单臂电桥适用范围：测量中等电阻（10~105Ω）2.推导测量公式3.画出实验电路图 ↑↑↑4.比例臂倍率如何适当选取：使R 0调节的有效位数尽量多5.电桥灵敏度的概念及与哪些因素有关： 灵敏度S =ΔI ΔR x /R x=00IR /R ∆∆有关因素：电源电压的大小、电流计的电流常量和内阻大小、(R a +R b +R 0+R x )的大小、R b R 0+R xR a的大小6.什么是换臂法：将Ra 与 Rb 交换可以完全消除倍率C 的误差二、实验数据1.测量未知电阻R1（约1200Ω）及灵敏度注意：ρc=0.1%，ρ0=0.1%，_S =7836.8 换臂前ρx=√ρ02+ρc 2+(0.1/S)2=√（0.1%）2+（0.1%）2+(0.1/7688.2)2=1.4×10−3换臂后ρx=√ρ02+(0.1/_S )2=√（0.1%）2+(0.1/7836.8)2=1.0×10−3∆Rx1=1.4×10−3×1182.8=1.7Ω ∆Rx2=1.0×10−3×1183.0=1.2Ω利用换臂前数据进行计算 R1 = (1182.8±1.7)Ω利用换臂后数据进行计算R1 = (1183.0±1.2)Ω利用换臂前后数据进行计算R1 = (1182.9±1.5)Ω2.观察电桥灵敏度与电源电压的关系根据情况，选取Ra=Rb=100Ω，Rx=1200Ω，改变电源电压E，测量不同电压下电桥灵敏度，并做S-E关系图3.测量未知电阻R2（约50欧姆）及灵敏度：根据情况，选取Ra = 10Ω，Rb = 1000Ω比例臂的倍率C= 0.01利用数据进行计算R2 = (49.85±0.11)Ω注意：ρc=0.2%，ρ0=0.1%ρx=√ρ02+ρc2+(0.1/S)2=√（0.1%）2+（0.2%）2+(0.1/4885.1)2=2.2×10−3∆Rx=2.2×10−3×49.85=0.11Ω三、思考题1. 能，并联阻值为999.001欧，在准确测量范围之内2.在误差允许范围内，与测量值接近。
直流单臂电桥的使用
教学设计电桥的测量原理：【电脑板书】被测电阻=比率臂ｘ比较臂4、直流单臂电桥的简介【教师活动】【电脑投影：QJ23型直流单臂电桥的外观图片】请大家结合实物观察电桥的组成。
【电脑板书】 1、比较臂：4个档位，每个转盘有9个完全相同的电阻组成，分别构成可调电阻的个位、十位、百位和千位，总电阻从0---9999欧变化，所以电桥的测量范围为1---9999000欧姆。
2、比例臂：有7个档，即 ⨯0.001 ⨯0.01 ⨯0.1 ⨯1 ⨯10 ⨯100 ⨯1000 3、检流计G （调零）：根据指针偏转，调节电桥平衡 4、按钮：电源按钮B (可以锁定) 、 检流计按扭G (点接)5、被测臂：接线端子R X 用于接被测电阻“内、外”接线柱：内接――锁检流计指针 外接――可以测量电桥的原理要求学生在教师的指导下，自主探究电桥的工作原理。
但推导过程只作一般了解。
学生熟悉电桥的面板结构和各部分组成的作用，可以更好的规范使用电桥。
了解内部构造和工作原理有助于学生更好的掌握电桥的使用通过PPT 展示QJ23型直流单臂电桥的外观图片让学生更直观的了解直流单臂电桥，为以后的实践操作课做好知识储备与兴趣。
5、电桥的使用方法【电脑详细板书】1、先将检流计的锁扣打开（内外），调节调零器把指针调到零位。
2、估计被测电阻的大小，选择适当的桥臂比率，使比较臂的四档都能被充分利用。
这样容易把电桥调到平衡，并能保证测量结果的4位有效数字。
3、把被测电阻接在“x R”的位置上。
要求用较粗较短的连接导线，并将漆膜刮净。
接头拧紧，避免采用线夹。
因为接头接触不良将使电桥的平衡不稳定，严重时可能损坏检流计。
4、先按电源按钮B，（锁定）再按下检流计的按钮G（点接）。
5、调整比较臂电阻使检流计指向零位，电桥平衡。
若指针指“+”，则需增加比较臂电阻，针指向“-”，则需减小比较臂电阻。
6、读取数据：比较臂⨯比率臂=被测电阻7、测量完毕，先断开检流计按钮，在断开电源按钮，然后拆除被测电阻，再将检流计锁扣锁上，以防搬动过程中损坏检流计。
单臂电桥使用方法及注意事项
单臂电桥使用方法及注意事项1. 什么是单臂电桥嘿，朋友们！今天咱们来聊聊单臂电桥，这个听起来有点高大上的东西其实很常见，尤其在电子实验室里。
单臂电桥简单来说就是一个用来测量电阻的工具。
你可能会想：“这和我有什么关系？”其实，电桥可不是只在实验室里晃荡的，它在我们的日常生活中也大有用处，比如检测电器的故障、校准仪器等等。
它的工作原理就像是个“小侦探”，能帮助我们精准找到电路里的问题。
2. 单臂电桥的使用方法2.1 基本步骤使用单臂电桥的时候，其实流程挺简单的。
首先，你得把电桥放在一个平稳的地方，别让它像个喝醉酒的小伙伴一样摇摇晃晃的。
接着，接上电源，这里要注意，电源的电压要和电桥的额定电压相匹配哦！再不然，电桥可就不高兴了，可能会出点小状况。
然后，我们把待测电阻连接到电桥的相应端口。
这里的小技巧就是，要确保连接良好，避免出现虚接的情况。
你知道的，虚接就像是搭讪时不小心把话题聊成了“天气”，可不太好。
接着，调节电桥的平衡，让指针稳稳地指在零点上。
这个过程可需要点耐心，但只要一切就绪，你会发现自己仿佛变成了个电阻测量大师。
2.2 注意事项不过，使用单臂电桥可不是只管操作就行，咱们还得留心一些细节。
比如，千万别把电桥放在潮湿的地方，水可不是它的好朋友。
如果不小心沾水了，嘿，后果可能会让你大跌眼镜。
还有啊，接线的时候也要注意极性，正负极接反了，电桥可能会“罢工”，这可就得不偿失了。
哦，对了，测量前最好先校准一下电桥。
就像你去健身房前要先热身一样，校准能让测量更加准确。
最后，使用完毕后，记得把电源关掉，避免浪费电，做个环保的小达人。
3. 小贴士与总结3.1 实用小贴士在这里，给大家分享几个小贴士，让你在使用单臂电桥时更得心应手。
首先，可以准备一个记事本，把每次测量的结果记录下来，方便以后查阅。
毕竟，谁会记得住所有的数据呢？而且记录下来就像在给自己的“电阻档案”加分，嘿嘿。
其次，定期对电桥进行维护，清理灰尘、检查连接线，保持它的最佳状态。
直流单臂电桥测量电阻的步骤
直流单臂电桥测量电阻的步骤1. 引言直流单臂电桥是一种常用的电阻测量仪器，主要用于精确测量电阻值。
在各种工业和科学应用中，电阻的准确测量是至关重要的。
本文将详细介绍直流单臂电桥测量电阻的步骤，以及一些注意事项和技巧。
2. 原理介绍在介绍测量步骤之前，我们先来了解一下直流单臂电桥的基本原理。
直流单臂电桥通常由电源、电阻、电流表和电压表组成。
其工作原理根据电阻和电流之间的欧姆定律和功率定律，通过测量电流和电压的比值来计算电阻值。
3. 测量步骤步骤一：连好电路1.将电源连接到电桥的输入端，并确保电源的极性正确。
2.将测量电阻的两端分别连接到电桥的两个插座上。
3.将电流表连接到电桥的输出端，用于测量流过测量电阻的电流。
步骤二：调节电桥平衡1.打开电源，并调节电源的电压使其达到标准值。
2.通过调节电桥的零位调节器，使电桥无输出。
3.调节电桥的灵敏度调节器，使电桥接近平衡状态。
步骤三：测量电阻值1.关闭电源开关，使电流开始流过测量电阻。
2.同时观察电压表和电流表的读数，并记录下来。
3.根据电阻的性质和电流、电压的关系，计算出待测电阻的阻值。
4. 注意事项和技巧•在进行测量之前，确保仪器的连接正确且稳定。
•在调节电桥平衡时，需要耐心和细心，小心调节器件，避免产生误差。
•根据实际情况，调节电源的电压和电桥的灵敏度，以使电桥接近平衡状态。
•在测量过程中，尽量减小外部干扰和误差，保证测量的准确性。
•可以进行多次测量并取平均值，以提高测量结果的可靠性和精确性。
5. 结论直流单臂电桥是一种常用的电阻测量仪器，通过测量电流和电压的比值可以准确计算电阻值。
这种测量方法简单、快速、有效，并且可以满足精确测量的要求。
以上就是直流单臂电桥测量电阻的详细步骤和一些注意事项和技巧。
希望本文对您理解电阻测量方法有所帮助。
祝您在实际操作中能够取得准确的测量结果！。
单臂直流电桥的使用方法
G
原理图
对角点cd接指零仪
第六页，共36页。
电路图
RX
R2 R3
R4
一、下面首先介绍的是QJ23型直流单臂电桥
原理及其使用方法：
• 直流单臂电桥又称惠斯登电桥，其原理电路如下图。
G
原理图
电路图
接通 电源 调节 标准电阻R2、R3、R4 ，使“检流计G”指示为零,
第十三页，共36页。
单臂电桥的面板及功能介绍
电源按钮B 测量时用于接通或断开电源（可以锁定）
第十四页，共36页。
单臂电桥的面板及功能介绍
检流计按钮G 测量时用于点动或锁定检流计电路
第十五页，共36页。
单臂电桥的面板及功能介绍
内接检流计 ，外接被测电阻
第十六页，共36页。
接线端子Rx
单臂电桥的面板及功能介绍
电桥处于平衡状态，所以可得Rx=(R2/R3)R4
第七页，共36页。
第八页，共36页。
单臂电桥的面板及功能介绍
第九页，共36页。
单臂电桥的面板及功能介绍
外 接 电 源
测量大的负载时用于连接外电路电源
第十页，共36页。
单臂电桥的面板及功能介绍
内外接接 线端子
用于接被测电阻“内、外”接线柱（内接――锁检流计指针 ;外接――可以测量）
测量时用于调节电阻大小使检流计指针指零
第二十八页，共36页。
QJ44型直流双臂电桥的面板
步进读数开关
测量时用于调节电阻的大小
第二十九页，共36页。
QJ44型直流双臂电桥的面板
检流计按钮开关
测量时用于点动或锁定检流计电路
第三十页，共36页。
直流单电桥运用规程
直流单电桥运用规程
直流单电桥运用规程如下:
(1运用前翻开检流计锁扣，并使其指针调到机械零点。
(2)按规矩挑选外加电源，电源电压太高或许损坏桥臂电阻.太低则下降活络度。
若外接检流计时.应挑选活络度和临界阻尼电阻。
(3)接好不知道电阻Rx后，应据Rx阻值方案挑选适宜的份额臂比率。
(4)平衡调度时，应先接通电派，再接人检流计。
丈量结束，则应先断开检流计，后断开电源。
丈量结束时.应将检流计的锁扣锁上。
电桥的精确度和安稳性首要取决于桥臂各电阻的精确度和安稳性。
因而，合理操控各桥臂电阻的调铭过错，以及消除它们的影响，是合理运用电桥和防止误修电桥悉数必要的。
1。
