EP、BA、AP管道洁净等级含义精编版
EP_AP_BA_等级简介

管材的选用
使用范围 ⑴ EP 级别管道-高纯度气体(5N&6N以上), 毒性(PH3 AsH3 SiH2Cl2),腐蚀性(HCl NH3),易燃易爆(SiH4)气体。 ⑵ BA 一般性气体 N2 O2 H2 Ar CDA ⑶ AP 压缩气体,双套管外管
管材的规格
依材质分类 管材可分为: (1) SUS 304 (2) SUS 316 (3) SUS 316L 以上都是不锈钢管材 其中L表示为低碳
Rmax定义: 于粗度曲线取二平行直线,测定其量测范围间两平行直线之最大高度。 Rmax=Rp+Rv
Y
Rmax Rp
L
Rmax之量測長度
Rmax之範圍 0.025~0.10 0.10~0.50 0.50~10.0 10.0~50.0 50.0~200.0 量測長度(mm) 0.4 1.25 4 12.5 40
管材简介
一、抛光主力方式 二、管材的制程 三、管材的选用 四、管材的规格 五、表面处理 六、品质检查
分类:抛光处理方式
AP (Annealing & Pickled)酸洗钝化 BA (Bright Annealing) 光亮烧钝 EP (Electro-Polished) 电解抛光
AP (Annealing Pickled)
管材品质检查
管內外目视检查
检查率 : 100% 检查項目:管內不得有水痕,是否脏污或研磨不均,或电解不良查项目: Ra / Rmax < 规定值
白布实验
通管检查率 : 100% 检查项目: 通过管內白布不得脏污,或油脂残留
纯水阻抗测定
检查率 : 10% 检查项目: 管末端纯水阻值>17.5MΩ.cm
EPBAAP管道洁净等级含义完整版

E P B A A P管道洁净等级含义集团标准化办公室:[VV986T-J682P28-JP266L8-68PNN]不锈钢管不锈钢管EP、BA&AP管材等级EP级(Ele Ctrolytic Polished)电解抛光BA级(Bright-annealed )光辉退火AP级(Annealed and Pickled )酸洗钝化管材选用尺寸英制规格:1/8"、1/4"、3/8"、1/2"、3/4"......4"公制规格:3mm、6mm、8mm、10mm、12mm具体使用场合:石油化工、微电子、光电子、医药、食品、高纯度流体配管(超高纯度气体、纯水、疫苗-----)等。
不锈钢管材入门handsets 发表于: 2007-4-05 17:40 来源:管材认识一.管件A. 依材质分类管材可分为:(1) SUS 304(2) SUS 316(3) SUS316L较低的含碳量过于自动焊接(orbital welding),因钢材在高温熔合过程中碳的析出较少,可确保材质不脆化(参考表1-1)。
B.依规格分类(参考表1-2)(1)日规(JIS):PIPE SIZE(2)美规(ASTM):TUBE SIZE其中须注意(i)1”之尺寸在PIPE SIZE=25A,其外径OD为34.4mm,在TUBE SIZE其OD为 25.4mm(ii)在PIPE SIZE中:25A又称1”50A又称2”80A又称3”100A又称4”(iii)TUBE SIZE(一般使用在1“以下之GAS配管),常用尺寸为1/8”(一分)、2/8“(二分)、3/8”(三分)、4/8“(四分)、5/8”(五分)、6/8“(六分)、1”C.依表面处理方法分类:一般分为三种(I) AP级(素管):表面不做任何处理(II) BA级:光辉烧钝(III) EP级:电解抛光MP级注意:影响管子价格之因素为最重要之决定因素在表面处理之方法,其价格之高低顺序EP >BA>AP。
不锈钢管级别中BA级、EP级、AP级、MP级都是什么意思,分别用在什么地方?

不锈钢管级别中BA级、EP级、AP级、MP级都是什么意思,分别用在什么地方?不锈钢管级别中BA级、EP级、AP级、MP级都是什么意思,分别用在什么地方,不锈钢BA管――Bright Annealed tube(真空光亮退火管),它是气氛保护热处理(Bright Annealed)的简称,又叫:不锈钢BA管,洁净管,光亮退火管,无缝管,气路管,高纯气路管线,卡套管材质:304,316L标准:ASTM A249, A269, A270, 3A and BPE standard, JIS G3447. G3459,成型:以多辊冷轧为主,尺寸精度可以达到0.2,,内表面光洁度Ra< 0.45 um. 特征;尺寸精确,表面光滑,整体洁净,内表面不抛光胜于抛光的光洁度原料;满足ASTM A269标准,特别要求可以采用两次熔炉钢锭制造:采用冷轧+精拉,尺寸精度达到0.05mm左右,内表面Ra0.4微米左右热处理:在还原性气氛保护下光亮固溶(退火)清洗:用SC2286清洗剂进行超声波Ultrasonic清洗。
也就是一定要做脱脂去油处理检验:涡流无探伤+水压等方式精整:矫直+定尺+抛光包装:喷码+PE袋+带帽+减震包装+戈尘包装+防护保护用途:特殊气体或者液体输送,同时是EP管的母材适用行业:生物制药,电子洁净车间厂区,高纯气体,高要求洁净实验室,液晶显示,太阳能光伏,多晶硅等领域。
半导体行业、液晶行业、药品行业、仪表系统、压缩空气、超高纯气体、化学品系统、WFI系统和其他有高纯和超高纯要求的气体管道系统或无尘室或者设备方面。
EP工艺:在优质BA管基础上对内表面做电化学抛光,然后用高纯水做净化处理,充氮气包装。
直径控制:公差?0.02mm(0.1%);长度控制:公差?0.05mm;直线度:不大于0.1mm/m;表面粗糙度:EP管Ra?0.15μm;同心度控制:公差?0.01mm;力学性能控制:可对硬度HRB(75~580)、强度δ和延伸率Ψ进行调整控制; b 热处理:还原性气氛下固熔处理。
ep、ba、ap、mp管道管的加工工艺

ep、ba、ap、mp管道管的加工工艺
EP、BA、AP、MP是四种不同的管道加工工艺,具体如下:
EP(电解抛光):利用阳极处理的方式,借由电化学的原理适当地调整电压、电流、酸液组成以及抛光时间,对管道进行抛光处理。
这种工艺可以有效地提高管道的光洁度,同时去除管道表面的氧化层和微小杂质。
BA(光亮退火):钢管在制造过程中,为了避免油脂残留在钢管中,在退火时利用高温以氩气充当炉内气氛。
借由氩气与钢管表面的碳氧结合燃烧,进一步清洁钢管的表面以产生亮面效果。
这种利用纯氩气退火加热并快速冷却以亮化光面的方式叫做光亮退火。
虽然利用此种方式来亮化表面可保钢管充分干净无任何外来污染,但这种表面的明亮度若与其他抛光方式相较(如机械抛光),会显得稍暗,有雾面的感觉。
AP(酸洗处理):利用硝酸与亚氟酸等酸性溶液来除去钢管的氧化层,使管道表面更加光滑、干净。
这种工艺可以有效地去除管道表面的锈蚀和氧化物,提高管道的质量和耐腐蚀性。
MP(机械抛光):抛光轮或抛光带借助抛光剂中的磨料对不锈钢管表面进行抛磨加工,以促使不锈钢管面达到平滑抛光效果。
其亮度与效果则取决于加工方式的种类。
另外,虽然机械抛光后的钢管较美观,但其抗蚀性会降低,因此当用在腐蚀环境下需再经过钝化处理。
而且,钢管表面常有抛光材料残留。
这四种加工工艺各有特点,可以根据具体需求和管道材质选择合适的工艺。

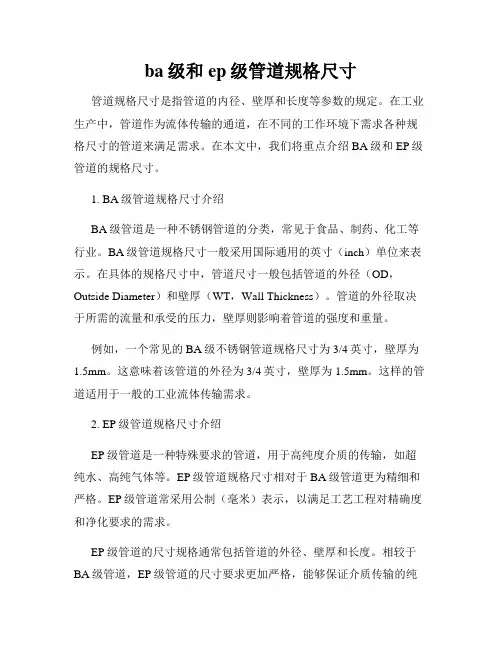

ba级和ep级管道规格尺寸

ba级和ep级管道规格尺寸管道规格尺寸是指管道的内径、壁厚和长度等参数的规定。
在工业生产中,管道作为流体传输的通道,在不同的工作环境下需求各种规格尺寸的管道来满足需求。
在本文中,我们将重点介绍BA级和EP级管道的规格尺寸。
1. BA级管道规格尺寸介绍BA级管道是一种不锈钢管道的分类,常见于食品、制药、化工等行业。
BA级管道规格尺寸一般采用国际通用的英寸(inch)单位来表示。
在具体的规格尺寸中,管道尺寸一般包括管道的外径(OD,Outside Diameter)和壁厚(WT,Wall Thickness)。
管道的外径取决于所需的流量和承受的压力,壁厚则影响着管道的强度和重量。
例如,一个常见的BA级不锈钢管道规格尺寸为3/4英寸,壁厚为1.5mm。
这意味着该管道的外径为3/4英寸,壁厚为1.5mm。
这样的管道适用于一般的工业流体传输需求。
2. EP级管道规格尺寸介绍EP级管道是一种特殊要求的管道,用于高纯度介质的传输,如超纯水、高纯气体等。
EP级管道规格尺寸相对于BA级管道更为精细和严格。
EP级管道常采用公制(毫米)表示,以满足工艺工程对精确度和净化要求的需求。
EP级管道的尺寸规格通常包括管道的外径、壁厚和长度。
相较于BA级管道,EP级管道的尺寸要求更加严格,能够保证介质传输的纯净性和可靠性。
EP级管道的外径和壁厚通常采用公制单位表示,如32mm,1.5mm。
这样的尺寸适用于高纯度介质的传输,确保了介质的纯度和质量。
3. BA级和EP级管道规格尺寸的选择在选择BA级和EP级管道规格尺寸时,我们应该根据具体的工程需求和介质特性进行合理的选择。
如果是一般工业流体的传输,BA级管道尺寸足以满足需求,且成本相对较低。
而对于高纯度介质的传输,为了保证介质的纯净性,EP级管道是首选,尺寸也需按照更为精确的要求来选择。
此外,还需要注意管道的长度规格。
根据具体工作需求,可以选择标准长度或自定义长度。
一般情况下,标准长度的管道价格相对较低,而自定义长度的管道则能够更好地满足实际工程的需要。
EP、BA、AP管道洁净等级含义

不锈钢管•不锈钢管EP、BA&AP•管材等级EP级(Ele Ctrolytic Polished)电解抛光BA级(Bright-annealed )光辉退火AP级(Annealed and Pickled )酸洗钝化•管材选用尺寸•英制规格:1/8"、1/4"、3/8"、1/2"、3/4"......4"•公制规格:3mm、6mm、8mm、10mm、12mm•具体使用场合:石油化工、微电子、光电子、医药、食品、高纯度流体配管(超高纯度气体、纯水、疫苗-----)等。
不锈钢管材入门handsets 发表于: 2007-4-05 17:40 来源: 半导体技术天地管材认识一.管件A. 依材质分类管材可分为:(1) SUS 304(2) SUS 316(3) SUS316L较低的含碳量过于自动焊接(orbitalλwelding),因钢材在高温熔合过程中碳的析出较少,可确保材质不脆化(参考表1-1)。
B.依规格分类(参考表1-2)(1)日规(JIS):PIPE SIZE(2)美规(ASTM):TUBE SIZE其中须注意(i)1”之尺寸在PIPE SIZE=25A,其外径OD为34.4mm,在TUBE SIZE其OD为25.4mm(ii)在PIPE SIZE中:25A又称1”50A又称2”80A又称3”100A又称4”(iii)TUBE SIZE(一般使用在1“以下之GAS配管),常用尺寸为1/8”(一分)、2/8“(二分)、3/8”(三分)、4/8“(四分)、5/8”(五分)、6/8“(六分)、1”C.依表面处理方法分类:一般分为三种(I)AP级(素管):表面不做任何处理(II)BA级:光辉烧钝(III)EP级:电解抛光MP级?注意:影响管子价格之因素为最重要之决定因素在表面处理之方法,其价格之高低顺序EP>BA>AP。
D.依厚度来区分:一般厚度之规格有SCH5S、SCH10S、SCH20S、SCH40S。
不锈钢表面术语介绍

不锈钢表面术语介绍所谓AP,BA,MP,EP都是不锈钢管道的抛光/加工方式,个人认为对于半导体业需要的气体来讲,紧紧说明这些方式是不够的,加工完毕之后的洁净处理更加重要。
AP管(退火+酸洗),需要达到的基本要求是无油,内表面较为平整,由于此管道所有系统要求低,多数客户不予更多要求。
(但要注意必须要退火)BA管(光亮退火),这种管道由于其特殊的退火炉,使得管道表面平整光亮,如果Ra值符合规范,则无须再次抛光,厂商需要做的就是洁净清洗工序,以达到客户需要的等级要求。
(当然工厂有其自身标准,但也有不少所谓贴牌厂或中间商,为扩大差价,在洁净清洗工序上做手脚。
)MP(机械抛光),一般意义上,不少人总认为MP管不如BA管,其实不然。
机械抛光在AP管道的基础上进行机械抛光,使得内表面更加平整,确保Ra值符合规范,同时抛光完毕之后需要进行pickle处理,提高经机械抛光后的表面耐腐蚀性。
与BA管的后续工序一样,MP需要根据其使用系统进行洁净清洗,以达到客户需要的等级要求。
所以,MP 的最终质量完全可以等于或高于BA的最终质量。
关键还是制造厂商的产品spec。
EP(电解抛光),优质的电抛光管应在BA或MP基础上完成,但目前市场上存在部分厂商或代理商为扩大差价,恶性竞争,以AP为基础进行电抛光,尽管也是电抛光,但抛光出来后的产品内表面相差很大。
甚至有些省却本该有的超纯水清洗或吹扫程序,会直接导致管道内面的PARTICLE,MOISTURE不符合要求。
所以,本人认为,厂商定义管道的选用标准,应该首先明确自己需要哪些级别的管道(粗糙度,水分,颗粒度等等关键数据),而非一个BA/MP/EP的名词简单描述。
可能我们有自己的行业习惯,但正是这个模糊的“习惯”让某些人钻了空子,付出了银子未必得到最佳的产品。
不锈钢级别知识

目录●不锈钢级别中EP级、BA级、AP级、MP级都是什么意思,分别用在什么地方?●不锈钢板2B和BA板是什么意思●不锈钢钢种介绍:SUS 304●硬度換算公式及测定范围●抗拉强度与硬度近似换算表●不锈钢的性能与组织●不锈钢级别中EP级、BA级、AP级、MP级都是什么意思,分别用在什么地方?AP:酸洗管(Anneal treatment & Passivation) /(Acid pickling)MP: 機械研磨處理或称机械抛光 (Mechanical Polish)BA:光輝燒鈍處理或称光辉退火 (Bright Anneal treatment)/(Bright Annealing)这里有我知道的管道材质处理流程,参考一下!EP:光亮退火--->无损检测--->化学抛光---->电抛光;BA:光亮退火--->无损检测--->一次清洗;CP/AP:热处理--->无损检测--->化学抛光;●不锈钢板2B和BA板是什么意思1.冷扎--退火酸洗--平整 2B冷扎--光亮退火--平整 BA主要区别在于退火,2B是退火、酸洗,表面有一定程度氧化,较暗;BA光亮退火,表面不氧化,较亮。
2.亮面:BA 经冷轧后施以光亮退火,并经过平整得到的产品。
表面光泽度极好,有很高的反射率。
如同镜面的表面。
用于家电产品、镜子、厨房设备、装饰材料等。
雾面:NO.2B 冷轧后经热处理、酸洗,再以精轧加工使表面为适度之光亮者。
由于表面光滑,易于再研磨,使表面更加光亮,用途广泛,如餐具、建材等。
采用改善机械性能的表面处理后,几乎满足所有用途。
304J1是不锈钢板材中的一种材质。
是304的含铜料,深拉性能比304好,主要用于深加工用途,也属于节镍系列。
所有不锈钢板材中都分为2B(即冷扎)和NO.1(即热扎)两种,是板材厚度的划分及表面度的不同,2B的板材厚度≤3.0 NO.1的板材厚度≥3.0 ,304J1的板材也一样,可分为304J1/2B和304J1/NO.1 ,2B比NO.1板面光亮,可以做拉丝、镜面等加工,而NO.1则不可以,当然2B的价格肯定要比NO.1贵。
EP_AP_BA_等级简介

Ra & Rmax 定义
Ra之定义:
1 Ra L
Y
L
0
f ( x ) dx
L:测定长度 x:粗度曲线之中心线
Y轴:纵倍率方向 Y=f(x) :粗度曲线
X L
Ra 取样长度
Ra范围 0.006~0.02 0.02~0.1 0.1~2.0 2.0~10.0 10.0~80.0 测量长度(mm) 0.4 1.25 4 12.5 40
管材的选用
使用范围 ⑴ EP 级别管道-高纯度气体(5N&6N以上), 毒性(PH3 AsH3 SiH2Cl2),腐蚀性(HCl NH3),易燃易爆(SiH4)气体。 ⑵ BA 一般性气体 N2 O2 H2 Ar CDA ⑶ AP 压缩气体,双套管外管
管材的规格
依材质分类 管材可分为: (1) SUS 304 (2) SUS 316 (3) SUS 316L 以上都是不锈钢管材 其中L表示为低碳
管材的规格
依表面处理方法分类: 一般分为三种 (I) AP级(素管):表面不做任何处理 (II)BA级:光辉烧钝 (III)EP级:电解抛光 注意:影响管子价格之因素为最重要之决定因 素在表面处理之方法,其价格之高低顺序EP >BA>AP。
不锈钢的表面处理
AP & BA & EP 表面
氧化铬层封闭保护,中立于介质 消除内部应力 改善结构形态,减少能量水平 提高了表面粗糙度 表面积缩小,降低风险 残留能量最下 更易吹扫、清洗
管材的规格
依规格分类 (1)日规(JIS):PIPE SIZE (2)美规(ASTM):TUBE SIZE 其中须注意 (i)1”之尺寸在PIPE SIZE=25A,其外径OD为 34.4mm,在TUBE SIZE其OD为 25.4mm (ii)在PIPE SIZE中:25A又称1” 50A又称2” 80A 又称3” 100A又称4” (iii)TUBE SIZE(一般使用在1“以下之GAS配管), 常用尺寸为1/8”(一分)、2/8“(二分)、3/8”(三 分)、4/8“(四分)、5/8”(五分)、6/8“(六分)、 1”4
洁净管道等级划分标准

洁净管道等级划分标准1. 引言1.1 背景介绍洁净管道在现代工业中扮演着至关重要的角色。
随着科技的发展和工业化进程的加快,洁净管道的质量对产品生产的质量和效率起着决定性作用。
在工业生产中,各种液体和气体需要通过管道进行输送,如果管道内部受到污染或堵塞,将会引起严重的生产问题甚至安全事故。
为了保证生产过程的顺利进行,保障产品的质量和安全,洁净管道的等级划分标准显得尤为重要。
洁净管道的等级划分标准能够对管道的清洁程度和维护要求进行统一规定,方便设备管理人员进行监测和维护。
不同行业和不同工艺对洁净管道的要求也有所不同,所以制定一套科学合理的等级划分标准尤为必要。
随着工业化和数字化技术的发展,洁净管道的等级划分标准也在不断更新和完善,以适应不断变化的生产需求和环境要求。
在本文接下来的内容中,我们将就洁净管道的重要性、等级划分标准、影响因素、维护管理以及未来发展进行深入探讨,以期能对读者对洁净管道有更深入的了解和认识。
【2000字】2. 正文2.1 洁净管道的重要性洁净管道在工业生产和生活中起着至关重要的作用。
洁净管道可以保证生产设备的正常运转和生产过程的稳定性。
在工业生产中,管道是输送原料、半成品和成品的重要通道,一旦管道受到污染或堵塞,就会影响生产效率和产品质量。
保持管道的洁净状态对于生产企业来说至关重要。
洁净管道对于保障产品质量和安全也是至关重要的。
如果管道存在污垢、细菌或异物,可能导致产品受到污染,进而影响产品的安全性和品质。
特别是在食品、医药等领域,管道的洁净程度直接关系到产品的卫生和安全。
洁净管道还可以降低维护成本和延长设备的使用寿命。
如果管道经常处于脏污状态,不仅会增加维护清洁的频率和成本,还会加速管道的老化和损坏,从而提高设备的维修成本和更换频率。
洁净管道对于工业生产和生活环境的良好运转至关重要。
企业和个人应该重视管道的清洁管理,建立科学的管道清洁标准和管理制度,确保管道的洁净和安全。
只有这样,才能保障生产的正常进行,保证产品的质量和安全,降低维护成本,延长设备的使用寿命。
金属管道简介

设备和管道的维护
1、清洁:设备内外清洁、无油污、各 部位不漏油、周围的杂物、赃物要 清扫干净。
2、整齐:工具摆放整齐,管道线路有
条理。 3、润滑良好:设备按时加油换油。 4、安全:安全装置齐全、可靠。
谢谢!
金属管材简介
BA 管 - Bright Annealed Pipe 光亮退火管 不锈钢管经过光亮退火工艺,使管壁达到光亮效果。 粗糙度:Ra≤0.3μm
EP 管 - Electro Polished Pipe 电抛光管 通过化学电解抛光,使管壁达到明亮、滑顺、洁净效 果,能提升表面抗腐蚀性。 粗糙度:Ra:季磊
2010.02.20
不锈钢的定义
不锈钢是不锈钢和耐酸钢的总称。 不锈钢之所以不锈,是因为不锈钢的钝 化特性(主加元素铬含量大于12%以上) 所决定的。
PV/HV用管道、CCSS用管道和CDA用 管道简介
各房间用管道材质为SUS304、 SUS316L等,其中以AP、BA、 EP管居多。
I型坡口、Y型坡口、双Y型坡口、带 钝边U型坡口、带钝边的双U型坡口。
焊接简介
6、常用焊接方法比较
1)手工电弧焊:设备简单、操作灵活、可以对不同焊接位置、不同接头 形式焊缝进行焊接。
2)埋弧自动焊:与手工电弧焊相比,生产率高,焊丝利用率高,焊接工
艺参数稳定,焊接质量好且稳定,适合焊接直缝和环缝,适合工厂成 批生产的平焊。
金属管材简介
AP管 - Annealed and Pickled Pipe 酸洗、禁油管,一般管材通过酸洗、禁油处理,达到去除油垢,污 渍后保持管壁清洁状态。 粗糙度:Ra≤2.5μm
MP管 - Mechanically Polished Pipe
机械抛光管 ,一般禁油管经过机械抛光加工,使其管壁表面粗糙度 降低,达到光滑,清洁效果。 粗糙度:Ra≤0.4μm
不锈钢管材按照洁净等级分为三级

不锈钢管材按照洁净等级分为;AP级、BA级、EP级三级。
AP级:为原材料管(仪表管),适用于一般气体管路。
BA级:此类管材为光亮退火管,表面不进行电化学抛光,即机械抛光管,管材经过脱脂、清洗、脱水、干燥、气体吹洗,两头用聚乙烯帽保护,然后用双层聚乙烯膜套包装。
管子两端采用机加工切削,以满足自动焊接要求。
此类表面光洁度Ra平均值在0.15~0.30um,Ra保证值为0.4um。
适用于高纯气体管路。
EP级:该类型管材采用内壁电化学抛光工艺,经过脱脂、清洗、干燥和洁净气吹洗,在洁净管两头用聚乙烯帽保护,然后用双层聚乙烯膜套包装。
此类表面光洁度Ra平均值在0.08~0.12um,Ra保证值为0.20um。
管子两端采用机加工切削,以满足自动焊接要求。
一般适用于半导体或电子行业等要求洁净度相当高的管路。
管线:气体管路不锈钢管大体分为三种规格:AP级、BA级、EP级
AP级:为原材料管(仪表管),适用于一般气体管路。
BA级:为光辉退火管,即机械抛光管,适用于高纯气体管路。
EP级:为电解抛光管(一次电解抛光即可,管材表面表面平整度Ra值一般为
5~10uinch,管材氧化层亦有要求);一般适用于半导体或电子行业等要求洁净度相当高的管路。
一般气路的不锈钢管线,安装前要进行脱脂、脱活处理,以使气体通过管线时,不受到任何污染,再配以各种过滤器,以保证仪器各种分析,尤其对痕量分析更为重要,如丙稀杂质中COS的分析。
AP ,BA与EPTube & Pipe的尺寸及流量

Ra≤0.8μm (Above 6",Ra≤1.0μm)
SS316L EP Ra≤0.25μm 0~10kg/cm Double Package
最大流量
2
0~10kg/cm 3 0.3mm 10個以下/ ft 最大流量 最大流量
0.56 0.89 0.89 1.24 1.24 1.65 1.65
2
最大流量
AP Tube & Pipe
等级 SS304 AP 内表面 Oil Free、Clean 操作压力 0~10kg/cm2 壁厚要求 Size≤150A,Sch5s;Size≥200A,Sch10s ASTM A269/270 Size 1/4" 3/8" 1/2" 5/8" 3/4" 1"
6.35 9.53 12.70 15.88 19.05 25.40 OD(mm) 25A 32A 40A 50A 65A 80A 100A 125A 150A 200A 250A 300A 34.00 42.70 48.60 60.50 76.30 89.10 114.30 139.80 165.20 216.30 267.40 318.50 0.035" 0.035" 0.049" 0.049" 0.065" 0.065" Sch5S 1.65 1.65 1.65 1.65 2.10 2.10 2.10 2.80 2.80 2.80 3.40 3.40 0.89 0.89 1.24 1.24 1.65 1.65 Sch10S 2.80 2.80 2.80 2.80 3.00 3.00 3.00 3.40 3.40 4.00 OD(mm)
M3/H Max.
EP、BA、AP管道洁净等级含义教学文稿

E P、B A、A P管道洁净等级含义不锈钢管•不锈钢管EP、BA&AP•管材等级EP级(Ele Ctrolytic Polished)电解抛光••BA级(Bright-annealed )光辉退火•• AP级(Annealed and Pickled )酸洗钝化•管材选用尺寸•英制规格:1/8"、1/4"、3/8"、1/2"、3/4"......4"•公制规格:3mm、6mm、8mm、10mm、12mm•具体使用场合:石油化工、微电子、光电子、医药、食品、高纯度流体配管(超高纯度气体、纯水、疫苗-----)等。
不锈钢管材入门handsets 发表于: 2007-4-05 17:40 来源: 半导体技术天地管材认识一.管件A. 依材质分类管材可分为:(1) SUS 304(2) SUS 316(3) SUS316L较低的含碳量过于自动焊接(orbitalλ welding),因钢材在高温熔合过程中碳的析出较少,可确保材质不脆化(参考表1-1)。
B.依规格分类(参考表1-2)(1)日规(JIS):PIPE SIZE(2)美规(ASTM):TUBE SIZE其中须注意(i)1”之尺寸在PIPE SIZE=25A,其外径OD为34.4mm,在TUBE SIZE其OD为 25.4mm(ii)在PIPE SIZE中:25A又称1”50A又称2”80A又称3”100A又称4”(iii)TUBE SIZE(一般使用在1“以下之GAS配管),常用尺寸为1/8”(一分)、2/8“(二分)、3/8”(三分)、4/8“(四分)、5/8”(五分)、6/8“(六分)、1”C.依表面处理方法分类:一般分为三种(I) AP级(素管):表面不做任何处理(II) BA级:光辉烧钝(III) EP级:电解抛光MP级?注意:影响管子价格之因素为最重要之决定因素在表面处理之方法,其价格之高低顺序EP >BA>AP。
EP、BA、AP管道洁净等级含义[精品文档]
![EP、BA、AP管道洁净等级含义[精品文档]](https://img.taocdn.com/s3/m/fbb0f50b43323968011c9284.png)
不锈钢管材入门handsets 发表于: 2007-4-05 17:40 来源: 半导体技术天地管材认识一.管件A. 依材质分类管材可分为:(1) SUS 304(2) SUS 316(3) SUS316L较低的含碳量过于自动焊接(orbital λ welding ),因钢材在高温熔合过程中碳的析出较少,可确保材质不脆化(参考表1-1)。
B .依规格分类(参考表1-2)(1)日规(JIS ):PIPE SIZE(2)美规(ASTM ):TUBE SIZE其中须注意(i )1”之尺寸在PIPE SIZE=25A ,其外径OD 为34.4mm ,在TUBE SIZE 其OD 为 25.4mm(ii )在PIPE SIZE 中:25A 又称1”50A 又称2”80A 又称3”100A 又称4”不锈钢管∙不锈钢管EP 、BA&AP ∙ 管材等级 EP 级(Ele Ctrolytic Polished )电解抛光BA 级(Bright-annealed )光辉退火AP 级(Annealed and Pickled )酸洗钝化∙管材选用尺寸 ∙英制规格:1/8"、1/4"、3/8"、1/2"、3/4"......4" ∙公制规格:3mm 、6mm 、8mm 、10mm 、12mm ∙ 具体使用场合:石油化工、微电子、光电子、医药、食品、高纯度流体配管(超高纯度气体、纯水、疫苗-----)等。
(iii)TUBE SIZE(一般使用在1“以下之GAS配管),常用尺寸为1/8”(一分)、2/8“(二分)、3/8”(三分)、4/8“(四分)、5/8”(五分)、6/8“(六分)、1”C.依表面处理方法分类:一般分为三种(I)AP级(素管):表面不做任何处理(II)BA级:光辉烧钝(III)EP级:电解抛光MP级?注意:影响管子价格之因素为最重要之决定因素在表面处理之方法,其价格之高低顺序EP>BA>AP。
特殊管路EP-AP-BA区别

Ra & Rmax 定义
Ra之定义:
Ra 1
L
f ( x) dx
L0
Y
L:测定长度 x:粗度曲线之中心线
Y轴:纵倍率方向 Y=f(x) :粗度曲线
X L
Ra 取样长度
Ra范围
测量长度(mm)
0.006~0.02
0.4
0.02~0.1
1.25
0.1~2.0
4
2.0~10.0
4
10.0~50.0
12.5
50.0~200.0
40
无锡创达自动化科技有限公司
电解抛光优点与缺点
优点:
超平滑,去除表面浅层缺陷,减少总表面积 流道与管向平行,降低微尘累积 适用于非平面加工物件形 状 重组良好的钝化层,减少流体与管壁的反应,提高管件抗蚀性 无机械抛光不均匀现象 更易吹扫、清洗
缺点:
无锡创达自动化科技有限公司
EP管
点解研磨 Electro polish
BA管
管材的选用
使用范围 ⑴ EP 级别管道-高纯度气体(5N&6N以上), 毒性(PH3 AsH3 SiH2Cl2),腐蚀性(HCl NH3),易燃易爆(SiH4)气体。 ⑵ BA 一般性气体 N2 O2 H2 Ar CDA ⑶ AP 压缩气体,双套管外管
无锡创达自动化科技有限公司
管材的规格
依表面处理方法分类: 一般分为三种
(I) AP级(素管):表面不做任何处理 (II)BA级:光辉烧钝 (III)EP级:电解抛光 注意:影响管子价格之因素为最重要之决定因 素在表面处理之方法,其价格之高低顺序EP >BA>AP。
无锡创达自动化科技有限公司
不锈钢的表面处理
ba级管道标准

BA级管道标准的相关标准和规范1. 引言管道是一种用于输送气体、液体和固体颗粒等物质的工程设施,广泛应用于石油、天然气、化工、水利等领域。
为了确保管道的安全运行和有效管理,国际上制定了一系列的标准和规范,以保障管道系统的设计、制造、施工、运行和维护等各个环节的质量和安全要求。
本文将详细介绍BA级管道标准的相关标准和规范,包括标准的制定、执行和效果等,以便更好地了解和应用这些标准和规范。
2. BA级管道标准的制定2.1 标准的必要性BA级管道标准的制定是为了确保管道系统的质量、安全和可靠性,预防事故的发生、提高工作效率、降低维修成本。
标准的制定将有助于规范管道行业的发展,促进国民经济的发展,提升我国在国际竞争中的地位。
2.2 标准的制定机构国际上制定管道标准的机构有许多,如国际标准化组织(ISO)、美国石油学会(API)、欧洲标准化委员会(CEN)等。
这些机构通过专家组织,采用程序化的方法进行标准的制定,保证标准的科学性和合理性。
2.3 标准的制定流程标准的制定流程通常包括以下几个步骤:2.3.1 研究和调研制定标准前,相关领域的专家将进行研究和调研,了解现有标准的发展现状、国内外管道行业的需求和问题,确定标准的制定方向。
2.3.2 草案编制根据研究和调研的结果,制定草案,包括标准的名称、适用范围、术语和定义、技术要求、试验方法、质量控制要求等内容。
2.3.3 专家评审制定的草案将提交给专家组织进行评审,专家根据自己的专业知识和经验,对草案进行审查和修改,确保标准的科学性、合理性和可操作性。
2.3.4 征求意见经过专家评审的草案将公开征求意见,广泛听取相关单位和专家的意见和建议,进一步完善标准内容。
2.3.5 发布和实施经过修订和完善的标准将由相关机构发布,并确定实施日期,确保标准的有效实施和应用。
3. BA级管道标准的执行3.1 标准的执行主体BA级管道标准的执行主体通常为相关企事业单位和监管机构,具体执行的责任主体根据国家的法律法规和行业的具体情况来确定。
ba级和ep级管道规格尺寸

ba级和ep级管道规格尺寸管道是工业生产中常见的设备之一,用于输送液体、气体和固体颗粒等物质。
在管道设计中,管道规格尺寸是非常重要的参数,它直接影响着管道的输送能力和使用效果。
本文将介绍ba级和ep级管道规格尺寸的相关知识。
首先,我们来了解一下ba级管道规格尺寸。
ba级管道是指按照国际标准制造的管道,它的尺寸通常采用英寸(inch)作为单位。
常见的ba级管道尺寸有1/2英寸、3/4英寸、1英寸、1-1/2英寸、2英寸等。
这些尺寸是根据管道内径来确定的,内径越大,管道的输送能力就越大。
在选择ba级管道时,需要根据具体的使用需求和工艺要求来确定合适的尺寸。
除了ba级管道,还有ep级管道。
ep级管道是指按照欧洲标准制造的管道,它的尺寸通常采用毫米(mm)作为单位。
常见的ep级管道尺寸有20mm、25mm、32mm、40mm、50mm等。
与ba级管道相比,ep级管道的尺寸更加细致,能够满足更多不同场景下的使用需求。
在选择管道规格尺寸时,需要考虑多个因素。
首先是流体的输送量和压力要求,这直接决定了管道的尺寸大小。
如果流体输送量较大或压力较高,就需要选择较大尺寸的管道。
其次是管道材质和耐腐蚀性能,不同材质的管道在不同环境下有不同的适用性。
另外还需要考虑工艺要求和安装条件等因素。
除了尺寸之外,管道规格还包括壁厚和长度等参数。
壁厚是指管道壁的厚度,一般采用标准壁厚,也可以根据具体需求选择非标准壁厚。
长度是指管道的长短,一般标准长度为6米或12米,也可以根据具体情况定制非标准长度。
在实际应用中,不同行业和领域对于管道规格尺寸有不同的要求。
例如,在石油化工行业中,常用的管道规格尺寸为4英寸、6英寸、8英寸等;而在建筑行业中,常用的管道规格尺寸为50mm、75mm、110mm等。
因此,在选择管道规格尺寸时,需要结合具体行业和应用场景来确定。
总结起来,ba级和ep级管道规格尺寸是根据国际标准和欧洲标准制定的,ba级采用英寸作为单位,ep级采用毫米作为单位。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

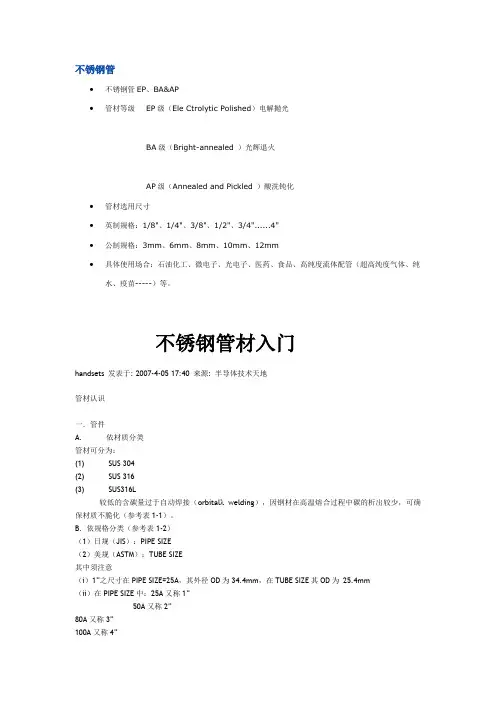

E P、B A、A P管道洁净
等级含义
公司内部编号:(GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-
不锈钢管不锈钢管EP、BA&AP
管材等级EP级(Ele Ctrolytic Polished)电解抛光
BA级(Bright-annealed )光辉退火
AP级(Annealed and Pickled )酸洗钝化管材选用尺寸
英制规格:1/8"、1/4"、3/8"、1/2"、3/4"......4"
公制规格:3mm、6mm、8mm、10mm、12mm
具体使用场合:石油化工、微电子、光电子、医药、食品、高纯度流体配管(超高纯度气体、纯水、疫苗-----)等。
不锈钢管材入门
handsets 发表于: 2007-4-05 17:40 来源:
管材认识
一.管件
A. 依材质分类
管材可分为:
(1) SUS 304
(2) SUS 316
(3) SUS316L
较低的含碳量过于自动焊接(orbital welding),因钢材在高温熔合过程中碳的析出较少,可确保材质不脆化(参考表1-1)。
B.依规格分类(参考表1-2)
(1)日规(JIS):PIPE SIZE
(2)美规(ASTM):TUBE SIZE
其中须注意
(i)1”之尺寸在PIPE SIZE=25A,其外径OD为34.4mm,在TUBE SIZE 其OD为 25.4mm
(ii)在PIPE SIZE中:25A又称1”
50A又称2”
80A又称3”
100A又称4”
(iii)TUBE SIZE(一般使用在1“以下之GAS配管),常用尺寸为
1/8”(一分)、2/8“(二分)、3/8”(三分)、4/8“(四分)、
5/8”(五分)、6/8“(六分)、1”
C.依表面处理方法分类:
一般分为三种
(I) AP级(素管):表面不做任何处理
(II) BA级:光辉烧钝
(III) EP级:电解抛光
MP级?
注意:影响管子价格之因素为最重要之决定因素在表面处理之方法,其价格之高低顺序EP>BA>AP。
D.依厚度来区分:一般厚度之规格有SCH5S、SCH10S、SCH20S、SCH40S。
E.管材依制程可分
(I)SINGLE MELT
(II)DOUBLE MELT(目的在于降低管内杂质及增加腐蚀性)例:VIM+VAR(SUMKIN之专利代称)
VIM——VACUUM INDUCTION MELTING
VAR——VACUUM ARC REMELTING
F.管材又可分为有缝、无缝二种
二、管子的衔接
(1)SWG(SWAGELOK)
(2)VCR
(3)BUTT WELDING 对焊
(4)锁牙(SCREWED)
(5)FLANGE(法兰)
(6)QUICK CONNECTOR(快速接头)
三、管材之选用
注意事项:
(1)需考虑管内流体之性质(流量、压力、温度、腐蚀性质)
(2)一般BULK GAS(GN2、CDA、Ar、H2、O2),其中GN2、CDA 选用BA 级其余之BULK GAS 及APECIALTY GAS皆用EP级之管材,材质为SUS316L ,有时,业主亦因成本之考量GN2、CDA如用在PUMP之动力源,会考虑使用SUS304。
(3)若使用SUS304时,如为锁牙接管则厚度需为SCH10S以上。
(4) VIM+VAR一般使用在腐蚀性较强之气体上,如:BCL3、WF6、CL2、HBr等。
附表:
一,同一样品测试Rmax、Rz、Ra值之比较表(单位:um)
SUMPLE NO. 内面 Rmax Rz Ra
1 BA 1.8
2 1.62 0.39
2 BA 1.92 1.72 0.16
3 BA 2.52 1.72 0.32
4 EP 0.2 0.1
5 0.04
5 EP 0.45 0.24 0.07
6 EP 0.89 0.73 0.07
二,SUS316L 不锈钢管材质化学成分规格订定的目的:
NO 化学成分Wt/% JIS G4303 ASTM A269 目的
1 C 0.030 (1)溶接时CARBON酸化物污染防止(2)焊接时,CARBON,如被释出会污染管材
Si 1.00 (!)非金属物(SiO2)的减低(2)溶接时品质提高
Mn 2.00 (1)非金属物(MoS)的减低(2)溶接时Mn FUME的污染耐蚀性劣化防止
S 0.030 (1)非金属(MnS)的减低(2)溶接时品质提高
AL (1)非金属(Al2O3)的减低(2)溶接时品质提高
N (1)放出GAS量的减低
O (1)非金属物生成的防止
H (1)放出GAS量的减低
(2) PINHOLE发生的防止
Ni 主要成分控制
(1)溶接条件的安全性
(2)溶接品质的担升
Cr
Mo 2.00~3.00。
