油气井生产一体化软件PIPESIM
【PIPEPHASE软件】使用说明

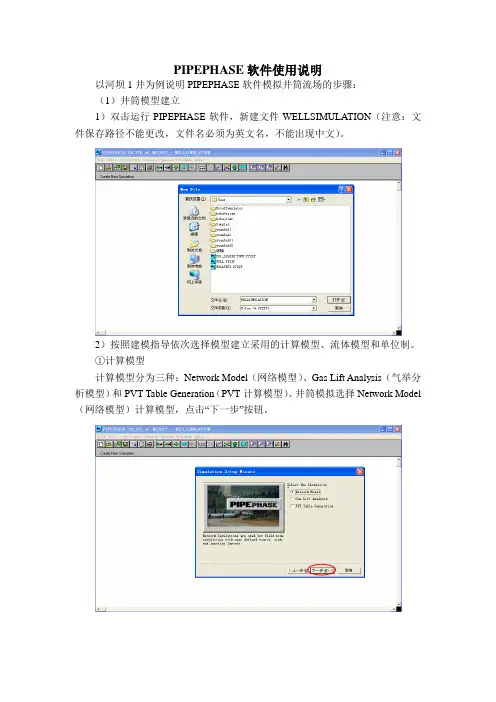

PIPEPHASE软件使用说明以河坝1井为例说明PIPEPHASE软件模拟井筒流场的步骤：（1）井筒模型建立1）双击运行PIPEPHASE软件，新建文件WELLSIMULATION（注意：文件保存路径不能更改，文件名必须为英文名，不能出现中文）。
2）按照建模指导依次选择模型建立采用的计算模型、流体模型和单位制。
①计算模型计算模型分为三种：Network Model（网络模型）、Gas Lift Analysis（气举分析模型）和PVT Table Generation（PVT计算模型）。
井筒模拟选择Network Model （网络模型）计算模型，点击“下一步”按钮。
②流体模型流体模型分为七种：Blackoil（黑油模型）、Compositional（组分模型）、P Compositional/ Blackoil（混合模型）、Gas Condensate（凝析气模型）、Liquid（液体模型）、Gas（气体模型）和Steam（蒸汽模型）。
井筒模拟选择Compositional （组分模型），点击“下一步”按钮。
组分模型计算选择Rigorous Multi-Phase（严格多相流），点击“下一步”按钮。
③单位制单位制分为五种：English（英制单位）、Petroleum（石油单位）、Metric（公制单位）、SI（国际单位）和Custom Settings（用户自定义单位）。
本文选择SI （国际单位），点击“下一步”按钮。
3）添加组分。
①点击Library Components（组分库）下面的Add（添加）按钮。
②依次选中需要添加的组分，点击Add Compents（添加组分）按钮，然后在点击OK按钮。
③再次点击OK按钮，添加组分完成。
4）建立模型。
①点击快捷栏中的Add Source to Flowsheet（添加源节点）按钮，在工作区域建立源节点S001；点击快捷栏中的Add Sink to Flowsheet（添加汇节点）按钮，在工作区域建立汇节点D002。
三种气液混输软件的模拟计算与分析
中国科技信息2015年第01期·CHINA SCIENCE AND TECHNOLOGY INFORMATION Jan.2015-114-信息技术推广概述在工程设计中管道工艺模拟计算软件有很多，如PIPESIM、PIPESYS、OLGA、PIPEFLOW、PIPEPHASE、TACET 等，在混输管道计算中，PIPESIM、OLGA 和PIPESYS 是比较常用的三种软件，三种软件均可以用来进行模拟计算，并互相验证。
根据管道运行工况选择合适的软件和恰当的关联式，以保证计算的精确度。
软件介绍PIPESIM 软件PIPESIM 软件是斯伦贝谢公司开发的、针对油藏、井筒和地面管网等设施模拟计算的设计软件。
其基础模块功能包括：单井设计分析和人工举升、管道设计和管径优化、设备计算选型等。
PIPESIM 对流体的描述分为黑油模型和组分模型。
黑油模型可以对油、气、水三相、气液两相以及单相液体进行模拟计算；组分模型可以对化学组份不同的碳氢化合物进行模拟计算。
OLGA 软件OLGA 软件是由挪威著名的SPT 石油技术公司开发研制。
可以模拟在油井、输油管线和油气处理设备中的油、气、水的运动状态。
该软件已经被广泛应用于可行性研究、工程设计和运行模拟中。
OLGA 软件可以进行稳态模拟，其结果与动态模拟是一致的；也可以模拟油井、管道和工艺设备。
OLGA 软件以机理模型为基础，采用大量实验数据生成自己独有的数据库进行稳态和瞬态模拟计算。
PIPESYS 软件ASPEN 公司的 PIPESYS 多相流管网模拟分析软件是将PIPEFLO 和HYSYS 结合在一起，使之成为当今功能强大的管道计算软件。
PIPESYS 包括以下功能：模拟各种管网、单相流及多相流的计算、压力倒推计算。
通过HYSYS 和PIPESYS 的结合，可以研究管道的流量及其他条件的变化对整个管道系统的影响，计算管道的压力和温度分布，管道可以是海上或陆地，地形高度可以是简单或非常复杂。
PIPESIM软件教程(软件介绍及模型建立)

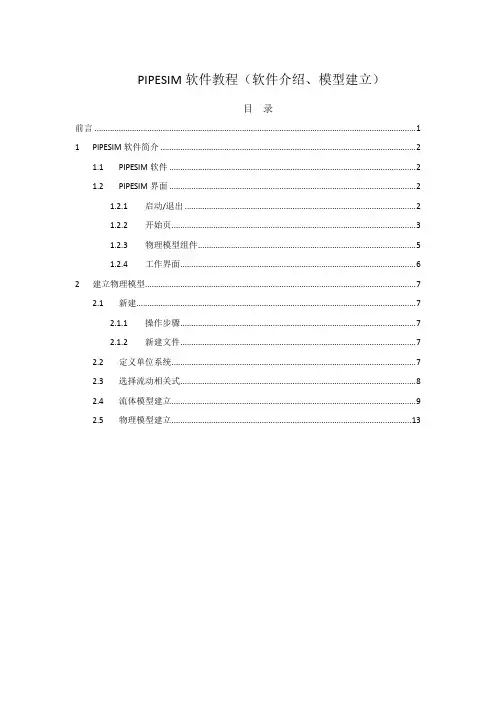

PIPESIM软件教程（软件介绍、模型建立）目录前言 (1)1PIPESIM软件简介 (2)1.1PIPESIM软件 (2)1.2PIPESIM界面 (2)1.2.1启动/退出 (2)1.2.2开始页 (3)1.2.3物理模型组件 (5)1.2.4工作界面 (6)2建立物理模型 (7)2.1新建 (7)2.1.1操作步骤 (7)2.1.2新建文件 (7)2.2定义单位系统 (7)2.3选择流动相关式 (8)2.4流体模型建立 (9)2.5物理模型建立 (13)前言此次PIPESIM培训及练习，根据项目研究过程中应用到的PIPESIM软件地面管网相关基础功能及操作为基础，对PIPESIM应用软件进行简单的培训、练习以及探讨学习。
知识背景要求为顺利完成PIPESIM培训及练习，必须具备如下知识：☐熟悉Windows基础操作☐熟悉微软Office办公软件操作☐天然气相关知识课程学习目标通过如下PIPESIM相关培训及练习，将掌握如何运用PIPESIM软件进行建模、计算及分析。
☐PIPESIM软件相关知识☐管网模型建立案例☐管网模型模拟分析必备软硬件环境为顺利完成此次PIPESIM培训及练习，您需要准备如下软硬件环境：☐个人电脑☐Windows 64位操作系统☐安装PIPESIM 2017应用软件☐培训及练习相关资料11PIPESIM软件简介1.1PIPESIM软件PIPESIM软件是集油藏流入动态、单井分析与优化设计、地面管道/设备分析计算、井网/管网分析等为一体的综合分析模拟工具。
它可以模拟从油藏到地面处理站的整个生产系统。
PIPESIM最大的特点是系统的集成性和开放性，PIPESIM中的每一个模块都可以独立进行分析计算。
1.2PIPESIM界面1.2.1启动/退出☐鼠标停留至PIPESIM软件桌面快捷方式，双击/右键、打开，启动PIPESIM软件。
☐启动页面。
☐PIPESIM开始页。
☐单击上图/ 中×退出PIPESIM软件。
PipeSim2017安装破解及使用入门教程
PipeSim2017安装破解及使用入门教程（编辑整理：李树清，2019年12月19日）PipeSim 2017是一款流体分析软件，PIPESIM对流体的描述分为黑油模型和组份模型。
黑油模型可以对油、气、水三相，气液两相，以及单相液体进行计算模拟。
组分模型可以对化学组份不同的碳氢化合物进行模拟计算。
该软件最大的特点就是系统的集成性和开放性，它可以模拟从油藏到地面处理站的整个生产系统。
Schlumberger PipeSim 2017破解版是世界公认的工程应用软件，是针对油藏、井筒和地面管网一体化的模拟与优化设计软件。
PipeSim软件包为整个油气生产系统分析提供了多相流模拟工具。
PIPESIM工具包具有单井／单支管设计和分析、井网于地面管网模拟及从有藏到地面外输点的一体化分析三大功能，并能够与油藏模拟软件ECLIPSE进行联动分析，是为多任务项目组量身打造的世界一流软件。
PipeSim 2017破解版是全球领先的技术、综合项目管理和信息解决方案供应商，为全球油气行业的客户提供服务。
采用PipeSim仿真器进行性能建模、节点分析、人工升力系统设计、管道网络及设施建模、现场生产计划制定。
PIPESIM 2017软件具有以下特色：1、安全有效的液体运输现代生产系统需要设计以确保流体从储存器到处理设施的安全且成本有效的输送。
一旦这些系统投入生产，确保最佳流量的能力对于最大化经济潜力至关重要。
从复杂的单井到庞大的生产网络，PipeSim稳态多相流模拟器可在整个生命周期内实现生产优化。
2、持续创新融入领先科学30多年来，PipeSim模拟器不仅通过在流动模型的三个核心领域 - 多相流，热传递和流体行为 - 中融入了最新科学，而且还在计算，石油和天然气领域的最新创新中不断改进。
行业技术。
该模拟器包括先进的三相机械模型，传热建模的增强功能以及全面的PVT建模选项。
ESRI支持的GIS地图画布有助于提供井，设备和网络的真实空间表示。
pipphase应用分享
[分享] SimSci PipePhase 9.0 (化工流体模拟分析)介绍流体, 化工, PipePhase, SimSci, 模拟SimSci是世界著名的化工模拟软件公司，所开发的大量软件产品和独特的工程解决方案为炼油、石油化工、精细化工及环境保护等各个行业所采用。
这是管网模拟计算分析软件PipePhasePipePhase模拟分析软件,应用在油气加工、精细化工、制药等领域；完成设计、装置改造、优化和改进装置产量和效益。
软件提供模型有：一般化闪蒸、精馏、热器、反应器、聚合物、固体和多种热力学模型供用户选择PipePhase应用于油气管道网络和管道系统中，是精确模拟稳态多相流程的程序。
在一个单井中，该软件能适应从主要参数的灵敏度分析中模拟应用并广泛地搜索；对一个完整的领域，它可以实现多年可行性计划研究概述PIPEPHASE应用于油气管道网络和管道系统中，是精确模拟稳态多相流程的程序。
在一个单井中，该软件能适应从主要参数的灵敏度分析中模拟应用并广泛地搜索；对一个完整的领域，它可以实现多年可行性计划研究。
PIPEPHASE是一个坚固而有效的石油领域设计和计划的工具，具有现代化的生产方法和软件分析技术，这已经被验证。
此外，它拥有庞大的物性数据库和基于WINDOWS的用户界面。
该软件是世界领先的石油和油气生产公司的必备工具。
PIPEPHASE在石油工业，包括单相和黑色石油、合成的混合物，覆盖最全面的流动性混合。
该软件可以完成单个蒸气组份或CO2注入网络。
流体模型PIPEPHASE? 提供的流体模型包括：单相流体（气体和液体）、混合组分、黑油、凝析油、蒸汽、纯组分（例如：注入CO2）系统。
对于定义油、水、气体和油气乳状液等组分的物性，该程序提供所有已验证的方法；对于混合流体模型，则采用SIMSCI's PRO/II? 的热力学数据库的组分（1700多种）和结算方法。
生产和注入井PIPEPHASE? 对生产或注入井系统提供了一个综合而详细的特性设置，包含详细的油藏向井流动特性（包括用户自定义的IPR特性）。
PIPESIM INTRODUCTION
油气生产系统模拟与优化设计全面解决方案一、PIPESIM 主要功能介绍PIPESIM Suite是针对油气生产系统（油藏、井筒、地面集油管线和输油管道）的设计和分析模拟的世界公认的工程应用软件。
油藏、井筒和地面管网一体化模拟与优化设计软件由以下主要模块组成：PIPESIM―单井/单管生产模拟与节点分析PIPESIM-Net―油气田管网模拟分析HoSim―水平井及分支井计算模拟PIPESIM-GOAL―油田/区块生产最优化设计PIPESIM-FPT―油气田开发规划PIPESIM单井和管道设计和分析主要功能：1.流体黑油与组份模型PVT物性计算2.油气井IPR计算和产能预测3.压力温度剖面精确计算4.油井停喷压力预测5.油气井节点分析6.油气井系统分析a)系统入口压力对产量的关系b)系统出口压力对产量的关系c)系统产量对任意参数的变化关系7.油气井生产参数优化设计8.水平井产能计算9.油藏数值模拟数据表生成。
包括Eclipse、VIP、 PORES、COM4等格式10.井筒／管道内水化物生成预测11.流态计算预测12.完井参数分析设计13.注水井压力系统分析计算14.地面设备模拟。
地面设备可包括：分离器、压缩机、减压器、油嘴、泵、加热器和冷却器等。
PIPESIM主要特点：1.精确模拟多相流2.众多的多相流计算模型a)20种以上垂直管流模型b)15种以上水平管流模型c)提供摩擦和持液2个修正系数d)除提供Baker Jardine公司的多相流计算程序外，还提供Tulsa大学和Shell公司的多相流计算程序。
3.先进的PVT物性预测a)多种可组合选择的黑油模型流体物性计算方法b)多种可选状态方程的组份模型c)丰富可选的组份物质库d)用户可由实验数据拟合修正计算模型e)水化物预测和抑制剂对水化物形成的影响分析4.不同类型完井方式的多种产能计算方法5.多层生产的油气井IPR和产能计算6.准确的油嘴压差和温差计算7.丰富的功能设计8.图形用户界面提供了易于操作而功效强大的建模系统和数据输入系统，可以快速地建立研究模型并提供详细的设计模拟。
SchlumbergerPIPESIM2011.1.1油田管网软件
■□■□■□■□■□■□■□■□■长期有效■□■□■□■□■□■□■□■
钻井工程分析设计 SPT Drillbench 6.1\
Drillbench.Suite.v6.1 1CD 钻井及完井工程设计模拟软件D 钻井及完井工程设计模拟软件包
■□■□■□■□■□■□■提.供.各.类.行.业.软.件■□■□■□■□■□■□
电话 TEL：18980583122 QQ：1140988741
邮件 Email：hgrjw@ buysoftware@
Skype: buysoftware@
石油工业公司包括Agip、NorskHydro、Statoil、Shell、Total、BPAmoco、 ExxonMobil、ConocoPhillips等，这套软件包是
这些工业研发合作项目的结晶。
Drillbench是一套钻井及完井工程设计模拟软件包。成功钻井的过程面临着很多的挑战，需要在操作的各个阶段对液压系统
动态模拟是钻井作业中必要的工作，在投诸运营之前，会复制一个真正的钻井作业，并提供高精度的稳态模型。Drillbench
提供了一个用户友好的操作界面，适用于所有的钻井工程师。该软件主要是围绕井控工作流程，涵盖了压力控制以及井喷控
制等。
在过去的20余年中，该软件承担了许多由各大跨国石油公司联合支持的工业研究项目（JIP）。参加这些联合工业项目的跨国
斯伦贝谢公司PIPESIM是世界公认的工程应用软件，是针对油藏、井筒和地面管网一体化的模拟与优化设计软件。 PIPESIM软件包为整个油气生产系统分析提供了多相流模拟工具。PIPESIM工具包具有单井／单支管设计和分析、井网于地面管网模拟及从有藏到地面外输点的一体化分析三大功能，并能够与油藏模拟软件ECLIPSE进行联动分析，是为多任务项目组量身打造的世界一流软件。
PIPESIME牛刀小试
PIPESIME⽜⼑⼩试PIPESIME⼩试⽜⼑PIPESIME是⼀款功能⾮常强⼤的⽯油专业类软件，它就像是⽯油⼯程技术⼈员⼿中的⼀部强⼤的计算器，⽅便快捷，简单⽽有效。
简单的介绍⼀下的⼏项基本功能：管流⽔⼒计算，油⽓井特性分析，管道设计，⼈⼯举升设计，⽔平井设计等。
下⾯以⼀个简单的例⼦来介绍⼀下PIPESIME的基本使⽤⽅法：假设有⼀⼝垂直⾃喷井，你要对它的特性进⾏分析：⼀起开始吧！建模⼯欲善其事，必先利其器，实际的⽣产状况，必须抽象为能够在计算机中进⾏操作的模型。
PIPESIME模型的建⽴主要分为三个步骤：定义模型的物理组件、定义流体特征、选择流动相关式。
运⾏软件：因为只有⼀⼝井，这⾥选择“单分枝模型”，出现物理组件定义界⾯：在建模之前，我们先将进⾏⼀些设置a.单位设置：菜单栏：Setup->Uintsb.结果输出设置：菜单栏操作：Setup>Define Output选择输出：“ Primary Output”及“ AuxiliaryOutput”，其它选项均取消。
当然你可以根据⾃⼰的需要选择不同的结果输出。
这些设置将会在输出报告中体现。
构建物理组件：想象⼀下，垂直井应该怎么构建呢？在这⾥我们需要⽤到垂直完井段和油管管两控件以及⼀个边界节点：⽅法：在⼯具栏单击相应控件，然后在定义界⾯拖动，先画出完井段和边界节点，然后⽤油管连接，这个后⾯就不多说了，⾃⼰尝试⼏次就会了！构建好组件以后，你会发现油管和垂直完井段上有红⾊的边框，这是因为还没有对它们的属性进⾏定义，缺少数据。
双击完井段控件进⼊属性定义界⾯，并填⼊数据，按确定。
双击油管控件并输⼊相应数据：井⾝轨迹地温梯度油管内径：好了，物理组件的数据添加完毕！定义流体性质：关于流体的定义，我们选择最为普遍的流体模型——⿊油模型。
操作：菜单栏Setup—>Black Oil，出现以下界⾯，并填⼊数据：选择流动相关式：操作：Setup—>Flow Correlation实际应⽤中各种公式有其有优缺点，你可以按照需求选择各种不同的计算公式，在这⾥选择默认。
PIPESIM介绍
关于本手册本文介绍了PIPESIM软件应用程序。
PIPESIM是一种生产工程技术，在油气工业中有着广泛的应用。
本培训手册中的工作流程包括井的性能、流体建模、流量保证和网络模拟。
学习目标在完成这个培训之后，你将知道如何去做。
☐建立一个井或管道模型☐定义一个黑油或组成流体模型☐建立管网模型☐进行仿真操作并分析结果你需要做的在本培训中，您需要以下文档、硬件和软件☐PIPESIM 2014.1☐符合安装指南中规定的硬件/软件要求的计算机☐要使用的PIPESIM模块的适当许可期待在本培训材料的每个模块中，您将遇到以下情况:☐模块概述☐模块的先决条件(如有必要)☐学习目标☐工作流组件(如果适用)☐课程，解释工作流中的主题或活动☐显示执行任务所需步骤的过程☐练习，它允许您通过使用数据集的过程中的步骤来练习任务☐基于场景的练习☐关于模块的问题☐模块摘要摘要在本研究中，我们:☐定义学习目标☐概述这次培训需要什么工具☐讨论了您在本材料中遇到的课程约定Module 1 PIPESIM introduction（PIPESIM 介绍）本模块介绍PIPESIM 2014，并描述图形用户界面(GUI)，使您熟悉应用程序环境。
学习目标完成本模块后，您将熟悉·☐PIPESIM中提供的独立许可模块☐如何浏览用户界面☐可以使用PIPESIM执行的模拟任务Lesson 1 简介PIPESIM是一种用于油气生产系统设计和分析的稳态多相流仿真器。
PIPESIM具有严格的模拟算法，可以帮助您优化生产和注入操作。
如图1所示，PIPESIM建立了从油藏到地面设施的多相流模型，以进行全面的生产(和注入)系统分析PIPESIM是油藏、生产和设施工程师最常用的工具，可用于井性能建模、节点(系统)分析、人工举升系统设计、管网和设施建模、油田开发方案分析和生产优化。
注：稳态流动模拟意味着整个系统的质量流量是守恒的。
在系统的任何部分都没有质量的积累。
油气田生产一体化管控软件的研发及应用
油气田生产一体化管控软件的研发及应用油气田生产一体化管控软件的研发及应用随着现代化技术的不断发展，油气田生产管理面临着新的挑战和机遇。
为了更好地提高油气田生产效率和安全性，降低生产成本，一体化管控软件逐渐引起了人们的关注和研究。
本文将重点介绍油气田生产一体化管控软件的研发及应用。
一、研发背景和意义油气田生产一体化管控软件是以信息化技术为支撑的，运用先进的计算机技术、网络通信技术和自动化控制技术，在油气田生产过程中实现全面管理和智能化操作的一种应用软件。
相对于传统的生产管理方式，油气田生产一体化管控软件具有以下几个方面的优势：1.实时监测与数据分析：软件可以实时监测油气田生产过程中的各项参数和指标，并将数据进行汇总和分析，提供精确的数据支持和决策参考。
2.自动化控制与智能优化：软件能够根据设定的参数和规则自动执行各项操作，并根据实时数据智能地进行优化调整，提高生产效率和降低能耗。
3.安全风险管理：软件能够及时发现和预警生产过程中可能存在的安全隐患和风险，并提供相应的应对措施，保障生产安全。
由此可见，研发和应用油气田生产一体化管控软件对于提高生产管理水平，优化生产流程，促进油气田可持续发展具有重要的意义和价值。
二、主要功能和特点油气田生产一体化管控软件的主要功能包括数据采集与传输、数据存储与管理、生产过程监测与分析、智能化控制与调整、安全风险预警和远程协同管理等方面。
同时，软件具有以下几个特点：1.模块化设计：软件采用模块化设计理念，根据油气田生产的不同需求，可以按需选择不同的功能模块，实现定制化操作和管理，提高工作效率。
2.数据可视化：软件通过直观的图表和报表展示方式，将复杂的数据和信息呈现给用户，提供全面的数据分析和决策依据。
3.网络互联：软件支持互联网技术，实现多个站点的数据共享和协同管理，方便管理人员进行远程操作和决策。
4.系统集成：软件可以与其他油气田生产管理系统进行无缝集成，实现信息共享和资源优化，提高整体管理效能。
Pipesim2009软件安装和汉化步骤
Pipesim2009软件安装和汉化步骤
在安装之前，先看看安装文件是否齐全？解压后的文件夹里有两个文件夹，一个是安装文件夹，一个是破解文件夹。
1、打开Pipesim2009安装文件夹，里面应包含下图9个文件或文件夹；
2、选中Setup.exe，双击后进入安装主菜单画面；
3、选择Istall Products按钮，点击后进入安装PIPESIM画面；
4、点击PIPESIM按钮，进入Istall PIPESIM画面；
5、点击Istall PIPESIM按钮，进入安装向导画面；
6、点击Next按钮，进入安装协议画面；
7、选择接受协议条件，点击Next进入填写客户信息画面；
8、选择安装适用于任何使用这台计算机的人，点击Next进入安装路径画面；
9、如果想改变安装文件的安装路径，选Change，进行调整；否则，点击Next
进入选择安装类型画面；
10、选择Complete完整安装，点击Next进入准备安装画面；
11、点击Istall，开始安装；
12、等大约3、4分钟，时间视机子安装速度而不同，出现完成安装画面；
13、点击Finish，退出PIPESIM安装；采用类似的方法，完成对其他项目的安装。
13、完成安装后，先不要运行Pipesim程序。
打开Pipesim2009破解文件夹，
把里面的三个文件全选上；
14、复制后放到C盘—Program Files—Schlumberger—PIPESIM—Programs
里，替换掉原文件就可以了。
至此就算安装成功了。
进入Pipesim2009程序画面，见下图；
这样就可以用中文进行模拟计算了。
最后，祝大家好运，都能安装成功！。
PIPESIM INTRODUCTION
油气生产系统模拟与优化设计全面解决方案一、PIPESIM 主要功能介绍PIPESIM Suite是针对油气生产系统（油藏、井筒、地面集油管线和输油管道）的设计和分析模拟的世界公认的工程应用软件。
油藏、井筒和地面管网一体化模拟与优化设计软件由以下主要模块组成：PIPESIM―单井/单管生产模拟与节点分析PIPESIM-Net―油气田管网模拟分析HoSim―水平井及分支井计算模拟PIPESIM-GOAL―油田/区块生产最优化设计PIPESIM-FPT―油气田开发规划PIPESIM单井和管道设计和分析主要功能：1.流体黑油与组份模型PVT物性计算2.油气井IPR计算和产能预测3.压力温度剖面精确计算4.油井停喷压力预测5.油气井节点分析6.油气井系统分析a)系统入口压力对产量的关系b)系统出口压力对产量的关系c)系统产量对任意参数的变化关系7.油气井生产参数优化设计8.水平井产能计算9.油藏数值模拟数据表生成。
包括Eclipse、VIP、 PORES、COM4等格式10.井筒／管道内水化物生成预测11.流态计算预测12.完井参数分析设计13.注水井压力系统分析计算14.地面设备模拟。
地面设备可包括：分离器、压缩机、减压器、油嘴、泵、加热器和冷却器等。
PIPESIM主要特点：1.精确模拟多相流2.众多的多相流计算模型a)20种以上垂直管流模型b)15种以上水平管流模型c)提供摩擦和持液2个修正系数d)除提供Baker Jardine公司的多相流计算程序外，还提供Tulsa大学和Shell公司的多相流计算程序。
3.先进的PVT物性预测a)多种可组合选择的黑油模型流体物性计算方法b)多种可选状态方程的组份模型c)丰富可选的组份物质库d)用户可由实验数据拟合修正计算模型e)水化物预测和抑制剂对水化物形成的影响分析4.不同类型完井方式的多种产能计算方法5.多层生产的油气井IPR和产能计算6.准确的油嘴压差和温差计算7.丰富的功能设计8.图形用户界面提供了易于操作而功效强大的建模系统和数据输入系统，可以快速地建立研究模型并提供详细的设计模拟。
油气井生产一体化软件PIPESIM
地面集输管线模拟计算
地面管网各管线压力变化
详细的计算结果报告
计算得出管网各处压力、流量等指标
34
PIPESIM-NET 功能介绍
—— 地面集油、气管网生产系统计算模拟分析
地面集输管线模拟计算 模拟地面集输（油气）管线流态情况
模拟地面输气管线水合物生成情况
管网段塞流生成情况
22
PIPESIM管道模型
—— 地面管道及设备流体流动模拟
地面管线沿程压力分布图 地面管线沿程段塞出现频率分布图
23
PIPESIM管道模型
—— 地面管道及设备流体流动模拟
地面管线沿程冲蚀（含砂）影响
地面管线沿程腐蚀情况分布图
流体中含砂对管道造成的冲 蚀速率及管道磨损速率在流 动距离上分布规律
压力对腐蚀的影响
新增黑油注入模型
增强并扩充气井携液能力 计算 加强多相流传热计算功能
加强压缩机 / 混输泵 计算
改善了综合分析功能
增加蜡及沥青质计算功能 完善了Open Link功能
多语言支持
提高模型兼容性
增加了井下控制阀（智能 完井）计算
扩充并优化了多相流计算 计算
增加了油田规模气举优化 设计（GLO）功能
……….
井下管柱设备增加计算公 式编辑功能组件
增加敏感分析参数设计功 能加强管网计算约条件……….41
谢 谢！
42
简单管网拓扑结构
环状拓扑结构地面管网
树状管网拓扑结构
32
用户定义的
其它拓扑结 构的地面管 网形式
PIPESIM-NET 功能介绍
—— 地面集油、气管网生产系统计算模拟分析
地面集油、气管线包括单 井及所有地面设备、管线
PIPESIM应用操作流程示例
PIPESIM 操作流程目录1.2.3. 单井建模流程4. 管网建模流程5. 单井敏感分析及电泵参数优化设计流程6. 共立管生产单井产量优化流程1. 项目目的及内容2.思路模型建立，单井特性分析，产量优化，电泵优化设计几个部分，具体如下图所示：3. 单井建模流程3.1 建模流程图3.2 流程界面演示（1）流体高压物性方法选择首先选黑油模型：输入基本参数，在PVT物性拟合时设定含水率为0%，选择“Viscosity Data”根据已知的地面原油粘度数据选择相应的计算相关式（观察不同方法在选定的计算式下得到的粘度是否与实际测试相近，取最接近的方法）。
如果PVT高压物性资料中包含压力与溶解气油比、原油粘度、原油体积系数关系，则使用“Advanced Calibration Data”PIPESIM根据输入的实测高压物性参数，内部自动将选定的计算相关式进行优化调整，使得计算出的流体高压物性与实测值匹配。
但是建议有可能的情况首先拟合溶解气油比与压力的关系。
（2）多相流方法选择在流体高压物性拟合的基础上进行多相流方法选择。
该工作实际是进行井筒压力温度剖面拟合，考虑到油田没有进行过井筒流动压力与流动温度剖面测试，在进行拟合时，考虑进行不同时期井下压力计测试温度压力拟合。
首先将不同时期压力计测试数据输入到模型文件。
运行“Flow Correlation Matching”输入对应时刻的产量，压力数据，建议计算“Inlet Pressure”。
同时选择多个计算相关式进行拟合对比。
将不同方法及不同时期计算得到的压力计处压力及井口流温汇集成表，观察每种计算方法误差，选择误差最小的方法。
经分析，各井选用“BBR”方法。
最后根据选定的多相流方法，设置不同摩擦系数，计算井筒压力温度剖面，调整压力及温度误差尽量小。
至此，得到单井井筒多相流计算方法及修正系数。
（3）采液指数拟合计算由于不能直接获得井底流压与产量的关系，因此借助前面建立好的单井模型计算近期内一系列的井底流压与产量的关系。
Pipsim软件在生产气井中的应用总结
Pipsim软件在生产气井中的应用总结摘要：用pipsim进行模拟，研究气井生产中的各项参数对气井生产的影响。
关键词：Pipsim；产水量；气咀大小；注醇量；温度；产液量；气体组分；注醇量Abstract: pipsim with simulated, the gas well production of the parameters on the effect of gas well production.Key words: Pipsim; Produce a water yield; Gas tip size; Note alcohol quantity; Temperature; Producing fluid volume; Gas composition; Note alcohol quantity1、选取易堵气井各项参数进行选取数据模拟1.1概况本文以我队实际气井易堵气井的各参数敏感参数为依据，对气井产水量、油管尺寸、采气量、温度等有关参数进行了pipsim模拟，为实际生产中注醇量加注提供参考依据，在实际生产中起到了很好的指导作用。
1.2 各敏感参数分析1.2.1 产水量的影响根据上半年易堵气井产水量分布，主要日均产液量在0.3m3/d，0.5m3/d，0.7m3/d，1m3/d，1.5m3/d，2m3/d，3m3/d，见下图:图1-2产液量对生成水合物影响的建模由上图可以看出，产液量对水合物生成的影响比较大，在特征数据下，产液量大于1.0m3/d以上时，会生成水合物。
而产液量在1.0m3/d以下的时候，产液量的变化对生成水合物的影响相对较小。
1.2.2 油管尺寸的影响油管通径主要以60、73、89mm尺寸为主，下面针对3种不同管柱进行水合物预测。
图1-3 油管尺寸对生成水合物影响的建模由上图可以看出，不同管径的油管在的压力温度曲线基本重合，并且压力温度曲线和水合物曲线没有相交，因此可以得出，油管尺寸对水合物生成的影响很小。
石油大学pipesim作业
采油采气工程实训作业——气井特性分析学生姓名：学号：专业班级：指导老师：练习1 建立简单井模型建立井物理的模型（图1-1），输入垂直完井段数据（图1-2）和油管数据（图1-3）。
图1-1 井物理模型图1-2垂直完井段数据图1-3油管数据闪蒸计算得到的地层条件（4600psia，280°F）的水组分和烃组分（图1-4）。
图1-4水组分和烃组分选择垂直流动计算相关式“Gray Modified”，图1-5图1-5流动计算相关式计算压力/温度分布（图1-6~8）图1-6计算界面图1-7压力随井深分布图图1-8温度随井深分布图概括结果文件（图1-9）图1-9概括结果文件计算结果P res =4600psia，Tres=280°F饱和情况下水含量%井口压力800psia 产气量 mmcsfd井底流压 psia井底流温 F井口流温 F练习2 流入模型校正输入生产数据，计算IPR曲线（图2-1），得到计算结果图2-1IPR曲线的计算P res =4600psia，Tres=280°F饱和情况下水含量%井口压力800psia 产气量 mmcsfd 井底流压 psia 井底流温 F井口流温 F练习3 以井底为节点的节点分析输入不同的油管尺寸，进行节点分析（图3-1），得到结果如图3-2所示。
图3-1节点分析计算图3-2计算结果图3-3冲蚀计算选择寸的油管，既有足够的产量，也有较大的携液能力。
计算此油管下的压力/温度剖面，得到图3-4图3-4压力/温度剖面计算结果计算结果：井口压力800psia产气量d井底流压 psia井底流温 F井口流温 F选中油管尺寸 inch最大冲蚀速率比练习4 以井底为节点的节点分析建立井物理的模型（图4-1），输入水平管线数据（图4-2）。
图4-1 井物理模型图4-2水平管线数据输入不同油嘴尺寸，进行系统分析：图4-3 不同尺寸油管尺寸输入图4-4 不同尺寸油管出口压力可以看出油管尺寸在寸时，出口压力约为710psia。
PIPESIM软件在渭北油田电潜泵采油设计的应用
PIPESIM软件在渭北油田电潜泵采油设计的应用
周文彬;张志全;奚睿;吴亚星;张彬;杨树东
【期刊名称】《石油化工应用》
【年(卷),期】2022(41)3
【摘要】渭北油田具有低渗、低压、低温、低产、低油气比的特征,在油井生产过程中存在泵效低,压裂效果差、集输成本高等问题。
为了更好的优化设计电潜泵采油,节约采油成本,文章使用PIPESIM软件对渭北油田的基本情况进行建模模拟。
根据渭北油田目前的高压物性参数和油藏及流入参数,利用PIPESIM软件进行优化设计,得出了电泵特性曲线和仿真结果,并模拟了相关参数对产能的影响。
经过建模以及模拟的结果可以得出,四种增产的方法对渭北油田有一定的效果以及对产能还有一定的预测功能。
【总页数】5页(P43-47)
【作者】周文彬;张志全;奚睿;吴亚星;张彬;杨树东
【作者单位】长江大学石油工程学院;中海油能源发展股份有限公司工程技术分公司监督中心
【正文语种】中文
【中图分类】TE964
【相关文献】
1.BZ34-3/5小边际油田的开发模式和电潜泵采油技术的应用
2.PIPESIM 软件在苏丹油田采油工程方案设计中的应用
3.深水油田双电潜泵采油技术
4.电潜泵采油工艺在油田新技术领域中的应用探析
5.敷缆连续管在油田电潜泵采油技术中的应用
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PIPESIM-NET 功能介绍
——规模气举优化设计
规模气举优化结果
39
PIPESIM 开放性
PIPESIM 可以与多种应用软件相连
油藏数值模拟
IAM (E100/300)
油气处理模拟
IAM (HYSYS)
数据系统
OFM, DECIDE!
Open Link
PIPESIM 可以与 Excel 或用户自己的应用程序相 连
多层开采井节点分析结果图形
多层开采井模型
19
PIPESIM 单井分析功能
——可进行水平井优化设计
水平井模型
PIPESIM还可以模拟水平油井/气井开采，并能进行相应举升形式 的分析
水平段长度优化
20
PIPESIM 单井分析功能
——同样适合注水井分析
注水井
注水井模型
PIPESIM可以对注水井参数进行分析，为石油工程师充分掌握注 水井动态提供参考依据
——各种井分析、设计及诊断
气举
气举参数分析
注气压力对注气量影响分析
不同含水率下注气量对产量影响分析
通过选择不同敏感参数，可以很好掌握气举井产量 变化规律，进而为更好气举生产提供可靠依据。
16
PIPESIM 单井分析功能
——各种井分析、设计及诊断
气举
气举参数设计
气举设计结果图、表及报告 设计结果直观、形象。报告形式 美观大方
管道
冲蚀 腐蚀
35
PIPESIM-NET 功能介绍
—— 地面注水管网系统计算分析
地面注水管线模拟计算
注水管网模型
注水管网压力分布
注水管网冲蚀速率分布
结果列表
其它流动指标
36
PIPESIM-NET 功能介绍
——注采管网系统计算分析
37
PIPESIM-NET 功能介绍
——规模气举优化设计
规模气举集输图
简单管网拓扑结构
环状拓扑结构地面管网
树状管网拓扑结构
32
用户定义的
其它拓扑结 构的地面管 网形式
PIPESIM-NET 功能介绍
—— 地面集油、气管网生产系统计算模拟分析
地面集油、气管线包括单 井及所有地面设备、管线
地面管网可以从各单井模拟
组分模型模拟气体特性
复杂地面管线
33
PIPESIM-NET 功能介绍
不同电泵转数、含水率对产量 影响关系
不同电泵级数节点分析
14
PIPESIM 单井分析功能
——各种井分析、设计及诊断
电潜泵
电潜泵设计
电潜泵井敏感分析可以帮助油田工程师快速掌握电泵井产量、 压力变化，以便为及时调整工作制度、确定最佳电泵工作环境提 供参考。
电泵设计结果及电泵特性曲线
15
PIPESIM 单井分析功能
智能井完井计算
模型中包含 Schlumberger 和其它井下流动控制阀 用户可以在完井模型中控制产量 可计算约束条件下的产量 可以很好模拟智能完井
8
PIPESIM 单井分析功能
——井筒压力、温度及流动性质剖面计算
井筒压力剖面计算
同时可以模拟含砂流体对管道冲蚀以及井 流物含CO2对管道腐蚀影响
20种以上垂直管流模型；15种以上水平管流模型 包括：OGA-S 多相流方法 及 SHELL 多相流相关式
用户自己完成
ProdMan/DECIDE
将应用软件与公司数据40库和实时数据相连
PIPESIM功能扩展历程
2004-2005 新增功 能
完善 /扩充: 完井及表 皮系数模型
已释放的2006 版新增 功能
完成计算引擎重组 – 计算 速度提高10倍
更新了水合物模拟功 能
包含 Eclipse PVT 计 算包
9
PIPESIM 单井分析功能
——节点分析、系统分析
可以精确的分析油/气井不同敏感参数对产量、压力等的影响
节点分析
系统分析
10
PIPESIM 单井分析能功能
——各种类型井分析、设计与诊断 自喷井、抽油机井、电潜泵井及气举井
自喷井可以进行:
停喷期计算
工作制度选择
自喷井油嘴选择
不同油嘴尺寸对产量影响
27
总之
应用PIPESIM可快速的对油、气井进行分析及设计， 为采油气工程师提供方便快捷的优化设计工具。
28
PIPESIM在地面集输上的应用
PIPESIM-Net 地面管网优化分析设计
PIPESIM-NET 功能介绍
各种规模、拓扑结构地面管网模拟 地面集油（气）管网系统生产模拟分析 地面注水管网系统压力模拟分析 结合油藏（IPR）、井筒、地面管网一 体化油气生产系统压力温度模拟分析 规模气举优化设计
Glaso 0.1
1
10 100 1000 10000 100000
Dead Oil Viscosities (cP)
基于黑油模型：
可模拟稠油（API < 10，粘度达几万厘泊）
基于组分模型： 可计算水合物生成、预测结蜡及沥青质含量
7
PIPESIM 单井分析功能
—— 流入动态分析计算
流入动态计算计算
井下管柱设备增加计算公 式编辑功能组件
增加敏感分析参数设计功 能
加强管网计算约束条件
……….
41
谢 谢！
42
有杆泵诊断是基于地面功图的基础上，结合先进的诊断分析方 法，对有杆泵工况、抽油杆应力及抽油机扭矩曲线诊断分析
13
PIPESIM 单井分析功能
——各种井分析、设计及诊断
电潜泵
电潜泵参数分析
电潜泵井敏感分析可以帮助油田工程师快速掌握电泵井产量、 压力变化，以便为及时调整工作制度、确定最佳电泵工作环境提 供参考。
17
PIPESIM 单井分析功能
——各种井分析、设计及诊断
气举
气举诊断
气举诊断功能可以方便、快捷的对当前气举阀位置及调试压力 进行分析、评价，为生产最优化提供有力的依据。
操作简便，结果清晰明了
快速判断出目前气 举状态正常
18
PIPESIM 单井分析功能
——可适用于多层合采井
多层井模型
PIPESIM可以很好的模拟多层合采油井/气井开采，并能进行相应 举升形式的分析
注水井井筒压力剖面
21
PIPESIM 管道模型
—— 地面管道及设备流体流动模拟
PIPESIM可以模拟从油藏到地面设备间任意组合的流体流动状态，压力、温 度分布。 对于组分模型还可以跟踪显示各处的水合物生成情况以及任意部位各组分性 质等。 地面设备包括：管道、分离器、增压泵、压缩机、加热器、注入装置等。
HoSim
• 复杂结构井分析
PIPESIM 采油气工程上的应用
— 单井分析 、人工举升优化设计 及管道设备分析
采油、气工程上的应用
油、气流体物性分析 常规油、稠油、干气及凝析气井开采 油气井产能分析 井下管柱优选 自喷工作制度 人工举升设计(电泵、气举、抽油机等)
5
采油、气工程上的应用
气井优化分析设计 结蜡预测 沥青质生成预测 水合物预测及防治 气井携液能力计算 强大的关键字编辑功能
2
PIPESIM 组成模块
Network Analysis
• 井/管网模拟
Pipeline & Facilities Analysis
• 管道和设备分析
FPT
Base System
• 单井分析
• 油田规划工具
ESP/Gas Lift/ RodPump
• 电泵/气举/游梁式设计和诊断
GOAL
• 区块/油田优化
—— 地面集油、气管网生产系统计算模拟分析
地面集输管线模拟计算
地面管网各管线压力变化
详细的计算结果报告
计算得出管网各处压力、流量等指标
34
PIPESIM-NET 功能介绍
—— 地面集油、气管网生产系统计算模拟分析
地面集输管线模拟计算 模拟地面集输（油气）管线流态情况
模拟地面输气管线水合物生成情况
管网段塞流生成情况
释放了基于 Linux 的计算 引擎
改善了气举设计功能
人工举升加强及扩展 完善了流态图显示功能 –电潜泵和杆式抽油泵
已释放的2007 版新增 功能
增加并完善了重（稠）油 模拟计算功能
扩充了油水乳化粘度计算 方法
新增了管道砂磨蚀计算功 能
增加了酸化腐蚀计算功能
PIPESIM 2008新功能 展望
新增Schlumberger-DBR 结 蜡计算分析模型
30
PIPESIM-NET 功能介绍
—— 不同规模、拓扑结构地面管网模拟 模拟任意规模（大、中、小型）的地面管网模拟
大型油田生 产管网建模
2001年
阿帕奇 Zama 气田 791 口井 977 分枝 949 节点
31
PIPESIM-NET 功能介绍
—— 不同规模、拓扑结构地面管网模拟
任意拓扑的地面 管网模拟
新增黑油注入模型
增强并扩充气井携液能力 计算 加强多相流传热计算功能
加强压缩机 / 混输泵 计算
改善了综合分析功能
增加蜡及沥青质计算功能 完善了Open Link功能
多语言支持
提高模型兼容性
增加了井下控制阀（智能 完井）计算
扩充并优化了多相流计算 计算
增加了油田规模气举优化 设计（GLO）功能
……….
22
PIPESIM管道模型
—— 地面管道及设备流体流动模拟
地面管线沿程压力分布图 地面管线沿程段塞出现频率分布图
23
PIPESIM管道模型
—— 地面管道及设备流体流动模拟
