伺服位置控制说明
1、目的:本技术文档旨在说明用台达PLC发出脉冲指令给伺服控制器,进而控制伺服电机按指定方向(正方向)旋转指定角度。
2、相关设备型号
3、台达PLC接线
4、伺服控制器接线
注:伺服电机与控制器采用专用配线连接
5、PLC程序
6、伺服控制器设置(位置模式)
1.恢复出厂设置:P2-08 设置参数为10,P2-10 设置为101, p2-15设置为 0, p2-16 设置为0, p2-17设置为 0,重新上电。
(不按上述设置,只改p2-08,会报错)
2.位置模式选择:P1-01 设置参数为00,重新上电。
设置P1-00为2,脉冲+方向模式。
3.设置DI1为Servo On:P2-10设置为101(默认初始值就是101)
4.设置电子齿轮比:根据功能具体要求确定合适的电子齿轮比。
这里我们设置为160。
设置P1-44和P1-45。
5.设置增益:P2-00,P2-02。
电机抖动,这个参数设置的要小些。
:设置为01 脉冲指令输入脉冲数(电子齿轮比之后)
7、相关照片
图1 伺服接线
图2 PLC接线
图3 整体接线。
台达DVP28SV11PLC控制台达B2伺服接线及程序说明
伺服位置控制说明
1、目的:本技术文档旨在说明用台达PLC发出脉冲指令给伺服控制器,进而控制伺服电机按指定方向(正方向)旋转指定角度。
2、相关设备型号
3、台达PLC接线
4、伺服控制器接线
43接Y3(正脉冲指令输入)
39接Y3(正方向指令输入)
L1C接火线,L1C跟R短接
L2C接火线,L2C跟S短接
注:伺服电机与控制器采用专用配线连接
5、PLC程序
6、伺服控制器设置(位置模式)
1.恢复出厂设置:P2-08 设置参数为10,P2-10 设置为101, p2-15设置为 0, p2-16 设置为0, p2-17设置为 0,重新上电。
(不按上述设置,只改p2-08,会报错)
2.位置模式选择:P1-01 设置参数为00,重新上电。
设置P1-00为2,脉冲+方向模式。
3.设置DI1为Servo On:P2-10设置为101(默认初始值就是101)
4.设置电子齿轮比:根据功能具体要求确定合适的电子齿轮比。
这里我们设置为160。
设置P1-44和P1-45。
5.设置增益:P2-00,P2-02。
电机抖动,这个参数设置的要小些。
:设置为01 脉冲指令输入脉冲数(电子齿轮比之后)
7、相关照片
图1 伺服接线
图2 PLC接线
图3 整体接线。
台达B2系列伺服简易调试流程说课讲解
台达B2系列伺服简易调试流程
台达B2系列伺服建议调试流程
一、电缆连接
1,37、39、41、43,分别的定义是:方向+、方向-、脉冲+、脉冲-。
2,如需做共阳处理。
请39、43并一起接5V+,然后37接方向、43接脉冲。
二、参数调整
1,伺服使能。
伺服使能后,电机被锁死,伺服进入待工作状态。
可以将P2-10参数设置为001,即为伺服上电自动使能;也可以将此参数更改为101,即为伺服上电后,需外部输入信号使能,即9号脚接入24GND,伺服使能。
2,参数重置开关
参数恢复出厂值开关,需在伺服使能无效时使用。
参数为P2-08,更改为10,伺服自动参数重置,无需重启。
3,参数设置
快速设置
P2-15设置为0.
P2-16设置为0.
P2-17设置为0.
电子齿轮比:
P1-44与P1-45比值为64:2为5000个脉冲电机转一圈;
P1-44与P1-45比值为32:2为10000个脉冲电机转一圈;(A2系列为128:1为10000个脉冲一圈)
基本设置:
P1-00,脉冲形式选择,位选择为2,即为脉冲+方向,即XXX2。
P1-00,信号逻辑选择,第三位选择0或1,即为方向反向,即X0XX,或X1XX。
此时电机即可正常运转!。
台达DVP-PLC控制器DVP04AD-SL模拟量输入模块测量温度程序及接线

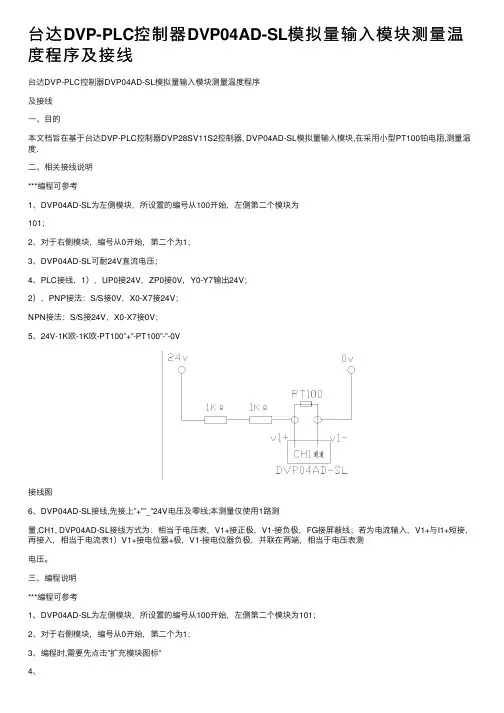

台达DVP-PLC控制器DVP04AD-SL模拟量输⼊模块测量温度程序及接线台达DVP-PLC控制器DVP04AD-SL模拟量输⼊模块测量温度程序及接线⼀、⽬的本⽂档旨在基于台达DVP-PLC控制器DVP28SV11S2控制器, DVP04AD-SL模拟量输⼊模块,在采⽤⼩型PT100铂电阻,测量温度.⼆、相关接线说明***编程可参考1、DVP04AD-SL为左侧模块,所设置的编号从100开始,左侧第⼆个模块为101;2、对于右侧模块,编号从0开始,第⼆个为1;3、DVP04AD-SL可耐24V直流电压;4、PLC接线,1),UP0接24V,ZP0接0V,Y0-Y7输出24V;2),PNP接法:S/S接0V,X0-X7接24V;NPN接法:S/S接24V,X0-X7接0V;5、24V-1K欧-1K欧-PT100”+”-PT100”-”-0V接线图6、DVP04AD-SL接线,先接上”+””_”24V电压及零线;本测量仅使⽤1路测量,CH1, DVP04AD-SL接线⽅式为:相当于电压表,V1+接正极,V1-接负极,FG接屏蔽线;若为电流输⼊,V1+与I1+短接,再接⼊,相当于电流表1)V1+接电位器+极,V1-接电位器负极,并联在两端,相当于电压表测电压。
