零件镀铬前工艺尺寸处理方法

零件镀铬前工艺尺寸处理方法

在计算前我们先熟悉下列概念：

尺寸链：我们形象的把互相联系，且按一定顺序排列的封闭尺寸组合称为尺寸链环：尺寸链中每个尺寸的简称。环分封闭环和组成环

封闭环：在零件加工或机器装配后间接形成的，其精度是被间接保证的尺寸（用

F表示）。

组成环:加工或装配时直接影响封闭环精度的尺寸（这些尺寸通常是由加工直接

得到得）

增环;凡其尺寸的增大，会使封闭环的尺寸随之增大的尺寸环（用Z表示）

减环; 凡其尺寸的增大，反之使封闭环的尺寸随之减少的尺寸环（用J表示）

各环公差尺寸，上下偏差的关系如下;

封闭环公称尺寸;F=∑Z-∑J

封闭环的上偏差;Fs=∑Zs-∑Jx 1

封闭环的下偏差;Fx=∑Zx-∑Js 2

封闭环的公差;&F=∑&Z-∑&J 3

F;封闭环公称尺寸

Z;增环公称尺寸

J;减环公称尺寸

S:代表上偏差

X:代表下偏差

据以上理论举两例如下;

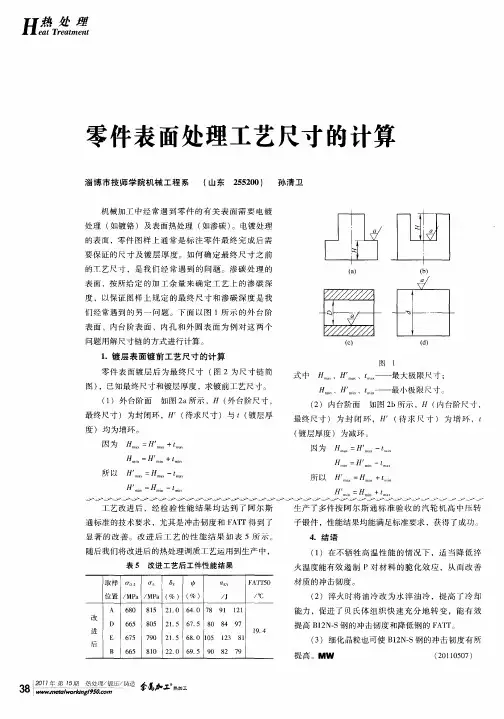

例1：小松压力机E2S400-MB中滑块部的承压套，材料45#，其局部示意图如图1：点划线部分必须镀硬铬，镀层厚度0.03~0.05mm，所以机加时就需要给出万

能磨磨至的最终量即镀前尺寸（抛光一般不影响尺寸）。

1．画出尺寸链，以半径画，这里Z2(未知)，Z1（+0.03/+0.05）(镀层)，F=132.5(-0.028/-0.054)

2．确定增环，减环，封闭环 Z1、Z2为增环，F为封闭环

3．公称尺寸:F=Z1+Z2 Z2=F-Z1=132.5-0=132.5

4．上下偏差;由式1、2：Fs=∑Zs-∑Jx 即-0.028=Z2s+0.05 得;Z2s=-0.078

Fx=∑Zx-∑Js 即 Z2x=-0.084

5.由上知;镀前尺寸为：Z2=132.5(-0.078/-0.084) 即镀前尺寸为;265(-0.156/-0.168) ,所以265f7(-0.056/-0.108)镀前应磨至265(-0.156/-0.168)
