常用的防雷典型电路
电路三级防雷设计

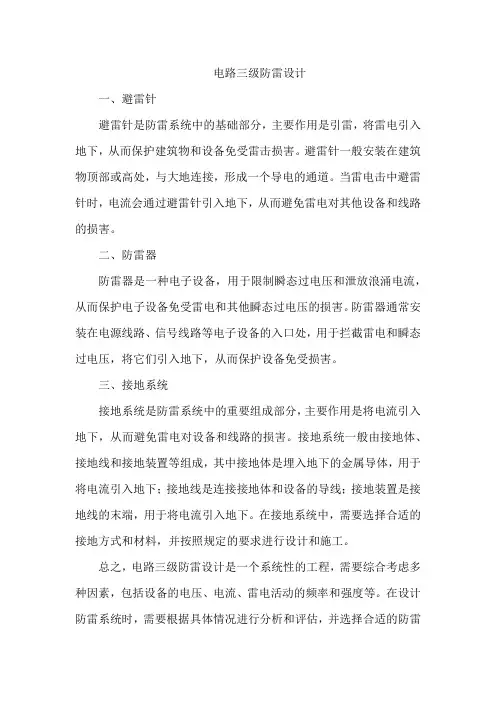

电路三级防雷设计
一、避雷针
避雷针是防雷系统中的基础部分，主要作用是引雷，将雷电引入地下，从而保护建筑物和设备免受雷击损害。
避雷针一般安装在建筑物顶部或高处，与大地连接，形成一个导电的通道。
当雷电击中避雷针时，电流会通过避雷针引入地下，从而避免雷电对其他设备和线路的损害。
二、防雷器
防雷器是一种电子设备，用于限制瞬态过电压和泄放浪涌电流，从而保护电子设备免受雷电和其他瞬态过电压的损害。
防雷器通常安装在电源线路、信号线路等电子设备的入口处，用于拦截雷电和瞬态过电压，将它们引入地下，从而保护设备免受损害。
三、接地系统
接地系统是防雷系统中的重要组成部分，主要作用是将电流引入地下，从而避免雷电对设备和线路的损害。
接地系统一般由接地体、接地线和接地装置等组成，其中接地体是埋入地下的金属导体，用于将电流引入地下；接地线是连接接地体和设备的导线；接地装置是接地线的末端，用于将电流引入地下。
在接地系统中，需要选择合适的接地方式和材料，并按照规定的要求进行设计和施工。
总之，电路三级防雷设计是一个系统性的工程，需要综合考虑多种因素，包括设备的电压、电流、雷电活动的频率和强度等。
在设计防雷系统时，需要根据具体情况进行分析和评估，并选择合适的防雷
方案和技术，以达到保护设备和人员的安全的目的。
35kV架空线路的防雷保护技术
35kV架空线路的防雷保护技术措施0 前言农网35kV线路分布很广，雷雨季节遭受雷击机会很多。
线路遭受雷击有三种情况：一是雷击于线路导线上，产生直击雷过电压；二是雷击避雷线后，反击到输电线上；三是雷击于线路附近或杆塔上，在输电线上产生感应过电压。
无论是直击雷过电压还是感应过电压，都使得导线上产生大量电荷，这些电荷以近于光的速度（每秒30万公里）向导线两边传播，这就是雷电进行波。
直击雷过电压，轻则引起线路绝缘子闪烙，从而引起线路单相接地或跳闸，重则引起绝缘子破裂、击穿、断线等事故，造成线路较长时间的供电中断。
雷电进行波顺线路侵入到变电站，威胁电气设备的绝缘，造成避雷器爆炸、主变压器绝缘损坏等事故，直接影响了变电站的安全运行。
为了提高供电的可靠性，减少因大气过电压造成的危害，对35kV架空线路应采取以下防雷保护措施。
1 选择典型的防雷保护接线防止35kV线路直击雷和进行波最有效的方法是架设避雷线。
但因雷击避雷线时，避雷线上产生的电位相当高，35kV线路的绝缘水平承受不了这个高电压，容易造成反击，同样会引起线路跳闸，同时避雷线线路造价又高，因此，35kV线路只在变电所进——出线段，根据变压器容量，架设1~2公里避雷线，以限制流进避雷器的雷电流和限制入侵波的陡度。
但变电所的阀型避雷器不允许通过太大的雷电流，一般不应超过5kA，再则通过阀型避雷器的雷电陡度也不允许太大，陡度太大亦即电压上升速度太快，会使避雷器来不及放电，使避雷器冲击电压提高，从而作用在被保护物的电压也提高了，这就容易破坏设备的绝缘。
为了降低侵入波的峰值和陡度，35kV线路除架设避雷线外，限制侵入波峰值的办法是在避雷线两端杆塔上还加装管型避雷器或保护间隙。
为此，35kV线路和变电所要选择典型防雷保护接线，如图1所示：图1 变电站典型防雷保护接线图图中：HY5W2-52.7/134型氧化锌避雷器；GB1-2-GXS（35/2-10）型管型避雷器。
防雷电路设计规范PPT课件
22
第22页/共55页
防雷电路中的元器件—TSPD与PPTC
• 5 10/700us冲击电压：雷击时线缆上产生的感应雷过电压的模拟波形。用于设备端口过电压耐受水平测试 时用的波形，主要测试范围：建筑物外走线的信号线（如用户线类电缆）的测试。
2
第2页/共55页
术语和定义（3）
• 6 8/20us冲击电流：雷击时线缆上产生的感应过电流模拟波形，设备的雷击过电流耐受水平测试用标准 波形，主要用于通信设备的电源口、信号口、天馈口。
20
第20页/共55页
防雷电路中的元器件－电压钳位型瞬态抑制二极管（TVS）
TVS管设计要点： 1 TVS管的非线性特性比压敏电阻好，当通过TVS管的过电流增大时，TVS管的钳位电压上升速度比压
敏电阻慢，因此可以获得比压敏电阻更理想的残压输出。在很多需要精细保护的电子电路中，应用TVS管是 比较好的选择。TVS管的通流容量在限压型浪涌保护器中是最小的，一般用于最末级的精细保护，因其通流 量小，一般不用于交流电源线路的保护，直流电源的防雷电路使用TVS管时，一般还需要与压敏电阻等通流 容量大的器件配合使用。 TVS管便于集成，很适合在单板上使用。
4 TVS管的失效模式主要是短路。但当通过的过电流太大时，也可能造成TVS管被炸裂而开路。TVS管 的使用寿命相对较长。
21
第21页/共55页
防Байду номын сангаас电路中的元器件—TSPD与PPTC
基站电源防雷器(SPD)接线方式
3.3.2 在直流配电系统中分为正极与负极（V+-V-）、正极与 地线（V+-PE）、负极与地线（V--PE）之间等三种保护模式。
注：限压型SPD和具有限压特性的组合型SPD可用于任一保护模式。电压开关型SPD和具有 开关特性的组合型SPD因存 在尚待进一步研究的续流遮断能力及其试验方法问题，不宜在除N-PE外的其它保护模 式中推广使用
是防雷箱的残压。
➢假设通过防雷箱的雷电流为20KA：
➢防雷箱的残压为1500V
➢L1的残压＝L1*di/dt＝1uH*20KA/10uS＝2KV
➢L2的残压＝L2*di/dt＝5uH*20KA/10uS＝10KV
➢则最终开关电源交流输入侧得到的剩余电压（残压）＝2＋1.5＋10KV＝13.5KV。
➢远远大于防雷箱的1500V电压，也远远超过开关电源2500V的耐压，结果失去了防雷的保护效果，
基站电源（380V/220V）防雷器 （SPD）接线方式
2021/10/10
1
防雷器图例及接线方式要求
局站防雷接地设计5098-2005第9.2.4条规定 局20站21防/10雷/10接地设计5098-2005第9.2.7条规定，凯文接线会造成供电系统中断要慎用 2
什么是SPD（SPD介述）
▪ SPD这一名词英语全称是surge protectiye device其译意为电涌保护器，是限制雷电反 击、侵入波、雷电感应和操作过电压而产生的瞬时过电压和泄放电涌电流（沿线路传 送的电流、电压或功率的暂态波。其特性是先快速上升后缓慢下降）的器件。
b) 另一种是TT系统，对于TT系统供电方式必须选用3+1模式 的SPD。
以上内容在《通信局站在用防雷系统技术要求和检测方法》 中已经给予了详细讲解，因此不再赘述。
常见的8种防护电路中的元器件认识

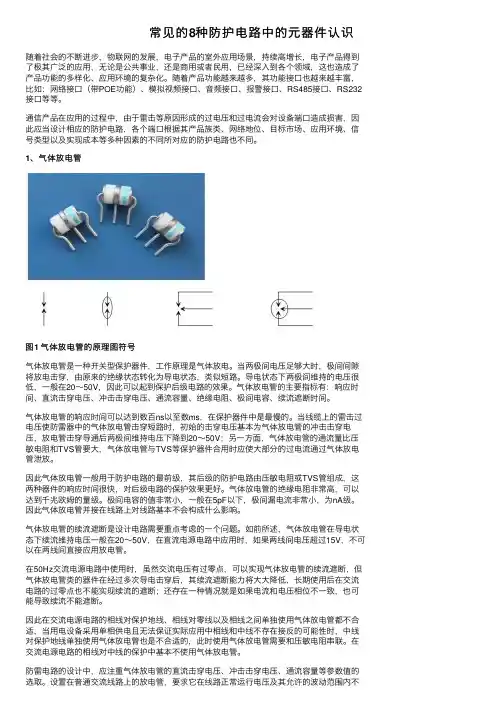

常见的8种防护电路中的元器件认识随着社会的不断进步，物联⽹的发展，电⼦产品的室外应⽤场景，持续⾼增长，电⼦产品得到了极其⼴泛的应⽤，⽆论是公共事业，还是商⽤或者民⽤，已经深⼊到各个领域，这也造成了产品功能的多样化、应⽤环境的复杂化。
随着产品功能越来越多，其功能接⼝也越来越丰富，⽐如：⽹络接⼝（带POE功能）、模拟视频接⼝、⾳频接⼝、报警接⼝、RS485接⼝、RS232接⼝等等。
通信产品在应⽤的过程中，由于雷击等原因形成的过电压和过电流会对设备端⼝造成损害，因此应当设计相应的防护电路，各个端⼝根据其产品族类、⽹络地位、⽬标市场、应⽤环境、信号类型以及实现成本等多种因素的不同所对应的防护电路也不同。
1、⽓体放电管图1 ⽓体放电管的原理图符号⽓体放电管是⼀种开关型保护器件，⼯作原理是⽓体放电。
当两极间电压⾜够⼤时，极间间隙将放电击穿，由原来的绝缘状态转化为导电状态，类似短路。
导电状态下两极间维持的电压很低，⼀般在20～50V，因此可以起到保护后级电路的效果。
⽓体放电管的主要指标有：响应时间、直流击穿电压、冲击击穿电压、通流容量、绝缘电阻、极间电容、续流遮断时间。
⽓体放电管的响应时间可以达到数百ns以⾄数ms，在保护器件中是最慢的。
当线缆上的雷击过电压使防雷器中的⽓体放电管击穿短路时，初始的击穿电压基本为⽓体放电管的冲击击穿电压，放电管击穿导通后两极间维持电压下降到20～50V；另⼀⽅⾯，⽓体放电管的通流量⽐压敏电阻和TVS管要⼤，⽓体放电管与TVS等保护器件合⽤时应使⼤部分的过电流通过⽓体放电管泄放。
因此⽓体放电管⼀般⽤于防护电路的最前级，其后级的防护电路由压敏电阻或TVS管组成，这两种器件的响应时间很快，对后级电路的保护效果更好。
⽓体放电管的绝缘电阻⾮常⾼，可以达到千兆欧姆的量级。
极间电容的值⾮常⼩，⼀般在5pF以下，极间漏电流⾮常⼩，为nA级。
因此⽓体放电管并接在线路上对线路基本不会构成什么影响。
防雷接地系统布置简图
说明：利用φ8基础钢筋焊接成闭合电气回路，与图中“”所标位置的构造柱内四根φ14主筋相连接，作为避雷引下线，连接处作为接地电阻测试点，共4处。
防雷接地系统布置简图
单位名称
********煤业有限公司
测试点
测试点
避雷针
接地极
办公楼防雷接地系统布置图
说明：利用φ8圆钢形成闭合电气回路，与φ12圆钢的避雷针连接。用两根40×4㎜的镀锌扁钢作为引下线，并与接地极连接。每根引下线在+0.6M设置接地电阻测试点，共2处。
避雷针
宿舍楼防雷接ห้องสมุดไป่ตู้布置图
说明：利用一路φ8基础钢筋焊接成闭合电气回路，与图中“”所标位置的构造柱内四根φ14主筋相连接，作为避雷引下线，连接处作为接地电阻测试点，共4处。
常用防雷保护电路大全
防雷器基本电路图目录一、交流电源防雷器（一）单相并联式防雷器（电路一～电路三） 1～3（二）三相并联式防雷器（电路一～电路三）4～6（三）单相串联式防雷器（通用安全保护电路）7（四）三相串联式防雷器（通用安全保护电路）8二、通信机房用直流电源防雷器（一）并联式防雷器1、正极接地（–48V）直流电源 92、负极接地（＋24V）直流电源 103、正负对称（±110V）直流电源 11 （二）串联式防雷器1、正极接地（–48V）直流电源 122、负极接地（＋24V）直流电源 133、正负对称（±110V）直流电源 14三、通用二级信号防雷器（一）双绞线型信号电路通用电路一～通用电路五 15～19 （二）同轴线型信号电路（1）外导体接地电路（通用电路一～通用电路三） 20～22 （2）外导体不接地电路（通用电路一～通用电路二） 23～24 （三）提高传输频率/速率的方法25四、小功率电源变压器或开关电源保护电路（电路一～电路三）26～28五、通讯电子设备的保护电路（电路一～电路三）29～31六、直流电源与信号同传的保护电路32七、信号电路的双重二级保护方式33八、检测/控制电路的保护（接地、不接地）34～35九、单级信号防雷器1、只用玻璃放电管的保护电路 362、只用半导体过压保护器的保护电路 373、只用TVS管的保护电路 384、复合单级保护电路 39十、天馈防雷器1、单级电路天馈防雷器 402、二级电路天馈防雷器 413、三级电路天馈防雷器 42 十一、防静电保护器 43（一）单相并联式防雷器电路一：最简单的电路600V。
当要求的通流容量≤3KA时，可以用玻璃放电管代替。
4、压敏电阻和气体放电管都必须按冲击10次以上的降额值计算通流容量（压敏电阻为一次冲击通流容量的三分之一左右，气体放电管为最大通流容量的一半左右）。
（一）单相并联式防雷器电路二：较安全的电路说明：1、优点：采用复合对称电路，共模、差模全保护， L、N可以随便接，正常工作时无漏电流，可延长器件使用寿命，由于陶瓷气体放电管失效模式大多为开路，不易引起火灾。
防雷电路开关电源防雷电路设计方案
防雷电路开关电源防雷电路设计方案雷击浪涌分析最常见旳电子设备危害不是由于直接雷击引起旳，而是由于雷击发生时在电源和通讯线路中感应旳电流浪涌引起旳。
首先由于电子设备内部构造高度集成化(VLSI芯片)，从而导致设备耐压、耐过电流旳水平下降，对雷电(包括感应雷及操作过电压浪涌)旳承受能力下降，另首先由于信号来源途径增多，系统较此前更轻易遭受雷电波侵入。
浪涌电压可以从电源线或信号线等途径窜入电脑设备，我们就这两方面分别讨论：1)电源浪涌电源浪涌并不仅源于雷击，当电力系统出现短路故障、投切大负荷时都会产生电源浪涌，电网绵延千里，不管是雷击还是线路浪涌发生旳几率都很高。
当距你几百公里旳远方发生了雷击时，雷击浪涌通过电网光速传播，通过变电站等衰减，到你旳电脑时也许仍然有上千伏，这个高压很短，只有几十到几百个微秒，或者局限性以烧毁电脑，不过对于电脑内部旳半导体元件却有很大旳损害，正象旧音响旳杂音比新旳要大是由于内部元件受到损害同样，伴随这些损害旳加深，电脑也逐渐变旳越来越不稳定，或有也许导致您重要数据旳丢失。
美国GE企业测定一般家庭、饭店、公寓等低压配电线(110V)在10000小时(约一年零两个月)内在线间发生旳超过原工作电压一倍以上旳浪涌电压次数到达800余次，其中超过1000V旳就有300余次。
这样旳浪涌电压完全有也许一次性将电子设备损坏。
2)信号系统浪涌信号系统浪涌电压旳重要来源是感应雷击、电磁干扰、无线电干扰和静电干扰。
金属物体(如电话线)受到这些干扰信号旳影响，会使传播中旳数据产生误码，影响传播旳精确性和传播速率。
排除这些干扰将会改善网络旳传播状况。
基于以上旳技术缺陷和状况，本文根据实际使用设计了一种基于压敏电阻和陶瓷气体放电管旳单相并联式抗雷击浪涌旳开关电源电路。
防雷击浪涌电路旳设计本文所设计旳是一种基于压敏电阻和陶瓷气体放电管旳单相并联式抗雷击浪涌电路，并将其应用到仪表旳开关电源上。
整个电路包括防雷电路和开关电源电路，其中防雷电路采用3个压敏电阻和一种陶瓷气体放电管构成复合式对称电路，共模、差摸全保护。
常用防雷二极管原理应用特性文摘
TVS瞬态电压抑制二极管原理应用特性瞬态抑制二极管(TVS)又叫钳位型二极管，是目前国际上普遍使用的一种高效能电路保护器件，它的外型与普通二极管相同，但却能吸收高达数千瓦的浪涌功率，它的主要特点是在反向应用条件下，当承受一个高能量的大脉冲时，其工作阻抗立即降至极低的导通值，从而允许大电流通过，同时把电压钳制在预定水平，其响应时间仅为10-12毫秒，因此可有效地保护电子线路中的精密元器件。
TVS允许的正向浪涌电流在TA＝250C，T＝10ms条件下，可达50～200A。
双向TVS 可在正反两个方向吸收瞬时大脉冲功率，并把电压钳制到预定水平，双向TVS 适用于交流电路，单向TVS一般用于直流电路。
可用于防雷击、防过电压、抗干扰、吸收浪涌功率等，是一种理想的保护器件。
耐受能力用瓦特(W)表示。
TVS器件的主要电参数（1）击穿电压V(BR)器件在发生击穿的区域内，在规定的试验电流I(BR)下，测得器件两端的电压称为击穿电压，在此区域内，二极管成为低阻抗的通路。
（2）最大反向脉冲峰值电流IPP在反向工作时，在规定的脉冲条件下，器件允许通过的最大脉冲峰值电流。
IPP与最大钳位电压VC(MAX)的乘积，就是瞬态脉冲功率的最大值。
使用时应正确选取TVS，使额定瞬态脉冲功率PPR大于被保护器件或线路可能出现的最大瞬态浪涌功率。
TVS二极管的分类TVS器件可以按极性分为单极性和双极性两种，按用途可分为各种电路都适用的通用型器件和特殊电路适用的专用型器件。
如：各种交流电压保护器、4~200mA电流环保器、数据线保护器、同轴电缆保护器、电话机保护器等。
若按封装及内部结构可分为：轴向引线二极管、双列直插TVS阵列（适用多线保护）、贴片式、组件式和大功率模块式等。
TVS二极管的应用目前已广泛应用于计算机系统、通讯设备、交/直流电源、汽车、电子镇流器、家用电器、仪器仪表（电度表）、RS232/422/423/485、I/O、LAN、ISDN、ADSL、USB、MP3、PDAS、GPS、CDMA、GSM、数字照相机的保护、共模/差模保护、RF耦合/IC驱动接收保护、电机电磁波干扰抑制、声频/视频输入、传感器/变速器、工控回路、继电器、接触器噪音的抑制等各个领域。
6个实例电路，详解雷击浪涌的防护
6个实例电路，详解雷击浪涌的防护1、电子设备雷击浪涌抗扰度试验标准电子设备雷击浪涌抗扰度试验的国家标准为GB/T17626.5（等同于国际标准IEC61000-4-5 ）。
标准主要是模拟间接雷击产生的各种情况：（1）雷电击中外部线路，有大量电流流入外部线路或接地电阻，因而产生的干扰电压。
（2）间接雷击（如云层间或云层内的雷击）在外部线路上感应出电压和电流。
（3）雷电击中线路邻近物体，在其周围建立的强大电磁场，在外部线路上感应出电压。
（4）雷电击中邻近地面，地电流通过公共接地系统时所引进的干扰。
标准除了模拟雷击外，还模拟变电所等场合，因开关动作而引进的干扰（开关切换时引起电压瞬变），如：（1）主电源系统切换时产生的干扰（如电容器组的切换）。
（2）同一电网，在靠近设备附近的一些较小开关跳动时的干扰。
（3）切换伴有谐振线路的晶闸管设备。
（4）各种系统性的故障，如设备接地网络或接地系统间的短路和飞弧故障。
标准描述了两种不同的波形发生器：一种是雷击在电源线上感应生产的波形；另一种是在通信线路上感应产生的波形。
这两种线路都属于空架线，但线路的阻抗各不相同：在电源线上感应产生的浪涌波形比较窄一些（50uS），前沿要陡一些（1.2uS）；而在通信线上感应产生的浪涌波形比较宽一些，但前沿要缓一些。
后面我们主要以雷击在电源线上感应生产的波形来对电路进行分析，同时也对通信线路的防雷技术进行简单介绍。
2、模拟雷击浪涌脉冲生成电路的工作原理上图是模拟雷电击到配电设备时，在输电线路中感应产生的浪涌电压，或雷电落地后雷电流通过公共地电阻产生的反击高压的脉冲产生电路。
4kV时的单脉冲能量为100焦耳。
图中Cs是储能电容（大约为10uF，相当于雷云电容）；Us为高压电源；Rc为充电电阻；Rs为脉冲持续时间形成电阻（放电曲线形成电阻）；Rm为阻抗匹配电阻Ls为电流上升形成电感。
雷击浪涌抗扰度试验对不同产品有不同的参数要求，上图中的参数可根据产品标准要求不同，稍有改动。
LED路灯电源之防雷攻略与防雷击电路设计方案
LED路灯电源之防雷攻略与防雷击电路设计方案电源防雷是在LED路灯的使用中面临的一个重要问题。
由于灯杆顶端高出地面，很容易遭受雷电的攻击，因此LED路灯电源必须具有防雷击的能力，以确保其正常运行。
本文将介绍一些LED路灯电源防雷攻略，并提出一些防雷击电路设计方案。
LED路灯电源的防雷攻略第一步：合理的灵敏度级别防雷击技术通常分为几个灵敏度级别。
在选择LED路灯电源时，应优先选择符合具体需求的最低灵敏度级别，以避免因性能过高导致成本居高不下。
第二步：采用双继电器串联的设计在LED路灯电源电路内，继电器的作用是控制灯的开关。
通过使用两个继电器，可以大大提高防雷击能力。
这种设计不仅能减少雷电冲击的压力，还能防止瞬间断电时灯芯损坏等问题。
第三步：选用合适的封装材料LED路灯电源的封装材料应具备良好的防水和防尘能力，这样才能保证电源在运行期间的稳定性。
而且，如果在电路板的制作过程中采用了防静电材料，还可以极大地提高电路板的抗雷击能力。
第四步：选择有保护电路的LED电源现在市场上的LED路灯电源基本都配备了保护电路，能够在遭受雷击时自动保护路灯电源，从而减少损失。
在选择LED路灯电源时，应优先选择具有此类保护电路的产品。
第五步：消除地间电压在LED路灯的使用中，地间电压会导致灯泡频繁损坏，因此要想有效的防止雷击，就必须采取消除地间电压的措施，例如连接防雷带等。
防雷击电路设计方案方案一：三重保障此方案包括三方面的保障措施：•采用单个电源之外还增加一个备用电源，当单个电源遭受雷击时，能够及时切换至备用电源。
•在电源的整体布局上，增加屏蔽隔离设计，试图将供电整个流程与其他因素切断接触。
•增加并联电容，使得光电转换以及治理电流顺利通过，从而一定程度上防止雷击。
方案二：GIS变压器的实现由于GIS变压器具备防雷击的能力，因此采用变压器的过程，也被认为是一种高效的防雷攻略。
在LED路灯的电源设计中，也可以考虑是否使用GIS变压器。
列举常用防雷元件
列举常用防雷元件
随着现代电子技术的不断发展，电子设备的使用越来越广泛，而雷电等自然灾害也时常发生，给电子设备带来了极大的威胁。
为了保护电子设备的安全稳定运行，人们研发出了各种防雷元件。
下面列举一些常用的防雷元件。
1. 避雷针
避雷针是一种常见的防雷元件，它是通过将针尖放置在建筑物的高处，使得雷电在针尖处放电，从而保护建筑物内部的电子设备。
避雷针的原理是利用针尖的尖锐形状和高处的位置，使得雷电在针尖处放电，从而避免了雷电对建筑物的损害。
2. 避雷器
避雷器是一种常用的防雷元件，它是通过将电压调整到一个安全范围内，从而保护电子设备。
避雷器的原理是利用电阻、电容等元件，将电压调整到一个安全范围内，从而保护电子设备不受雷电的影响。
3. 防雷插座
防雷插座是一种常用的防雷元件，它是通过将电压调整到一个安全范围内，从而保护电子设备。
防雷插座的原理是利用电阻、电容等元件，将电压调整到一个安全范围内，从而保护电子设备不受雷电的影响。
4. 防雷电缆
防雷电缆是一种常用的防雷元件，它是通过在电缆中加入防雷元件，从而保护电子设备。
防雷电缆的原理是利用电阻、电容等元件，将电压调整到一个安全范围内，从而保护电子设备不受雷电的影响。
防雷元件是保护电子设备的重要手段，不同的防雷元件有不同的原理和适用范围，我们应该根据实际情况选择合适的防雷元件，以保护电子设备的安全稳定运行。
防雷器电路设计
防雷器电路设计双线不接地的传输电路和有接地线的双线或多线传输电路中，采用不同的防雷元器件构成的各种不同的两级信号防雷器和单级信号防雷器的电路形式与元器件选型原则。
一、防雷元器件的性能特点开关元件类正常工作时，开关元件是断开的；当雷击浪涌来的时候，开关元件导通，将浪涌电流泄放到大地，从而保护了电子设备免受浪涌冲击损坏。
开关元件类有陶瓷气体放电管、玻璃放电管（强效放电管）、半导体过压保护器（半导体放电管、固体放电管）三种类型。
它们的优点是：①击穿（导通）前相当于开路，电阻很大，几乎没有漏电流；②击穿（导通）后相当于短路，可通过很大的电流，压降很小；③脉冲通流容量（峰值电流）大：陶瓷气体放电管的8/20μs波峰值电流常用的有5kA、10kA、20kA等几种（当然还有更大的，达100kA以上），10/1000μs波峰值电流在几十至几百A之间；玻璃放电管的8/20μs波峰值电流现有500A、1kA、3kA三种；半导体过压保护器的10/1000μs波峰值电流在几十至上百A之间。
④除了个别半导体过压保护器外，它们都具有双向对称特性。
⑤陶瓷气体放电管和玻璃放电管的电容都很小，在3pF以下。
⑥玻璃放电管和半导体过压保护器的响应速度都很快，在ns量级。
⑦玻璃放电管的击穿电压可以做得很高，最高的达5kV。
⑧半导体过压保护器的击穿电压可以做得很准确。
它们的缺点分别是：陶瓷气体放电管：①由于气体电离需要一定的时间，所以响应速度较慢，反应时间一般为0.2～0.3μs(200～300ns),最快也就是0.1μs(100ns)左右，在它未导通前，会有一个幅度较大的尖脉冲漏过去。
②击穿电压一致性较差，分散性较大，一般为±20%。
③击穿电压只有几个特定值。
玻璃放电管和半导体过压保护器：①通流容量较陶瓷气体放电管小得多。
②击穿电压尚未形成系列值。
③玻璃放电管击穿电压分散性较大，为±20%。
④半导体过压保护器电容较大，有几十至几百pF。
信号设备防雷原理图
1、工频电源防雷保安器原理图
2、并联型单相电源防雷箱安装原理图
3、三相主备电源防雷箱原理图
4、三相主备电源防雷保安箱原理图
5、25HZ相敏轨道电路防雷保安器配置原理图
说明:
1)站内电码化发码区段的电压可达300V，选用防雷保安器时要
考虑该因素。
2)防雷保安器单元为纵、横向防护，可热插拔，故障模式为开路。
3)各种轨道电路进入信号楼的线路，在分线盘处必须采取纵向和
横向防护。
4)室内接收设备的防雷保安器单元为串联型，防雷元件的选择按
低电压考虑，可热插拔。
6、进站信号机的点灯电路在分线盘的防雷保安器配置原理图
7、Zpw-2000A自动闭塞分区防雷保安器配置原理图
8、移频轨道电路（区间、站内及接近区段）防雷保安器配置原理图
9、横向、纵向、纵横向防护原理图。
避雷器电路及说明
避雷器电路及说明
目录•信号用避雷器
1)RS485/232等通讯协议端口防雷器
2)RJ45端口防雷器
3) RJ11端口防雷器
4)视频端口防雷器
5)信号用避雷器电路说明
•AC电源用避雷器
1) AC大电压电源防雷器
2) AC24V电压电源防雷器
3)电源用避雷器电路说明及组合避雷器说明
RS485/232等通讯协议端口防雷器
RJ45端口防雷器
RJ11端口防雷器
注：ESD或者TVS的选择要根据此RJ11端口是传输多高的速率来选择其电容值，根据其工作电压来选择它的钳位电压，目前市面上大概有27V和180V两种RJ11防雷器。
视频端口防雷器
信号用避雷器电路说明
以上信号口的避雷器适合使用于布有地的产品上使用，这些电路的方案依据国际电信联盟标准ITU-T K.21.采用两级防护理念,均同可通过雷击浪涌10/700μS差共模6kV测试.
AC大电压电源防雷器
注：AC220V的电源MOV选择如14D561K，放电管选择8G600L；AC110V的电源MOV可选择如14D271K，放电管8G230L。
电源用避雷器电路说明
以上电源口的避雷器适合使用于民用设备使用，这些电路的方案依据国际电工委员会标准IEC61000-4-5.,均可通过1.2/50μS ,8/20μS 综合波差共模10kV,5kA测试.
组合避雷器说明
组合避雷器只需将不同避雷器的地连接一起就可以组成各种组合的避雷器,需要注意的是各板之间的地线连接线越短越好.
注:由于最近忙于展会,有些器件我给出了主要参数,就麻烦那边的采购找一下型号了,谢谢!。
防雷系统保护图
供电系统的种类IT供电系统系指电源侧中性点不接地，而电气设备的金属外壳采取保护接地的供电系统。
TT供电系统系指电源侧中性点直接接地，而电气设备的金属外壳采取保护接地的供电系统。
TN供电系统系指电源侧中性点直接接地，而电气设备的金属外壳与电源系统中保护零线(PE或PEN)直接电气连接的供电系统。
TN—C供电系统系指电气设备的工作零线和保护零线功能合一的供电系统，即三相四线制供电系统TN—S供电系统系指电气设备的工作零线和保护零线功能分开的供电系统，即三相五线制供电系统。
TN—C—S供电系统系指电气设备的工作零线和保护零线在整个供电系统中，一部分功能合一，一部分分开的供电系统，即由三相四线制供电系统变为局部的三相五线制供电系统。
附录I：I-1供电系统的种类IT供电系统系指电源侧中性点不接地，而电气设备的金属外壳采取保护接地的供电系统。
TN供电系统系指电源侧中性点直接接地，而电气设备的金属外壳与电源系统中保护零线(PE或PEN)直接电气连接的供电系统。
TN—C供电系统系指电气设备的工作零线和保护零线功能合一的供电系统，即三相四线制供电系统TN—S供电系统系指电气设备的工作零线和保护零线功能分开的供电系统，即三相五线制供电系统。
TN—C—S供电系统系指电气设备的工作零线和保护零线在整个供电系统中，一部分功能合一，一部分分开的供电系统，即由三相四线制供电系统变为局部的三相五线制供电系统。
I-2供电系统中电涌保护器（SPD）示意图（1）IT系统过电压保护方式（2）TT系统过电压保护方式（一）（3）TT系统过电压保护方式（二）（4）TN—S系统过电压保护方式（5）TN—C—S系统过电压保护方式I-3信息系统电涌保护器（SPD）安装示意图（1）程控电话系统过电压保护方式（2）计算机系统过电压保护方式（3）计算机局域网系统过电压保护方式（4）数据通讯系统过电压保护方式（5）保安闭路监视系统过电压保护方式（6）火灾报警及联动系统过电压保护方式（7）广播系统过电压保护方式（8）移动通讯基站电压保护方式（9）电视共用天线系统过电压保护方式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
防雷器基本电路图目录一、交流电源防雷器（一）单相并联式防雷器（电路一～电路三） 1～3（二）三相并联式防雷器（电路一～电路三）4～6（三）单相串联式防雷器（通用安全保护电路）7（四）三相串联式防雷器（通用安全保护电路）8二、通信机房用直流电源防雷器（一）并联式防雷器1、正极接地（–48V）直流电源 92、负极接地（＋24V）直流电源 103、正负对称（±110V）直流电源 11 （二）串联式防雷器1、正极接地（–48V）直流电源 122、负极接地（＋24V）直流电源 133、正负对称（±110V）直流电源 14三、通用二级信号防雷器（一）双绞线型信号电路通用电路一～通用电路五 15～19 （二）同轴线型信号电路（1）外导体接地电路（通用电路一～通用电路三） 20～22 （2）外导体不接地电路（通用电路一～通用电路二） 23～24 （三）提高传输频率/速率的方法25四、小功率电源变压器或开关电源保护电路（电路一～电路三）26～28五、通讯电子设备的保护电路（电路一～电路三）29～31六、直流电源与信号同传的保护电路32七、信号电路的双重二级保护方式33八、检测/控制电路的保护（接地、不接地）34～35九、单级信号防雷器1、只用玻璃放电管的保护电路 362、只用半导体过压保护器的保护电路 373、只用TVS管的保护电路 384、复合单级保护电路 39十、天馈防雷器1、单级电路天馈防雷器 402、二级电路天馈防雷器 413、三级电路天馈防雷器 42 十一、防静电保护器 43（一）单相并联式防雷器电路一：最简单的电路600V。
当要求的通流容量≤3KA时，可以用玻璃放电管代替。
4、压敏电阻和气体放电管都必须按冲击10次以上的降额值计算通流容量（压敏电阻为一次冲击通流容量的三分之一左右，气体放电管为最大通流容量的一半左右）。
（一）单相并联式防雷器电路二：较安全的电路说明：1、优点：采用复合对称电路，共模、差模全保护， L、N可以随便接，正常工作时无漏电流，可延长器件使用寿命，由于陶瓷气体放电管失效模式大多为开路，不易引起火灾。
缺点：万一压敏电阻和陶瓷气体放电管都短路失效时还有可能起火。
2、压敏电阻的压敏电压值参照下表选取（选压敏电压高一点的更安全、耐用，故障率低，但残压略高）；根据通流容量要求选择外形尺寸和封装形式，或采用几个压敏600V。
当要求的通流容量≤3KA时，可以用玻璃放电管代替。
4、压敏电阻和气体放电管都必须按冲击10次以上的降额值计算通流容量（压敏电阻为一次冲击通流容量的三分之一左右，气体放电管为最大通流容量的一半左右）。
（一）单相并联式防雷器电路三：通用的安全保护电路℃℃合。
最好再串联一个工频保险丝以防工频过电压瞬间击穿压敏电阻起火。
4、陶瓷气体放电管的通流容量根据要求的通流容量选择，直流击穿电压为470V～600V。
当要求的通流容量≤3KA时，可以用玻璃放电管代替。
5、压敏电阻和气体放电管都必须按冲击10次以上的降额值计算通流容量（压敏电阻为一次冲击通流容量的三分之一左右，气体放电管为最大通流容量的一半左右）。
（二）三相并联式防雷器电路一：最简单的电路说明：1、优点：采用“3+1”电路，电路简单，三相全保护。
缺点：压敏电阻短路失效后易引起火灾。
最好在每个压敏电阻上串联一个工频保险丝以防压敏电阻短路起火。
2、压敏电阻的压敏电压值参照下表选取（选压敏电压高一点的更安全、耐用，故障率低，但残压略高）；根据通流容量要求选择外形尺寸和封装形式，或采用几个压敏电阻并联（如图所示为每相两个压敏电阻并联，应挑选压敏电压值相近的并联，以延长600V。
当要求的通流容量≤3KA时，可以用玻璃放电管代替。
4、压敏电阻和气体放电管都必须按冲击10次以上的降额值计算通流容量（压敏电阻为一次冲击通流容量的三分之一左右，气体放电管为最大通流容量的一半左右）。
（二）三相并联式防雷器电路二：较安全的电路说明：1、优点：采用“3+1”电路，三相全保护，正常工作时无漏电流，可延长器件使用寿命，由于陶瓷气体放电管失效模式大多为开路，不易引起火灾。
缺点：万一压敏电阻和陶瓷气体放电管都短路失效时还有可能引起火灾。
2、压敏电阻的压敏电压值参照下表选取（选压敏电压高一点的更安全、耐用，故障率低，但残压略高）；根据通流容量要求选择外形尺寸和封装形式，或采用几个压敏电阻并联（如图所示为每相两个压敏电阻并联，应挑选压敏电压值相近的并联，以延长600V。
当要求的通流容量≤3KA时，可以用玻璃放电管代替。
4、压敏电阻和气体放电管都必须按冲击10次以上的降额值计算通流容量（压敏电阻为一次冲击通流容量的三分之一左右，气体放电管为最大通流容量的一半左右）。
（二）三相并联式防雷器电路三：通用的安全保护电路说明：1、优点：采用“3+1”电路，三相全保护，安全，压敏电阻短路失效后能与电路脱离，一般不会引起火灾。
2、压敏电阻的压敏电压值参照下表选取（选压敏电压高一点的更安全、耐用，故障率低，但残压略高）；根据通流容量要求选择外形尺寸和封装形式，或采用几个压敏电阻并联（如图所示为每相两个压敏电阻并联，应挑选压敏电压值相近的并联，每个压℃℃合。
最好再串联一个工频保险丝以防工频过电压瞬间击穿压敏电阻起火。
4、陶瓷气体放电管的通流容量根据要求的通流容量选择，直流击穿电压为470V～600V。
当要求的通流容量≤3KA时，可以用玻璃放电管代替。
5、压敏电阻和气体放电管都必须按冲击10次以上的降额值计算通流容量（压敏电阻为一次冲击通流容量的三分之一左右，气体放电管为最大通流容量的一半左右）。
7一、交流电源防雷器（三）单相串联式防雷器单相通用安全保护电路：1、优点：采用两级复合对称电路，共模、差模全保护，残压低，L、N可以随便接，安全，压敏电阻短路失效后能与电路脱离，一般不会引起火灾。
2、压敏电阻的压敏电压值参照下表选取（选压敏电压高一点的更安全、耐用，故障率低，但残压略高）；根据通流容量要求选择外形尺寸和封装形式，或采用几个压敏电阻并联（如图所示第一级为m个压敏电阻并联，第二级为n个并联，应挑选压敏电压℃℃合。
最好再串联一个工频保险丝以防工频过电压瞬间击穿压敏电阻起火。
4、陶瓷气体放电管的通流容量根据要求的通流容量选择，直流击穿电压为470V～600V。
当要求的通流容量≤3KA时，可以用玻璃放电管代替。
5、压敏电阻和放电管都必须按冲击10次以上的降额值计算通流容量（压敏电阻为一次冲击通流容量的三分之一左右，放电管为最大通流容量的一半左右）。
6、串联电感为空心电感，电感量应≥20μH，导线直径应按负载电流计算。
8一、交流电源防雷器（四）三相串联式防雷器℃℃合。
最好再串联一个工频保险丝以防工频过电压瞬间击穿压敏电阻起火。
4、陶瓷气体放电管的通流容量根据要求的通流容量选择，直流击穿电压为470V～600V。
当要求的通流容量≤3KA时，可以用玻璃放电管代替。
5、压敏电阻和放电管都必须按冲击10次以上的降额值计算通流容量（压敏电阻为一次冲击通流容量的三分之一左右，放电管为最大通流容量的一半左右）。
6、串联电感为空心电感，电感量应≥20μH，导线直径应按负载电流计算。
（一）并联式直流电源防雷器1、正极接地（-48V）直流电源说明：1、压敏电阻在图上所标型号中选取（选压敏电压高一点的更安全、耐用，故障率低，但残压略高）；根据通流容量要求选择外形尺寸和封装形式，或采用几个压敏电阻并联（应挑选压敏电压相近的并联，每个压敏电阻都要单独串联温度保险管，以延长使用寿命和确保安全）。
2、温度保险管一般采用130℃～135℃、10A/250V的，应与压敏电阻有良好的热耦合。
最好再串联一个电流保险丝以防操作过电压瞬间击穿压敏电阻起火。
3、陶瓷气体放电管的通流容量根据要求的通流容量选择，直流击穿电压一般为90V。
当要求的通流容量≤3KA时，可以用玻璃放电管代替。
4、压敏电阻和气体放电管都必须按冲击10次以上的降额值计算通流容量（压敏电阻为一次冲击通流容量的三分之一左右，气体放电管为最大通流容量的一半左右）。
（一）并联式直流电源防雷器2、负极接地（+24V）直流电源说明：1、压敏电阻在图上所标型号中选取（选压敏电压高一点的更安全、耐用，故障率低，但残压略高）；根据通流容量要求选择外形尺寸和封装形式，或采用几个压敏电阻并联（应挑选压敏电压相近的并联，每个压敏电阻都要单独串联温度保险管，以延长使用寿命和确保安全）。
2、温度保险管一般采用130℃～135℃、10A/250V的，应与压敏电阻有良好的热耦合。
最好再串联一个电流保险丝以防操作过电压瞬间击穿压敏电阻起火。
3、陶瓷气体放电管的通流容量根据要求的通流容量选择，直流击穿电压一般为90V。
当要求的通流容量≤3KA时，可以用玻璃放电管代替。
4、压敏电阻和气体放电管都必须按冲击10次以上的降额值计算通流容量（压敏电阻为一次冲击通流容量的三分之一左右，气体放电管为最大通流容量的一半左右）。
（一）并联式直流电源防雷器3、正负对称直流电源说明：1、压敏电阻在图上所标型号中选取（选压敏电压高一点的更安全、耐用，故障率低，但残压略高），根据通流容量要求选择外形尺寸和封装形式，或采用几个压敏电阻并联（应挑选压敏电压相近的并联，每个压敏电阻都要单独串联温度保险管，以延长使用寿命和确保安全）。
2、温度保险管一般采用130℃～135℃、10A/250V的，应与压敏电阻有良好的热耦合。
最好再串联一个电流保险丝以防操作过电压瞬间击穿压敏电阻起火。
3、陶瓷气体放电管的通流容量根据要求的通流容量选择，直流击穿电压一般为150V。
当要求的通流容量≤3KA时，可以用玻璃放电管代替。
4、压敏电阻和气体放电管都必须按冲击10次以上的降额值计算通流容量（压敏电阻为一次冲击通流容量的三分之一左右，气体放电管为最大通流容量的一半左右）。
（二）串联式直流电源防雷器1、正极接地（-48V）直流电源说明：1、压敏电阻在图上所标型号中选取（压敏电压高的更安全、耐用，故障率低，但残压略高），根据通流容量要求选择外形尺寸和封装形式，要求通流容量I m大时，第一、二级可以如图所示分别用ｍ个、ｎ个压敏电阻并联（应挑选压敏电压相近的并联，每个压敏电阻都要单独串联温度保险管，以延长使用寿命和确保安全），按第一级I m1≥I m，第二级I m2≥（0.2～0.3）I m估算。
2、温度保险管一般采用130℃～135℃、10A/250V的，应与压敏电阻有良好的热耦合。
最好再串联一个电流保险丝以防操作过电压瞬间击穿压敏电阻起火。
3、第一个陶瓷气体放电管G1的通流容量根据要求的通流容量I m选择，第二个放电管G2可以参照第二级I m2选择。
4、压敏电阻和放电管都必须按冲击10次以上的降额值计算通流容量（压敏电阻为一次冲击通流容量的三分之一左右，放电管为最大通流容量的一半左右）。
