变频空调售后维修指南(玉、绿、凉系列)1、外机控制器简要介绍1.1 室外机控制器各单元电路示意1.2 室外控制器关键位置的测试方法1.2.1 15V/12V/5V 等电源的测试点及测试方法1.2.2 5V 和3.3V 电源的测试点及测试方法1.2.3 整流桥的测试点及测试方法1.2.4 IGBT 和IPM 模块的测试点及测试方法1.3 室外机控制器状态指示灯的识别方法外机控制器3 灯彼此独立,三灯采用亮1s 灭1s 的方式,也就是亮1s,灭1s 为闪烁一次。

当一个灯连续灭3s 的时候说明上一个计数周期结束,当重新开始亮后,表示下一个计数周期开始。

2、常见售后故障分析2.1 通讯故障(E6)故障点的确认方法(根据外机板三个指示灯的显示情况进行判断)2.1.1 三灯均不亮1、首先用万用表的交流电压档测试外机电器盒接线板上N(1)与3之间的电压,如果无电压则检测内机侧接线板是否有电,如果内机侧接线板没有电压则检查内机接线是否正确,否则更换内机控制器。

2、如室内机供电正常,则检查室外机的接线是否正确,是否存在接线错误或接线松脱的现象。

3、如果以上2种现象均不存在则可以直接更换外机控制器。

2.1.2 三灯中任意一个灯或多个灯常亮外机板出现三灯常亮,一般由于外机控制器上的主IC 没有工作,因此直接更换外机板。

2.1.3 只有红灯闪烁1、用万用表直流电压档测量C503 两端的电压,如果电压值在0~3.3V 之间,说明内机已经发送了信号只是外机没有接收到,可以直接更换外机板。

2、如果C503 两端的电压恒为高电平(3.3V 左右)或者恒为低电平(0V 左右)则可以用万用表的交流电压档测量外机接线板上的通讯线(2)对零线(N1)之间的电压,电压在0V 至20V 左右跳动说明内机有信号发送,外机没有接收到,属于外机故障,更换外机板。

如果没有变动,则说明内机根本没有发送信号或通讯线断路,检查通讯线或更换内机控制器。

2.2 外风机不运转交流风机的测试方法:拔出风机的红色线,棕色线,黑色线,然后用万用表的电阻档测试红、棕、黑3 线两两之间的电阻,一般为几百欧,否则为开路,则判定为风机坏。

格力空调维修资料(值得收藏)

格力空调维修资料(值得收藏)

格力空调维修资料(值得收藏)一:格力定频机器挂机的传感器的阻值比较小,也就是说比较精确,不过也是最容易坏的!常见故障就不说了!说2个不好查的:1制冷时20分钟左右压机停;2制热外风机不工作;很大可能都是室内管温问题![适用所有定频机]二:普通分体机,1:就是带灯箱的E1表现为一开机立刻停,除灯箱可以开以外别的功能都没有用。

[简单解决方法:将控制板的OVC线与零线短接,仍是E1为控制板坏,不显示E1那就是高压保护开关等断开]2:E3故障有的机器根本就没有低压保护开关,可是换了所有控制元件还是解决不了问题,原来是现在的很多控制板都是通用的,只要把控制板上的LPP线与零线短接就可以了!三:变频冷静王维修资料1 排气温度保护:当T排气高于115度时,压机停,小于90度压机停已达三分钟后恢复运行;2 防冻结保护:当T内管小于-1度,压机停,大于6度压机停已达三分钟恢复运行;3 过电流保护:当I总大于D时,压机停,外风机延时30秒停制冷时32机D=10A,25机D=8A;制热时32机D=13A,25机D=10A4 过负荷保护:当T管大于62度时,内风机按设定风速运行,压机停。

T管:制冷时是室外热交换器温度,制热时是室内热交换器温度。

5 室内,外故障显示:D1,D2,D3为内机灯,LED1[绿灯]LED2[红灯]LED3[黄灯]为外机灯。

A压机停且有故障时LED1亮;B室外环境温度有故障时LED3亮;C 室外管温有故障时LED2亮;D模块保护时LED1闪烁;E压机过载时LED2与LED3同时闪烁;F排气温度有故障时LED1,LED2,LED3全亮;G 室内D1压机运行时亮;H室内D2时通讯指示,正常时闪烁;I室内D3是感温包指示灯,有故障时闪烁。

6 功率模快:各线功能1号线:W相的负端控制信号;2号线:W的正端控制信号;3号线:V的负端控制信号;4号线:V正端控制信号;5号线:U的负端控制信号;6号线:U正端控制信号;7号线:地线;8号线;+5V线;9号线:+12V线;10号线:模块保护信号线[模块保护有:过热,过流,欠压保护,保护时模块有微秒极的信号输出]四:变频柜机E1-E5代码故障说明E1:压机过流,过热,排气过高,模块保护;E2:室内防冻结保护;E3:室内温度感温包开,短路;E4:室内管温开,短路;E5:室内外通讯故障。

格力空调维修技术

格力空调维修技术

格力空调维修技术第一篇:格力空调维修技术格力空调是国内知名的空调品牌之一,受到了广大用户的青睐。

然而,在使用过程中不可避免会出现各种问题,需要及时进行维修。

下面介绍一些常见的维修技术。

1.排水管堵塞空调使用过程中,需要通过排水管将水排出去,否则容易导致漏水。

如果排水管堵塞了,就需要进行清理。

通常可以用专门的清洗器或用编织袋包裹住节制阀转动,清除其中的污垢。

2.机组内部灰尘较多机组长时间使用后,会积累大量灰尘,导致散热效果变差,甚至无法正常工作。

这时需要拆开机组清洗内部灰尘。

需要注意的是,在清洗时,应先将电源切断,避免意外触电。

3.冷气不足出现冷气不足的情况,可以先检查室内和室外的风口是否正常,如果正常,再检查空调滤网是否过脏,导致空气流通不畅。

如何解决呢?需要拆下空调滤网进行清理,使空气能够顺畅流通。

4.室外机故障室外机故障时,需要进行维修。

如果是电路故障,可以进行线路检查和电气测量。

如果机械结构出了问题,就需要拆下机组进行检查和更换零件。

维修空调需要具备专业知识,需要注意安全。

如若自己不熟悉,最好请专业人员进行维修。

第二篇:格力空调维修技术2了解空调维修技术可以有效避免出现空气不流畅、漏水、制冷不足等问题,提高空调使用的效果。

接下来介绍几种常见的维修技术。

1. 安装调试安装调试是空调最基本的环节,也是避免之后的维修故障的第一步。

在安装调试过程中,需要注意的是室内机、室外机的距离、管道的走向,以及上电调试等。

2. 室内机漏水在空调使用过程中,可能出现室内机漏水的现象,这会对室内墙体产生一定的损坏。

导致漏水的原因可能是水阀不良,管路堵塞等。

需要检查过滤器是否有污垢,管路是否正常,以及水阀是否坏等问题。

3. 异响在空调使用过程中出现异响时,首先需要判断是由于哪个部分引起的。

如果是由于机械结构问题引起的异响,需要及时清洁和更换零部件;如果是由于管道缺陷,需要检查管道的走向、管道连接是否紧密等问题。

4. 安全问题任何维修工作都必须注意安全,特别是空调维修。

变频空调的维修方法

变频空调的维修方法

变频空调的维修方法

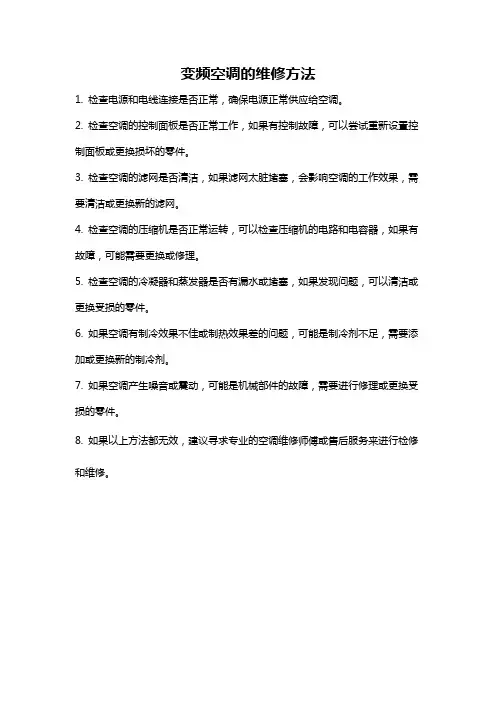

1. 检查电源和电线连接是否正常,确保电源正常供应给空调。

2. 检查空调的控制面板是否正常工作,如果有控制故障,可以尝试重新设置控制面板或更换损坏的零件。

3. 检查空调的滤网是否清洁,如果滤网太脏堵塞,会影响空调的工作效果,需要清洁或更换新的滤网。

4. 检查空调的压缩机是否正常运转,可以检查压缩机的电路和电容器,如果有故障,可能需要更换或修理。

5. 检查空调的冷凝器和蒸发器是否有漏水或堵塞,如果发现问题,可以清洁或更换受损的零件。

6. 如果空调有制冷效果不佳或制热效果差的问题,可能是制冷剂不足,需要添加或更换新的制冷剂。

7. 如果空调产生噪音或震动,可能是机械部件的故障,需要进行修理或更换受损的零件。

8. 如果以上方法都无效,建议寻求专业的空调维修师傅或售后服务来进行检修和维修。

格力空调维修和空调压缩机维修方法

格力空调维修和空调压缩机维修方法

格力空调维修和空调压缩机维修方法一:格力空调定频机器挂机的传感器的阻值比较小,也就是说比较精确,不过也是最容易坏的,空调维修中的常见故障就不说了。

说两个空调维修中不好查的:1、制冷时20分钟左右空调压缩机停;2、制热外风机不工作;很大可能都是室内管温问题![适用所有定频空调机]二:普通分体机的空调维修,1:就是带灯箱的E1表现为一开机立刻停,除灯箱可以开以外别的功能都没有用。

[简单解决方法:将控制板的OVC线与零线短接,仍是E1为控制板坏,不显示E1那就是高压保护开关等断开]2:E3故障有的机器根本就没有低压保护开关,可是换了所有控制元件还是解决不了问题,原来是现在的很多控制板都是通用的,只要把控制板上的LPP线与零线短接就可以了。

三:变频冷静王空调维修资料1、排气温度保护:当T排气高于115度时,空调压缩机停,小于90度空调压缩机停已达三分钟后恢复运行;2、防冻结保护:当T内管小于-1度,空调压缩机停,大于6度空调压缩机停已达三分钟恢复运行;3、过电流保护:当I总大于D时,空调压缩机停,外风机延时30秒停、制冷时32机D=10A,25机D=8A;制热时32机D=13A,25机D=10A4、过负荷保护:当T管大于62度时,内风机按设定风速运行,空调压缩机停。

T管:制冷时是室外热交换器温度,制热时是室内热交换器温度。

5、室内,外故障显示:D1,D2,D3为内机灯,LED1[绿灯]LED2[红灯]LED3[黄灯]为外机灯。

A、空调压缩机停且有故障时LED1亮;B室外环境温度有故障时LED3亮;C室外管温有故障时LED2亮;D模块保护时LED1闪烁;E空调压缩机过载时LED2与LED3同时闪烁;F排气温度有故障时LED1,LED2,LED3全亮;G室内D1空调压缩机运行时亮;H室内D2时通讯指示,正常时闪烁;I室内D3是感温包指示灯,有故障时闪烁。

6、功率模快:各线功能1号线:W相的负端控制信号;2号线:W的正端控制信号;3号线:V的负端控制信号;4号线:V正端控制信号;5号线:U的负端控制信号;6号线:U正端控制信号;7号线:地线;8号线;+5V线;9号线:+12V线;10号线:模块保护信号线[模块保护有:过热,过流,欠压保护,保护时模块有微秒极的信号输出]四:变频柜机E1-E5的空调维修:E1:空调压缩机过流,过热,排气过高,模块保护;E2:室内防冻结保护;E3:室内温度感温包开,短路;E4:室内管温开,短路;E5:室内外通讯故障。

格力变频空调装置维修及故障判断处理

格力变频空调装置维修及故障判断处理

对全部高中资料试卷电气设备,在安装过程中以及安装结束后进行高中资料试卷调整试验;通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关,通系电1,力过根保管据护线0生高不产中仅工资22艺料22高试可中卷以资配解料置决试技吊卷术顶要是层求指配,机置对组不电在规气进范设行高备继中进电资行保料空护试载高卷与中问带资题负料22荷试,下卷而高总且中体可资配保料置障试时23卷,23调需各控要类试在管验最路;大习对限题设度到备内位进来。行确在调保管整机路使组敷其高设在中过正资程常料1工试中况卷,下安要与全加过,强度并看2工且55作尽22下可2都能护1可地关以缩于正小管常故路工障高作高中;中资对资料于料试继试卷电卷连保破接护坏管进范口行围处整,理核或高对者中定对资值某料,些试审异卷核常弯与高扁校中度对资固图料定纸试盒,卷位编工置写况.复进保杂行护设自层备动防与处腐装理跨置,接高尤地中其线资要弯料避曲试免半卷错径调误标试高方中等案资,,料要编5试求写、卷技重电保术要气护交设设装底备备4置。高调、动管中试电作线资高气,敷料中课并3设试资件且、技卷料中拒管术试试调绝路中验卷试动敷包方技作设含案术,技线以来术槽及避、系免管统不架启必等动要多方高项案中方;资式对料,整试为套卷解启突决动然高过停中程机语中。文高因电中此气资,课料电件试力中卷高管电中壁气资薄设料、备试接进卷口行保不调护严试装等工置问作调题并试,且技合进术理行,利过要用关求管运电线行力敷高保设中护技资装术料置。试做线卷到缆技准敷术确设指灵原导活则。。:对对在于于分调差线试动盒过保处程护,中装当高置不中高同资中电料资压试料回卷试路技卷交术调叉问试时题技,,术应作是采为指用调发金试电属人机隔员一板,变进需压行要器隔在组开事在处前发理掌生;握内同图部一纸故线资障槽料时内、,设需强备要电制进回造行路厂外须家部同出电时具源切高高断中中习资资题料料电试试源卷卷,试切线验除缆报从敷告而设与采完相用毕关高,技中要术资进资料行料试检,卷查并主和且要检了保测解护处现装理场置。设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况,然后根据规范与规程规定,制定设备调试高中资料试卷方案。

格力变频空调电维修方法

格力变频空调电维修方法

变频空调各个由于采用了先进的控制系统,空调运行需要检测和保护的参数多,各个部件的运转状态受所有因素的影响,非定频空调简单的“开—关”控制模式,从而造成一个故障与多类原因相关,不能采用简单的排除法维修,必须进行相关的检测,方可减少误判,一次维修成功。

1、交流220V经整流硅桥整流、电解电容滤波输出的约300V的峰值电压。

此电压正极经开关变压器的绕组加到芯片内集成开关管的漏极D上;负极接开关管源极S。

2、由于高频开关变压器T01初级绕组与次级绕组、辅助绕组极性相反,开关管IC901导通时,其漏极有电流流过,因此开关变压器T01初级绕组产生上正下负的感应电压,而副绕组则产生下正上负的电压,重庆格力空调售后,次级整流二极管未能导通,副绕组无电压输出,能量全部存储在开关变压器的初级;次级相当于开路3、当开关管截止时,初级绕组反极性,次级绕组同样也反极性使次级的整流二极管正向导通,初级绕组向次级绕组释放能量,即次级在开关管截止时获得能量。

开关变压器的次级得到所需的高频脉冲电压,经整流、滤波、稳压后送给负载。

由于次级在开关管截止时获得能量,这样,电网的干扰就不能经开关变压器直接偶合给次级,具有较好的抗干扰能力。

4、辅助绕组经二极管D902、电阻R902,经过电解E903储能后接开关管IC101的电源脚,为开关管提供电源。

5、次级反馈采用由TL431组成的精密反馈电路,+12V电源经R905、R904分压后的取样电压,与TL431中的2.5V基准电压进行比较后产生误差电压,再经光藕去控制反馈电流大小,从而使芯片可以根据反馈电流的大小改变功率开关管的输出占空比,来维持输出的+12V稳定,从而达到稳压目的。

6、开关电源电路还有一些保护的电路:由于开关管在关断的时候,由高频变压器漏感产生的尖峰电压会叠加电源上,损坏功率开关管。

因此,在开关变压器初级绕组上增加钳位保护电路,由稳压二极管ZD901和快速二极管D901组成了吸收电路;使开关变压器初级绕组上之间的电压变化速率减缓。

格力变频空调维修指南。

格力变频空调维修指南。

格力变频空调维修指南。

一、外机控制器简要介绍1、室外机控制器各单元电路示意2、15V/12V/5V 等电源的测试点及测试方法3、5V 3.3V 电源的测试点及测试方法4、整流桥的测试点及测试方法5、IGBT IPM 模块的测试点及测试方法6、外机板状态指示灯的识别方法二、常见售后故障分析3、如果以上2种现象均不存在则可以直接更换外机控制器。

三灯中任意一个灯或多个灯常亮外机板出现三灯常亮,一般由于外机控制器上的主IC 没有工作,因此直接更换外机板。

绿灯正常闪烁1、用万用表的直流电压档测试 R501 上端对地(散热器)的电压,如果电压恒为高电平(3.3V 左右或者恒为低电平(0V 左右)则说明外机芯片或则通讯电路的故障,直接更换外机控制器。

2、如果用万用表测量的值在 0V~3.3V 之间,则需要断电后用万用表测量电容 C504 两端的电阻值,如果阻值为几百 K 或更大则外机控制器没问题,应更换内机控制器。

如果C504 两端只有几十K 或者更小C504 电容击穿,需将该电容更换为高压瓷片电容103/1kV (3332000130,注意此处不能直接更换普通的瓷片电容103,如无此电容或不具备更换条件,则直接更换外机控制器。

只有红灯闪烁1、用万用表直流电压档测量C503 两端的电压,如果电压值在0~3.3V 之间,说明内机已经发送了信号只是外机没有接收到,可以直接更换外机板。

2C503 两端的电压恒为高电平(3.3V 左右或者恒为低电平(0V 左右则可以测量外机接线板上中间的通讯线(2)对零线(N1)之间的电压,电压在0V 20V 左右跳动说明内机有信号发送,外机没有接收到,属于外机故障,更换外机板。

如果没有变动,则说明内机根本没有发送信号或通讯线断路,检查通讯线或更换内机控制器。

(三)感温包故障感温包故障一般可以根据内机上的故障代码来确定。

1、根据内机显示的故障代码更换相应的感温包,有条件的话,也可通过拔出感温包端子后,测量感温包两端阻值的方式来确定感温包的好坏。

格力变频空调售后维修指南

格力变频空调售后维修指南

格力变频空调售后维修指南格力变频空调是目前市场上非常常见的一种空调产品,其具有节能、舒适以及静音等诸多优点,因此得到了广大消费者的青睐。

然而,就像一切电器产品一样,长期使用难免会遇到一些问题,这就需要我们了解格力变频空调的售后维修指南,才能更好地解决问题。

接下来,本文将为大家详细介绍格力变频空调的售后维修指南。

一、自检故障1. 定时关机不起作用:首先,检查定时关机设置是否正确,如果正确,可能是定时关机功能故障,需要联系售后服务进行维修。

2. 机器运行时间短,就自动关机:检查空调是否正常通电,如果通电正常,可能是内部散热器堵塞或温度过高导致自动关机,需要进行内部清洁或检查内部散热风道。

3. 空调遥控器无法控制机器:首先,检查遥控器电池是否正常,如果电池正常,可能是遥控器损坏或与空调室内机信号不匹配,需要更换遥控器或重新匹配信号。

4. 空调启动后风力非常小或没有冷气:检查空调是否处于低风或静音模式,如果不是,可能是过滤网堵塞或制冷系统故障,需要进行过滤网清洁或联系售后进行检修。

二、制冷故障1. 空调启动时有异味:可能是室内机内部积尘过多导致,需要进行清洁,还可能是制冷剂泄漏引起,这就需要联系售后服务进行维修。

2. 空调制冷效果不佳:首先,检查设置温度是否合理,如果合理,可能是制冷剂不足或制冷系统故障,需要联系售后服务进行补充制冷剂或检修制冷系统。

3. 空调制冷过程中有噪音:可能是内部风机或制冷系统异常,需要检查内部风机或联系售后进行检修。

三、制热故障1. 空调制热效果不佳:首先,检查设置温度是否合理,如果合理,可能是室内外机之间的管道连接不畅或制热系统故障,需要进行管道清理或联系售后进行检修。

2. 空调制热过程中有异味:可能是室内机需要清洁,或制热剂泄漏引起,需要进行清洁或联系售后进行维修。

3. 空调制热过程中有噪音:可能是内部风机或制热系统异常,需要检查内部风机或联系售后进行检修。

四、其他故障1. 空调运行时有震动:可能是室内机或室外机安装不稳,需要重新调整安装位置。

格力空调快速维修指南

格力空调快速维修指南

其次章其次节格力小金豆系列空调器原理与快修指南其次节格力小金豆系列格力小金豆系列机型包括:KF(R)-20GW/K、KF(R)-23GW/K、KF〔R〕--26GW/K、KF(R)-32GW/K、KF(R)-35GW/K。

格力小金豆系列空调器是格力公司推出的一款经济型空调器,其外观设计小巧,功能简洁合理。

一、制冷系统设计原理1、单冷型制冷系统接通电源,室内外机开头工作。

来自室内机蒸发器的低压制冷剂蒸汽被压缩机吸入,压缩成高温高压气体,排入室外机冷凝器,与室外机的空气进展交换而成为制冷剂液体,在经毛细管节流,降温降压后进入室内机蒸发器,与室内机需要调整的空气进展交换,变成低温低压的制冷剂蒸汽,如此周而复始的循环而到达制冷的目的2、冷暖型制冷系统接通电源,室内外机开头工作。

来自室内机蒸发器的低压制冷剂蒸汽被压缩机吸入,压缩成高温高压气体,排入室外机冷凝器,与室外机的空气进展交换而成为制冷剂液体,在经毛细管节流,降温降压后进入室内机蒸发器,与室内机需要调整的空气进展交换,变成低温低压的制冷剂蒸汽,如此周而复始的循环而到达制冷的目的。

当进展制热运行时,电磁四通换相阀动作,使制冷剂制冷过程为逆过程进展循环,制冷剂在室内通过换热器放出热量,在室外机换热器吸取热量,进展热泵制热循环,从而到达制热的目的。

二、电气线路设计原理本节以小金豆KF(R)--20GW/K、KF(R)-23GW/K 电气线路图为例具体介绍其电路设计原理〔其他型号根本一样〕。

1、KF-20GW/K、KF-23GW/K 电气线路设计原理接通电源,220 伏沟通电压经电源插座、室内机接线板分成三路:①经室内机主板、保险管、X109 插座给变压器的初级绕阻供给工作电压;②经保险管送到室内风机把握继电器,为风机运转供给待命工作电压;③直接送到室外压机、外风机上电继电器K101 的供电端,为外风机、压缩机供给待命工作电压。

空调器上电后,变压器得电投入工作,次级输出13伏左右的沟通电压,经整流滤波后,送到稳压电路IC7812、IC7805。

变频空调常见故障维修讲解

变频空调常见故障维修讲解

1、通讯故障(E6)
★格力电器内部培训资料★
连续3分钟室内外机不能正常地交换数据。 原因:1、内外机连接线接错或断路;
2、通信电路中光耦等损坏; 3、室外机控制器因电源或其它故障未工作。
室内机
MCU
发送 接收
接收
MCU 室外机
发送
1、光耦
★格力电器内部培训资料★
2、光耦的检测
Ω
R≈470K
△U≈1.2v
★格力电器内部培训资料★
一般情况下,开机一段时间才出现保护,并 且过一段时间又可以自动恢复,多为模块散热不 良造成。而上电开机即刻保护,多为IPM模块某 路IGBT已经烧毁。
★格力电器内部培训资料★
IPM模块的检测: 1、用万用表电阻档,分别测试P点和N点与U、V、W三点 之间的电阻,正常值200K以上,如果出现100K以下,说 明IPM异常; 2、用万用表二极管档,红表笔分别接U、V、W三点,黑 表笔接P点;然后用黑表笔分别接U、V、W三点,红表笔 接N点,6次测试值应一样,约为0.4~0.7V。
★格力电器内部培训资料★
四、风机反馈故障维修(H6)
1、PG电机
★格力电器内部培训资料★
2、H6室内风机堵转检测 方法一:
接入PG电机
★格力电器内部培训资料★
测试PG反馈电路 DC 供电电压DC5V,
有则主板正常。
测试PG反馈电路 DC 脉冲,正常应有
恒定反馈电压。
方法二: 接入电机反馈
风机电源断开
★格力电器内部培训资料★
检测点1
检测点2
★格力电器内部培训资料★
检测点3
测试点1:在12~46V之间跳变; 测试点2:在1~30V之间跳变; 测试点3:在1V左右跳变;

格力空调故障代码含义及维修方法

格力空调故障代码含义及维修方法

格力空调故障代码含义及维修方法一.故障的含义代码、代码产生的原因格力变频柜机故障显示E1 压机电流大,压机感温包(过热保护)开路E2 防冻结保护(内管温)E3 内传感器短开路E4 蒸发器管温开、短路E5 通讯失败(N、L)不能接反)二普通柜机E1 压机高压保护E2 内冻结保护E3 压机低压保护E4 排气温度保护(相序保护)E5 过欠压保护,低电压保护(同时按“扫风键,风速键”,进入自检)关于格力空调的故代码E1和E2KF-60LWAK分体立柜式房间空调器故障代码:E11、冷凝器前有障碍物2、控制回路巽常3、室外环境温度高于43度时开始制冷4、高压管压力过大使高压开关动作E21、室内风机不转或风口堵住2、室内环境温度低于187 格力空调故障代码3、管温感温头折断4、管温感温头插头没插好5、控制回路巽常6、电容C7漏电LF-12WAK分体立柜式房间空调器故障代码:E11、冷凝器前有障碍物2、控制回路巽常3、三相电源缺相3、室外环境温度高于43度时开始制冷4、工作电流过大使过护器动作或高压管压力过大使高压开关动作E21、室内风机不转或风口堵住2、室内环境温度低于18度3、管温感温头折断4、管温感温头插头没插好5、控制回路巽常6、电容C7漏电E1一般是外机问题过欠流过欠压散热不良!格力KFR-70LW/ED故障代码KFR-70LW/EDE1高压E2防冻结E3低压8 格力空调故障代码E4排温E5过流格力带低电压保护新款柜机代码:E1:压缩机高压保护E2:蒸发器防冻结保护E3:压缩机低压保护E4:压缩机排气温度过高保护E5:过电流(低电压保护关于格力空调的故代码E1和E2KF-60L WAK分体立柜式房间空调器故障代码:E1 1、冷凝器前有障碍物2、控制回路巽常3、室外环境温度高于43度时开始制冷4、高压管压力过大使高压开关动作E2 1、室内风机不转或风口堵住2、室内环境温度低于18度3、管温感温头折断4、管温感温头插头没插好5、控制回路巽常6、电容C7漏电9 格力空调故障代码LF-12WAK分体立柜式房间空调器故障代码:E1 1、冷凝器前有障碍物2、控制回路巽常3、三相电源缺相3、室外环境温度高于43度时开始制冷4、工作电流过大使过护器动作或高压管压力过大使高压开关动作E2 1、室内风机不转或风口堵住2、室内环境温度低于18度3、管温感温头折断4、管温感温头插头没插好5、控制回路巽常格力KFR--50L/H610故障代码 E1:压缩机电流过大,压缩机过热、排气温度高、模块保护,应检查过载保护器有无断开及压缩机感温包是否短路。

变频空调的维修方法

变频空调的维修方法

变频空调的维修方法变频空调是一种采用变频技术调整压缩机运行速度,以达到对室内温度进行精确控制的空调。

在日常使用中,由于各种原因会导致变频空调出现故障,需要进行维修。

下面我将介绍一些常见的变频空调维修方法。

1. 无法启动:当变频空调无法启动时,首先检查电源是否通电,插头是否插紧。

可以尝试更换插座或拔掉电源之后再插上。

如果都无效,可能是控制器或显示面板出现故障,需要找专业的维修人员进行检修和更换。

2. 无法制冷或制热:首先检查空调设定温度是否正确,是否打开制冷或制热模式。

如果设定温度无误,同时发现空调内外机均无工作或工作时间过短,可能是压缩机保护装置启动,需要等待一段时间后重新启动。

如果空调内机工作正常而外机不工作,可能是外机故障,需要检查电路、电容器、压力开关等进行维修或更换。

3. 压缩机异常声音或振动:如果变频空调的压缩机发出异常的声音或振动,可能是由于排气量过小或堵塞、压缩机运转过热、运行不平稳等原因导致。

可以先检查是否有异物进入排气管,清理堵塞物;检查电压是否稳定,电流是否过大。

如果问题依然存在,可能需要更换压缩机。

4. 漏水:当变频空调出现漏水情况时,首先检查排水管道是否堵塞,清理堵塞物。

如果没有堵塞,可能是密封不良或零件老化导致漏水,需找专业维修人员检查和处理。

5. 室内外机不匹配故障:变频空调室外机和室内机之间需要匹配,否则可能会出现故障。

如果使用配件的话,配件品牌也需要与空调品牌匹配。

如果室内外机不匹配,可能会出现报警、工作不正常的情况,此时需要更换合适的室内外机或配件。

6. 控制器故障:当变频空调的控制器出现故障时,可能导致空调无法开关、温度无法调节等问题。

可以尝试重新设置或重启空调,若仍然无法解决,需找专业维修人员进行检修或更换控制器。

总而言之,变频空调的维修方法并不复杂,但因为涉及到电路、机械等方面,建议非专业人士不要私自进行维修,以免造成更大的故障或危险。

如果出现故障,请及时联系专业的维修人员进行检修和处理,以确保空调的正常使用和寿命延长。

格力变频空调维修指南

格力变频空调维修指南

格力变频空调维修指南一、格力2000变频机及变频柜机系列室外机不启动原因有:电源模块坏;室内外通讯不正常;室内外感温包故障;压缩机过载保护器开路;pCB板坏等,具体判断及处理方法:1、电源模块坏:上电后首先检查电源模块p+、N-之间是否有310VDC电压,如果无,请检查室外机主回路中整流桥、电抗器、电容器是否有故障,接线是否松脱,同时检查pTC电阻是否坏,pTC电阻正常时,其两端电阻为30欧姆到60欧姆之间,开路或短路都不正常。

如果有310VDC电压,而室外机pCB板上红色指示灯不亮,请检查pCB板与电源模块之间的十芯信号连接线是否接触良好,电源模块上针座中插针是否折弯,如以上均正常,而pCB 办上红色指示灯依然不亮,说明电源模块坏。

如果红色指示灯亮,压缩机不启动,将压缩机U、V、W三根线拔掉,开机,外风机能正常运行(三分钟以上),也说明电源模块坏。

注意:换电源模块时,一定要在电源模块及散热器上均匀涂上散热膏。

2、室内、外感温包故障(故障现象,不启动或开一段时间后停):变频机控制与室内、外感温包都有关系。

(1)制冷、抽湿模式:如出现开几分钟的停机现象a、请检查室内管温包是否有故障或温度过低,导致防冷保护。

b、请检查室外化霜感温包是否有故障或温度过高,当T化﹥65℃时,压缩机会停,T化﹤58℃时恢复运行。

c、排气感温包是否过高或有故障。

T排﹥115℃停压缩机,T排﹤92℃恢复运行。

d、过载保护器是否开路即压缩机过载跳或接触不良。

维修注意事项(部分控制元件故障分析)1、室内部分①环境感温包开路:整机制冷时不启动或启动一下就停机;制热时工作正常,且一直是高频运转。

②管温包开路是:分体机和灯箱柜机,容易出现工作6分钟至10分钟就停外机,液晶显示的会显示E2并停止室外机。

③管温包短路时:制冷是无防冻结保护,外机不启动;制热是无防高温保护,整机停止工作。

④所有温控元件阻值有偏差时,频率会一直出现高频不降频或是一直低频不上升。

格力变频空调维修指南

格力变频空调维修指南

2P、3P控制器结构
2P、3P控制器结构
外机控制器电路组成及作用
强电滤波电路:位于外机控制板前端,由保险管、压敏 电阻、放电管、安规电容、共模差模电感、氧化膜电阻 等组成,用于工频交流电源滤波,有PTC电阻限流保护, 并有浪涌吸收电路滤除高电压的干扰;
整流滤波电路:由大功率整流桥机高电压大容量电解电 容组成,将工频交流电源整流滤波成直流电源,用于后 续电路供电;
前言
变频空调维修的思路及方法(适用于任何品牌)
一条思路 分清现象(表面及内在)→找准故障原因→正确处理
两个概念 系统(制冷剂循环系统、控制系统(电气)、通风系统 ) 控制(开环控制、闭环或反馈控制)
三种方法 顺推法、逆推法、排除法
其中检测控制器的好坏:一般需在通电状态下测各路电源 参数(电流、电压),断电情况下测试关键器件是否短路、失效。
(约80%)
No
更换外机电器盒
Yes
外机3.3V 电源OK?
外机通讯 信号发送侧②
电压存在跳动? Yes
No
更换内板
Yes
更换外机 电器盒
电源线/ 室内外连接线
的接线OK?
Yes
No
电抗器 连线松脱?
接线板零线 与通讯线有0~20V
电压跳动?
Yes
No
Yes
No
更换内板
更换内板
No 插好端子
调整接线
外机问题,此类现象描述不正确,需要纠正细化到点, 有故障代码的必须填写!
目录
前言 变频空调驱动原理、控制器结构简介 变频空调通讯故障(故障代码E6) 格力变频故障"模块保护"(故障代码H5) 格力空调通电.室内机无反应故障 格力空调漏电故障 格力空调跳闸故障 空调室内风机堵转(故障代码H6) 格力空调室外机风机不转 格力空调仅能制冷故障

格力空调维修资料

格力空调维修资料

格力空调维修资料一:格力定频机器挂机的传感器的阻值比较小,也就是说比较精确,不过也是最容易坏的!常见故障就不说了!说2个不好查的:1制冷时20分钟左右压机停;2制热外风机不工作;很大可能都是室内管温问题![适用所有定频机]二:普通分体机,1:就是带灯箱的E1表现为一开机立刻停,除灯箱可以开以外别的功能都没有用。

[简单解决方法:将控制板的OVC线与零线短接,仍是E1为控制板坏,不显示E1那就是高压保护开关等断开]2:E3故障有的机器根本就没有低压保护开关,可是换了所有控制元件还是解决不了问题,原来是现在的很多控制板都是通用的,只要把控制板上的LPP线与零线短接就可以了!三:变频冷静王维修资料1 排气温度保护:当T排气高于115度时,压机停,小于90度压机停已达三分钟后恢复运行;2 防冻结保护:当T内管小于-1度,压机停,大于6度压机停已达三分钟恢复运行;3 过电流保护:当I总大于D时,压机停,外风机延时30秒停制冷时32机D=10A,25机D=8A;制热时32机D=13A,25机D=10A4 过负荷保护:当T管大于62度时,内风机按设定风速运行,压机停。

T管:制冷时是室外热交换器温度,制热时是室内热交换器温度。

5 室内,外故障显示:D1,D2,D3为内机灯,LED1[绿灯]LED2[红灯]LED3[黄灯]为外机灯。

A压机停且有故障时LED1亮;B室外环境温度有故障时LED3亮;C室外管温有故障时LED2亮;D模块保护时LED1闪烁;E压机过载时LED2与LED3同时闪烁;F排气温度有故障时LED1,LED2,LED3全亮;G室内D1压机运行时亮;H室内D2时通讯指示,正常时闪烁;I室内D3是感温包指示灯,有故障时闪烁。

6 功率模快:各线功能1号线:W相的负端控制信号;2号线:W的正端控制信号;3号线:V的负端控制信号;4号线:V正端控制信号;5号线:U的负端控制信号;6号线:U正端控制信号;7号线:地线;8号线;+5V线;9号线:+12V线;10号线:模块保护信号线[模块保护有:过热,过流,欠压保护,保护时模块有微秒极的信号输出]四:变频柜机E1-E5代码故障说明E1:压机过流,过热,排气过高,模块保护;E2:室内防冻结保护;E3:室内温度感温包开,短路;E4:室内管温开,短路;E5:室内外通讯故障。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

No
机器运行的 外部环境恶劣?如散 热不良等②
Yes
Yes
No
更换外机电器盒
调整接线
No
正常保护停机:更改安 装位置或增加防护措施
系统压力高?两器 脏堵、冷媒偏多、外 电机转速低、毛细管堵?
No
更换外机电器盒
Yes
No
更换压缩机
依次排除 相应的系统故障
No
更换室外机
模块保护的判断处理
拔掉电源插头3分钟后重新上电,马上出现H5时:如果不 是压缩机接线是否有误或者松脱,则更换外机板。更换外 机板后如果仍然立刻出现H5,则请更换压缩机。
通讯故障的判断处理
通讯故障首先需要检查内外机机型是否配套(具 体内机搭配什么外机,在内机的包装箱上有明确说 明)。然后检查是否存在室内外连接线接错、松脱、加 长连接线不牢靠或氧化的情况。如两者均正常,可通 过外机板指示灯显示情况来判断: 1、非倒扣电器盒的变频外机: 三灯均不亮; 三灯长亮(直接更换外机板); 只有绿灯闪烁; 外机有电,但压缩机不开没有通讯故障,而压缩机 一开就有通讯故障。
格力空调维修指南() —维修必备
格力家用直流变频空调维修技术
格力掌握核心科技
目录

前言
变频空调驱动原理、控制器结构简介 变频空调通讯故障(故障代码E6) 格力变频故障"模块保护"(故障代码H5) 格力空调通电.室内机无反应故障 格力空调漏电故障 格力空调跳闸故障 空调室内风机堵转(故障代码H6) 格力空调室外机风机不转 格力空调仅能制冷故障
空调电机发展及分类
直 流 电 机
异定 步频 机 电 机
( )
( 交 流 变 频 )
( 直 流 变 频 )
同 步 电 机
直流电机
异步电机
异步电机
定子输入三相电产生旋转磁场 转子置身于旋转磁场,切割磁力 线,在其内部产生感应电流 转子中的感应电流使转子自身产 生磁场 定子和转子的磁场相互之间有力作 用,使得转子跟随定子磁场旋转
H5模块保护:直接原因
在开机后,若压缩机由于一些异常原因导致IPM模块 出现过流、或上下桥臂控制电压过低、IPM模块温度过高 (内部的根本原因)则IPM会产生模块保护信号。 过流→指变频模块输出给压缩机三相电流中任意一相的交 流峰值超过保护限值; 控制电压过低→指模块输入直流控制电压低于保护限值; IPM模块温度过高→指模块内部传感器检测到的模块表面 温度过高。
E6通讯故障
三灯均不亮
(约90%)
三灯常亮
(2%)
更换外机电器盒
只有绿灯闪 (8%)
外机通讯 信号发送侧② 电压存在跳动?
外机有电,压缩机不 开OK;压缩机开启NO
外机接线板 零火线电压正常? (约80%)
Yes
Yes
更换内板
机型是 否匹配?
No
调换正确
No No
外机3.3V 电源OK?
Yes
周围电磁 干扰大?
外机控制器电路组成及作用



ห้องสมุดไป่ตู้

开关电源电路:利用开关电源芯片周期性控制内部开 关器件的通断来调整输出所需的稳定的低压电压源以 提供后端各种芯片及继电器、感温包等的工作电压; 温度检测电路:利用各类感温包采集相应温度以便 DSP根据具体环境作出相应的运算控制,以及在检测 到出现异常情况时及时输出保护信号; 通讯电路:由室外内通讯发送、接收电路及室内外连 接线构成,用于内机和外机之间的通讯,将内机检测 温度与设置温度等信号传递至外机处理,并将外机处 理结果及保护状况传递至内机显示; 风机、四通阀控制电路:外风机及四通阀等部件的协 调控制。
新分体(环保R410a)控制器结构
2P、3P控制器结构
2P、3P控制器结构
外机控制器电路组成及作用




强电滤波电路:位于外机控制板前端,由保险管、压敏 电阻、放电管、安规电容、共模差模电感、氧化膜电阻 等组成,用于工频交流电源滤波,有PTC电阻限流保护, 并有浪涌吸收电路滤除高电压的干扰; 整流滤波电路:由大功率整流桥机高电压大容量电解电 容组成,将工频交流电源整流滤波成直流电源,用于后 续电路供电; PFC电路:由大电感、大功率IGBT及其控制保护电路组 成,用于提高整机的功率因数,减少对电网的谐波干扰 并具有升压作用; IPM逆变电路:由IPM模块及其控制、保护、检测电路 构成,在DSP的控制下,通过IPM模块,将整流升压后 的直流电压转化为可控的三相交流电源输送至压缩机的 永磁同步电动机,从而达到调节压缩机转速的目的;
模块保护的可能原因
模块保护可能为外部环境、内部因素造成, 而内部因素又可能是主板、压缩机或管路系统。 一般来说以下几种可能较为常见:


压缩机线反接; 外机控制器故障; 外机控制器驱动信号受到干扰; 压缩机故障,如存在杂质、卡缸、缺油、三端引线开 路等; 系统管路堵塞; 高负荷下正常保护。
IPM保护现象二
模块保护案例分析
凉之静H5保护
经调查,该保护出现在下午3点左右,出现一会后就 恢复正常,运行约十几分钟又出现保护。检查室外机平 放在楼顶,周围无防护措施,外观正常,初步确定为该 位置在下午3点左右最热时受强烈阳光照射,散热不良, 造成模块过热保护。后更换安装位置,放置于房屋侧面
后恢复正常。
模块保护的判断处理
首先排查用户电源电压是否过低、压缩机接 线是否错误;
然后观察外机冷凝器是否脏堵以及是否存在
冷媒泄漏或者过多的可能;
最后排查系统、压缩机的问题。
具体判断流程如下:
H5模块保护
拔掉电源插头3分钟后 重新上电开机马上(<3min) 出现H5模块保护停机?①
Yes
压缩机接线 顺序是否正确? 是否牢靠?
通讯故障的判断处理
2、采用倒扣电器盒的变频外机(2P及2P以上机型): 4个故障指示灯和电源指示灯均不亮; 只有D30指示灯闪烁,其余3个故障指示灯均不亮。
具体处理流程如下: 1.非倒扣电器盒的变频外机:
2. 倒扣电器盒的变频外机E6通讯故障处理流程如下:
通讯故障案例分析


河北一用户反馈一台变频绿嘉园26机安装一个月不 工作,显示E6,新机,之前未使用过。分别更换了 两次内、外机主板故障依旧。 经检查,绿嘉园内机型号为KFR-26G(26556)FdB3, 外机型号为KFR-26W/EFdA,为直流变频睡美人机 型,机型不匹配。 看内机包装 箱!
通讯故障案例分析
经检查:外机采用了倒扣变频主板,主板故障指示灯只有 D30闪烁,其余的3个指示灯均不亮;说明整机供电电源 没有问题。进一步检查室外机连接线无松脱情况,由于用 户使用过一段时间,可以确定是控制器问题。进一步用万 用表的直流电压档测试外机接线板零线和通信线之间的电 压,没有0~20V电压跳动的现象,万用表显示0V,说明室 内控制器没有发数据或通信电路损坏。更换外机控制器, 上电测试通信正常,说明是外机控制器损坏。售后退回的 控制器经分析:外机通信电路回路中的13K/2W氧化膜电 阻烧断,造成通信回路断开引起通信故障。
线传输给外机接收。如果外机接收到该信号后,外机的绿灯会闪 (2P以上采用倒扣电器盒的外机为:4个故障指示灯全亮),同时外 机向内机发送通讯。
通讯故障(E6)判断涉及以下几个方面:

内机有没有发送信号; 外机有没有收到信号; 外机有没有发送信号; 内机有没有收到信号;
外机通讯电路
内机通讯电路
通讯故障案例分析
谦者显示E6
经检查,外机主板指示灯三灯均不亮;测试室外 侧接线板,零火线间电压约220V左右;进一步检查 各 室外机连接线,无松脱情况。基本确定是室外机主板 问题。进一步用万用表测试外机主板,发现保险管断 开,IGBT短路,故障得到确认。记录该主板编码型 号,找到相同主板的配件,测试合格,装配上去并固 定好螺钉接好连接线后,测试绝缘电阻合格,开机试 运行一段时间,OK!故障得到解决。
Yes
更换外机 电器盒
电源线/ 室内外连接线 的接线OK?
No Yes
更换内板 电抗器 连线松脱?
接线板零线 与通讯线有0~20V 电压跳动?
Yes Yes
调换位置
Yes
插好端子
No
更换内板
No
No
No
调整接线 更换外机电器盒
更换外机电器盒
注: ①:测试外机主芯片是否接收到室内机发送信号。具体测试 点,请参考相应的售后技术指南。如果电压值在0—3.3V之间, 说明内机已经发送了信号只是外机没有接收到,可以直接更换外 机板;如果电压恒为高电平(3.3V左右)或者恒为低电平(0V 左右)则可以测量外机接线板上中间的通讯线(2)对零线(N1) 之间的电压,电压在0V至20V左右跳动说明内机有信号发送,外 机没有接收到,属于外机故障,更换外机板。如果没有变动,则 说明内机根本没有发送信号,更换内机控制器; ②:测试外机主芯片是否向室内机返回通讯信号。具体测试 点,请参考相应的售后技术指南。如果电压恒为高电平(3.3V左 右)或者恒为低电平(0V左右)则说明外机芯片或则通讯电路 的故障,直接更换外机控制器;
异步电机名字来源??
永磁同步电机(直流变频)
永磁体: 自身能产生磁场 直流+变频?? 名字的来源
PFC 功率因数校正

With no Power Factor Correction, the input current is highly distorted
Diode OFF
Diode OFF
Diode OFF
IPM保护现象一
运行一段时间后才出现H5保护:如果运行环境恶劣(如冷 凝器脏堵等),则属于正常保护;不恶劣,则需要进一步检 查压缩机线是否反接,模块螺钉是否打紧,是否存在压缩机 故障或系统堵塞故障,如果以上故障均不存在,则更换外机 控制器。
