接地电阻测试仪操作作业指导书
接地电阻测试仪作业指导书
接地电阻测试仪作业指导书一、概述接地电阻测试仪是用于测量接地系统电阻的专业设备，广泛应用于电力、通讯、建筑等领域。
本作业指导书旨在向操作人员提供准确、安全、有效地使用接地电阻测试仪的指导。
二、安全注意事项1. 在操作接地电阻测试仪之前，必须确认环境安全，确保无危险物质泄露或其他安全隐患。
2. 操作人员必须穿戴符合相关安全标准的防护设备，如安全鞋、手套等。
3. 严禁独自操作接地电阻测试仪，必须有其他人员在场进行监控和协助。
4. 严禁在潮湿或有爆炸危险的环境中进行测试。
5. 在测试过程中，必须按照操作手册中的规定进行连接和断开电路，避免触电风险。
三、操作步骤1. 准备工作a) 确认接地电阻测试仪的电源电压适配要求，并将其正确连接到相应电源。
b) 确认接地电阻测试仪的工作环境符合要求，避免干扰或损坏设备。
c) 将测试仪的测试夹具、导线等连接准备好。
2. 连接测试夹具a) 将测试夹具的夹钳分别连接到待测试的接地系统的不同位置，确保夹钳与接地系统之间良好接触。
b) 检查连接是否牢固、导线是否有破损或裸露情况。
3. 设置测试参数a) 打开接地电阻测试仪的电源，待设备启动完成后，进入测试设置界面。
b) 根据待测试的环境特点选择合适的测试参数，如电流值、测试时间等。
c) 确保测试参数设置正确并保存。
4. 开始测试a) 按下“开始”按钮或相应的启动测试指令，接地电阻测试仪将开始对接地系统进行测试。
b) 在测试过程中，每个测试点的测试结果将会显示在测试仪的屏幕上，同时也可以选择将结果存储到指定位置。
5. 分析和记录测试结果a) 获取每个测试点的测试结果后，进行数据分析并记录。
b) 对于不符合规定接地电阻要求的测试点，需要进一步排查故障并及时进行维修或调整。
6. 清理和存储设备a) 关闭接地电阻测试仪的电源，将设备上的连接线等部件进行清理。
b) 存储测试结果和相关数据，确保数据的完整性和安全性。
四、常见故障排除及维护1. 测试结果异常：检查测试夹具的连接是否稳固，确认测试参数设置是否正确，如有需要，可以重复测试并对比结果。

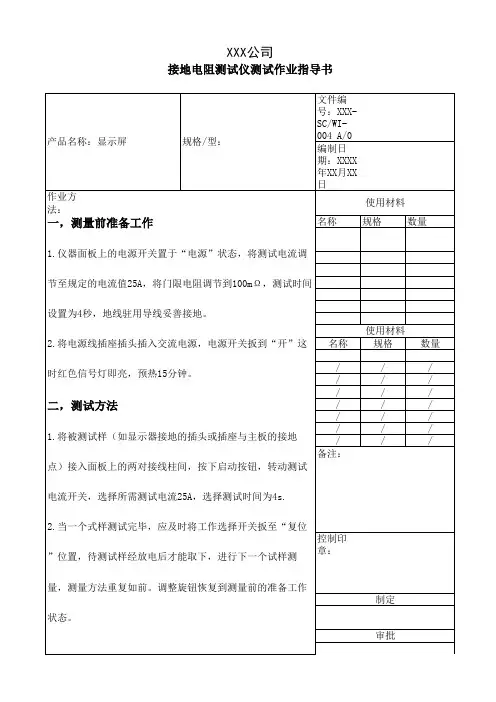

SC004 接地电阻测试作业指导书
设置为4秒，地线驻用导线妥善接地。 2.将电源线插座插头插入交流电源，电源开关扳到“开”这
使用材料
名称 规格
数量
时红色信号灯即亮，预热15分钟。
/
/
/
/
/
/
/
/
/
二，测试方法
/
/
/
/
/
/
/
/
/
1.将被测试样（如显示器接地的插头或插座与主板的接地
/
/
/
备注：
点）接入面板上的两对接线柱间，按下启动按钮，转动测试
XXX公司
接地电阻测试仪测试作业指导书
产品名前准备工作
文件编 号：XXXSC/WI004 A/0 编制日 期：XXXX 年XX月XX 日
使用材料
名称 规格 数量
1.仪器面板上的电源开关置于“电源”状态，将测试电流调
节至规定的电流值25A，将门限电阻调节到100mΩ，测试时间
电流开关，选择所需测试电流25A，选择测试时间为4s.
2.当一个式样测试完毕，应及时将工作选择开关扳至“复位 控制印
”位置，待测试样经放电后才能取下，进行下一个试样测 章：
量，测量方法重复如前。调整旋钮恢复到测量前的准备工作 状态。
制定 审批
修订记 录：
接地电阻测试作业指导书

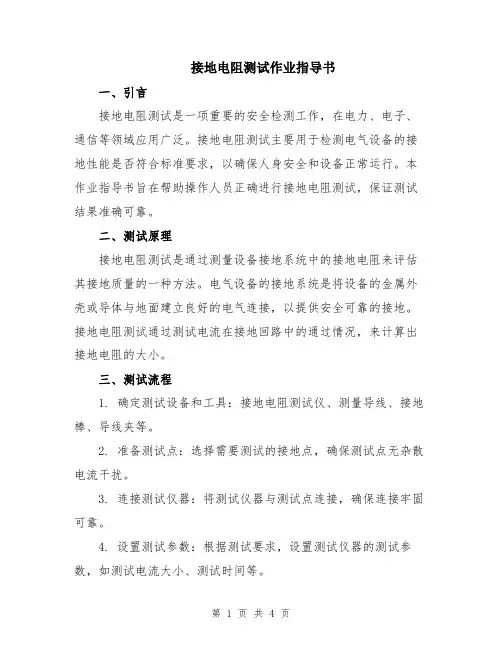

接地电阻测试作业指导书一、引言接地电阻测试是一项重要的安全检测工作，在电力、电子、通信等领域应用广泛。
接地电阻测试主要用于检测电气设备的接地性能是否符合标准要求，以确保人身安全和设备正常运行。
本作业指导书旨在帮助操作人员正确进行接地电阻测试，保证测试结果准确可靠。
二、测试原理接地电阻测试是通过测量设备接地系统中的接地电阻来评估其接地质量的一种方法。
电气设备的接地系统是将设备的金属外壳或导体与地面建立良好的电气连接，以提供安全可靠的接地。
接地电阻测试通过测试电流在接地回路中的通过情况，来计算出接地电阻的大小。
三、测试流程1. 确定测试设备和工具：接地电阻测试仪、测量导线、接地棒、导线夹等。
2. 准备测试点：选择需要测试的接地点，确保测试点无杂散电流干扰。
3. 连接测试仪器：将测试仪器与测试点连接，确保连接牢固可靠。
4. 设置测试参数：根据测试要求，设置测试仪器的测试参数，如测试电流大小、测试时间等。
5. 进行测试：启动测试仪器，进行接地电阻测试，并记录测试结果。
6. 分析测试结果：根据测试结果，评估接地系统的质量，并判断是否符合标准要求。
四、测试注意事项1. 安全措施：在进行接地电阻测试前，应确保测试设备和仪器的安全可靠，避免发生触电等危险情况。
2. 清除杂散电流：测试前应清除测试点周围的杂散电流干扰，以确保测试结果准确可靠。
3. 测试环境要求：测试时应确保测试环境的温度、湿度等条件符合测试要求，以避免测试结果受到环境影响。
4. 测试仪器校准：测试前应对测试仪器进行校准，确保测试结果的准确性和可靠性。
5. 测试导线选择：测试导线应选择导电性能好、长度适当的导线，以减小测试误差。
6. 测试时间控制：测试时间应根据具体情况进行控制，避免测试时间过长或过短导致测试结果不准确。
五、常见问题及解决方法1. 测试结果不稳定：可能原因包括测试点存在杂散电流干扰、测试导线接触不良等。
解决方法是清除测试点周围的杂散电流干扰，检查测试导线连接是否牢固。
接地电阻测试仪操作指导书
3.4.1仪器工作环境：相对湿度≤75%RH，温度0～40℃
3.4.2接地电阻测试仪必须有专人操作（通过培训并合格）。仪器长时间不用需关闭电源。
3.4.3连接或拆卸被测试品时，必须在“复位”状态下进行。
3.4.4专用测试线与仪器连接接触一定要良好，被测电阻两端一定要夹紧，调节回路电流时一定要注意电流表的数字变化情况，缓慢调节到所需电流值！
3.2.3产品接地电阻测试方法：将正常测试仪的输入线的一头夹住灯具接地线，另一头夹住离接地线装置最远的任何可接触的金属部位，测试时间大于2秒，欧姆表的指针读数小于0.5Ω时，产品测试合格。若发现有不合格产品则将该产品贴上不合格标识，放入不合格箱内。
3.3仪器测试结束
3.3.1仪器测试结束应关闭电源。整理测试仪器和工作台，做好6S工作。
接地电阻测试仪操次
仪器作业指导书
LK2678BX接地电阻测试仪
1/1
1.目的
为规范仪器使用操作，确保产品品质，延长仪器使用寿命，保障测试安全。
2.适用范围
整机接地电阻测试操作。
3.仪器测试操作
3.1仪器测试前准备工作
3.1.1检查仪器供电电源是否为AC220±10V，50Hz。仪器接通电源前应关掉电源开关。
3.4.5测试结束后先按复位键，再把电流回零。在测试过程中如有异常情况，则先按复位键，再快速电流回零。
3.4.6检测为不合格的仪器应停止检测并退回实验室送相关单位进行计量，2小时内检测的产品或元器件应用合格仪器重新测试。
3.4.7仪器应定期计量。
4.相关记录
《试验仪器检测设备一览表》《试验仪器检测设备校量计划》
制定：审核：批准：
3.2.2然后按被测物测试工艺要求选择相应的电阻量程、预置电阻报警值、定时时间长短等，当所有设定的步骤都已经完成后。将测试仪的输入线的一头夹住灯具接地线，另一头夹住离接地线装置最远的任何可接触的金属部位，按一下启动键，测试灯亮，进入测试状态，缓慢调节回路电流使其到所需要的电流值，此时电阻窗口显示的就是被测接地电阻值。在测试过程中如选择在非报警状态下，该仪器不必复位即可连续点动测试同等条件下的被测物。测试时间应大于2S。
接地电阻测试仪操作规程作业指导书
接地电阻测试仪操作规程作业指导书1范围适用于DZ-1-A1、DZ-1-A2型接地电阻测试仪的操作和维护。
2操作前核查2.1对接地电阻测试仪的相关有效证书进行核查，确认在有效期内。
2.2试验条件确认2.2.1不用电源软电缆的氧舱，测量接地点与其它和该点相连的可触及的金属部件之间的阻抗。
2.2.2使用软电源软电缆的氧舱，测量电源插头接地脚与其它和该脚相连接的可触及的金属部件之间的阻抗。
2.2.3用通电流测电压的办法，来确定接地阻抗。
2.2.4通入电流的性质为：⑴频率：50HZ；⑵电源空载电压不超过6V；⑶通入的电流不低于10A，也不超过25A。
3 操作程序3.1测试用二根电缆，四根导线，与仪器相连的四个插针要黑接黑，红接红（二个红接线柱为通电流用，二个黑接线柱为取样电压用），电缆另一端为二个鳄鱼夹，分别夹到接地点与可触及的金属部件上。
3.2由于仪器测试阻抗并动作有一延续过程，被测点阻抗超差不会立即报警，因此鳄鱼夹触到金属部件上时，要保持5S以上的接触时间。
3.3一般均通入10A的电流，再根据试验对象有无电源软电缆而将报警点（“电阻选择”）放在0.1Ω或0.2Ω。
4 注意事项4.1由于工作电流较大，鳄鱼夹接触被测金属表面时，要动作迅速，避免产生火花。
4.2仪器上的“工作”“不报警”“复位”工作转换中的“复位”是指“工作”状态的复位（即不通电流，全部停止工作），此时可不带电进行测点的转换。
4.3仪器原配测试电缆如长度不够，可在测量氧舱时，中间串一根长电缆。
由于串接了电缆而引起接地阻抗有一个偏离“0”位的起始值，如0.00X，检测中因为这个初始值引起报警时，则允许测试结果减去该起始值。
4.4为使插针与仪器插孔可靠接触，必要时可旋紧插针上的小螺丝。
接地电阻测试作业指导书(二篇)

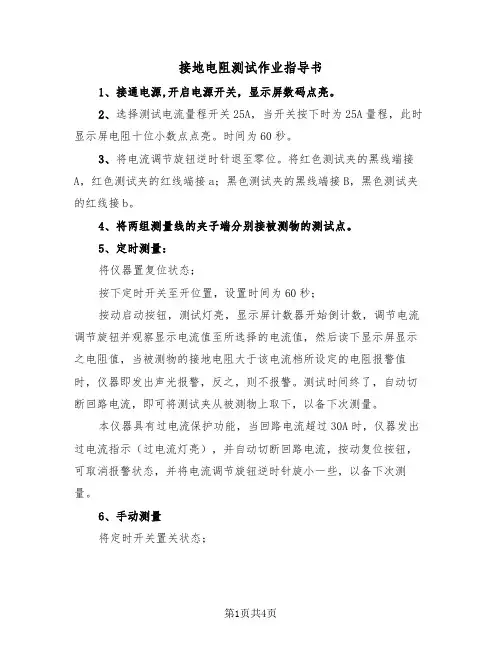

接地电阻测试作业指导书1、接通电源,开启电源开关，显示屏数码点亮。
2、选择测试电流量程开关25A，当开关按下时为25A量程，此时显示屏电阻十位小数点点亮。
时间为60秒。
3、将电流调节旋钮逆时针退至零位。
将红色测试夹的黑线端接A，红色测试夹的红线端接a；黑色测试夹的黑线端接B，黑色测试夹的红线接b。
4、将两组测量线的夹子端分别接被测物的测试点。
5、定时测量：将仪器置复位状态；按下定时开关至开位置，设置时间为60秒；按动启动按钮，测试灯亮，显示屏计数器开始倒计数，调节电流调节旋钮并观察显示电流值至所选择的电流值，然后读下显示屏显示之电阻值，当被测物的接地电阻大于该电流档所设定的电阻报警值时，仪器即发出声光报警，反之，则不报警。
测试时间终了，自动切断回路电流，即可将测试夹从被测物上取下，以备下次测量。
本仪器具有过电流保护功能，当回路电流超过30A时，仪器发出过电流指示（过电流灯亮），并自动切断回路电流，按动复位按钮，可取消报警状态，并将电流调节旋钮逆时针旋小一些，以备下次测量。
6、手动测量将定时开关置关状态；按动启动按钮，测试灯亮，调节电流调节旋钮并观察显示屏电流值至25A，然后读下显示之电阻数据，当被测物的接地电阻大于该电流所设定的接地电阻报警值，仪器即发出声光报警，反之，则不报警。
如需停止测试，则按动复位按钮，测试灯熄灭，回路电流即可切断，将测试夹从被测物上取下，以备下次测量。
测试电阻值不应超过0.1.接地电阻测试作业指导书（二）一、实验目的1. 了解接地电阻测试的原理和方法；2. 掌握接地电阻测试的具体操作步骤；3. 学会使用接地电阻测试仪器。
二、实验器材1. 接地电阻测试仪2. 电源线3. 电笔4. 接地线5. 测试用具（如测线、夹子等）6. 记录表格三、实验原理接地电阻是指通过接地装置与大地之间的电阻，用来衡量设备或系统与大地之间的绝缘程度。
通常，地线的电阻越小，设备的安全性就越高。
接地电阻测试的原理是利用恒流源的直流电流通过接地回路，产生一定的电压降，然后根据欧姆定律计算接地电阻。
接地电阻测量作业指导书
接地电阻测量作业指导书在我们的日常生活和工作中，电可是无处不在。
但你知道吗，为了确保用电的安全，有一项重要的工作那就是接地电阻测量。
这就好比给电路系统穿上了一层“防护服”，可不能马虎！今天，咱们就来好好聊聊接地电阻测量的那些事儿。
一、准备工作在开始测量之前，咱们得像战士出征前准备好武器一样，把需要的工具都准备齐全。
首先，当然少不了一台精准可靠的接地电阻测试仪啦。
这可是咱们的“主力军”，一定要确保它状态良好，电量充足。
然后呢，还得准备好接地棒、导线等辅助工具。
有一次，我去一个工地帮忙测量接地电阻。
当时有个小伙子，急急忙忙地就开始干活，结果发现测试仪没电了，又手忙脚乱地去找充电器，浪费了不少时间。
所以啊，准备工作一定要做充分，不然可就会闹笑话啦！二、测量地点的选择选择测量地点也有讲究哦！一般来说，要选择在接地系统的关键位置，比如接地极附近、建筑物的接地引入点等等。
而且，测量地点的土壤要相对均匀，不能有大块的岩石或者积水，不然会影响测量结果的准确性。
我记得有一次，在一个工厂里测量接地电阻，选的地方刚好有个小水坑，测量出来的电阻值偏差特别大。
后来重新找了个干燥平整的地方，才得到了准确的数据。
三、测量步骤1、布置接地棒将接地棒按照一定的间距插入地下。
插入的深度要足够，一般要达到 05 米以上。
而且，接地棒之间的距离也要符合规定，通常是直线距离 5 米左右。
在插接地棒的时候，要用力均匀，确保接地棒与土壤接触良好。
2、连接导线把测试仪与接地棒用导线连接起来。
连接的时候要注意，导线的接头要拧紧，不能有松动的情况。
3、进行测量打开测试仪，按照仪器的操作说明进行测量。
在测量的过程中，要保持周围环境的安静，避免有其他电磁干扰。
4、记录数据测量完成后，要及时记录测量的数据。
包括测量的电阻值、测量的时间、地点等等。
四、数据处理与分析测量得到的数据可不是就这么摆在那里不管啦，咱们得对它进行处理和分析。
如果测量的电阻值超过了规定的标准，那就得找出原因，看看是接地系统出现了问题，还是测量过程中有什么失误。
接地电阻测量作业指导书
接地电阻测量作业指导书1 适用范围本指导书适用于电力设备接地系统接地电阻的测量。
2 编制依据2.1《铁路电力安全工作规程》（铁运〔1999〕103号）。
2.2《铁路电力安全工作规程补充规定》（铁总运[2015]51号）。
2.3《杭州供电段机械动力设备管理实施细则》。
2.4《ZC-8型接地电阻测试仪使用说明书》。
2.5《福禄克1625接地电阻测试仪使用说明书》。
2.6《CA6415单钳式接地电阻回路测试仪》。
2.7《直流电阻快速测试仪作业指导书》。
3 安全风险提示3.1 风险识别3.1.1使用时存在触电伤害。
3.1.2使用时存在车辆伤害。
3.2 管控措施3.2.1必须执行“三戴二穿”制度，合理安排作业人员，作业人员明确所分担的作业任务和作业安全事项。
3.2.2设备不停电时，只允许使用单钳式接地电阻回路测试仪进行接地电阻测试，禁止拆除接地线。
使用非单钳式测试仪测量变压器工作接地时变压器须停电后再进行测量。
3.2.3雷雨天气时禁止进行测量作业。
3.2.4测量作业应至少两人及以上执行，一人测量，一人监护。
3.2.5为测量接地电阻而拆装接地线时应戴绝缘手套，在接地线与接地极断开后，禁止触及接地线。
3.2.6接地电阻测量作业可按口头或电话命令执行，并填入安全工作命令记录簿内。
3.2.7在测量时应注意来往的车辆，防止车辆勾住测量导线而对人员和设备产生伤害。
3.2.8测量作业时，人员和设备须与其他带电部位保持足够的安全距离。
人员、设备与带电体之间最小安全距(m)3.2.9高铁上道作业时，所有工器具需有明显的反光标识。
4 作业程序4.1作业前准备4.1.1准备好作业所需的工具材料（接地电阻测试仪，拆装工具）。
4.1.2执行“二票一簿”制度，办理好要令许可，并做好安全预想。
4.1.3根据实际设置驻站（驻所）联络员，做好登销记。
4.2作业内容4.2.1 ZC-8型接地电阻测试仪作业4.2.1.1 本仪器适用于在40m左右的范围内可插入接地棒的环境下，测量电力设备接地系统的接地电阻值。
接地电阻测试仪作业指导书
接地电阻测试仪作业指导书1.目的1.1确保各操作(测试)人员熟练地掌握好接地电阻测试仪的各项操作技能。
1.2确保灯具的各处外露可导电部件与灯具的接地端子之间的接触电阻符合国家安全标准要求，更好地满足用户要求。
2.适用范围适用于我司接地电阻测试仪(型号：TOS 7300A)。
3.测量仪器中/工具接地电阻测试仪(型号：TOS 7300A)。
4.操作步骤：4.1测试前准备4.1.1测试前首先检查各电器部件是否完整，确认OK后，接通电源。
4.1.2 将测试导线治具串成一个回路，并将两端分别接到[CURRENT]和[RETVRE]端子上。
搂[SET]键进行测试(测试电流为10A，测试电阻为500 MΩ，测试时间为2.5S，输出频率为50HZ。
)，测试得出的电阻值按键[SET]完成输入测试线和治具归零模式。
4.2测试方法a．开启电源开关(Power)，按下“1”，进入待机状态，此显示屏上可显示五组参数，可通过“^”“V”键进行选择查看，表示为[M-X]。
b．通过“^”“V”键任选一组按[SET]键，程序自动进入电流输出设定模式、测试时间设定模式、测试电阻设定模式、输入频率设定模，然后分别将输出电流设定为10A，测试时间设定为5S，测试电阻设定为500MΩ，输入频率设定为50HZ。
输入OK，按[SET]键程序会自动回到该记忆组的主界面，同时自动将各设定参数存入仪器程序内，并发出一声短暂的“嘀”警告声，仪器处于待测试状态。
c．当仪器处于待测试状态时，将输出电线夹夹住插头的地线插头上，另一根电线夹夹在灯身的五金配件上，按[TEST] 键进行测试。
5.测试频率接地电阻测试为生产线需100%测试项目。
6.品质判定测试通过后，显示器的左上角显示“PASS”字样，同时……，如测试不通过，左上角则显示“R-OVER”，右下角并显示具体的电阻，同时仪器发出连续警告声。
7. 注意事项7.1非经培训合格人员，不能操作接地电阻测试仪。
013 接地电阻测试操作指导书
操作票安全管理规定序言为了保障企业操作票的安全性，对现有操作票管理及安全措施进行制定、完善，特制定本操作票安全管理规定。
一、管理要求1.操作权限分级制度：按照岗位需要，将员工分为普通操作员、工段操作员、主管操作员和技术员等不同权限的操作员，分别设置相应的操作权限级别，严格进行权限管控。
2.操作票的编制：操作票应由技术人员编写并在必要时经过主管技术人员审核后签署。
编制操作票时要求详情必须准确，明确操作者、操作时间和变更情况等相关信息，避免操作票出现空白、重复和混淆等现象。
3.操作票的分发：在保证必要操作员拥有相应权限的情况下，对操作票进行分发时必须加密传输，避免操作票信息的泄漏和损坏，确保操作票内容的完整性、保密性和真实性。
4.操作票的审批：操作员须得到任务指派方及相关技术人员的授权方可进行操作。
对于涉及新设备、新工艺、新工区、新物料以及安全等级较高的操作，应由两人以上技术人员审批，并在操作票上签字确认，以防人为失误所导致的安全问题。
5.操作票的报废：操作记录应该按照公司规定要求进行保存。
如果操作票出现了错误操作，应及时停止操作，立即向上级汇报，对错误操作的操作票进行注销并在上面做好标识。
二、应急措施1.应急预案：在日常操作中，根据操作流程编制相应的应急预案并进行培训，以保证在突发情况下，操作人员能够迅速做出正确反应，保障安全。
2.应急处置：一旦发生事故，操作人员应立即通过电子设备或电话等途径进行报告，并按照制定的应急处置方案进行应急处理。
同时要及时调取相关操作记录和操作票，收集事故发生前现场的图片和文字信息，以协助事故原因的查找和分析。
三、质量控制1.准确性检验：定期对操作记录和操作票的准确性进行检验，对发现的问题及时纠正，并将已处理的记录和操作票进行修改和更新。
2.安全巡查：对公司生产设备和场所进行安全巡查，发现安全隐患时及时提出整改意见，对已进行的巡查要进行记录并进行整理。
结论只有严格实施操作票安全管理规定，才能够保障生产过程中的人身、财产安全，减少事故的发生，提高生产效率和质量水平。
接地电阻测试仪操作指导书
接地电阻测试仪操作指导书（IATF16949-2016/ISO9001-2015）1.0目的为保证接地电阻测试仪的操作安全和测量准确，制定本规程。
2.0适用范围适用于接地电阻测试仪的操作管理。
3.0职责质管部负责接地电阻测试仪的管理工作，检验员实施具体操作。
4.0内容4.1接地电阻测试仪的技术规格4.1.1测量范围： 1~200mΩ（25A） 1~600mΩ（10A）。
4.1.2时间范围：1~99s 连续设定和手动。
4.1.3测量电压：AC <6V。
4.1.4测量电流：AC 5~30A。
4.1.5使用条件：环境温度0~40°C，相对湿度不大于80%。
4.1.6外形尺寸（mm）：350（w）×280(d) ×145(h)。
4.2检验设备的使用注意事项4.2.1仪器电源必须有良好的接地，以免在短路时发生危险。
4.2.2接被测件时，必须保证仪器处于复位状态且输出测试电流调节到“0”的位置。
4.2.3测试灯、欠阻灯一旦损坏，必须立即更换，以免造成误判。
4.2.4发生危险时，立即切断电源。
4.3接地电阻测试仪的操作4.3.1打开电源开关，仪器处于复位状态，将输出电流旋钮调至“0”位置，根据标准要求选择是否定时测量。
4.3.2测试将“预置/测试”开关按下置于预置状态，调节“预置调节”电位器至设定报警值，然后将“预置/测试”开关弹出置于测试状态；将仪器配备一付（二组）测量线，带红夹子的一组测量线，接入测试仪器电阻测试端红接线柱，粗线接粗接线柱，细线接细接线柱：带黑夹子的一组测量线，接入测试仪器电阻测试黑接线柱，粗线接粗接线柱，细线接细接线柱； 将上述两组测量线的夹子端分别接被测设备的测试点；按下启动按钮，缓慢调节输出电流旋钮，使输出电流至所需值；在测试过程中，如果被测件电阻值超过预置设定值，本仪器将超阻报警并发出报警信号，则被测件被判为不合格；测试完毕，按下复位按钮结束测试。
接地电阻测试仪作业指导书
接地電阻測試儀作業指導書1.目的1.1確保各操作(測試)人員熟練地掌握好接地電阻測試儀的各項操作技能。
1.2確保燈具的各處外露可導電部件與燈具的接地端子之間的接觸電阻符合國家安全標准要求，更好地滿足用戶要求。
2.適用范圍適用於我司接地電阻測試儀(型號：TOS 7300A)。
3.測量儀器中/工具接地電阻測試儀(型號：TOS 7300A)。
4.操作步驟：4.1測試前准備4.1.1測試前首先檢查各電器部件是否完整，確認OK後，接通電源。
4.1.2 將測試導線治具串成一個回路，並將兩端分別接到[CURRENT]和[RETVRE]端子上。
摟[SET]鍵進行測試(測試電流為10A，測試電阻為500 MΩ，測試時間為2.5S，輸出頻率為50HZ。
)，測試得出的電阻值按鍵[SET]完成輸入測試線和治具歸零模式。
4.2測試方法a．開啟電源開關(Power)，按下“1”，進入待機狀態，此顯示屏上可顯示五組參數，可通過“^”“V”鍵進行選擇查看，表示為[M-X]。
b．通過“^”“V”鍵任選一組按[SET]鍵，程式自動進入電流輸出設定模式、測試時間設定模式、測試電阻設定模式、輸入頻率設定模，然後分別將輸出電流設定為10A，測試時間設定為5S，測試電阻設定為500MΩ，輸入頻率設定為50HZ。
輸入OK，按[SET]鍵程式會自動回到該記憶組的主界面，同時自動將各設定參數存入儀器程式內，並發出一聲短暫的“嘀”警告聲，儀器處於待測試狀態。
c．當儀器處於待測試狀態時，將輸出電線夾夾住插頭的地線插頭上，另一根電線夾夾在燈身的五金配件上，按[TEST] 鍵進行測試。
5.測試頻率接地電阻測試為生產線需100%測試項目。
6.品質判定測試通過後，顯示器的左上角顯示“PASS”字樣，同時……，如測試不通過，左上角則顯示“R-OVER”，右下角並顯示具體的電阻，同時儀器發出連續警告聲。
7. 注意事項7.1非經培訓合格人員，不能操作接地電阻測試儀。
接地电阻作业指导书(定稿)
试验名称接地连续性 试验试验信息试验作业步骤1.1 检查所有设备和材料是否齐全、有效，检验所有器具和安全设施的有效性图1 1.2 环境温度25±5℃，相对湿度＜75%- 1.3 接地电阻测试仪通电预热30分钟- 2.1 选定厂家指定的组件接地点和推荐的接地线，连接仪器红色输出端；图2 2.2 选定到接地点最大物理唯一的相邻（连接）外露导电部分，并接上仪器黑色输入端；图3 2.3 设定参数：接2.5倍±10%组件最大过流保护电流，测试时间至少2分钟- 2.4 按"START"键，开始测试(测试灯亮起）；- 2.5 待电压电流降低到零，按复位后测试结束；- 3.1 拆去仪器与组件的连接导线- 3.2 数据记录，编写试验报告-试验材料试验器具试验作业演示绝缘鞋1双导线若干光伏组件若干接地电阻测试仪1台绝缘手套1付温湿度计1只编制：会签：注意事项1.注意设备的安全检查批准/日期：外露导电部分和组件其他导电部分之间的电阻小于0.1Ω通过标准作业后制定依据IEC 61730-2 Crystalline silicon terrestrial photovoltaic (PV) modules – Design qualification and type approval2.过程严禁触摸测试线，待测物体，测试探头和输出端口3.不可着金属装饰衣服和装饰4.作业完毕请按复位键适用范围适用于本公司对组件接地连续性的试验试验目的作业中证明在组件的暴露传导表面之间有传导道，保证暴露的传导表面可以完全的接地作业前试验作业指导书XX 文件编号修改码版本页码1/1A1图2图3图1。
ZC-8接地电阻测试仪操作指导书
ZC-8接地电阻测试仪操作指导书型号ZC-8生产厂家北京远东仪表有限公司操作指南1、安全规定：作业时，操作人员要穿工作服、绝缘鞋。
2、作用：测量电力线路或电气设备接地装置（系统）的接地电阻。
图13、结构：3.1、接地电阻测试仪有三端钮和四端钮之分，三端钮的“E”为接地极，“C”为电流接线柱，“P”为电位接线柱；四端钮分别是两个电流端钮“C1、C2”，两个电位端钮“P1、P2”，其中“C2、P2”端钮短连，相当于三端钮表的“E”极。
3.2、有一个倍率档位开关（粗调），有3个档位，分别为：×0.1Ω、×1Ω、×10Ω,在表盘的小窗口中显示（如图1）。
3.3、倍率档位开关外环盘是刻度盘旋钮（细调）。
3.4、零位调整旋钮。
3.5、有辅助接地探针2根和测试线3根，分别是5m、20m、40m各一根。
图2 图34、接线方法4.1、将两个接地探针沿接地体辐射方向分别插入距接地体20m、40m 的地下，探针插入深度为400mm。
4.2、将接地电阻仪平放于接地极附近，用5m的导线连接被测试接地极和接地电阻仪的“E”极或“C2、P2”短接后的公共极柱上。
4.3、将20m线连接“P1”端钮和电位探针；将40m线连接“C1”端钮和电流探针，且E、P1、C1要基本保持在一条直线上（如图3）。
4.4、测量小于1Ω的接地电阻时接线，将P2、C2端钮间的短连片拆除，分别用导线连接到被测试接地极上，其中P2接到靠地端，C2接到靠外端（如下图4），这样可以消除测量时连接导线电阻对测量结果引入的附加误差。
图45、测试读数方法5.1、测量前将仪表放平，调整检流计的机械零位，归零，即使指针指在红线上。
5.2、将倍率开关放在最大倍数上，缓缓摇动发电机手柄，同时转动“测量刻度盘”旋钮，直至指针停在中心红线处。
当检流计接近平衡时，即加快发电机的转速至其额定转速（120转/分），调节“测量标度盘”使指针稳定地指在红线位置，然后读出刻度盘上的数字。
接地电阻测试作业指导书
6．4因器具具有过流报警功能，在回路电流大于28A时仪器报警并切断电流输出，此时按下“复位”按钮可消除警报并将电流调节旋钮逆时针调小至25A。
6．5仪器不要在高温，潮湿多尘的环境中使用和存放，避免阳光正面直射。
6．6如仪器发生故障，不得私自修理。
6．7未经培训人员，不能操作仪器。
4．1．5准备状态已设定好后可进行测试。
版本号
A0
实施日期
2010.10.10
页次：共．1测试电流，将测试电流调到25A。
4．2．2手动测试：
A按下“启动”按钮，测试灯亮此时仪器处在测试状态。
B将黑色测试线夹住测试插座的接地线，将红色测试夹接触所测试的位置（底座的“接地”触点，电水壶成品的金属外壳），测试时间2-5秒。
3．0品管部指定设备操作规程并负责制定年度校核计划，负责培训员工上岗，使用部门
负责日常使用、保养与自校。
4．0测试步骤
4．1测试前准备
4．1．1测试前先将红粗线接红色电流接线柱，红细线接红电阻接线柱，黑粗线接黑色电流接线柱，黑细线接黑电阻接线柱，连接电源线，确认OK后按下电源开关,电源指示灯亮。
4．1．2调节电流调节旋钮逆时针旋至0位；选择量程200mΩ。
C当被测物接电阻大于设定电阻值时，则仪器的蜂鸣器报警。
4．3按要求每隔2小时，自校核机器一次。确保接线可靠，机器无故障。
5．0品质判定
通过以上测试，当出现蜂鸣器尖叫报警及红色指示灯亮时，则被测物接地电阻值测试不合格。反之则OK。
6．0注意事项
6．1测试时，测试时间不能太长以免损伤被测物。
6．2测试时，以接触良好的状态读数为准，消除接触电阻的影响。
7．0经测试后不合格的物品需作好不合格品标识！！！
接地电阻测试仪使用作业指导书
接地电阻测试仪使用作业指导书
一、规格和技术特性
二、结构特性与工作原理
本仪表由于摇发电机、电流互感器、滑线电阻及检流计组成，全部机构装在塑料壳内，外有皮壳便于携带。
附件有辅助探棒导线等，装于附件袋内。
其工作原理采用基准比较式。
三、使用与操作
1.使用
测量接地电阻值时接线如下：
E端钮接5m导线，P端钮接20m导线，C端钮接40m导线，导线的另一端分别接被测物接地级E＇，电位探棒C＇，且E＇，P＇，C＇应保持直线，其间距为20m。
当所测接地电阻大于等于1Ω时，将仪表上2个E端连结在一起。
2.操作步骤
1）仪表端钮线应正确无误。
2）仪表置于水平后，调整检流计的机械零位。
3）将倍率开关置于最大倍率，逐渐加快摇柄转速，使其达到150r/min。
当检流计指针向某一方向偏转时，旋动刻度盘，使检流计指针在“D”点。
此时刻度盘上读数乘上倍率档即为被测电阻值。
4）如刻度盘读数小于1时，仍未取得平衡，可将倍率开关置于小一档的倍率，直至调节到完全平衡为止。
5）若发现仪表检流计指针有抖动现象时，可变化摇柄转速，以消除抖动现象。
6）若仪表检流计灵敏度过低时，可在探棒周围注水或盐水以湿润。
3.注意事项
1）禁止在有雷电功被测塔吊带电时进行测量。
2）仪表携带，使用时须小心轻放，避免剧烈震动。
接地电阻测试仪操作指导书
一、预置指导：
文件编号 版本号 日期 页码
NN-W1-QC-08 A/0
接地电阻测试仪 操作指导书
共1页
1.将仪器的电源开关置于关机状态,现插上电源线. 2.把电源调节旋钮调至最小范围,按下电源开关开机. 3.根据所测试的标准选择电阻量程档. 4.把预置/测试开关置于测试位置. 5.以上步骤操作完毕,按一下起动开关,把两根测试棒良好短接顺时针调节旋扭,至电流显示 窗口的数值为:10A;±5%,电阻显示窗口为0-15mΩ 之间,此时所有预置被记忆进行测试. 二、测试指导: 1.把被测的产品放置在台面,用黑色端子输出端的测试棒良好连接被测产品的接地端子或接 地螺丝端,用红色输出端子的输出棒接触产品的可触摸的金属表面. 2.看电流显示窗口的电流应为10A;±5%.电阻显示的窗口的阻值不能大于500mΩ ,则被测的产 品为OK.再测试一下产品重复测试指导的1项和2项操作.如测试的电流大于10A,阻值大于500m Ω 时,则该产品为不良品,此时应把该产品取出进行维修再测试,直到合格方可下拉. 三、特别注意事项： 1.接地测试仪预置的测试数据必须和下拉产品的工程技术资料相符. 2.测试员必须严格按照测试指导作业,应清楚明白的理解作业指导和工程技术资料要求,如有 不明白,可以询问技术员. 3.接地测试仪上禁止摆放任何物料和产品. 4.测试员必须定时自检接地测试仪(每2小时一次自检),把接地测试仪的电阻设置在0.1Ω,然 后把黑色端子输出棒与红色端子输出棒良好短接，电流调至25A,然后将黑色端子输出端子夹 在回路端子上，将红色端子夹在接地仪器绿色端子上，能通过夹在红色端子上会报警，应停 止使用,即时向线长汇报.
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4.2.7如产品合格会发出“嘀”的提示音，显示器显示有PASS M-1 0.0S xx.xA xxxmΩ,同时绿色指示灯亮，反之则仪器发“嘀”的警告音，[STOP]红色指示灯亮，显示器显示状态及失败时的数值，继续按[STOP]按钮，则关闭报警声且接地电阻测试仪进入待机状态，如要再继续测试，请再按[TEST]键。
4.2.2请先按[SET]键进入对应参数设定状态(如下表)，并分别用“Λ”“V”键来设定以下相应的参数(可设定5组参数)，按[EXIT]键可退出参数设定功能。中国、欧洲、澳洲带接地装置的灯具标准参数为：12V、10A、500mΩ、50Hz、5S美规可移式灯具标准参数为25A、6V、100mΩ、60Hz、5S；美规固定式灯具标准参数为30A、12V、10源线分别接到本仪器和电源插座上，请不要先将测试线接到本仪器的输出端子上。
4.1.3将待测物或测试器具的测试线全部接好，然后再将各种测试线接到本仪器输出端子上并检查所有测试线是否接好。
4.2测试步骤和方法
4.2.1.开启电源开关(Power)显示器显示：
经过短暂时间后，程序自动进入待测试设定模式：
1.0目的
通过测试以确保灯具各处外露可导电部件与灯具的总接地端子之间的接地电阻值符合国家安全标准要求，更好的满足客户需求。
2.0适用范围
适用于我司所有安装之接地装置的灯具。
3.0测试仪器/工具
接地电阻测试仪(型号：TOS7300A)
4.0操作步骤
4.1测试前准备
4.1.1测试前首先检查各电器部件是否完好，确认OK后，方可将仪器背后的“电源选择”开关，切换到正确输入电压位置(230V)。
5.0日常维护和保养
5.1使用者的维护。
为了防止意外触电的发生，请不要打开机器的盖子，本机器内部所有零件绝对不需要用户维护，如果机器有异常，由厂家进行维护。
5.2定期维护
本测试仪、输入电源线、测试线、测试插座和相关附件等每年送计量部门检定和校
验一次，以保护使用者的安全和机器的精确性。
5.3清洁：随时保持仪器之清洁，每天使用前后应用棉布擦试仪器外壳，以保持机身的干净。
6.0注意事项
6.1非经培训合格人员，不能操作接地电阻测试仪。
6.2在测试过程中，不能随意调节其他按钮。
6.3测试电流需大于5A时方能报警。
6.4在测试进行中绝对禁止碰触测试对象或任何与待测物有连接的对象。
6.5万一发生任何问题，请立即关闭电源。
1
Current = xx.xA
Range = 3.0—30A
2
Timer = xx.xs
Range = 0—999.9S
3
Hi-Limit = xx.xmΩ
Range = 0-52.0mΩ
4
Freg = 50( )Hz
Select by or
4.2.3.依上述步骤完成后，按[SET]键进入测试线和治具电阻归零模式：
然后再按[SET]键，显示面显示：
请再继续按[TEST]键，显示器短暂显示
后，会听“嘀”声声音，表示设定完毕。
4.2.4将测试治具两红黑表笔串成一回路，将回路的两端分别接入机器的CURRENT和RETURN端子上，然后按[TEST]键，仪器会自动测量电路上的电阻值。
4.2.5记下电阻值依4.2.3，设定于程序内，并按[SET]键，仪器处于待测状态。
