负反馈放大电路实验报告

负反馈放大电路实验报告负反馈放大电路实验报告引言：在电子学中，负反馈放大电路是一种常见且重要的电路配置。

通过引入负反馈，可以提高放大电路的稳定性、线性度和频率响应。

本实验旨在通过实际搭建负反馈放大电路并测量其性能参数，验证负反馈的作用和效果。

一、实验原理负反馈是指将放大电路的一部分输出信号与输入信号进行比较，并将差值反馈到放大电路的输入端，从而调节放大倍数和频率响应。

负反馈放大电路可以分为电压负反馈和电流负反馈两种类型。

二、实验过程1. 实验器材准备：准备好放大电路所需的电阻、电容等元件，以及信号发生器、示波器等测量设备。

2. 搭建电路：按照实验要求，搭建负反馈放大电路。

3. 测试输入输出特性：将信号发生器连接到放大电路的输入端，通过改变输入信号的幅值和频率，测量输出信号的幅值和相位。

4. 测试频率响应：保持输入信号的幅值不变，改变输入信号的频率，测量输出信号的幅值和相位随频率变化的情况。

5. 测试稳定性：通过改变负反馈电阻的值，观察输出信号的变化情况，验证负反馈对放大电路稳定性的影响。

三、实验结果与分析在实验中，我们搭建了一个基本的电压负反馈放大电路，并进行了一系列测试。

以下是实验结果的总结和分析：1. 输入输出特性：通过测量输入输出信号的幅值和相位，我们可以得到放大电路的增益和相位差。

实验结果显示，随着输入信号幅值的增加，输出信号的幅值也相应增加，但增益逐渐减小，这是负反馈的作用。

相位差也随着频率的变化而变化，但变化较为平缓，说明负反馈对相位稳定性的改善。

2. 频率响应：我们改变输入信号的频率，测量输出信号的幅值和相位随频率变化的情况。

实验结果显示，随着频率的增加，输出信号的幅值逐渐减小，相位差也有所变化。

这是因为负反馈对高频信号有一定的衰减作用，从而改善了放大电路的频率响应。

3. 稳定性：通过改变负反馈电阻的值，我们观察到输出信号的变化情况。

实验结果显示，当负反馈电阻增大时，输出信号的幅值减小，但增益变得更加稳定。

负反馈放大电路实验报告

（4）提高要求
usf
Rif
Rof
9.46
526.5Ω
3.43kΩ
与仿真数据比较：
usf =
if =
10.2 − 9.46
× 100% = 7.25%
10.2
526.5 − 310.13
3.58 − 3.43
× 100% = 41.10% ; =
× 100% = 4.19%
× 100% = 39.86%
854.1
393.1
误差分析：闭环时的电压放大倍数的误差相对较小，而输入输出电阻则与仿真值误差较大，
这主要是由于电压幅值较小，导致在测量输入输出电阻（尤其是输出电阻）时，两次测量的
电压（对于输入电阻指串入输入回路电阻两端的电压；对于输出电阻指带负载和不带负载时
的输出电压）的幅值变化很小，导致读数时的误差对结果影响较大。
526.5
3.58
误差分析：提高要求中闭环放大倍数、输出电阻与仿真值误差比较小，而输入电阻一项的误
差较大，其可能原因一方面与上面分析输入电阻误差的原因一致，另外可能与示波器显示波
形相对不稳定导致读数偏差增大有关。
七、分析与总结
由以上数据对比和误差分析可知：
此次试验数据与仿真数据的误差整体较小。这一方面是由于调整了仿真时晶体管的β 值，
3.
6
图 3 电流并联负反馈放大电路
四、仿真数据
基本要求：(原电路)
（1）静态工作点的调试第一级：I DQ=1.99mA,
UGDQ=-9V.
UGSQ=-2.38V,
第二级：I CQ=2.03mA,
UA= 2.43 V,
US= 4.81 V,
UCEQ=2.303V

负反馈放大电路实验报告

一、实验目的加深理解放大电路中引入负反馈的方法和负反馈对放大器各项性能指标的影响。

二、实验设备与器件1、＋12V 直流电源2、函数信号发生器3、双踪示波器4、万用表5、晶体三极管3DG6×2(β＝50～100)或9011×2 电阻器、电容器若干。

三、实验原理负反馈放大器有四种组态，即电压串联、电压并联、电流串联、电流并联。

本实验以电压串联负反馈为例，分析负反馈对放大器各项性能指标的影响。

1、图3-1为带有负反馈的两级阻容耦合放大电路，在电路中通过f R 把输出电压O U 引回到输入端，加在晶体管T1的发射极上，在发射极电阻1F R 上形成反馈电压f U 。

根据反馈的判断法可知，它属于电压串联负反馈。

带有电压串联负反馈的两级阻容耦合放大器主要性能指标如下①闭环电压放大倍数：u u uuf F A 1A A +=其中I O u U U A /=——基本放大器(无反馈)的电压放大倍数，即开环电压放大倍数。

u u F A +1——反馈深度，它的大小决定了负反馈对放大器性能改善的程度。

②反馈系数：F1f F1u R R R F +=③输入电阻：i u u if R F A R )1(+=，i R ——基本放大器的输入电阻④输出电阻：uuO Oof F A 1R R +=，of R ：基本放大器的输出电阻 uo A ：基本放大器∞=L R 时的电压放大倍数 ①在画基本放大器的输入回路时，因为是电压负反馈，所以可将负反馈放大器的输出端交流短路，即令0=O U ，此时f R 相当于并联在1F R 上。

②在画基本放大器的输出回路时，由于输入端是串联负反馈，因此需将反馈放大器的输入端(T1管的射极)开路，此时)1F f R R +（相当于并接在输出端。

可近似认为f R 并接在输出端。

根据上述规律，就可得到所要求的如图3-2所示的基本放大器。

四、实验步骤1、测量静态工作点数模实验箱按图3-3连接实验电路，模拟电子技术实验箱按图3-4连接实验电路，首先取适量，频率为1KHz 左右，调节电位器使放大器的输出不出现失真，然后使 (即断开信号源的输出连接线)，用万用表直流电压档分别测量第一级、第二级的静态工作点，记入表3-1。

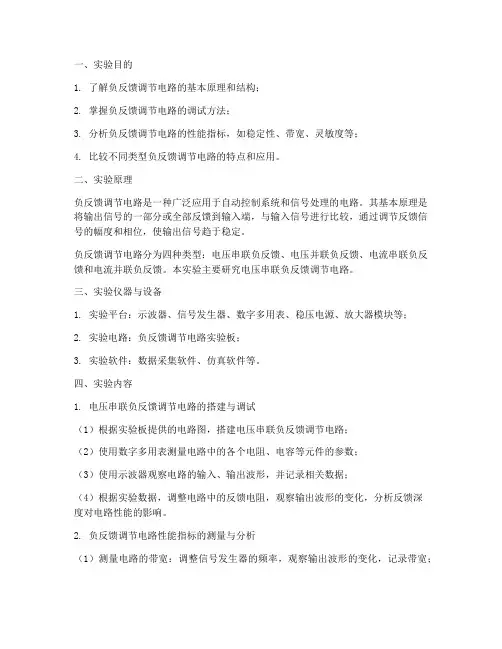

负反馈调节电路实验报告

一、实验目的1. 了解负反馈调节电路的基本原理和结构；2. 掌握负反馈调节电路的调试方法；3. 分析负反馈调节电路的性能指标，如稳定性、带宽、灵敏度等；4. 比较不同类型负反馈调节电路的特点和应用。

二、实验原理负反馈调节电路是一种广泛应用于自动控制系统和信号处理的电路。

其基本原理是将输出信号的一部分或全部反馈到输入端，与输入信号进行比较，通过调节反馈信号的幅度和相位，使输出信号趋于稳定。

负反馈调节电路分为四种类型：电压串联负反馈、电压并联负反馈、电流串联负反馈和电流并联负反馈。

本实验主要研究电压串联负反馈调节电路。

三、实验仪器与设备1. 实验平台：示波器、信号发生器、数字多用表、稳压电源、放大器模块等；2. 实验电路：负反馈调节电路实验板；3. 实验软件：数据采集软件、仿真软件等。

四、实验内容1. 电压串联负反馈调节电路的搭建与调试（1）根据实验板提供的电路图，搭建电压串联负反馈调节电路；（2）使用数字多用表测量电路中的各个电阻、电容等元件的参数；（3）使用示波器观察电路的输入、输出波形，并记录相关数据；（4）根据实验数据，调整电路中的反馈电阻，观察输出波形的变化，分析反馈深度对电路性能的影响。

2. 负反馈调节电路性能指标的测量与分析（1）测量电路的带宽：调整信号发生器的频率，观察输出波形的变化，记录带宽；（2）测量电路的稳定性：通过改变输入信号幅度，观察输出波形的变化，分析电路的稳定性；（3）测量电路的灵敏度：调整输入信号幅度，观察输出波形的变化，分析电路的灵敏度；（4）分析不同类型负反馈调节电路的特点和应用。

五、实验结果与分析1. 电压串联负反馈调节电路的搭建与调试根据实验板提供的电路图，成功搭建了电压串联负反馈调节电路。

通过调整反馈电阻，观察到了输出波形的变化，证实了负反馈对电路性能的影响。

2. 负反馈调节电路性能指标的测量与分析（1）带宽：通过调整信号发生器的频率，测量了电路的带宽，发现带宽随着反馈深度的增加而增加；（2）稳定性：通过改变输入信号幅度，观察到了输出波形的变化，证实了电路的稳定性；（3）灵敏度：通过调整输入信号幅度，观察到了输出波形的变化，分析了电路的灵敏度；（4）不同类型负反馈调节电路的特点和应用：通过对比分析，了解了不同类型负反馈调节电路的特点和应用。

负反馈放大电路的实验报告

负反馈放大电路的实验报告负反馈放大电路的实验报告引言负反馈放大电路是电子工程领域中常见的一种电路结构，它通过将一部分输出信号反馈到输入端，以达到提高电路性能的目的。

本实验旨在通过搭建负反馈放大电路并进行实验验证，深入理解负反馈放大电路的原理和应用。

实验原理负反馈放大电路是通过将一部分输出信号反馈到输入端，形成一个反馈回路，从而改变电路的输入-输出关系。

其中最常见的一种负反馈方式是电压负反馈，它通过将输出电压与输入电压之间的差异进行放大，从而实现对电路增益的调节。

实验步骤1. 准备实验所需的电路元件和仪器设备，包括放大器、电阻、电容等。

2. 根据实验要求，搭建负反馈放大电路。

3. 连接信号源和示波器，确保电路正常工作。

4. 调节放大器的参数，如增益和带宽，观察输出信号的变化。

5. 测量并记录实验数据，包括输入信号的幅值、输出信号的幅值、增益等。

6. 对实验结果进行分析和总结，验证负反馈放大电路的性能。

实验结果与分析通过实验我们得到了一系列实验数据，并进行了分析和总结。

首先，我们观察到在负反馈放大电路中，输出信号的幅值相对于输入信号的幅值有所减小。

这是因为负反馈放大电路通过将一部分输出信号反馈到输入端，降低了电路的增益，从而实现了对信号的调节。

其次，我们还观察到在负反馈放大电路中，输出信号的频率响应更加平坦。

这是因为负反馈放大电路通过反馈回路，降低了电路的频率响应，使其更加稳定。

这对于一些需要稳定输出信号的应用场景非常重要。

此外，我们还发现负反馈放大电路可以提高电路的线性度。

通过调节反馈回路的参数，我们可以使输出信号更加接近输入信号，从而减小非线性失真。

这对于音频放大器等需要高保真度的应用非常重要。

结论通过本次实验，我们深入理解了负反馈放大电路的原理和应用。

负反馈放大电路通过将一部分输出信号反馈到输入端，实现了对电路增益、频率响应和线性度的调节。

这种电路结构在电子工程领域中具有广泛的应用，如音频放大器、运算放大器等。

负反馈放大电路实验报告

负反馈放大电路实验报告一、实验目的。

本实验旨在通过搭建和测试负反馈放大电路，加深对负反馈原理的理解，掌握负反馈放大电路的基本特性和工作原理。

二、实验原理。

负反馈放大电路是在放大器的输出端和输入端之间加入反馈电路，使得输出信号的一部分反馈到输入端，从而抑制放大器的增益，降低失真，提高稳定性和线性度。

三、实验器材。

1. 信号发生器。

2. 示波器。

3. 电阻、电容。

4. 电压表。

5. 万用表。

6. 负反馈放大电路实验箱。

四、实验步骤。

1. 按照实验箱上的示意图连接负反馈放大电路。

2. 调节信号发生器的频率和幅度，观察输出端的波形变化，并用示波器观察输入输出波形的相位差。

3. 测量输入端和输出端的电压、电流，计算增益和带宽。

4. 调节反馈电路的参数，观察输出波形的变化。

五、实验结果与分析。

通过实验我们观察到，在负反馈放大电路中，输出波形的失真明显降低，相位差减小，增益稳定性提高。

当调节反馈电路的参数时，输出波形的变化也相对灵活，这说明负反馈放大电路具有较好的调节性能。

六、实验结论。

负反馈放大电路可以有效地降低失真，提高稳定性和线性度，是一种常用的放大电路结构。

掌握负反馈放大电路的基本特性和工作原理，对于电子工程技术人员来说具有重要的意义。

七、实验总结。

通过本次实验，我们深入了解了负反馈放大电路的工作原理和特性，并通过实际操作加深了对其的理解。

在今后的学习和工作中，我们将更加熟练地运用负反馈放大电路，为电子技术的发展贡献自己的力量。

八、参考文献。

1. 《电子技术基础》，XXX，XXX出版社，200X年。

2. 《电子电路设计与仿真》，XXX，XXX出版社，200X年。

以上为负反馈放大电路实验报告的内容，希望对大家有所帮助。

实验报告(负反馈电路)

实验四负反馈放大电路一、实验目的1.研究负反馈对放大电路性能的影响。

2.掌握负反馈放大电路性能的测试方法。

二、实验仪器1.双踪示波器。

2.音频信号发生器。

3.数字万用表。

三、实验电路原理图 4.11.工作原理（电路的功能、电路中各个元器件的作用）:1）.电路的功能：该电路是电压串联负反馈电路。

除了可以放大电压之外, 当接入负反馈电路时, 还可以稳定放大倍数, 又由于该电路是电压串联负反馈电路, 可以增大输出电阻, 减小输入电阻。

同时拓宽通频带, 减小非线性失真。

2）.电路中各个元器件的作用:两个三极管起放大作用；CF,Rf构成反馈电路；R3用以消除交越失真；四、实验内容及结果分析1.负反馈放大电路开环和闭环放大倍数的测试:表4.1R L(KΩ)V i(mV) V0(mV) A V(A vf)开环∞ 2 1840 9201.5k 2 616 308闭环∞ 2 59.2 29.61.5k 2 59.2 29.62.负反馈对失真的改善作用(1)将图4.1电路开环, 逐步加大Vi的幅度, 使输出信号出现失真(注意不要过份失真)记录失真波形幅度。

(2)将电路闭环, 观察输出情况, 并适当增加Vi幅度, 使输出幅度接近开环时失真波形幅度。

若RF=3K不变, 但RF接入1V1的基极。

3.测放大电路频率特性表4.2f H(Hz) f L(Hz)开环140HZ 1.2KHZ闭环 2.88MHZ 400HZ五、小结思考题1.分析电路的负反馈组态。

该电路是电压串联负反馈电路2.根据实验内容总结负反馈对放大电路的影响。

稳定放大倍数, 又由于该电路是电压串联负反馈电路, 可以增大输出电阻, 减小输入电阻。

同时拓宽通频带, 减小非线性失真。

模电负反馈放大电路实验报告

模电负反馈放大电路实验报告模拟电子技术作为电子学的重要分支，对于电子工程师的培养具有重要意义。

在模拟电子技术中，负反馈放大电路是一种常见且重要的电路。

本文将对负反馈放大电路进行实验报告，探讨其原理、实验过程以及实验结果。

一、实验目的负反馈放大电路是一种通过在放大器输出端与输入端之间引入负反馈电压，以改善放大器性能的电路。

本次实验的目的是通过搭建负反馈放大电路，了解其工作原理以及对电路性能的影响。

二、实验原理负反馈放大电路是通过将放大器输出信号与输入信号进行比较，并将差异信号进行反馈，从而抑制放大器的非线性失真、增加电路的稳定性和线性度。

在负反馈放大电路中，反馈网络的作用是将一部分输出信号引入到输入端，与输入信号相比较，产生差异信号进行反馈。

三、实验材料本次实验所需材料包括：运放、电阻、电容、示波器等。

四、实验步骤1. 按照实验电路图搭建负反馈放大电路，确保电路连接正确。

2. 将输入信号接入到放大器的非反相输入端，输出信号接入到示波器进行观测。

3. 调节电源电压，使其达到所需的工作电压。

4. 输入不同的信号幅值，观察输出信号的变化。

5. 测量输入信号幅值与输出信号幅值之间的关系，记录实验数据。

五、实验结果与分析通过实验观察和数据记录，我们可以得到输入信号幅值与输出信号幅值之间的关系曲线。

在负反馈放大电路中，输入信号经过放大后，输出信号的幅值相对于输入信号进行了衰减。

这是因为负反馈电路引入的反馈信号与输入信号相位相反，通过相位差的叠加，使得输出信号的幅值减小。

在实验中，我们还可以观察到负反馈放大电路对输入信号波形的改变。

通过引入反馈信号，负反馈放大电路可以抑制放大器的非线性失真，使得输出信号更加接近输入信号的波形。

这对于一些对波形要求较高的应用场景非常重要。

六、实验总结通过本次实验，我们对负反馈放大电路的原理、实验过程以及实验结果有了更深入的了解。

负反馈放大电路作为一种常见的电路结构，在电子工程中具有广泛的应用。

负反馈实验报告

负反馈实验报告负反馈实验报告引言负反馈是一种在自动控制系统中广泛应用的原理，通过对系统输出与期望输出之间的差异进行补偿，使系统能够稳定地运行。

本实验旨在通过一个简单的电子电路实例，探究负反馈的原理和应用。

实验目的1. 了解负反馈的基本原理；2. 掌握负反馈在电子电路中的应用；3. 分析负反馈对电路性能的影响。

实验器材与材料1. 功放电路实验板；2. 信号发生器；3. 示波器；4. 电压表；5. 电阻、电容等元器件。

实验过程1. 搭建基本的放大电路，包括信号源、功放电路和输出负载；2. 设置信号源的频率和幅度，将输出信号连接至示波器观察波形；3. 逐步引入负反馈，调整反馈电阻的值，观察输出波形的变化；4. 测量不同情况下的电压增益、频率响应等参数。

实验结果与分析在实验中，我们首先搭建了一个基本的放大电路，将信号源的输出连接至功放电路的输入端，通过输出负载观察输出波形。

初始状态下，输出波形可能存在失真、偏移等问题。

然后，我们引入了负反馈，通过调整反馈电阻的值，观察输出波形的变化。

实验中发现，随着负反馈的引入，输出波形逐渐趋于稳定，失真和偏移问题得到了明显改善。

这是因为负反馈通过将一部分输出信号反馈至输入端，抑制了系统的非线性特性和漂移现象，使得输出能够更加接近期望值。

此外，我们还测量了不同情况下的电压增益和频率响应。

实验结果显示，负反馈能够显著降低电压增益，使得系统的放大能力得到限制。

这是因为负反馈引入了一个降低放大倍数的补偿环节，使得输出与输入之间的差异减小。

频率响应方面，负反馈能够提高系统的带宽，使得系统能够更好地响应高频信号。

结论通过本次实验，我们深入了解了负反馈的原理和应用。

负反馈能够有效地改善电子电路的性能，使得输出信号更加稳定、准确。

然而，负反馈也会降低电路的放大能力，需要在设计中进行权衡。

因此，在实际应用中，我们需要根据具体需求选择合适的负反馈方式和参数。

总结负反馈作为一种常见的控制原理，在自动控制系统和电子电路中得到了广泛应用。

负反馈实验报告

实验二负反馈放大器(P69)一、实验目的（1）熟悉负反馈放大电路性能指标的测试方法。

（2）通过实验加深理解负反馈对放大电路性能的影响。

(3)引入负反馈降低了电压放大倍数；(4)负反馈提高了放大器增益的稳定性；(5)负反馈展宽了放大器的通频带。

二、实验原理•设计一个用集成运放组成的闭环放大电路如图1所示：放大电路1和放大电路2各自是由集成运放组成的局部负反馈放大器，就整体而言，它们可视为开环放大器（无整体反馈环时）。

三、设计任务与要求本设计要求：开环电压放大倍数A u=500(第一级放大电路电压放大倍数为20倍)，闭环电压放大倍数A uf≈80左右（以实测为准）,先用Multisim7进行软件仿真，然后再在实验仪上完成。

1. A741集成运放管脚介绍：• 1.5 调零端 2. 反相输入端(-)3. 同相输入端(+) 4. 脚负电源端(-15V)6. 输出端7. 脚正电源端(+15V)8. 空三、设计任务与要求2.在实验仪上将电路接成开环状态3.调零，将输入信号端接地，接通电源后分别调节电位器，使各自运放的输出为零。

-15v其中：R5为闭环放大器的反馈电阻三、设计任务与要求4.开环放大电路指标的测量(1)放大倍数的测量：输入端加入正弦波频率1KHz,电压有效值5mV 的信号.测量输出电压ＵＯ，计算开环放大倍数。

在开环放大器中，放大器A 1的放大倍数为：121*211//1R R R R R A +≈+=放大器A 2的放大倍数为： ● 根据开环放大倍数要求，可以确定出R 1~R 4的值。

● 根据平衡电阻的要求，可以确定出R b1、R b2的值。

(2)上限频率的测量: 保持输入信号不变(5mV)，改变输入信号的频率，测量输出电压U o ，当信号频率上升到使放大倍数下降到中频放大倍数的0.707倍时所对应的频率为上限频率。

● 5.闭环放大电路指标的测量:● 将电路接成闭环状态。

(1)放大倍数的测量● 输入正弦波频率为1KHz ，电压有效值为5mV 的信号，测量输出电压U O ，计算电压放大倍数。

负反馈放大电路实验报告

负反馈放大电路实验报告
本实验室使用的负反馈放大电路是LM741。

该IC可用于几乎所有的负反馈放大电路类型，从基本的非线性放大电路到模拟加法器，从积分电路到高电平门控放大器。

实验中使用一台型号为DS2202的示波器，并配备了实验适配器板及常见元器电路，
引入实验台。

同时，示波器上连接着实验板上的LM741电路。

实验运行电路图（忽略电源部分）可见下图：
实验的实质是测量LM741的功率放大特性，在实验之前我们应该熟悉LM741的模拟特性，也就是电路的元件如何产生多义性的电压变化特性。

实验中，数字三端口开关上调节振荡电压，改变输入信号，重复经过LM741的放大过程。

在实验过程中，同时观察和测量示波器上的输出Voltage Voltage电压波形。

操作完成后，由实验台上的数字表可看出，在实验中，示波器上的输出Voltage电压
可以随振荡电压的大小而发生变化，并能够通过增加调节电压去改变电路的功率放大系数，由此可以确定LM741的功率放大特性。

总而言之，本实验证明了LM741的功率放大特性，可以通过增加调节电压，改变电路
的功率放大系数，从而达到调节电路功率放大器的效果。

负反馈放大电路实验报告

负反馈放大电路实验报告负反馈放大电路实验报告引言：负反馈放大电路是电子工程中常见的一种电路结构，通过引入负反馈，可以改善放大电路的性能，提高稳定性和线性度。

本实验旨在通过搭建负反馈放大电路并进行实际测量，验证其性能改善效果。

一、实验装置与原理本实验采用了基本的共射放大电路作为负反馈放大电路的实验对象。

该电路由三极管、电阻、电容等元件组成，其原理是通过负反馈将放大电路的输出信号与输入信号进行比较，并通过调节反馈电路的增益来实现性能的改善。

二、实验步骤1. 搭建电路：根据实验指导书上的电路图，依次连接三极管、电阻和电容等元件，确保电路连接正确无误。

2. 调整电路参数：通过调节电阻的值，使得电路的工作点达到最佳状态，以确保三极管能够正常工作。

3. 连接信号源：将信号源与输入端相连，确保输入信号正常输入。

4. 连接示波器：将示波器与输出端相连，以便观察输出信号的波形和幅度。

5. 测量输出信号：通过示波器观察输出信号的波形和幅度，并记录下相应的数值。

三、实验结果与分析在实验中，我们通过调节电阻的值，使得电路的工作点达到最佳状态。

在这个状态下，我们观察到输出信号的波形明显改善，失真减小，幅度更加稳定。

这说明负反馈放大电路能够有效地改善放大电路的性能。

此外，我们还通过改变输入信号的频率，观察输出信号的变化。

实验结果显示，随着频率的增加，输出信号的幅度有所下降，但波形仍然保持较好的线性度。

这说明负反馈放大电路对于不同频率的信号都能够进行有效放大，并保持较好的线性度。

四、实验总结通过本次实验，我们成功搭建了负反馈放大电路，并通过实际测量验证了其性能改善效果。

负反馈放大电路能够有效地改善放大电路的线性度和稳定性，使得输出信号更加稳定、准确。

在实际应用中，负反馈放大电路被广泛应用于音频放大器、功放等电子设备中，以提高音质和信号质量。

然而，负反馈放大电路也存在一些限制，如增加了电路的复杂性、引入了噪声等。

因此，在实际设计中需要综合考虑各种因素，选择合适的负反馈放大电路结构以及合适的参数。

负反馈电路实验报告

负反馈电路实验报告负反馈电路实验报告引言：负反馈电路是电子工程中常用的一种电路结构，通过将一部分输出信号回馈到输入端，可以有效地改善电路的性能。

本实验旨在通过搭建负反馈电路并进行实际测试，探究负反馈对电路增益、稳定性和频率响应的影响。

实验目的：1. 理解负反馈电路的基本原理和作用；2. 掌握负反馈电路的搭建方法和实验测试技巧；3. 分析负反馈对电路增益、稳定性和频率响应的影响。

实验装置和材料：1. 函数信号发生器；2. 示波器；3. 集成运放（Operational Amplifier）；4. 电阻、电容等基本元件；5. 实验电路板、连接线等。

实验步骤：1. 搭建基本的放大电路，包括输入信号源、运放和输出负载；2. 使用函数信号发生器提供输入信号，设定合适的频率和幅度；3. 连接示波器，观察输出信号的波形和幅度；4. 分析输出信号与输入信号的关系，计算电路的增益；5. 引入负反馈，将一部分输出信号回馈到输入端；6. 观察并记录负反馈对电路增益的影响；7. 测量电路的稳定性，包括输入和输出的偏移、漂移等；8. 调整负反馈电路的参数，如反馈电阻、电容等，观察稳定性的变化；9. 测试负反馈对电路的频率响应的影响，包括截止频率、增益的变化等；10. 结束实验，拆除电路，整理实验数据和记录。

实验结果与分析：通过实验我们得到了一系列数据，包括不同条件下的电路增益、稳定性和频率响应等。

根据实验数据，我们可以得出以下结论：1. 负反馈可以降低电路的增益。

通过改变反馈电阻的大小，可以调节负反馈的程度，从而影响电路的增益。

当反馈电阻增大时，电路的增益减小，反之亦然。

这种调节增益的能力使得负反馈电路在实际应用中非常有用。

2. 负反馈可以提高电路的稳定性。

通过将一部分输出信号回馈到输入端，负反馈可以抑制电路的非线性失真和漂移。

实验中我们观察到，在引入负反馈后，电路的输出更加稳定，不受温度、供电电压等因素的影响。

3. 负反馈对电路的频率响应有一定的影响。

负反馈电路实验报告

实验六负反馈放大电路一、实验要求(1)建立负反馈放大电路；(2)分析负反馈放大电路的性能。

3．实验内容过程及数据分析(1)建立如图6-1所示的电压串联负反馈放大电路。

晶体管为QNL，用信号发生器产生频率为lkHz、幅值为5mV的正弦交流小信号作为输入信号。

示波器分别接到输入端和输出端观察波形。

根据电路图，两级电压串联负反馈放大电路。

负反馈虽然使放大电路的增益下降，但是能改善放大电路的性能。

比如说，能够提高电路放大倍数的稳定性、能够扩展通频带等。

如果负反馈放大电路属于深度负反馈，则放大电路闭环放大倍数等于反馈系数的倒数。

如果电路满足深度负反馈条件，闭环电压放大倍数为11e f V R R A +=(2)打开仿真开关，双击示波器，进行适当调节后，观察输入波形和输出波形。

测量输入波形和输出波形的幅值，计算电路闭环电压放大倍数并与理论计算值相比较。

计算值：11e fV R R A +==1+10000/100=101实验值：A=vout/vin=476.469/4.998=95.332实验误差：w=Av-A/Av(3)对于电路反馈电阻Rf 进行参数扫描分析，以观察反馈电阻变化对闭环增益及通频带的影响。

具体步骤是：选择Analysis ／ParameterSweep 命令，弹出ParameterSweep 对话框，选取扫描元件为Rf （即图中的R6）、扫描起始值为5k ，扫描终止值为20k 、扫描型态为Linear 、步进值为5k 、输出节点为3，再选择暂态分析或AC 频率分析，然后单击Simulate 按钮进行分析。

三、实验总结由实验数据分析知(2)对于电路反馈电阻Rf进行参数扫描分析结果，并分析结果。

负反馈电路实验报告

负反馈电路实验报告目录1. 引言1.1 背景介绍1.2 实验目的1.3 实验原理2. 实验步骤2.1 准备工作2.2 搭建电路2.3 测试电路3. 数据分析3.1 分析结果3.2 讨论4. 实验总结4.1 结论4.2 建议和展望引言背景介绍负反馈电路是一种常见的电子电路，通过在电路中引入反馈回路，可以使电路的性能得到改善。

本实验旨在通过搭建简单的负反馈电路，探究其工作原理并分析其性能。

实验目的1. 了解负反馈电路的基本原理2. 掌握搭建负反馈电路的方法3. 分析负反馈对电路性能的影响实验原理负反馈电路是一种通过将部分输出信号反馈到输入端的电路，从而抑制原始输入信号的变化，达到稳定和精确控制电路性能的目的。

常见的负反馈电路有电压跟随器、运放反馈电路等。

实验步骤准备工作1. 准备所需的电子元件和工具2. 确保实验台面整洁和安全搭建电路1. 按照实验指导书的指导，搭建负反馈电路的基本结构2. 确保连接正确，电路无短路和断路测试电路1. 使用示波器等仪器检测电路的输入输出波形2. 记录数据并观察波形变化数据分析分析结果根据实验数据和波形图，分析负反馈对电路增益、稳定性等性能指标的影响。

讨论探讨负反馈电路在实际应用中的意义和优缺点，并比较不同类型负反馈电路的特点。

实验总结结论通过本实验，我们深入了解了负反馈电路的工作原理和性能特点，掌握了搭建和测试负反馈电路的方法。

建议和展望在今后的学习和实践中，可以进一步探讨负反馈电路的应用领域，加深对其原理和特性的理解，拓展相关知识面。

电压串联负反馈电路实验报告

竭诚为您提供优质文档/双击可除电压串联负反馈电路实验报告篇一：负反馈电路实验报告一．实验目的加深理解放大电路中引入负反馈的方法和负反馈对放大器各项指标的影响。

二．实验原理负反馈在电子电路中的作用：改善放大器的动态指标，如稳定放大倍数，改变输入输出电阻，减小非线性失真和展宽通频带，但同时也会使放大器的放大倍数降低。

负反馈的几种状态：电压串联，电压并联，电流串联，电流并联。

本实验以电压串联为例，分析负反馈对放大器指标的影响。

1.下图为带有电压串联负反馈的两极阻容耦合放大器电路，在电路中通过Rr把输出电压uo引回到输入端，家在晶体管T1的发射极上，在发射极电阻Rf1上形成反馈电压uf。

主要性能指标如下：（1）闭环电压放大倍数Ar=Av/1+AvFv,Av为开环放大倍数。

负反馈放大器图1为带有电压串联负反馈的两极阻容耦合放大器（2）反馈系数Fv=RF1/Rf+RF1（3）输入电阻R1f=(1+AvFv)RfRf为基本放大器的输入电阻（4）输出电阻Rof=Ro/(1+AvoFv)Ro为基本放大器的输出电阻Avo为基本放大器Rl=∞时的电压放大倍数。

2.本实验还需测量放大器的动态参数，即去掉图1的反馈作用，得到基本放大器电路如下图2图2基本放大器三.实验设备与器件模拟实验箱，函数信号发生器，双踪示波器，交流伏安表，数字万用表。

四．实验内容1.静态工作点的测量条件：ucc=12V,ui=0V用直流电压表测第一级，第二级的静态工作点。

表3—12.测量基本放大器的各项性能指标实验将图2改接，即把Rf断开后风别并在RF1和RL上。

（1）测量中频电压放大倍数Av，输入输出电阻Ri和Ro。

条件;f=1Kh,us=5mV的正弦信号，用示波器监视输出波形，在输出波形不失真的情况下用交流毫伏表测量us,ui,uL计入3—2表表3—2（2）保持us不变，，断开负载电阻RL，测量空载时的输出电压uo计入3—2表1观察负反馈对非线性失真的改善（1）实验电路改接成基本放大器形式，在输入端加入f=1Kh的正弦信号，输出端接示波器，逐步增大输入信号的幅度，使输出波形开始出现失真，记下此时的波形和输出电压的幅度。

负反馈实验报告负反馈放大器实验报告

负反馈实验报告负反馈放大器实验报告实验四负反馈放大电路一、实验目的（1）加深理解负反馈对放大电路各性能参数的影响（2）掌握反馈放大电路性能指标的测试方法二、实验仪器双综示波器、信号发生器、3位半数字万用表、AC毫伏表，直流电源三、实验内容及步骤1、按图搭接电路，连接开环原理实验线路，即不接反馈电容C6和电阻Rf线路。

接线应尽可能短，接通+12直流工作电源。

电路图：2、调整静态工作点①阻容耦合多级放大器各级的静态工作点相互独立，互不影响。

所以静态工作点的调整与测量与实验三一样。

先将RP2调到最小或者1KΩ左右，然后调节RP1使Uce1约为5~6V，再调RP2使Uce2约为6~7V。

断开第一级晶体管的连线，串入数字多用表（电流档）测量IC1，断开第二级电极连线，测量IC2，将测量结果填入下表中②输入端US加入1KHz幅度100~300mV的交流信号。

微调电位器RP1和RP2，用示波器两个通道同时观察UO1和UO2输出波形，使UO1不失真，UO2输出波形为最大不失真。

将数据填入下表中。

仿真后的波形图：3、负反馈放大器开环和闭环放大倍数的测试（1）开环电路，把以上调好的数据Ui、UO1和U02用交流毫伏表进行测量，读书填入表4-3中，根据社测值计算开环放大倍数和输第一文库网出电阻R0。

（2）闭环电路①按图接通Rf，调整Rf按要求调整电路。

②调节Rf=3KΩ，按要求测量并填表，计算AUf和输出电阻RO改变Rf的大小，重复上述实验。

③④根据实测结果，验证AUf≈1÷F。

讨论负反馈电路的带负载能力。

仿真图表5-34、观察负反馈对非线性失真的改善作用①将图5-1电路中的RF 断开，形成开环，调节信号源的输出幅值，逐步加大Ui，示波器观察放大电路的输出信号波形，使出现适当失真为之（注意失真不要过大），记录此时的输入信号幅值。

Ui=3.697mV ②再将电路中的RF接上，有形成闭环，观察示波器中输出信号波形的变化，并适当的继续加大输入信号幅值Ui，使放大电路输出信号接近开环时输出失真的程度，在记录此时输入信号的幅值，并和步骤①开环进行比较，是否验证了负反馈改善了电路的失真。

负反馈放大电路的设计与仿真实验报告

负反馈放大电路的设计与仿真实验报告一．实验报告1.掌握两种耦合方式的多级放大电路的静态工作点的调试方法。

2.掌握多级放大电路的电压放大倍数, 输入电阻, 输出电阻的测试方法。

3.掌握负反馈对放大电路动态参数的影响。

二．实验原理三．实际放大电路由多级组成, 构成多级放大电路。

多级放大电路级联而成时, 会互相产生影响。

故需要逐级调整, 使其发挥发挥放大功能。

四．实验步骤1.两级阻容耦合放大电路（无反馈）两级阻容耦合放大电路图（1）测输入电阻及放大倍数由图可得输入电流Ii=107.323nA输入电压Ui=1mA输出电压Uo=107.306mV.则由输入电阻Ri=Ui/Ii=9.318kOhm.放大倍数Au=Uo/Ui=107.306（2）测输出电阻输出电阻测试电路由图可得输出电流Io=330.635nA.则输出电阻Ro=Uo/Io=3.024kOhm.（3）频率响应幅频响应与相频响应由左图可知当放大倍数下降到中频的0.707倍对应的频率为上限频率或下限频率。

由下表可知, 中频对应的放大倍数是601.1943则上限频率或下限频率对应的放大倍数应为425.044左右。

故下限频率为f L=50.6330kHZ上限频率为f H=489.3901kHZ则频带宽度为438.7517kHZ(4)非线性失真当输入为10mA时开始出现明显失真, 输出波形如下图所示2.有串联电压负反馈的两级阻容耦合放大电路有串联电压负反馈的两级阻容耦合放大电路图（1）测输入电阻及放大倍数由图可得输入电流Ii=91.581nA.输入电压Ui=1mA.输出电压Uo=61.125mV. 则由输入电阻Ri=Ui/Ii=10.919kOhm.放大倍数Au=Uo/Ui=61.125（2）测输出电阻由图可得输出电流Io=1.636uA.则输出电阻Ro=Uo/Io=611.247Ohm（3）频率响应幅频相应与相频相应由图可知当放大倍数下降到中频的0.707倍对应的频率为上限频率或下限频率。

模电实验报告负反馈放大电路

模电实验报告负反馈放⼤电路实验三负反馈放⼤电路⼀、实验⽬的1、研究负反馈对放⼤器放⼤倍数的影响。

2、了解负反馈对放⼤器通频带和⾮线性失真的改善。

3、进⼀步掌握多级放⼤电路静态⼯作点的调试⽅法。

⼆、实验仪器1、双踪⽰波器2、信号发⽣器3、万⽤表三、预习要求1、认真阅读实验内容要求，估计待测量内容的变化趋势。

2、图3-1电路中晶体管β值为120.计算该放⼤器开环和闭环电压放⼤倍数。

3、放⼤器频率特性测量⽅法。

说明：计算开环电压放⼤倍数时，要考虑反馈⽹络对放⼤器的负载效应。

对于第⼀级电路，该负载效应相当于C F、R F与1R6并联，由于1R6≤Rf，所以C F、R F 的作⽤可以略去。

对于第⼆季电路，该负载效应相当于C F、R F与1R6串联后作⽤在输出端，由于1R6≤Rf，所以近似看成第⼆级内部负载C F、R F。

4、在图3-1电路中，计算级间反馈系数F。

四、实验内容1、连接实验线路如图3-1所⽰，将线连好。

放⼤电路输出端接Rp4，1C6（后⾯称为R F）两端，构成负反馈电路。

2、调整静态⼯作点⽅法同实验⼆。

将实验数据填⼊表3-1中。

表3-13、负反馈放⼤器开环和闭环放⼤倍数的测试（1）开环电路○1按图接线，R F先不接⼊。

○2输⼊端接如Ui=1mV，f=1kHZ的正弦波。

调整接线和参数使输出不是真且⽆震荡。

○3按表3-2要求进⾏测量并填表。

○4根据实测值计算开环放⼤倍数和输出电阻R0。

（2）闭环电路○1接通R F，按（1）的要求调整电路。

○2调节Rp4=3KΩ，按表3-2要求测量并填表，计算A uf和输出电阻R0。

○3改变Rp4⼤⼩，重复上述实验步骤。

○4根据实测值验证A uf≈1/F。

讨论负反馈电路的带负载能⼒。

表3-2由LOLOORUUR?-=)1(计算有：开环：Ro=5.586 KΩ。

闭环：Ro=0.629 KΩ。

4、观察负反馈对⾮线性失真的改善（1）将图3-1电路中的R F断开，形成开环，逐步加⼤Ui的幅度，使输出信号出现失真(注意不要过分失真)记录失真波形幅度及此事的出⼊信号值。

负反馈实验报告

负反馈实验报告负反馈是指系统输出的一部分被引入到系统输入端，以减小系统输出的一种控制方法。

本实验旨在通过对负反馈系统的搭建和实验验证，深入理解负反馈的原理和作用。

实验一，搭建负反馈系统。

首先，我们搭建了一个简单的负反馈系统，包括输入端、比较器、负反馈环路和输出端。

比较器的作用是将输入信号与反馈信号进行比较，生成误差信号，然后通过负反馈环路将误差信号反馈给输入端，实现系统的稳定控制。

在搭建过程中，我们注意到负反馈环路的稳定性对系统性能具有重要影响，需要合理选择反馈环路的增益和相位延迟。

实验二，负反馈系统的性能分析。

通过实验测量和分析，我们得出了负反馈系统的性能参数，包括增益裕度、带宽和相位裕度等。

实验结果表明，负反馈系统能够有效抑制系统的不稳定性和非线性失真，提高系统的稳定性和可靠性。

同时，负反馈系统还能够扩展系统的带宽，提高系统的响应速度和抑制系统的振荡。

实验三，负反馈系统的应用。

在实际应用中，负反馈系统被广泛应用于放大器、控制系统、稳压器等领域。

通过实验验证，我们发现负反馈系统能够有效提高系统的线性度和稳定性，降低系统的噪声和失真，提高系统的抗干扰能力和动态性能。

因此，负反馈系统在工程实践中具有重要的应用价值。

结论。

通过本次实验，我们深入理解了负反馈的原理和作用，掌握了负反馈系统的搭建和性能分析方法，了解了负反馈系统在实际应用中的重要性。

负反馈系统作为一种重要的控制方法，对提高系统的稳定性、线性度和可靠性具有重要意义，对工程实践具有重要的应用价值。

在今后的工程实践中，我们将进一步深入研究负反馈系统的原理和方法，探索负反馈系统在不同领域的应用，为工程技术的发展和创新做出更大的贡献。

负反馈电路实验报告

负反馈放大电路 实验报告

负反馈放大电路实验报告

负反馈放大电路实验报告

负反馈调节电路实验报告

负反馈放大电路的实验报告

负反馈放大电路实验报告

实验报告(负反馈电路)

模电负反馈放大电路实验报告

负反馈实验报告

负反馈实验报告

负反馈放大电路 实验报告

负反馈放大电路实验报告

负反馈电路实验报告

负反馈电路实验报告

负反馈电路实验报告

电压串联负反馈电路实验报告

负反馈实验报告负反馈放大器实验报告

负反馈放大电路的设计与仿真实验报告

模电实验报告负反馈放大电路

负反馈实验报告

负反馈放大电路实验报告

负反馈放大电路实验报告
