变电站避雷器原理及参数

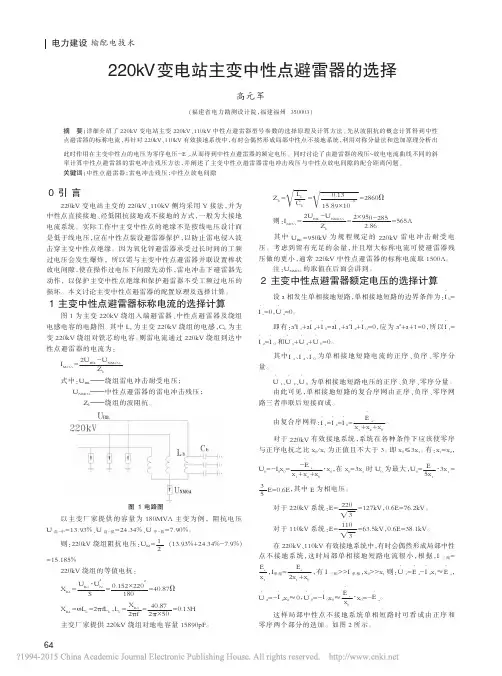

220kV变电站主变中性点避雷器的选择
残 压 UMOA=72×2.26=163kV。 氧 化 锌 电 阻 为 0.21Ω/5kV，72kV
氧
化
锌电
阻=
72 5
×0.21=3Ω。
因此，Y1.5W-73/145 型避雷器在
1.5kA 雷 电 冲 击 电 流 下 最 小 残 压 UMOA=163-8.5×3=138kV。 这 也 验 证 了 110kV 中 性 点 避 雷 器 雷 电 冲 击 残 压 取 145kV 的 可 行
下面讨论 220kV、110kV 中性点间隙间距的确定。 1.5/40 微
秒雷电冲击波 50%击穿电压特性如图 5。
先 讨 论 220kV 中 性 点 间 隙 间 距 的 确 定 。 设 间 隙 在 交 流
（AC）电压作用下动作电压有效值为 U 隙动，有 U 隙动>144kV，棒
状间隙交流（AC）放电电压为 4.24kV/cm。
对 应 的 放 电 电 流 为 10kA，这 样 可 在 直 线 上 确 定 两 点 （1，221）和
（10，260）。
直
线的
斜
率为
260-221 10-1
=
39 9
=4.3kV。 雷电冲击残压
图 ３ 残压和接地电阻
图 ４ 残压 ￣ 放电电流曲线
与避雷 器 额 定 电 压 之 比 为 2.26，即 UMOA ≥2.26，中 性 点 避 雷 器 UR
注：UNMOA 的取值在后面会讲到。
２ 主变中性点避雷器额定电压的选择计算
·
设 a 相发生单相接地短路，单相接地短路的边界条件为：I b=
·
·
I c=0，U a=0。
·
··
·
··
·
避雷器的工作原理
避雷器的工作原理避雷器是一种用于保护电力设备和建筑物免受雷击的重要设备。
在雷电天气中，避雷器能够有效地将雷电能量导向地下，从而降低雷电引起的损害。
这篇文档将介绍避雷器的工作原理，包括避雷器的构造和工作过程。
一、避雷器的构造避雷器通常由金属氧化物元件和母线构成。
金属氧化物元件是避雷器的核心部分，它是一种非线性电阻器件，在正常情况下，其电阻很高，几乎不传导电流。
但当雷电引起电压梯度超过避雷器设定值时，金属氧化物元件就会变为导电状态，将雷电能量引入地下。
二、避雷器的工作过程1. 初始状态：在正常工作状态下，避雷器的金属氧化物元件处于高电阻状态。
当没有雷电发生时，避雷器中几乎没有电流通过。
2. 雷电击中：当雷电击中避雷器所保护的设备或建筑物时，雷电引起的电压梯度会使得金属氧化物元件的电阻急剧下降。
这时，避雷器就起到了导流的作用。
3. 引导电流：当避雷器工作时，金属氧化物元件通常能够对雷电产生电流的高达数千安培的能力。
这些电流从避雷器的母线中传导至地下，从而减少了雷电产生的电压和能量。
4. 恢复状态：在避雷器将雷电能量引导至地下后，金属氧化物元件的电阻会逐渐恢复到高电阻状态。
这样，避雷器便能够再次为设备和建筑物提供保护。
三、避雷器的分类根据不同的应用场景和工作原理，避雷器可以分为气体避雷器、硅酮避雷器和金属氧化物避雷器等几种类型。
1. 气体避雷器：气体避雷器通过将过电压放电时产生的电弧引导至气体中，来实现对雷电的保护。
它通常用于高压输电线路和变电站等场合。
2. 硅酮避雷器：硅酮避雷器利用硅酮元件的导电性能，将雷电能量引导至地下。
它适用于低压电力设备和电子设备的保护。
3. 金属氧化物避雷器：金属氧化物避雷器是目前应用最广泛的避雷器，它具有高能耗、高导电能力等特点。
金属氧化物避雷器常用于各类电力系统、电气设备和建筑物的保护。
四、避雷器的应用避雷器作为一种重要的电力设备，广泛应用于各种场合。
主要应用领域包括电力系统的输电线路和变电站、建筑物的屋顶、工厂和农田等。
避雷器的工作原理
避雷器的工作原理避雷器是一种用于保护电力设备和建造物免受雷击伤害的重要设备。
它能够迅速将雷电引入地下，保护设备和建造物的安全。
下面将详细介绍避雷器的工作原理。
一、避雷器的基本结构避雷器通常由避雷器本体、绝缘支撑、接地装置和接线装置等组成。
1. 避雷器本体：避雷器本体是避雷器的核心部份，主要由金属氧化物压敏电阻器和外壳组成。
金属氧化物压敏电阻器是避雷器的主要工作元件，它能够在电压超过一定阈值时迅速变成高阻抗状态，从而将雷电引入地下。
2. 绝缘支撑：绝缘支撑用于支撑避雷器本体，并确保其与其他部件之间的绝缘。
3. 接地装置：接地装置用于将避雷器与地面有效连接，以便将雷电引入地下。
4. 接线装置：接线装置用于将避雷器与电力设备或者建造物的电路连接起来。
二、避雷器的工作原理基于金属氧化物压敏电阻器的特性。
当电力系统或者建造物受到雷电冲击时，电压会瞬间升高。
当电压超过避雷器的耐受电压时，金属氧化物压敏电阻器会迅速变成高阻抗状态，形成一个低阻抗通路，将雷电引入地下。
具体来说，金属氧化物压敏电阻器是由氧化锌等金属氧化物制成的。
在正常工作状态下，金属氧化物压敏电阻器的电阻非常高，几乎不导电。
但当电压超过其耐受电压时，金属氧化物中的晶粒之间会形成导电通道，电阻迅速减小，从而将雷电引入地下。
避雷器的接地装置起到了至关重要的作用。
接地装置通过将避雷器与地面有效连接，形成一个低阻抗通路，使雷电能够迅速通过避雷器引入地下。
这样就能够保护电力设备和建造物免受雷击伤害。
三、避雷器的应用领域避雷器广泛应用于各种电力系统和建造物中，以保护设备和人员的安全。
1. 电力系统：避雷器常用于变电站、输电路线、配电装置等电力系统中，用于保护设备免受雷击伤害。
特殊是在雷暴天气中，避雷器能够迅速将雷电引入地下，保护电力系统的正常运行。
2. 建造物：避雷器也常用于高层建造、通信塔、石油化工设施等建造物中，用于保护建造物和设备免受雷击伤害。
避雷器能够吸收和引导雷电，保护建造物的结构和设备的安全。
防雷器工作原理
防雷器工作原理防雷器，也称为避雷器，是一种用于保护建筑物、设备和人身安全的重要装置。
它的主要功能是通过引导和分散雷电的电流，将其安全地传导到地面，以防止雷电对建筑物和设备的损坏。
1. 工作原理防雷器的工作原理基于电场和电荷的相互作用。
当雷电接近建筑物或设备时，电场会发生变化，导致电荷的分布发生改变。
防雷器利用这种电场变化来引导雷电电流，从而保护建筑物和设备。
2. 防雷器的组成防雷器通常由以下几个主要部分组成：- 金属导体：用于引导和传导雷电电流。
- 避雷器芯：通常由金属氧化物（如锌氧化物）制成，具有高电导率和耐高温性能。
- 绝缘材料：用于隔离防雷器与其他部件和结构。
- 接地系统：用于将雷电电流安全地引导到地面。
3. 工作过程当雷电接近建筑物或设备时，防雷器会感应到电场的变化。
在防雷器芯的作用下，电荷会被吸引到防雷器的金属导体上。
防雷器芯的高电导率使得电荷能够快速传导到地面，避免了电荷在建筑物或设备中积聚和产生损坏。
4. 防雷器的分类根据不同的工作原理和应用场景，防雷器可以分为以下几类：- 放电管式防雷器：利用气体放电原理，将雷电电流引导到地面。
- 金属氧化物压敏电阻器式防雷器：利用金属氧化物的非线性电阻特性，将雷电电流引导到地面。
- 链式防雷器：由多个防雷器组成串联电路，用于增加防雷能力。
- 雷电感应式防雷器：利用电磁感应原理，通过感应线圈和电容器来引导雷电电流。
- 避雷针：利用尖峰放电原理，将雷电电流引导到地面。
5. 防雷器的应用防雷器广泛应用于各种建筑物和设备，包括但不限于：- 高层建筑：用于保护建筑物的屋顶和外墙不受雷击。
- 电力系统：用于保护变电站、输电线路和配电设备不受雷击。
- 通信系统：用于保护通信基站、天线和通信设备不受雷击。
- 工业设备：用于保护工厂、机器设备和生产线不受雷击。
总结：防雷器是一种重要的装置，它通过引导和分散雷电电流，将其安全地传导到地面，保护建筑物、设备和人身安全。
变电站避雷器原理与参数
变电站避雷器原理及参数一、氧化锌避雷器的定义：金属氧化锌避雷器（MOA）是一种过电压保护装置，它由封装在瓷套的若干非线性电阻阀片串联组成。
其阀片以氧化锌为主要原料，并配以其它金属氧化物，所以又称为氧化锌（Zno）避雷器。
二、氧化锌避雷器的工作原理：在额定电压下，流过氧化锌避雷器阀片的电流仅为10-5A以下，相当于绝缘体。
因此，它可以不用火花间隙来隔离工作电压与阀片。
当作用在金属氧化锌避雷器上的电压超过定值（起动电压）时，阀片“导通”将大电流通过阀片泄入地中，此时其残压不会超过被保护设备的耐压，达到了保护目地。
此后，当作用电压降到动作电压以下时，阀片自动终止“导通”状态，恢复绝缘状态，因此，整个过程不存在电弧燃烧与熄灭的问题。
三、结构：一般220kV等级的氧化锌避雷器采用2串、110kV采用1串。
氧化锌避雷器底部与底座绝缘*的是绝缘瓷套（有采用一个大瓷套或采用四各小瓷套）。
氧化锌避雷器部有一导线从底部引出至，当中串联一只泄漏电流表，以监视避雷器阀片绝缘情况。
避雷器屏蔽线接于避雷器瓷套的最后一级裙边上，用一导线连接，作用是使瓷套表面电导电流不进入泄漏电流表，使泄漏电流表测量更加精确。
四、最常见异常分析及处理：1、泄漏电流表为零。
可能引起该现象的原因有：表计指示失灵；屏蔽线将电流表短接。
处理方法为：（1）用手轻拍表计看是否卡死，无法恢复时，应添报缺单，修理或更换。
（2）用令克棒将屏蔽线与避雷器导电部分相碰之处挑开，既可恢复正常。
2、泄漏电流表指示偏大：根据历史数据进行分析，如发现表计打足，应判断避雷器有问题，应立即汇报调度，将避雷器退出运行，请检修检查。
3、避雷器瓷套管破裂放电。
在工频情况下，避雷器的瓷套管用于保证避雷器必要的绝缘水平，如果瓷套管发生破裂放电，则将成为电力系统的事故隐患。
此种情况，应及时停用、更换。
4、避雷器部有放电声。
在工频情况下，避雷器部是没有电流通过的。
因此，不应有任何声音。
若运行中避雷器有异常声音，则认为避雷器损坏失去作用，而且可能会引发单相接地。
变电站避雷器原理及参数
变电站避雷器原理及参数一、氧化锌避雷器的定义：金属氧化锌避雷器（MOA）是一种过电压保护装置，它由封装在瓷套内的若干非线性电阻阀片串联组成。
其阀片以氧化锌为主要原料，并配以其它金属氧化物，所以又称为氧化锌（Zno）避雷器。
二、氧化锌避雷器的工作原理：在额定电压下，流过氧化锌避雷器阀片的电流仅为10-5A以下，相当于绝缘体。
因此，它可以不用火花间隙来隔离工作电压与阀片。
当作用在金属氧化锌避雷器上的电压超过定值（起动电压）时，阀片“导通”将大电流通过阀片泄入地中，此时其残压不会超过被保护设备的耐压，达到了保护目地。
此后，当作用电压降到动作电压以下时，阀片自动终止“导通”状态，恢复绝缘状态，因此，整个过程不存在电弧燃烧与熄灭的问题。
三、结构：一般220kV等级的氧化锌避雷器采用2串、110kV采用1串。
氧化锌避雷器底部与底座绝缘*的是绝缘瓷套（有采用一个大瓷套或采用四各小瓷套）。
氧化锌避雷器内部有一导线从底部引出至大地，当中串联一只泄漏电流表，以监视避雷器阀片绝缘情况。
避雷器屏蔽线接于避雷器瓷套的最后一级裙边上，用一导线连接大地，作用是使瓷套表面电导电流不进入泄漏电流表，使泄漏电流表测量更加精确。
四、最常见异常分析及处理：1、泄漏电流表为零。
可能引起该现象的原因有：表计指示失灵；屏蔽线将电流表短接。
处理方法为：（1）用手轻拍表计看是否卡死，无法恢复时，应添报缺单，修理或更换。
（2）用令克棒将屏蔽线与避雷器导电部分相碰之处挑开，既可恢复正常。
2、泄漏电流表指示偏大：根据历史数据进行分析，如发现表计打足，应判断避雷器有问题，应立即汇报调度，将避雷器退出运行，请检修检查。
3、避雷器瓷套管破裂放电。
在工频情况下，避雷器的瓷套管用于保证避雷器必要的绝缘水平，如果瓷套管发生破裂放电，则将成为电力系统的事故隐患。
此种情况，应及时停用、更换。
4、避雷器内部有放电声。
在工频情况下，避雷器内部是没有电流通过的。
因此，不应有任何声音。
避雷器的工作原理及作用
避雷器的工作原理及作用引言概述：避雷器作为一种重要的电气设备，广泛应用于各种电力系统和电子设备中，用于保护设备免受雷击和过电压的损害。
本文将详细介绍避雷器的工作原理及其在电力系统中的作用。
一、避雷器的工作原理1.1 电气原理避雷器是一种通过将过电压引导到地面的装置，其内部结构由金属氧化物压敏电阻器（MOA）和放电电极组成。
当系统中出现过电压时，MOA会变成高阻抗状态，将过电压引导到地面，起到保护设备的作用。
1.2 电磁原理避雷器的工作原理还与电磁感应有关。
当雷电产生过电压时，避雷器内部的金属氧化物压敏电阻器会感应到电磁场的变化，从而导致电阻器的电阻值迅速下降，使过电压通过避雷器放电到地面。
1.3 热效应原理避雷器在工作过程中会产生一定的热量，这是因为MOA在放电过程中会有能量损耗。
避雷器内部的金属氧化物会发生瞬间的电热效应，将过电压的能量转化为热能，并通过散热装置将热量散发出去，保证避雷器的正常工作。
二、避雷器的作用2.1 过电压保护避雷器的主要作用是保护电力系统和电子设备免受过电压的损害。
当系统中出现雷击或其他原因导致的过电压时，避雷器能够迅速将过电压引导到地面，保护设备的安全运行。
2.2 延长设备寿命过电压是电力系统中常见的问题，长期受到过电压的影响会导致设备的损坏和寿命缩短。
避雷器的存在可以有效降低过电压对设备的影响，延长设备的使用寿命。
2.3 提高电力系统的可靠性电力系统中的过电压问题往往会导致设备故障和停电，给生产和生活带来不便。
避雷器的使用可以有效减少过电压带来的故障和停电现象，提高电力系统的可靠性和稳定性。
三、避雷器的分类3.1 传统避雷器传统避雷器主要是指采用金属氧化物压敏电阻器作为主要元件的避雷器。
它具有结构简单、可靠性高的特点，广泛应用于各种电力系统。
3.2 复合避雷器复合避雷器是指采用金属氧化物压敏电阻器和其他元件结合而成的避雷器。
它具有防雷能力强、耐受雷电冲击能力强的特点，适用于高压电网和雷电频繁的地区。
避雷器结构及原理基础知识
四、金属氧化锌避雷器
（1）无间隙金属氧化锌避雷器（压敏避雷器）， 是20世纪70年代开始出现的一种新型避雷器。与传 统的避雷器相比，无间隙金属氧化物避雷器没有火 花间隙，且用氧化锌代替阀式避雷器中的碳化硅。 在结构上采用压敏电阻制成的阀片叠装而成，该阀 片在工频电压下，呈现最大电阻，有效的抑制工频 电流，而在过电压的情况下又呈现小电阻，能很好 的释放过电流，保护设备。
避雷器的分类
常用的避雷器有：阀式、管式、保护间隙、金 属氧化物等。 1、阀式避雷器：阀式避雷器主要 分为普通阀式避雷器和磁吹阀式避 雷器俩大类，普通阀式避雷器有 FS和FZ俩系列。磁吹阀式避雷器 有FCD和FCZ俩系列。避雷器符 号的含义：F-阀式避雷器、S-配 （变）电作用、Z-电站用、Y-线 路用、D-旋转电机用、C-具有磁吹 放电间隙。
阀式避雷器的等效电路
磁吹式避雷器
普通阀式避雷器
阀式避雷器应用
FS系列由于避雷器阀片较小，通流容量较低一般用于保 护变配电设备和电路。
SZ系列由于阀片较大，且火花间隙并联了碳化硅电阻， 通流容量较大，一般用于35KV及以上的电气设备。
二、保护间隙
保护间隙是最简单的防雷设备，一般用镀锌圆钢制成 ，有主间隙和辅助间隙组成。主间隙做成角形的，水平安 装，以便灭弧。为了防止主间隙被外物短路而引起误动作 ，在主间隙的下方串联有辅助间隙。因为保护间隙灭弧能 力弱，一般要求与自动重合闸装置配备使用，以提高供电 的可靠性。
无间隙金属氧化锌避雷器
金属氧化锌避雷器
（2）有串联间隙型金属氧化物避雷器，在复 合外套金属氧化物避雷器的电阻片与一间隙件串 联，适用于非中性点接地的系统中。当单相接地 时，可能发生比较严重的长时间暂态过电压，无 间隙氧化锌避雷器难于承受此过电压。而有串联 间隙氧化锌避雷器在单相接地较低幅值的过电压 下不动作，是避雷器与系统隔离。高于上述电压 时间隙导通，避雷器放电。有效的保护设备和避 雷器。
间隙避雷器工作原理
间隙避雷器工作原理间隙避雷器是一种用于防止高压电力系统中的雷电过电压损害的装置。
它的工作原理基于电压的间隙击穿特性和灭弧原理。
接下来我将详细介绍间隙避雷器的工作原理，并分享一些我对这个设备的观点和理解。
1. 什么是间隙避雷器？间隙避雷器是一种电力系统过电压保护装置，通常用于高压输电线路和变电站。
它由一个或多个串联的放电间隙组成，通常由金属氧化物（如锌氧化物）构成。
当系统中出现过电压时，间隙避雷器会工作并吸收大部分过电压能量，从而保护电力设备不受损坏。
2. 工作原理间隙避雷器的工作原理可以分为两个阶段：电压上升阶段和放电阶段。
- 电压上升阶段：当电力系统中发生雷电过电压时，系统电压会迅速上升，达到间隙避雷器的击穿电压。
此时，间隙避雷器的放电间隙发生电晕放电，产生大量的电离电子和短暂的电弧。
这些电弧会消耗一部分过电压能量，使电压得到限制。
- 放电阶段：一旦电压超过间隙避雷器的击穿电压，放电间隙内的电弧将变得稳定并形成电弧通道。
这个电弧通道具有很低的电阻，可以提供一个低阻抗路径，以便将剩余的过电压引导到地面。
电弧通道的形成将使系统电压保持在较低的水平，保护电力设备不受过电压损害。
3. 观点和理解间隙避雷器是电力系统中必不可少的过电压保护装置之一。
它的工作原理简单而高效，能够有效地限制和消耗过电压能量，保护电力设备的正常运行。
使用间隙避雷器可以显著降低电力系统遭受雷电击穿和其他过电压事件的风险。
它在抵御不同类型的过电压时表现出色，并且在受损后可以快速恢复正常工作。
除了在高压输电线路和变电站中使用外，间隙避雷器也可以应用于其他电力设备和系统中，例如发电厂和工业用电。
然而，间隙避雷器并不是万能的解决方案。
它只能对过电压提供保护，而不能解决其他电力系统问题。
在设计和安装电力系统时，还需要同时考虑其他的过电压保护措施，如继电器和保险丝等。
间隙避雷器是非常重要的电力系统保护装置，它通过利用电压的间隙击穿特性和放电原理，有效地限制和消耗过电压能量，保护电力设备不受过电压损害。
特高压变电站的防雷保护
特高压变电站的防雷保护特高压变电站是负责输电的重要设施，其稳定运行与安全操作至关重要。
雷电是特高压变电站运行中必须防范的自然现象之一，如果不采取有效的防雷保护措施，将会给变电站造成严重的损失。
因此，特高压变电站的防雷保护措施十分重要。
一、防雷保护的基本原理防雷保护的基本原理是采取一定的防护措施，使雷电电流在安全的通道上流动，保护特高压变电设施和相关设备，避免雷电直接击中变电站从而造成设备的损坏和人员的伤亡。
1. 建造避雷针：特高压变电站上方需要建造一定高度的避雷针，使其成为电气系统的最高点，引导雷电电流沿路排放，形成安全的通道。
2. 接地网：在特高压变电站周围铺设接地网，将雷电过电压与大地直接接触，保护变电站不受到雷电的损害。
3. 屏蔽和接地：在特高压设备周围设置防雷屏蔽，有效防止雷电直接击中电气设备。
4. 安装避雷器：在特高压变电站安装避雷器能有效保护电器设备，避免雷电过压对设备造成损害。
5. 特别地面处理：特高压变电站周围的地面需要进行特别的处理，以防止地面反射雷电。
特高压变电站的防雷保护方案的制定是十分关键的，下面介绍几个方案应该获得重点关注。
对于架空线路电缆的防雷保护，主要是通过在高杆上建造避雷针进行防护和按规定距离安装避雷器来达到防雷的目的。
2. 金属屏蔽试验3. 天线防护策略天线是特高压变电站所必须安装的重要设备，防护其又尤为重要。
天线防护策略主要采用金属线圈的方式来实现，这可以有效地抵抗雷电对天线的破坏。
四、总结特高压变电站的防雷保护对于保障电力的稳定和安全至关重要。
在制定防雷保护方案时，需要充分考虑变电站周围的环境和设备，采取针对性的措施，确保有效的防护。
需要指出的是，特高压变电站防雷保护是一项复杂的工程，需要专业人员在工程设计和建设中进行全方位、细致的考虑和措施。
避雷器参数
避雷器的电气参数1.系统额定电压（有效值）（kV）：与电力系统标称电压相对应。
2.避雷器额定电压（有效值）（kV）（灭弧电压）：保证避雷器能灭弧的最高工频电压允许值。
3.工频放电电压（有效值）（kV）：避雷器在工频电压下将放电的电压值。
由于火花间隙击穿的分散性，它有一个上限值和下限值。
工频放电电压不能低于下限值，以避免在能量大的内过电压下动作，使避雷器损坏或爆炸。
工频放电电压也不能高于上限值，因在一定的结构下工频放电电压和冲击放电电压有一定的影响关系，工频放电电压高了将使冲击放电电压提高，影响保护效果。
4.冲击放电电压：在冲击电压作用下避雷器发生放电的电压值（幅值）。
5.残压：当波形为8/20μs，5kA或10kA的冲击电流流过避雷器时避雷器两端的电压降，以幅值表示。
此残压为避雷器雷电放电时加于并接的被保护设备上的电压，当然低一点好。
6.避雷器持续运行电压：加于避雷器两端允许持续运行的工频电压有效值。
7.避雷器的直流参考电压U1mA：使恒定的1mA电流流过避雷器时施加于避雷器两端的电压。
避雷器额定电压是施加到避雷器端子间的最大允许工频电压有效值，按照此电压设计的避雷器，能在所规定的动作负载试验中确定的暂时过电压下正确地工作。
它是表明避雷器运行特征的一个重要参数，但它不等于系统标称电压。
由于电力系统的标称电压使该系统相间电压的标幺值，而避雷器一般安装在相对地之间，正常工作时承受的是相电压和暂时过电压，并且避雷器有它本身的特点，因此其额定电压与电力系统的标称电压以及其他电器的额定电压有不同意义。
按照国际电工委员会（IEC99-4）及GB11032对无间隙金属氧化物避雷器的规定，避雷器在60度的温度下，注入标准规定的能量后，必须能耐受相当于额定电压数值的暂时过电压至少1s。
避雷器额定电压建议值：非直接接地系统及小阻抗接地系统：1s及以内切除故障，10kV选用13kV避雷器1s以上切除故障，10kV选用17kV避雷器直接接地系统：110kV选用102kV避雷器并联电容器装置保护用氧化锌避雷器的选型问题唐耀胜（桂林电力电容器总厂，桂林541004））摘要：从我国电力系统实际情况出发，结合避雷器选型的历史回顾和新版本的避雷器国家标准，提出了使电力系统安全、可靠运行的并联电容器装置用氧化锌避雷器的选型方法，对变电站中并联电容器装置的设计具有一定的参考价值。
变电站避雷器高度标准-概述说明以及解释
变电站避雷器高度标准-概述说明以及解释1.引言1.1 概述概述变电站避雷器是保护变电站设备免受雷电攻击的重要设备。
它能够将雷电电流引入地下，避免对变电站设备的损坏，确保电力系统的正常运行。
在保护电力设备免受雷击的过程中，避雷器的高度标准起着不可忽视的作用。
本文将重点介绍变电站避雷器的高度标准以及其重要性。
首先，通过对变电站避雷器的作用和分类进行阐述，可以更好地理解避雷器高度标准的必要性。
其次，论述变电站避雷器高度标准的重要性是为了充分保护变电站设备，避免雷击对电力系统的影响。
最后，结合对变电站避雷器高度标准的总结、建议和展望，进一步探讨提高标准化水平，以适应未来变电站避雷器的需求。
通过本文的阐述，读者将能够更全面地了解变电站避雷器高度标准的重要性，以及如何制定合理的标准以确保变电站设备的安全运行。
希望本文能够为相关从业人员和研究人员提供有益的参考，促进变电站避雷器高度标准的发展和完善。
1.2文章结构文章结构部分的内容可以包括以下几个方面：1.2 文章结构：本文主要分为引言、正文和结论三部分。
引言部分主要概述了本文的主题和目的，介绍了变电站避雷器高度标准的重要性。
正文部分包括了变电站避雷器的作用、分类和高度标准的重要性。
结论部分总结了变电站避雷器高度标准的重要性，并提出了对高度标准的建议和展望未来的发展。
在正文部分中，我们将详细介绍变电站避雷器的作用、分类和高度标准的重要性。
首先，我们将解释变电站避雷器的作用，即保护变电站设备不受雷击的影响，确保电力系统的正常运行。
其次，我们将介绍变电站避雷器的分类，例如线间避雷器、变压器避雷器等，以及它们各自的特点和应用场景。
最后，我们将重点讨论变电站避雷器高度标准的重要性，并分析具体的原因和影响。
在结论部分，我们将总结变电站避雷器高度标准的重要性，并提出对高度标准的建议。
通过合理的高度标准，可以有效地提高变电站避雷器的安全性和性能，降低雷击风险，保护电力设备和工作人员的安全。
避雷器的工作原理
避雷器的工作原理避雷器是用来保护电气设备和建筑物免受雷击损害的重要装置。
它是基于电气原理和物理原理工作的，具有快速响应、耐久性强、可靠性高等特点。
本文将详细介绍，包括它的基本构成、工作原理和应用实例等。
1. 避雷器的基本构成避雷器主要由电极、介质和外壳三部分组成。
电极是避雷器的核心部分，通常由金属氧化物制成，如锌氧化物、钛酸锶等，具有高电导率和高电阻率的特性。
介质是电极与外壳之间的绝缘材料，通常由非晶体、陶瓷等材料构成，具有较高的绝缘强度和耐热性。
外壳是避雷器的保护外壳，通常由塑料或金属制成，能够防止外界物质对避雷器造成损害。
2. 避雷器的工作原理避雷器的工作原理基于电气击穿的现象。
当雷电击中地面或建筑物时，会在其周围形成一个电场。
当电场强度达到一定值时，就会发生电气击穿现象，电流通过避雷器，流入地下或其它接地系统，从而避免了雷电对设备和建筑物的直接击穿。
在正常情况下，避雷器处于高阻抗状态，对电流具有很高的阻抗。
而当雷电击中设备或建筑物时，会产生一个非常高的电压脉冲，使得避雷器电极之间的电场强度迅速增大。
当电场强度达到电极和介质之间的击穿电场强度时，介质中就会形成一个电离通道，电荷开始从电极流向接地，导致电极之间的电阻急剧下降，从而实现了对雷电的接地放电。
3. 避雷器的应用实例3.1 电力系统中的避雷器在电力系统中，避雷器常用于保护变电站、输电线路和配电设备等。
例如，在变电站的进出线口和变压器等设备周围安装避雷器，当遇到雷击时可迅速引导雷电流入地，保护设备免受损坏。
此外，避雷器还可以用于绝缘子串上，防止绝缘子串因受雷击而导致的电气击穿。
3.2 通信系统中的避雷器在通信系统中，避雷器用于保护通信设备免受雷击损害。
例如，安装在通信塔的顶部和天线上的避雷器，可以将雷击引导到接地系统中，保护通信设备的正常运行。
避雷器还可以用于保护通信线路和设备，防止雷电对其产生干扰和损坏。
3.3 建筑物中的避雷器建筑物的屋顶是最容易受到雷击的地方，因此在建筑物的屋顶上安装避雷器可以有效保护建筑物免受雷击的损害。
220kv避雷器工作原理
220kv避雷器工作原理小伙伴，今天咱们来唠唠220kV避雷器这个超酷的电力设备的工作原理。
你看啊，在电力系统这个超级大的家族里，220kV那可是个高电压的“大佬”。
就像在一个热闹的城市里，有很多高楼大厦，电就像在这些高楼大厦之间穿梭的小精灵，有时候呢，这个电的世界也会有小脾气，会出现一些异常的高电压。
这时候，避雷器就像一个超级英雄闪亮登场啦。
避雷器呀，它的内心就像是一个特殊的“魔法盒”。
它主要是由氧化锌这种神奇的材料做成的。
氧化锌就像是一群听话又能干的小卫士。
正常情况下呢，避雷器就安安静静地待在那里，电流就像有礼貌的小客人，按照正常的路线在电力系统里跑来跑去，这个时候，避雷器里的氧化锌小卫士们就像在休息一样，不会去打扰电流小客人的正常活动。
可是，一旦有那种调皮捣蛋的高电压出现，就像突然来了一群捣蛋鬼。
这个高电压可能是因为雷击啦，或者是电力系统内部突然闹小情绪出现的故障过电压。
这时候呀，避雷器就开始发威了。
那些氧化锌小卫士们就像被唤醒的超级战士。
高电压会让氧化锌的电阻变得特别特别小，就好像一下子打开了一条专门为高电压准备的绿色通道。
这个高电压就顺着这条绿色通道被导入大地了。
你可以想象成，高电压这个捣蛋鬼本来想在电力系统里搞破坏，结果被避雷器这个超级英雄一把抓住，然后丢进了大地这个大垃圾桶里，让电力系统又恢复了平静。
而且哦，避雷器可聪明啦。
当高电压被导入大地之后，电压又恢复正常的时候，氧化锌小卫士们又会让自己的电阻变得很大很大，就像把绿色通道关闭了一样。
这样呢，正常的电流就不会被避雷器影响，继续在电力系统里愉快地工作啦。
你再想一下，避雷器就像一个贴心的小管家。
它时刻关注着电力系统的电压情况。
在220kV的电力世界里，它就像一个忠诚的守护者。
不管是狂风暴雨带来的雷击威胁，还是电力系统内部偶尔的小故障产生的高电压，它都能稳稳地应对。
要是没有避雷器呢，那些高电压就会像一群横冲直撞的野牛，冲进电力设备里，把那些像发电机呀、变压器呀这些昂贵又重要的设备都给破坏掉。
10kv避雷器工作原理
10kv避雷器工作原理
10kV避雷器是一种用于保护电力系统设备免受雷电影响的重要设备。
它的工作原理主要涉及到以下几个方面：
1. 放电原理，当避雷器两端的电压超过一定的阈值时，避雷器内部的气体或氧化锌元件会发生放电现象，将过电压释放到地线或地网上。
这有助于将过电压迅速地引导到地面，从而保护电力设备不受损害。
2. 阻抗匹配原理，避雷器内部的元件设计使其在正常工作电压下呈高阻抗状态，而在过电压时呈低阻抗状态。
这种阻抗匹配原理有助于避雷器在遇到过电压时快速放电，而在正常情况下保持高阻抗，不对电力系统产生影响。
3. 分布电容原理，避雷器内部通常包含分布电容，这些电容在遇到过电压时会储存电荷，并在放电时释放这些电荷。
这有助于避雷器快速放电，并将过电压释放到地线上。
综上所述，10kV避雷器通过放电原理、阻抗匹配原理和分布电
容原理等多种机制来保护电力系统设备免受雷电影响。
它在电力系统中扮演着重要的保护角色，确保电力设备的安全运行。
避雷器
避雷器科技名词定义中文名称：避雷器英文名称：surge arrester，surge diverter;lightning arrester其他名称：过电压限制器定义1：一种能释放过电压能量、限制过电压幅值的设备。
当过电压出现时，避雷器两端子间的电压不超过规定值，使电气设备免受过电压损坏；过电压作用后，又能使系统迅速恢复正常状态。
所属学科：电力(一级学科) ；变电(二级学科)定义2：保护电气设备免受大气过电压的电器。
所属学科：水利科技(一级学科) ；水力发电(二级学科) ；水电站电气回路及变电设备(三级学科)本内容由全国科学技术名词审定委员会审定公布百科名片避雷器避雷器又称：surge arrester，能释放雷电或兼能释放电力系统操作过电压能量，保护电工设备免受瞬时过电压危害，又能截断续流，不致引起系统接地短路的电器装置。
避雷器通常接于带电导线与地之间，与被保护设备并联。
当过电压值达到规定的动作电压时，避雷器立即动作，流过电荷，限制过电压幅值，保护设备绝缘；电压值正常后，避雷器又迅速恢复原状，以保证系统正常供电。
目录[隐藏]避雷器起源避雷器原理避雷器分类避雷器的作用及特点避雷器的主要参数避雷器相关标准知名避雷品牌避雷器起源避雷器原理避雷器分类避雷器的作用及特点避雷器的主要参数1.1、标称电压Un：2.2、额定电压Uc：3.3、额定放电电流Isn：4.4、最大放电电流Imax：5.5、电压保护级别Up：6.6、响应时间tA：7.7、数据传输速率Vs：8.8、插入损耗Ae：9.9、回波损耗Ar：10. 10、最大纵向放电电流：11. 11、最大横向放电电流：12. 12、在线阻抗：13. 13、峰值放电电流：14. 14、漏电流：避雷器相关标准知名避雷品牌1.SPD选用2.避雷器原理[编辑本段]避雷器起源最原始的避雷器是羊角形间隙，出现于19世纪末期，用于架空输电线路，防止雷击损坏设备绝缘而造成停电，故称“避雷器”。
避雷器的工作原理
避雷器的工作原理引言概述：避雷器是一种用于保护电力设备和电力路线免受雷击侵害的重要设备。
它能迅速引导和释放雷电过电压，保护设备和路线的安全运行。
本文将详细介绍避雷器的工作原理。
一、避雷器的基本原理1.1 避雷器的结构避雷器通常由金属氧化物压敏电阻器（MOV）和陶瓷外壳构成。
MOV是避雷器的核心部件，具有非线性电阻特性。
外壳能够保护MOV免受外界环境的侵蚀和损坏。
1.2 电力系统中的避雷器安装位置避雷器通常安装在电力系统的进出线端，以便在雷电过电压浮现时迅速引导和释放电压。
同时，避雷器还可以分布在电力系统的关键设备和路线上，提供额外的保护。
1.3 避雷器的工作原理当电力系统受到雷电过电压冲击时，避雷器的MOVs会迅速导通，将过电压引导到地线上。
MOVs的非线性电阻特性使其在正常工作电压下呈高阻抗状态，不会对电力系统产生影响。
当过电压消失后，避雷器会恢复到高阻抗状态，保护电力设备和路线的正常运行。
二、避雷器的分类2.1 依据工作原理的分类根据工作原理的不同，避雷器可以分为放电型避雷器和非放电型避雷器。
放电型避雷器通过引导雷电过电压的方式来保护电力系统，而非放电型避雷器则通过吸收雷电过电压的能量来实现保护。
2.2 依据电力系统的分类根据电力系统的不同，避雷器可以分为高压避雷器和低压避雷器。
高压避雷器主要用于输电路线和变电站等高压电力设备，而低压避雷器则用于配电路线和低压电力设备。
2.3 依据形式的分类根据形式的不同，避雷器可以分为柱形避雷器、盘形避雷器和插形避雷器等。
不同形式的避雷器适合于不同的安装环境和电力系统。
三、避雷器的选型和使用注意事项3.1 避雷器的选型在选型避雷器时，需要考虑电力系统的额定电压、额定电流和过电压等级等因素。
根据实际需求选择合适的避雷器，以确保其能够有效保护电力设备和路线。
3.2 避雷器的安装和维护避雷器的安装位置应符合规范要求，确保其能够充分发挥作用。
同时，定期对避雷器进行检查和维护，及时更换老化或者损坏的避雷器，以确保其正常工作。
避雷器的工作原理
避雷器的工作原理引言概述：避雷器是一种用于保护电力设备和建筑物免受雷击侵害的重要装置。
它能够迅速将雷电过电压引导到地面，保护设备和建筑物的安全。
本文将详细介绍避雷器的工作原理。
一、避雷器的基本原理1.1 电压分布不均导致雷击在雷电天气中，云与地面之间会产生巨大的电压差。
由于地球表面的电导率较高，地面电势较低，而建筑物或设备则处于较高的位置，这导致了电压分布的不均。
雷电通过空气中的电离通道击中地面，而建筑物或设备则容易受到雷击。
1.2 避雷器的导电材料避雷器通常由金属氧化物（如锌氧化物）制成。
这些材料具有高导电性和高耐电压特性。
当雷电过电压作用于避雷器时，导电材料能够迅速将电流引导到地面，从而保护设备和建筑物。
1.3 避雷器的接地系统避雷器的接地系统是保证其正常工作的关键。
接地系统通常由地线和接地装置组成。
地线将避雷器与地面连接，形成一条低阻抗通道，使雷电过电压能够迅速通过避雷器引导到地面，保护设备和建筑物的安全。
二、避雷器的工作过程2.1 正常工作状态在正常情况下，避雷器处于高阻抗状态。
当电力系统或建筑物受到雷电过电压时，避雷器会迅速响应，将雷电过电压引导到地面。
2.2 避雷器的击穿过程当雷电过电压作用于避雷器时，避雷器内部的导电材料会发生击穿现象。
击穿后，避雷器的阻抗会急剧下降，形成一条低阻抗通道，使雷电过电压能够通过避雷器引导到地面。
2.3 避雷器的恢复过程一旦雷电过电压消失，避雷器会自动恢复到高阻抗状态。
这是因为导电材料不再受到电压的作用，不再发生击穿现象。
避雷器恢复到高阻抗状态后，可以继续保护设备和建筑物。
三、避雷器的分类3.1 金属氧化物避雷器（MOA）金属氧化物避雷器是目前最常用的避雷器之一。
它具有响应速度快、耐电压能力强的特点，适用于各种电力系统和建筑物。
3.2 间隙避雷器间隙避雷器通过增加电力系统中的间隙距离，来抵抗雷电过电压。
它主要用于高压输电线路和变电站等大型电力系统。
3.3 气体避雷器气体避雷器利用气体放电原理来保护设备和建筑物。
避雷器的工作原理及参数
雷电侵入波 被保护设备
避雷器 线路
设 备
目前使用的避雷器主要有：
1保护间隙 2管式避雷器
3阀式避雷器
4氧化锌避雷器
保护间隙结构和工作原理
保护间隙： 由两个电极组成， 当雷电波入浸时，间隙先击穿， 工作母线接地，避免了被保护 设备上的电压升高.从而保护了 设备。过电压消失后，间隙中 仍有工频续流，由于间隙的熄 弧能力差，往往不能自行熄弧 将引起断路器的跳闸，这是保 护间隙的主要缺点。为此可将 间隙配合自动重合闸使用。
管式避雷器工作原理
管式避雷器实质上是一种具有较高熄弧
能力的保护间隙。它有两个相互串联的 间隙:一个在大气中称外间隙，其作用是 隔离工作电压避免产气管被流经管子的 工频泄漏电流所烧坏;另一间隙装在管内 称为内间隙，其电极一为棒形电极另一 为环形电极。管由纤维，塑料或橡胶等 产气材料组成。雷击时内外间隙同时击 穿.雷电流经间隙流人大地。过电压消失 后，内外间隙的击穿状态将由导线上的 工作电压所维持，工频续流电弧的高温 使管内产气材料分解出大量气体.气体在 高压力作用下由环形电极喷出，形成强 烈纵吹弧作用从而使工频续流在第一次 过零值时被熄灭。
氧化锌避雷器的电气特性参数
①、额定电压 额定电压是指允许加在避雷器两端的最大工频电压有效值。这 一参数是按电网单相接地条件下健全相上最大工频过电压来选 取的，并通过动作负荷试验和工频电压耐受特性试验进行校核。 在额定电压下，避雷器应能吸收规定的雷电或操作过电压能量， 其自身特性基本不变，不发生热击穿。Ur≥kUt（额定电压 切 除故障时间系数 暂时过电压）Ut=1.1Um（系统最高电压） Um=1.15Un 10kv系统 U相=5.77KV Um=11.5kv Ut=12.65KV Ur≥16.445KV ②、持续运行电压
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

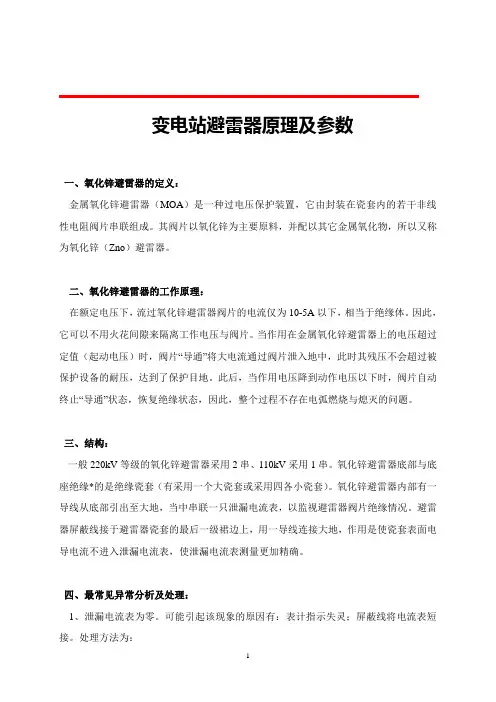

变电站避雷器原理及参数一、氧化锌避雷器的定义：金属氧化锌避雷器（MOA）是一种过电压保护装置，它由封装在瓷套内的若干非线性电阻阀片串联组成。
其阀片以氧化锌为主要原料，并配以其它金属氧化物，所以又称为氧化锌（Zno）避雷器。
二、氧化锌避雷器的工作原理：在额定电压下，流过氧化锌避雷器阀片的电流仅为10-5A以下，相当于绝缘体。
因此，它可以不用火花间隙来隔离工作电压与阀片。
当作用在金属氧化锌避雷器上的电压超过定值（起动电压）时，阀片“导通”将大电流通过阀片泄入地中，此时其残压不会超过被保护设备的耐压，达到了保护目地。
此后，当作用电压降到动作电压以下时，阀片自动终止“导通”状态，恢复绝缘状态，因此，整个过程不存在电弧燃烧与熄灭的问题。
三、结构：一般220kV等级的氧化锌避雷器采用2串、110kV采用1串。
氧化锌避雷器底部与底座绝缘*的是绝缘瓷套（有采用一个大瓷套或采用四各小瓷套）。
氧化锌避雷器内部有一导线从底部引出至大地，当中串联一只泄漏电流表，以监视避雷器阀片绝缘情况。
避雷器屏蔽线接于避雷器瓷套的最后一级裙边上，用一导线连接大地，作用是使瓷套表面电导电流不进入泄漏电流表，使泄漏电流表测量更加精确。
四、最常见异常分析及处理：1、泄漏电流表为零。
可能引起该现象的原因有：表计指示失灵；屏蔽线将电流表短接。
处理方法为：（1）用手轻拍表计看是否卡死，无法恢复时，应添报缺单，修理或更换。
（2）用令克棒将屏蔽线与避雷器导电部分相碰之处挑开，既可恢复正常。
2、泄漏电流表指示偏大：根据历史数据进行分析，如发现表计打足，应判断避雷器有问题，应立即汇报调度，将避雷器退出运行，请检修检查。
3、避雷器瓷套管破裂放电。
在工频情况下，避雷器的瓷套管用于保证避雷器必要的绝缘水平，如果瓷套管发生破裂放电，则将成为电力系统的事故隐患。
此种情况，应及时停用、更换。
4、避雷器内部有放电声。
在工频情况下，避雷器内部是没有电流通过的。
因此，不应有任何声音。
若运行中避雷器内有异常声音，则认为避雷器损坏失去作用，而且可能会引发单相接地。
这种情况，应立即汇报调度，将避雷器退出运行，予以调换。
五、氧化锌避雷器现场泄漏电流的意义：在现场我们见到的氧化锌避雷器的泄漏电流是全电流I，其主要由阻性电流IR和容性电流IC及外绝缘泄漏电流I0组成，在正常交流电压下，其大小一般为：IR：几十微安；IC：几百微安；主要为容性电流，阻性电流约为10%-20%。
1、当氧化锌避雷器受潮时，IR 、IC 、I0均上升，导致全电流I上升，因此全电流法对避雷器的受潮故障相当灵敏。
同时测试也很简单，我们通常通过避雷器上装设的全电流在线检测装置（泄露电流）测试避雷器正常运行时泄漏全电流。
2、当氧化锌避雷器出现内部老化或击穿故障的前兆时，其阻性电流IR上升，容性电流IC及外绝缘泄漏电流I0均不变，由于IR通常比容性电流IC小一个数量级，因此现场装设的全电流在线检测装置数值并不会有显著的提高，因此我们一般通过测试直流1mA（U1mA）电压及U1mA下的阻性泄漏电流，对其进行评估，但缺点是要停电进行。
3、当氧化锌避雷器出现内部接触不良故障时，其其阻性电流IR下降，同样由于其占全电流的比率很小，现场泄漏电流数值反映不灵敏。
4、避雷器带电测试能检测避雷器全电流、能更准确反映MOA运行状况，全电流的变化可以反映MOA的严重受潮、内部元件接触不良、阀片严重老化，而阻性电流的变化对阀片初期老化的反应较灵敏。
六、氧化锌避雷器的型号及其意义1、具体说明Y—表示瓷套式金属氧化物避雷器YH （HY ）—表示复合外套金属氧化物避雷器结构特征2、W后的其他字母：表示保护对象：Z：电站型（大多不标）F: 用于保护GIS设备和SF6设备R:用于保护电容器组S:用于配电系统X:用于保护线路T:电气化铁路3、使用特征W—表示防污型G—表示高原型TH—表示湿热带地区用举例：YH10W-100/248W 标示复合外套金属氧化锌避雷器，无间隙、防污型、电站型。
额定电压为100kV 、标称放电电流下残压248kV 标称放电电流10 kA4 、避雷器常用参数说明①避雷器额定电压（有效值）（kV）灭弧电压）：施加到避雷器端子间最大允许工频电压有限值。
它不等于系统的标称电压。
110kV主变中性点避雷器额定电压一般为电力行业标准DL/T620-1997中规定110kv有效接地系统，中性点无间隙金属氧化物的额定电压是，其中Um是最高运行线电压，110kV对应的是126kV。
110kV系统额定电压一般为100kV（小部分为102、108 kV）35kV系统额定电压一般为51kV（极少部分为54 kV）10kV系统额定电压一般为17kV②避雷器持续运行电压：加于避雷器两端允许持续运行的工频电压有效值。
一般相当于避雷器额定电压75%-80%110kV系统，额定电压为100kV持续电压为78 kV110kV主变中性点系统，额定电压为72kV持续电压为58 kV，额定电压为73kV持续电压为59 kV额定电压为55kV Y1W-55/125持续电压为41 kV 125持续电压为44 kV（西瓷）35kV系统，额定电压为51kV持续电压为kV（金冠为41kV)10kV系统，额定电压为17kV 大都持续电压为kV（西瓷金冠为③工频参考电压避雷器在工频参考参考电流下测出的峰值除√2。
工频参考电压一般见试验报告，应≥避雷器的额定电压值。
④直流参考电压避雷器在直流参考电流下的电压，直流参考电流国内一般取1mA 。
直流1mA参考电压值一般不小于避雷器额定电压的峰值。
110kV系统，额定电压为100kV直流1mA参考电压值一般≥145 kV110kV主变中性点系统，对于额定电压为72kV，主变中性点避雷器直流1mA参考电压值一般≥103 kV额定电压为73kV，主变中性点避雷器直流1mA参考电压值一般≥105 kV额定电压为55kV，Y1W-55/125主变中性点避雷器直流1mA参考电压值一般≥78 kV 125直流1mA参考电压值一般≥85 kV（西瓷）35kV系统，额定电压为51kV直流1mA参考电压值一般≥73 kV10kV系统，YH5WS-17/50kV，直流1mA参考电压值一般≥25kVYH5W-17/45kV，直流1mA参考电压值一般≥24 kV，⑤、避雷器雷电冲击电流下残压雷电冲击残压≤标称放电电压（见避雷器铭牌）YH10W-100/248W 雷电冲击残压≤248 kV⑥操作冲击电流下残压110kV系统，YH10W-100/260 操作冲击电流下残压值一般≤221 kV，YH10W-100/248W 操作冲击电流下残压值一般≤211 kV110kV主变中性点系统，对于186kV，主变中性点避雷器操作冲击电流下残压值一般≤174 kV145 kV 主变中性点避雷器操作冲击电流下残压值一般≤136 kV125 kV 主变中性点避雷器操作冲击电流下残压值一般≤116 kVY1W-55/125 kV 主变中性点避雷器操作冲击电流下残压值一般≤119 kV35kV系统，对于YH5W-51/134kV，避雷器操作冲击电流下残压值一般≤114 kV10kV系统，对于YH5WS-17/50kV，避雷器操作冲击电流下残压值一般≤YH5W-17/45kV，避雷器操作冲击电流下残压值一般≤⑦陡波冲击电流下残压110kV系统，YH10W-100/260 陡波冲击电流下残压值一般≤291kV110kV系统，YH10W-100/245 陡波冲击电流下残压值一般≤285kV对于主变中性点、35 kV/110 kV 无陡波冲击电压⑧标称放电电流避雷器将袭入线路的雷电流限制在20KA或10KA甚至5KA以下，然后再让这些过滤下来的雷电流通过避雷器，这个电流就是避雷器的标称放电电流。
标称放电电流用来划分避雷器等级的波形为8/20 的雷电冲击电流峰值。
按照我国标准规定：避雷器的标称放电电流按不同的电压等级分别为20，10，5，，，1kA（现在很少使用）共6级对于系统标称电压为66～110 kV 系统标称放电电流一般选5kA，对雷电活动特别强烈地区，重要变电所、进线保护不完善或进线耐雷水平达不到规定时，标称放电电流可选10kA（现在一般选10kA）对变压器中性点一般选用kA（我司有几个变电站选用1W,须安排更换）⑨系统标称电压设备最高电压是指设备所能承受的电压（绝缘强度），系统标称电压指设备所在系统的电压等级吧设备最高电压要大于系统标称电压，一般为系统电压倍对于系统的标称电压为10 kV, 电气设备的最高电压为12 kV，系统的标称电压为66 kV, 电气设备的最高电压为kV，系统的标称电压为110 kV, 电气设备的最高电压为126Y10W-100/260 Y10W-100/260系统的标称电压为110 kVY5WZ-51/134 Y5WZ-52/134 系统的标称电压为35 kVY1W-55/125 Y1W-73/176 系统的标称电压为66kV( 现在有时标110 kV)Y5WR-17/45 YH5WS-17/50 系统的标称电压为10 kV⑩倍直流参考电压下泄电流值及方波通流容量倍直流参考电压下泄电流值不应大于50μA，不同厂家差别很大河南金冠YH10W-100/248 2ms方波通流容量1000A 西瓷600A，广州华盛600/800 145 2ms方波通流容量600A 西瓷400A5、避雷器其他参数①避雷器的放电电流避雷器动作时通过避雷器的冲击电流。
②避雷器的标称放电电流用来划分避雷器等级的、具有8/20μs波形的放电电流峰值。
③避雷器的操作冲击电流视在波前时间大于30μs而小于100μs、视在半峰值时间约为视在波前时间两倍的冲击电流。
避雷器操作冲击电流(30～100μs内)的最大残压，电压波形为250/2500μs时，避雷器操作冲击残压试验电流值见表3。
表3操作冲击残压试验电流值河南金冠YH10W-100/248 操作冲击电流500A 145 操作冲击电流500A广州华盛也是500A④避雷器的持续电流在持续运行电压下流过避雷器的电流。
对于110 kV系统≤300μA注：持续电流由阻性和容性分量组成，可随温度和杂散电容的影响而变化。
因此，试品的持续电流可不同于整只避雷器的持续电流。
持续电流可用有效值或峰值表示。
⑤避雷器的工频参考电流用于确定避雷器工频参考电压的工频电流阻性分量的峰值。
工频参考电流应足够大，使杂散电容对所测的避雷器和元件(包括设计的均压系统)的参考电压的影响可以忽略，该值由制造厂规定。
注：工频参考电流与避雷器的标称放电电流及(或)线路放电等级有关，对单柱避雷器，通常在1～20 mA范围内。
在工频电流波形因电压极性而不对称情况下，应以较大极性的电流来确定参考电流。
