东芝CV60电梯安全回路电路图
东芝安全回路
SLS、SLS、RHS
A11–--HDC
厅门联锁
HDC--- ----DC
轿门联锁
NC2----------CNH1-1
下限位
NC2----------CNH1-2
上限位
危险！
1.非取得作业资格人员禁止操作！由于操作不当可能发生以外甚至人身伤亡！
2.封线在试验或检查维修完毕后一定要拆除！

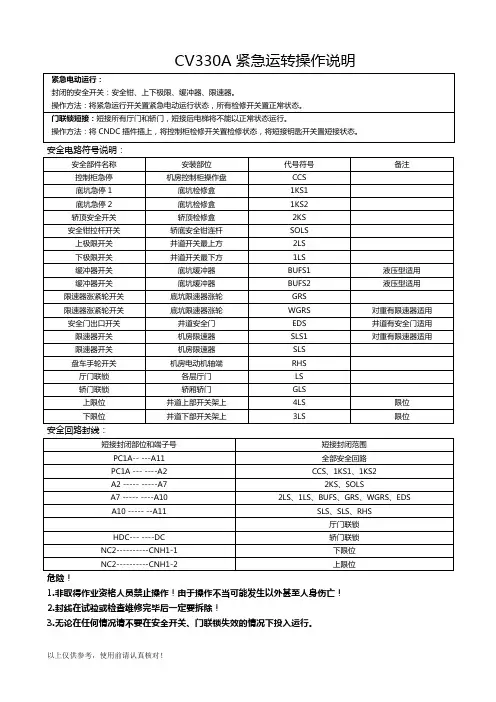

CV330A紧急运转操作说明
紧急电动运行：
封闭的安全开关：安全钳、上下极限、缓冲器、限速器。
操作方法：将紧急运行开关置紧急电动运行状态，所有检修开关置正常状态。
门联锁短接：短接所有厅门和轿门，短接后电梯将不能以正常状态运行。
操作方法：将CNDC插件插上，将控制柜检修开关置检修状态，将短接钥匙开关置短接状态。
安全电路符号说明：
安全部件名称
安装部位
代号符号
备注
控制柜急停
机房控制柜操作盘
CCS
底坑急停1
底坑检修盒
1KS1
底坑急停2
底坑检修盒
1KS2
轿顶安全开关
轿顶检修盒
2KS
安全钳拉杆开关
轿底安全钳连杆
SOLS
上极限开关
井道开关最上方
2LS
下极限开关
井道开关最下方
1LS
缓冲器开关
底坑缓冲器
BUFS1
液压型适用
缓冲器开关
底坑缓冲器
BUFS2
液压型适用
限速器涨紧轮开关
底坑限速器涨轮
GRS
限速器涨紧轮开关
底坑限速器涨轮
WGRS
对重有限速器适用
安全门出口开关
井道安全门
电梯安全回路分析
电梯安全回路分析一、电梯安全回路：中华人民共和国国家标准电梯制造与安装安全规范（GB7588-2003）规定：电梯安全回路指串联所有电气安全装置的回路。
当一个或几个安全部件开关满足安全回路要求的安全触点，它能够直接切断电梯驱动主机的供电。
二、电梯安全回路工作原理由整流器出来的110V直流电源，正极接通过熔断丝1RD接到100号线，负极通过熔断丝2RD接到101号线。
把电梯中所有安全部件的开关串联一起，控制急停继电器KJT，只要安全部件中有任何一只安全部件的开关起保护，将切断急停继电器KJT线圈电源，使KJT释放，同时将报警信号送入主控电脑板。
100号线通过所有安全部件的开关串联，最后通过相序继电器KXX的常开触点连接到116号线，这样，当电梯正常通电时，116号与101号之间应用110V直流电，但如果供电电源断相、缺相或相序错乱，各相之间电压不平衡时则自动切断116号线，使后面所有通过116号控制的继电器（包括急停继电器KJT和门联锁继电器KMB）失电，从而使电梯不能运行启动或停止运行,以达到安全保护的目的。
电梯安全回路图参见图1。
图1. 电梯安全回路三、电梯安全回路的安全部件开关：1、限速器开关（包括限速器断绳开关）——当电梯的速度超过额定速度一定值（至少等于额定速度的115％）时，其动作能导致安全钳起作用的安全装置。
2、检修开关——分为控制柜检修开关、轿内检修开关和轿顶检修开关。
三处检修开关互锁，防止误动作，保证维修人员的安全。
3、底坑缓冲器开关——该装置位于井道底部，设置在轿厢和对重的行程底部极限位置。
在缓冲器（一种用来吸收轿厢和对重动能的弹性缓冲安全装置。
）动作后回复至其正常伸长位置后电梯才能正常运行，为检查缓冲器的正常复位所采用的开关装置。
4、上、下极限联锁开关——当轿厢运行超越平层磁感应装置时，在轿厢或对重装置未接触缓冲器之前，强迫切断主电源和控制电源的非自动复位的安全装置。
该装置设置在尽可能接近端站时起作用而无误动作危险的位置上。
东芝电梯常见的几个型号安全封线
东芝电梯老的最常见的几个型号分别是：CV150;CV160;CV180;CV190;CV300;CV320;CV330;CV330A 。
其中：CV150;CV160;CV180;CV190 为有齿轮曳引机。
CV300;CV320;CV330;CV330A 为无齿轮永磁同步曳引机。
CV300 为无机房，分为A、B、C 三个型号。
东芝电梯的OBM 操作方式：CV150;CV160;CV300;CV320 ：1、故障调阅：（还没有通俗易懂的话形容）2、故障清除：MODE按两下显示“ 0.0. ”跳动按中间键到“ 0.E. ”按STB键显示“E.1”按STB一下显示“0.E. ”然后按STB接着显示“E.1 ”按中间键加到“E.2” 按STB键显示“0.E. ”按STB键显示“E.1”NUM键加到“E.3”按STB键显示“ 0.E. ” MODE键就可以看到显示“ CL”证明故障清除。
3、井道自学习方法：先将正常转换成检修。
MODE按两下显示“ 0.0. ”跳动按中间键到“ 1.0 ”按STB键显示“ E.2”按STB键一下显示“ 1.0 ”，在按中间键按到“0.E. ”，按STB键显示“ E.1”，在按中间键按到“ E.C”按STB。
然后把检修转换成正常。
电梯向下，进行井道自学习。
CV180;CV190;CV330;CV330A ：1、故障调阅：MODE键（也就是第一个键子）按两下显示“ 0.0. ” 此时显示的数字为闪烁的）。
按中间键NUM按到“ 0.8 ” 此时8在闪烁）然后按STB确定键（也就是最后一个）一直按确定键什么时候显示“ X.X. ”两点都出现不在闪烁那个就是故障代码2、故障清除：MODE按两下显示“ 0.0. ”跳动按中间键到“ 0.E. ”按STB键显示“E.1”动按STB一下显示“0.E. ”然后按STB接着显示“E.1 ”按中间键加到“E.2” 按STB键显示“0.E. ”按STB键显示“E.1”NUM键加到“E.3”按STB键显示“ 0.E. ” MODE键就可以看到显示“ CL”证明故障清除。

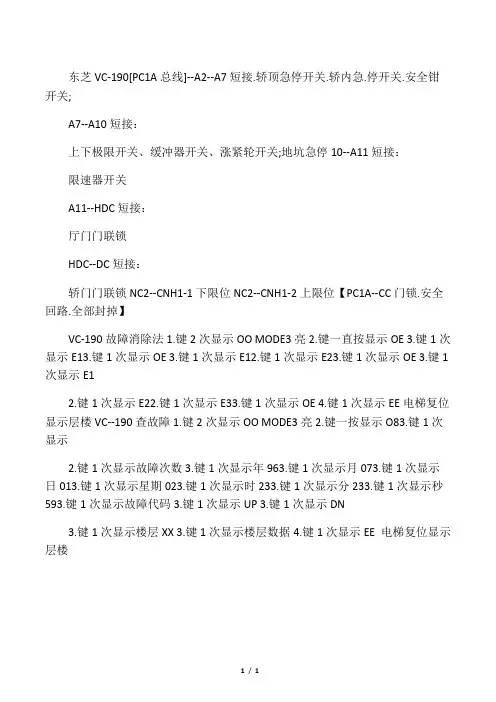

东芝.门锁.安全回路短接方法
东芝VC-190[PC1A总线]--A2--A7短接.轿顶急停开关.轿内急.停开关.安全钳开关;
A7--A10短接：
上下极限开关、缓冲器开关、涨紧轮开关;地坑急停10--A11短接：
限速器开关
A11--HDC短接：
厅门门联锁
HDC--DC短接：
轿门门联锁NC2--CNH1-1下限位NC2--CNH1-2上限位【PC1A--CC门锁.安全回路.全部封掉】
VC-190故障消除法1.键2次显示OO MODE3亮2.键一直按显示OE 3.键1次显示E13.键1次显示OE 3.键1次显示E12.键1次显示E23.键1次显示OE 3.键1次显示E1
2.键1次显示E22.键1次显示E3
3.键1次显示OE
4.键1次显示EE电梯复位显示层楼VC--190查故障1.键2次显示OO MODE3亮2.键一按显示O83.键1次显示
2.键1次显示故障次数
3.键1次显示年963.键1次显示月073.键1次显示日013.键1次显示星期023.键1次显示时233.键1次显示分233.键1次显示秒593.键1次显示故障代码3.键1次显示UP 3.键1次显示DN
3.键1次显示楼层XX 3.键1次显示楼层数据
4.键1次显示EE 电梯复位显示层楼
1/ 1。
东芝电梯安全回路封线(330A)
CV330A紧急运转操作说明紧急电动运行：封闭的安全开关：安全钳、上下极限、缓冲器、限速器。
操作方法：将紧急运行开关置紧急电动运行状态，所有检修开关置正常状态。
门联锁短接：短接所有厅门和轿门，短接后电梯将不能以正常状态运行。
操作方法：将CNDC插件插上，将控制柜检修开关置检修状态，将短接钥匙开关置短接状态。
安全电路符号说明：安全部件名称安装部位代号符号备注控制柜急停机房控制柜操作盘CCS底坑急停1底坑检修盒1KS1底坑急停2底坑检修盒1KS2轿顶安全开关轿顶检修盒2KS安全钳拉杆开关轿底安全钳连杆SOLS上极限开关井道开关最上方2LS下极限开关井道开关最下方1LS缓冲器开关底坑缓冲器BUFS1液压型适用缓冲器开关底坑缓冲器BUFS2液压型适用限速器涨紧轮开关底坑限速器涨轮GRS限速器涨紧轮开关底坑限速器涨轮WGRS对重有限速器适用安全门出口开关井道安全门EDS井道有安全门适用限速器开关机房限速器SLS1对重有限速器适用限速器开关机房限速器SLS盘车手轮开关机房电动机轴端RHS厅门联锁各层厅门LS轿门联锁轿厢轿门GLS上限位井道上部开关架上4LS限位下限位井道下部开关架上3LS限位安全回路封线：短接封闭部位和端子号短接封闭范围PC1A-----A11全部安全回路PC1A-------A2CCS、1KS1、1KS2A2----------A72KS、SOLSA7---------A102LS、1LS、BUFS、GRS、WGRS、EDSA10-------A11SLS、SLS、RHS厅门联锁HDC-------DC轿门联锁NC2----------CNH1-1下限位NC2----------CNH1-2上限位危险！1.非取得作业资格人员禁止操作！由于操作不当可能发生以外甚至人身伤亡！2.封线在试验或检查维修完毕后一定要拆除！3.无论在任何情况请不要在安全开关、门联锁失效的情况下投入运行。
以上仅供参考，使用前请认真核对！。

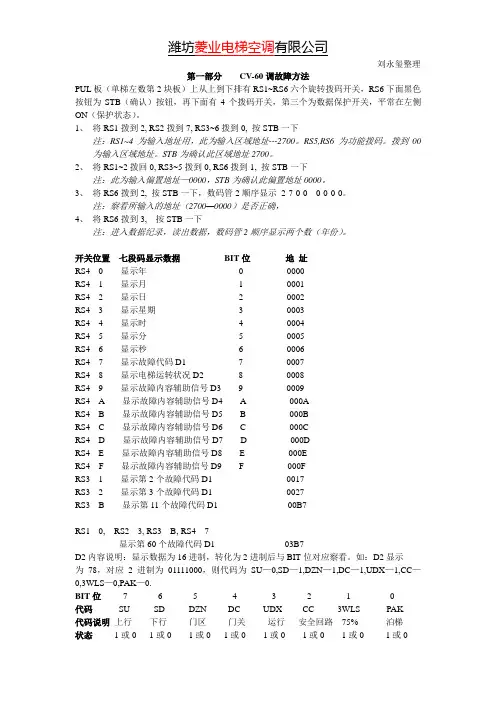

东芝CV-60自学习、调故障、清故障方法
