天然气管道巡线作业指导书

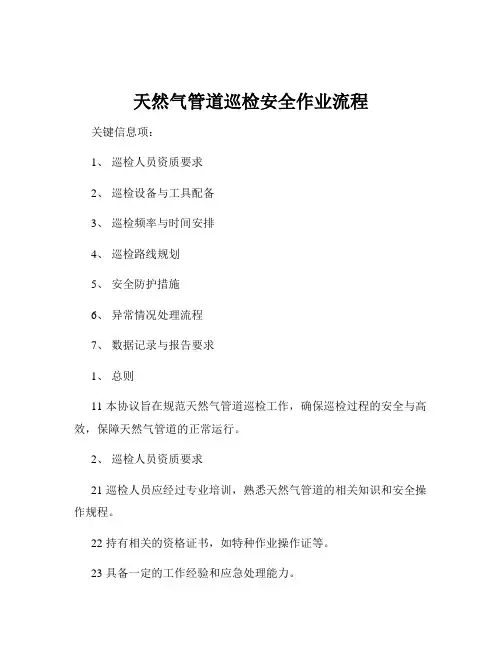

天然气管道巡检安全作业流程
天然气管道巡检安全作业流程关键信息项：1、巡检人员资质要求2、巡检设备与工具配备3、巡检频率与时间安排4、巡检路线规划5、安全防护措施6、异常情况处理流程7、数据记录与报告要求1、总则11 本协议旨在规范天然气管道巡检工作，确保巡检过程的安全与高效，保障天然气管道的正常运行。
2、巡检人员资质要求21 巡检人员应经过专业培训，熟悉天然气管道的相关知识和安全操作规程。
22 持有相关的资格证书，如特种作业操作证等。
23 具备一定的工作经验和应急处理能力。
3、巡检设备与工具配备31 配备必要的检测仪器，如气体泄漏检测仪、压力检测仪等。
32 携带通讯设备，确保与指挥中心保持畅通联系。
33 配备个人防护用品，包括安全帽、防护鞋、工作服等。
34 配备巡检记录工具，如笔记本、笔等。
4、巡检频率与时间安排41 常规巡检每天不少于X次，具体时间根据管道运行情况和季节特点合理安排。
42 在特殊时期，如恶劣天气、节假日等，应增加巡检次数。
43 每次巡检的时间应足够全面检查管道及附属设施的状况。
5、巡检路线规划51 制定详细的巡检路线图，涵盖管道的全部区域。
52 考虑地形、交通等因素，确保巡检路线的合理性和可行性。
53 定期对巡检路线进行评估和调整，以适应管道周边环境的变化。
6、安全防护措施61 巡检人员在进入作业现场前，必须正确佩戴个人防护用品。
62 对可能存在天然气泄漏的区域，应提前进行通风换气。
63 在易燃易爆场所，严禁使用明火和非防爆设备。
64 遇到恶劣天气条件，如雷雨、大风等，应暂停巡检作业。
7、巡检内容与标准71 检查管道外观是否有损坏、腐蚀、变形等情况。
72 检查管道附属设施，如阀门、法兰、支架等是否正常。
73 检测管道周围的土壤是否存在天然气泄漏迹象。
74 查看管道标识和警示标志是否清晰、完整。
8、异常情况处理流程81 如发现天然气泄漏，巡检人员应立即采取措施，如设置警戒区域、疏散人员等，并及时报告上级。
石油天然气管道工程测量放线作业指导书
必检
巡检
7
在河流、沟渠、公路、铁路穿（跨）越段的两端，地下管道、电缆、光缆穿越段的两端，线路阀室两端及管线直径、壁厚、材质、防腐层变化分界处应设置临时标志桩，其设置位置应在管道组装焊接一侧，施工作业带边界线以内1m处。
检查
必检
巡检
②对特殊地段，临时、永久占地量改变、局部改线等，施工单位应向设计、监理单位提交书面文件，同时经过建设单位签字批复，获得相关批准的文字资料后才能生效。
三、测量放线质量控制内容
1、应根据设计控制(转角)桩或其副桩进行测量放线，不得擅自改变线路位置。需要更改线路位置时，必须得到设计代表的书面同意后方可更改。
d.设置穿越标志桩：根据设计图纸，应在铁路、公路、地下设施穿越起止点处设置明显的标志桩。在有地下设施和阴极保护地区设置警告牌。
e.设置其它标志桩：在截断阀室处、防腐层分界处、隐蔽工程及防护工程处，设置明显的标志桩。
f.设置曲线加密桩：在采用弹性敷设、弯管、弯头处，采用偏角法或切线支矩法测量放线，应在曲线的起点、中点、终点上设桩，并在曲线段间隔小于10米内设曲线加密桩。
测量放线
作 业 指 导 书
（线路工程）
中国石油管道公司管道工程第一项目经理部
一、编制依据
1、《油气长输管道工程施工及验收规范》GB50369-2006；
2、《石油天然气建设工程施工质量验收规范 输油输气管道线路工》SY4208-2008。
二、测量放线施工操作要点
1、准备工作
①准备测量放线用的设备、工具：全站仪、三角架、标尺、木桩、百米绳、50米钢卷尺以及其它手段用具、用料，如手锤、铁锹、标志桩、标号笔、滑石粉等。
观察
必检
巡检
2
更改线路位置时，必须得到设计代表的书面同意。

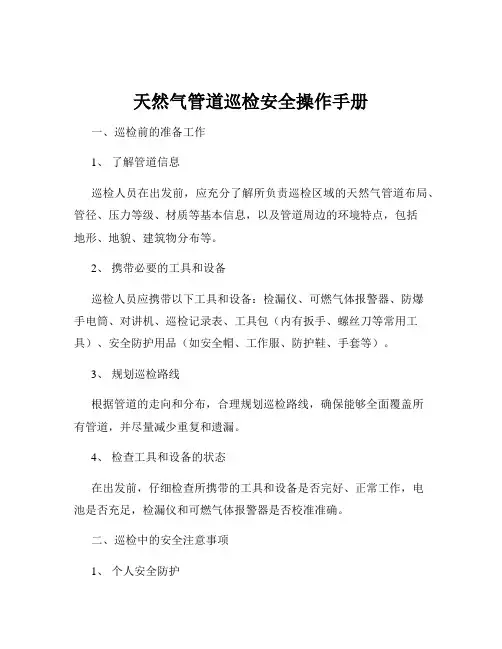

天然气管道巡检安全操作手册
天然气管道巡检安全操作手册一、巡检前的准备工作1、了解管道信息巡检人员在出发前，应充分了解所负责巡检区域的天然气管道布局、管径、压力等级、材质等基本信息，以及管道周边的环境特点，包括地形、地貌、建筑物分布等。
2、携带必要的工具和设备巡检人员应携带以下工具和设备：检漏仪、可燃气体报警器、防爆手电筒、对讲机、巡检记录表、工具包（内有扳手、螺丝刀等常用工具）、安全防护用品（如安全帽、工作服、防护鞋、手套等）。
3、规划巡检路线根据管道的走向和分布，合理规划巡检路线，确保能够全面覆盖所有管道，并尽量减少重复和遗漏。
4、检查工具和设备的状态在出发前，仔细检查所携带的工具和设备是否完好、正常工作，电池是否充足，检漏仪和可燃气体报警器是否校准准确。
二、巡检中的安全注意事项1、个人安全防护巡检人员必须正确佩戴安全帽、工作服、防护鞋和手套等个人防护用品。
在进入可能存在危险的区域（如狭窄空间、高处等）时，应采取额外的防护措施，如系安全带。
2、防爆要求在天然气管道附近，严禁使用非防爆工具和设备，避免产生火花引发爆炸。
手机等电子设备应处于防爆状态。
3、防止中毒和窒息天然气泄漏可能导致人员中毒和窒息。
在巡检过程中，如果闻到异味或感到不适，应立即撤离现场，并向上级报告。
4、注意交通安全在沿管道巡检时，要注意道路交通安全，遵守交通规则。
特别是在穿越公路、铁路等交通要道时，要观察周围交通状况，确保安全通过。
5、避免火源严禁在天然气管道附近吸烟、动火或使用明火。
同时，要远离可能产生火源的场所，如加油站、热电厂等。
三、管道巡检的主要内容1、管道外观检查检查管道表面是否有腐蚀、破损、变形、泄漏等情况。
特别要注意管道的焊缝、弯头、三通等部位，以及管道与支架、固定件的连接处。
2、阀门和附件检查检查阀门的开关状态是否正常，有无泄漏、卡死等现象。
同时，检查安全阀、压力表等附件是否工作正常，是否在检定有效期内。
3、管道标识和警示标志检查检查管道沿线的标识和警示标志是否清晰、完整，有无损坏或缺失。

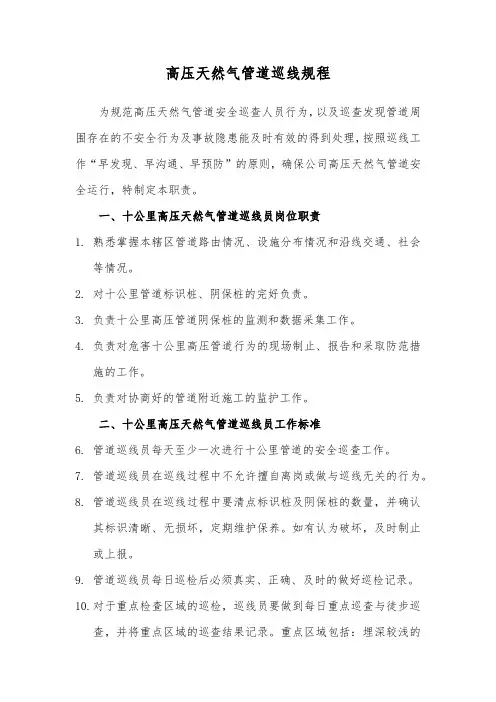

高压天然气管道巡线规程
高压天然气管道巡线规程
为规范高压天然气管道安全巡查人员行为，以及巡查发现管道周围存在的不安全行为及事故隐患能及时有效的得到处理，按照巡线工作“早发现、早沟通、早预防”的原则，确保公司高压天然气管道安全运行，特制定本职责。
一、十公里高压天然气管道巡线员岗位职责
1.熟悉掌握本辖区管道路由情况、设施分布情况和沿线交通、社会
等情况。
2.对十公里管道标识桩、阴保桩的完好负责。
3.负责十公里高压管道阴保桩的监测和数据采集工作。
4.负责对危害十公里高压管道行为的现场制止、报告和采取防范措
施的工作。
5.负责对协商好的管道附近施工的监护工作。
二、十公里高压天然气管道巡线员工作标准
6.管道巡线员每天至少一次进行十公里管道的安全巡查工作。
7.管道巡线员在巡线过程中不允许擅自离岗或做与巡线无关的行为。
8.管道巡线员在巡线过程中要清点标识桩及阴保桩的数量，并确认
其标识清晰、无损坏，定期维护保养。
如有认为破坏，及时制止或上报。
9.管道巡线员每日巡检后必须真实、正确、及时的做好巡检记录。
10.对于重点检查区域的巡检，巡线员要做到每日重点巡查与徒步巡
查，并将重点区域的巡查结果记录。
重点区域包括：埋深较浅的
稻田、鱼塘、河流穿越区、人员稠密区和施工活动频繁区，这些地区交通不方便，有可能受到耕作、清塘和其他施工损坏管道。
11.对危害管道安全的行为，巡线员现场必须予以制止，并于当日上
报。
12.管道附近有经协商允许的施工发生时，巡线员要做到有效现场监
护。
天然气管线巡查指引培训课件
目录
CONTENTS
一 巡查原则、周期 巡查内容
二
三 巡线工作要求 四 巡线实施 巡线工作检查、考核
五
六 指引、流程与资料管理
四、巡线实施
1. 巡查应按照计划实施，巡查人员在巡查前，应检查工具、图纸、报表、记录 表格、表单、宣传资料等是否齐全完整
2. 巡查人员在巡查的同时，应向沿线施工单位、居民、群众发放《便民联系卡 》等安全宣传资料，讲解燃气安全常识，提高群众的安全意识。安全宣传资 料发放应有记录，并方便查询
11. 巡查人员应每天将发现的安全隐患及第三方施工信息汇总上报，由巡查主管 （或负责人）审核，汇总形成巡查部门《隐患管理台帐》与《巡查日志》， 对本部门无法处理的问题及时上报处理
12. 巡查部门应每天汇总、统计巡查人员的记录、报表等，形成巡查日志并适时 更新隐患管理台帐，主管或负责人需审核日志，并视情况修定、调整巡查计 划
6
二、巡查内容
三、调压设施巡查内容：
1、调压设施及箱体是否存在漏气、锈蚀、损坏、缺失、广告粘贴物现象；
2、调压设施上的警示标示应与VI统一，调压设施上“燃气设施、严禁烟火”标识、抢修电话、
编号牌等是否完整、清晰；
3、调压设施的压力表是否完好无锈蚀；检定标识是否处于有效期；运行压力限位标识是否完好
；指针是否在安全运行范围内；
3. 巡查发现管线及附属设施存在泄漏时，巡查人员应及时上报并做好记录，并 按照职责或者上级的要求做好现场处理或配合工作
4. 巡查发现在管线及附属设施的安全保护范围内有施工作业时，巡查人员要做 好以下工作并作好以下记录：
13
四、巡线实施
① 施工现场张贴安全宣传标语、海报等，明确告知业主或施工单位负责人在施工前查阅 管线资料及施工时需要采取的安全措施和注意事项；
管道巡线管理办法
管道巡线管理办法第一章总则第一条为了加强管道巡线管理，确保管道安全运行，根据《中华人民共和国石油天然气保护法》等有关法律法规，制定本办法。
第二条本办法适用于我国境内石油、天然气管道的巡线管理工作。
第三条管道巡线管理工作应遵循预防为主、防治结合、综合治理、安全第一的原则。
第四条国家能源局负责全国管道巡线管理工作的监督管理，地方能源管理部门负责本行政区域内管道巡线管理工作的监督管理。
第二章巡线组织与管理第五条管道企业应设立巡线管理部门，负责组织、协调和监督管道巡线工作。
第六条管道企业应根据管道规模、地域特点和运行环境，制定详细的巡线管理制度和应急预案，报国家能源局备案。
第七条管道企业应配备足够的巡线人员，并进行专业培训，确保巡线人员具备相关知识和技能。
第八条管道企业应定期对巡线人员进行安全教育和培训，提高巡线人员的安全意识和应急处理能力。
第三章巡线内容与要求第九条巡线人员应按照巡线计划和路线，对管道进行全面巡查，确保管道安全运行。
第十条巡线人员应检查管道的完整性、防腐层、阀门、补偿器、排水器等设施，以及管道周边环境变化等情况。
第十一条巡线人员应通过观察、听觉、嗅觉等方式，发现管道泄漏、损坏、塌陷等异常情况，立即采取措施进行处理。
第十二条巡线人员应填写巡线记录，记录管道设施的运行状况、周边环境变化、异常情况等信息，并及时上报。
第十三条管道企业应建立健全管道设施档案，包括管道设计、施工、验收、维修、改造等相关资料，便于巡线人员了解管道设施情况。
第四章应急处理与事故报告第十四条管道企业应制定应急预案，明确应急处理程序、责任和应急资源配置。
第十五条巡线人员发现管道泄漏、损坏等紧急情况时，应立即启动应急预案，采取措施进行处理，并及时报告上级。
第十六条管道企业应在管道沿线设置警示标志，提醒沿线单位、居民注意管道安全。
第十七条管道企业应建立健全事故报告制度，对管道事故及时进行调查、处理和报告。
第五章监督管理与法律责任第十八条国家能源局和地方能源管理部门应加强对管道巡线管理工作的监督检查，发现问题及时督促管道企业整改。
天然气管道巡检安全操作程序
天然气管道巡检安全操作程序一、巡检前的准备工作1、巡检人员的培训与资质巡检人员必须经过专业的培训，熟悉天然气管道的相关知识和安全操作规程，具备相应的资质证书。
2、巡检工具和设备的准备携带必要的巡检工具，如检漏仪、测温仪、防爆手电筒、扳手等，并确保这些工具和设备性能良好、校验合格。
3、个人防护装备的配备巡检人员应穿戴符合要求的个人防护装备，包括安全帽、工作服、防护鞋、手套、防毒面具等。
4、了解巡检路线和任务在出发前，巡检人员要清楚本次巡检的路线、重点部位和任务要求，以及可能出现的风险和应对措施。
5、通讯设备的检查确保携带的通讯设备（如手机）电量充足，信号良好，以便在需要时能够及时与上级或相关部门联系。
二、巡检过程中的安全操作1、管道外观检查（1）观察管道表面是否有明显的腐蚀、变形、破损等情况。
（2）检查管道的标识、警示标志是否清晰、完整。
（3）查看管道周围的防护设施是否完好，如防护栏、护坡等。
2、阀门和连接件的检查（1）检查阀门的操作是否灵活，有无泄漏现象。
（2）查看连接件（如法兰、螺纹连接等）是否紧固，有无松动、泄漏。
3、检漏工作（1）使用检漏仪对管道沿线进行泄漏检测，重点检查阀门、法兰、焊缝等部位。
（2）如发现泄漏，应立即采取相应的措施，如关闭上下游阀门，设置警戒区域，并及时报告上级。
4、温度和压力检测（1）使用测温仪和压力表检测管道的温度和压力，确保其在正常范围内。
（2）记录检测数据，对于异常数据要进行分析和处理。
5、周边环境的检查（1）观察管道周边是否有施工、挖掘等可能危及管道安全的活动。
（2）检查管道上方是否有堆积物、重物压迫等情况。
6、穿越段和跨越段的检查（1）对于穿越河流、公路、铁路等的管道段，要检查其防护设施是否完好，有无被冲刷、损坏的迹象。
（2）跨越段要检查支架、吊杆等结构是否稳固，有无异常变形。
7、阴极保护系统的检查（1）检查阴极保护装置的运行情况，包括电源、阳极地床、参比电极等。
中低压天然气管线及附属设施巡检作业指导书(2011新)
中低压天然气管线及附属设施巡检作业指导书1目的为规范天然气管线及附属设施的巡检作业，提高巡检质量，及时消除安全隐患，保证供气安全，制定本作业指导书。
2 范围本作业指导书规定了中低压天然气管线及附属设施巡检作业的程序、要求和注意事项。
本作业指导书适用于管网运行部中低压天然气管线及附属设施巡检。
3依据3.1管网运行部《中低压天然气管线及附属设施巡检管理》4 巡检作业前的准备工作4.1检查活扳、手锤、钢挫或螺丝刀、尖嘴钳、手钳、毛刷、刷子、井钩等巡检工具、材料是否齐全。
4.2按照《检漏仪安全操作规程》检测前的准备要求，检查检漏仪电量是否充足，反应是否灵敏。
4.3检查《巡检日报表》、《施工告知书》及道路管线图、《违章整改通知书》、片区巡检图、《月度量化周期表》等报表、资料是否齐全。
9.4巡检准备工作应每天在所内下班前完成。
5 巡检作业5.1 夏季7：30时，其他季节8：30时，巡检人员应按量化周期表计划，达到片区，按公司要求穿着工装、佩戴胸卡，不迟于7：40或8：40时开始当天巡检工作，巡检应按照既定线路，未经许可，禁止私自调整。
5.2管线巡检5.2.1沿管线上方或附近，每50米检测一处，可检测沿线燃气阀井、电缆、雨污水等井室或打探坑，检测是否有可燃气体浓度。
5.2.2管线巡检时，应注意是否存在以下现象：1在燃气管道设施的安全保护范围内，埋地管线上方是否有土壤塌陷、滑坡、下沉、管道裸露、悬空等现象，如发现存在该现象，应及时报告巡检队长，并在《巡检日报表》中注明。
2燃气管道沿线是否有燃气异味、水面冒泡、树草枯萎和积雪表面有黄斑等异常现象或燃气泄出声响等；有上述现象发生时，应通过打探坑和仪器检测等方式进行排查，对确认的燃气泄漏，应及时报告、监控并在报表中注明。
3在燃气管道设施的安全保护范围内，埋地管线上方是否有堆积垃圾或重物、种植深根植物及搭建建（构）筑物等现象，对已形成的违章、隐患现象在《巡检日报表》中注明，并上报队长；对正在发生的现象，应及时制止，并下发《违章整改通知书》，并在《巡检日报表》中注明，定期检测监控，直至违章行为消除。
天然气与管道输送作业指导书
天然气与管道输送作业指导书第1章天然气基础知识 (4)1.1 天然气的组成与性质 (4)1.1.1 组成成分 (4)1.1.2 物理性质 (4)1.1.3 化学性质 (5)1.2 天然气的分类与标准 (5)1.2.1 分类 (5)1.2.2 标准 (5)1.3 天然气的应用领域 (5)1.3.1 能源 (5)1.3.2 化工 (5)1.3.3 交通 (5)1.3.4 其他领域 (5)第2章管道输送概述 (5)2.1 管道输送的特点与优势 (5)2.2 管道输送系统的组成 (6)2.3 管道输送的基本流程 (6)第3章管道设计与选材 (7)3.1 管道设计原则与要求 (7)3.1.1 设计原则 (7)3.1.2 设计要求 (7)3.2 管道材料的选择与评定 (7)3.2.1 材料选择原则 (7)3.2.2 材料评定 (7)3.3 管道壁厚及强度计算 (8)3.3.1 管道壁厚计算 (8)3.3.2 管道强度计算 (8)第4章管道施工与安装 (8)4.1 管道施工准备 (8)4.1.1 施工前筹备 (8)4.1.2 施工现场准备 (8)4.1.3 管道材料验收 (8)4.2 管道焊接技术 (8)4.2.1 焊接方法 (8)4.2.2 焊工资格 (9)4.2.3 焊接工艺 (9)4.2.4 焊接质量检验 (9)4.3 管道安装与验收 (9)4.3.1 管道铺设 (9)4.3.2 管道连接 (9)4.3.3 管道支架安装 (9)4.3.5 管道系统试压 (9)4.3.6 管道验收 (9)4.3.7 竣工资料整理 (9)第5章管道输送设备与系统 (9)5.1 压缩机组及其辅助设备 (9)5.1.1 压缩机组概述 (9)5.1.2 压缩机类型及特点 (10)5.1.3 压缩机组辅助设备 (10)5.2 流量计量与调节设备 (10)5.2.1 流量计量设备 (10)5.2.2 流量调节设备 (10)5.3 管道输送控制系统 (10)5.3.1 控制系统概述 (11)5.3.2 控制系统主要设备 (11)5.3.3 控制策略与优化 (11)5.3.4 安全保护与应急预案 (11)第6章管道运行与维护 (11)6.1 管道运行参数监测 (11)6.1.1 监测目的 (11)6.1.2 监测内容 (11)6.1.3 监测方法 (11)6.2 管道清洗与防腐 (12)6.2.1 管道清洗 (12)6.2.2 管道防腐 (12)6.3 管道巡检与故障处理 (12)6.3.1 管道巡检 (12)6.3.2 故障处理 (12)第7章天然气输送工艺 (12)7.1 天然气预处理工艺 (12)7.1.1 预处理目的 (12)7.1.2 预处理方法 (13)7.2 压缩与输送工艺 (13)7.2.1 压缩工艺 (13)7.2.2 输送工艺 (13)7.3 天然气液化与储存 (13)7.3.1 液化工艺 (13)7.3.2 储存工艺 (13)第8章安全生产与环境保护 (14)8.1 安全生产措施 (14)8.1.1 安全管理制度 (14)8.1.2 安全培训与教育 (14)8.1.3 安全防护设施 (14)8.1.4 隐患排查与治理 (14)8.2 环境保护措施 (14)8.2.1 环保法律法规遵守 (14)8.2.2 污染防治措施 (14)8.2.3 生态保护 (14)8.2.4 能耗管理 (14)8.3 应急预案与处理 (15)8.3.1 应急预案 (15)8.3.2 报告与处理 (15)8.3.3 应急预案修订 (15)第9章质量控制与检测 (15)9.1 质量控制体系 (15)9.1.1 质量控制原则 (15)9.1.2 质量控制组织机构 (15)9.1.3 质量控制制度 (15)9.1.4 质量培训与考核 (15)9.2 管道施工质量检测 (15)9.2.1 材料验收 (15)9.2.2 施工过程检测 (15)9.2.3 焊接质量检测 (16)9.2.4 防腐质量检测 (16)9.2.5 管道安装质量检测 (16)9.3 管道运行检测与评价 (16)9.3.1 运行参数监测 (16)9.3.2 管道泄漏检测 (16)9.3.3 定期巡检 (16)9.3.4 定期检测与评价 (16)9.3.5 应急预案 (16)第10章管道输送作业管理 (16)10.1 管道输送作业流程 (16)10.1.1 输送前准备 (16)10.1.1.1 检查管道系统及设备是否正常运行； (16)10.1.1.2 核实输送计划，明确输送目标及任务； (16)10.1.1.3 准备相关工具及设备，保证其处于良好状态； (16)10.1.1.4 对输送人员进行安全、技术培训，保证其具备相应操作技能。
输气管线巡线作业指导书
输气管线巡线作业指导书
1目的
1.1为了保证天然气输送管线安全、平稳地输送，依据SY/T5922《天然气输送管道保护运行管理规范》，结合生产实际，特制定本作业指导书。
2范围
2.1本作业指导书适用于天然气输送管线巡检工作。
3职责
3.1公司安全部负责输气管线管理。
3.2管线保护必须贯彻执行国务院发布313号令及《石油天然气管道保护条例》以及有关法规办法。
3.3输气管线管理是在公司统一安排下实行专业人员岗位责任制管理。
负责输气板块的安全部部长负责审查、检查、督促安排计划的完成，并进行考核。
4文件内容
4.1输气管线的质量要求如下：
4.1.1埋地管线无露管，绝缘层无损坏；
4.1.2管道阴极保护率100%，保护参数符合规定；
4.1.3管道跨结结构稳定，配件无缺损，明管无锈蚀；
4.1.4标志桩、测试桩、里程桩无缺损，字迹明显清晰，穿越管道上的护堤、护坎、堡坎无垮塌；。
燃气管线巡线工安全操作规程
燃气管线巡线工安全操作规程1、高压管线巡线作业安全操作规程1.1作业条件（1）巡线人员进行巡线作业需穿戴劳动防护用品；（2）巡线人员熟悉惠商济线、城镇高压管线线路走向、埋深等线路情况，知道重点检查地段；（3）巡线人员已经学习《城市燃气管理条例》、《济南市地下管线管理办法》等相关法律、法规；（4）巡线人员通讯设备保持畅通，能够及时与公司管理人员取得联系。
1.2 风险分析及消减措施（1）巡线过程中经过车流量较大的公路，注意交通安全；（2）发现管道上方违章占压或施工，第一时间进行制止，并通知公司管理人员进行现场处理。
（3）管道沿线“三桩一牌”、调压站、阀室、阀井遭恶意破坏，进行现场保护，视情况进行报警处理，通知公司管理人员。
（4）发现管道泄漏，进行现场疏散群众，禁止烟火，拉警戒带，并告知公司管理人员进行现场处理。
1.3 作业步骤→ →↓← ←（1）按照公司巡线管理制度，巡线人员对所管辖区段进行巡线工作。
（2）巡线过程中要对沿线“三桩一牌”及调压站、阀室、阀井等进行安全检查。
（3）巡线人员应及时发现和制止在管道安全防护带内从事各种危及管道及其附属设施安全的作业。
及时清理管道违章占压物，保证管道占压零增长。
（4）汛期要加强巡检次数，对重点地段进行重点巡查。
（5）做好巡线记录。
2、阴保电位测试作业安全操作规程2.1作业条件（1）作业人员必须正确穿戴劳动防护用品；（2）万用表正常，硫酸铜参比电极正常；（3）阴极保护电位测试桩安装到位并正确接线；（4）阴极保护电位测试村能够打开测试桩门。
2.2 风险分析及消减措施（1）阴极保护电位测试桩门由于在野外容易锈蚀，注意在开门时要用力均匀，防止把门销子扭断。
（2）阴极保护电位测试桩安装位置一般在农田，测试时尽量不踩踏农田，搞好工农关系。
2.3 作业步骤→ →↓← ←（1）对万用表及硫酸铜参比电极进行检查，保证正常运行；（2）打开阴极保护电位测试桩门；（3）万用表打到直流电压2V 档，红楼给笔接测试端，黑表笔接硫酸铜参比电极，硫酸铜参比电极可靠接地；（4）读取读数，并记录分析。
天然气管道巡检安全作业指南
天然气管道巡检安全作业指南天然气作为一种清洁、高效的能源，在我们的日常生活和工业生产中发挥着重要作用。
然而，天然气具有易燃易爆的特性，一旦管道发生泄漏等安全事故，将可能对人民生命财产和环境造成严重威胁。
因此，做好天然气管道的巡检工作，确保其安全运行至关重要。
下面为大家介绍天然气管道巡检安全作业的相关指南。
一、巡检前的准备工作1、了解管道信息巡检人员在出发前，应充分了解所负责巡检区域内天然气管道的基本情况，包括管道的走向、管径、压力、材质、埋深，以及周边环境等。
2、准备巡检工具携带必要的巡检工具，如检漏仪、可燃气体检测仪、测温仪、照相机、巡检记录表、通讯设备等，并确保这些工具性能良好、电量充足。
3、个人防护装备穿戴符合要求的个人防护装备，包括安全帽、工作服、防护鞋、手套等。
在可能存在有毒有害气体的区域，还应配备防毒面具或空气呼吸器。
4、制定巡检计划根据管道的特点和风险等级，制定合理的巡检计划，明确巡检路线、时间间隔和重点部位。
二、巡检中的注意事项1、外观检查仔细检查管道的外观，查看是否有腐蚀、变形、破损、泄漏等情况。
特别要注意管道的焊缝、阀门、法兰等连接处，以及穿越公路、铁路、河流等特殊地段的管道。
2、周边环境关注管道周边的环境变化，如是否有施工挖掘、占压、重物堆载等可能影响管道安全的行为。
同时，检查管道标志桩、警示牌是否完好清晰。
3、检测气体泄漏使用检漏仪和可燃气体检测仪，对管道沿线的阀井、调压箱等部位进行气体泄漏检测。
若检测到泄漏，应立即采取相应措施，并及时报告上级。
4、温度和压力监测在有条件的情况下，对管道的温度和压力进行监测，确保其在正常范围内运行。
温度过高或压力异常可能预示着管道存在故障。
5、记录巡检情况如实记录巡检过程中发现的问题和情况，包括时间、地点、问题描述、处理措施等。
记录应清晰、准确、完整，以便后续查阅和分析。
三、特殊情况的处理1、发现泄漏如果发现天然气泄漏，应立即疏散周围人员，设置警戒区域，禁止火源和车辆通行。
天然气管道巡线作业指导书
巡线作业指导书一、作业名称：巡线二、作业关键控制点：熟悉管网（包括托管管线）及巡线要求、巡检点的布置、工程施工监护与协调、隐患报修、处理、工作日志填写三、工具材料及安全防护设施配置：工具包1只、便携式检漏仪1只、通讯设备（对讲机、手机等）、12寸管钳一把、12寸活扳手1把、生料带2卷、井盖钩1把、调压箱钥匙1把、手套只。
四、主要人员、物料消耗定额：另可根据公司管网的铺设长度、管网上相关设备数量、管网复杂程度以及公司当年的开发计划适当地对巡线区域范围进行增减；巡线周期：高压管线1次/旬；中压管线：1-3天1次或按A、B、C三级巡视周期执行巡线检查范围：阀门井、调压设备、管线（包括托管管线）、积水井、连接井、检查井、过河管、占压、施工点、标志（标志桩、标志钉、标志砖）、阴极保护测试桩等。
带气管线周围5米地下空间列入检查范围，对可疑路段扩大检查范围五、作业气候、环境要求：晴好天气和一般阴雨、雪天气都要求巡线外出对管网进行巡视，极其恶劣的气候环境巡线可集中留守处理突发事件。
六、作业流程：七、安全注意事项和应急措施：1．通讯工具必须畅通，确保能随时随地进行联系；2．对管线及控制阀门的位置和性能必须清楚，确保出现应急事故时能够在最短的时间内切断气源，控制现场情况，减少可能带来的损失；3．抢险工具必须齐全，常用工具必须随身携带；4．巡线员外出对管网进行巡视、检查时，一定注意交通安全；5．无论出现任何泄漏，严禁采用明火查漏；6．确认所使用的仪表、器材都是合格的。
八、作业记录、总结：1、巡线员每天工作结束后，应填写《巡线员工作日志》，记录一天的巡视工作内容，对出现的异常情况，应做好详细记录并存档，以便日后查阅。
2、巡线过程中发现管网存在安全隐患应及时填写报修流转单，将隐患情况书面通知设备维护员，以便及时安排处理；附:巡线员工作日志年月日。
燃气公司天然气管道(管线)安全巡查(巡检)管理制度
天然气公司天然气管道(管线)安全巡查(巡检)管理制度为规范管道安全巡查人员的行为，巡查发现管线周围有不安全管线为了及时有效地处理潜在事故，按照巡线工作“早发现、早沟通、早预防”的原则，确保公司的天然气管道安全运行，特制定本制度。
适用于天然气经营分公司的天然气管道、附属设施及阀室的安全巡查管理。
3.1 健康安全环保部负责本制度的编写和修订,并对管道安全检查的实施情况进行检查、监督和评估,不定期的进行管道安全巡查和管道安全大检查，牵头组织公司力量解决管道安全问题。
3.2 生产运行部是管道安全巡查的直接实施部门,负责管道的日常安全检查和管道安全检查员的管理,对危害管道安全的行为有现场制止、报告及采取防范措施的职责。
对管道附近的施工负责安排人员进行现场监护管理。
3.3 工程技术部负责审批穿越管道、影响管道安全的外部单位的施工技术方案，提供、现场确定管线位置、埋深等技术参数，配合生产运行部搞好管道的施工监督管理工作。
3.4专职管道安全检查员负责管道的日常检查，发放宣传资料，制止可能危害管道安全的施工，记录并报告现场发现的问题；根据工作安排进行现场监护。
4.1 管道安全检查频率专职管道安全巡查人员每天至少进行一次管道安全巡查,站场每天一次抽查,生产运行部每周组织一次线路安全巡查；公司由健康、安全、环保部牵头，每月组织一次线路巡查和检查工作。
4.2 安全巡查人员巡查报告4.2.1站场应对巡查人员进行正规化管理。
专职管道安全巡查人员在起点站开始巡查时，必须在起始点向站长或站场巡查人员报告，报告内容包括开始巡查的时间、预计到达目的地的时间或在特殊路段开会和报告的时间等。
4.2.2巡查人员到终点站，应提交当天的巡查记录（见附录一：管道安全巡查记录），报告巡查发现的问题，获取站长的指示。
生产经营部应考虑设立场所，供巡查人员提交和收集巡查记录，定期收集巡查人员的巡查记录，检查其记录情况并指导其改进。
4.3 现场检查4.3.1巡查准备。
燃气运行巡视作业指导书
每周检查一次可燃气体报警器与轴流风机联动：按下可燃气体报警器控制板面上的“试验”按钮，听到报警声同时调压间屋顶的轴流风机自动启动运行；松开“试验”按钮警报消失，风机停止。有问题及时上报调压站负责人处理，填写《值班记录》；
是□否□
检查调压间周围无易燃易爆物品堆放
是□否□
加臭量根据实际流量进行调整（标准为：18-20mg/Nm3）。
对讲机、1台检漏仪、静电防护服一套。
（五）主要的人员、物料消耗定额
巡视员一人，巡视记录表，值班记录。
（六）作业气候、环境要求
全天候。
（七）作业流程
前期准备
使用工具备齐；
是□否□
穿戴防静电服装。
是□否□
操作步骤
每天每小时对调压间运行状况巡视一次；
是□否□
查看进口压力在，出现异常情况时用对讲机或电话通知调度；
பைடு நூலகம்是□否□
每天对调压间卫生打扫2遍（上午、下午各一遍，要求：地面无杂物，设备及管道上用手摸上去无明显灰尘）
是□否□
（八）安全注意事项和应急措施
8.1巡视时注意杜绝明火；
8.2信息反馈及时上报调度；
8.3注意人身安全。
（九）作业记录、总结
9.1将巡视结果记录台帐；
9.2及时处理出现的问题；
9.3将必要的巡视情况及时上报调度或主管领导。
是□否□
检查加臭储液罐，（四氢噻吩）在液位管20厘米以上；加臭泵在工作时听到吸合声音同时浮子应有明显的上浮跳动。（浮子不跳应倒换另外一台备用泵，关闭有问题的泵的防爆电源开关，打开备用泵的电源开关，上报调场压站负责人、调度，并填写运行记录；
是□否□
检查调压间防爆灯具、开关无损坏；
是□否□
天然气管道巡线作业指导书
天然气管道巡线作业指导书Revised at 2 pm on December 25, 2020.巡线作业指导书一、作业名称：巡线二、作业关键控制点：熟悉管网（包括托管管线）及巡线要求、巡检点的布置、工程施工监护与协调、隐患报修、处理、工作日志填写三、工具材料及安全防护设施配置：工具包1只、便携式检漏仪1只、通讯设备（对讲机、手机等）、12寸管钳一把、12寸活扳手1把、生料带2卷、井盖钩1把、调压箱钥匙1把、手套只。
四、主要人员、物料消耗定额：另可根据公司管网的铺设长度、管网上相关设备数量、管网复杂程度以及公司当年的开发计划适当地对巡线区域范围进行增减；巡线周期：高压管线1次/旬；中压管线：1-3天1次或按A、B、C三级巡视周期执行巡线检查范围：阀门井、调压设备、管线（包括托管管线）、积水井、连接井、检查井、过河管、占压、施工点、标志（标志桩、标志钉、标志砖）、阴极保护测试桩等。
带气管线周围5米地下空间列入检查范围，对可疑路段扩大检查范围五、作业气候、环境要求：晴好天气和一般阴雨、雪天气都要求巡线外出对管网进行巡视，极其恶劣的气候环境巡线可集中留守处理突发事件。
六、作业流程：七、安全注意事项和应急措施：1．通讯工具必须畅通，确保能随时随地进行联系；2．对管线及控制阀门的位置和性能必须清楚，确保出现应急事故时能够在最短的时间内切断气源，控制现场情况，减少可能带来的损失；3．抢险工具必须齐全，常用工具必须随身携带；4．巡线员外出对管网进行巡视、检查时，一定注意交通安全；5．无论出现任何泄漏，严禁采用明火查漏；6．确认所使用的仪表、器材都是合格的。
八、作业记录、总结：1、巡线员每天工作结束后，应填写《巡线员工作日志》，记录一天的巡视工作内容，对出现的异常情况，应做好详细记录并存档，以便日后查阅。
2、巡线过程中发现管网存在安全隐患应及时填写报修流转单，将隐患情况书面通知设备维护员，以便及时安排处理；附:巡线员工作日志年月日。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
巡线作业指导书
一、作业名称：
巡线
二、作业关键控制点：
熟悉管网（包括托管管线）及巡线要求、巡检点的布置、工程施工监护与协调、隐患报修、处理、工作日志填写
三、工具材料及安全防护设施配置：
工具包1只、便携式检漏仪1只、通讯设备（对讲机、手机等）、12寸管钳一把、12寸活扳手1把、生料带2卷、井盖钩1把、调压箱钥匙1把、手套只。
四、主要人员、物料消耗定额：
另可根据公司管网的铺设长度、管网上相关设备数量、管网复杂程度以及公司当年的开发计划适当地对巡线区域范围进行增减；
巡线周期：高压管线1次/旬；中压管线：1-3天1次或按A、B、C三级巡视周期执行
巡线检查范围：阀门井、调压设备、管线（包括托管管线）、积水井、连接井、检查井、过河管、占压、施工点、标志（标志桩、标志钉、标志砖）、阴极保护测试桩等。
带气管线周围5米地下空间列入检查范围，对可疑路段扩大检查范围
五、作业气候、环境要求：
晴好天气和一般阴雨、雪天气都要求巡线外出对管网进行巡视，极其恶劣的气候环境巡线可集中留守处理突发事件。
六、作业流程：
七、安全注意事项和应急措施：
1．通讯工具必须畅通，确保能随时随地进行联系；
2．对管线及控制阀门的位置和性能必须清楚，确保出现应急事故时能够在最短的时间内切断气源，控制现场情况，减少可能带来的损失；
3．抢险工具必须齐全，常用工具必须随身携带；
4．巡线员外出对管网进行巡视、检查时，一定注意交通安全；
5．无论出现任何泄漏，严禁采用明火查漏；
6．确认所使用的仪表、器材都是合格的。
八、作业记录、总结：
1、巡线员每天工作结束后，应填写《巡线员工作日志》，记录一天的巡视工作内容，对出现的异常情况，应做好详细记录并存档，以便日后查阅。
2、巡线过程中发现管网存在安全隐患应及时填写报修流转单，将隐患情况书面通知设备维护员，以便及时安排处理；
附:
巡线员工作日志
年月日。
