格力中央空调安装标准

合集下载

格力 1.5匹 变频中央空调 使用安装说明书

格力 1.5匹 变频中央空调 使用安装说明书

使用安装说明书中静压风管送风式空调器使用前请仔细阅读本说明书,并妥善保管更多使用指引,请扫描“扫码开启服务”二维码目录声明●本产品执行标准:GB/T 18836。

●本说明书仅作示例说明,产品及部件外观请以实物为准。

● 使用前请仔细阅读本说明书及电子说明书,否则可能会给本机造成损害或危及您或他人的人身 财产安全。

由于技术更新,致产品升级或变更,恕不另行通知。

电子说明书也会随技术创新进 行更新,请扫描二维码获取最新电子说明书。

● 阅读后请与发票一起妥善保管。

安全警示空调器主体构件配件清单遥控器使用说明清洁保养安装及维修注意事项环保清单安装简图室内机回风箱进风面板室内机排水管的安装技术参数检验运行使用条件常见现象及故障安装服务、售后服务保修卡安全警示产品简介使用说明清洁保养安装说明服务指南01030304050708131416171919192021封底查阅电子说明书方法● 请扫描说明书封底“扫码开启服务”二维码。

安全警示01提示本节记载了安全事项的重要内容,以防止对使用者及他人造成人身伤害或财产损失。

请在充分理解下面内容(标志、图标)的基础上阅读正文,并请务必遵守所记载的安全事项。

禁止用电源开关直接关闭空调器。

请勿用湿手操作空调器。

禁止用水直接冲淋空调器。

卸下或打开面板时,切勿触碰空调器的金属部位。

不得让身体长时间直接接触冷风或制冷过度。

不得踩踏在室内机、室外机上,或在其上放置物品,避免遮挡进、出风口。

切勿用于食品、精密仪器、贵重美术品的保存,切勿安装在船舶、车辆等特殊场所。

切勿在空调风直接吹到的地方使用燃烧器具,在密闭的房间内使用或与燃烧器具同时使用时,请经常打开窗户通风。

切勿在室内机下面放置其它电气产品、家具、贵重物品等。

禁止擅自更换电源线,或将电源线中途驳接,或与其它电器并联使用;如果电源软线损坏,为了避免危险,必须由制造商、其维修部或类似部门的专业人员更换。

表示【禁止】的内容禁止在空调器使用场所存放易燃易爆气体;不得使用与空调器本身所配制冷剂不同的其它制冷剂。

格力中央空调安装标准

格力中央空调安装标准

冷凝水
7 9 1 保温与防 2 腐 3 1 10 调试申请 2 准备工作 3 4 1 2 调试、维 11 3 修 4 5 说明:凡是未按照《格力中央空调安装标准》进行安装所造成的工程安装质量问题,由经销商自己承担全部责任。情节严重者,分公司将处罚¥500元以上的罚款,并 进行全市及郊县通报。
格力中央空调安装标准
施工要求 按照产品安装说明书的要求进行吊装 设备出库前严格检查外观及附件 必须是水泥或钢制结构,应能承受其运行重量,并能隔音和减震,且上面必须水平,机组的安装应预留排水槽 机组安装需有符合产品技术要求的防震垫 室内、外机有足够的维修空间 室外机安装在通风散热良好,不会发生气流短路循环的场所,排风与噪音不得影响周围建筑;散热空间满足设备技术要求 风冷模块机组上方不能有遮挡物 冷水机组的安装地脚螺栓需在设备安装就位后二次灌浆 离心机机器底座钢板对应的基础平面应平整光滑:各基础面的水平度在3MM以内;基础高度高于地面100MM;底座钢板与制冷机组本体搅拌之间不得 有间隙;底座钢板和调整垫周围二次灌浆固定。 机组采用空调机组专用电源 机组电源线需采用BV线,严禁使用铝芯电线,电线电气接触面接触良好。 严禁使用导线替代熔断器 机组接线端子不可受到应力。 线鼻型号规格与电线线径一致,严禁线鼻头与电线压接在一起,严禁使用铜铝线鼻 机组必须可靠接地,严禁使用自攻螺钉压接接地线 严禁短接需要保护装臵的线路。 空调系统总开关需有漏电断电功能及磁脱口与热脱口功能 开关选型符合设备技术要求:切不可将要求为D型断路器的开关安装成其他类型开关;不可将有漏电要求的开关安装为普通开关 电源线选择符合设备技术要求,当电线长度超过技术要求时需按照产品说明要求增大一个规格 多联机供电:室内机和室外机分别使用不同的电源,同一系统内的室内机统一供电,只能由一个总开关控制,在总开关出线端单独设空气开关或熔 断器后为单台室内机供电 风冷模块室外机的电缆敷设距离为75-150米时,电源线增加一个规格:必须安装可切断整个系统的空气开关和漏电开关:空气开关具有磁脱口和热 脱口功能 强电线路和通讯线安装过程中禁止带电操作 多联机室内机拨码工作需在上电前完成 多联机同一系统室内机地址码不能重复 通讯线与电源线不得同管敷设,平行敷设最小间距20cm以上;通讯线与电源线分别从设备电控箱弱电过线孔和强电过线孔接入

第009号附件格力家庭中央空调安装规范(1)

第009号附件格力家庭中央空调安装规范(1)

格力家庭中央空调安装规范目录一、安装材料……………………………………………………………2-2二、安装工具…………………………………………………………………3-3三、安装人员形象……………………………………………………………3-3四、规范的家庭中央空调安装贴纸…………………………………………4-4五、设备的安装………………………………………………………………5-7六、吊码安装…………………………………………………………………7-7七、冷媒管施工………………………………………………………7-13八、排水管的安装…………………………………………………………13-15九、材料保温………………………………………………………………15-17十、风口安装………………………………………………………………17-18 十一、强弱电安装…………………………………………………………18-18 十二、调试运行……………………………………………………………18-19一.安装材料序号安装材料铜管图片要求常用品牌上海飞轮符合国标的磷酸脱氧无缝铜管12符合国标要求,燃烧等级B1保温棉福乐斯(B1级)级3 4 5冷凝排水管电源线符合国标要求,厚度≥1.8mm ---符合国标要求,0.75mm2以上(带屏蔽)吊杆M8以上,不锈钢(吊架)吊杆、代码6 7外接风管风口----符合国标要求,复合材料符合国标要求,ABS材料8分歧管格力格力专用分歧管9制冷剂中化蓝天-金冷中化蓝天二.安装工具名称图片名称图片弯管器扩口器名称力矩扳手名称图片名称压力表名称图片图片图片真空泵风速仪三.安装人员形象安装人员在现场施工过程中,必须穿着格力工作服。

四.规范的家庭中央空调安装贴纸1.安装人员在施工前,必须在施工现场挂贴格力施工挂图。

2.施工现场必须对排水管、铜管、出回风口等张贴格力标识贴纸说明,并做好出回风口的防尘处理。

标识贴纸如下图:五.设备的安装1.设备的检查1.1.室内机安装前必须检查型号、名称与施工图纸是否一致。

格力家庭中央空调安装规范(2018版)

格力家庭中央空调安装规范(2018版)

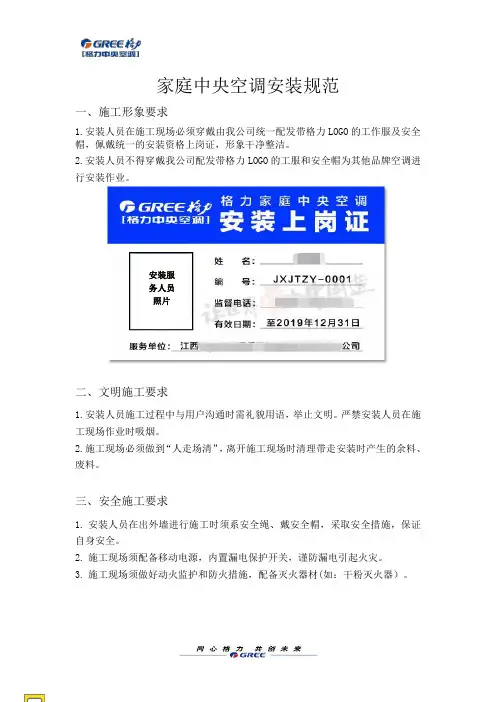

家庭中央空调安装规范一、施工形象要求1.安装人员在施工现场必须穿戴由我公司统一配发带格力LOGO的工作服及安全帽,佩戴统一的安装资格上岗证,形象干净整洁。

2.安装人员不得穿戴我公司配发带格力LOGO的工服和安全帽为其他品牌空调进行安装作业。

安装服务人员照片二、文明施工要求1.安装人员施工过程中与用户沟通时需礼貌用语,举止文明。

严禁安装人员在施工现场作业时吸烟。

2.施工现场必须做到“人走场清”,离开施工现场时清理带走安装时产生的余料、废料。

三、安全施工要求1.安装人员在出外墙进行施工时须系安全绳、戴安全帽,采取安全措施,保证自身安全。

2.施工现场须配备移动电源,内置漏电保护开关,谨防漏电引起火灾。

3.施工现场须做好动火监护和防火措施,配备灭火器材(如:干粉灭火器)。

四、施工现场标准化要求1.施工现场须统一张贴施工牌图,包含安装负责人联系方式等,便于用户及装修单位随时沟通。

2.机组及施工材料分类摆放整齐,保持施工现场有序、干燥。

五、室内机安装要求1.室内机安装位置准确,并保证水平度。

2.室内机必须做好防尘措施,防止装修异物进入机组,造成后期机组产生异味、电机异响、冷凝水管脏堵、蒸发器脏堵,空调制冷效果差。

3.室内机必须预留足够的检修空间,并且必须采用无异味阻燃纳米帆布导风。

内机防尘严密,摆放整齐内机定位内机吊杆广告贴防尘保护阻燃无异味纳米帆布内机防尘保护预留足够的检修空间三、吊杆支架及保护套安装要求1.管道吊杆支架安装前应红外激光或墨斗弹线定位,吊杆安装完成后应横竖成线。

2.冷媒管的吊杆间距应小于1.2m,做到间隔均匀,统一美观。

3.吊杆支架处须采用套管保护,避免震动造成保温棉破损。

使用保护套保护管路保温(说明:采用丝杆更有利于调节排水坡度,吊码不利于排水坡度的调节)四、冷媒管安装要求1.管路必须做到横平竖直,美观整洁,经销商自行订做广告标识进行粘贴。

2.管路保温须用保温胶水封严实,不得出现管路外露的现象。

中央空调的安装规范

中央空调的安装规范

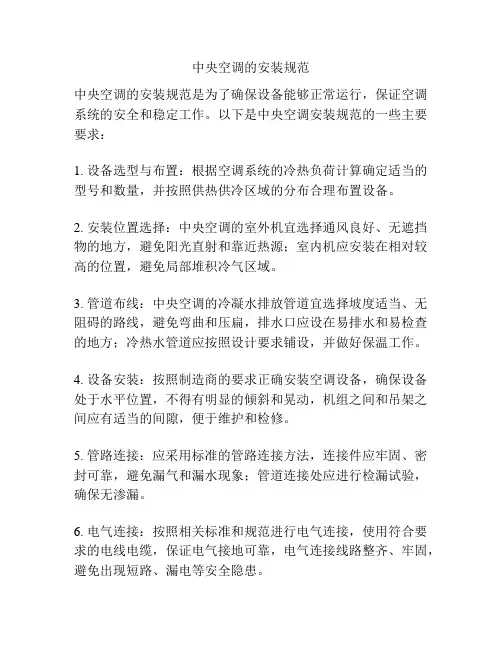

中央空调的安装规范
中央空调的安装规范是为了确保设备能够正常运行,保证空调系统的安全和稳定工作。

以下是中央空调安装规范的一些主要要求:
1. 设备选型与布置:根据空调系统的冷热负荷计算确定适当的型号和数量,并按照供热供冷区域的分布合理布置设备。

2. 安装位置选择:中央空调的室外机宜选择通风良好、无遮挡物的地方,避免阳光直射和靠近热源;室内机应安装在相对较高的位置,避免局部堆积冷气区域。

3. 管道布线:中央空调的冷凝水排放管道宜选择坡度适当、无阻碍的路线,避免弯曲和压扁,排水口应设在易排水和易检查的地方;冷热水管道应按照设计要求铺设,并做好保温工作。

4. 设备安装:按照制造商的要求正确安装空调设备,确保设备处于水平位置,不得有明显的倾斜和晃动,机组之间和吊架之间应有适当的间隙,便于维护和检修。

5. 管路连接:应采用标准的管路连接方法,连接件应牢固、密封可靠,避免漏气和漏水现象;管道连接处应进行检漏试验,确保无渗漏。

6. 电气连接:按照相关标准和规范进行电气连接,使用符合要求的电线电缆,保证电气接地可靠,电气连接线路整齐、牢固,避免出现短路、漏电等安全隐患。

7. 维护和保养:定期清洗和检查中央空调设备,保持设备的清洁和良好的运行状态;及时更换和维修设备的损坏部件,确保设备的正常运行。

8. 安全措施:中央空调设备的安装过程中必须有专业人员操作,严格遵守相关安全操作规范,确保人员的安全。

9. 竣工验收:中央空调设备的安装完成后,必须进行竣工验收,验收合格后方可投入使用,确保设备的安全性和功能的正常运行。

总之,中央空调的安装规范是为了保证设备的正常运行和使用的安全性,需要严格按照相关的标准和规范进行操作,确保安装工作的质量和效果。

格力中央空调工程设计安装规范

格力中央空调工程设计安装规范

珠海格力电器股份有限公司
室内、室外制冷剂配管设计
注:按照冷量的大小不同有不同的长度要求
珠海格力电器股份有限公司
冷媒铜管的选择标准
冷媒铜管的选择, 见右表:
注: 1、O材为盘管,1/2H 为直管; 2、用于R410A的铜管 必须经去油处理。 3、铜管承受压力: R22:≥30kgf/cm2 R410A:≥45kgf/cm2
教育目的:本课程培训的最终目的是使参加培训的每一个人能够独自的安装空调, 并且保证安装品质,能够确保机器的正常运行。
珠海格力电器股份有限公司
空调施工图纸的审核
对于一份完整的空调氟系统的施工图纸,工程施工监理应该认 真学习、并熟悉施工图纸,做好自审和会审工作。
一般可以从如下几个方面进行相应的审核工作: 1、多联系统空调室内机与室外机容量配比是否 在规范范围之内? 2、连接管的长度、尺寸、以及室内外机组落差 是否在允许范围之内? 3、分歧管的选型是否正确? 4、管路的走向与现场实际情况是否符合; 5、内机的送风方式是否妥当,与装饰是否配合。 6、外机的位置是否适合(通风良好,噪音不影 响居民)?
室外机
室内机和室外机之间的落差H≤30m 室内机之间的落差h≤10m
第一分 歧部
a
室内机
最 远 配 管 相 当 长 度 L≤ 80m 第 一 分 歧 的 最 远 配 管 相 当 长 度 L≤ 25m
b
c
d
室内机
相 当 长 度 是 按 Y型 分 歧 管 0.5m一 个 , 分 歧 集 管 1.0m一 个 设 计 。
■ 配管工程
安装主要阶段
1. 安装准备
铜管切割方法
1.管路切割作业:(2)杜绝使用钢锯或电动砂轮切割。容易使铜管变形及产生的铜屑 进入铜管内部,造成日后系统无法正常使用(堵塞电子膨胀阀)。

格力中央空调工程设计安装规范(多联机组)

格力中央空调工程设计安装规范(多联机组)

.
21
室外机组安装——基础隔振
√ √
.
22
室外机组安装——固定螺栓
×
如有台风很容易 将机组吹到。
.
23
室外机组安装——拆卸木框
×
.
24
室外机组安装——成品保护
×
.
25
室外机组应做好成品保护
×
成品保护不好, 冷凝器脏堵。
.
26
室外机组施工安装——气流短路
由于是斜顶,并且高度 不够,导致气流短路。
.
16
室外机安装位置——环境恶劣
×
.
17
室外机安装位置——工作环境受影响
×
.
18
室外机组对外界环境有影响

该工程后来采用安装 隔音板,将噪音隔离 的办法。所以在工程 设计时要注意此点。
.
19
城市区域环境噪声标准
.
20
室外机组安装——机组吊装
×
此机组在吊装就因为方 法不对,造成翅片倒片, 铜管也被挤压变形破裂 漏氟,损失甚大。
软凤管应用注意 事项:
1、超薄凤管机 不要运用软凤 管连接;
2、软凤管连接 时应尽量走直, 不要扭来扭去;
3、最近的软管 和最远的软管 长短不要差过 大;
4、与机组、风 口应有出风箱。
.
37
室内机组的安装——软凤管的运用
风管式内机 出风箱(自制)
接软管的出风口
出风箱(自制) 下接出风口
.
38
室内机组的安装——气流组织
室内机组的安装——静压选择
√ L
接了一定的风管长度,必须需要一定的静压去克服
.
34
室内机组的安装——静压选择

格力家庭中央空调安装规范(2018版)

格力家庭中央空调安装规范(2018版)

家庭中央空调安装规范一、施工形象要求1.安装人员在施工现场必须穿戴由我公司统一配发带格力LOGO的工作服及安全帽,佩戴统一的安装资格上岗证,形象干净整洁。

2.安装人员不得穿戴我公司配发带格力LOGO的工服和安全帽为其他品牌空调进行安装作业。

安装服务人员照片二、文明施工要求1.安装人员施工过程中与用户沟通时需礼貌用语,举止文明。

严禁安装人员在施工现场作业时吸烟。

2.施工现场必须做到“人走场清”,离开施工现场时清理带走安装时产生的余料、废料。

三、安全施工要求1.安装人员在出外墙进行施工时须系安全绳、戴安全帽,采取安全措施,保证自身安全。

2.施工现场须配备移动电源,内置漏电保护开关,谨防漏电引起火灾。

3.施工现场须做好动火监护和防火措施,配备灭火器材(如:干粉灭火器)。

四、施工现场标准化要求1.施工现场须统一张贴施工牌图,包含安装负责人联系方式等,便于用户及装修单位随时沟通。

2.机组及施工材料分类摆放整齐,保持施工现场有序、干燥。

五、室内机安装要求1.室内机安装位置准确,并保证水平度。

2.室内机必须做好防尘措施,防止装修异物进入机组,造成后期机组产生异味、电机异响、冷凝水管脏堵、蒸发器脏堵,空调制冷效果差。

3.室内机必须预留足够的检修空间,并且必须采用无异味阻燃纳米帆布导风。

内机防尘严密,摆放整齐内机定位内机吊杆广告贴防尘保护阻燃无异味纳米帆布内机防尘保护预留足够的检修空间三、吊杆支架及保护套安装要求1.管道吊杆支架安装前应红外激光或墨斗弹线定位,吊杆安装完成后应横竖成线。

2.冷媒管的吊杆间距应小于1.2m,做到间隔均匀,统一美观。

3.吊杆支架处须采用套管保护,避免震动造成保温棉破损。

使用保护套保护管路保温(说明:采用丝杆更有利于调节排水坡度,吊码不利于排水坡度的调节)四、冷媒管安装要求1.管路必须做到横平竖直,美观整洁,经销商自行订做广告标识进行粘贴。

2.管路保温须用保温胶水封严实,不得出现管路外露的现象。

格力中央空调工程设计安装规范多联机组

格力中央空调工程设计安装规范多联机组

中央空调氟机的安装步骤坛海格力电器股份有限公司对于一份完整的空调氟系统的施工图纸,工程施工监理应该认、 真学习、并熟悉施工图纸,做好自审和会审工作。

般可以从如下几个方面进行相应的审核工作:1、 多联系统空调室内机与室外机容量配比是否 在规范范围之内?2、 连接管的长度、尺寸、以及室内外机组落差 是否在允许范围之内?3、 分歧管的选型是否正确?4、 管路的走向与现场实际情况是否符合;5、 内机的送风方式是否妥当,与装饰是否配合。

6、 外机的位置是否适合(通风良好,噪音不影 响居民)?C GREEi^ [snm央空蜩]空调施工图纸的审核室外机分歧集管I b*L.;a|Lgf I 室内机I £c <* . 1I 1室内机 最远配管相当长度LW125m 3」7-分 L 」 一部 ——第歧.d第一分歧的最远配管相当长度LW50m相当长度是按Y型分歧管0. 5m—个,分歧集管1. 0m—个设计。

C GREEi^[fsnm央空爾]允许值配管部分配管总长(实际长)250m L1+L2+L3+……i+j最运配管长(m) 实际长度100mL1+L3+L4+L5+L6+J 相当长度125m第一分歧管到最远配管相当长度L(m)50m L3+L4+L5+L6+j室内机一室外机落差率外机在上50m 室外机在下40m室内机一室内机落差15m注:按照冷量的大小不同有不同的长度要求殊每格力电貉肢份有阻公司铜管安装吊杆间距要求如下:公称直径(倆)9、52121619222528353841最大间距Cm)L111、1L2L21、41、51、51、81、8 1.8 L2 1.5 1.5 1.8 1.8 2.0 2.2 2.2 2.2 2 A 2.4注w L1为水平支架、吊架的最大耐即r L2为乗虑支架、吊架的最大间艇。

以上以保温管道进行规定。

㈢:•- = •.PVC管安装吊杆间距要求如K:PP.R/PVC 外径①(mm)253240>50支、吊架间距(mm)W800W800W1000W1000镀锌管径DN (mm)W2532>40支、吊架间距(mm)<2000£500<3000C GREEi^ [植力中央空阴]电子膨胀阀的安装对于电子膨胀阀外置的》电子膨胀阀安装时应注意如下几点:1、电子膨胀阀应安装在便于检修的位置;2、电子膨胀阀与内机之间管长的距离应尽量犬于1米;电子膨胀阀两端头的保温应包好不露出铜应注意电子膨胀阀上的标示》应按照标示所示的接管;5、电子膨胀阀的控制线应与电源线保持馬公分以上的距离°[宿7□中央空涮]室内机组的安装总冷凝水管为水平时,冷凝水支管的连接方式;冷凝水支管的连接方式;C GREEi^[fsnm 央空爾]室内机组的安装——冷凝水管安装室内机组的安装天井机冷凝水的连接方式;尢花板/臭luis7f_提冰r h j子②(附件〕含内置水泵,扬程700 mm/ -------------------------------------------------------- \<r<:多联系统冷媒配管施工流程冷媒铜管标准冷媒铜管的选择, 见右表:注:1、O材为盘管,1/2H 为直管;2、用于R410A的铜管必须经去油处理。

格力中央空调安装标准

格力中央空调安装标准

格力中央空调安装标准格力中央空调是一种高效、节能的空调产品,安装过程需要严格按照标准进行操作,以确保空调系统的正常运行和使用寿命。

下面将介绍格力中央空调的安装标准。

首先,安装前需要进行现场勘察和测量。

安装人员应该对安装位置进行详细的勘察和测量,包括空调室内机和室外机的安装位置、管道布置、电源线路等。

勘察和测量的准确性直接影响到后续安装的顺利进行,因此这一步非常重要。

其次,安装人员应该根据勘察和测量的结果制定安装方案。

安装方案应该包括空调室内机和室外机的安装位置、管道布置、电源线路规划等内容。

在制定安装方案时,需要考虑到空调系统的整体布局和美观性,同时要确保管道和电源线路的合理布置,方便以后的维护和维修。

接下来是空调室内机和室外机的安装。

在安装空调室内机时,安装人员应该根据安装方案进行操作,确保室内机的安装位置稳固、通风良好,并且能够方便地进行维护和清洁。

在安装室外机时,需要确保室外机安装位置通风良好,避免受到阳光直射,同时要考虑到噪音对周围环境的影响。

然后是管道和电源线路的连接。

管道和电源线路的连接需要严格按照格力中央空调的标准进行操作,确保连接牢固、不漏水、不漏电。

连接完成后,需要进行压力测试和绝缘测试,以确保管道和电源线路的安全性和稳定性。

最后是系统调试和验收。

安装完成后,需要对空调系统进行调试,确保室内机和室外机的正常运行,同时要检查空调系统的制冷、制热、除湿等功能是否正常。

调试完成后,需要进行系统验收,由专业人员对安装质量进行检查,确保安装符合标准要求。

总的来说,格力中央空调的安装标准包括现场勘察和测量、制定安装方案、室内机和室外机的安装、管道和电源线路的连接、系统调试和验收等步骤。

只有严格按照标准进行操作,才能确保空调系统的安全、稳定、高效运行。

格力家用中央空调选型设计及安装调试规范

格力家用中央空调选型设计及安装调试规范

速制冷制热要求;室外室内噪音要求;风速要求;低温制冷制热要求;其他特殊
要求。根据各机型的特点,选择符合用户要求的机型。
2.安装场合选择
由于家用中央空调的使用场合多为家居环境,并且针对的户用更为广泛,特
别是老人和婴儿,对冷暖要求和噪音要求更高。因此,在选择室内外型号时,应
格力家用中央空调选型设计及安装调试规范
格力家用中央空调 选 型 设 计 及 安 装 调 试 规 范
注:相关设计和安装人员必须严格按照该规范执行
2008.10
珠海格力电器股份有限公司
1
格力家用中央空调选型设计及安装调试规范
目录 前言 工程设计篇 一.格力家用中央空调系列简介…………………………….03 二.选型设计及注意事项…………………………………….03 工程安装篇 一.格力家用中央空调安装施工禁令……………………….09 二.工程安装的准备和注意事项…………………………….10 三.空调安装使用工具要求…………………………………..15 四.材料选择要求……………………………………………..16 五.室内机安装………………………………………………..17 六.制冷剂系统管道安装……………………………………..27 七.冷凝水系统管道安装……………………………………..39 八.室外机安装………………………………………………..43 九.制冷剂系统………………………………………………..45 十.风管制作安装……………………………………………..48 十一.保温……………………………………………………..49 十二.电气系统与安装………………………………………..50 十三.控制系统与安装………………………………………..56 工程调试验收篇 一.调试与试运行………………………………………...…..57 二.工程竣工验收………………………………………………..82

格力户式中央空调机组使用安装说明书

格力户式中央空调机组使用安装说明书
2
格力组合户式中央空调机组使用安装说明书 9. 操作方便:
主控系统采用先进的全电脑控制系统,对机组实行全方位控制。由于其运行程序 更改非常方便、快捷,可满足用户的多种要求。还带多点控制功能,可在多个房 间对主机的开、停进行控制,即只要一个房间发出开机命令,主机开;所有房间 都发出停机命令,主机停。并可在客厅设立总控点,对机组实行优先控制。 10. 友好的人机界面: 主机实行全中文操作显示,可查阅机组的各种运行参数。若有故障,机组自动显示 故障信息,故维修、保养十分方便。
3. 机组外形示意图 ◇室外机外型尺寸

适用机型: HLRD8WZ HLRD10WSZ HLRD12.5WSZ HLRD15WSZ
非常感谢您选用格力户式中央空调,为了您正确使用本机组,请在使用前仔细阅读 本说明书,并妥善保管以供今后查阅
格力组合户式(别墅)中央空调机组使用安装说明书
-0-

特别提醒您注意以下标识的意义: ! 警告!:表示如操作不当,有可能造成人员伤亡或严重伤害的标志。 ! 注意!:表示如操作不当,有可能造成人员伤害或财物损坏的标志。
! 警告!
在冬季使用时,如果室外环境温度低于零度,室内机安装位置的温度接近室外环境 温度;或室内长期无人,室内温度会趋于室外环境温度时:
z 需在水系统中添加防冻液,添加比例按实际室外环境温度,参照后面表格进行。 z 单冷型机组,冬季不用时,需将机组及管路内的水放净,以免冻裂机组内的套管
四、机组介绍
1. 机组性能
项目
型号
制冷量
W
制热量
W
能效等级
额定制冷/制热功率
W
最大输入功率
W
单台压缩机启动电流 A
电源
安全保护装置

中央空调安装验收标准

中央空调安装验收标准

中央空调安装验收标准一、前言。

中央空调作为现代建筑中不可或缺的设备之一,其安装验收标准显得尤为重要。

合格的安装验收标准不仅可以保证空调系统的正常运行,还可以确保用户的舒适度和安全性。

因此,我们有必要对中央空调安装验收标准进行全面的了解和掌握,以确保安装工作的质量和可靠性。

二、安装验收标准的基本要求。

1. 设备的基本性能要求,中央空调系统应具备制冷、制热、通风等基本功能,并且在不同环境条件下能够稳定运行。

2. 安装位置的要求,安装位置应符合相关规范,避免遮挡物影响空调的散热和通风效果,同时要保证空调系统的排水通畅。

3. 配管和电气连接的要求,配管和电气连接应符合相关标准,确保安全可靠,避免漏水、漏电等安全隐患。

4. 控制系统的要求,中央空调的控制系统应具备智能化、便捷化的特点,确保用户能够方便地操作和管理空调系统。

5. 安全防护的要求,安装过程中应加强安全防护措施,避免安装人员因操作不当而导致的意外伤害。

三、中央空调安装验收标准的具体内容。

1. 设备验收,对安装的中央空调设备进行全面的检查和测试,确保设备性能符合要求。

2. 安装位置验收,检查安装位置是否符合规范要求,包括通风口的设置、排水口的畅通等。

3. 配管和电气连接验收,检查配管和电气连接的质量和安全性,避免漏水、漏电等问题。

4. 控制系统验收,对中央空调的控制系统进行测试,确保其功能正常、操作便捷。

5. 安全防护验收,检查安装过程中的安全防护措施是否到位,避免安装人员受伤。

四、中央空调安装验收标准的意义。

1. 保证空调系统的正常运行,通过严格的验收标准,可以确保安装的中央空调系统在使用过程中能够稳定运行,提供舒适的环境。

2. 提高安装质量和可靠性,严格的验收标准可以有效提高安装工作的质量和可靠性,减少后期维修和故障率。

3. 保障用户的舒适度和安全性,合格的中央空调安装可以为用户提供舒适的室内环境,同时避免安全隐患。

五、结语。

中央空调安装验收标准是保证空调系统正常运行和用户舒适度的重要保障。

格力家用中央空机组安装标准

格力家用中央空机组安装标准

格力中央空调安装质量标准---适用于家用多联及风管机前言中央空调系统是“三分设备、七分安装”,安装质量直接影响到中央空调系统后期运行效果和稳定性。

为了使您了解格力中央空调的安装要点,我们结合相关规范和施工中常见问题特制定以下标准,该部分以图片的形式直观描述了家用中央空调安装过程关键点并简要分析了不规范施工可能造成的后果。

希望大家重视务必按规范进行施工,避免造成一些不良后果。

2一、家装多联机简介•家装多联机:一台室外机通过铜管连接多台室内机实现制冷和制热。

风管式室内机超薄风管式室内机室外机(较大冷量)通讯线通讯线线控器铜管室外机(小冷量)遥控器壁挂式室内机单面出风天井式室内机3二、空调安装流程及与装修的配合空调安装流程①沟通交流③室内机吊装④铜管布管安装⑤排水管布管安装⑥空调电源线布线⑦机组之间通讯线布线⑧室外机安装⑨风口、检修口安装⑩调试验收⑥⑦在吊顶未封闭前进行或者与装修布线同时预埋⑧和室内装修基本无关联⑨吊顶基本完成,未做刷漆前进行⑩装修基本完成时进行4与装修的配合② 在空调安装前、装修前进行②室内机与线控器之间通讯线布线②与装修布线同时预埋③④⑤在吊顶龙骨未布置前进行三、沟通安装施工前空调安装单位、用户、室内装修单位之间的有效沟通是非常必要的,有效的沟通可以保证施工过程的顺畅,保证空调的使用效果,避免不要的返工和工期延误!沟通的内容有:室外机、室内机的安装位置、水管和铜管的布置、送风口、回风口、检修口的位置等。

5三、沟通——室外机安装1、室外机必须选择通风良好位置。

原因:室外机必须利用机组的风机与外界环境进行充分的热量和冷量的交换才能正常运行。

违反后的影响:增加运行电费,空调效果差,严重的出现“高压保护”故障而停机,空调无法正常运行。

百叶向下的角度太大百叶太密√××6三、沟通——室外机安装2、室外机安装位置要远离卧室等对噪音要求较高的地方。

原因:室外机运行时会产生一定的声音。

格力中央空调工程设计安装规范

格力中央空调工程设计安装规范
• *选择易于布置制冷剂管路和冷凝水管路的位置 • *预留充分的检修空间及电器盒拆装空间; • *安装中机组送回风口的防尘处理 • *气流组织的设计(余压) • *保证机组水平安装 • *尽量减少铜管焊点和弯头。
室内机组的安装——制冷状态气流组织
室内机组的安装——制热状态气流组织
室内机组的安装——静压选择
×
室外机安装位置——工作环境受影响
×
室外机组对外界环境有影响

该工程后来采用安装 隔音板,将噪音隔离 的办法。所以在工程 设计时要注意此点。
城市区域环境噪声标准
室外机组安装——机组吊装
×
此机组在吊装就因为方 法不对,造成翅片倒片, 铜管也被挤压变形破裂 漏氟,损失甚大。
室外机组安装——基础隔振
室外机组的安装
多联机组由于是一台室外机连接多台室内机,室外机就是整 个机组的能源和控制中心,一旦室外机出现异常情况,不能正常 运行,所有室内机也都不能使用。所以保证室外机的安装质量就 显得尤其重要:
第一,要保证室外机良好的换热; 第二,要保证有维修室外机的足够空间; 第三,要考虑较大型室外机噪音可能会对周围居民的影响。
×
室内机组的安装——气流组织
回风段做了回风管道, 保证了回风从室内回, 以免吊顶内的灰尘和热 空气回到机组。
室内机组的安装——气流组织
×
×
室内机组的安装——气流组织
由于层高过高,制热 时热空气上浮,在冬 天时严重影响空调的 制热效果。
室内机组的安装——气流组织
室内机组的安装——检修口的预留
√ √
室外机组安装——固定螺栓
×
如有台风很容易 将机组吹到。
室外机组安装——拆卸木框
×

格力家用中央空调选型设计及安装调试规范

格力家用中央空调选型设计及安装调试规范

GMV-R120W/Na
GMV-R160W/NaS
联 超低温热泵系列(GRe)
GMV-Re120W
GMV-Re150W/S、 GMV-Re160W/S
直流变频系列(GPd)*



交流变频系列(GP)*

智能变频系列(GPJ)*
GMV-Pd100W/Na、 GMV-Pd120W/Na
GMV-P120W/H(S)
对于起居室等较大的空间进行空气调节时,采用单台较大容量的内机还是多 台同等容量的内机,应该根据最佳气流组织和最小噪音影响进行比较选择,必要 时应采用风管送回风方式设计。 4.管路走向设计注意事项
在设计制冷剂管道走向时,必须遵循以下几个原则: 4.1 空调工程的施工,不应破坏结构的承重结构以及装饰风格。空调各管道尽 量沿梁底敷设,如管道在同一标高相碰时,按以下原则处理: 首先保证排水管、风管和压力管让重力管; 风管、小管让大管; 4.2 制冷剂管道走向线路在实际工程中是最优的,管长和拐弯数都最小的,因 为这样有利于发挥机组的最佳性能; 4.3 制冷剂管道不能影响到内机的出回风:制冷剂管道在增加保温棉后的外径 边沿距离机组回风框不小于 300mm,若回风口或检修口处于机组的正下方,该距 离可减小到 150mm;制冷剂管道从机组出风口侧走向时,管道不能布置在出风口 的正前方;除管道与机组的连接处外,不允许制冷剂管道与机组的其他任何部分 有接触。违背以上原则,不但会影响机组的性能还会增大机组的运行噪音;
卧室、书房或起居室等室外;在对室内噪音要求更高的的卧室,可以考虑将室内
机设计安装在走廊等对噪音要求低的空间,但该设计必须避免多台不同空调区域
的内机出现串风的现象;对于噪音比较敏感的区域,宜选择 4.5kW 以下的室内机,
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

别墅项目(多联机)安装质量规范及验收标准一、施工形象及安全文明施工要求 (2)二、工程物料、设备现场摆放 (3)三、设备安装 (4)(一)室内机安装 (4)(二)室外机安装 (4)四、开孔及套管安装 (5)五、吊杆支架安装 (6)六、冷媒管安装 (7)七、排水管安装 (8)八、铜管试压作业 (9)九、保温作业 (10)十、电气安装 (11)十一、风口、手操器安装 (12)十二、调试验收 (13)十三、其它规定 (13)一、施工形象及安全文明施工要求1、现场统一人员必须穿着格力统一工作服(禁止穿着其他空调品牌字样的工作服)2、现场必须张贴《格力多联机施工规范挂图》,进场时在客厅的墙壁中心位置悬挂或粘贴,到装修单位进行墙漆工序或空调工程完工时可撤除3、现场施工队长必须持有格力颁发的技术服务资格证4、施工现场必须做到“人走场清”,离开施工现场必须清理带走施工余料废料、施工过程产生的垃圾等5、现场宜有施工提示牌(可包含安全文明施工、施工进度等内容)6、施工人员举止文明,不破坏现场其他设施。

二、工程物料、设备现场摆放1、设备应按外包装标示堆放,最底面垫纸板或木方2、设备、材料堆放场所应能防尘、防水、防晒3、设备安装前不得随意拆除外包装4、铜管直管下方用高度大于100mm的木条垫放,并做好封口处理5、铜管盘管下方必须垫放干净的纸皮,并做好封口处理6、保持保温材料内外表面干净清洁并堆放整齐7、其他材料用纸盒分类摆放整齐三、设备安装(一)室内机安装1、室内机安装位置准确(安装前应做精确定位),并保证水平度不大于±1mm/m2、室内机的吊装丝杆规格不小于Φ8mm3、室内机吊装丝杆下方用双螺母固定4、四根丝杆保持垂直并长度一致,安装完成后丝杆下方长度超出螺母100mm左右5、在室内机电器盒及铜管接头下方必须留有检修口,尺寸在350×350以上6、回风口兼做检修口的,回风口应往电器盒方向延长350mm以上7、室内机吊装完成后的保护方式:①用珍珠棉进行包裹保护,包裹两端应采用胶带缠绕固定,应做到严密、美观、整齐、无破损。

②用纸板对回风口、出风口进行保护,纸板应处理干净并裁切整齐刚好嵌入风口中,纸板固定在风口中后四周应采用胶带粘贴密封8、室内机保护完成后,“出风口开设尺寸标识”应粘贴在机器出风口中心位置,“回风口开设尺寸标识”应粘贴在机器回风口中心位置,“检修口开设尺寸标识“应粘贴在回风口前方平行位置,并对齐9、标识贴好后应平整牢固,不脱落、不歪斜(二)室外机安装1、室外机应安装在混凝土基础上,基础应超出排水平面150mm以上。

基础制作时应进行找平处理2、室外机与基础之间应加10mm厚的橡胶减震垫,减震垫数量为4块,安放位置沿四角向各边延伸100mm的地方,各边对称放置3、室外机安装水平度不大于±1mm/m4、室外机在找平找正后要进行有效固定,固定采用热镀锌或不锈钢膨胀螺栓,螺栓不少于四颗,固定点应对称5、室外机的安装位置满足维修空间、散热、噪音影响等方面要求四、开孔及套管安装1、开孔前标记开孔位置图,施工可视化定位完毕后,要求业主、装饰单位进行签字确认(过梁孔定位时,注意:梁底向上7cm内有主钢筋,须避开)2、梁、墙、楼板上的孔洞必须采用水钻开孔方式开设3、冷媒管或排水管穿墙或穿楼板必须加套管保护,套管的长度与装修后的墙体厚度相等4、穿外墙的管线套管缝隙应使用不燃材料填充,并在室外侧用防水硅胶或沥青做好防水处理,做好后要把露在外边的防水材料修理平整美观5、套管、冷媒管穿越外墙时应有5°左右的坡度,坡向室外侧,防止雨水回流五、吊杆支架安装1、管道吊杆支架在安装前使用红外激光投线仪放线或墨斗弹线定位,吊杆支架安装完成后应横竖成线2、冷媒管的吊杆或支架的间距在1.2-1.5m之间,必须用卷尺在墨线上测量定点(打孔位置用十字线做好标记),做到间隔均匀,统一美观3、冷凝水管的吊杆或支架的间距在1m之间,必须用卷尺在墨线上测量定点(打孔位置用十字线做好标记),做到间隔均匀,统一美观4、冷媒管、冷凝水管与室内机连接的300-500mm处应固定5、冷媒管或冷凝水管拐弯处两侧300mm之内应固定6、立管固定间距在1.5-2m之间间隔均匀,统一美观7、推荐使用标准型一体化吊码(参见下图①、②)8、保温管与吊杆支架的固定:采用金属管箍加PVC套管的方式固定,PVC套管长度统一为80±3mm,必须使用砂轮机下料切割,严禁使用钢锯手工切割。

切口应平整无毛刺。

PVC套管统一为白色,安装完成后卡箍应在PVC套管的居中位置9、室外冷媒管采用铝皮包裹或套PVC管保护,包裹或套管完成后整齐美观,走向必须横平竖直图①图②六、冷媒管安装1、冷媒管在没有连接设备前应封口保护,长时间(3个月以上)未安装的铜管应钎焊封口保护2、使用合适的割刀、扩管器、胀管器、弯管器等专用铜管加工工具,严禁使用钢锯或砂轮机切割铜管。

铜管切割后应去除内外毛刺3、弯管表面变形不得超过截面积的三分之一,弯管角度不得大于90度4、铜管焊接时必须充氮保护,充氮压力符合要求,要保证焊接处的管道有氮气通过,吹出的氮气如微风吹到脸上的感觉,充氮操作方法正确,充氮要有实际效果5、分歧管必须水平或垂直安装,分歧管前后直管段要保证500mm以上,其中FQ03要保证800mm以上。

分歧管与分歧管之间应有500mm以上的直管段6、室内外机组高差超过10米须每隔10米在气管上加回油弯7、冷媒管安装完成必须保证横平竖直七、排水管安装1、排水管与机组连接必须为透明或半透明软管,长度100mm,软管不能作为弯头使用。

软管两端用卡箍固定密封2、机组接管处坡度在1%以上,水平干管坡度应保证在3‰以上。

当水平干管坡度达不到要求时每隔6米加设一个排气孔,排气口弯头管口朝下,防止异物落入。

排气口应高于该系统中所有室内机的排水位3、冷凝水排放点应满足“就近排放、多点排放”原则4、冷凝水管两根支管相对接入干管时,应错开200mm以上,不得相对连接后再接入干管5、水平支管与立管的连接,应以一定的落差接入,避免排水倒灌6、冷凝排水管应单独设置,严禁接入污水管、雨水管等其他管道7、冷凝水管安装完后应进行满水和排水试验,并做好相关试验记录。

满水试验管道应无渗漏,排水试验室内机接水盘应无积水现象八、铜管试压作业1、铜管管路试压必须使用氮气,严禁使用其它气体介质2、铜管试压时禁止连接室外机组3、试压时必须将气管和液管连通。

加压步骤:0.3MPa三分钟,1.5MPa三分钟,4.0MPa保持24小时压力值保持不变为合格4、试验完成后压力降至0.5±0.1MPa左右保持铜管内正压5、试压合格后,试压操作人及检查人必须在《验收报告书》中试验记录栏签名确认九、保温作业1、保温材料的厚度以设计为准(若设计无规定以下为准:铜管直径19.1及以上保温厚度为20mm,19.1以下为15mm,冷凝水管的保温厚度不小于10mm)2、铜管、排水管表面若有灰尘、污渍,在保温前应擦拭干净3、保温套管的规格应与管道规格相符,不许出现偏大或偏小现象4、分歧管保温结合处必须连接紧密、处理美观,禁止用包扎带进行缠绕包裹5、气、液管必须分开保温,严禁包裹在一起保温6、铜管焊接接头和水管粘接接头处在压力或排水试验完成前禁止保温,待试验合格后再对裸露部分进行保温修补7、保温管材接口之间应均匀涂抹胶水粘接整齐、美观,保温无拉伸变形,接缝处用黑色保温包扎带缠绕8、保温的修补材料应稍长于待修补的管道长度9、管道保温作业完成后,须在对应管道合适位置粘贴“气管“、”液管“、冷凝水管”标识10、每套别墅管道标识粘贴的数量与室内机的数量相等,粘贴位置距离室内机接口1.5-2米范围内,各标识粘贴后应对齐十、电气安装1、空调电源线路应采用专线供电,不得与其他用电设备共用一条电源线路2、导线、电缆的规格型号必须符合设计或产品技术要求3、内外机可采用不同的电源,连接在同一空调系统上的室内机电源,必须共用同一电源回路以及同一总空气开关4、每一外机各安装一个保护开关,开关容量为机组最大运行电流的1.5倍5、电气工程必须有安全可靠的接线措施6、内外机通讯线和线控器连接线采用RVV2*0.75mm2铜芯双绞线,配线连接到端子后,不得有大于3mm的裸露部分7、信号线、主电源进室内机的连接应采用黄腊管软管保护,但长度不应超过1.5m。

连接好后电线的裕量应打圆圈用扎带处理美观并固定好。

8、信号线、主电源进室外机的连接应采用金属软管保护,软管长度不应超过1.5m。

9、单相电源的相线和零线应采用红、蓝色线,地线采用黄绿双色线;三相电源的三根相线(A、B、C)应分别使用黄、绿、红颜色的线,零线用黑色线,地线为黄绿双色线;禁止各相采用同一颜色电线10、截面面积6mm2以上的电源线必须装上接线耳,才能连接到端子排上,接地线都要装上接线耳,才能接到接地螺钉上11、所有电源线、信号线都必须穿入线管或线槽内,且分开敷设,无法保证时将两线布置在冷媒管两侧,防止信号干扰12、线管线槽内的导线不得有接头,有接头时必须安装分线盒13、导线面积不得超过线管截面积的40%十一、风口、手操器安装1、送风口、回风口、检修口位置设置合理,并尽量与装修风格协调2、室内机进出风口与装修送、回风口必须对齐3、送风口内径宽度130mm以上,长度与室内机的送风口长度基本相等4、回风口宽度230mm以上,长度与室内机的进风口长度基本相等,如果回风口兼做检修口用,可在电器盒及接管方向延长300-400mm。

5、室内机的出风口与装修送风口的长度在300mm以内直接用帆布连接,在300mm以上的必须先接风管至距离在300mm以内再接帆布6、帆布的连接必须严密、牢固7、室内机出风口不要被灯槽等遮挡8、下送下回方式的,送风口与回风口的距离不小于1.5M,并保证美观9、手操器的安装位置应考虑使用的方便性,与灯开关并排安装时,必须与灯开关水平十二、调试验收1、应选择真空度在-0.1MPa以下、排气量为2-4L/s的真空泵,且不能使用已对其它类型制冷剂系统抽真空的真空泵2、系统抽真空时,严禁打开室外机截止阀3、真空泵运行2小时后系统应能达到-0.1MPa以下。

若达不到说明管路有水分或泄漏存在,继续抽真空1小时,若仍达不到要求真空度,则需查漏补焊,直至合格4、现场配管在标准长度内不需追加制冷剂,如果管长超过标准长度根据超出的液管长度计算需追加的制冷剂并使用电子秤定量追加5、调试前,提前通电预热8小时6、按照调试步骤进行调试,检查各区域的温度、噪音值等是否满足要求7、调试时向业主介绍使用、操作方法8、调试完成后要求业主在《验收报告书》(一式三份,安装单位两份、业主一份)中“工程验收表“栏签署验收意见、签字确认,并把验收报告书的用户版与其它资料物品一起移交给业主。
