电容器的并联与混连

合集下载

并联电路的几种连接方法

02 并联电路的连接方式
简单并联电路
定义
简单并联电路是指电路中的各个元件并排连接，电流从一根导线流入，经过每个元件后，再从另一根导线流出。
特点
应用
简单并联电路在日常生活中应用广泛，如家庭中的照明电路、插座等。
各元件独立工作，互不影响，总电流等于各支路电流之和。
复杂并联电路
01
02
03
定义
电容的并联
总结词
详细描述
当多个电容器并联时，它们共享相同的电压，每个电容器上的电流与其电容成正比。
在并联电路中，所有电容器都连接到相同的电压源上，因此每个电容器上的电压都是相同的。由于电流与电压成正比，而与电容成正比，因此流过每个电容器中的电流与其电容成正比。因此，电容较大的电容器将有较大的电流，而电容较小的电容器将有较小的电流。
定期清洁电器设备及电路板，保持干燥清洁。
安全操作
在进行电路维护和保养时，应遵循安全操作规程，确保人员安全。
THANKS FOR WATCHING
感谢您的观看
并联电路的几种连接方法
contents
目录
• 并联电路的基本概念 • 并联电路的连接方式 • 并联电路的元件连接 • 并联电路的电压和电流特性 • 并联电路的故障排除与维护
01 并联电路的基本概念
并联电路的定义
总结词
并联电路是指两个或多个元件的正负极并排连接在电源的两端，电流在各支路中独立流动，互不干扰。
电阻测量法
通过测量电路中各点的电阻值是否正常，判断连接是否良好及负载是否正常。
替换法
将可能存在故障的元件或设备替换为正常元件或设备，以确定故障原因。
维护与保养建议

《电路基础》阻抗的串联、并联和混联实验

《电路基础》阻抗的串联、并联和混联实验一. 实验目的1. 通过对电阻器、电感线圈、电容器串联、并联和混联后阻抗值的测量，研究阻抗串、并、混联的特点。

2. 通过测量阻抗，加深对复阻抗、阻抗角、相位差等概念的理解。

3. 学习用电压表、电流表结合画向量图法测量复阻抗。

二. 原理说明1. 交流电路中两个元件串联后总阻抗等于两个复阻抗之和，即：Z总=Z1+Z2两个元件并联，总导纳等于两个元件的复导纳之和，即：Y总=Y1+Y2两个元件并联，然后再与另一个元件串联，则总阻抗应为：Z总=Z3+2121ZZZZ2. 在实验十六中，用V、A、φ表法或V、A、W表法测元件阻抗是很方便的，但如果没有相位表和功率表，仅有电压表和电流表而又欲测复阻抗，则可以用下面所述的画向量图法来确定相位角。

如果图16-1的电阻器和电感线圈的复阻抗有待测量，可以用电压表分别测出有效值U、UR 、UrL，用电流表测出电流有效值I，（电阻R的感性分量可忽略不计，阻性分量计算根据实验十六实际值代入。

）图16-1绘制向量图如图16-2所示。

在绘制向量图时，由于相位角不能测出，只好利用电压U、UR、U rL 组成闭合三角形，根据所测电压值按某比U rLU L U例尺（如每厘米表示3V）截取线段，用几何φφrL方法画出电压三角形，然后根据电阻器的电压R r 与电流同相位，确定画电流向量的位置，电流的图16-2 比例尺也可以任意确定（如每厘米0.1A）。

根据电压表、电流表所测得的值以及从画出的向量图用量角器量出的相位角值，显然可得出复阻抗ZAB 、ZBC及串联后的总阻抗ZAC，从而得出R、L的值。

这种方法也适用于阻抗并联，可以根据上述相似的办法画出电流三角形，再根据其中一支路元件的电压与电流相位关系确定电压向量。

为了使从图中量出的角度精确，建议作图应大一些，即选取电流比例尺小一些，如每厘米代表0.1A 或0.05A。

三. 仪器设备名称数量型号1. 调压器 1台 0-24V2. 相位表/电量仪 1台3. 交流电压、电流表/电量仪 1套4. 万用表 1个5. 电阻器 1个 15Ω*16．电感线圈 1个 28mH*17．电容器 1个 220μF*1四. 任务与步骤1. 研究阻抗的串联、并联和混联（说明：以下所说的电阻器、电感线圈和电容器是指在实验十六中测试过的元件根据实验十六的表1可计算出它们的复阻抗Z1、Z2、Z3或复导纳Y。

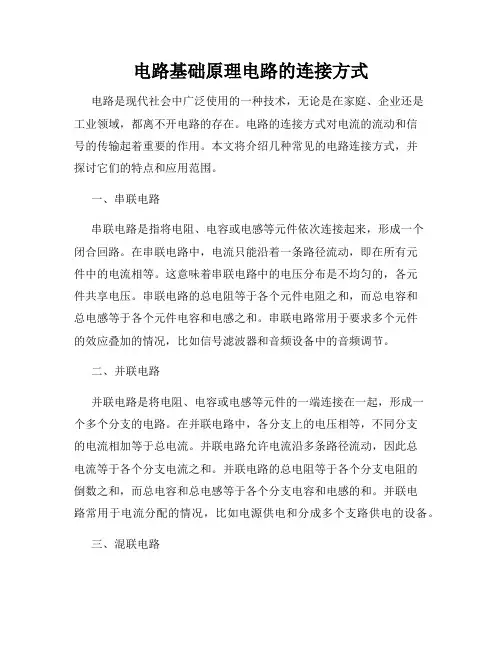

电路基础原理电路的连接方式

电路基础原理电路的连接方式电路是现代社会中广泛使用的一种技术，无论是在家庭、企业还是工业领域，都离不开电路的存在。

电路的连接方式对电流的流动和信号的传输起着重要的作用。

本文将介绍几种常见的电路连接方式，并探讨它们的特点和应用范围。

一、串联电路串联电路是指将电阻、电容或电感等元件依次连接起来，形成一个闭合回路。

在串联电路中，电流只能沿着一条路径流动，即在所有元件中的电流相等。

这意味着串联电路中的电压分布是不均匀的，各元件共享电压。

串联电路的总电阻等于各个元件电阻之和，而总电容和总电感等于各个元件电容和电感之和。

串联电路常用于要求多个元件的效应叠加的情况，比如信号滤波器和音频设备中的音频调节。

二、并联电路并联电路是将电阻、电容或电感等元件的一端连接在一起，形成一个多个分支的电路。

在并联电路中，各分支上的电压相等，不同分支的电流相加等于总电流。

并联电路允许电流沿多条路径流动，因此总电流等于各个分支电流之和。

并联电路的总电阻等于各个分支电阻的倒数之和，而总电容和总电感等于各个分支电容和电感的和。

并联电路常用于电流分配的情况，比如电源供电和分成多个支路供电的设备。

三、混联电路混联电路是串联电路和并联电路的结合。

在混联电路中，存在多个电阻、电容或电感等元件，既有串联连接，又有并联连接。

混联电路允许电流在串联和并联之间自由分配，通过对不同元件的连接方式进行调整，可以灵活地控制电流和电压的分布。

混联电路常用于复杂的电路系统，比如计算机硬件和通信设备。

四、无线电连接无线电连接是一种特殊的电路连接方式，它利用无线电波进行信息传输，避免了使用导线连接元件的限制。

无线电连接常用于无线通信系统、遥控器和无线传感器等应用中。

通过调制和解调技术，无线电连接可以实现高质量的音频和视频传输，提高了信息传输的便利性和灵活性。

综上所述，电路的连接方式直接影响了电流的流动和信号的传输。

串联电路使得电流只能沿着一条路径流动，适用于要求多个元件效应叠加的情况；并联电路允许电流沿多个路径流动，适用于电流分配的情况；混联电路结合串联和并联连接，具有更高的灵活性和控制性；无线电连接利用无线电波进行信息传输，方便了无线通信和遥控应用。

串并联与混联电路处理方法

串并联与混联电路处理方法河北省鸡泽县第一中学 057350 吴社英1.应用欧姆定律须注意对应性。

选定研究对象电阻R 后，I 必须是通过这只电阻R 的电流，U 必须是这只电阻R 两端的电压。

该公式只能直接用于纯电阻电路，不能直接用于含有电动机、电解槽等用电器的电路。

2.公式选取的灵活性。

⑴计算电流，除了用RU I 外，还经常用并联电路总电流和分电流的关系：I =I 1+I 2 ⑵计算电压，除了用U =IR 外，还经常用串联电路总电压和分电压的关系：U =U 1+U 2 ⑶计算电功率，无论串联、并联还是混联，总功率都等于各电阻功率之和：P =P 1+P 2对纯电阻，电功率的计算有多种方法：P=UI=I 2R =R U 2以上公式I =I 1+I 2、U =U 1+U 2和P =P 1+P 2既可用于纯电阻电路，也可用于非纯电阻电路。

既可以用于恒定电流，也可以用于交变电流。

例1. 已知如图，R 1=6Ω，R 2=3Ω，R 3=4Ω，则接入电路后这三只电阻的实际功率之比为_________。

解：本题解法很多，注意灵活、巧妙。

经过观察发现三只电阻的电流关系最简单：电流之比是I 1∶I 2∶I 3=1∶2∶3；还可以发现左面两只电阻并联后总阻值为2Ω，因此电压之比是U 1∶U 2∶U 3=1∶1∶2；在此基础上利用P=UI ，得P 1∶P 2∶P 3=1∶2∶6例2. 已知如图，两只灯泡L 1、L 2分别标有“110V ，60W ”和“110V ，100W ”，另外有一只滑动变阻器R ，将它们连接后接入220V 的电路中，要求两灯泡都正常发光，并使整个电路消耗的总功率最小，应使用下面哪个电路？A. B. C. D.解：A 、C两图中灯泡不能正常发光。

B 、D中两灯泡都能正常发光，它们的特点是左右两部分的电流、电压都相同，因此消耗的电功率一定相等。

可以直接看出：B 图总功率为200W ，D 图总功率为320W ，所以选B 。

高三物理第一轮复习电学基本概念和律;串并联及混联电路

准兑市爱憎阳光实验学校高三物理第一轮复习：电学根本概念和律；串并联及混联电路【本讲信息】一. 教学内容：1、电学根本概念和律2、串并联及混联电路【要点扫描】一、电流、电阻和电阻律1. 电流：电荷的向移动形成电流．〔1〕形成电流的条件：内因是有自由移动的电荷，外因是导体两端有电势差．〔2〕电流强度：通过导体横截面的电量Q与通过这些电量所用的时间t的比值。

①I＝Q/t；假设导体单位体积内有n个电子，电子向移动的速率为v，那么I＝neSv；假假设导体单位长度有N个电子，那么I＝Nev．②表示电流的强弱，是标量．但有方向，规正电荷向移动的方向为电流的方向．③单位是：安、毫安、微安1A＝103mA＝106μA2. 电阻、电阻律〔1〕电阻：加在导体两端的电压与通过导体的电流强度的比值．R＝U/I，导体的电阻是由导体本身的性质决的，与U、I无关．〔2〕电阻律：导体的电阻R与它的长度L成正比，与它的横截面积S成反比．R＝ρL/S〔3〕电阻率：电阻率ρ是反映材料导电性能的物理量，由材料决，但受温度的影响．①电阻率在数值上于这种材料制成的长为1m，横截面积为1m2的柱形导体的电阻．②单位是：Ω·m．3. 半导体与超导体〔1〕半导体的导电特性介于导体与绝缘体之间，电阻率约为10－5Ω·m ～106Ω·m〔2〕半导体的用：①热敏电阻：能够将温度的变化转成电信号，测量这种电信号，就可以知道温度的变化．②光敏电阻：光敏电阻在需要对光照有灵敏反的自动控制设备中起到自动开关的作用．③晶体二极管、晶体三极管、电容电子元件可连成集成电路．④半导体可制成半导体激光器、半导体太阳能电池．〔3〕超导体①超导现象：某些物质在温度降到绝对零度附近时，电阻率突然降到几乎为零的现象．②转变温度〔T C〕：材料由正常状态转变为超导状态的温度③用：超导电磁铁、超导电机二. 电路欧姆律1、导体中的电流I跟导体两端的电压成正比，跟它的电阻R成反比。

电场磁场知识点归纳

静电和静电场(一)电荷、电荷守恒定律1、电荷(1)两种电荷：自然界存在两种电荷，正电荷和负电荷。

(2)电荷量：电荷量指物体所带电荷的多少，单位是库仑，简称库，符号C。

(3)元电荷：电子所带电荷量e=1.60×10－19c，所以带电体的电荷量等于e或是e的整数倍，因此e称元电荷。

2、电荷守恒定律：电荷既不能创造，也不能被消灭，它只能从一个物体转移到另一个物体，或者从物体的一部分转移到另一部分，在转移的过程中，电荷总量不变。

(二)库仑定律(1)内容：真空中两个点电荷间的作用力跟它们所带电量的乘积成正比，跟它们距离的平方成反比，作用力的方向在两点电荷的连线上。

(2)公式：，式中K=9×109N·m2/c2叫静电常数。

(3)适用条件：①真空；②点电荷。

(三)电场、电场强度1、电场(1)电场：带电体周围存在一种物质，是电荷间相互作用的媒体。

(2)电场的最基本性质是对放入其中的电荷有力的作用。

2、电场强度(1)定义：放于电场中某点的电荷所受电场力与此电荷的电荷量的比值，叫电场强度，用E表示。

(2)定义式：。

单位：N/c或V/m 方向：矢量，其方向为正电荷在电场中的受力方向(3)电场强度只与电场有关，与电场中是否有试探电荷无关，与试探电荷的电量无关。

(4)点电荷场强的计算式：(四)电场线及其性质1、电场线：在电场中画出一系列从正电荷或无穷远处出发到负电荷或无穷远处终止的曲线，曲线上每一点的切线方向都跟该点的场强方向一致，此曲线叫电场线。

2、电场线的特点：(1)电场线是起源于正电荷或无穷远处，终止于负电荷或无穷远处的有源线。

(2)电场线不闭合，不相交相切，不间断的曲线。

(3)电场线的疏密反映电场的强弱，电场线密的地方场强大，电场线稀的地方场强小。

(4)电场线不表示电荷在电场中的运动轨迹，也不是客观存在的曲线，而是人们为了形象直观的描述电场而假想的曲线。

(5)在满足下列三个条件的情况下，电荷才可以沿电场线运动。

第三章电容器教案

第三章电容器一、本章教学目的：1、理解电容器和电容的概念。

了解决定平行板电容器电容大小的因素，并掌握它的计算公式。

2、了解常用电容器的分类和额定值的意义。

3、掌握电容器串、并联的特点和使用条件，以及电路计算。

4、了解电容器充放电的过程。

掌握电场能的计算。

二、教学步骤：（共七课时）1、第一节电容器与电容一课时；2、第二节电容器的参数和种类一课时；3、第三节电容器的联接二课时+一课时练习课；4、第四节电容器中的电场能一课时；5、机动一课时。

三、基础知识：1、电荷电量的概念；2、电源的内部结构；3、回路电压定律：U=U1+U2+U3。

四、教学过程：1、第一课时：3 一、新课导入：1.莱顿瓶的故事：1745年荷兰莱顿大学的科学家马森布罗克发现，使电学史上第一个保存电荷的容器诞生了。

法国人诺莱特在巴黎一座大教堂前所作的表演，诺莱特邀请了路易十五的皇室成员临场观看莱顿瓶的表演，他让七百名修道士手拉手排成一行，队伍全长达900英尺（约275米）。

然后，诺莱特让排头的修道士用手握住莱顿瓶，让排尾的握瓶的引线，一瞬间，七百名修道士，因受电击几乎同时跳起来，在场的人无不为之口瞪目呆，诺莱特以令人信服的证据向人们展示了电的巨大威力2.导语：莱顿瓶就是简单的电容器，是电路的基本元件之一，在各种电子产品和电力设备中，有着广泛的作用。

教师：叙述，导入学生：集中精力，聆听第三章电容器第一节电容器与电容一、电容器：1.特性：储存电荷。

2.定义：被绝缘介质隔开的两个导体的总体。

（极板，介质）3. 充电：使两个极板带上等量异种电荷的过程。

4.放电：两极板带的电荷互相中和，电容器不带电。

12五、课堂例题讲解：（多媒体投影） 1.书本例1。

2.书本例2。

3.平行板电容器充电后,保持电容器两极板与电池两极相连,电容器的C 、Q 、U 、将怎样改变？师生互动3六、小结，布置作业： 1.学生小结，老师指正。

今天我们学习了哪些内容？你认为哪些重要？2.作业：p56练习，补充一（多媒体投影）指导学生整理思路2. 第二课时第三章电容器第一节电容器与电容一、电容器： 1.特性：储存电荷。

电容的串并联计算方法与计算公式

电容的串并联计算方法与计算公式1、串联电容计算公式：电容串联后容量是减小了，但是这样可以增加他的耐压值。

计算公式是：C1*C2/(C1+C2)2、并联电容计算公式：电容并联后容量是增大了，并联耐压数值按最小的计算。

计算公式是：C1+C2补充部分：串联分压比—— V1 = C2/(C1 + C2)*V ........电容越大分得电压越小，交流直流条件下均如此并联分流比——I1 = C1/(C1 + C2)*I ........电容越大通过的电流越大，当然，这是交流条件下电容串联值下降，相当板距在加长，各容倒数再求和，再求倒数总容量。

电容并联值增加，相当板面在增大，并后容量很好求，各容数值来相加。

想起电阻串并联，电容计算正相反，电容串联电阻并，电容并联电阻串。

说明：两个或两个以上电容器串联时，相当于绝缘距离加长，因为只有最靠两边的两块极板起作用，又因电容和距离成反比，距离增加，电容下降；两个或两个以上电容器并联时，相当于极板的面积增大了，又因电容和面积成正比，面积增加，电容增大。

电容串联：电容串联后容量减小，耐压值变大。

公式：1\C1+1\C2=1\C 如两个50uf串联起来就变成25uf.耐压值=两个电容耐压值相加如两个耐压100V的串联起来就变成200V的了.电解电容器串联时，应将一个电容器正极与另一个的负极相接，最后接入线路的两条引线，应该有一条为正，一条为负。

也可以将负负相串做无极电容用.在要求不高的场合（如工频），可以用两个有极性电容同极相接串联代替，但是它的容量和普通无极性电容串联算法不同，因为在反向电压下的极性电容相当于短路，所以两个极性20uF电容串联，其容量接近20uF。

最好在每个极性电容两端并接一个二极管，极性与电容相同，形成反向电流通路，避免电容在反向电压下发热击穿。

这种用极性电容串接成的“无极性电容”，目前在一些廉价的农机具用的单相电动机中使用相当多。

第四章电容与电容器

第四章电容§4-1 电容和电容器教学目标1、知道什么是电容器以及常用的电容器2、理解电容器电容的概念及其定义C=Q/U，并能用来进行有关的计算3、知道平行板电容器的电容与那些因素有关,有什么关系课前练习一、复习1、导体对电流的作用称为电阻。

在一定温度下，电阻与、成正比，与成反比，即R= ，称为电阻定律。

2、线性电阻的伏安特性曲线是穿过的一条直线，所以线性电阻的阻值不随、的变化而变化。

二、预习1、两个彼此而又相互的导体，就构成了一个电容器。

这对导体叫电容器的两个。

2、电容器是储存和容纳的装置，也是储存电场能量的装置。

电容器所储存的电荷的量叫电容器的电量。

3、将电容器两极板分别接到电源的正负极上，使电容器两极板分别带上等量异号电荷，这个过程叫电容器的过程。

电容器充电后，极板间有电场和电压。

4、用一根导线将电容器两极板相连，两极板上正负电荷中和，电容器失去电量，这个过程称为电容器的过程。

教学过程一、电容器（是一种储存和的容器）1、结构两个彼此又的导体，就构成了一个电容器。

这对导体叫电容器的两个极板。

2、分类电容器按其电容量是否可变，可分为固定电容器和可变电容器，可变电容器还包括半可变电容器，它们在电路中的符号见下。

3、作用电容器是储存和容纳电荷的装置，也是储存电场能量的装置。

电容器每个极板上所储存的电荷的量叫电容器的电量。

4、平行板电容器由两块相互平行、靠得很近、彼此绝缘的金属板所组成的电容器，叫平行板电容器。

是一种最简单的电容器。

二、电容量（简称：电容）1、定义：电容器所带与两极板间之比，称为电容器的电容。

2、公式（定义式）：电容反映了电容器储存电荷能力的大小，它只与电容本身的性质有关，与电容器所带的及电容器两极板间的无关。

3、单位法拉(F)、微法(μF)、皮法(pF)，它们之间的关系为：1 F = μF = pF三、平行板电容器的电容1、电容C 跟成正比，跟成正比，跟成反比。

职高电工第2章电容与电感

电容器并联时相当于增加了极板的面积，这就使并联电容器的总容量等于各个电容器的电容量的和，则
C = C1 + C2 + C3
2.2 电磁基础知识（选学）
2.2.1 磁场
1．磁铁的磁场
把两个磁铁的磁极靠近时，它们之间会产生相互作用的磁力。
磁极之间没有接触，在磁场中画出一系列带箭头的曲线，使这些曲线上每一点处跟箭头指向一致的切线方向，都和该点的磁场方向相同，这组曲线就叫做磁感应线或磁感线。
根据电磁感应定律，变化的磁场会产生感应电动势，线圈两端即具有电压，称为感应电压。
感应电动势的大小与电流的变化速度成正比。
若自感电动势的参考方向的规定与线圈中电流的参考方向一致，则有
2.3.3 电感器的参数和种类
1．电感器的参数
（1）标称电感量。（2）品质因数。（3）分布电容。
2．电感的种类
2.1.3 电容器的充电和放电
图2.6 电容器充电、放电实验
1．电容器的充电过程
（1）小灯泡EL开始较亮，然后逐渐变暗，经过短短的一段时间，小灯泡 EL不亮了；
（2）电流表指针最初偏转一个较大的角度（电流较大），然后指针偏转逐渐减小，直到零位置，电容器充电过程结束。
2．电容器的放电过程
（2）检测出电容器练试板上的漏电、失去容量的电解电容器，填写在表2.2 中相应的备注格内。
（3）指针式万用表置于R × 1Ω挡，通过测量各电感器的阻值来判断电感器的好坏，将检测结果填入表2.3中。
5．问题讨论
（1）检测大容量、高压电容器时，为什么应先将电容器的电极短路一下，然后再测量？
2.1 电容
2.1.1 电容的概念
1．电容效应

物理高中电路知识点总结

物理高中电路知识点总结电路是指电流在导体内流动的路径，是电流在电子器件中的组织形式。

它是电子器件、电源、电源开关等元件或电路组成的一个整体。

电路在实际应用中是为了完成电能转换、控制、传输的目的而进行组织的，因此也可以看成是完成特定功能的一种需要电流来完成的工作装置。

电路在现代电子技术中起着非常重要的作用，电路知识是物理高中学习的一个重要内容。

下面就来总结一下高中电路知识点。

一、电路的基本概念电路是由电源（电池或发电机）、导线、开关、电阻、电容、电感等元件构成的。

电路可以分为串联电路、并联电路和混联电路。

1. 串联电路串联电路是指电路中的各个元件依次连接在一起，电流只有一条通路可以流过所有的元件。

串联电路的特点是电流大小相同，但电压不同。

例如，在串联电路中，电压和电阻都是直接相加，即串联电路的总电阻等于各个电阻的和。

2. 并联电路并联电路是指电路中的各个元件同时与电源相连，从而形成多条通路，使电流可以分流。

并联电路的特点是电压相同，但电流不同。

在并联电路中，电流和电压之间的关系是相反的，即并联电路的总电流等于所有分支电流之和。

3. 混联电路混联电路是指电路中既有串联元件又有并联元件。

在混联电路中，要根据各个分支电路的性质做具体的分析，以确定电流和电压的关系。

二、电阻的基本概念电阻是材料对电流流动的阻碍作用，它可以转换电能。

电阻的单位是欧姆（Ω）。

电阻可以分为固定电阻和可变电阻。

1. 固定电阻固定电阻的电阻值是不变的，不可调节。

固定电阻的种类有炭膜电阻、金属膜电阻、金属氧化物膜电阻等。

2. 可变电阻可变电阻的电阻值可以通过调节器件的物理结构改变。

可变电阻的种类有电位器和热敏电阻等。

三、电压、电流和电功电压是电荷在电场中移动时所具有的能量。

电压的单位是伏特（V）。

电流是电荷在导体中流动的数量。

电流的单位是安培（A）。

电功是电压与电流的乘积，表示电能的大小。

1. 电压的表示和测量电压可以用示波器、万用表或电压表来测量。

多电容电阻串并联响应

多电容电阻串并联响应
电容和电阻的串并联响应是电子学中非常重要的概念。

1. 电容的串并联：当电容C1、C2串联时，总电容C=C1C2/（C1+C2），总电容减小，比最小的电容也小。

当电容并联时：总电容C=C1+C2，比任何一个电容都大。

形式上和电阻相反，但是本质上电阻值和电容在概念上是不对等的，电阻和电容的容抗才是对等的，单位都是欧姆。

当电容串联时，相当于极板间的距离增加，因此总电容降低，当电容并联时相当于极板的面积增加，因此总电容增加。

2. 电阻的串并联：我们知道串联就是电阻R1、R2首尾依次相连，它们的总电阻R=R1+R2，也就是串联后总电阻为各个电阻之和，总阻值增加，大于任何一个相串联的电阻。

并联就是电阻R1、R2首首、尾尾相连，它们的总电阻为R=R1R2/（R1+R2），总阻值降低，比最小的电阻也小。

当电阻串联时相当于导体的长度增加，因此总阻值增加；当电阻并联时相当于导体的截面积增加，因此总阻值降低；这样和前面的计算相统一。

在实际应用中，并联电阻用的多，串联电容用的比较少。

在实际电路设计过程中如果需要用到电容串联的情况也最好加平衡电阻。

电阻、电感、电容元件的串、并联

+ _
+ i+
u C_
_
_
根据KCL：
du du
du
i i1 i2 in C1 C2 Cn
dt dt
dt
du du (C1 C2 Cn) C
dt dt
C 称为 n 个并联电容的等效电容，其值为：
n
C C1 C2 Cn Ci i 1
三、电感元件的串联与并联
2. 电感的并联
i +
i +
u
L1
L2
Ln
u
L
_
_
L 称为 n 个并联电感的等效电感，其值为：
1 1 1 1 n 1
L L1 L2
Ln L i1 i
点，所以它们的等效电阻与R1和R6
相串联。
解：
Rab=R1+ R6+(R2//R3)+(R4//R5)
电阻混联电路的等效电阻计算，关键在于正确找出电路的连接点，然后分别把两两结点之间的电阻进行串、并联简化计算，最后将简化的等效电阻相串即可求出。
例2-1 求图(a)所示电路a、b两端点间的等效电阻。
Rab
(2 1) 3 2 1 3
1.5
二、电容元件的串联与并联
1. 电容的串联
i C1 C2
+
+
_ u1
+
_ u2
u
_
Cn
+
_ un
+i C
u
_
每个电容两端的电压与电流的关系为(设每个电容的初
始储能为零)：
uk
1
Ck
tidt
0
(k 1,2,...,n)

并联电容工作原理

并联电容工作原理
并联电容工作原理涉及到两个或更多电容器以平行连接的方式连接在一起。

当电容器以并联方式连接时，它们的正极相连，负极也相连。

并联电容的工作原理可以通过以下几个步骤来解释：
1. 假设有两个并联的电容器C1和C2，它们具有不同的电容值。

2. 当电源连接到并联电容器电路时，电荷开始在电容器之间流动。

3. 根据电荷守恒定律，电荷在并联电容器中是分布均匀的。

这意味着电荷的总量在两个电容器中是相等的。

4. 由于电容器的电容值不同，它们将以不同的速率存储和释放电荷。

电容值较大的电容器将存储更多的电荷，而电容值较小的电容器将存储较少的电荷。

5. 当电源断开时，电容器开始释放电荷。

电容值较大的电容器将放电得更慢，而电容值较小的电容器将放电得更快。

6. 最终，电荷被分配回电源，使得两个并联电容器的电荷量相等。

通过并联电容器，我们可以实现一些有用的功能。

例如，当我
们需要一个更大的总电容值时，可以通过并联电容器来实现。

并联电容器还可以用于滤波和能量储存等应用中。

需要注意的是，与串联电容器相比，并联电容器的等效电容值是可以直接相加的。

这是因为并联电容器可以同时存储和释放电荷，而串联电容器则是共享电荷。

总之，通过并联电容器，我们可以利用不同电容值的电容器共同存储和释放电荷，实现一些电路中的功能和应用。

串并联及混联电路

串并联及混联电路 TYYGROUP system office room 【TYYUA16H-TYY-TYYYUA8Q8-串并联及混联电路【知识要点】一、串联电路①电路中各处电流相同．I=I 1=I 2=I 3=……②串联电路两端的电压等于各电阻两端电压之和.U=U 1+U 2+U 3…… ③串联电路的总电阻等于各个导体的电阻之和，即R=R 1＋R 2＋…＋R n ④串联电路中各个电阻两端的电压跟它的阻值成正比，即1212nnU U U I R R R === ⑤串联电路中各个电阻消耗的功率跟它的阻值成正比，即21212nnP P P I R R R === 二、并联电路①并联电路中各支路两端的电压相同．U=U 1=U 2=U 3……②并联电路子路中的电流等于各支路的电流之和I=I 1＋I 2＋I 3=…… ③并联电路总电阻的倒数等于各个导体的电阻的倒数之和。

R 1=11R +21R +…+n R 1，当并联电路是由n 个相同的电阻R 并联而成时，总电阻R 总=；当并联电路只有两个支路时，则总电阻为R 总=④并联电路中通过各个电阻的电流踉它的阻值成反比，即I 1R 1＝I 2R 2=…＝I n R n =U ． ⑤并联电路中各个电阻消耗的功率跟它的阻值成反比，即P 1R 1=P 2R 2=…=P n R n =U 2．【例1】如图所示，P 为一块均匀的半圆形薄电阻合金片，先将它按图甲方式接在电极A 、B 之间，测出电阻为R ，然后再将它按图乙方式接在C 、D 之间，这时P 的电阻为（）；2；4；简析：将半圆形合金片从中间（图中虚线所示）割开，分成完全相同的两块，设每块电阻力R 0，则图中甲连接方式相当于两个电阻并联，图乙连接相当于两个电阻串联． R AB =R 0/2=RR CD =2R 0＝4R 答案：D点评：巧妙选取相同的电阻，运用电阻的串并联特点来分析是解决此题的特点．【例2】如图中三个R 1、R 2、R 3，电流表的内阻忽略不计，则通过三个电阻的电流强度之比和两个电流表读数之比各为多少？解析：原图可变换成附图所示电路，三个电阻组成并联电路．流过三个电阻电流强度之比I 1：I 2：I 3=1/R 1：1/R 2：1/R 3=R 2R 3：R 1R 3：R 1R 2电流表A 1和A 2的读数之比I 1/：I 2/=（I 2＋I 3）：（I 1＋I 2）＝R 1（R 2＋R 3）：R 3（R 1＋R 2）答案：I 1：I 2：I 3=1/R 1：1/R 2：1/R 3，I 1/：I 2/=R 1（R 2＋R 3）：R 3（R 1＋R 2）【例3】图中电源电压U ＝5V ，内阻不计，V 1、V 2、V 3、三个电压表的内电阻相同，其中V 1、V 2的读数分别为3V 、2V ，试求电压表V 3的读数．简析：V 1表的读数大于V 2表的读数，V 1表通过的电流I 1大于V 2表通过的电流I 2，并且等于V 2表和V 3表通过的电流之和，即I 1＝I 2十I 3，三个电压表的内阻相同，设为R V ，则I 1R V =I 2R V 十I 3R V 得：V 1＝V 2＋V 3V 3＝V 1—V 2=3V —2V=1V点评：电压表的示数为本身的电压值，此题是把三个电压表当成三个相同的电阻来讨论的．【例4】有三个电阻，其阻值分别为10Ω、20Ω、30Ω，现在它们分别按不同方式连接后加上相同的直流电压，问：（1）在总电路上可能获得的最大电流和最小电流之比为多少？（2）对20Ω电阻来说，在各种可能连接方式中能使它获得最大功率的，有哪些连接方式获得最小功率的有哪些连接方式（只要求画电路图表示）解析：如图所示（1）在电压不变的情况下，三电阻并联时总电阻最小，电流最大；三电阻串联时总电阻最大，电流最小．并R 1=101＋201＋301，R 并=60/11ΩR 串=10＋20＋30，R 串=60Ω，I 最大/I 最小=R 串/R 并=11（2）使20Ω电阻获得最大功率的连接方式有：a 、b ，获得最小功率的连接方式是C 。

电子技术基础知识

电子技术基础知识一.电流1.电路一般是有哪几部分组成的？答: 电路一般由电源、开关、导线、负载四部分组成。

2.电流, 是指电荷的定向移动。

3.电流的大小称为电流强度（简称电流, 符号为I）, 是指单位时间内通过导线某一截面的电荷量, 每秒通过1库仑的电量称为1「安培」（A）。

4.电流的方向, 是正电荷定向移动的方向。

5.电流的三大效应: 热效应磁效应化学效应6.换算方法: 1A=1000mA 1mA=1000μA 1μA=1000nA1nA=1000pA 1KA=1000A①必须具有可以自由移动的电荷(金属中只有负电荷移动, 电解液中为正负离子同时移动）。

②导体两端存在电压差（要使闭合回路中得到连续电流, 必须要有电源）。

③电路必须为通路。

8.电流表和电压表在电路中如何连接？为什么？答: 电流表在电路中应和被测电路串联相接,由于电流表内阻小,串在电路中对电路影响不大;电压表在电路中应和被测电路并联相接,由于电压表内阻大,并联相接分流作用对电路影响较小.二.电阻1.电阻表达导体对电流阻碍作用的大小。

2.电阻在电路中通常起分压、分流的作用3.换算方法: 1MΩ=1000KΩ；1KΩ=1000Ω4.导体的电阻的大小导体的长度、横截面积、材料和温度有关。

5.电阻元件是对电流呈现阻碍作用的耗能元件, 例如灯泡、电热炉等电器。

电阻定律: R=ρL/Sρ——制成电阻的材料电阻率, 国际单位制为欧姆·米（Ω·m）；L——绕制成电阻的导线长度, 国际单位制为米（m）；S ——绕制成电阻的导线横截面积, 国际单位制为平方米（㎡）；R ——电阻值, 国际单位制为欧姆（Ω）。

6.使用万用表, 应先关掉电路板路的电源以免烧坏万用表, 若有其他电阻并在被测电阻上, 应先断开其他电阻后再测, 测时两手不应接触表棒或被测电阻的裸露导电部分,以免引起误差。

7.使用万用表, 应先关掉电路板路的电源以免烧坏万用表, 若有其他电阻并在被测电阻上, 应先断开其他电阻后再测, 测时两手不应接触表棒或被测电阻的裸露导电部分,以免引起误差。

《电容器的连接》课件

详细描述
振荡电路广泛应用于频率合成、信号发生等领域。通过调节电容器和电感器的参数，可以改变振荡频率，从而实现信号的调制和解调功能。在LC振荡电路中，电容器和电感器共同形成一个正反馈回路，当满足一定的相
位和幅度条件时，就会产生自激振荡。
05
电容器连接的实例分析
实例一：电源滤波电路
要点一
总结词
详细描述
在电子琴电路中，电容器与电阻器、电感器等元件一起组成振荡器。通过改变电容器的容量，可以改变振荡器的频率，从而产生不同音调的声音。电容器在电子琴电路中起到关键作用，影响音色的质量。
感谢您的观看
THANKS
电源滤波电路是电容器最常见的应用之一，用于滤除交流电源中的杂波，提供平稳的直流电压。
要点二
详细描述
电源滤波电路通常由一个或多个电容器与电阻器组成。电容器通过在交流电源和地之间设置低阻抗路径，来吸收和隔离电源中的杂波。这样，只有直流成分能够通过电容器，为负载提供平稳的直流电压。
实例二：信号耦合电路
《电容器的连接》PPT 课件
目录 CONTENT
• 电容器的基本知识 • 电容器的连接方式 • 电容器连接的注意事项 • 电容器在电路中的应用 • 电容器连接的实例分析
01
电容器的基本知识
电容器的定义和作用
总结词
电容器的定义和作用
详细描述
电容器是一种电子元件，它能够存储电荷。在电路中，电容器主要用于滤波、调谐、储能等。
耦合电路
总结词
耦合电路是利用电容器隔直流通交流的特性，将信号从一个电路耦合到另一个电路的电路。
详细描述
耦合电路广泛应用于各种电子设备和系统中，如放大器、振荡器等。通过电容器耦合，可以将前级电路的输出信号传递给后级电路，同时隔断直流成分，避免前后级电路之间的相互影响。

电容器的连接解读

解：三只电容串联后的等效电容为
C0 200 C F 66.67 F 3 3
每只电容器上所带的电荷量为
q q1 q2 q3 CU 66.67106 120C 8 103 C
每只电容上的电压为
q 8 103 U1 U 2 U 3 V 40 V 6 C 20010
电容器的连接
【课前复习】
1.电容器电容的概念。
2.平行板电容器的电容与那些因素有关？
3.标称容量和额定工作电压的概念。
【观察与思考】
标称容量2200uF 额定工作电压25V
图中电容器容体上分别显示的是电容器的那几个参数，它们各有什么意义？
【案例】
小李在维修电路时，碰到了以下情况：有一实际电路需要用到一个16uF、800V电容器，而手边只有若干16uF，
6
2
三、电容器的混联
既有串联又有并联的电容器组合，称为电容器的混联。
【例3】
如图3所示，C1为100μ F、耐压50Ｖ，C2为50μ F、耐压100Ｖ，Ｃ3为50μ F、耐压50Ｖ。求总电容量C及最大安全工作电压U。解：由图可看出，三个电容器的连接关系是C2和C3并联后再与C1串联。 (1)总电容量为
⑶ 电容特点
1 1 1 1 C C1 C2 C3
总电容的倒数等于各个电容器的电容的倒数之和。
等效电容：
将图1的电容器串联电路等效为图2所示的电路，等效电容C 两极板电量也为q。
图 2
电容器串联与电阻器串联电路特点比较
电容器串联电路电阻器串联电路
q1 = q2 = q3 = q U=U1+U2+U2
由于电容器C1所承受的电压是250Ｖ，超过了它的耐压，所以C1将为被击穿，导致C2承受着全部电源电压300Ｖ，而300Ｖ远大于C2的耐压 250Ｖ，C2也会被击穿。所以，这样使用是不安全的。

简述标准电极定律

简述标准电极定律标准电极定律是在外加电场作用下，在电场与导体内部之间建立起了一个电势差，而由于该电势差等于两极上的电压与电荷量的乘积，所以也就是通过任何一种媒质导体的电流强度都与其两端的电压成正比。

标准电极定律是：凡带有净电荷的导体，总是相对地（相对于周围其它导体或大地）显示出电势能的现象称为电容。

由此可知，电容是储存电荷的容器，故电容的基本单位为法拉，简称法，符号为F。

为了表明电容的基本特性，用字母C表示，其单位为法/厘米。

对电容器来说，电容量就是指它的电容器，这样我们就可以说“一法的电容器”为1微法。

法拉电容的实际数值大约是1μF，数值越小说明电容量越大。

另外， 1法的电容器的电容量大约是10的负9次方微法。

，这里Q表示电容， U表示电压， U=(V-E)/Q。

其中V表示电压， e表示电子电量， C表示电容， Q表示电容容量。

由于各元件的参数及温度系数不同，所以电容量在数值上常会有较大的差别。

如，纯度为99.9％的碳电极可得到的最高电容量达几十亿法，若采用含杂质的碳电极时，可得到的电容量就只有几百到几千法。

电容器之间的连接方式多种多样，主要有串联、并联、混联和交叉耦合等方式。

电容器通常可分为无极性电容器、电解电容器、瓷介电容器和薄膜电容器四大类。

无极性电容器又称为非极性电容器，通常是由两片金属膜紧靠卷绕而成。

瓷介电容器是由两片陶瓷薄膜或玻璃釉膜封装而成。

 现代物理学中，电容的概念已经扩展到包括超级电容器的领域。

超级电容器又被称为电化学电容器，它是以二氧化锰为正极，金属氢化物为负极组成的二次电池，其容量比普通二次电池大得多。

超级电容器除具有电容器的特点外，还具有充放电电流大，无记忆效应等优点。

超级电容器的工作电压为3V左右，输出功率比一般电容器高几十倍，而充电只需几秒至几分钟即可完成，充电速度快且效率高。

此外，电容还有一些其它的特性，例如，电容的充放电频率特性好，频率范围宽，频率特性是表征电容的重要参数。
