光电探测技术实验报告班级：10050341学号：05姓名：解娴实验一光敏电阻特性实验一、实验目的1.了解一些常见的光敏电阻的器件的类型；2.了解光敏电阻的基本特性；3.测量不同偏置电压下的光敏电阻的电压与电流，并作出V/A曲线。
二、实验原理伏安特性显示出光敏电阻与外光电效应光电元件间的基本差别。
这种差别是当增加电压时，光敏电阻的光电流没有饱和现象，因此，它的灵敏度正比于外加电压。
光敏电阻与外光电效应光电元件不同，具有非线性的光照特性。
各种光敏电阻的非线性程度都是各不相同的。
大多数场合证明，各种光敏电阻均存在着分析关系。
这一关系为=ΦI kαΦ式中，K为比例系数；是永远小于1的分数。
光电流的增长落后于光通量的增长，即当光通量增加时，光敏电阻的积分灵敏度下降。
这样的光照特性，使得解算许多要求光电流与光强间必需保持正比关系的问题时不能利用光敏电阻。
光照的非线性特性并不是一切光敏半导体都必有的。
目前已有就像真空光电管—样，它的光电流随光通量线性增大的光敏电阻的实验室试样。
光敏电阻的积分灵敏度非常大，最近研究出的硒—鎘光敏电阻达到12A／lm，这比普通锑、铯真空光电管的灵敏度高120，000倍。
三、实验步骤1、光敏电阻的暗电流、亮电流、光电流按照图1接线，电源可从+2V～+8V间选用，分别在暗光和正常环境光照下测出输出电压V暗和V亮。
则暗电流L暗=V暗/RL,亮电流L亮=V亮/RL，亮电流与暗电流之差称为光电流，光电流越大则灵敏度越高。
2、伏安特性光敏电阻两端所加的电压与光电流之间的关系即为伏安特性。
按照图1接线，分别测得偏压为2V、4V、6V、8V、10V时的光电流，并尝试高照度光源的光强，测得给定偏压时光强度的提高与光电流增大的情况。
将所测得的结果填入表格并做出V/I曲线。
图1光敏电阻的测量电路偏压2V4V6V8V10V12V 光电阻I四、实验数据实验数据记录如下：光电流：E/V246810U/V0.090.210.320.430.56I/uA1427.54255.270.5暗电流：0.5uA实验数据处理：拟合曲线如下：五、实验结论通过本次实验了解了一些常用的光敏电阻的类型、内部结构及其基本特性，也熟练掌握了光敏电阻的特性测试的方法。

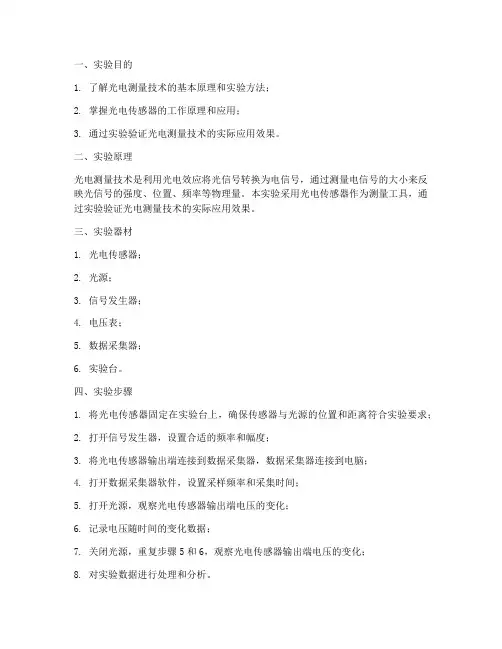

光电测量技术实验报告
一、实验目的1. 了解光电测量技术的基本原理和实验方法；2. 掌握光电传感器的工作原理和应用；3. 通过实验验证光电测量技术的实际应用效果。
二、实验原理光电测量技术是利用光电效应将光信号转换为电信号，通过测量电信号的大小来反映光信号的强度、位置、频率等物理量。
本实验采用光电传感器作为测量工具，通过实验验证光电测量技术的实际应用效果。
三、实验器材1. 光电传感器；2. 光源；3. 信号发生器；4. 电压表；5. 数据采集器；6. 实验台。
四、实验步骤1. 将光电传感器固定在实验台上，确保传感器与光源的位置和距离符合实验要求；2. 打开信号发生器，设置合适的频率和幅度；3. 将光电传感器输出端连接到数据采集器，数据采集器连接到电脑；4. 打开数据采集器软件，设置采样频率和采集时间；5. 打开光源，观察光电传感器输出端电压的变化；6. 记录电压随时间的变化数据；7. 关闭光源，重复步骤5和6，观察光电传感器输出端电压的变化；8. 对实验数据进行处理和分析。
五、实验结果与分析1. 实验结果显示，在光源照射下，光电传感器输出端电压随着光源强度的增加而增加，随着光源距离的增加而减小；2. 在关闭光源的情况下，光电传感器输出端电压基本稳定，说明光电传感器具有较好的抗干扰能力；3. 通过对实验数据的处理和分析，可以得出以下结论：（1）光电测量技术可以有效地将光信号转换为电信号，实现对光强度的测量；（2）光电传感器具有较好的抗干扰能力，可以应用于实际测量场合；（3）光电测量技术具有测量精度高、响应速度快、非接触等优点。
六、实验总结1. 本实验验证了光电测量技术的实际应用效果，掌握了光电传感器的工作原理和应用；2. 通过实验，了解了光电测量技术在光强度、位置、频率等物理量测量中的应用；3. 实验过程中，学会了使用光电传感器、信号发生器、数据采集器等实验器材，提高了实验操作技能。
七、实验展望1. 深入研究光电测量技术的原理和应用，探索其在更多领域的应用前景；2. 优化实验方案，提高实验精度和可靠性；3. 探索光电测量技术与人工智能、大数据等领域的结合，推动光电测量技术的发展。
光电探测实验报告
实验一光敏电阻特性实验实验原理:光敏电阻又称为光导管,是一种均质的半导体光电器件,其结构如图(1)所示。
由于半导体在光照的作用下, 电导率的变化只限于表面薄层,因此将掺杂的半导体薄膜沉积在绝缘体表面就制成为了光敏电阻，不同材料制成的光敏电阻具有不同的光谱特性。
光敏电阻采用梳状结构是由于在间距很近的电阻之间有可能采用大的灵敏面积,提高灵敏度。
实验所需部件:稳压电源、光敏电阻、负载电阻(选配单元)、电压表、各种光源、遮光罩、激光器、光照度计(由用户选配)实验步骤:1、测试光敏电阻的暗电阻、亮电阻、光电阻观察光敏电阻的结构 ,用遮光罩将光敏电阻彻底掩盖,用万用表测得的电阻值为暗电阻R 暗,移开遮光罩，在环境光照下测得的光敏电阻的阻值为亮电阻，暗电阻与亮电阻之差为光电阻，光电阻越大，则灵敏度越高。
在光电器件模板的试件插座上接入另一光敏电阻，试作性能比较分析。
2、光敏电阻的暗电流、亮电流、光电流按照图(3)接线，电源可从+2~+8V 间选用，分别在暗光和正常环境光照下测出输出电压V 暗和 V 亮则暗电流 L 暗=V 暗/R L,亮电流 L 亮=V 亮/R L，亮电流与暗电流之差称为光电流，光电流越大则灵敏度越高。
分别测出两种光敏电阻的亮电流，并做性能比较。
图(2)几种光敏电阻的光谱特性3、伏安特性:光敏电阻两端所加的电压与光电流之间的关系。
按照图(3)分别测得偏压为 2V、4V、6V、8V、10V、12V 时的光电流，并尝试高照射光源的光强，测得给定偏压时光强度的提高与光电流增大的情况。
将所测得的结果填入表格并作出 V/I 曲线。
偏压 2V 4V 6V 8V 10V 12V光电阻 I光电阻 II注意事项:实验时请注意不要超过光电阻的最大耗散功率P MAX, P MAX=LV。
光源照射时灯胆及灯杯温度均很高，请勿用手触摸，以免烫伤。
实验时各种不同波长的光源的获取也可以采用在仪器上的光源灯泡前加装各色滤色片的办法，同时也须考虑到环境光照的影响。
实验一光电探测原理实验

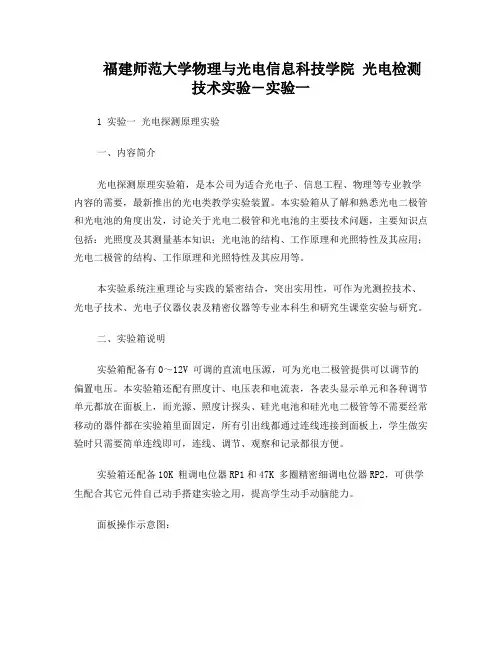

福建师范大学物理与光电信息科技学院光电检测技术实验－实验一1 实验一光电探测原理实验一、内容简介光电探测原理实验箱，是本公司为适合光电子、信息工程、物理等专业教学内容的需要，最新推出的光电类教学实验装置。
本实验箱从了解和熟悉光电二极管和光电池的角度出发，讨论关于光电二极管和光电池的主要技术问题，主要知识点包括：光照度及其测量基本知识；光电池的结构、工作原理和光照特性及其应用；光电二极管的结构、工作原理和光照特性及其应用等。
本实验系统注重理论与实践的紧密结合，突出实用性，可作为光测控技术、光电子技术、光电子仪器仪表及精密仪器等专业本科生和研究生课堂实验与研究。
二、实验箱说明实验箱配备有0～12V 可调的直流电压源，可为光电二极管提供可以调节的偏置电压。
本实验箱还配有照度计、电压表和电流表，各表头显示单元和各种调节单元都放在面板上，而光源、照度计探头、硅光电池和硅光电二极管等不需要经常移动的器件都在实验箱里面固定，所有引出线都通过连线连接到面板上，学生做实验时只需要简单连线即可，连线、调节、观察和记录都很方便。
实验箱还配备10K 粗调电位器RP1和47K 多圈精密细调电位器RP2，可供学生配合其它元件自己动手搭建实验之用，提高学生动手动脑能力。
面板操作示意图：实验（一）光照度测试一、实验目的1、了解光照度基本知识；2、了解光照度测量基本原理；3、学会光照度的测量方法。
二、实验内容对光照度进行测量，观察现象。
三、预备知识1、光照度基本知识光照度是光度计量的主要参数之一，而光度计量是光学计量最基本的部分。
光度量是限于人眼能够见到的一部分辐射量，是通过人眼的视觉效果去衡量的，人眼的视觉效果对各种波长是不同的，通常用V（λ）表示，定义为人眼视觉函数或光谱光视效率。
因此，光照度不是一个纯粹的物理量，而是一个与人眼视觉有关的生理、心理物理量。
光照度是单位面积上接收的光通量，因而可以导出：由一个发光强度I的点光源，在相距L 处的平面上产生的光照度与这个光源的发光强度成正比，与距离的平方成反比，即：2EI/L式中：E——光照度，单位为Lx；I——光源发光强度，单位为cd；L——距离，单位为m。

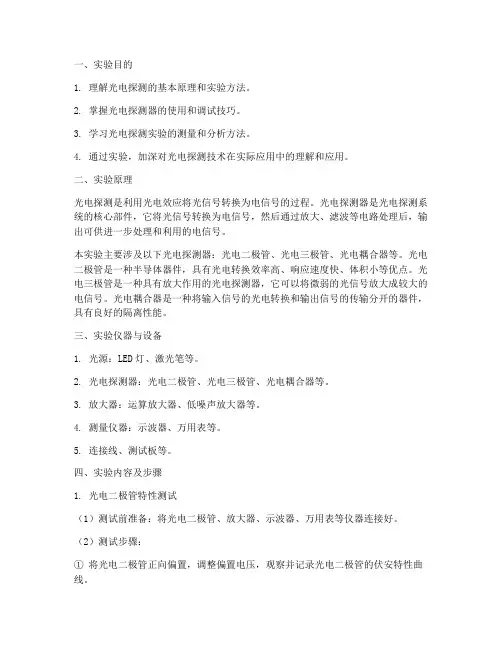

光电探测综合实验报告
