PCB制造流程简介印制电路板生产流程
PCB电路板制造流程工艺
PCB电路板制造流程工艺1.设计和布局：PCB电路板制造的第一步是根据电路设计要求进行设计和布局。
设计人员根据电路的功能要求和性能要求，使用专业的电路设计软件进行电路的设计和布局。
在设计阶段，需要考虑电路板的层次结构、线宽和线间距、板厚、组件布局等因素。
2.印制基板制备：PCB电路板制造的第二步是印制基板制备。
印制基板是电路板的基础材料，一般使用的是玻璃纤维增强树脂基材（FR-4）或者金属基材（如铝基板）。
制备印制基板的过程包括玻璃纤维布剪裁、铜箔和基板的层压、切割等。
3.印刷制作：印刷制作是PCB电路板制造的关键工艺步骤之一、在印刷制作过程中，首先在印刷板上涂覆一层铜箔，然后使用光绘胶将电路图案绘制在铜箔上，接着通过化学腐蚀或机械抛光的方式去除未覆盖光绘胶的铜箔，最后再去除光绘胶。
4.板上组装：板上组装是将电子元器件组装在PCB电路板上的工艺步骤。
在板上组装过程中，首先将焊锡膏涂覆在电路板上，然后通过自动化设备将元器件精确地放置在电路板上的指定位置，接着进行回流焊接，将元器件焊接在电路板上。
5.点检和测试：PCB电路板制造的最后一个关键步骤是进行点检和测试。
点检是用来检查电路板的质量和工艺缺陷，包括焊接质量、元器件位置的偏移等。
测试是用来检查电路板的功能是否正常，一般使用的测试方法有飞针测试、ICT（In-Circuit Test）测试、FCT（Functional Test）测试等。
以上是一个常见的PCB电路板制造流程工艺的介绍。
在实际制造过程中，还会涉及到其他细节步骤，例如表面处理、防焊涂覆等。
每个工艺步骤都需要严格控制和管理，以确保最终制造出来的PCB电路板的质量和性能符合要求。
pcb流程简介全制程
表面处理
表面处理是PCB制造中的重要环节，主要目的是提高 PCB的可靠性和性能。
输标02入题
表面处理工艺包括镀金、镀银、喷锡等。镀金可以增 强导电性能和耐腐蚀性，镀银可以提高焊接性能，喷 锡则可以提高可焊性和耐热性。
01
03
在表面处理过程中，需要注意防止表面氧化、变色和 脱落等问题。
05
02
制作
将设计好的PCB图转换为实际电路板， 需要进行覆铜、钻孔、电镀等处理。
03
检测
对制作好的电路板进行检测，包括外 观检测、电气性能检测等，确保质量 合格。
04
组装
将电子元器件焊接到电路板上，完成 PCB的组装。
02
PCB设计
原理图设计
总结词
原理图设计是PCB流程的起始阶段，主要任务是创建电路原理图，将电路的功 能需求转化为图形表示。
确保使用的原材料质量合格， 无缺陷且符合设计要求。
生产过程监控
对PCB制造过程中的各个环节 进行严格监控，确保工艺参数
符合标准。
成品检验
对完成的PCB进行全面的质量 检查，包括外观、尺寸、电气
性能等。
环境条件控制
确保生产环境满足温湿度、清 洁度等要求，以降低品质风险
。
可靠性评估方法
寿命测试
模拟实际使用环境，对 PCB进行长时间运行测试 ，评估其寿命和稳定性。
详细描述
PCB布线是电路板设计的最后阶段，它需要考虑布线的长度、宽度、弯曲半径等 因素，以确保电路的电气性能和可靠性。同时，布线还需要考虑制造工艺的要求 ，以确保生产的可行性和效率。
03
PCB材料选择与处
PCB印刷电路板制作流程
PCB印刷电路板制作流程1.丝网印刷法：平常我们将电路板称为“印刷电路板”（英文缩写PCB），正是来自于其“丝网印刷”的工艺，其基本流程为：设计版图→描图→晒板（制作丝网印刷底版）→印刷→化学方法腐蚀→清洗及表面处理→印刷助焊、标识、阻焊等层→切割、打孔等机械加工→成品电路版这种方法生产环节较多，工艺简单，主要运用在PCB板的批量生产中，试验室条件下很少采纳。
2.雕刻法雕刻法采纳专业的雕刻机完成，利用机械铣削工艺掉敷铜板上多余的铜箔后得到实际的电气连线，精度很高，但加工速度很低，成本也比较高。
3.手绘法用笔或类似于笔的工具将一些防腐蚀的涂料直接将图形画在覆铜板上，然后再进行化学腐蚀等步骤。
现在的电子元件体积小，引脚间距更小（毫米量级），铜箔走线也同样细小，因而手工绘制已经变得特别困难。
4.帖图法电子商店有售一种“标准的预切符号及胶带”，可以依据电路设计版图，选用对应的符号（主要是指焊盘）及胶带，粘贴到覆铜版的铜箔面上。
用软一点的小锤,如光滑的橡胶、塑料等敲打图贴，使之与铜箔充分粘连。
重点敲击线条转弯处、搭接处。
天冷时，可以好用取暖器使表面加温以加强粘连效果。
张贴好后就可以进行腐蚀。
5.使用预涂布感光敷铜板使用一种专用的覆铜板，其铜箔表面预先涂布了一层感光胶材料，故称为“预涂布感光敷铜板”，也叫“感光板”。
制作方法如下：将电脑画好的PCB图，根据1:1比例打印为黑白图形。
取一块与图纸大小相当的光敏板，撕去爱护膜。
用玻璃板或塑料透亮板把图纸与光敏PCB板压紧，在紫外线曝光机下曝光1-5分钟后，用显影药1:20配水进行显影，当曝光部分（不需要的敷铜皮）完全暴露出来时，用水冲净,即可用三氯化铁进行腐蚀了。
操作娴熟后，可制出精度达0.1mm的走线。
目前市售的“预涂布感光敷铜板”价格还比较高。
6.热转印法将用电脑制作好的印制电路板图形，通过激光打印机打印在经过特别处理的专用热转印纸上，激光打印机的“碳粉”是含磁性物质的黑色塑料微粒。
PCB板的生产流程介绍
PCB板的生产流程介绍PCB（印刷电路板）是现代电子产品的关键组成部分，它是电子元件支持、电气连接和信号传输的基石。
PCB板的生产流程可分为设计、制版、镀铜、穿孔、蚀刻、线路化、覆膜、装配等多个环节。
下面将详细介绍PCB板的生产流程。
1. 设计设计是整个PCB板生产流程的第一步。
在设计阶段，设计师将根据产品的需求和规格来设计电路图。
一般使用电路设计软件，比如Altium Designer、Eagle等。
在设计过程中，设计师需要考虑到电路板的层数、布局、阻抗控制、信号完整性等方面的要求。
2.制版制版是PCB板生产过程中的重要环节。
在制版过程中，设计师会根据电路图，在计算机上进行绘制，生成一个原型板的图像。
然后使用光刻技术将图像转移到覆铜板上，形成一个光掩膜。
这个光掩膜将会被用来制作PCB板上的线路。
3.镀铜镀铜是为了增加其导电性和制造相对可靠而进行的一个步骤。
在镀铜过程中，将已经制作好光掩膜的覆铜板浸泡在含铜盐的电解液中，通过电流的作用，铜层会逐渐沉积在光掩膜上。
这样就形成了一层厚度均匀的铜层。
4.穿孔穿孔是制作多层PCB板时的一个关键环节。
在穿孔过程中，将已经制作好的PCB板与钻头固定在一起，钻头会自动定位到预定位置上，并控制钻头的压力和转速。
这样可以形成一系列的小孔，用于连接多层PCB板上不同电路层之间的信号线。
5.蚀刻蚀刻是在镀铜后将不需要的铜层去除的一个步骤。
在蚀刻过程中，将已经制作好的PCB板浸泡在蚀刻剂中，蚀刻剂会将不需要的铜层逐渐去除，留下需要的线路。
蚀刻过程需要控制时间和温度，以确保蚀刻剂的作用恰到好处。
6.线路化线路化是将PCB板上的线路连接起来的一个步骤。
在线路化过程中，使用导电胶或者导电油笔将电路板上的线路连接起来。
线路化可以适当增加电路板的可靠性和连接性。
7.覆膜覆膜是为了保护已制作好的PCB板免受损坏和腐蚀的一个步骤。
在覆膜过程中，将特殊覆膜料湿敷在PCB板的表面，并通过加热和压力固化为一层薄膜。

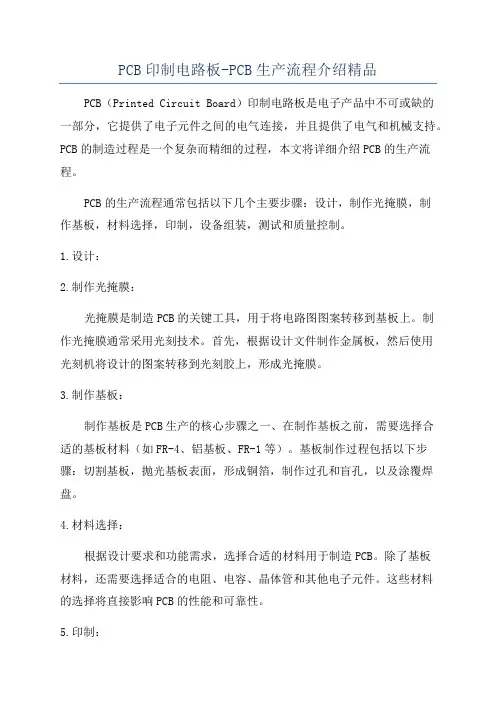

PCB印制电路板-PCB生产流程介绍精品
PCB印制电路板-PCB生产流程介绍精品PCB（Printed Circuit Board）印制电路板是电子产品中不可或缺的一部分，它提供了电子元件之间的电气连接，并且提供了电气和机械支持。
PCB的制造过程是一个复杂而精细的过程，本文将详细介绍PCB的生产流程。
PCB的生产流程通常包括以下几个主要步骤：设计，制作光掩膜，制作基板，材料选择，印制，设备组装，测试和质量控制。
1.设计：2.制作光掩膜：光掩膜是制造PCB的关键工具，用于将电路图图案转移到基板上。
制作光掩膜通常采用光刻技术。
首先，根据设计文件制作金属板，然后使用光刻机将设计的图案转移到光刻胶上，形成光掩膜。
3.制作基板：制作基板是PCB生产的核心步骤之一、在制作基板之前，需要选择合适的基板材料（如FR-4、铝基板、FR-1等）。
基板制作过程包括以下步骤：切割基板，抛光基板表面，形成铜箔，制作过孔和盲孔，以及涂覆焊盘。
4.材料选择：根据设计要求和功能需求，选择合适的材料用于制造PCB。
除了基板材料，还需要选择适合的电阻、电容、晶体管和其他电子元件。
这些材料的选择将直接影响PCB的性能和可靠性。
5.印制：印制是将电路图的图案转移到基板上的过程。
在印制过程中，使用印制设备将光刻胶覆盖在基板表面上，然后通过光敏化、曝光和腐蚀等步骤，将图案转移到基板上。
在印制过程中，还可以添加阻焊和丝印等附加层。
6.设备组装：设备组装是将PCB上的电子元件焊接到其应对的位置上的过程。
这个过程通常分为手工焊接和自动化焊接。
手工焊接通常适用于小批量生产，而自动化焊接适用于大规模生产。
焊接方法包括表面贴装技术（SMT）和插针式焊接。
7.测试：在设备组装之后，需要对PCB进行测试来确保其功能和可靠性。
测试过程可以包括电气测试、AOI（Automated Optical Inspection）检查和功能测试等。
这些测试将帮助发现可能存在的缺陷和问题。
8.质量控制：质量控制是整个PCB生产流程中至关重要的一环。
pcb主要生产流程
PCB主要生产流程PCB（Printed Circuit Board，印刷电路板）是电子产品中不可或缺的组成部分，它通过连接电子元件，实现电路的功能。
PCB的生产流程主要包括设计、制版、印刷、成型、组装和测试等步骤。
下面将详细介绍PCB主要生产流程的步骤和流程。
1. 设计PCB的设计是整个生产流程的起点，它决定了电路板的布局、连接方式、尺寸等重要参数。
设计师根据电路原理图和功能需求，使用专业的PCB设计软件进行布线、布局，确定电路板上各个元件的位置和连接方式。
2. 制版制版是将设计好的PCB图纸转化为可供生产使用的制版文件。
制版过程主要包括图纸转换、图纸校对和图纸输出等步骤。
首先，设计师将PCB设计文件转化为制版软件可识别的格式，通常是Gerber格式。
然后，进行图纸校对，检查图纸是否与设计要求一致，是否存在错误或问题。
最后，将校对无误的图纸输出为制版文件，通常是光刻胶层、蚀刻层、钻孔层等。
3. 印刷印刷是将制版文件上的电路图案印制到电路板上的过程。
印刷过程主要包括基材准备、蚀刻、镀铜等步骤。
首先，准备好电路板基材，通常是玻璃纤维增强树脂板（FR-4）。
然后，将制版文件上的图案通过光刻技术转移到电路板上的光刻胶层。
接下来，使用蚀刻液将未被光刻胶保护的铜层蚀刻掉，形成电路图案。
最后，在蚀刻后的电路板上进行镀铜，增加电路板的导电性和耐腐蚀性。
4. 成型成型是将印刷好的电路板进行切割和打孔，使其符合设计要求的尺寸和形状。
成型过程主要包括切割、打孔、去毛刺等步骤。
首先，根据设计要求，将印刷好的电路板进行切割，通常使用切割机进行。
然后，使用钻孔机在电路板上打孔，以便安装元件和连接电路。
最后，去除切割和打孔过程中产生的毛刺，保证电路板表面的平整和光滑。
5. 组装组装是将印刷好的电路板上的元件进行安装和焊接，形成完整的电路功能。
组装过程主要包括元件贴装和焊接等步骤。
首先，将需要安装的元件按照设计要求的位置放置在电路板上。
PCB板生产流程
PCB板生产流程PCB板（Printed Circuit Board，印刷电路板）是电子设备的重要组成部分，它作为电子元器件间连接的主要平台，承载着电子设备的信号传输和电源供应等功能。
PCB板的生产流程可以分为设计、制版、堆叠、钻孔、镀膜、曝光、蚀刻、压线、测试和组装等多个步骤。
下面将详细介绍PCB板的生产流程。
1.设计：PCB板生产的第一步是根据电子设备的功能和需求进行设计。
设计师使用电路设计软件将电路连接和布局规划在PCB板上，确定电路板上元器件的位置和信号传输路径。
2.制版：设计师将设计好的PCB板图纸输出成底版，然后通过光刻技术将设计好的电路图案和排线传导图案转移到电路板表面，形成底板。
3.堆叠：堆叠是将多层电路板叠在一起形成复合板。
多层板可以提高电路板的密度，同时也可以提高电路板的抗干扰能力。
堆叠时需要注意各层之间的信号和电源的分布。
4.钻孔：在制作PCB板时，需要在准确的位置上钻出连接跳线和焊盘的孔，以便连接元器件和导线。
通常使用数控钻床或激光钻孔机进行钻孔。
5.镀膜：在PCB板的表面镀上一层金属，一方面可以保护电路和导线不被氧化，另一方面也可以提高焊接接触度。
常用的金属材料包括镍和金。
6.曝光：将底板上覆盖的感光层用光来曝光，以暴露出底板上的图案和线路。
曝光后的感光层会发生物理或化学变化，形成图案和线路。
7.蚀刻：通过化学蚀刻的方式将没有被曝光的感光层经过蚀刻去除，露出底板上的铜层。
经过蚀刻后，就可以形成PCB板上的电路图案和导线。
8.压线：在PCB板的金属层上覆盖一层焊盘，用于连接元器件和电路板。
焊盘会通过一种叫做压铜的工艺来形成。
9.测试：通过对PCB板的电气特性进行测试，确保电路板的质量和性能符合要求。
测试中会检查电路板的连通性、阻抗匹配等参数。
10.组装：将元器件、电阻、电容等进行焊接，完成整个电路板的组装。
组装时需要将元器件与焊盘进行精确定位，在连接之后进行焊接。
以上就是PCB板生产的基本流程。
PCB印刷电路板制作流程简介+图解
说
明
P17
以内层定位孔为基准坐标钻出外层相对位置的各种孔径
内/外层钻孔
钻孔管理 应有四方面
1.准确度(Acuracy) 指孔位在X、Y坐标数据上的精确性，如板子正面与反面在孔位上的差 距，通常也指迭高三片(甚至四片)同一孔最上与最下两面的位置误差等。
2.孔壁的品质(Hole wall quality)
保护其下所覆盖的铜导体不致在蚀刻受到攻是一种良好的蚀刻阻剂能耐得一般的蚀铜液外层蚀刻copperetching外层剥锡p24将已曝光干膜部份以去膜液去掉裸露铜面将已曝光干膜部份以去膜液去掉裸露铜面线路图案裸露铜面将裸露以蚀刻液去掉后底层为基板树脂将裸露以蚀刻液去掉后底层为基板树脂树脂将孔内及图案的锡面以剥锡液去掉裸露铜面图案将孔内及图案的锡面以剥锡液去掉裸露铜面图案外层检修测试outerlayerinspection防焊印刷soldermaskp25以以aoiaoi或测试治具检测线路有无不良或测试治具检测线路有无不良测试将线路图案区涂附一层防焊感光热固将线路图案区涂附一层防焊感光热固油墨油墨防焊油墨防焊曝光uv光线防焊图案以防焊底片图案对位线路图案以防焊底片图案对位线路图案p26防焊目的
说
明
P10
内层钻孔对位孔及铆合孔以光学校位冲出
内层线路 内层
内层影像以光学扫描检测(AOI) (Auto Optical Inspection )
内层线路 内层
流程
内层黑化Black(Brown) Oxide
说
明
P11
内层图案做黑化处理防止氧化及增加表面粗糙
内层线路 内层
黑化目的：1.使铜面上形成粗化，使胶片的溶胶有较好的固着地。 2.阻止胶片中的铵类或其他有机物攻击裸面，而发生分离的现象。
pcb的生产工艺流程
pcb的生产工艺流程PCB（Printed Circuit Board，印刷电路板）的生产工艺流程通常包括以下步骤：1.设计： PCB的制作始于电路板设计。
工程师使用专用的PCB设计软件创建电路布局，包括元件的布局和互连线路。
设计完成后，生成电路板的Gerber文件。
2.材料准备：根据设计要求，选择合适的基板材料，通常是玻璃纤维增强的环氧树脂。
还需要准备铜箔，用于制作电路路径。
3.光刻：将Gerber文件加载到光刻机中，然后通过光刻过程将设计的电路图案转移到光刻膜上。
这些膜被用于将图案转移到铜箔上。
4.腐蚀：使用化学腐蚀剂去除未被光刻覆盖的铜箔，从而形成电路路径。
腐蚀后，剩余的光刻膜会被去除。
5.多层板堆叠：如果需要制作多层PCB，将多个单层PCB堆叠在一起，然后通过热压将它们粘合在一起。
每个层次都包含电路路径。
6.钻孔：使用数控钻床钻孔，以便插入元件和建立互连。
钻孔位置是根据设计要求准确控制的。
7.电镀：将整个电路板暴露在电镀槽中，通过电镀的过程，在铜箔表面形成均匀的金属层，以增加电路路径的导电性。
8.图案化：使用光刻技术将电路板上的不需要的金属部分暴露在化学腐蚀剂中，以去除多余的金属。
这个步骤定义了最终的电路路径。
9.喷墨打印或丝网印刷：为了标记元件安装位置和标志，通常在电路板上进行喷墨打印或丝网印刷。
10.元件安装：使用自动或半自动的贴装机器将电子元件焊接到电路板上，这些元件包括电阻、电容、集成电路等。
11.回流焊接：将电路板传送到回流炉中，以在高温下焊接元件到电路板上，使它们牢固地固定在位。
12.测试和质量控制：对制成的电路板进行功能测试和外观检查，以确保没有短路或故障。
不合格的电路板将被修复或丢弃。
13.涂层保护：根据需要，在电路板上涂覆保护性的防腐层，以增加电路板的耐用性。
14.切割和打孔：使用数控机床将电路板切割成所需的大小，并在边缘打孔以便固定。
15.最终检验：进行最终的功能测试和检查，确保电路板符合规格和质量要求。
线路板的生产流程
线路板的生产流程线路板，又称电路板、PCB板（Printed Circuit Board），是一种用于电子设备的重要组成部分，它能够支持并连接电子元件，以实现电气和电子信号的传输。
线路板生产流程较为复杂，包括多个步骤。
下面将详细介绍线路板的生产流程。
1.设计阶段：2.材料准备：在生产线路板之前，需要准备所需材料，包括基板材料、导电材料、印刷油墨等。
常用的基板材料有FR-4（玻璃纤维增强环氧树脂板）、铝基板、陶瓷基板等。
3.裁剪基板：基板通常是大面积生产的，所以需要将大块的基板裁剪成适当的尺寸。
裁剪可以使用机械锯、数控锯或激光切割等方法进行。
4.天然气发油二氯甲烷：将裁剪好的基板放入天然气发油二氯甲烷溶液中，去除基板表面的油污和杂质，并保持基板表面的平整度。
5.镀铜：经过清洗的基板进入镀铜工序。
首先，将基板放入特殊的溶液中，通过化学反应，在基板表面形成一层导电铜层。
然后，在基板表面涂覆一层光敏剂，曝光并显影，形成电路图案。
接着，在暴露的导电区域再次进行镀铜，形成表面覆铜。
6.制作印刷油墨层：将基板放入蚀刻装置中，使用化学蚀刻的方法，去除导电图案以外的覆铜层。
然后，涂覆印刷油墨，使其填充在蚀刻后的凹槽中。
蚀刻完成后，印刷油墨形成线路图案。
7.进行钻孔：使用自动钻孔机，根据电路设计要求，在印刷油墨的空白处钻孔，形成电路板上元器件安装的孔位。
8.加热热点：为了提高焊接效果，还应在电路板上加热，使得元件焊接更加牢固。
9.焊接元器件：使用自动贴片机将元件精确地贴附在电路板上。
然后，将元器件与电路板焊接在一起。
10.进行功能测试：完成焊接后，对线路板进行功能测试，以确保产品的性能和质量。
11.过程检验和调试：对生产过程中的每个环节进行检验，以及对生产出的产品进行调试和测试，以确保线路板的质量和可靠性。
12.进行喷锡、包装等工序：对已经完成测试的线路板进行喷锡等镀处理，以确保线路板的稳定性和耐久性。
然后，根据客户需求，进行包装和标识。
pcb生产流程
pcb生产流程
PCB生产流程通常包括以下几个步骤：
1. 原材料准备：准备所需的原材料，包括基板、铜箔、电阻、电容、芯片等。
2. 图纸设计：根据产品需求绘制PCB的布局图和电路图，确定布线规则和元器件位置。
3. 印制电路板制作：通过化学反应将电路图上的线路、焊盘等传输到基板上，形成印刷电路板（PCB）。
4. 光刻制作：利用光刻技术将电路图转移到铜箔上，形成铜箔电路。
5. 电镀：在铜箔上涂上一层保护膜，然后通过电解核实，将金属覆盖在铜箔上，增加导电性。
6. 电路板组装：将元器件按照电路图的布局要求分布在PCB板上，并通过焊接技术将它们固定在板上。
7. 焊接：通过波峰焊或热风烙铁等方式将元器件与PCB板焊接在一起。
8. 焊接检测：检测焊接质量和电气性能，包括引脚连接、电压、电流等。
9. 硅胶封装：保护元器件免受外部环境的干扰和损害，提高产品的稳定性和可靠性。
10. 测试：测试装配好的电路板的功能和性能是否满足设计要求。
11. 包装：将测试合格的电路板进行包装，包括静电包装、箱装等。
12. 质量控制：对成品进行质量检验，确保产品质量符合要求。
以上是一般的PCB生产流程，具体的流程可能根据产品的不同有所差异。
pcb生产流程和所使用的设备
PCB生产流程和所使用的设备1. PCB生产流程PCB（Printed Circuit Board，印刷电路板）生产是电子产品制造中的重要环节，在PCB生产过程中，需通过多道工序来完成对PCB的制作。
以下是PCB生产的一般流程：1.1 原材料准备•购买基材：通常选择玻璃纤维布覆铜箔板作为PCB的基材。
•制作覆铜膜：通过覆铜机将铜箔覆盖在基材上，形成覆铜膜。
1.2 集成电路布局设计•使用EDA软件进行电路设计：根据电子产品的要求，利用专业的EDA软件进行电路布局设计。
1.3 打样•制作生产工艺：根据设计好的电路板图，制作出产品的生产工艺流程。
•打样：根据生产工艺流程制作出少量的样品进行测试和验证。
1.4 印制电路板制作•印制内层电路：通过干膜光刻机，将图形透镜上灯光照射在覆铜膜上，然后用化学蚀刻的方法将覆铜膜除去，形成内层电路。
•涂覆引线保护层：使用引线保护层剂涂覆在电路板上，保护内层电路。
•粘合：将内层电路堆叠起来，通过压合机粘合在一起。
•多层板压制：通过多层板压制机将堆叠好的内层电路板进行压制。
1.5 外层电路制作•色板制作：将需要印刷的电路图案通过光学曝光机将图案透过到色板上。
•喷涂抗蚀剂：将色板固定在电路板上，然后在电路板周围喷涂抗蚀剂，防止蚀刻剂进入电路板腐蚀内层电路。
•喷涂蚀刻剂：将蚀刻剂均匀喷涂在电路板上，使得未覆盖阻焊层的铜层被蚀刻掉。
•涂覆阻焊层：使用阻焊漆涂覆在电路板上，防止电路板被氧化。
1.6 终端生产工艺•沉金：通过金属表面处理流程将电路板的金属外层表面处理成金色。
•焊接：将元器件通过电子元器件焊接到电路板上。
•清洗：清洗电路板，去除生产过程中的残留物。
•绝缘处理：对电路板进行绝缘处理，确保电路板的绝缘性能。
2. 所使用的设备在PCB生产流程中，需要使用各种设备来完成不同的生产工序。
下面列举了一些常见的设备：•覆铜机：用于将铜箔覆铜膜覆盖在基材上。
•EDA软件：用于进行电路布局设计和电路图的编辑。
PCB制板全流程
PCB制板全流程PCB（Printed Circuit Board）制板是电子产品制造中重要的一环，它是连接各个电子元件的载体，实现电路的功能。
下面是一个关于PCB制板全流程的说明，包括设计、布局、制作和装配等过程。
第一步：PCB设计PCB设计是整个制板流程的第一步，它是根据电子产品的功能和要求进行的。
PCB设计需要用到设计软件，例如Altium Designer、Eagle等。
设计师首先要根据产品的功能要求进行电路原理图的设计，确定电路的连接方式和信号流动路径。
然后将原理图转换为PCB布局图，确定电路板的大小和形状，并将各个元件布置在布局图上。
最后，设计师进行连线的规划，确保各个元件之间能够顺利连接并满足电路的要求。
第二步：PCB布局PCB布局是指将设计好的布局图转换为具体的电路板布局，包括元件的位置和大小等。
布局过程中需要考虑到电路板的尺寸和形状，尽量减少元件之间的干扰和信号噪音。
在布局过程中，设计师还要考虑热量分布和散热等因素，确保电路板的稳定性和可靠性。
第三步：PCB绘制PCB绘制是将布局好的电路板图纸转换为具体可制作的PCB板。
这一过程通常通过自动化的电路板绘制机器实现。
通过绘图机器，将电路板上的布局转换为具体的导线路径和元件位置，并同时添加金属层、绝缘层和其他元件。
第四步：PCB制作PCB制作是将绘制好的电路板进行实际制造的过程。
通常这个过程包括以下几个步骤：1.剥离：将心电图覆盖在PCB板上的保护层去掉，暴露出导线轨迹。
2.钻孔：根据电路图中的孔洞位置，使用钻孔机精确地在PCB板上钻孔。
3.材料加工：将电路板上的材料进行精确切割，以适应电路板的尺寸和形状。
4.冲孔：根据需求，在电路板上冲压孔洞，以供电路连接和安装元件。
5.镀金：在电路板上的导线上涂覆一层金属，以提高导电性能和稳定性。
6.印刷：使用丝网印刷技术，将焊膏印刷到电路板上，以便焊接元件。
7.焊接：将电子元件焊接到电路板上，以完成电路连接。
PCB全流程讲解
PCB全流程讲解PCB（Printed Circuit Board）也称为印刷电路板，是一种用于连接电子元件的导线板，广泛应用于电子设备中。
接下来，将对PCB的全流程进行讲解。
一、原材料准备PCB的制造过程从准备原材料开始。
通常情况下，PCB的主要原材料包括电路板基材、铜箔、光敏胶和外层保护层等。
电路板基材通常是由玻璃纤维和环氧树脂组成的复合材料。
铜箔则作为基板表面的导电层。
光敏胶用于制作电路板上的图案，而外层保护层则用来保护电路板。
二、设计制作电路图在PCB制造的过程中，首先需要设计并制作电路图。
电路图是PCB的设计蓝图，用于确定电路上各个元件的连接关系。
通过电路图可以确定电路板上导线、连线、连接孔等的位置和形状。
三、PCB板模制作在进行PCB的制造过程中，需要利用所设计的电路图制作PCB板模。
首先，将电路图通过专业软件进行图像转化，然后使用光刻技术将电路图转移到铜箔上。
接下来，通过酸蚀等化学处理将不需要的铜箔腐蚀去除，形成所需的图案。
四、印刷线路层在PCB制造的过程中，需要在电路板基板上铺设一层薄薄的铜箔，以形成线路层。
该层通常由内层和外层两部分组成。
内层是通过将两片基板用铜箔连接在一起，然后通过酸蚀等方法将不需要的铜箔去除，形成所需的线路图案。
外层则通过类似的方法制作。
五、开孔在PCB制造过程中，为了实现电子元件的插入和连接，需要在电路板上开孔。
开孔一般通过机械钻孔或激光钻制作，孔径和孔距需要与电子元件的尺寸和规格相匹配。
六、喷镘制图喷镘制图是将光敏胶喷涂到PCB板上，并利用UV光照射将胶层固化，形成所需的图案。
通过此步骤，可以形成电路板上各个元件的图案，并形成电路板的最终形态。
七、焊接元件和测试在PCB板制造完成后，需要将所需的电子元件焊接到电路板上。
通常情况下，焊接过程包括表面贴装技术（SMT）和插件技术（PTH）。
焊接完成后，还需要进行电路板的测试，以确保元件的正常工作。
八、清洁和包装在所有的制造步骤完成后，还需要对PCB板进行清洁和包装。
印制电路板的制造流程
印制电路板的制造流程印制电路板（Printed Circuit Board，简称PCB）作为现代电子设备的核心组成部分之一，其制造流程经历了多个环节和机械操作。
下面我将详细介绍印制电路板的制造流程，以帮助您了解其过程。
1. 设计制图：首先，根据电路设计的要求，使用电子设计自动化软件绘制电路图。
电路图包括了元器件布局、线路连接、引脚分配等信息。
2. 制作印刷电路板：将设计图转换成物理印制电路板。
这个过程由以下几步组成：a. 基材选择：选择适合的基材，如玻璃纤维布覆铜板（FR-4）。
b. 清洁处理：对基材进行表面处理，去除污垢和氧化物。
c. 软板制造：将铜箔与基材层压在一起，使用高温和压力固化。
d. 图案制作：将设计图图案转移到铜箔的表面，通常通过化学腐蚀或物理蚀刻实现。
e. 钻孔：根据设计要求，在适当位置钻孔，以便安装元器件。
f. 电镀：通过电化学过程，在印刷电路板的金属表面形成薄膜，以增强电导性。
g. 焊盘制作：在需要焊接元器件的位置上，将铜箔镀上一层锡。
h. 色谱制图：在电路板上涂覆一层光敏膜。
i. 图形暴光：通过光照处理，使得光敏膜只在需要的区域保留。
j. 蚀刻：使用化学溶液，将光敏膜未覆盖的铜蚀刻掉。
k. 清洁：清洗掉蚀刻过程中产生的化学物质和残留物。
3. 元器件安装：将各种元器件，如电阻、电容、集成电路等，根据设计要求精确地安装到对应位置上。
这一过程可以通过机器自动化进行，也可以手工完成。
4. 焊接：根据设计要求，将元器件与印制电路板之间的连接通过焊接完成。
使用焊锡和热量，将元器件与印制电路板的焊盘连接。
5. 测试与质检：对已制造完成的印制电路板进行全面的功能测试和质量检查。
这涉及到电气性能测试、连通性测试、外观检查等。
6. 包装和交货：将通过测试和检查的印制电路板进行合适的包装，并准备交付给客户或下一阶段的生产。
这是印制电路板的制造流程的基本步骤。
每个步骤都需要精确、细致的操作，以确保电路板的高质量和稳定性。
pcb生产流程
pcb生产流程PCB（Printed Circuit Board）即印制电路板，是电子设备中常用的一种基础组件，用于连接和支持电子元件，并实现电子元件之间的电气连接。
PCB生产流程是将原始材料加工和组装成最终的印制电路板的过程。
下面将以简单的方式介绍PCB生产的基本流程。
1. 设计电路板图纸：首先，根据电子设备的需求，设计师需要制定电路板的图纸，确定电路板的层数、布线规则和布线路径等。
2. PCB图像制作：在设计电路板图纸之后，需要使用电子设计自动化（EDA）软件将电路图转化为PCB板图。
然后，将PCB板图导出为Gerber文件，用于PCB板图的制作。
3. PCB板材选择：根据电路板的具体要求，选择适合的PCB板材，如FR-4、铝基板等。
4. PCB板图制作：使用Gerber文件，利用光刻技术将电路板的图像制作在覆铜板上。
首先，在覆铜板上涂上感光胶，然后将Gerber文件通过光刻曝光的方式，将图像转移到覆铜板上。
5. 化学腐蚀：在完成PCB板图制作之后，需要进行化学腐蚀的步骤。
将覆铜板浸泡在含有腐蚀剂的溶液中，溶液会腐蚀掉除了电路图以外的覆铜板。
6. 丝网印刷：在完成化学腐蚀后，需要进行丝网印刷的步骤。
丝网印刷是将焊膏通过丝网印刷在PCB板上，用于焊接电子元件。
7. 元件贴装：在完成丝网印刷后，将电子元件通过自动贴装机精确地贴装在PCB板上，电子元件与PCB板上的焊膏形成电气连接。
8. 回流焊接：将贴装好的电子元件的焊膏通过回流焊接炉进行加热，使焊膏熔化，同时将电子元件固定在PCB板上。
9. 检验和测试：对焊接后的PCB板进行检验和测试，确保电子元件的焊接质量和电气连接的可靠性。
10. 包装和出货：在通过检验和测试之后，将PCB板进行包装，并准备出货。
当然，上述仅是PCB生产的主要流程，并不是详细的指导。
在实际生产中，还需要考虑到细节和特定的要求，如表面处理、钻孔、装配等。
但总体而言，以上介绍的是PCB生产的基本流程，可以帮助我们了解PCB的生产过程。
详细介绍pcb印制线路板(电路板)的制作流程ppt课件
.
31
三、钻孔(Drilling)
待钻孔
(Waiting For Drilling)
钻孔
(Drilling)
已钻孔
(Drilling Finished)
检孔
(Hole Checking)
.
32
四、沉铜+加厚镀(Plating-Through Hole)
已钻孔
(Finished Drilling)
二、压合(Lamination)
.
27
二、压合(Lamination)
内层板 (Inner Layer PCB)
黑化or粽化 (Black Oxide orBrown Oxide)
开半固化片 (Pre-preg Cutting)
开铜箔 (Copper Cutting)
层叠
(Lay-up)
清洗 (Cleaning)
.
17
二、压合(Lamination)
棕化處理
.
18
二、压合(Lamination)
棕化流程说明 通过水平化学生产线处理，在内层板铜面产生一种均匀，有良好
结合特性的有机金属层结构，使内层粘合前铜层表面粗化，增强内层 铜层和半固化片之间压板后粘合强度。
.
19
二、压合(Lamination)
内层板 (Inner Layer PCB)
.
11
一、内层图形(Inner Layer Pattern)
蝕刻液 （etchant）
.
12
一、内层图形(Inner Layer Pattern)
干膜/湿膜&显影&蚀刻流程说明 经磨板粗化后的内层铜板，经清洗干燥，辊涂湿膜/贴干膜干燥后，
PCB生产工艺流程
PCB生产工艺流程PCB（Printed Circuit Board），即印刷电路板，是一种用于连接和支持电子元件的电路板。
在电子制造业中，PCB生产工艺流程是非常重要的，决定了PCB的质量和可靠性。
下面将详细介绍PCB生产工艺流程。
1.原材料准备：2.毛胚制备：毛胚制备是PCB生产的核心步骤，包括蚀刻、覆铜、打孔等工艺。
（1）蚀刻：将覆铜层保护膜部分剥离，然后将空白部分蚀刻掉，形成电路板的形状和线路。
（2）覆铜：将覆铜液均匀涂布在基板表面，使得基板表面形成一层铜箔，用于导电。
（3）打孔：根据设计要求，在基板上打孔，以便进行电子元件的连接。
3.图案制作：图案制作是指将电路设计图案转移到PCB板上，包括图案制作光阻、曝光、显影等步骤。
（1）图案制作光阻：将光敏涂料（光阻剂）涂覆在PCB板上，然后通过加热或暴露于紫外线下，使涂层固化。
（2）曝光：将电路设计图案通过连续曝光到光阻层上，形成与电路板设计图案相同的光刻图案。
（3）显影：用显影剂去除未固化的光刻图案。
4.蚀刻：蚀刻是将未被光刻图案遮蔽的铜箔部分蚀刻掉，形成电路板的导线和连接孔。
5.镀金：镀金是为了提高PCB板的导电性和耐腐蚀性，使得PCB板更加稳定和可靠。
常用的镀金方法有化学镀金、电镀镀金和电镀锡等。
6.排钻：排钻是用机器将电路板上的孔进行排列和钻孔，以便电子元件的安装和焊接。
7.焊盘沉镀：焊盘沉镀是为了提高焊接连接性能，保证电子元件的焊接质量。
通常采用热浸镀锡或喷锡等方法。
8.控制板外层：将两块PCB板层叠在一起，通过压力和温度将其压合在一起。
9.修边：通过机器将PCB板修边成所需的形状和尺寸。
10.印刷标识：11.成品检验：对PCB板进行检验，包括外观检查、尺寸检查、电气性能测试等。
12.包装和出货：将通过检验的PCB板进行包装，并按照要求进行分拣和出货。
以上是PCB生产工艺的主要流程，每个步骤都需要严格控制和操作，以保证PCB板的质量和可靠性。
PCB生产流程介绍
PCB生产流程介绍PCB是印刷电路板的英文缩写，是一种用于电子元器件安装和电路连接的基板。
PCB的生产流程主要包括设计、制版、印刷、贴装和测试等几个阶段。
1.设计阶段：PCB的设计是整个生产流程的第一步。
设计师根据电路原理图和布局要求，在计算机辅助设计软件中完成电路板的布局和布线。
2.制版阶段：制版是将电路板的布局图转换为实际可用的制作光刻版。
这个阶段的主要工作是使用光刻设备将电路板的图案印制在覆铜板上，并用化学物质将不需要的铜材料蚀刻掉。
3.印刷阶段：在印刷阶段，印刷电路板上的图案将通过将特殊的导电油墨印刷到覆铜板上来形成印刷电路。
这个阶段的主要工作是使用印刷设备将导电油墨印刷到覆铜板上，并通过热风或紫外线照射使导电油墨固化。
4.贴装阶段：在贴装阶段，通过自动贴装机将电子元器件粘贴到已制成的印刷电路板上。
贴装的元器件包括芯片、电阻、电容等。
在贴装之前，需要进一步检查印刷电路板是否有缺陷，例如短路、断路等。
5.焊接阶段：在焊接阶段，通过波峰焊接机将贴装完成的电子元器件与印刷电路板焊接在一起。
焊接的方法通常有浸锡法和无铅焊接法两种。
焊接完成后，需要进行视觉检测和电气性能测试，以确保焊接的质量和可靠性。
6.测试阶段：在测试阶段，对已制成的印刷电路板进行电气性能测试，以确保其功能正常。
测试方法包括功能测试、电气测试和可靠性测试等。
7.包装阶段：以上是PCB的主要生产流程介绍。
每个阶段都需要严格的操作和控制，以确保PCB的质量和性能。
同时，随着科技的进步，PCB的生产流程也在不断发展和改进，以满足日益复杂的电子产品需求。
PCB加工生产的流程
PCB加工生产的流程PCB（Printed Circuit Board，印刷电路板）加工生产的流程一般包括以下几个主要步骤：设计、布局、制造、组装和测试。
1.设计：PCB加工的第一步是设计电路原理图和PCB布局。
在此阶段，设计师使用CAD软件创建电路原理图，并将其转化为PCB布局。
选择布局时需要考虑电子元件的放置、连接方式以及电子元件之间的电路连接路径。
2.布局：在布局阶段，设计师会将电子元件放置在PCB上，根据电路原理图要求进行布线。
布局的目标是确保元件之间的路径尽可能短，减少信号干扰。
此外，还需要注意元件之间的间距和PCB的尺寸。
3.制造：制造PCB的过程通常包括以下几个步骤：a.原料准备：选择适合的基板材料，如玻璃纤维、陶瓷等，并裁剪成所需的尺寸。
b.在基板上涂覆铜箔：在基板上涂覆一层铜箔，通常通过热压或化学沉积的方式进行。
c.光刻：将电路图案通过光刻技术转移到铜箔表面。
首先，在铜箔上涂敷感光胶，然后使用光刻机将电路图案转移到感光胶上。
d.蚀刻：通过化学反应将未涂覆感光胶的铜箔部分蚀刻掉。
这样，只有电路图案上有感光胶的地方保留下来。
e.钻孔：使用数控钻床在PCB上钻孔，以便安装电子元件。
f.电镀：通过电化学方法，在已蚀刻的铜箔上电镀一层保护性金属，如金或锡。
g.切割：将整个板子分割成所需的尺寸。
4.组装：组装阶段将电子元件安装到PCB上。
这需要采用适当的技术和设备将元件焊接到PCB上。
常用的技术有手工焊接、表面贴装技术（SMT）和波峰焊接。
5.测试：在PCB加工的最后阶段，需要对电路板进行功能测试和质量检查，以确保电子元件正确安装且电路功能正常。
常见的测试方法包括电气测试、X光检测和功能测试。
总之，PCB加工生产的流程是一个复杂的过程，需要进行设计、布局、制造、组装和测试等多个环节。
每个环节都需要细致的操作和质量控制，以确保最终制造出的PCB质量可靠、功能稳定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
12
Drilling Flow Chart
钻孔
铝盖板 钻头 垫板
13
四、PCB各制程简介
一次铜 目的：双面板完成钻孔后即进行镀通孔(Plated
Through Hole,PTH)步骤，其目的是使 孔壁上之非导体部分之树脂及玻璃纤维 束进行金属化(metalization),以进行 后来之电镀铜制程，完成足够导电及焊 接之金属孔壁。PTH金属化后，立即进 行电镀铜制程，其目的是镀上200-500 微英寸以保护仅有20-40微英寸厚的化 学铜被后制程破坏而造成孔破（Voi1d4 ).
压合 目的：将铜箔（Copper)、胶片（Prepreg)与
氧化处理（Oxidation)后的内层线路 板压合成多层板。 原理：热固型树脂在高温、高压下反应，将 铜箔（Copper)、玻璃布（Glass fiber) 与基板（Laminate)黏结在一起。 主要原物料：基板(Laminate)、铜箔（Copper)
主要原物料：干膜(Dry film)
17
Out-layer DF Flow Chart 前处理 压膜 曝光 显影
18
四、PCB各制程简介
二次铜 目的：此制程或称线路电镀（Pattern Plating)
有别于全板电镀（Panel Plating) 原理：电镀
主要原物料：铜球
19
Patten plating & Etching Flow Chart
文字 金手指 喷锡 点塞
金手指 喷锡 点塞 文字
点塞 文字 化金
文字 喷锡
喷锡 文字
文字
5
三、PCB生产流程
成型 电测 成品检验 包装 护铜 成品检验 包装
6
四、PCB制程简介
内层 目的：传统的双面板无法安置越来越多的零
组件以及所衍生出来的大量线路，而 板面又越来越趋向于小型化，因此有 了将部分线路转移至里层的要求，就 产生了内层线路的制作。 原理：影像转移
1936年产生早期PCB制作技术
目前主要使用影像转移（光\化学）技术 生产
2
二、PCB的用途
作为不同电子元件彼此相互连接，进行 工作的基地
具有连通及传送信号的作用
3
三、PCB生产流程
发料
多层板流程
内层
检测
蚀薄铜 压合
棕化 叠合
钻孔
一次铜 外层
双（单）面板流程
4
三、PCB生产流程
二次铜 外层检修 防焊
四、PCB各制程简介
原理：电镀 主要原物料：铜球
15
Panel plating Flow Chart 前处理 Desmear
PTH Panel plating
PTH 一次铜
16
四、PCB各制程简介
外层 目的：经钻孔及通孔电镀后，内外层已
连通，本制程之作用为制作外层 线路，以达电性的完整。 原理：影像转移
原理：影像转移 主要原物料：油墨
22
Sold mask Flow Chart 前处理 涂布印刷 预烘烤 曝光 显影 烘烤
S/M
23
四、PCB各制程简介
印文字 目的：利于维修和识别 原理：印刷及烘烤 主要原物料：文字油墨
24
பைடு நூலகம்
Screen Printing Flow Chart 印一面文字
Profile O/S Testing & Visual Inspection 100%
Package
DRT Team SPC Control Process Control System IPQC Monitor MSA FMEA
1
一、PCB的发展
1903年出现石蜡纸夹条状金属箔应用于 电话交换系统做连接基地（PCB雏形）
主要原物料：干膜（Dry film)
7
Inner-layer DF Flow Chart
前处理
Copper foil Laminate
压膜
Etch photo resist (Dry-Film)
曝光
Art work
光能量
8
Inner-layer DES Flow Chart 显影
蚀刻 去膜
9
四、PCB各制程简介
文字 S/M
烘烤
印另一面文字
文 字
25
四、PCB各制程简介
化学镍金 目的：1.平坦的焊接面
2.优越的导电性、抗氧化性 原理：置换反应
主要原物料：金盐
26
四、PCB各制程简介
喷锡 目的：1.保护铜表面
2.提供后续装配制程的良好焊接 基地
原理：化学反应
主要原物料：锡铅棒
27
四、PCB各制程简介
胶片(Prepreg)
10
MLB Flow Chart
黑化
预叠板及叠板
压合
Layer 1 Layer 2 Layer 3 Layer 4 Layer 5 Layer 6
压合机热板 叠合用之钢板 压力
11
四、PCB各制程简介
钻孔 目的：1.将双面板或多层板所需不同层次的
线路进行导通。 2.提供Tooling孔 原理：机钻；镭射烧孔；感光成孔
Material Issue Inner Layer image transfer
AOI 100% Lamination
Drill Desmear & PTH
Panel Plating Out Layer Image Transfer Pattern Plating & Etching
AOI 100% Solder Resist Metal Finger G/F + HAL Legend Printing
Quality Control System
Quality Assurance Gate
IQC
L/A L/A L/A
L/A IPQC Audit
L/A
L/A L/A L/A L/A L/A OQC
Manufacturing Process Quality Control & Audit System
ENTEK 目的：1.抗氧化性
2.低廉的成本 原理：金属有机化合物与金属离子间的
化学键作用力 主要原物料：护铜剂
28
Surface treatment Flow Chart
二次铜电镀 镀锡铅
干膜 锡铅 二次铜
去膜
蚀铜
剥锡 20
四、PCB各制程简介
防焊 目的：
A.防焊： 防止波焊时造成的短路，并节省焊锡 之用量
B.护板：防止线路被湿气、各种电解质及外来 的机械力所伤害
C.绝缘：由于板子愈来愈小，线路间距愈来愈 窄，所以对防焊漆绝缘性质的要求提
高
21
四、PCB各制程简介
