【CN110016290A】一种常温快速反应型非固化橡胶沥青防水涂料及其应用【专利】
非固化橡胶沥青防水涂料及其施工应用特点

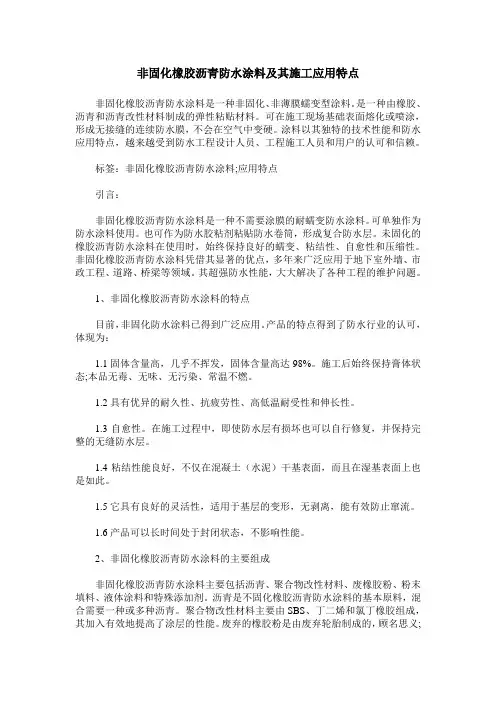

非固化橡胶沥青防水涂料及其施工应用特点非固化橡胶沥青防水涂料是一种非固化、非薄膜蠕变型涂料。
是一种由橡胶、沥青和沥青改性材料制成的弹性粘贴材料。
可在施工现场基础表面熔化或喷涂，形成无接缝的连续防水膜，不会在空气中变硬。
涂料以其独特的技术性能和防水应用特点，越来越受到防水工程设计人员、工程施工人员和用户的认可和信赖。
标签：非固化橡胶沥青防水涂料;应用特点引言：非固化橡胶沥青防水涂料是一种不需要涂膜的耐蠕变防水涂料。
可单独作为防水涂料使用。
也可作为防水胶粘剂粘贴防水卷筒，形成复合防水层。
未固化的橡胶沥青防水涂料在使用时，始终保持良好的蠕变、粘结性、自愈性和压缩性。
非固化橡胶沥青防水涂料凭借其显著的优点，多年来广泛应用于地下室外墙、市政工程、道路、桥梁等领域。
其超强防水性能，大大解决了各种工程的维护问题。
1、非固化橡胶沥青防水涂料的特点目前，非固化防水涂料已得到广泛应用。
产品的特点得到了防水行业的认可，体现为：1.1固体含量高，几乎不挥发，固体含量高达98%。
施工后始终保持膏体状态;本品无毒、无味、无污染、常温不燃。
1.2具有优异的耐久性、抗疲劳性、高低温耐受性和伸长性。
1.3自愈性。
在施工过程中，即使防水层有损坏也可以自行修复，并保持完整的无缝防水层。
1.4粘结性能良好，不仅在混凝土（水泥）干基表面，而且在湿基表面上也是如此。
1.5它具有良好的灵活性，适用于基层的变形，无剥离，能有效防止窜流。
1.6产品可以长时间处于封闭状态，不影响性能。
2、非固化橡胶沥青防水涂料的主要组成非固化橡胶沥青防水涂料主要包括沥青、聚合物改性材料、废橡胶粉、粉末填料、液体涂料和特殊添加剂。
沥青是不固化橡胶沥青防水涂料的基本原料，混合需要一种或多种沥青。
聚合物改性材料主要由SBS、丁二烯和氯丁橡胶组成，其加入有效地提高了涂层的性能。
废弃的橡胶粉是由废弃轮胎制成的，顾名思义;粉末填料一方面可以降低产品研发的成本，另一方面可以优化产品的力学性能。
非固化橡胶沥青及其应用
公路沥青路面水损坏的有效预防和治理措施工民建领域防水技术的革新非固化橡胶沥青防水材料及其应用一种非固化橡胶沥青防水材料，以重交道路沥青为载体，以优选的破碎回收载重斜交轮胎胎顶胶粉/高分子聚合物及多种耦合剂构成。
该防水材料源自橡胶沥青，根据使用部位的不同，品质较现有通用规范的橡胶沥青大幅度改进和提升（有关橡胶沥青专有资料将在后续专题介绍）。
本系列非固化橡胶沥青防水材料具备如下特性：（1）对结构变形的适应性强：非固化橡胶沥青材料本身具有优越的延展性能和粘结性，能够适应路面基层变形开裂及构造物、特殊部位的复杂形变，不会因结构变形导致防水层破损。
（2）柔韧性好，粘结力强，自愈性好：可在潮湿基面施工，且能与任何异物粘结；延伸率高，适于基层变形；施工时即使出现防水层破损也能自行修复，维持完整的防水层。
耐久性好，粘结力强，永不固化。
固化物含量大于99%。
在工民建领域，与卷材一起形成复合防水层时，非固化橡胶沥青可以吸收全部变形应力，防水卷材几乎不受力的作用确保整个复合防水层长期保持完整性。
根据JC/T 2216-2014推荐的试验方法对本系列产品进行大量试验，其性能符合《非固化橡胶沥青防水涂料》通用技术要求，在公路建设和养护领域，非固化橡胶沥青防水材料源自橡胶沥青，用于碎石封层施工其性能较常规的SBS改性沥青和胶粉沥青有较大程度地提高，具体表现在如下几个方面：（1）较高的软化点（不低于70℃）较好的低温延度（5℃延度不低于15cm）赋予材料极好的抵抗高低温病害能力，根据使用区域及防水适用范围的不同针入度40~60（0.1mm）可调，确保材料与附着物的粘结性/破损自愈性和抵抗变形能力。
（2）非固化橡胶沥青用于新建路面防水层施工（下封层/中置封层）是国际公认的优选施工措施，能够抵抗基层变形/裂缝向路面反射，抵御地表水对基层的侵蚀。
依照交通部部颁标准JTJ052-2000《公路工程沥青混合料试验规程》对非固化该系列橡胶沥青防水材料进行了大量性能检测，结果完全符合现行行业和区域有关橡胶沥青技术规范。
非固化橡胶沥青防水涂料产品研发与工程应用

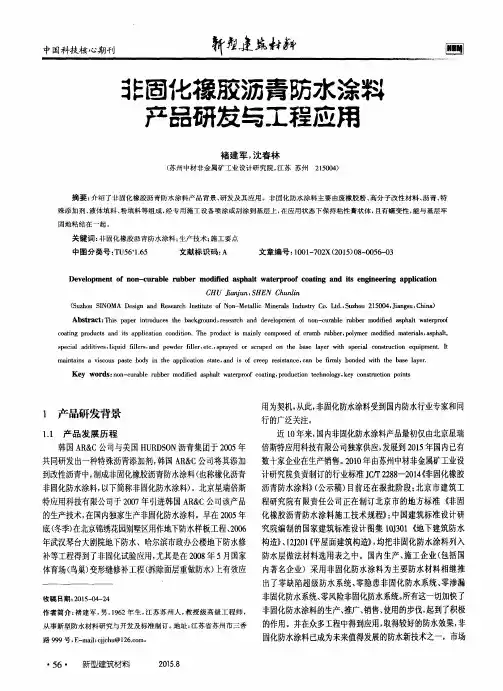

建筑变形缝、结构缺陷处形成渗漏隐患。一般防水材料能够满 量高达 ９８％以上。施工后始终保持原有的膏状体状态；常温
足常规的防水要求，但极易发生变形的特殊部位对防水材料 下无毒、无味、无污染且不燃；（２）具有优越 的耐久性、耐疲
殊添加剂 、液体填料、粉填料等组成，经专用 施工设备喷涂或刮涂到基层上 ，在应用状态下保持粘性膏状体，且有蠕变性 ，能与基层牢
固 地 粘 结 在 一 起 。
关 键 词 ：非固化橡胶沥青防水涂料 ：生产技术 ；施工要点
中图分类号 ：ＴＵ５６＋１．６５
文 献 标 识 码 ：Ａ
பைடு நூலகம்文 章 编 号 ：１００１—７０２Ｘ（２０１５）０８—００５６—０３
Ｄｅｖｅｌｏｐｍ ｅｎｔ ｏｆ ｎｏｎ－－ｃｕｒａｂｌｅ ｒｕｂｂｅｒ ｍｏｄｉｆｉｅｄ ａｓｐｈａｌｔ ｗａｔｅｒｐｒｏｏｆ ｃｏａｔｉｎｇ ａｎｄ ｉｔｓ ｅｎｇｉｎｅｅｒｉｎｇ ａｐｐｌｉｃａｔｉｏｎ
ＣＨＵ Ｊｉａｎｊｕｎ，ＳＨＥＮ Ｃｈｕｎｌｉｎ
（Ｓｕｚｈｏｕ ＳＩＮＯＭＡ Ｄｅｓｉｇｎ ａｎｄ Ｒｅｓｅａｒｃｈ Ｉｎｓｔｉｔｕｔｅ ｏｆ Ｎｏｎ－Ｍ ｅｔａｌｌｉｃ Ｍｉｎｅｒａｌｓ Ｉｎｄｕｓｔｒｙ Ｃｏ．Ｌｔｄ．，Ｓｕｚｈｏｕ ２１５００４，Ｊｉａｎｇｓｕ，Ｃｈｉｎａ） Ａｂｓｔｒａｃｔ：Ｔｈｉｓ ｐａｐｅｒ ｉｎｔｒｏｄｕｃｅｓ ｔｈｅ ｂａｃｋｇｒｏｕｎｄ，ｒｅｓｅａｒｃｈ ａｎｄ ｄｅｖｅｌｏｐｍｅｎｔ ｏｆ ｎｏｎ—ｃｕｒａｂｌｅ ｒｕｂｂｅｒ ｍｏｄｉｆ ｉｅｄ ａｓｐｈａ ｌｔ ｗａｔｅｒｐｒｏｏｆ ｃｏａｔｉｎｇ ｐｒｏｄｕｃｔｓ ａｎｄ ｉｔｓ ａｐｐｌｉｃａｔｉｏｎ ｃｏｎｄｉｔｉｏｎ．Ｔｈｅ ｐｒｏｄｕｃｔ ｉｓ ｍａｉｎｌｙ ｃｏｍｐｏｓｅｄ ｏｆ ｃｒｕｍｂ ｒｕｂｂｅｒ，ｐｏｌｙｍｅｒ ｍｏｄｉｆｉｅｄ ｍａｔｅｒｉａｌｓ，ａｓｐｈａｌｔ， ｓｐｅｃｉａ ｌ ａｄｄｉｔｉｖｅｓ，ｌｉｑｕｉｄ ｆｉｌｌｅｒｓ，ａｎｄ ｐｏｗｄｅｒ ｆｉｌｌｅｒ，ｅｔｃ．，ｓｐｒａｙｅｄ ｏｒ ｓｃｒａｐｅｄ ｏｎ ｔｈｅ ｂａｓ ｅ ｌａｙｅｒ ｗｉｔｌｌ ｓｐｅｃｉａｌ ｃｏｎｓｔｒｕｃｔｉｏｎ ｅｑｕｉｐｍｅｎｔ． Ｉｔ ｍａｉｎｔａｉｎｓ ａ ｖｉｓｃｏｕｓ ｐａｓｔｅ ｂｏｄｙ ｉｎ ｔｈｅ ａｐｐｌｉｃａｔｉｏｎ ｓｔａｔｅ，ａｎｄ ｉｓ ｏｆ ｃｒｅｅｐ ｒｅｓｉｓｔａｎｃｅ，ｃａｎ ｂｅ ｆｉｒｍｌｙ ｂｏｎｄｅｄ ｗｉｔｈ ｔｈｅ ｂａｓｅ ｌａｙｅｒ． Ｋ ｅｙ ｗｏｒｄｓ：ｎｏｎ－ｃｕｒａｂｌｅ ｒｕ ｂｂｅｒ ｍｏｄｉｆｉｅｄ ａｓｐｈａｌｔ ｗａｔｅｒｐｒｏｏｆ ｃｏａｔｉｎｇ，ｐｒｏｄｕｃｔｉｏｎ ｔｅｃｈｎｏｌｏｇｙ，ｋｅｙ ｃｏｎｓｔｒｕｃｔｉｏｎ ｐｏｉｎｔｓ
非固化橡胶沥青防水涂料简介及施工工艺

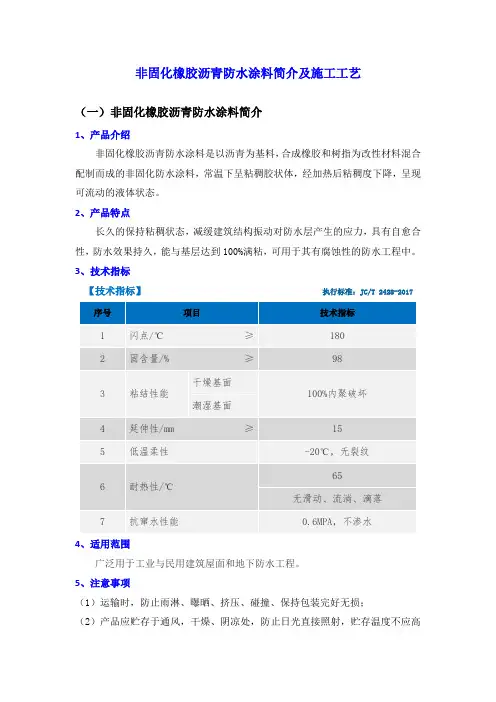

非固化橡胶沥青防水涂料简介及施工工艺（一）非固化橡胶沥青防水涂料简介1、产品介绍非固化橡胶沥青防水涂料是以沥青为基料，合成橡胶和树指为改性材料混合配制而成的非固化防水涂料，常温下呈粘稠胶状体，经加热后粘稠度下降，呈现可流动的液体状态。
2、产品特点长久的保持粘稠状态，减缓建筑结构振动对防水层产生的应力，具有自愈合性，防水效果持久，能与基层达到100%满粘，可用于其有腐蚀性的防水工程中。
3、技术指标4、适用范围广泛用于工业与民用建筑屋面和地下防水工程。
5、注意事项（1）运输时，防止雨淋、曝晒、挤压、碰撞、保持包装完好无损；（2）产品应贮存于通风，干燥、阴凉处，防止日光直接照射，贮存温度不应高于40℃；（3）涂料熔融后应尽快用完，以防冷却成胰硬化影响施工及涂膜防水层质量；（4)涂料涂刮完毕后，应及时进行防护层施工，禁止防水层尚未干燥的情况下任意踩踏，避免产生孔洞而发生渗漏现象；（5）热熔涂料熔化时应注意电源和火源的控制和切断；（6）伸出基层的管道、设备或预埋件等，应在涂料施工前安装完毕及密封加强。
施工完毕不得在其上面凿孔打洞或有重物冲击。
（二）非固化橡胶沥青防水涂料施工工艺1、施工工艺流程基层清理→涂刷基层处理剂→热熔非固化橡胶沥青防水涂料→涂刷非固化橡胶沥青防水涂料→下一道工序2、施工操作要点（1）基层清理➢基层应处理平整、坚实，选用合适的工具将基层清扫干净，基层表面不得有浮尘、杂物，不得有突出尖锐物，油污必须清除干净。
（2）涂刷基层处理剂➢用长柄滚刷将基层处理剂涂刷在已处理好的基层表面，并且要涂刷均匀，不得漏刷或露底。
基层处理剂涂刷完毕，达到干燥程度（一般以不粘手为准）方可进行下道卷材施工。
➢机械喷涂时应均匀一致，基层处理剂应满涂，不得有漏涂，喷嘴距离施工基层300~500mm范围，施工移动速度控制在0.3m~0.5m/s。
（3）非固化防水涂料喷涂或刮涂施工➢涂料加热：采用专用加热设备、脱桶器将非固化涂料加热融化，约15-20分钟（根据环境温度不同，材料的融化时间不同）将材料进行融化成液体。
非固化橡胶沥青防水涂料的应用分析
Value Engineering0引言随着我国建筑市场的迅猛发展，建筑工程防水材料和防水技术也在不断创新和发展，对建筑工程防水防渗漏技术的要求也越来越高。
目前市场上防水卷材种类繁多，但是不可避免的都存在一些缺陷，于是非固化沥青防水涂料逐渐走进人们的视野且迅速发展，图集10J301《地下建筑防水构造》及12J201《平屋面建筑构造》均把该涂料列入防水层常用材料选用表之中[1、2]，近年来已逐渐取代传统防水材料，成为防水工程的发展主流。
与传统的防水材料相比，非固化橡胶沥青防水涂料自愈性好、粘结性强、适用性强、且兼顾经济环保等优点，与其他类别的卷材相容性高，能够更好地保证建筑防水要求的标准，具有良好的实践应用价值与推广价值。
针对非固化橡胶沥青防水涂料在实际工程种的应用，相关标准规范也在不断的完善[3]，北京及山东均制定了相关地方标准[4、5]；国内生产、施工企业也在不断研究该产品的生产及施工技术，相继推出了非固化防水系统，并在众多工程中得到应用，取得较好的防水效果[6]。
虽然非固化橡胶沥青防水涂料具有诸多优点，但其性能往往单一，不宜单独使用，往往需要结合其他卷材来弥补其性能上的缺陷，两种材料可靠粘结，具有良好的防水性能，保证施工质量。
防水材料的价值体现最终落脚点都是工程应用，综合性能表现良好的防水材料及施工工艺势必会成为未来防水工程中的基石。
1常用防水材料的特点1.1SBS 沥青卷材耐高温和低温柔性较好，使用广泛，适合寒冷和高温地区也能保证良好的防水性能；原材料来源广泛，价格低廉，能满足不同厚度材料的要求；沥青为主要材料，后期收缩比高分子卷材小，不容易出现拉裂卷材现象。
一般适用于建筑的平屋面、地下室顶板，宜双层施工，不适用于坡度较大的屋面。
但是存在材料搭接不牢靠，导致渗漏隐患，一旦出现潮湿或积水现象，就会导致空鼓、窜水。
1.2聚氨酯涂料弹性较好，延伸能力大，能适应一定的基层变形；温度适应性好（-30~150℃）；双组份施工，配合比要严格控制；一般适用于非暴露式的屋面、地下室顶板和侧墙；但是涂料中含有挥发性溶剂，含苯有毒性，施工时产生有害气体，对环境及施工人员健康有一定的危害，耐紫外线、耐老化性能差，且价格昂贵，经济性差。
非固化橡胶沥青防水在建筑工程中的应用研究
非固化橡胶沥青防水在建筑工程中的应用研究摘要本文阐述了产品研发以及非固化橡胶沥青防水涂料的介绍、非固化橡胶沥青防水涂料的施工应用特点及非固化橡胶沥青防水涂料在施工中的应用。
关键词非固化橡胶沥青防水；建筑工程；应用前言非固化橡胶沥青防水涂料是一种不需要成膜的具有蠕变性的防水涂料，它可以被单独地作为涂层防水来使用，还可以作为防水粘剂粘贴防水卷材来形成复合防水层。
非固化橡胶沥青防水涂料在被投入使用的开始到结束，都会一直保持着良好的蠕变性、黏结性、自愈性以及压缩性。
依托其显著的优势，非固化橡胶沥青防水涂料多年来一直被广泛应用于地下室外墙、市政工程以及道路橋梁等领域，其超强的防水性极大地解决了各项工程的养护难题。
1 产品研发以下主要从非固化橡胶沥青防水涂料的产品组成、产品特点以及生产技术三个方面来简要介绍产品的研发工作：1.1 产品组成非固化橡胶沥青防水涂料中主要包括沥青、高分子改性材料、废橡胶粉、粉填料、液体涂料以及特殊添加剂等成分。
沥青是非固化橡胶沥青防水涂料的基本原料，需采用一种或者多种沥青来进行复配；高分子改性材料主要是由SBS、丁苯以及氯丁复配而成的，它的添加有效地改善了涂料的产品性能；废橡胶粉顾名思义是由废弃的轮胎制成的；粉填料一方面可以减少产品的研发成本，另一方面能够优化产品的机械性能；液体填料，一方面它是固体材料溶解混合的载体，另一方面它是调节非固化橡胶沥青防水涂料黏性程度的载体，用料选择时应该选择挥发物含量少、稠度小以及耐高低温性能好的液体填料；特殊添加剂虽然在产品中用量不多，但是其作用却是不容小觑的[1]。
1.2 产品特点（1）固含量高达99%以上，几乎没有任何的挥发物，在完成施工后可一直保持原有的膏体状不变，在常温状态下没有任何的毒性味道、污染而且不会燃烧；（2）具有良好的耐久性、耐疲劳性、耐高低温性以及延伸性；（3）自愈性，即使在施工阶段出现防水层破损等现象也可以自己完成修复工作，在保持稳定、完整无缝的防水层、防止防水层出水方面起到了很大的作用；（4）具有良好的黏结性能，可以在混凝土干基面上粘接，也可以在潮湿的基面上进行粘接，同时它还可以和玻璃、木材以及金属等各种基材进行粘接；（5）具有良好的柔性，当伸缩缝随着温度和振动发生变化时，它可以随着水流柔韧来移动，有效地防止了基层的变形，不用剥离就可以防止防水层出水；（6）即使在密闭的环境下产品也可以长时间储存，不会影响或改变它的使用性能[2]。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日 (21)申请号 201910197681.8
(22)申请日 2019.03.15
(71)申请人 河北宇阳泽丽防水材料有限公司
地址 065000 河北省廊坊市固安县工业园
区南区
(72)发明人 田继斌
(74)专利代理机构 石家庄领皓专利代理有限公
司 13130
代理人 张玉婵 薛琳
(51)Int.Cl.
C09D 195/00(2006.01)
C09D 175/08(2006.01)
C09D 191/00(2006.01)
C09D 11/04(2006.01)
C09D 11/06(2006.01)
C09D 11/08(2006.01)
(54)发明名称一种常温快速反应型非固化橡胶沥青防水涂料及其应用(57)摘要本发明属于防水涂料技术领域，提出了一种常温快速反应型非固化橡胶沥青防水涂料，包括A组分和B组分，A组分由异氰酸酯2～10份，聚醚多元醇10～30份，3-(2，3环氧丙氧)丙基甲基二乙氧基硅烷1～5份，氮化硼0.5～3份，山梨醇0.1～1份，石油沥青20～40份，增粘树脂10～20份，芳烃油10～20份，增塑剂10～20份，表面活性剂1～5份组成，B组分由端氨基聚醚2～30份，氨基扩链剂1～5份，石油沥青20～50份，芳烃油20～50份，表面活性剂1～5份，聚乙烯亚胺1.3～3.5份，催化剂0.1～0.5份，纳米高岭土0.5～2份组成，应用时，将A组分与B组分的质量比为1～3:1，使用时，将A组分和B组分混合后刮涂或喷涂施工。
通过上述技术方案，解决了现有技术中非固化橡胶沥青防水涂料对基材的粘结性差、剥离强度不
高的问题。
权利要求书1页 说明书8页CN 110016290 A 2019.07.16
C N 110016290
A
权 利 要 求 书1/1页CN 110016290 A
1.一种常温快速反应型非固化橡胶沥青防水涂料，其特征在于，包括A组分和B组分，
所述A组分由以下重量百分比的组分组成：
异氰酸酯2～10份，聚醚多元醇10～30份，3-(2，3环氧丙氧)丙基甲基二乙氧基硅烷1～5份，氮化硼0.5～3份，山梨醇0.1～1份，石油沥青20～40份，增粘树脂10～20份，芳烃油10～20份，增塑剂10～20份，表面活性剂1～5份，
所述B组分由以下重量百分比的组分组成：
端氨基聚醚2～30份，氨基扩链剂1～5份，石油沥青20～50份，芳烃油20～50份，表面活性剂1～5份，聚乙烯亚胺1.3～3.5份，催化剂0.1～0.5份，纳米高岭土0.5～2份，所述A组分与所述B组分的质量比为1～3:1。
2.根据权利要求1所述的一种常温快速反应型非固化橡胶沥青防水涂料，其特征在于，
所述A组分由以下重量百分比的组分组成：
异氰酸酯5份，聚醚多元醇25份，3-(2，3环氧丙氧)丙基甲基二乙氧基硅烷2份，氮化硼1.5份，山梨醇0.5份，石油沥青23份，增粘树脂14份，芳烃油15份，增塑剂12份，表面活性剂2份，
所述B组分由以下重量百分比的组分组成：
端氨基聚醚10份，氨基扩链剂2份，石油沥青38.5份，芳烃油42.7份，表面活性剂3份，聚乙烯亚胺2.4份，催化剂0.3份，纳米高岭土1.5份，
所述A组分与所述B组分的质量比为1.5:1。
3.根据权利要求1所述的一种常温快速反应型非固化橡胶沥青防水涂料，其特征在于，所述异氰酸酯为甲苯二异氰酸酯、二苯基甲烷二异氰酸酯、六亚甲基二异氰酸酯、异佛尔酮二异氰酸酯、二环己基甲烷二异氰酸酯中的一种或多种。
4.根据权利要求1所述的一种常温快速反应型非固化橡胶沥青防水涂料，其特征在于，所述聚醚多元醇为聚醚二元醇，分子量为2000～8000，所述石油沥青为90#或100#石油沥青，所述增粘树脂为液体萜烯树脂。
5.根据权利要求1所述的一种常温快速反应型非固化橡胶沥青防水涂料，其特征在于，所述增塑剂为邻苯二甲酸酯类增塑剂，所述表面活性剂有以下结构CH3-(C n H2n)-COOR，其中n≥8。
6.根据权利要求1所述的一种常温快速反应型非固化橡胶沥青防水涂料，其特征在于，所述端氨基聚醚为端氨基聚醚D2000或端氨基聚醚T5000。
7.根据权利要求1所述的一种常温快速反应型非固化橡胶沥青防水涂料，其特征在于，所述氨基扩链剂为扩链剂E100或扩链剂E300。
8.根据权利要求1所述的一种常温快速反应型非固化橡胶沥青防水涂料，其特征在于，所述催化剂为稀土金属催化剂。
9.一种常温快速反应型非固化橡胶沥青防水涂料的应用，其特征在于，将权利要求1～8任意一项所述的A组分和B组分混合均匀后刮涂或喷涂施工。
10.根据权利要求9所述的一种常温快速反应型非固化橡胶沥青防水涂料的应用，其特征在于，所述刮涂或喷涂施工在常温下进行。
2。
