水电站智能监测系统组成

水电站智能监测系统组成

水电站智能监测系统主要由下面组成:
1.无人值守远程监控系统
1)水库大坝管理(1)通过视频监控系统可监测水库蓄水水位情况。

(2)操作人员在使用控制系统操作闸门时,可通过视频监控系统监视闸门和水流情况。

(3)在某些环境下,如水库的溢洪道等地方,大部分时间属于无人值守状态,需要设置监控摄像机实时监控。

(4)监测水库、坝区的周边环境。

2)设备监控对站区重要室内设备:水轮机室、水车室、GIS室、母线廊道、发电机层、蝶阀层、技术供水室、电气层、开关室、尾水廊道等进行监控;对站区重要室外设备:主变压器、副厂房、避雷器群、断路器、接地刀闸等进行监控;监控应达到以下效果:清楚地监视场地内的人员活动情况、清楚地看见发电或其他室外设备的具体运行状况;可以清楚地看见人员、设备情况,看见仪表盘上的读数。

3)安全防范保障水电站空间范围内的建筑、设备的安全起到防盗、防火的作用。

在围墙、大门等处通过摄像、微波、红外探头以防止非法闯入;
在建筑物门窗安装报警探头如门磁、红外、玻璃破碎探测器等,并在重点部位安装摄像机进行24小时不间断视频监控,实现报警联动录像的作用。

2.大坝安全实时监测系统
大坝安全监测系统通常包括变形、渗漏、渗压、应力应变、温度等项目的实时监测,对采集的数据资料进行自动分类、整理、分析、查询等信息化管理。

3.发电机组在线监测系统
1)机组运行状态通过各种传感器检测探头和仪表,对机组运行时的状态参数数据进行采集,监测运行效率和状态。

2)故障分析及诊断利用在线监测资料和处理结果,结合计算机监控系统和专家知识,对发生的故障进行分析和诊断(包括资料共享和远程诊断),实时掌握发电机组的健康状况,为故障检修提供辅助决策并实现信息共享。

水文监测系统的主要组成部分和功能

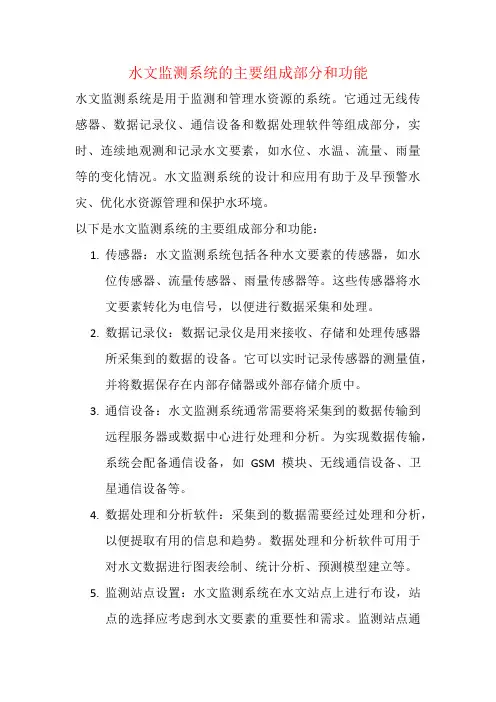

水文监测系统的主要组成部分和功能

水文监测系统的主要组成部分和功能水文监测系统是用于监测和管理水资源的系统。

它通过无线传感器、数据记录仪、通信设备和数据处理软件等组成部分,实时、连续地观测和记录水文要素,如水位、水温、流量、雨量等的变化情况。

水文监测系统的设计和应用有助于及早预警水灾、优化水资源管理和保护水环境。

以下是水文监测系统的主要组成部分和功能:1.传感器:水文监测系统包括各种水文要素的传感器,如水位传感器、流量传感器、雨量传感器等。

这些传感器将水文要素转化为电信号,以便进行数据采集和处理。

2.数据记录仪:数据记录仪是用来接收、存储和处理传感器所采集到的数据的设备。

它可以实时记录传感器的测量值,并将数据保存在内部存储器或外部存储介质中。

3.通信设备:水文监测系统通常需要将采集到的数据传输到远程服务器或数据中心进行处理和分析。

为实现数据传输,系统会配备通信设备,如GSM模块、无线通信设备、卫星通信设备等。

4.数据处理和分析软件:采集到的数据需要经过处理和分析,以便提取有用的信息和趋势。

数据处理和分析软件可用于对水文数据进行图表绘制、统计分析、预测模型建立等。

5.监测站点设置:水文监测系统在水文站点上进行布设,站点的选择应考虑到水文要素的重要性和需求。

监测站点通常设在河流、湖泊、水库和雨量站等位置。

6.数据传输和展示:水文监测系统可以实现远程数据传输和实时数据展示。

用户可以通过Web界面、手机应用或电子邮件等方式,随时查看和分析监测数据。

水文监测系统的应用范围广泛,包括洪水预警、水利工程管理、农田灌溉、生态环境监测等。

它可提供准确、实时、连续的水文数据,帮助决策者制定有效的水资源管理和应急响应措施。

水位监测系统实施方案

水位监测系统实施方案

水位监测系统实施方案一、引言。

水位监测系统是指通过各种传感器和监测设备,实时监测水位变化并将数据传输至监测中心,以便及时预警和管理水利工程。

本文旨在提出一套水位监测系统的实施方案,以确保水利工程的安全稳定运行。

二、系统组成。

1. 传感器,选择高精度、高稳定性的水位传感器,能够准确测量水位变化,具有抗干扰能力,适应不同水质环境。

2. 数据传输设备,采用无线传输技术,将传感器采集的数据传输至监测中心,确保数据的及时性和准确性。

3. 监测中心,建立完善的监测中心,配备专业人员进行数据分析和处理,实施远程监控和预警。

4. 数据存储和处理系统,建立可靠的数据存储和处理系统,确保数据的安全性和可靠性,同时能够进行数据分析和挖掘。

5. 预警系统,建立水位异常预警系统,能够及时发出预警信号并采取相应的应急措施,保障水利工程的安全运行。

三、系统实施方案。

1. 确定监测点位,根据实际情况确定水位监测点位,考虑水利工程的重要部位和易受影响的区域,合理布置传感器和监测设备。

2. 选择合适的传感器,根据监测点位的特点和水位变化的需求,选择合适的水位传感器,并进行准确安装和调试。

3. 建立数据传输网络,采用无线传输技术,建立稳定可靠的数据传输网络,确保数据的实时传输和准确接收。

4. 建立监测中心,配备专业人员,建立完善的监测中心,进行数据分析和处理,并实施远程监控和预警。

5. 数据存储和处理系统,建立可靠的数据存储和处理系统,进行数据备份和定期维护,确保数据的安全和可靠。

6. 预警系统的建立,建立水位异常预警系统,设定合理的预警指标和预警流程,确保能够及时发出预警信号并采取相应的应急措施。

四、系统实施效果。

通过以上实施方案的落实,水位监测系统能够实现对水位变化的实时监测和预警,及时发现水位异常情况并采取相应措施,保障水利工程的安全稳定运行。

同时,系统实施后还能够提供大量的数据支持,为水利工程的管理和决策提供科学依据。

五、结论。

水位监测报警系统原理

水位监测报警系统原理

水位监测报警系统原理水位监测报警系统是一种用于监测水位并在水位异常时发出报警信号的设备。

它主要由传感器、信号处理模块和报警装置组成。

其原理是通过传感器检测水位变化,将检测到的水位信息传输给信号处理模块,再由信号处理模块进行处理和判断,当水位超过预设的阈值时触发报警装置发出报警信号。

一、传感器部分:1.浮子式传感器:这种传感器是通过浮子浮沉来检测水位变化的。

当水位升高时,浮子上升,使得传感器输出的电信号发生变化,从而检测到水位变化。

2.压力式传感器:使用微压传感器或压力传感器来检测水位变化。

水位升高时,水压增加,传感器感知到的压力变化,从而检测到水位变化。

3.音频传感器:利用水位变化所产生的声音信号进行检测。

当水位升高时,声音的频率和振幅会发生变化,传感器通过接收和分析这些声音信号来检测水位变化。

以上是几种常见的水位传感器,每种传感器都有其优势和适应范围。

二、信号处理模块部分:传感器检测到的水位信息经过模数转换后,通过信号处理模块进行信号放大、滤波和数字化处理,使得水位信息能够被电子设备进行处理和判断。

信号处理模块通常由模拟电路和数字电路组成。

模拟电路部分主要负责对传感器输出的信号进行放大和滤波。

放大是为了使得传感器输出的微弱信号能够被数字电路处理。

滤波是为了去除传感器输出信号中的噪声,以提高准确性和稳定性。

数字电路部分主要用于对放大和滤波后的信号进行A/D转换,将模拟信号转化为数字信号,以便后续数据的存储、处理和传输。

同时,数字电路还可以对水位信息进行处理和判断,比如设置阈值进行触发条件的判断。

三、报警装置部分:当信号处理模块判断出水位超过预设的阈值时,会触发报警装置发出报警信号,以提醒操作人员水位异常。

报警装置通常采用声音报警和灯光报警的方式。

声音报警通常是通过蜂鸣器或喇叭发出持续或间歇的声音信号。

声音报警对于操作人员具有明显的提醒作用,能够快速引起注意。

灯光报警是通过灯光装置,如LED灯等,发出警示信号。

基于单片机的水位雨量自动检测系统的设计

基于单片机的水位雨量自动检测系统的设计

基于单片机的水位雨量自动检测系统的设计设计概述本文介绍了一种基于单片机的水位雨量自动检测系统。

该系统主要由传感器、单片机、LCD显示屏、存储器和通讯模块组成。

系统可以实时监测水位和雨量,并将数据显示在LCD屏幕上。

此外,该系统还具有数据存储功能,可以将数据存储在系统存储器中。

通讯模块可以让用户通过远程访问来获取数据。

系统硬件设计该系统的硬件设计包括传感器、单片机、LCD显示屏、存储器和通讯模块。

传感器使系统能够检测水位和雨量。

该系统使用超声波传感器来检测水位,并且使用雨量传感器检测雨量。

这些传感器将数据传输到单片机上。

单片机是系统的核心。

它从传感器中读取数据,并在LCD显示器上显示水位和雨量的实时值。

这个系统使用ATmega16单片机作为主控制器。

这个单片机还可以存储数据,并与通讯模块进行通信。

LCD显示器用来显示系统检测到的水位和雨量。

它可以显示当前值、历史值和报警信息。

存储器用来存储检测到的数据。

这个系统使用EEPROM作为存储器。

EEPROM可以存储长期的数据,并且不会丢失数据。

通讯模块用于远程管理系统。

用户可以通过通讯模块远程访问系统中的数据。

软件设计该系统的软件设计主要包括传感器读取模块、数据存储模块、报警模块和通讯模块。

传感器读取模块负责从传感器读取水位和雨量数据。

该模块使用ATmega16的IO口来读取数据,并将读取到的数据传输到单片机上。

数据存储模块负责将检测到的数据存储在EEPROM中。

这个模块使用单片机的存储器来存储数据,并可以通过通讯模块进行访问。

报警模块在检测到预设的水位或雨量阈值时触发。

当达到阈值时,该模块会向用户发送警报信息。

通讯模块负责将数据传输给用户。

用户可以通过通讯模块远程访问系统中的数据,并可以远程控制系统。

实验结果本系统在实验中能够准确地检测到水位和雨量,并通过LCD显示屏及时显示检测到的值。

数据存储功能能够有效地存储检测到的数据,预警功能在达到预设值时能够发出警报。

水资源监测预警系统

水资源监测预警系统

水资源监测预警系统水,是生命之源,是人类社会发展不可或缺的重要资源。

然而,随着人口增长、经济发展以及气候变化等因素的影响,水资源面临着日益严峻的挑战,如水资源短缺、水污染、水生态破坏等。

为了有效地保护和管理水资源,保障水资源的可持续利用,水资源监测预警系统应运而生。

水资源监测预警系统是一种集成了现代信息技术、传感器技术、数据分析技术等多种手段的综合性系统,旨在实时监测水资源的状况,并及时发出预警信号,为水资源的管理和保护提供科学依据和决策支持。

一、水资源监测预警系统的组成部分1、监测站点网络这是系统的基础,由分布在不同地点的监测站点组成,如河流、湖泊、水库、地下水井等。

这些站点配备了各种传感器和监测设备,用于采集水质、水量、水位、水温等数据。

2、数据传输系统负责将监测站点采集到的数据实时传输到数据中心。

传输方式包括有线传输(如光纤)和无线传输(如 GPRS、卫星通信等),以确保数据的及时性和准确性。

3、数据中心是系统的数据存储和处理核心,接收并存储来自监测站点的数据,并运用数据分析算法和模型对数据进行处理和分析,提取有用的信息。

4、预警模块根据数据分析结果,当水资源状况出现异常或超过设定的阈值时,及时发出预警信号。

预警方式包括短信、邮件、声光报警等,以便相关部门和人员能够迅速采取应对措施。

5、决策支持系统基于监测和预警数据,为水资源管理部门提供决策支持,如制定水资源调配方案、水污染治理措施、水生态保护策略等。

二、水资源监测预警系统的工作原理监测站点的传感器实时采集水资源相关数据,通过数据传输系统将数据发送到数据中心。

数据中心对数据进行清洗、整合和分析,利用数学模型和算法判断水资源状况是否正常。

如果出现异常情况,预警模块会被触发,向相关人员发送预警信息。

同时,决策支持系统会根据数据分析结果生成相应的决策建议。

例如,当某个河流断面的水质监测数据显示污染物浓度超过国家标准时,系统会立即发出水污染预警,并提供可能的污染源分析和治理建议,以便环保部门能够迅速采取行动,控制污染扩散,保护水资源。

水库水位监测系统方案

水库水位监测系统方案

水库水位监测系统方案一、引言水是生命之源,水库作为储存雨水和调节水源的重要设施,在农业灌溉、城市供水和工业生产中起着至关重要的作用。

为了确保水库运行安全、避免水灾、提高水资源利用效率,水位监测系统成为了必不可少的工具。

本文将介绍一种水库水位监测系统的方案,旨在实时监测水库水位,并提供准确的数据用于决策制定与预警。

二、系统概述水库水位监测系统是由传感器、数据采集与传输模块、数据处理与存储模块以及数据展示与分析模块组成。

传感器负责实时采集水位数据,数据采集与传输模块负责将采集到的数据传输至数据处理与存储模块,数据处理与存储模块对数据进行处理与存储,最后数据展示与分析模块将处理后的数据以可视化的方式展示,并提供数据分析功能。

三、系统组成1. 传感器水位传感器是水库水位监测系统的核心部件,它能够精确测量水位高度。

传统的水位传感器通常采用浮子式传感器或压阻式传感器,根据具体的需求和实际情况选择合适的传感器类型。

传感器应具备高精度、稳定可靠、耐腐蚀等特点,以确保监测数据的准确性与持续性。

2. 数据采集与传输模块数据采集与传输模块负责将传感器采集到的数据进行采集与传输。

该模块可以采用有线或无线方式进行数据传输,有线方式包括以太网、RS485等通信协议,无线方式包括GSM、NB-IoT等通信方式。

通过合适的通信协议,将采集到的数据传输至数据处理与存储模块。

3. 数据处理与存储模块数据处理与存储模块对传输过来的数据进行处理与存储。

数据处理包括数据校验、数据分析、异常数据处理等,以确保传输的数据准确可靠。

数据存储可以采用关系型数据库或者分布式存储系统,以满足大数据量和高并发的需求。

4. 数据展示与分析模块数据展示与分析模块以直观的图表形式展示水库水位数据,并提供数据分析功能。

用户可以通过该模块实时了解水库水位变化情况,可根据历史数据进行水位预测与趋势分析,为决策制定提供参考依据。

数据展示与分析模块可以采用Web开发技术,形成一个用户友好的水库水位监测系统平台。

水位监测方案

水位监测方案

水位监测方案水位监测方案随着水资源问题日益突出,对水位进行实时监测和有效管理变得越来越重要。

水位监测方案是一种利用现代技术手段,对水体的水位进行实时监测和数据记录的方案,以便及时了解水位的变化情况,做出合理的决策。

水位监测方案包括以下几个方面:1.选择监测设备:根据实际需要选择合适的水位监测设备,包括传感器、数据传输设备和数据处理单元等。

传感器可以采用压力传感器、浮球式传感器或者声纳传感器等多种类型,根据具体应用环境和需求进行选择。

2.布设监测点位:根据需要监测的水体范围和监测的精度要求,确定合适的监测点位,并进行布设。

监测点位的选择应尽量覆盖水体的各个区域,确保监测数据的准确性和代表性。

3.建立数据传输系统:通过有线或者无线方式,将监测点位的数据传输到数据处理单元。

传输系统可以采用现有的通信网络,如以太网、无线网络等,也可以采用专门建设的数据传输网络。

4.数据处理和分析:将传输过来的数据进行处理和分析,绘制水位变化曲线,统计最高和最低水位、水位变化速率等相关参数,并进行数据存储和备份。

5.报警和预警系统:根据实际需要设置水位报警和预警系统,当水位超过或者接近预设的阈值时,及时发出报警信号,以便及时采取相应的措施。

6.远程监测与控制:通过互联网等远程通信方式,可以实现对水位监测系统的远程监测和控制。

可以在任何时间、任何地点通过终端设备,获取实时的水位监测数据,并进行远程数据处理和分析。

以上就是水位监测方案的基本内容。

水位监测方案的实施对于科学合理的水资源管理以及防汛和排涝工作的开展具有重要意义。

通过实时监测和及时报警,可以有效预防洪水灾害和水资源浪费,对于维护环境安全和推动可持续发展具有重大意义。

希望本方案能够对相关部门和机构在水位监测方面提供一些参考和借鉴。

水位监测预警系统方案

水位监测预警系统方案

水位监测预警系统方案引言水位监测在现代社会中具有重要意义。

水位的变化对于城市防洪和水利工程管理至关重要。

为了及时掌握水位的变化并做出预警,水位监测预警系统应运而生。

本文将介绍一个水位监测预警系统的方案,包括系统的设计、实施和运行。

设计目标该水位监测预警系统的设计目标如下: 1. 实时监测水位的变化。

2. 及时预测水位的极值。

3. 发出预警信号,通知相关部门和公众。

4. 提供有效的数据分析和报告。

系统架构该水位监测预警系统的整体架构如下:系统架构系统架构如上图所示,该系统由以下几个模块组成:1.传感器模块:负责实时监测水位的变化。

传感器可以采用各种类型,如压力传感器、浮子式传感器等。

2.数据采集模块:负责将传感器获取的数据进行采集和处理。

数据采集模块可以使用微控制器或者嵌入式计算机进行实现。

3.数据传输模块:负责将采集到的数据传输到中央服务器。

可以使用有线或者无线通信方式,如以太网、无线局域网等。

4.数据存储模块:负责将传输过来的数据存储到中央数据库中。

可以使用关系型数据库或者分布式存储系统进行存储。

5.数据分析模块:负责对存储的数据进行分析和处理,提取有价值的信息。

可以使用数据挖掘、机器学习等技术进行分析。

6.预警模块:根据数据分析的结果,判断当前水位是否达到预警阈值,并发出相应的预警信号。

7.预警通知模块:负责将预警信息发送给相关部门和公众。

可以通过短信、邮件、手机应用程序等方式发送。

系统实施实施该水位监测预警系统需要进行以下步骤:1.需求分析:明确系统的功能需求和性能指标。

例如,需要确定监测范围、采样频率、预警阈值等。

2.传感器选择:根据需求分析结果选择合适的传感器,并进行相关的测试和验证。

3.系统集成:将传感器、数据采集模块、数据传输模块等模块进行集成,确保各个模块之间的正常通信。

4.数据存储和分析:建立中央数据库,设计数据存储和分析的算法和模型。

5.预警设置:根据需求设置预警阈值,并确保预警模块的正常工作。

水位控制系统原理

水位控制系统原理

水位控制系统原理
水位控制系统原理是一种用来监测和控制液体水位的系统。

它通常由以下几个部分组成:传感器、控制器和执行器。

首先,传感器被安装在液体容器内部,用来检测液体的水位。

常用的传感器有浮子传感器、压力传感器和电容传感器。

当液体的水位变化时,传感器会产生相应的电信号。

其次,控制器是系统的核心部分,它接收来自传感器的信号,并根据预设的水位设定值来判断液体的水位是否在正常范围内。

如果水位超过设定值,控制器会发送信号给执行器进行相应的操作,使液位恢复到设定值。

最后,执行器根据控制器的指令来执行相应的动作。

常用的执行器有电动阀门、电泵和电机等。

根据不同的需求,执行器可以控制液体的流入或流出,以达到控制水位的目的。

整个水位控制系统的原理就是通过传感器检测液体水位的变化,并通过控制器和执行器来实现对水位的监测和控制。

这种系统广泛应用于液体储存、供水和泵站等领域,能够确保水位的稳定和安全运行。

基坑地下水位的监测

基坑地下水位的监测
hs —水位管内水面距管口的距离(m)。
本次水位变化:
hsi
Dsi
D i 1 s
累计水位变化:
hs Dsi Ds0
式中:Dsi —第i次水位绝对高程(m); Dsi1—第i-1次水位绝对高程(m); Ds0 —水位初始绝对高程(m);
hs —累计水位差(m)。
五、 注意事项 (1) 水位管的管口要高出地表并做好防护墩台,加盖保护,以
地下水位
一、基本内容
• 基坑工程地下水位监测包含坑内、坑外水位监测。 • 基坑工程地下水位监测又有浅层潜水和深层承压水位
之分。 。 • 通过坑内水位观测可以检验降水方案的实际效果,如:
降水速率和降水深度。坑内应采用大井。 • 通过坑外水位观测可以了解坑内降水对周围地下水位
的影响范围和影响程度,防止基坑工程施工中坑外水 土流失。 • 坑外水位监测为基坑监测必测项目
四、监测技术 1、测试方法
先用水位计测出水位管内水面距管 口的距离,然后用水准测量的方法测出 水位管管口绝对高程,最后通过计算得 到水位管内水面的绝对高程。
四、监测技术 2、 测试数据处理
水位管内水面应以绝对高程表示,计算式如下:
Ds Hs hs
式中:Ds —水位管内水面绝对高程(m);
Hs —水位管管口绝对高程(m);
防雨水、地表水和杂物进入管内。水位管处应有醒目标志, 避免施工损坏。 (2) 水位管埋设后每隔1天测试一次水位面,观测水位面是否 稳定。当连续几天测试数据稳定后,可进行初始水位高程 的测量。 (3) 在监测了一段时间后。应对水位孔逐个进行抽水或灌水试 验,看其恢复至原来水位所需的时间,以判断其工作的可 靠性。 (4) 坑内水位管要注意做好保护措施,防止施工破坏。 (5) 承压水位管直径可为50~70 mm,滤管段不宜小于1m, 与钻孔孔壁间应灌砂填实,被测含水层与其它含水层间应 采取有效隔水措施,含水层以上部位应用膨润土球或注浆 封孔,水位管管口应加盖保护。 (6) 重点是管口水准测量,要与绝对高程统一。

水位控制系统工作原理

水位控制系统工作原理

水位控制系统工作原理水位控制系统是一种用于监测和控制水位的自动化系统,广泛应用于水利工程、工业生产、生活用水等领域。

它能够实现对水位的精准监测和控制,保障水资源的合理利用和安全运行。

本文将从水位控制系统的工作原理入手,详细介绍其组成结构和工作过程。

1. 传感器。

水位控制系统的核心部件是传感器,它能够实时感知水位的高低。

常见的水位传感器有浮子式传感器、压力传感器和超声波传感器。

浮子式传感器通过浮动物体的上升和下降来感知水位的变化,压力传感器则是通过测量水压的变化来确定水位高低,而超声波传感器则是利用超声波在水面和传感器之间的反射时间来计算水位高度。

传感器的选择取决于具体的应用场景和要求。

2. 控制器。

传感器采集到的水位信号将被送入控制器进行处理。

控制器根据预设的水位设定值和实际水位信号进行比较,然后输出控制信号给执行机构,以实现对水位的调节。

控制器通常采用微处理器或 PLC 控制器,具有高精度、稳定性和可靠性。

3. 执行机构。

执行机构是根据控制器输出的信号来实现对水位的调节。

常见的执行机构有电磁阀、水泵、闸门等。

电磁阀通过控制水流的通断来调节水位,水泵则是通过控制水的进出来实现水位的调节,而闸门则是通过控制水流通道的开合来实现水位的控制。

4. 工作原理。

水位控制系统的工作原理是通过传感器感知水位信号,将信号送入控制器进行处理,然后控制器输出控制信号给执行机构,最终实现对水位的精准调节。

当水位高于设定值时,控制器将输出信号给执行机构,执行机构将启动相应的设备,如泵或闸门,以减少水位;反之,当水位低于设定值时,执行机构将启动相应的设备,增加水位。

通过不断地监测和调节,水位控制系统能够保持水位在设定范围内,确保水资源的合理利用和安全运行。

总结。

水位控制系统通过传感器、控制器和执行机构的协调配合,实现了对水位的精准监测和控制。

它在水利工程、工业生产、生活用水等领域发挥着重要作用,为保障水资源的合理利用和安全运行提供了有力支持。

排水系统水位水量及水质监测技术方案

排水系统水位水量及水质监测技术方案

排水系统水位、水量及水质监测技术方案1、监测目的排水管网在维护中也应加强水位、水量、水质定期监测,以便及时通过其异常的情况,发现可能存在的混接、乱排、地下水或清水汇入等现象。

2、监测方法对于水位、水量、水质的监测可通过安装在线监测仪表进行实时管控,对于水质的监测,根据实际情况,可采用安装固定的水质在线监测站。

2.1 水位、水量在线监测2.1.1系统组成监测系统主要由三部分组成:窨井水位监测终端、数据传输系统以及信息监控中心。

2.1.2系统功能实现对用户污水管网的液位、流速、流量信息的实时接收及动态显示,并对数据进行分析、存储、预警与管理;实现对污水管网用户点的液位、流量监测点设备设施情况、维护情况规范化建档管理;通过对采集数据进行统计分析,生成各个监测点液位、流量曲线,以便对污水管网运行状况进行管理。

通过系统数据自动生成各种工作报表以及历史数据分析,以便随时查询及比较。

辅助预测,发现可能存在的堵塞事故,提供辅助决策建议。

系统采用B/S结构。

各职能工作人员通过浏览器,经用户名和密码认证后登录相应级别管理系统,进行相关操作与管理。

2.1.3系统结构监测点采用RoLa或NB-IoT无线通信方式,将监测点的各种信息数据传送到监控中心站。

监控中心站建立计算机局域网络、数据接收/监测系统,为污水管网液位监测系统提供监测点的液位、流速、流量等实时信息的查询、统计等业务。

2.1.4系统配置管网液位、流量监测系统主要由监控中心管网监测系统的数据库服务器及相关软件、污水管网各个液位监测点以及专网的无线通信网络组成。

现场监测点中的雷达液位计、流量仪等采集终端将采集数据通过终端内的信号发送器将液位、流速、流量值定时通过专网传输至监控中心服务器。

内网监控用户通过访问服务器安装的B/S结构管网监测软件,实时查看污水井液位值。

2.1.5终端选择选用的在线监测终端设备应具有以下特点:(1)全量程水位测量,确保对窨井水位从井底到路面的全程监测。

《水力监测系统》课件

《水力监测系统》课件

数据采集设备
总结词
数据采集设备用于接收传感器设备传输的数据,并进行处理 和存储。
详细描述
数据采集设备包括数据采集模块、信号调理模块等,能够对 传感器数据进行预处理和格式转换,便于后续的数据传输和 分析。
数据传输设备
总结词
数据传输设备用于将采集到的数据传 输至监控中心或云平台。
详细描述
数据传输设备包括无线传输模块、有 线传输模块等,能够将数据从数据采 集设备传输至远程监控中心,实现数 据的远程管理和控制。
提供系统备份、恢复、升级等功能, 确保系统的稳定性和安全性。
参数设置
支持对系统参数进行设置,以满足不 同用户的需求和偏好。
04
水力监测系统应用 案例
河流监测案例
监测目的
实时监测河流的水位、流速、流量等参数,了解河流的水文状况 ,为防洪抗旱提供科学依据。
监测设备
水位计、流速仪、流量计等。
监测效果
通过水力监测系统,可以及时发现洪水预警,为抗洪抢险争取宝贵 时间;同时,也可以为水资源管理和调度提供数据支持。
水库监测案例
01
监测目的
实时监测水库的水位、水质、水温等参数,确保水库的正常运行和水资
源的可持续利用。
02
监测设备
水位计、水质分析仪、水温计等。
03
监测效果
通过水力监测系统,可以及时发现水库的异常情况,如水位过高或过低
、水质恶化等,从而采取相应的措施进行处置;同时,也可以为水库的
优化调度提供数据支持。
系统组成与架构
系统组成
水力监测系统主要由感知层、传输层 和应用层组成。
架构
感知层负责采集水力数据,传输层负 责将数据传输至应用层,应用层负责 对数据进行处理、分析和展示。

水文监测

水文监测

水文监测定义水文监测系统适用于水文部门对江、河、湖泊、水库、渠道和地下水等水文参数进行实时监测,监测内容包括:水位、流量、流速、降雨(雪)、蒸发、泥沙、冰凌、墒情、水质等。

水文监测系统采用无线通讯方式实时传送监测数据,可以大大提高水文部门的工作效率。

水文监测是指通过科学方法对自然界水的时空分布、变化规律进行监控、测量、分析以及预警等的一个复杂而全面的系统工程,是一门综合性学科。

组成水文监测由监测中心、通信网络、前端监测设备、测量设备四部分组成。

◆监测中心:由服务器、公网专线(或移动专线)、水文监测系统软件组成。

◆通信网络:GPRS/短消息/北斗卫星、Internet公网/移动专线。

◆前端监测设备:水文监测终端。

◆测量设备:雨量传感器、水位计、工业照相机或其它仪表变送器。

传感技术传感技术是指从仿生学观点,如果把计算机看成处理和识别信息的“大脑”,把通信系统看成传递信息的“神经系统”的话,那么传感器就是“感觉器官”。

传感技术是关于从自然信源获取信息,并对之进行处理(变换)和识别的一门多学科交叉的现代科学与工程技术,它涉及传感器(又称换能器)、信息处理和识别的规划设计、开发、制/建造、测试、应用及评价改进等活动。

数据采集技术数据采集是指从传感器和其它待测设备等模拟和数字被测单元中自动采非电量或者电量信号,送到上位机中进行分析,处理。

数据采集系统是结合基于计算机或者其他专用测试平台的测量软硬件产品来实现灵活的、用户自定义的测量系统。

无线通信技术无线通信主要是指超短波及微波电台,采用DSP数字处理,软件可调,实现远距离数据传输的通信方式,北京节点通有成熟的应用。

相关发展河流水量、水质、生态等信息,对于河流健康保护十分必要,卫星遥感、水情遥测等新技术层出不穷,则对建立新型水文监测制度与方法提供很好的契机与条件。

美国学者1997年就认识到,天然水流的流态为河流的恢复和保护提供了一个可以经受时间检验的“处方”。

水位控制系统工作原理

水位控制系统工作原理

水位控制系统工作原理水位控制系统是一种用于控制液体水位的智能化设备。

它通过监测液体的水位信号,并与控制装置进行交互,以实现自动调节和控制液体水位的目的。

在水位控制系统中,主要包括以下几个关键部件:1. 水位传感器:水位传感器用于测量液体水位的高度,并将其转化为电信号。

常用的水位传感器包括浮子式、电容式和超声波式传感器。

这些传感器能够快速准确地获取液体水位信息。

2. 控制装置:控制装置是水位控制系统的核心部分,它接收来自水位传感器的信号,并根据预设的设定值对液体水位进行控制。

控制装置通常包括微处理器、电路板和程序控制软件等。

3. 执行机构:执行机构是控制装置的输出部分,它根据控制信号调节液体水位。

常用的执行机构包括水泵和阀门等。

水泵可以通过控制其转速和开关状态来控制液体的进出流量,而阀门则可以调节进出液体的通道。

水位控制系统的工作原理如下:1. 初始状态:控制装置通过水位传感器获取当前液体的水位高度,并记录下初始状态。

2. 比较检测:控制装置将测得的水位信号与预设的设定值进行比较。

如果水位高于设定值,控制装置将判断当前状态为高水位状态;如果水位低于设定值,控制装置将判断当前状态为低水位状态。

3. 控制决策:根据当前水位状态和预设的控制策略,控制装置将决定执行机构的动作。

如果当前状态为高水位状态,控制装置将判断是否需要启动水泵以排水或打开阀门以排液体;如果当前状态为低水位状态,控制装置将判断是否需要启动水泵以进水或调整阀门以进液体。

4. 控制执行:根据控制决策,控制装置将发送相应的控制信号给执行机构,启动水泵或调整阀门以实现液体水位的控制。

执行机构将按照控制信号的要求进行动作,直到水位达到设定值。

5. 反馈与调整:水位传感器持续监测液体的水位情况,并将实时信号传输给控制装置。

控制装置根据实际水位信号进行反馈调整,如果水位不稳定,控制装置将相应地调整执行机构的工作以保持稳定的水位控制。

通过以上的工作原理,水位控制系统能够自动地监测和调节液体的水位,实现高效、精确的水位控制。

水情监测系统施工方案

水情监测系统施工方案

水情监测系统施工方案1. 引言水情监测系统是一种利用现代信息技术手段实时监测水情信息的系统。

通过采集、传输和处理水情数据,该系统可以准确地监测水位、水质、流量等水情指标,并及时报警、分析和预测水情变化,以便采取相应的防洪、排涝和供水措施。

本文将介绍水情监测系统的施工方案,包括系统的组成、施工流程和技术要点等内容。

2. 系统组成水情监测系统由以下几个主要组成部分构成:2.1 传感器设备传感器设备是水情监测系统的核心,用于感知水文信息。

常用的传感器设备包括水位传感器、水质传感器和流量传感器等。

水位传感器用于测量水位高度,水质传感器用于监测水质指标,流量传感器则用于测量水流速度和流量大小等参数。

2.2 数据采集和传输设备数据采集和传输设备负责将传感器设备采集到的数据进行采集、压缩和传输等操作。

常用的数据采集和传输设备包括数据采集器、通信模块和网络传输设备等。

2.3 数据处理和存储设备数据处理和存储设备用于接收、处理、存储和管理从传感器设备和数据采集传输设备传来的水情数据。

常用的数据处理和存储设备包括数据处理服务器、数据库管理系统和数据存储设备等。

2.4 系统控制和管理设备系统控制和管理设备用于对水情监测系统进行控制和管理,包括报警、分析和预测等功能。

常用的系统控制和管理设备包括控制终端、监控软件和报警系统等。

3. 施工流程水情监测系统的施工流程主要包括如下几个步骤:3.1 选择合适的传感器设备根据实际需求和监测要求,选择合适的传感器设备,包括水位传感器、水质传感器和流量传感器等。

考虑到水情监测的精度和稳定性,应选择质量可靠、性能优良的传感器设备。

3.2 设计数据采集和传输系统根据水情监测系统的布设情况和无线通信条件,设计数据采集和传输系统,包括数据采集器、通信模块和网络传输设备等。

确保数据采集和传输系统能够稳定可靠地传输水情数据。

3.3 安装传感器设备和数据采集传输设备根据设计方案和安装要求,安装传感器设备和数据采集传输设备。

地下水位监测仪、地下水监测仪器设备

地下水位监测仪、地下水监测仪器设备

地下水位监测仪、地下水监测仪器设备1、概述地下水位监测仪(地下水监测仪器设备)专门针对地下水位监测需求而开发,集水位水温检测、数据采集、无线通信等多功能于一体。

地下水位监测仪(地下水监测仪器设备)采用微功耗设计、自带锂电池组、配置专用防水外壳,是地下水位监测系统中的理想设备。

地下水位监测仪(地下水监测仪器设备)广泛适用于直径为146mm、300mm 或其它尺寸的地下水位监测井。

地下水位监测仪取得了“全国工业产品生产许可证”,通过了水利部南京检测中心的数据通信规约和产品硬件性能的权威检测。

地下水位监测仪由遥测终端机和高精度压力式水位计两部分构成。

3款遥测终端机的主要区别是产品尺寸、电池容量和有无显示;高精度压力式水位计的探头直径仅为22mm,方便投放。

2、地下水位监测仪主要功能信息采集:定时采集地下水位、水温和电池电量、设备状态等信息。

远程通信:通过GPRS/CDMA、短消息等公网通信,定时自动上报。

数据存储:存储记录数据≥400天智能报警:数据越限或电池电压过低时,自动报警并加报数据。

数据下载:支持历史数据本地下载通信规约:支持“水文监测数据传输规约”、“国家地下水监测工程监测数据通信报文规定”等行业标准规约。

3、地下水位监测仪主要技术参数水位量程:10、20、40、80m或订制;水位测量精度:满量程的0.05%,分辨力可达1mm。

重复性误差:≤±1cm时间漂移:≤±1cm/10天温度漂移:≤±1cm温度测量分辨力:0.02℃温度误差:≤±0.2℃电池寿命:>2年,数据上报次数≥10000次。

防护等级:IP68计时误差:≤10秒/10天水位计工作温度:-10~70℃遥测终端机工作温度:-40~85℃4、地下水位监测仪特点数据定时采集、集中上报(停顿)多中心、多端口通信(停顿)手机APP蓝牙无线维护(停顿)远程设参、升级、诊断支持扩展水质监测(停顿)微安级功耗,电池寿命>2年(停顿)整机防水等级高达IP68(停顿)支持太阳能、市电供电5、地下水位监测仪安装方式将水位计投入地下水监测井,将遥测终端机放置于井口保护装置内;在井口挡板处用圆柱形承重杆固定水位计线缆,使承重杆来负担水位计和线缆的重量,这样既避免水位计对遥测终端机形成拖拽、又消除了水位计脱落坠入井中的隐患。

地下水位自动化监测系统方案.

地下水位自动化监测系统方案.

地下水位自动化监测系统方案一、概述地下水资源较地表水资源复杂,因此地下水本身质和量的变化以及引起地下水变化的环境条件和地下水的运移规律不能直接观察,同时,地下水的污染以及地下水超采引起的地面沉降是缓变型的,一旦积累到一定程度,就成为不可逆的破坏。

因此准确开发保护地下水就必须依靠长期的地下水位自动化监测系统方案,及时掌握动态变化情况。

二、系统解决方案2.1系统概述地下水位自动化监测系统依托中国移动公司GPRS网络,工作人员可以在监测中心查看地下水的水位、温度、电导率的数据。

监测中心的监测管理软件能够实现数据的远程采集、远程监测,监测的所有数据进入数据库,生成各种报表和曲线。

2.2系统组成地下水位自动化监测系统由四部分组成:监测中心、通信网络、微功耗测控终端、水位监测记录仪(水位计)。

2.3系统拓扑图2.4监测中心2.4.1中心软件系统概述该软件是地下水监测系统专用软件,采用B/S 结构,由系统管理员负责管理,领导者或其它工作人员经授权后可在自己的计算机上通过局域网访问服务器,可进行权利范围内的操作。

如果需要,该软件可以在INTERNET 公网上发布,被授权者在任何地方的计算机上都可以通过INTERNET 公网访问和操作该系统。

该软件采用模块结构,主要包括两大模块:一个是人机界面、另一个是通讯前置机。

每个模块又由若干小模块组成。

通讯前置机软件主要负责监控中心与现场设备的通信,它具有强大的兼容性,可支持任何厂家生产的GPRS 、CDMA 、MODEM 、RS485等通信产品,支持多种通信方式共存一个系统。

人机界面包括基础数据管理、远程操作、人工录入、数据查询、数据报表、数据分析、地图管理等多项内容,可根据不同客户的不同需求设计组合成个性化的监控与管理系统软件。

忠阳6昶电 电迪快虹2.4.2监测中心配置硬件:中心具备宽带网络(类型:光纤、网线、ADSL等),并绑定固定IP。

—台专用计算机,放在机房,作为固定IP服务器,将服务器操作系统和数据库软件和系统监控软件装在里面,存贮数据,保证其24小时在线。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

1、监测系统
水位监测系统是一款基于物联网技术、智能传感技术、云计算技术、通信和多媒体技术建立了自动化监测系统。

该系统是一种综合性的自动化远程监测系统,可对大坝、水库、河道水位进行连续监测,及时捕捉边坡性状变化的特征信息,通过有线或无线方式将监测数据及时发送到监测中心。

提前了解对可能出现的险情,避免人员财产损失。

2、系统设备
●监测设备:投入式液位计;雷达液位计;超声波液位计等
●数据采集:监测终端
●通讯网络:RPRS等
●监控中心:服务器/交换机/客户端等
监测系统主要包含四部分:
(1)监测设备:现场各种水位监测设备;
(2)数据采集:实时采集水位数据;
(3)通信网络:利用GPRS/HTTP等通信协议将监测数据传输至监控中心;(4)监控中心:对已获取数据进行处理分析,实现监测数据的可视化,提供报表、报告的推送。

3、系统功能
(1)水位监测系统可独立运行,也可并入应用行业的信息化系统;
(2)采集各水位监测点的水位数据,采集时间间隔可设置;
(3)上报各水位监测点的水位数据,上报时间间隔可设置;
(4)现场监测终端具备数据存储功能;
(5)可远程设置终端工作参数,支持远程升级;
(6)监控中心可对水位数据进行存储、分析、生成必要的报表和曲线。
