管件重量计算公式

合集下载

最新各种钢管(材)重量计算公式-316不锈钢管

最新各种钢管(材)重量计算公式-316不锈钢管

各种钢管(材)重量计算公式-316不锈钢管各种钢管(材)重量计算通用公式大全钢管的重量=0.25*π*(外径平方-内径平方)*L*钢铁比重其中π=3.14 L=钢管长度钢铁比重取7.8钢的密度为7.85g/cm3钢材理论重量计算钢材理论重量计算的计量单位为公斤(kg)。

其基本公式为:W(重量,kg)=F(断面积mm2)*L(长度,m)*ρ(密度,g/m3)*1/1000各种钢材理论重量计算公式如下圆钢盘条(kg/m)W=0.006165*d*dd=直径mm螺纹钢(kg/m)W=0.00617*d*dd=断面直径mm一、不锈钢管,不锈钢管价格,不锈钢管规格,不锈钢管件,304不锈钢管,卫生级不锈钢管,316不锈钢管,不锈钢管材,304不锈钢管价格,不锈钢管厂,不锈钢管报价,薄壁不锈钢管,904L不锈钢管,精密不锈钢管,不锈钢管生产厂家,316L不锈钢管,无缝不锈钢管,不锈钢焊管,求购不锈钢管,不锈钢法兰,温州不锈钢管厂,不锈钢管报价,不锈钢卫生管,西安卫生级不锈钢管不锈钢管,不锈钢管价格,不锈钢管规格,不锈钢管件,304不锈钢管,卫生级不锈钢管,316不锈钢管,不锈钢管材,304不锈钢管价格,不锈钢管厂,不锈钢管报价,薄壁不锈钢管,904L不锈钢管,精密不锈钢管,不锈钢管生产厂家,316L不锈钢管,无缝不锈钢管,不锈钢焊管,求购不锈钢管,不锈钢法兰,温州不锈钢管厂,不锈钢管报价,不锈钢卫生管,西安卫生级不锈钢管钢材长度尺寸是各种钢材的最基本尺寸,是指钢材的长、宽、高、直径、半径、内径、外径以及壁厚等长度。

钢材长度的法定计量单位是米(m)、厘米(cm)、毫米(mm)。

在现行习惯中,也有用英寸(″)表示的,但它不是法定计量单位。

1.钢材的范围定尺/方钢(kg/m)W=0.00785*a*aa=边宽mm扁钢(kg/m)W=0.00785*b*db=边宽mmd=厚mm六角钢(kg/m)W=0.006798*s*ss=对边距离mm八角钢(kg/m)W=0.0065*s*ss=对边距离mm等边角钢(kg/m)W=0.00785*[d(2b-d)+0.215(R2-2r2)] b=边宽d=边厚R=内弧半径r=端弧半径不等边角钢(kg/m)W=0.00785*[d(B+b-d)+0.215(R2-2r2)] B=长边宽b=短边宽d=边厚R=内弧半径r=端弧半径槽钢(kg/m)W=0.00785*[hd+2t(b-d)+0.349(R2-r2)]h=高b=腿长d=腰厚t=平均腿厚R=内弧半径r=端弧半径工字钢(kg/m)W=0.00785*[hd+2t(b-d)+0.615(R2-r2)]h=高b=腿长d=腰厚t=平均腿厚R=内弧半径r=端弧半径钢板(kg/m)W=7.85*dd=厚钢管(包括无缝钢管及焊接钢管(kg/m)W=0.02466*S*(D-S)D=外径S=壁厚镀锌管每米重量=0.02466*壁厚*(外径-壁厚)*1.06镀锌管也是钢材,表面镀了一层薄薄的锌,密度7.85kg/cm3。

管件计算公式

管件计算公式

1、钢管(包括无缝钢管及焊接钢管)(kg/m)W= 0.02466 ×S×(D – S ) (kg/m)D= 外径 (mm)S= 壁厚(mm)外径为 60mm 壁厚 4mm 的无缝钢管,求每m 重量每m 重量= 0.02466 ×4×(60 –4 )= 5.52kg /index.asp管网地址◆功率单位换算表◆热功单位换算表◆传热系数/热导率单位转换表◆质量单位换算表常用压力计量单位及其标识符号:▲兆帕(MPa); 千帕(kPa); 帕(Pa)※: 压力单位的兆帕符号为 MPa 不要书写为 Mpa mpa ; 千帕符号 kPa 不要书写为 KPa Kpa 或 kpa; 帕的符号 Pa 不要书写为 pa▲磅力/英寸 2 (lbf/in 2 , psi)※: 压力单位的磅力/英寸 2 符号为 lbf/in 2 , psi 不要书写为 Ibf/ln 2 Psi ;▲毫米汞柱(mmHg)※: 压力单位的毫米汞柱符号为 mmHg 不要书写为 mmhg ;▲英寸汞柱(inHg)※: 压力单位的英寸汞柱符号为 inHg 不要书写为 inhg ;▲毫米水柱(mmH 2 O)※:压力单位的毫米水柱符号为 mmH 2 O 不要书写为 mmh 2 O ;▲英寸水柱(inH 2 O)※: 压力单位的英寸水柱符号为 inH 2 O 不要书写为 inh 2 O ;▲千克力/厘米 2 (kgf/cm 2 )※: 压力单位的千克力/厘米 2 符号为 kgf/cm 2 不要书写为 Kgf/cm 2 ;▲物理大气压(atm)※: 压力单位的物理大气压符号为 atm 不要书写为 Atm ;▲巴(bar); 毫巴(mbar)※: 压力单位的巴和毫巴符号为 bar 和 mbar 不要书写为 Bar 和 mBar ;●托(Torr)※: 压力单位的托符号为 Torr 不要书写为 torr .● psiPSI英文全称为Pounds per square inch。

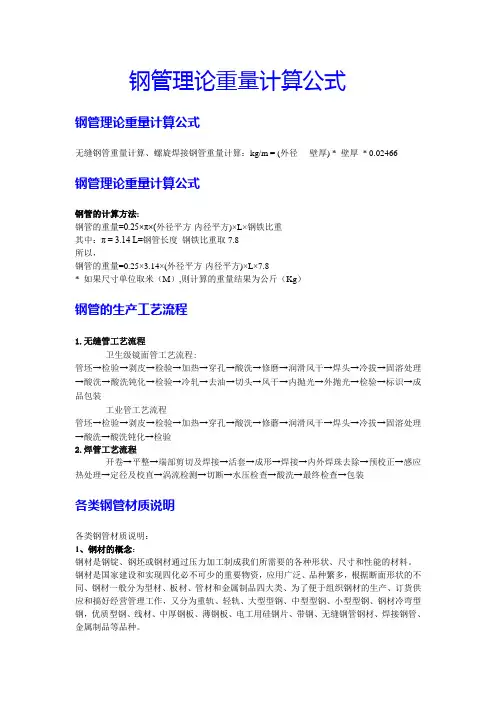

钢管理论重量计算公式

钢管理论重量计算公式

钢管理论重量计算公式(总14页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--钢管理论重量计算公式钢管理论重量计算公式无缝钢管重量计算、螺旋焊接钢管重量计算:kg/m = (外径 - 壁厚) * 壁厚 *钢管理论重量计算公式钢管的计算方法:钢管的重量=×π×(外径平方-内径平方)×L×钢铁比重其中:π = L=钢管长度钢铁比重取所以,钢管的重量=××(外径平方-内径平方)×L× * 如果尺寸单位取米(M),则计算的重量结果为公斤(Kg)钢管的生产工艺流程1.无缝管工艺流程卫生级镜面管工艺流程:管坯→检验→剥皮→检验→加热→穿孔→酸洗→修磨→润滑风干→焊头→冷拔→固溶处理→酸洗→酸洗钝化→检验→冷轧→去油→切头→风干→内抛光→外抛光→检验→标识→成品包装工业管工艺流程管坯→检验→剥皮→检验→加热→穿孔→酸洗→修蘑→润滑风干→焊头→冷拔→固溶处理→酸洗→酸洗钝化→检验2.焊管工艺流程开卷→平整→端部剪切及焊接→活套→成形→焊接→内外焊珠去除→预校正→感应热处理→定径及校直→涡流检测→切断→水压检查→酸洗→最终检查→包装各类钢管材质说明各类钢管材质说明:1、钢材的概念:钢材是钢锭、钢坯或钢材通过压力加工制成我们所需要的各种形状、尺寸和性能的材料。

钢材是国家建设和实现四化必不可少的重要物资,应用广泛、品种繁多,根据断面形状的不同、钢材一般分为型材、板材、管材和金属制品四大类、为了便于组织钢材的生产、订货供应和搞好经营管理工作,又分为重轨、轻轨、大型型钢、中型型钢、小型型钢、钢材冷弯型钢,优质型钢、线材、中厚钢板、薄钢板、电工用硅钢片、带钢、无缝钢管钢材、焊接钢管、金属制品等品种。

2、钢材的生产方法大部分钢材加工都是钢材通过压力加工,使被加工的钢(坯、锭等)产生塑性变形。

根据钢材加工温度不钢材同以分冷加工和热加工两种。

钢管理论重量计算公式

钢管理论重量计算公式

钢管理论重量计算公式钢管理论重量计算公式无缝钢管重量计算、螺旋焊接钢管重量计算:kg/m = (外径- 壁厚) * 壁厚* 0.02466钢管理论重量计算公式钢管的计算方法:钢管的重量=0.25×π×(外径平方-内径平方)×L×钢铁比重其中:π = 3.14 L=钢管长度钢铁比重取7.8所以,钢管的重量=0.25×3.14×(外径平方-内径平方)×L×7.8* 如果尺寸单位取米(M),则计算的重量结果为公斤(Kg)钢管的生产工艺流程1.无缝管工艺流程卫生级镜面管工艺流程:管坯→检验→剥皮→检验→加热→穿孔→酸洗→修磨→润滑风干→焊头→冷拔→固溶处理→酸洗→酸洗钝化→检验→冷轧→去油→切头→风干→内抛光→外抛光→检验→标识→成品包装工业管工艺流程管坯→检验→剥皮→检验→加热→穿孔→酸洗→修蘑→润滑风干→焊头→冷拔→固溶处理→酸洗→酸洗钝化→检验2.焊管工艺流程开卷→平整→端部剪切及焊接→活套→成形→焊接→内外焊珠去除→预校正→感应热处理→定径及校直→涡流检测→切断→水压检查→酸洗→最终检查→包装各类钢管材质说明各类钢管材质说明:1、钢材的概念:钢材是钢锭、钢坯或钢材通过压力加工制成我们所需要的各种形状、尺寸和性能的材料。

钢材是国家建设和实现四化必不可少的重要物资,应用广泛、品种繁多,根据断面形状的不同、钢材一般分为型材、板材、管材和金属制品四大类、为了便于组织钢材的生产、订货供应和搞好经营管理工作,又分为重轨、轻轨、大型型钢、中型型钢、小型型钢、钢材冷弯型钢,优质型钢、线材、中厚钢板、薄钢板、电工用硅钢片、带钢、无缝钢管钢材、焊接钢管、金属制品等品种。

2、钢材的生产方法大部分钢材加工都是钢材通过压力加工,使被加工的钢(坯、锭等)产生塑性变形。

根据钢材加工温度不钢材同以分冷加工和热加工两种。

钢材的主要加工方法有:轧制:将钢材金属坯料通过一对旋转轧辊的间隙(各种形状),因受轧辊的压缩使材料截面减小,长度增加的压力加工方法,这是生产钢材最常用的生产方式,主要用来生产钢材型材、板材、管材。

碳钢及不锈钢管道重量计算

碳钢及不锈钢管道重量计算

碳钢及不锈钢管道重量计算碳钢和不锈钢管道是工业领域常见的管道材料,它们的重量计算对于设计和施工非常关键。

下面将详细介绍碳钢和不锈钢管道重量的计算方法。

首先,我们需要获取管道的长度、外径和壁厚等参数。

这些数据通常可通过管道设计图纸或相关技术规范来获取。

以此为基础,我们可以使用以下公式计算碳钢和不锈钢管道的重量。

1.碳钢管道重量计算公式:其中,外径和壁厚的单位一般为毫米(mm),长度的单位为米(m)。

此公式适用于普通碳钢管道。

2.不锈钢管道重量计算公式:不锈钢管道和碳钢管道的计算方法基本相同,只是比例系数略有不同。

不锈钢管道主要用于对腐蚀性介质有要求的场合,如食品、化工、制药等行业。

需要注意的是,上述计算公式是针对无缝管或焊接管的计算方法,对于钢带卷制成的螺旋焊接管,公式中的比例系数需要根据具体的制造工艺进行调整。

此外,如果需要计算管道的总重量,可以将单根管道的重量乘以管道的数量。

另外也要考虑到管道附件的重量如弯头、三通等。

在实际的工程中,为了便于施工和运输,通常会将管道按照标准长度进行切割,将其分为等长度的管段。

根据不同的施工要求,管道的重量计算可以帮助工程师和技术人员制定合理的施工计划,并确保管道的质量和安全。

除了以上介绍的计算方法,还可以使用计算软件进行管道重量的估算。

这些软件通过输入管道的参数,快速计算出准确的重量数据,提高了工作效率和准确性。

总结起来,碳钢和不锈钢管道重量的计算是工程设计和施工中非常重要的一项工作。

通过正确的计算方法,可以确保管道的质量和安全性,为工程的顺利进行提供有力的支持。

钢管重量计算公式

钢管重量计算公式

钢管知识大全钢管理论重量计算经验公式:无缝钢管重量计算、螺旋焊接钢管重量计算:钢管重量kg/m = ( 外径- 壁厚 )×壁厚×0.02466钢管理论重量计算推导公式:钢管的计算方法:钢管的重量 =0.25 ×π×(外径平方 -内径平方 ) ×L×钢铁比重其中:π = 3.14 L=钢管长度钢铁比重取7.8所以,钢管的重量 =0.25 ×3.14 ×(外径平方 -内径平方 ) ×L×7.8* 如果尺寸单位取米(M ) ,则计算的重量结果为公斤(Kg )钢管材质、规格、标准及用途列表钢管材质、规格、标准及其用途列表产品类别主要材质执行标准12Cr1MoV 、P22(10CrMo910)DIN17175-79T91 、P91 、P9 、T9、WB36 、 JISG3467-88Cr5Mo(P5 、STFA25 、T5) 、 JISG3458-88合金管15CrMo(P11 、 P12 、GB5310-95STFA22) 、GB9948-8813CrMo44 、Cr5Mo 、ASTMA335/A335m15CrMo 、25CrMo 、ASTMA213/A213m30CrMo 、40CrMo石油套管J55N80API SPEC 5CT20G 、 A106c GB5310-95高压锅炉管ASTMA106-99ST45.8/3DIN17175-79低中压锅炉管10、20GB3087-1999石油裂化管20GB9948-8812CrMo用途规格范围石油、化工、电力、锅炉行业的耐高温、Ф16-824 ×2-100耐低温、耐腐蚀用无缝钢管油井用油管、接箍料管Ф60-630×1.53-40高压锅炉用耐热无缝钢管Ф16-824×2-65低中压锅炉过热用管、Ф10-530 ×2-40沸水管、机车大小烟管石油炼精厂的炉管、Ф10.530 ×1.5-36热交换管、管道用无缝管15CrMo化肥设备用20 、 16Mn 、 Q345GB6479-2000高压无缝管液压支柱管27SiMn GB/T17396-1998船用管410GB/T5312-1999管线管 B 级API流体管20 、 Q345GB/T8163-1999结构管10、20、35、45、GB/T8162-1999 16Mn Q345BSt35 、St37.4(10#)精密管St45(20#)St55(35#)GB/T3639-2000Ck45(45#)DIN2391St52(16Mn)CH8Ni9Ti 35Cr0化肥设备、管道Ф25-426×6-40液压支架Ф70-377×9-40液压支柱制造船舶专用耐压管、Ф14-426*1.5-4.5锅炉及过热器用管石油、天然气工业输送气、Ф60-630×1.53-40水、油流体输送Ф8-630×1.5-40一般结构用Ф6-610 ×1.5-40Ф4-89用于汽车、摩托车、工程机械、千斤顶、电动工具及运动器材等其他领域所用的精密钢管钢管的生产工艺流程1.无缝管工艺流程卫生级镜面管工艺流程 :管坯→检验→剥皮→检验→加热→ 穿孔→酸洗→修磨→润滑风干→焊头→ 冷拔→固溶处理→酸洗→酸洗钝化→检验→冷轧→ 去油→切头→风干→内抛光→外抛光→ 检验→标识→ 成品包装工业管工艺流程管坯→检验→剥皮→检验→加热→ 穿孔→酸洗→修蘑→润滑风干→焊头→ 冷拔→固溶处理→酸洗→ 酸洗钝化→检验2.焊管工艺流程开卷→ 平整→ 端部剪切及焊接→ 活套→ 成形→ 焊接→ 内外焊珠去除→ 预校正→ 感应热处理→ 定径及校直→涡流检测→切断→ 水压检查→ 酸洗→ 最终检查→ 包装各类钢管材质说明各类钢管材质说明:1、钢材的概念:钢材是钢锭、钢坯或钢材通过压力加工制成我们所需要的各种形状、尺寸和性能的材料。

管道面积、重量 计算公式

管道面积、重量 计算公式

工程量(面积)计算公式1、除锈、刷油工程。

(1)设备筒体、管道表面积计算公式:S=π×D×L式中π—-圆周率;D-—设备或管道直径;L——设备筒体高或管道延长米.(2)计算设备筒体、管道表面积时已包括各种管件、阀门、法兰、人孔、管口凹凸部分,不再另外计算。

2、防腐蚀工程。

(1)设备筒体、管道表面积计算公式同(1)。

(2)阀门表面积计算式:(图一)S=π×D×2。

5D×K×N图一式中D—-直径;K——1。

05;N——阀门个数。

(3)弯头表面积计算式:(图二)图二S=π×D×1。

5D×K×2π×N/B式中D——直径;K—-1。

05;N—-弯头个数;B值取定为:90°弯头B=4;45°弯头B=8。

(4)法兰表面积计算式:(图三)S=π×D×1。

5D×K×N图三式中D——直径;K-—1.05;N——法兰个数。

(5)设备和管道法兰翻边防腐蚀工程量计算式:(图四)图4S=π×(D+A)×A式中D——直径;A——法兰翻边宽.(6)带封头的设备防腐(或刷油)工程量计算式:(图五)图五S=L×π×D+(D[]22)×π×1.5×N式中N——封头个数;1.5-—系数值。

3、绝热工程量。

(1)设备筒体或管道绝热、防潮和保护层计算公式:V=π×(D+1。

033δ)×1.033δS=π×(D+2。

1δ+0.0082)×L图五式中D-—直径1。

033、2.1--调整系数;δ--绝热层厚度;L--设备筒体或管道长;0.0082--捆扎线直径或钢带厚.(2)伴热管道绝热工程量计算式:①单管伴热或双管伴热(管径相同,夹角小于90°时)。

D′=D1+D2 +(10~20mm)式中D′——伴热管道综合值;D1 ——主管道直径;D2 ——伴热管道直径;(10~20mm)—-主管道与伴热管道之间的间隙。

pvc管重量计算公式

pvc管重量计算公式

pvc管重量计算公式PVC管重量计算公式PVC管是一种常见的塑料管道,具有重量轻、耐腐蚀、易安装等优点,因此在建筑、给水、排水等领域得到了广泛应用。

计算PVC管的重量对于工程设计和安装非常重要,本文将介绍PVC管重量的计算公式和相关知识。

PVC管的重量计算公式如下:重量(kg)= 长度(m)× 单位长度重量(kg/m)我们需要确定PVC管的长度和单位长度重量。

PVC管的长度通常以米为单位,可以根据实际需要进行调整。

单位长度重量是指每米PVC管材料的重量,可以从相关标准或供应商提供的资料中获取。

在计算PVC管重量时,应注意以下几点:1. PVC管的长度应准确测量,以确保计算结果的准确性。

在实际应用中,常见的PVC管长度为4米、6米或12米,但也可能根据具体需求定制。

2. 单位长度重量是计算PVC管重量的关键参数,它取决于管材的规格和材质。

不同直径、不同厚度的PVC管具有不同的单位长度重量。

在选择PVC管时,应仔细查看相关标准或供应商提供的数据,确保使用正确的单位长度重量。

3. PVC管的单位长度重量通常以千克/米为单位。

在实际计算中,我们需要将长度单位转换为米,以保持单位的一致性。

4. 在进行PVC管重量计算时,应将单位长度重量与管道的实际长度相乘,得出准确的重量。

这样可以确保工程设计和材料采购的准确性。

除了计算PVC管重量的公式,以下是一些与PVC管重量计算相关的注意事项:1. PVC管的重量计算仅仅是用于参考,实际重量可能会因为生产工艺、材质差异等因素而略有偏差。

因此,在实际工程中,应充分考虑这些因素,进行合理的安全裕度设计。

2. PVC管的重量计算仅适用于普通的直管,对于特殊形状的管道或管件,需要根据实际情况进行单独计算。

3. 在进行PVC管重量计算时,还应考虑管道的附加负荷,如水压、土壤压力等。

这些附加负荷将对PVC管的承载能力产生影响,因此在工程设计中应进行合理的计算和评估。

PVC管重量的计算对于工程设计和安装至关重要。

管件重量计算公式

管件重量计算公式

精品文档管件重量计算公式,金属材料的理论重量计算方法(单位:公斤) =0.00785* (边宽+边宽-边厚)*边厚=0.00617*直径*直径(螺纹钢和圆钢相同)=0.00785*厚度*边宽不锈钢管:(外径-壁厚)x 壁厚X 0.0249仁公斤/米板材:每米重量=7.85*厚度黄铜管:每米重量=0.02670*壁厚* (外径-壁厚)紫铜管:每米重量=0.02796*壁厚* (外径-壁厚)铝花纹板:每平方米重量=2.96*厚度 有色金属比重:紫铜板 8.9黄铜板8.5锌板7.2铅板11.37 有色金属板材的计算公式为:每平方米重量 =比重*厚度,弯头重量计算公式 圆环体积=2X3.14X3.14("2)Rr--圆环圆半径R--圆环回转半径中空管圆环体积=2X3.14X3.14((r A 2)-(r ' A 2))Rr '--圆环内圆半径90, 60, 45度的弯头(肘管)体积分别是对应中空管圆环体积的 1/4、1/6、1/8钢的密度工程上计算重量时按 7.85公斤/立方分米,密度*体积=重量(质量)。

1、 180°弯头按表2倍计算,45°按1/2计算;2、 R 1.0DN 弯头重量按表 2/3计算;3、 表中未列出壁厚的重量,可取与之相近的两个重量计算平均值;4、 90°弯头计算公式;0.0387*S (D-S )R/1000 式中S=壁厚口旳=外径mnR=t 曲半径 mm 二,以下是焊接弯头的计算公式1 .外径-壁厚X 壁厚X0.0387X 弯曲半径* 1000, = 9 0。

弯头的理论重量举例:426 * 1 0 90°R=1 . 5D 的(426 - 1 0 ) * 1 0 * 0 . 3 8 7 * R600-1 000 = 96. 5 9 K g 角钢:每米重量 圆钢:每米重量 扁钢:每米重量 管材:每米重量 =0.02466*壁厚* (外径-壁厚)180°弯头按表2倍计算,45°按1/2计算;2 ..(外径-壁厚)X壁厚X0 . 0 2 4 6 6 X R倍数X I . 5 7 X公称通径=90 °弯头的理论重量举例:举例:426 * 10 9 0°R=l . 5D的( 4 2 6 - 1 0 ) * 1 0 * 0 . 0 2 4 6 6 * 1 . 5 D * 1 . 5 7 * 4 0 0 = 9 6 . 6K g180°弯头按表2倍计算,45°按1/2计算。

管道面积、重量-计算公式

管道面积、重量-计算公式

工程量(面积)计算公式1、除锈、刷油工程。

(1)设备筒体、管道表面积计算公式:S=π×D×L式中π——圆周率;D——设备或管道直径;L——设备筒体高或管道延长米。

(2)计算设备筒体、管道表面积时已包括各种管件、阀门、法兰、人孔、管口凹凸部分,不再另外计算。

2、防腐蚀工程。

(1)设备筒体、管道表面积计算公式同(1)。

(2)阀门表面积计算式:(图一)S=π×D×2.5D×K×N图一式中D——直径;K——1.05;N——阀门个数。

(3)弯头表面积计算式:(图二)图二S=π×D×1.5D×K×2π×N/B式中D——直径;K——1.05;N——弯头个数;B值取定为:90°弯头B=4;45°弯头B=8。

(4)法兰表面积计算式:(图三)S=π×D×1.5D×K×N图三式中D——直径;K——1.05;N——法兰个数。

(5)设备和管道法兰翻边防腐蚀工程量计算式:(图四)图4S=π×(D+A)×A式中D——直径;A——法兰翻边宽。

(6)带封头的设备防腐(或刷油)工程量计算式:(图五)图五S=L×π×D+(D[]22)×π×1.5×N式中N——封头个数;1.5——系数值。

3、绝热工程量。

(1)设备筒体或管道绝热、防潮和保护层计算公式:V=π×(D+1.033δ)×1.033δS=π×(D+2.1δ+0.0082)×L图五式中D——直径1.033、2.1——调整系数;δ——绝热层厚度;L——设备筒体或管道长;0.0082——捆扎线直径或钢带厚。

(2)伴热管道绝热工程量计算式:①单管伴热或双管伴热(管径相同,夹角小于90°时)。

D′=D1+D2 +(10~20mm)式中D′——伴热管道综合值;D1 ——主管道直径;D2 ——伴热管道直径;(10~20mm)——主管道与伴热管道之间的间隙。

钢材理论重量计算 管件计算公式

钢材理论重量计算  管件计算公式
钢材理论重量计算公式

1、 圆钢每m重量=0.00617×直径×直径 2、 方钢每m重量=0.00786×边宽×边宽 3、 六角钢每m重量=0.0068×对边直径×对 边直径 4、 八角钢每m重量=0.0065×直径×直径 5、 螺纹钢每m重量=0.00617×直径×直径

6、 等边角钢每m重量=边宽×边厚×0.015 7、 扁钢每m重量=0.00785×厚度×宽度 8、 无缝钢管每m重量=0.02466×壁厚×(外 径-壁厚) 9、 电焊钢每m重量=无缝钢管 10、钢板每㎡重量=7.85×厚度 11、黄铜管:每米重量=0.02670弯头重量计算公式 圆环体积=2X3.14X3.14(r^2)R r--圆环圆半径 R--圆环回转半径 中空管圆环体积=2X3.14X3.14((r^2)-(r’^2))R 二,以下是焊接弯头的计算公式 1.外径-壁厚X壁厚X0.0387X弯曲半径÷1000, =90°弯头的理 论重量 举例:426*10 90°R=1.5D的 (426-10)*10*0.387*R600÷1000=96. 59Kg 180°弯头按表2倍计算,45°按1/2计算; 2..(外径-壁厚)X壁厚X0.02466XR倍数X1.57X公称 通径=90°弯头的理论重量 举例:举例:426*10 90°R=1.5D的 (426-10)*10*0.02466*1.5D*1.57*400 =96.6Kg 180°弯头按表2倍计算,45°按1/2计算。

弯头的计算工式

一,金属材料的理论重量计算方法 (单位:公斤) 角钢:每米重量=0.015*(边宽+边宽-边厚)*边厚 圆钢:每米重量=0.00617*直径*直径(螺纹钢和圆钢相 同) 扁钢:每米重量=0.00785*厚度*边宽 管材:每米重量=0.02466*壁厚*(外径-壁厚) 不锈钢管:(外径-壁厚)×壁厚×0.02491=公斤/米 板材:每米重量=7.85*厚度 黄铜管:每米重量=0.02670*壁厚*(外径-壁厚) 紫铜管:每米重量=0.02796*壁厚*(外径-壁厚) 铝花纹板:每平方米重量=2.96*厚度 有色金属比重:紫铜板8.9黄铜板8.5锌板7.2铅板11.37 有色金属板材的计算公式为:每平方米重量=比重*厚 度

管道面积、重量计算公式

管道面积、重量计算公式

工程量〔面积〕计算公式1、除锈、刷油工程。

(1)设备筒体、管道外表积计算公式:S=π×D×L式中π——圆周率;D——设备或管道直径;L——设备筒体高或管道延长米。

(2)计算设备筒体、管道外表积时已包括各种管件、阀门、法兰、人孔、管口凹凸局部,不再另外计算。

2、防腐蚀工程。

(1)设备筒体、管道外表积计算公式同(1)。

(2)阀门外表积计算式:(图一)S=π×D×2.5D×K×N图一式中D——直径;K——1.05;N——阀门个数。

(3)弯头外表积计算式:(图二)图二S=π×D×1.5D×K×2π×N/B式中D——直径;K——1.05;N——弯头个数;B值取定为:90°弯头B=4;45°弯头B=8。

(4)法兰外表积计算式:(图三)S=π×D×1.5D×K×N图三式中D——直径;K——1.05;N——法兰个数。

(5)设备和管道法兰翻边防腐蚀工程量计算式:(图四)图4S=π×(D+A)×A式中D——直径;A——法兰翻边宽。

(6)带封头的设备防腐(或刷油)工程量计算式:(图五)图五S=L×π×D+(D[]22)×π×1.5×N式中N——封头个数;1.5——系数值。

3、绝热工程量。

(1)设备筒体或管道绝热、防潮和保护层计算公式:V=π×(D+1.033δ)×1.033δS=π×(D+2.1δ+0.0082)×L图五式中D——直径1.033、2.1——调整系数;δ——绝热层厚度;L——设备筒体或管道长;0.0082——捆扎线直径或钢带厚。

(2)伴热管道绝热工程量计算式:①单管伴热或双管伴热(管径一样,夹角小于90°时)。

D′=D1+D2 +(10~20mm)式中D′——伴热管道综合值;D1 ——主管道直径;D2 ——伴热管道直径;(10~20mm)——主管道与伴热管道之间的间隙。

管件重量的计算

管件重量的计算

管件重量的计算 (仅供参考)------------------------冉启昆作各种受热面、连接管。

施工设计或作受压件材料初估的设计人员,都要给出管子或管道的重量。

应该说,管件重量的计算是一件既简单又容易的事情。

但在我所接触的设计人员(包括东方锅炉,华西能源的人员)中,管件重量的计算方法不尽相同。

大致有两种,一是工作时间较长的老同志,他们知道通过查取材料标准中给出的单重a (kg/m ),再乘以管件的展开长度或估计该管件所需的总长,便得所需的重量。

但若该规格的管件标准中没有时,a 将无从查得,仍需设计者自行计算。

二是来公司工作不久的新同志,他们有一部份人并不知道材料标准制中已给出单重a ,于是他们常采用的是[重量=密度×体积]的办法,这种方法无疑是正确的,但本人觉得比较麻烦,下面介绍一种本人认为是求管件单重比较快捷的方法。

这种方法应用较广,且不受规格限制。

1 光管单重a 的计算这里所说的光管是指横截面为连续的,封闭的圆环形,内壁光滑的空心制品,如锅炉各种受热面管子、各受压组件间的连接管。

锅炉范围内汽水管道等等。

1.1 计算公式s s d a w )(024661502.0-= kg/m 3 (1)式中 w d —管子(或管道)的公称(或名义)外径,mm ; 式中s —管子(或管道)的公称(或名义)壁厚,mm ;1.2 (1)式的物理意义咋一看,(1)式右端的量纲是面积(mm 2)怎么会是kg/m 了?其实(1)式仍然是重量=密度×体积演变而来的结果。

其原理是将管子(或管道)当作钢板计算,只不过是此时的钢板变得比较特殊而已。

其过程如下:○1将管子(或管道)按中经展开的长π(dw-s )做为钢板的宽度;○2取管子(或管道)的长度L=1m 作为钢板的长度,式中已隐去;○3以管子(或管道)的厚度s 作为钢板的厚度;○4以锅炉上广为使用的碳钢和合金钢(不含不锈钢)一般取其密度ρ=7850kg/m 3;○5系数0.024661502有人以为是经验系数,其实不是,经验怎么会精确到小数点后九位数了,它是πρ之积换算而来的。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

管件重量计算公式
一,金属材料的理论重量计算方法
(单位:公斤)
角钢:每米重量=0.00785*(边宽+边宽-边厚)*边厚
圆钢:每米重量=0.00617*直径*直径(螺纹钢和圆钢相同)
扁钢:每米重量=0.00785*厚度*边宽
管材:每米重量=0.02466*壁厚*(外径-壁厚)
不锈钢管:(外径-壁厚)×壁厚×0.02491=公斤/米
板材:每米重量=7.85*厚度
黄铜管:每米重量=0.02670*壁厚*(外径-壁厚)
紫铜管:每米重量=0.02796*壁厚*(外径-壁厚)
铝花纹板:每平方米重量=2.96*厚度
有色金属比重:紫铜板8.9黄铜板8.5锌板7.2铅板11.37
有色金属板材的计算公式为:每平方米重量=比重*厚度
二,弯头重量计算公式
圆环体积=2X3.14X3.14(r^2)R
r--圆环圆半径
R--圆环回转半径
中空管圆环体积=2X3.14X3.14((r^2)-(r’^2))R
r’--圆环内圆半径
90,60,45度的弯头(肘管)体积分别是对应中空管圆环体积的1/4、1/6、1/8。

钢的密度工程上计算重量时按7.85公斤/立方分米,密度*体积=重量(质
量)。

1、180°弯头按表2倍计算,45°按1/2计算;
2、R1.0DN弯头重量按表2/3计算;
3、表中未列出壁厚的重量,可取与之相近的两个重量计算平均值;
4、90°弯头计算公式;0.0387*S(D-S)R/1000式中S=壁厚mm D=外径mm R=弯曲半径mm 二,以下是焊接弯头的计算公式
1.外径-壁厚X壁厚X0.0387X弯曲半径÷1000,=90°弯头的理论重量
举例:426*1090°R=1.5D的
(426-10)*10*0.387*R600÷1000=96.59Kg
180°弯头按表2倍计算,45°按1/2计算;
2..(外径-壁厚)X壁厚X0.02466XR倍数X1.57X公称通径=90°弯头的理论重量
举例:举例:426*1090°R=1.5D的
(426-10)*10*0.02466*1.5D*1.57*400=96.6Kg 180°弯头按表2倍计算,45°按1/2计算。

注:上面一些可能有错误的地方,比如,角钢计算方法..。
