规划建设工程竣工验收测量技术方案
规划放验线竣工测量技术方案

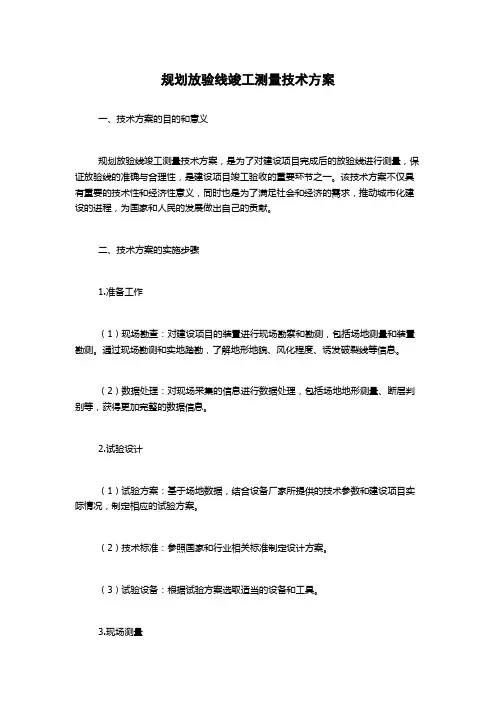

规划放验线竣工测量技术方案一、技术方案的目的和意义规划放验线竣工测量技术方案，是为了对建设项目完成后的放验线进行测量，保证放验线的准确与合理性，是建设项目竣工验收的重要环节之一。
该技术方案不仅具有重要的技术性和经济性意义，同时也是为了满足社会和经济的需求，推动城市化建设的进程，为国家和人民的发展做出自己的贡献。
二、技术方案的实施步骤1.准备工作（1）现场勘查：对建设项目的装置进行现场勘察和勘测，包括场地测量和装置勘测。
通过现场勘测和实地踏勘，了解地形地貌、风化程度、诱发破裂线等信息。
（2）数据处理：对现场采集的信息进行数据处理，包括场地地形测量、断层判别等，获得更加完整的数据信息。
2.试验设计（1）试验方案：基于场地数据，结合设备厂家所提供的技术参数和建设项目实际情况，制定相应的试验方案。
（2）技术标准：参照国家和行业相关标准制定设计方案。
（3）试验设备：根据试验方案选取适当的设备和工具。
3.现场测量（1）放验线测量：采用全站仪进行放验线测量，对放验线的实际位置和高低程进行测量记录，以确保放验线的准确性和合理性。
（2）精度要求：采用高精度仪器，保证测量精度的要求，保证测量数据的准确性。
（3）数据收集：对测量数据进行实时记录和收集，保证测量过程的数据真实有效，保障数据的统一性和精确性。
4.数据处理与分析（1）测量数据处理：对测量数据进行清洗、筛选、组合、比较、校核和修订。
（2）数据分析：基于数据处理结果，进行倾向分析、回归分析和误差分析，找出梳理数据特征，并提出相应的处理方法。
5.成果输出（1）技术报告：撰写具有实际意义的技术报告，以确保测量成果和技术方案与实际情况的符合程度。
（2）测量图分析：撰写大气条件分析、细致分析、误差分析、重力网络分析等专题图表，以便于对试验数据的更加深入的认识和了解。
三、技术方案特点1.该方案结合了现场勘查、试验设计、现场测量、数据处理与分析、成果输出等多个环节，具体、系统，确保测量成果的有效性和准确性。
竣工验收测量和管线测量技术方案
竣工验收测量和管线测量技术方案竣工验收测量是在建设工程竣工后的一项重要工作，它主要用于评估工程质量是否符合设计要求，并且确保建设过程中没有发生明显的偏离。
管线测量是其中的一项重要内容，它主要用于确定工程中的管道布置和施工质量。
本文将详细介绍竣工验收测量和管线测量的技术方案。
竣工验收测量的技术方案包括以下几个步骤：1. 准备工作：包括收集工程设计文件、施工方案和竣工验收标准等，确定测量的范围和目的。
同时应对所需测量工具和设备进行检查和校准，确保其准确性和可靠性。
2. 纵断面测量：通过对工程地面纵断面的测量，可以确定工程设计与实际施工情况是否相符。
测量方法可以采用全站仪、GPS等设备，在不同位置进行测量，获得具体的地面高程信息，并将测量结果与设计要求进行比较和分析。
3. 横断面测量：通过对工程地面横断面的测量，可以评估工程的平整度和坡度是否满足设计要求。
测量方法同样可以采用全站仪、GPS等设备，测量不同位置的地面高程信息，并绘制成横断面图，与设计要求进行比较和分析。
4. 建筑物测量：对建筑物进行测量，主要包括建筑物的平面图、立面图和剖面图的测量。
测量方法可采用全站仪、激光测距仪等设备，在不同位置进行测量，获得具体的尺寸和形状信息，并与设计要求进行比较和分析。
5. 设备测量：对工程中的设备进行测量，主要包括设备的位置、高度和安装情况等。
测量方法可以采用全站仪、水平仪等设备，在不同位置进行测量，并与设计要求进行比较和分析。
在管线测量方面，主要包括以下几个步骤：1. 管道布置测量：通过对管道的布置进行测量，可以确保管道的位置和走向符合设计要求。
测量方法可以采用全站仪、测绘仪等设备，在不同位置进行测量，并将测量结果与设计要求进行比较和分析。
2. 管道施工质量测量：通过对管道的几何参数进行测量，可以评估管道施工的质量是否符合要求。
测量参数包括直径、壁厚、弯头曲率等，测量方法可采用超声波测量仪、激光测距仪等设备，在不同位置进行测量，并将测量结果与设计要求进行比较和分析。
竣工验收 测绘 实施方案
竣工验收测绘实施方案竣工验收测绘实施方案。
一、项目背景。
随着城市建设的不断发展，竣工验收测绘工作显得尤为重要。
竣工验收测绘是指在工程项目全部或部分完工后，对工程质量、工程量、工程结构、工程设备及工程环境等进行检测、测量和评定的工作。
其目的是为了保障工程质量，保障国家利益，保障社会公共利益，保障人民群众利益，保障建设单位利益。
二、实施目标。
1. 确保工程质量符合相关国家规定标准；2. 确保工程量准确无误，符合实际情况；3. 确保工程结构稳固可靠，符合设计要求；4. 确保工程设备安全有效，符合使用要求；5. 确保工程环境卫生、安全，符合相关规定。
三、实施步骤。
1. 确定竣工验收测绘工作的时间节点和范围，明确工作目标；2. 组织相关人员进行现场勘察，了解工程实际情况；3. 对工程质量、工程量、工程结构、工程设备及工程环境进行详细测绘和检测；4. 对测绘和检测结果进行分析和评定，形成竣工验收测绘报告；5. 将竣工验收测绘报告提交相关部门进行审查和验收；6. 对审查验收结果进行整改和落实，确保问题得到及时解决；7. 完成竣工验收测绘工作的相关档案整理和归档。
四、实施要求。
1. 所有参与竣工验收测绘工作的人员必须具备相关的专业知识和技能；2. 竣工验收测绘工作必须严格按照国家相关标准和规定进行；3. 在竣工验收测绘过程中，必须严格遵守安全操作规程，确保人员安全；4. 竣工验收测绘报告必须真实、准确、完整，不得有任何造假行为；5. 竣工验收测绘工作的结果必须符合相关审查验收标准，合格后方可移交使用。
五、实施保障。
1. 确保竣工验收测绘工作的人员配备和技术设备具备；2. 确保竣工验收测绘工作的经费投入到位；3. 确保竣工验收测绘工作的相关规章制度健全，操作流程清晰；4. 确保竣工验收测绘工作的相关部门和单位的配合和支持。
六、总结。
竣工验收测绘工作是工程建设的最后一道关口，对工程质量和安全具有重要意义。
只有严格按照规定和标准进行竣工验收测绘工作，才能确保工程的质量和安全，保障国家和人民的利益。
规划建设工程竣工验收测量技术方案
规划建设工程竣工验收测量技术方案一、引言建设工程竣工验收测量技术方案是在建设工程竣工验收阶段，通过测量手段对建设项目进行核量、核实、核验、核对等工作，以保障建设工程质量、验收合格的技术方案。
本方案旨在通过详细的说明测量任务、测量方法、测量设备、测量程序和测量精度要求等方面的内容，确保测量工作的准确性和可靠性。
二、测量任务根据建设工程竣工验收的范围和内容，确定以下测量任务：1.建筑物及构筑物的外形、长度、宽度、高度、面积等测量；2.建筑物内部空间的容积测量；3.土方工程的开挖量、填方量、边坡坡度等测量；4.地基和基础工程的坡度、高度、水平等测量；5.钢结构工程的净空高度、柱、梁、板等构件尺寸的测量；6.混凝土结构工程的尺寸、倾斜度、垂直度等测量；7.桥梁工程及道路工程的宽度、长度、高度等测量；8.水利工程的水尺测量、坡度测量等。
三、测量方法根据测量任务的不同，采用以下测量方法：1.传统测量方法：包括经纬仪、平板测量尺、水准仪、钢尺等传统测量工具；2.光学测量方法：包括全站仪、经纬仪、自动水准仪等光学测量设备；3.电子测量方法：包括全站仪、GPS、激光定位器等电子测量设备；4.图像测量方法：通过无人机、航空相机等设备获取建筑物或工程的图像数据，并通过测量软件进行数字化处理和分析。
四、测量设备根据测量任务和测量方法的不同，确定以下测量设备：1.全站仪：用于建筑物、构筑物及其他工程的点、线、面的测量和平差计算；2.自动水准仪：用于测量建筑物的高程和水平等参数；3.GPS定位仪：用于测量建筑物的精确定位和坐标信息；4.激光测距仪：用于测量建筑物的尺寸、长度等；5.无人机：用于获取建筑物或工程的图像数据；6.数字测量软件：用于数据的导入、处理和分析。
五、测量程序根据建设工程竣工验收的顺序和要求，制定以下测量程序：1.确定测量任务和测量范围；2.组织测量人员进行踏勘和现场勘测，确定测量控制点及其坐标；3.制定测量方案，并确定测量方法和测量设备；4.进行测量作业，采集测量数据；5.对测量数据进行处理和分析，制作测量成果图；6.对测量成果进行评估，根据建设工程竣工验收的要求进行审查和核对；7.准备测量报告和评估报告，提交给竣工验收部门和相关管理部门。
建设工程竣工规划验收测量指导书
ZYW07-11 第1 页共4 页修改码0建设工程竣工规划验收测量作业指导书1. 目的和适用范围1.1 目的为了对建设工程竣工规划验收测量作业过程中必须遵循的规则作出规定，为建设工程竣工验收测量提供指导，特制定本作业指导书。
1.2 适用范围本作业指导书适用于建设工程竣工规划验收测量的作业和质量检验工作。
本作业指导书中未涉及到的技术要求，应按照相关规范和项目技术设计书的要求执行。
2. 作业引用文件2.1 技术标准2.1.1 CJJ8-99《城市测量规范》2.1.2 DGJ08-86-2000 《1:500、1:1000、1:2000 数字地形测量规范》2.1.3 JSB304《建设工程竣工规划验收测量技术标准》2.1.4 JSB501《1:500 地形图DWG 数据技术标准》；2.1.5 JSB502《1:1000、1:2000 地形图DWG 数据技术标准》；2.1.6 JSB512《基础地理数据库1:500 数据维护技术标准》；2.1.7 JSB516《基础地理数据库1:2000 数据转换技术标准》；2.1.8 项目设计和/或专业技术设计书；2.2 管理文件2.2.1 GLW001《测绘项目技术设计规定》2.2.2 GLW002《测绘项目技术总结编写规定》2.2.3 GLW020《上海市测绘院测绘产品检验实施细则》2.2.5 GLW011《测绘项目负责人制度》2.2.6 GLW012《测绘资料档案管理办法》2.2.7 GLW018《 1:500～1:2000 大比例尺地形图生产管理规定》2.2.8 ZYW06-01《各级人员的岗位规范》3. 作业流程图：详见附图。
4. 作业程序：4.1 接收任务4.1.1 由分院将任务下达到作业科室，并签发ZJL0712 测绘项目任务单。
4.1.2 作业科室接收任务后，应按照GLW011《测绘项目负责人制度》的规定确定该项目的项目负责人。
必要时由分院确定该项目的项目负责人。
规划建设工程竣工验收测量技术方案

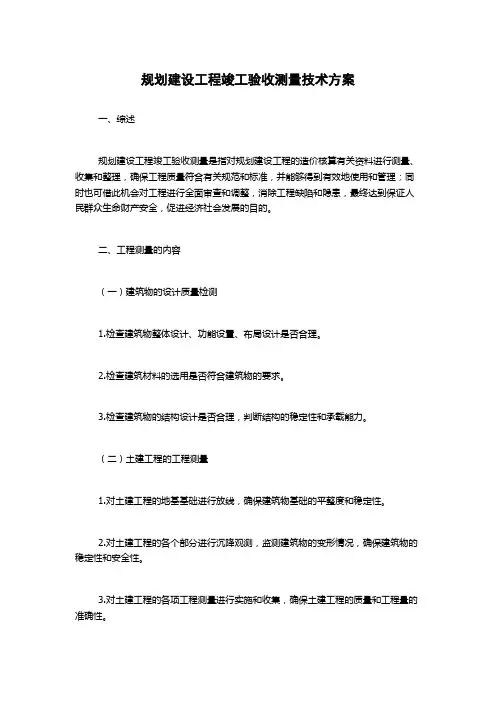

规划建设工程竣工验收测量技术方案一、综述规划建设工程竣工验收测量是指对规划建设工程的造价核算有关资料进行测量、收集和整理，确保工程质量符合有关规范和标准，并能够得到有效地使用和管理；同时也可借此机会对工程进行全面审查和调整，消除工程缺陷和隐患，最终达到保证人民群众生命财产安全，促进经济社会发展的目的。
二、工程测量的内容（一）建筑物的设计质量检测1.检查建筑物整体设计、功能设置、布局设计是否合理。
2.检查建筑材料的选用是否符合建筑物的要求。
3.检查建筑物的结构设计是否合理，判断结构的稳定性和承载能力。
（二）土建工程的工程测量1.对土建工程的地基基础进行放线，确保建筑物基础的平整度和稳定性。
2.对土建工程的各个部分进行沉降观测，监测建筑物的变形情况，确保建筑物的稳定性和安全性。
3.对土建工程的各项工程测量进行实施和收集，确保土建工程的质量和工程量的准确性。
（三）水电工程的测量1.对水电工程的各个部分进行实施和测量，确定水利工程的地形地貌及水能力。
2.对水电利用工程进行施工监理，确保工程质量符合标准。
3.确定水电工程的流量，水位，水位高度和流速等参数，确保水利工程可以得到有效利用。
（四）交通运输工程的测量1.对交通运输工程的线路进行施工测量，确保线路的合理性。
2.对交通运输工程的建筑物和设备进行测量，确保工程的规范性和安全性。
3.对交通运输工程进行现场观测和监测，确保交通运输工程的质量达到规定要求。
三、工程测量的实施流程（一）前期准备工作1.确定规划建设工程竣工验收测量的依据和要求。
2.组织人员，制定工程测量实施计划，制订测量程序和技术方案。
3.了解现场工程情况，绘制现场平面图和建筑物立面图等。
4.对工程测量所需的仪器和工具进行检查和验收。
（二）实施测量工作1.进行测量前的准备工作，包括标明测点和观测点，选择与工程情况相符的测量方法及技术参数等。
2.采用地基、地面和立面三维全方位测量的方法，对工程进行实施和监测。
规划建设工程竣工验收测量技术方案设计
规划建设工程竣工验收测量技术方案设计一、引言工程竣工验收是指工程项目建设完成后，依据工程设计文件和相关要求进行的检查、测试和评定，以验证工程项目是否符合设计要求、建设标准和相关法律法规的程序。
在工程竣工验收过程中，测量技术方案设计是至关重要的一环，其可以确保工程质量的符合性，满足设计要求，避免工程过程中的偏差和瑕疵。
本文将针对规划建设工程竣工验收测量技术方案进行详细设计。
二、测量任务和方法1.测量任务测量任务包括：工程建筑物和结构的平面布置、立面结构、屋面、墙体等的测量；工程施工的垂直度、水平度、平行度等的测量；重要构件的尺寸和位置的测量；设备安装的位置和高度测量等。
2.测量方法根据具体的测量任务，选择合适的测量方法。
常用的测量方法包括：全站仪测量、水平仪测量、高程仪测量、导线测量、钢尺测量、卫星定位测量等。
根据实际需求，合理选择不同的测量方法，确保测量结果的准确性和可靠性。
三、测量仪器设备根据测量任务的需求和测量方法的选择，设计选用合适的测量仪器设备。
常用的测量仪器设备有：全站仪、水平仪、高程仪、经纬仪、GPS定位仪、激光测距仪等。
选用仪器设备时需考虑其精度、稳定性、使用方便性以及数据处理能力等因素。
四、测量控制网的设计测量控制网是测量工程的基础，其准确性和完整性直接影响测量结果的可靠性。
设计测量控制网时，应考虑控制点的数量、位置和布设方式。
控制点的数量应根据工程的规模和复杂程度来确定，设计总体布设方案，保证控制点的分布均匀和密度合适。
同时，对控制点进行详细的标定和记录，确保其稳定性和长期可用性。
五、测量数据的采集和处理测量数据的采集和处理是测量工作的重要环节。
采集测量数据时，应严格按照测量任务和测量方法的要求进行操作。
对于不同类型的测量数据，可以采用相应的数据处理软件进行处理，如绘图软件、数据处理软件、统计软件等。
处理后的数据应经过验算，确保其准确性和可靠性。
六、测量报告和结果分析根据测量数据的处理结果，编制测量报告，报告应包含测量任务、测量方法、测量仪器设备、测量数据、测量结果等内容。
规划建设工程竣工验收测量技术方案
沧州旭阳1:500规划建设工程竣工验收测量技术方案测绘单位: 日期: 年月日目录一任务情况 (4)二技术依据 (4)三技术要求 (5)四规划竣工验收测量 (7)1 竣工验收测量 (7)1、作业流程 (7)2、一般规定 (7)3、竣工测量内容的要求 (7)2 隐蔽工程测量 (12)1、作业流程 (12)2、准备工作 (12)3、精度要求: (12)4、测量方法: (13)5、测量要素: (13)6、绘图要点: (13)7、质量检查: (14)8、上交资料 (14)3 注意事项 (14)1安全事项 (14)2施测事项 (15)引言为进一步强化沧州渤海新区城市规划测绘工作的管理制度,理顺与逐步建立、完善沧州渤海新区城市规划测绘数据成果库,强化对外服务意识,提高对外服务质量,做好对外技术咨询服务工作。
建设工程竣工验收测量就是工程测量学科的一个重要方面,也就是规划建设管理的一个重要环节。
根据《沧州渤海新区规划测绘管理规程》为了保障佛山市建设工程竣工规划验收测量的质量,确保城市规划管理部门获取可靠的建筑工程竣工规划验收资料,依据城市规划管理规章与有关测绘技术规范进行建筑工程竣工规划验收。
一任务情况沧州旭阳己内酰胺一体化项目就是省、市重点产业支持项目,已列入河北省沿海发展规划及沧州市“十二五”规划,建设规模为年产己内酰胺40万吨,分两期建设。
本测绘项目为:一期建设内容包括:20万吨/年环己酮、20万吨/年己内酰胺以及相应配套项目及公辅设施等。
项目面积为800亩。
范围内测绘1:500竣工地形图。
并计算相关竣工测量成果。
二技术依据1、《工程测量规范》 (GB50026-93)2、《城市测量规范》 (CJJ8-99)3、《全球定位系统(GPS)测量规范》 (GB/T18314—2001)4、《全球定位系统城市测量技术规程》 (CJJ73—97)5、《1:500 1:1000 1:2000地形图图式》 GB/T7929)6、《1∶500、1∶1000、1∶2000地形图数字化规范》 GB/T17160-19977、《工厂竣工现状总图编绘与实测规程》 JBJ21-90;8、《城市基础地理信息系统技术规范》 (CJJ 100)9、《数字测绘产品检查验收规定与质量评定》 (GB/T 18316)10、《国家三、四等水准测量规范》 (GB12898—91)11、《测绘产品检查验收规定》 (CH1002—95)12、《测绘产品质量评定标准》 (CH1003—95)13、《1:500比例尺地形图数据标准》三技术要求四规划竣工验收测量1 竣工验收测量1、作业流程收集控制点成果、竣工地形图等资料外业测量建筑物房角点坐标及首层地台标高内业展点编辑成图质量检查及评定2、一般规定(1)竣工测量应采用佛山市独立坐标系统及珠江高程系统,图幅规格、分幅与编号方法应与1:500比例尺地形图规格、分幅与编号方法一致。
规划建设工程竣工验收测量技术方案
沧州旭阳1:500规划建设工程竣工验收测量技术方案测绘单位：日期：年月日目录一任务情况............................... 错误!未指定书签。
二技术依据............................... 错误!未指定书签。
三技术要求................................ 错误!未指定书签。
四规划竣工验收测量........................ 错误!未指定书签。
1 竣工验收测量.......................... 错误!未指定书签。
1.作业流程.......................... 错误!未指定书签。
2.一般规定.......................... 错误!未指定书签。
3.竣工测量内容的要求................ 错误!未指定书签。
2 隐蔽工程测量.......................... 错误!未指定书签。
1.作业流程.......................... 错误!未指定书签。
2.准备工作.......................... 错误!未指定书签。
3.精度要求：........................ 错误!未指定书签。
4.测量方法：........................ 错误!未指定书签。
5.测量要素：........................ 错误!未指定书签。
6.绘图要点：........................ 错误!未指定书签。
7.质量检查：........................ 错误!未指定书签。
8.上交资料.......................... 错误!未指定书签。
3 注意事项 ............................. 错误!未指定书签。
1安全事项........................... 错误!未定义书签。
规划建设工程竣工验收测量技术方案
规划建设工程竣工验收测量技术方案Document number：BGCG-0857-BTDO-0089-2022沧州旭阳1:500规划建设工程竣工验收测量技术方案测绘单位：日期：年月日目录引言为进一步强化沧州渤海新区城市规划测绘工作的管理制度,理顺和逐步建立、完善沧州渤海新区城市规划测绘数据成果库，强化对外服务意识，提高对外服务质量，做好对外技术咨询服务工作。
建设工程竣工验收测量是工程测量学科的一个重要方面，也是规划建设管理的一个重要环节。
根据《沧州渤海新区规划测绘管理规程》为了保障佛山市建设工程竣工规划验收测量的质量，确保城市规划管理部门获取可靠的建筑工程竣工规划验收资料，依据城市规划管理规章和有关测绘技术规范进行建筑工程竣工规划验收。
一任务情况沧州旭阳己内酰胺一体化项目是省、市重点产业支持项目，已列入河北省沿海发展规划及沧州市“十二五”规划，建设规模为年产己内酰胺40万吨，分两期建设。
本测绘项目为：一期建设内容包括：20万吨/年环己酮、20万吨/年己内酰胺以及相应配套项目及公辅设施等。
项目面积为800亩。
范围内测绘1：500竣工地形图。
并计算相关竣工测量成果。
二技术依据1. 《工程测量规范》（GB50026-93）2. 《城市测量规范》（CJJ8-99）3. 《全球定位系统（GPS）测量规范》 (GB/T18314—2001)4.《全球定位系统城市测量技术规程》 (CJJ73—97)5. 《1:500 1:1000 1:2000地形图图式》 GB/T7929）6. 《1∶500、1∶1000、1∶2000地形图数字化规范》 GB/T17160-19977. 《工厂竣工现状总图编绘与实测规程》 JBJ21-90；8. 《城市基础地理信息系统技术规范》（CJJ 100）9.《数字测绘产品检查验收规定和质量评定》（GB/T 18316）10.《国家三、四等水准测量规范》 (GB12898—91)11.《测绘产品检查验收规定》 (CH1002—95)12.《测绘产品质量评定标准》 (CH1003—95)13.《1:500比例尺地形图数据标准》三技术要求（5）网络RTK（GZCORS）和单基站RTK测设的控制点不作为二级图根控制的起算点时，应检测其边长、角度和高差，边长的相对误差较差应小于1/4000，角度较差≤68秒，检测高差的较差≤ *S。
工程建设竣工测量方案
工程建设竣工测量方案一、编制目的为了保证工程建设竣工验收的顺利进行，保证工程质量和安全，特制定本竣工测量方案。
本方案适用于各类工程建设的竣工测量工作。
二、测量范围本竣工测量方案适用于所有建筑工程、市政工程、通信工程、水利工程、交通运输工程、农田水利工程、矿山工程等各类工程建设的竣工测量。
三、测量目的1. 确定工程竣工时各项尺寸和位置的符合情况；2. 确定工程各项指标是否符合设计要求；3. 确定工程建设是否符合相关法规和标准。
四、测量方法1. 室内测量：使用测距仪、激光测距仪等设备进行室内尺寸测量，确保各项尺寸符合设计要求；2. 室外测量：使用全站仪、GPS仪等设备进行室外尺寸和位置测量，确保工程的位置和方向符合设计要求；3. 材料测量：对工程材料进行抽样检测，确保材料的质量符合标准；4. 设备测量：对工程设备进行检测，确保设备运行正常和稳定；5. 现场测量：对工程现场进行全面的测量，确保各项指标符合设计要求。
五、测量质量控制1. 对测量人员进行严格的培训，确保其具备设计要求的测量技能；2. 配备高精度的测量设备，确保测量的准确性和可靠性；3. 编制详细的测量记录，确保测量数据的真实性和完整性；4. 对测量过程进行严格的监督和检查，确保测量结果的准确性和可信度。
六、测量文件管理1. 对测量数据进行及时归档和存档，确保测量文件的完整性和可追溯性；2. 对测量记录进行备份，确保测量数据的安全性和完整性；3. 对测量文件进行定期检查和审查，确保测量数据的准确性和可信度。
七、测量报告1. 对测量结果进行汇总和分析，编制竣工测量报告；2. 确定工程建设的合格性和不合格性，并提出合理的整改措施；3. 对不合格的部分进行重新测量和评估，确保工程的合格性和安全性。
八、其他事项1. 对测量人员进行严格的安全教育和培训，确保工程建设期间的安全性；2. 和相关部门和单位进行紧密合作，确保竣工测量工作的顺利进行；3. 对竣工测量过程进行全程监督和检查，确保工程建设的质量和安全。
建筑工程规划验收竣工测量关键工艺分析
中国新技术新产品2020 NO.8（上）- 111 -工 程 技 术０ 前言竣工测量处理以编制平面位置关系图及计算建筑面积为验收中的重要内容。
利用测量技术方法测定竣工建筑物，通过对规划界限建筑形状、高度及位置等内容的合理规划，依据各项数据计算实际面积，保证后续验收工作的准确性与有效性。
１ 建筑工程规划验收竣工测量内容在竣工测量过程中施工人员首先应当遵循工程建设施工现场原则，通过地上、地下全面勘察了解建筑结构，在测绘竣工总平面图时依据其所测绘的所有册图纸为数据参数，为建筑结构提供重点依据，数据测绘应当依据施工现场中隐蔽建筑及地下管道结构为主要内容，记录各部分位置及标高，为后续草图描绘提供数据支撑。
根据实际情况运用建设标准，根据设计图纸的实际情况，选择符号图例。
以取得的相应资料汇编竣工总平面图测绘，仔细审查施工编绘工作，通过对勘误之处进行及时处理保证整体绘制工作的精确性与准确性，根据数据资料编绘竣工总平面图，为后续工程技术审核工作奠定良好基础。
竣工平面图具体测量要求，如图1所示。
２ 建筑工程规划验收竣工测量基本要求在进行工程规划验收竣工测量工作时应当重视工程测量记录，通过对各项内容的记录提升所提交数据的时效性与真实性[1]。
规划验收竣工测量工作能够确保企业战略性发展目标的实现，通过对各级工作的合理控制提升其有效性。
在竣工测量技术中应当重视信息数据采集工作，要求专业人员依据现行建筑流程采集相关数据，并通过后续整合数据收集资料为提升规划验收竣工测量工作的效率。
下面表格形式对竣工地形图的具体测绘方式进行说明，见表1。
表1 各种测量方法与测量系统测量工具与方法测量系统平面测量方法中海达V8双频GPS接收机JSCORS系统高程测量方法V8CORSRKT相结合模式RTS-800型全站仪竣工地形图测绘数字化成图模式CASS7.0成图软件制图３ 建筑工程规划验收竣工测量技术建筑工程竣工测量工艺主要依据建筑工程的实际情况适当选择相关的施工工艺。
工程竣工测绘技术方案
工程竣工测绘技术方案一、前言工程竣工测绘技术是指在土地利用、工程建设或其他领域的完成时，对工程项目的地理特征、地形图、地貌测量、土地清界等进行的一项必要的技术工作。
工程竣工测绘技术的主要目的是确保工程项目的质量、安全和合法性，为工程项目的验收提供必要的数据和图件依据。
二、技术工作内容工程竣工测绘技术工作主要包括以下几个方面：1、地理特征测量：包括土地、地物、地貌、水文地质等自然地理特征的测量和记录。
2、地形图测制：通过对工程所在地区的地势、地形、地貌等进行测量和绘制，形成地形图。
3、建筑物清界：对工程项目所在地进行建筑物的边界清晰标定，确保建筑物的合法性和规范性。
4、土地利用界定：对工程项目的土地利用进行测绘和界定，确保土地利用的合法性和规范性。
5、测绘图件制作：对上述测量结果进行整理、处理和绘制成相应的测绘图件。
三、技术工作流程1、准备阶段：包括准备测绘仪器设备、组织测绘人员、编制测绘方案、与有关单位沟通等。
2、地面测量：使用测绘仪器对工程项目所在地区进行实地测量，获取地理特征、地形地貌等数据。
3、数据处理：对采集到的测量数据进行处理，包括数据的整理、检查、修正等，确保数据的准确性和可靠性。
4、绘图制图：根据处理后的测量数据进行绘制相应的测绘图件，包括地形图、建筑物清界图、土地利用图等。
5、验收阶段：对绘制的测绘图件进行验收，确保符合相关规范和标准。
四、技术工作要求1、数据准确性：测绘数据必须准确无误，确保测绘图件的可靠性和合法性。
2、测量仪器的精度：使用的测量仪器必须具备一定的精度和稳定性，确保测量结果的准确性。
3、测绘人员的素质：测绘人员必须具备一定的测量技术和专业知识，确保技术工作的顺利进行。
4、测绘图件的规范性：测绘图件必须符合相关标准和规范，确保图件的合法性和规范性。
五、技术工作应用工程竣工测绘技术主要应用于土地利用规划、城市规划、工程建设、土地资源管理等领域。
通过工程竣工测绘技术，可以获取工程项目所在地区的地理特征信息、地形地貌信息，为土地利用规划、城市规划等提供重要的数据支持。
规划建设工程竣工验收测量技术方案(DOC)
规划建设工程竣工验收测量技术方案(DOC) 规划建设工程竣工验收测量技术方案一、前言竣工验收是对建设工程的最后一道关口，测量是其中的一个重要环节。
本文旨在对规划建设工程竣工验收测量技术方案进行探讨，以期提高建设工程测量技术水平。
二、竣工验收测量技术常用方法2.1 测量仪器的选用竣工验收测量技术的选择要根据建设工程的具体情况来决定，比如测量要求的高度、跨度、测量范围等等。
通常来说，竣工验收测量仪器的选择应当考虑到测量精度、装置操作难易程度、使用稳定性以及易维护性等四个方面。
2.2 TBN（三边测量仪）法该方法主要是利用三角形的计算公式来确定目标点的位置，同时根据实测参数计算目标点高度、坐标等测量结果。
该方法的突出优点在于能够利用测量仪器进行远距离测量，同时也能够利用角度测量技术进行精度的保证。
2.3 GPS（全球卫星定位系统）法该方法是基于现代卫星技术研制的其优势是可以以很大程度地减小人工误差，同时还能够全天候、全球性定位并且测量结果的确性非常高。
最主要的缺点在于测量精度受GPS系统的时间误差、信号传播时间和大气延迟等对测量信号的影响，因此，经常需要对测量结果进行后处理。
2.4 静电水准仪法该方法是通过测量两点之间水准面高低差的方式，以及无需基准点的列表法来测量所需的公差值。
该方法的主要优点在于精度高、误差小、测量范围广等等，同时部件也非常简单，容易维护。
三、不同方法优缺点3.1 TBN法的优缺点优点：1）测量距离极长，可以利用其测量准确度高的特点，进行大跨度的测量。
2）三角形基础，由于测量角度的结果不与实际距离相关，可以在自然山谷、峡谷等特殊地形的场合进行测量。
3）测量结果独立，误差分散，不受外部噪声的影响。
缺点：1）依托于三角形算法的测距方法在局部误差、灵敏度等方面容易受到影响，导致实际测量结果的精度有时会较低。
2）仪器的稳定性会较差，施工前需要进行较长的仪器磨合，以及仪器的日常维护更加困难。
规划建设工程竣工验收测量技术方案
规划建设工程竣工验收测量技术方案一、背景规划建设工程竣工验收是保证工程建设质量的重要环节之一。
竣工验收测量技术方案是其有机构成部分之一。
竣工验收测量技术方案是按照规划建设工程的设计要求、建设地点具体情况和测量技术水平等因素，对建设工程竣工验收过程中出现的测量问题提出的技术解决方案，包括测量内容、方法、技术要求、测量精度、测量设备和测量人员等方面的规定。
它对于规范竣工验收活动，提高工程建设质量具有重要的指导和推动作用。
二、测量内容竣工验收测量可以分为水平测量和高程测量两个方面。
水平测量主要包括线路测量、平面控制测量、建筑物偏差测量、桥梁测量等；高程测量主要包括基准面高程测量、坝体高程测量、水库水面高程测量等。
具体测量内容根据工程设计、监理部门、业务建议等方面的要求，以及勘察、测量等资料和验收现场勘察情况为准确定。
三、测量方法1. 水平测量方法线路测量一般采用全站仪和电子测距仪配合使用的非筒仪法测量，确保线路的位置精确无误。
平面控制测量可以采用三角形测量、多边形测量、GPS测量等，确保竣工验收测量的精度。
建筑物偏差测量一般采用水准仪、全站仪等测量设备进行，减小测量误差。
桥梁测量采用全站仪、激光加高度计等测量设备测量。
2. 高程测量方法基准面高程测量一般采用给水工程验收测量法，具体方法为：在工程地点、建筑物高程等地点布设高程控制点，在明显标志物上标注高程点号，确保基准面高程的精度。
坝体高程测量采用三角形测量、电子测距仪和全站仪等设备进行测量。
水库水面高程测量可以采用测深绳、液位计、水文仪等设备进行。
四、测量技术要求竣工验收测量的技术要求应按照国家标准、有关规范、项目方案所规定的要求进行。
主要包括以下方面：1.测量误差要求；2.测量数据精度要求；3.测量设备精度等。
五、测量精度竣工验收测量的精度应符合国家有关规定和项目方案所要求的精度，同时根据不同种类的测量及数据处理方法有相应的绝对误差及相对误差要求。
规划建设工程的竣工验收测量技术方案设计
规划建设工程的竣工验收测量技术方案设计竣工验收是指建设工程完工后，由相关部门对工程质量、安全性、功能等方面进行全面检查，以确保工程达到规定的标准和要求。
测量技术方案的设计是竣工验收的重要环节之一，它包括测量仪器的选择、测量方法的确定以及数据处理和分析等。
下面我将介绍一个针对建设工程的竣工验收测量技术方案设计。
1.首先，根据工程的特点和需要进行测量仪器的选择。
在进行一般建筑和结构物的竣工验收测量时，常用的测量仪器有总站仪、水平仪、测斜仪、测角仪等。
同时，根据工程实际需要，可以选择激光测距仪、全站扫描仪等辅助测量仪器。
2.进行测量方法的确定。
根据工程项目的具体要求和验收标准，结合测量仪器的性能特点，确定测量方法。
例如，在建筑物竣工验收测量中，可以采用全站仪进行平面控制点的测量，使用水平仪进行建筑物水平度的测量，利用测斜仪测量斜坡的坡度等。
3.进行测量前的准备工作。
在进行竣工验收测量前，需要对测量点进行布设，确定测量点的数量和分布位置。
同时，需要做好测量仪器的校准和调试工作，保证测量精度。
此外，需要对现场的环境条件做好评估，选择适当的测量时机。
4.进行实地测量。
根据测量方法和测量仪器的要求，组织测量人员进行实地测量工作。
在测量过程中，需要严格按照测量方法进行操作，保证测量数据的准确性和可靠性。
5.数据处理和分析。
在测量完成后，需要对测量数据进行处理和分析。
可以使用专业的测量数据处理软件，对测量数据进行平差处理，计算出各项指标的测量结果。
同时，可以采用图像处理技术，对测量图像进行分析，进一步评估工程的质量和安全性。
6.编制测量报告。
根据测量结果，编制测量报告，明确测量数据和测量结果。
报告要包括测量项目、测量数据、测量结果、质量评定等内容，确保报告的准确性和可靠性。
同时，建议在报告中加入测量过程的记录、测量仪器的使用情况和测量人员的操作情况等信息，为后续的验收工作提供参考。
以上是一个针对建设工程竣工验收测量技术方案设计的简要介绍。
规划建设工程竣工验收测量技术方案
沧州旭阳1:500规划建设工程竣工验收测量技术方案测绘单位：日期：年月日目录一任务情况 (3)二技术依据 (4)三技术要求 (5)四规划竣工验收测量 (7)1 竣工验收测量 (7)1.作业流程 (7)2.一般规定 (7)3.竣工测量内容的要求 (8)2 隐蔽工程测量 (12)1.作业流程 (12)2.准备工作 (12)3.精度要求： (12)4.测量方法： (12)5.测量要素： (13)6.绘图要点： (13)7.质量检查： (14)8.上交资料 (14)3 注意事项 (14)1安全事项 (14)2施测事项 (15)引言为进一步强化沧州渤海新区城市规划测绘工作的管理制度,理顺和逐步建立、完善沧州渤海新区城市规划测绘数据成果库，强化对外服务意识，提高对外服务质量，做好对外技术咨询服务工作。
建设工程竣工验收测量是工程测量学科的一个重要方面，也是规划建设管理的一个重要环节。
根据《沧州渤海新区规划测绘管理规程》为了保障佛山市建设工程竣工规划验收测量的质量，确保城市规划管理部门获取可靠的建筑工程竣工规划验收资料，依据城市规划管理规章和有关测绘技术规范进行建筑工程竣工规划验收。
一任务情况沧州旭阳己内酰胺一体化项目是省、市重点产业支持项目，已列入河北省沿海发展规划及沧州市“十二五”规划，建设规模为年产己内酰胺40万吨，分两期建设。
本测绘项目为：一期建设内容包括：20万吨/年环己酮、20万吨/年己内酰胺以及相应配套项目及公辅设施等。
项目面积为800亩。
范围内测绘1：500竣工地形图。
并计算相关竣工测量成果。
二技术依据1. 《工程测量规范》（GB50026-93）2. 《城市测量规范》（CJJ8-99）3. 《全球定位系统（GPS）测量规范》(GB/T18314—2001)4.《全球定位系统城市测量技术规程》(CJJ73—97)5. 《1:500 1:1000 1:2000地形图图式》GB/T7929）6. 《1∶500、1∶1000、1∶2000地形图数字化规范》GB/T17160-19977. 《工厂竣工现状总图编绘与实测规程》JBJ21-90；8. 《城市基础地理信息系统技术规范》（CJJ 100）9.《数字测绘产品检查验收规定和质量评定》（GB/T 18316）10.《国家三、四等水准测量规范》(GB12898—91)11.《测绘产品检查验收规定》(CH1002—95)12.《测绘产品质量评定标准》(CH1003—95)13.《1:500比例尺地形图数据标准》三技术要求四规划竣工验收测量1 竣工验收测量1.作业流程收集控制点成果、竣工地形图等资料外业测量建筑物房角点坐标及首层地台标高内业展点编辑成图质量检查及评定2.一般规定（1）竣工测量应采用佛山市独立坐标系统及珠江高程系统，图幅规格、分幅和编号方法应与1:500比例尺地形图规格、分幅和编号方法一致。
建筑规划竣工测量方案
建筑规划竣工测量方案建筑规划竣工测量方案引言：建筑规划竣工测量是指在建筑项目完工后进行的精确测量工作，以确定建筑物的真实尺寸和形状是否与规划设计相符合。
该测量工作对于保证工程质量、确保建筑物符合相关法规和规范的要求至关重要。
本方案将详细介绍建筑规划竣工测量的具体步骤和方法。
一、测量目的：1. 确认建筑物的实际尺寸和形状是否与设计文件相符合；2. 验证建筑物的位置是否准确，以便保证建筑物与周围环境的协调融合；3. 检查建筑物的垂直度、水平度等基本要求是否满足。
二、测量工具和设备：1. 钢尺：用于测量较短距离的直线段；2. 切线仪：用于测量斜线或曲线段的长度；3. 建筑经纬仪：用于测量建筑物的方位角度和水平度；4. 自动水平仪：用于测量建筑物的垂直度；5. 激光测距仪：用于测量建筑物各个部位的距离和高度。
三、测量步骤和方法：1. 横截面测量：通过测量建筑物在不同高度上的横截面尺寸，确认建筑物的截面形状是否与设计相符。
可使用钢尺、切线仪等工具进行测量，并记录测量结果进行比对分析。
2. 竖向测量：通过测量建筑物的各个楼层的高度，确认建筑物的垂直度是否满足要求。
可使用自动水平仪或激光测距仪等工具进行测量，并记录测量结果进行比对分析。
3. 方位角度测量：通过测量建筑物的方位角度，确认建筑物与地块的位置是否准确。
可使用建筑经纬仪进行测量，并记录测量结果进行比对分析。
4. 基准点检测：通过测量建筑物周围的基准点位置，验证建筑物的位置是否准确。
可使用建筑经纬仪进行测量，并记录测量结果进行比对分析。
5. 其他测量检查：根据需要，可对建筑物的其他要素进行测量检查，如建筑物的开间尺寸、跨度、倾斜度等。
四、数据处理和分析：1. 将测量结果进行整理和汇总；2. 对比建筑物的实测数据与设计数据，分析差异；3. 确认差异是否符合规范要求，并提出相应的整改建议。
五、质量控制：1. 确保测量工具和设备的准确性和可靠性；2. 对测量过程中的难点和重点进行重点关注和验证；3. 对测量结果进行复核和验证，提高测量数据的可靠性；4. 遵守相关测量标准和规范，确保测量结果的准确性。
规划建设工程竣工验收测量技术方案
沧州旭阳1:500规划建设工程竣工验收测量技术方案测绘单位：日期：年月日目录一任务情况 (4)二技术依据 (4)三技术要求 (5)四规划竣工验收测量 (7)1 竣工验收测量 (7)1.作业流程 (7)2.一般规定 (7)3.竣工测量内容的要求 (8)2 隐蔽工程测量 (12)1.作业流程 (12)2.准备工作 (13)3.精度要求： (13)4.测量方法： (13)5.测量要素： (13)6.绘图要点： (14)7.质量检查： (15)8.上交资料 (15)3 注意事项 (15)1安全事项 (15)2施测事项 (16)引言为进一步强化沧州渤海新区城市规划测绘工作的管理制度,理顺和逐步建立、完善沧州渤海新区城市规划测绘数据成果库，强化对外服务意识，提高对外服务质量，做好对外技术咨询服务工作。
建设工程竣工验收测量是工程测量学科的一个重要方面，也是规划建设管理的一个重要环节。
根据《沧州渤海新区规划测绘管理规程》为了保障佛山市建设工程竣工规划验收测量的质量，确保城市规划管理部门获取可靠的建筑工程竣工规划验收资料，依据城市规划管理规章和有关测绘技术规范进行建筑工程竣工规划验收。
一任务情况沧州旭阳己内酰胺一体化项目是省、市重点产业支持项目，已列入河北省沿海发展规划及沧州市“十二五”规划，建设规模为年产己内酰胺40万吨，分两期建设。
本测绘项目为：一期建设内容包括：20万吨/年环己酮、20万吨/年己内酰胺以及相应配套项目及公辅设施等。
项目面积为800亩。
范围内测绘1：500竣工地形图。
并计算相关竣工测量成果。
二技术依据1. 《工程测量规范》（GB50026-93）2. 《城市测量规范》（CJJ8-99）3. 《全球定位系统（GPS）测量规范》 (GB/T18314—2001)4.《全球定位系统城市测量技术规程》 (CJJ73—97)5. 《1:500 1:1000 1:2000地形图图式》 GB/T7929）6. 《1∶500、1∶1000、1∶2000地形图数字化规范》 GB/T17160-19977. 《工厂竣工现状总图编绘与实测规程》 JBJ21-90；8. 《城市基础地理信息系统技术规范》（CJJ 100）9.《数字测绘产品检查验收规定和质量评定》（GB/T 18316）10.《国家三、四等水准测量规范》 (GB12898—91)11.《测绘产品检查验收规定》 (CH1002—95)12.《测绘产品质量评定标准》 (CH1003—95)13.《1:500比例尺地形图数据标准》三技术要求四规划竣工验收测量1 竣工验收测量1.作业流程收集控制点成果、竣工地形图等资料外业测量建筑物房角点坐标及首层地台标高内业展点编辑成图质量检查及评定2.一般规定（1）竣工测量应采用佛山市独立坐标系统及珠江高程系统，图幅规格、分幅和编号方法应与1:500比例尺地形图规格、分幅和编号方法一致。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
·XX规划建设工程竣工验收测量技术方案目录一任务情况 (4)二技术依据 (4)三技术要求 (5)四规划竣工验收测量 (7)1 竣工验收测量 (7)1.作业流程 (7)2.一般规定 (7)3.竣工测量内容的要求 (8)2 隐蔽工程测量 (12)1.作业流程 (12)2.准备工作 (12)3.精度要求： (13)4.测量方法： (13)5.测量要素： (13)6.绘图要点： (13)7.质量检查： (14)8.上交资料 (14)3 注意事项 (14)1安全事项 (14)2施测事项 (15)引言为进一步强化沧州渤海新区城市规划测绘工作的管理制度,理顺和逐步建立、完善沧州渤海新区城市规划测绘数据成果库，强化对外服务意识，提高对外服务质量，做好对外技术咨询服务工作。
建设工程竣工验收测量是工程测量学科的一个重要方面，也是规划建设管理的一个重要环节。
根据《沧州渤海新区规划测绘管理规程》为了保障佛山市建设工程竣工规划验收测量的质量，确保城市规划管理部门获取可靠的建筑工程竣工规划验收资料，依据城市规划管理规章和有关测绘技术规范进行建筑工程竣工规划验收。
一任务情况XX己内酰胺一体化项目是省、市重点产业支持项目，已列入河北省沿海发展规划及沧州市“十二五”规划，建设规模为年产己内酰胺40万吨，分两期建设。
本测绘项目为：一期建设内容包括：20万吨/年环己酮、20万吨/年己内酰胺以及相应配套项目及公辅设施等。
项目面积为800亩。
范围内测绘1：500竣工地形图。
并计算相关竣工测量成果。
二技术依据1. 《工程测量规范》（GB50026-93）2. 《城市测量规范》（CJJ8-99）3. 《全球定位系统（GPS）测量规范》 (GB/T18314—2001)4.《全球定位系统城市测量技术规程》 (CJJ73—97)5. 《1:500 1:1000 1:2000地形图图式》 GB/T7929）6. 《1∶500、1∶1000、1∶2000地形图数字化规范》 GB/T17160-19977. 《工厂竣工现状总图编绘与实测规程》 JBJ21-90；8. 《城市基础地理信息系统技术规范》（CJJ 100）9.《数字测绘产品检查验收规定和质量评定》（GB/T 18316）10.《国家三、四等水准测量规范》 (GB12898—91)11.《测绘产品检查验收规定》 (CH1002—95)12.《测绘产品质量评定标准》 (CH1003—95)13.《1:500比例尺地形图数据标准》三技术要求四规划竣工验收测量1 竣工验收测量1.作业流程收集控制点成果、竣工地形图等资料外业测量建筑物房角点坐标及首层地台标高内业展点编辑成图质量检查及评定2.一般规定（1）竣工测量应采用佛山市独立坐标系统及珠江高程系统，图幅规格、分幅和编号方法应与1:500比例尺地形图规格、分幅和编号方法一致。
（2）竣工测量采用的比例尺为1:500，必须采用全野外数字化采集，最后成果数据为“.dwg”格式。
（3）竣工测量的范围为竣工建（构）筑物及其周边30至50米范围内的地形。
（4）竣工图须标注竣工建（构）筑物外围特征点坐标，坐标标注图层名为jgzb，图层颜色为红色。
（5）竣工测量必须在要求的工作日内完成，不得拖延，不得擅自更改、编造竣工资料。
3.竣工测量内容的要求（1）各类竣工建筑物、构筑物及主要附属设施应准确测绘实地外围轮廓，如实反映示其位置、形状、结构和性质特征。
（2）房屋的轮廓应以墙基外角为准，并按建筑材料和性质分类，注记层数；房屋应逐个表示，临时性房屋不可舍去；房屋内部天井要区分表示。
房屋（包括其它建筑物）上突出的悬空部分应测量最外范围的投影位置，以虚线表示，主要的支柱也要实测。
当建筑物首层架空时，应实测建筑物主体最外围轮廓并以实线表示，相应其附属构筑物如阳台等以虚线表示。
当建筑物首层墙体为玻璃墙等非常规建筑材料时，外轮廓以实线表示，分间（层）线以虚线表示。
（3）台阶和室外楼梯长度大于1.5米，宽度大于0.5米的应在图中表示；永久性门墩、支柱大于0.5米的依比例实测，小于0.5米的测量其中心位置，用符号表示。
重要的墩柱无法测量中心位置时，要量取并记录偏心距和偏离方向。
（4）交通及附属设施的测绘，图上应准确反映陆地道路的类别和等级，附属设施的结构和关系；正确处理道路的相交关系及与其它要素的关系；正确表示水运的航行标志，河流和通航情况及各级道路的通过关系。
（5）公路与其它双线道路在图上均应按实宽依比例尺表示。
公路应在图上每隔8至10米注出公路技术等级代码。
公路、街道按其铺面材料分为水泥、沥青、砾石、条石或石板、硬砖、碎石和土路等，应分别以砼、沥、砾、石、砖、碴、土等注记于图中路面上，铺面材料改变处应用点线分开。
（6）铁路与公路或其它道路平面相交时，铁路符号不中断，而将另一道路符号中断；城市道路为立体交叉或高架道路时，应测绘桥位、匝道与绿地等；多层交叉重叠，下层被上层遮住的部分用虚线表示，垂直的挡土墙绘实线而不绘挡土墙符号。
（7）路堤、路堑应按实地宽度绘出边界，并应在其坡顶、坡脚适当测注高程。
（8）道路通过居民地不宜中断，应按真实位置绘出。
高速公路应绘出两侧围建的栅栏（或墙）和出入口，注明公路名称，中央分隔带应表示，不能省略。
市区道路应将车行道、过街天桥、过街地道的出入口、分隔带、环岛、街心花园、人行道与绿化带绘出。
（9）跨越河流的桥梁，应实测桥头、桥身和桥墩位置。
码头应实测轮廓线，有专有名称的加注名称，无名称者注“码头”，码头上的建筑应实测并以相应符号表示。
（10）永久性的电力线、电信线均应准确表示，电杆、铁塔位置应实测。
当多种线路在同一杆架上时，应分别表示。
电力线、电信线应连线，各种线路应做到线类分明，走向连贯。
（11）架空的、地面上的、有管堤的管道均应实测，分别用相应符号表示，并注明传输物质的名称。
当架空管道直线部分的支架密集时，可适当取舍。
地下管线检修井应测绘表示。
（12）污水篦子、消防栓、阀门、电线箱、电话亭、路灯、检修井均应实测中心位置，以符号表示，必要时标注用途。
（13）管线竣工测量的其它要求参见《佛山市地下管线探测技术规定》的相关规定。
（14）各种斜坡、陡坎，其坡度在70°以上时表示为陡坎，70°以下时表示为斜坡。
斜坡在图上投影宽度小于2mm，以陡坎符号表示。
当坡、坎比高小于1/2基本等高距或在图上长度小于5mm时，可不表示。
（15）竣工图上应正确反映出植被的类别特征和范围分布。
对园地应实测范围，配置相应的符号表示。
大面积分布的植被在能表达清楚的情况下，可采用注记说明。
同一地段生长有多种植物时，可按经济价值和数量适当取舍，符号配制不得超过三种（连同土质符号）。
（16）要求对各种名称、说明注记和数字注记准确注出。
图上所有居民地、道路、街巷等地理名称，以及主要单位等名称，均应调查核实，有法定名称的应以法定名称为准，并应正确注记。
（17）建筑区高程注记点应测设在街道中心线、街道交叉中心、建筑物墙基脚和相应的地面、管道检查井井口、桥面、广场、较大的庭院内或空地上以及其他地面倾斜变换处；高程注记点应注至厘米。
（18）当两个地物中心重合或接近，难以同时准确表示时，可将较重要的地物准确表示，次要地物移位0.3mm或缩小1/3表示。
（19）独立性地物与房屋、道路、水系等其它地物重合时，可中断其它地物符号，间隔0.3mm，将独立性地物完整绘出。
（20）房屋或围墙等高出地面的建筑物，直接建筑在陡坎或斜坡上且建筑物边线与陡坎上沿线重合的，可用建筑物边线代替坡坎上沿线；当坎坡上沿线距建筑物边线很近时，可移位间隔0.3mm表示。
（21）悬空建筑在水上的房屋与水涯线重合，可间断水涯线，房屋照常绘出。
（22）水涯线与陡坎重合，可用陡坎边线代替水涯线；水涯线与斜坡脚线重合，仍应在坡脚将水涯线绘出。
（23）双线道路与房屋、围墙等高出地面的建筑物边线重合时，可以建筑物边线代替路边线。
道路边线与建筑物的接头处应间隔0.3mm。
（24）地类界与地面上有实物的线状符号重合，可省略不绘；与地面无实物的线状符号（如架空管线、等高线等）重合时，可将地类界移位0.3mm绘出。
（25）等高线遇到房屋及其它建筑物，双线道路、路堤、路堑、坑穴、陡坎、斜坡、湖泊、双线河以及注记等均应中断。
（26）当图式符号不能满足测区内测图要求时，可自行设计新的符号，但应在图廓外注明。
4.竣工图测量（1）设站：对中整平，量仪器高；建立（选择）文件名；输入测站坐标、高程及仪器高；输入后视点坐标（或方位角），瞄准后视目标后确定。
（2）检查：测量1个已知坐标的点的坐标并与已知坐标对照（限差为5cm）；测量1个已知高程的点的高程并与已知高程比较(限差为5cm)；如果前两项检查都在限差范围内，便可开始测量，否则检查原因重新设站。
（3）立镜：依比例尺地物立镜于地物轮廓线折点，不依比例尺地物立于其中心位置和定位点。
（4）观测：在建筑物的外角点、地界点、地形点上竖棱镜，回报镜高；全站仪跟踪棱镜，输入点号和改变的棱镜高，在坐标测量状态下按测量键，显示测量数据后，输入测点类型代码后存储数据。
继续下一个点的观测。
（5）皮尺量距：对于需要测量而仪器无法看见的点，可用皮尺量距来确定点位；半径大于0.5m的点状地物，如不能直接测定中心位置，应测量偏心距，并在草图上注明偏心方向；丈量的距离应标注在草图上。
（6）绘草图：现场绘制测量草图，标上立镜点的点号和丈量的距离，房屋结构、层次，道路铺材，植被，地名，管线走向、类别等。
草图是内业编绘工作的依据之一，应尽量详细。
（7）检查：测量过程中每测量30点左右及收站前，应检查后视方向，也可以在其它控制点上进行方位角或坐标、高程检查。
（8）编绘：在专业软件平台下进行地形图编绘，具体操作依照软件使用说明进行。
5.上交资料：(1)1:500 竣工地形图：(2)竣工测量原始资料；(3)竣工测量图、成果表及其电子数据。
