微分电路与积分电路分析
积分电路和微分电路的区别
积分电路和微分电路的区别积分电路为输出电压与输⼊电压成积分关系的电路，通常由电阻和电容组成；积分电路中如果脉冲信号持续输出⾼电平时，那么输出的信号始终是⾼电平，信号波动形态取决于电容充电的速度和放电的速度。
微分电路为输出电压与输⼊电压成微分关系的电路，通常由电容和电阻组成；微分电路只要电容没有没有发⽣突变，那么输出信号始终为低电平，⽆论电容是充电的过程还是放电的过程，都会让输出端产⽣⼀个尖峰波。
积分电路和微分电路的区别如下：1. 积分电路可以使输⼊⽅波转换成三⾓波或者斜波微分电路可以使输⼊⽅波转换成尖脉冲波2. 积分电路电阻串联在主电路中，电容在⼲路中微分则相反3. 积分电路的时间常数 t 要⼤于或者等于 10 倍输⼊脉冲宽度微分电路的时间常数 t 要⼩于或者等于 1/10 倍的输⼊脉冲宽度4. 积分电路输⼊和输出成积分关系微分电路输⼊和输出成微分关系积分电路和微分电路的作⽤积分电路使输⼊⽅波转换成三⾓波或者斜波，主要⽤于波形变换、放⼤电路失调电压的消除及反馈控制中的积分补偿等场合。
其主要⽤途有：在电⼦开关中⽤于延迟；波形变换；A/D 转换中，将电压量变为时间量；移相。
微分电路可把矩形波转换为尖脉冲波，主要⽤于脉冲电路、模拟计算机和测量仪器中，以获取蕴含在脉冲前沿和后沿中的信息，例如提取时基标准信号等。
积分电路和微分电路检验⽅法在了解了积分电路和微分电路的主要区别以及应⽤场景后，我们就可以快速的判断出两种电路。
⽐如咱们看到⽅波最后变成了三⾓波或斜波，那么⽏庸置疑这是个积分电路，微分电路呢那肯定是产⽣尖脉冲波了。
积分电路和微分电路还有就是对信号求积分与求微分的电路了，最简单的构成是⼀个运算放⼤器，⼀个电阻 R 和⼀个电容 C，运放的负极接地，正极接电容，输出端 Uo 再与正极接接⼀个电阻就是微分电路，设正极输⼊ Ui，则 Uo=-RC(dUi/dt)。
⽽当电容位置和电阻互换⼀下就是积分电路，Uo=-1/RC*(Ui 对时间 t 的积分），这两种电路就是⽤来求积分与微分的。
微分电路和积分电路
微分电路和积分电路微分电路和积分电路是电子技术中应用最为广泛的两种回路。
一、微分电路微分电路是指将输入信号与另一输入电压做差分后取得输出脉冲信号，即将输入信号变化部分分离出来，而其基本结构是由一对反向连接的发射极。
它有一个特殊的性能，即输入时相的变化，会引起输出电压的变化，而不依赖输入信号的绝对大小，所以它又称为变相放大器。
1、特点(1) 结构简单：微分电路的结构简单，只由一对对联不反向连接的发射极组成。
(2) 调节准确：采用微分电路进行放大，所得出的放大值可以精确调节。
(3) 信号完整：输入的信号得到的输出信号完整不可缺失。
(4) 信号隔离能力强：发射极之间有绝缘，因此可以有效隔离输入信号和输出信号。
2、用途(1) 在UART通信线路电路中，通常采用微分电路实现放大和信号隔离。
(2) 在数字仪表中，微分电路也被广泛应用，用来传输信号，放大信号抗扰。
(3) 在连续检测信号中，也经常使用微分电路，以提取有效信号。
二、积分电路积分电路是电子技术中一种重要的回路，它由一对对联不反向连接在开关之上，通过利用电容与整流器来改变输入信号的大小，最终获得输出电压。
它可以把低频周期的电压变化的幅度增大成高频的电压变化，所以也又称为积分放大器。
1、特点(1) 结构简单：积分电路的结构非常简单，只由一对对联不反向连接的发射极、一个整流器和一个电容组成。
(2) 调节性能良好：积分电路可以调整输入信号的大小，而不受输入信号本身的幅度限制。
(3) 抗扰性强：采用积分电路进行放大时，输入端口电容会有抗扰功能，能够有效降低外部干扰。
2、用途(1) 用于智能的可控硅机电控制。
(2) 在放大低频变化信号的场合，可以使用积分电路来实现，放大出高频信号。
(3) 用于检测脉冲宽度，比如温度传感器等等。
积分电路和微分电路实验报告
积分电路和微分电路实验报告篇一：积分电路与微分电路实验报告四、积分电路与微分电路目的及要求：（1）进一步掌握微分电路和积分电路的相关知识。
（2）学会用运算放大器组成积分微分电路。
（3）设计一个RC微分电路，将方波变换成尖脉冲波。
（4）设计一个RC积分电路，将方波变换成三角波。
（5）进一步学习和熟悉Multisim软件的使用。
（6）得出结论进行分析并写出仿真体会。
一．积分电路与微分电路1. 积分电路及其产生波形1.1运算放大器组成的积分电路及其波形设计电路图如图所示：图 1.1积分电路其工作原理为：积分电路主要用于产生三角波，输出电压对时间的变化率与输入阶跃电压的负值成正比，与积分时间常数成反比，即?U0?t??UinR1C式中，R1C积分时间常数，Uin为输入阶跃电压。
反馈电阻Rf的主要作用是防止运算放大器LM741饱和。
C为加速电容，当输入电压为方波时，输入端U01的高电平等于正电源?Vcc，低电平等于负电源电压?Vdd，比较器的U??U??0时，比较器翻转，输入U01从高电平跳到低电平?Vdd。
输出的是一个上升速度与下降速度相等的三角波形。
图1.2积分电路产生的波形1.2微分电路及其产生波形2. 运算放大器组成的微分电路及其波形设计的微分电路图：图2.1微分电路其工作原理为：将积分电路中的电阻与电容对换位子，并选用比较小的时间常数RC，便得到了微分电路。
微分电路中，输出电压与输入电压对时间的变化率的负值成正比，与微分时间常数成反比，所以RinU0??RfC?U?tin的主要作用是防止运放LM741产生自激振荡。
v0??RCdV/dt，输出电压正比与输入电压对时间的微商，符号表示相位相反，当输入电压为方波时，当t?o时输出电压为一个有限制。
随着C的充电，输出电压v0将逐渐衰减，最后趋于零，就回形成尖顶脉冲波。
微分电路中用信号发生器输入方波信号，经过微分电路就会产生输出脉冲波信号。
结论与体会：通过此设计学会了用运算放大器组成的积分电路和微分电路，还学会了Multisim 软件的应用和使用方法。
积分电路与微分电路判断方法
积分电路与微分电路判断方法一、积分电路的判断方法积分电路是一种常用的电路组成部分，它能够对输入信号进行积分处理。
在判断一个电路是否为积分电路时，需要关注以下几个方面。
1. 电路元件的类型：积分电路中常用的元件有电容器和电阻器。
电容器能够存储电荷，并且电流与电压之间存在积分关系，故具备积分作用。
而电阻器则用来限制电流的流动。
因此，当一个电路中包含电容器和电阻器，并且其作用是将输入信号积分后输出，那么该电路可以被判断为积分电路。
2. 输入与输出之间的关系：积分电路的特点是输入信号经过电路后输出信号得到积分结果。
在一个电路中，如果输出电压与输入电压之间存在积分关系，即输出信号能够随时间变化而连续地递增或递减，那么可以确定该电路为积分电路。
3. 频率响应：积分电路对于不同频率的输入信号会有不同的响应。
一般来说，积分电路对低频信号的响应更为明显，而对高频信号则有一定的滞后效应。
因此，当一个电路对低频信号有较大的增益，而对高频信号有较小的增益时，可以认定该电路为积分电路。
二、微分电路的判断方法微分电路是另一种常见的电路类型，它能够对输入信号进行微分处理。
在判断一个电路是否为微分电路时，同样需要注意以下几个方面。
1. 电路元件的类型：微分电路中常用的元件有电容器和电阻器。
电容器能够存储电荷，并且电流与电压之间存在微分关系，因此具有微分作用。
而电阻器则用来限制电流的流动。
因此，当一个电路中包含电容器和电阻器，并且其作用是将输入信号微分后输出，那么该电路可以被判断为微分电路。
2. 输入与输出之间的关系：微分电路的特点是输入信号经过电路后输出信号得到微分结果。
在一个电路中，如果输出电压与输入电压之间存在微分关系，即输出信号能够随时间变化而连续地递减或递增，那么可以确定该电路为微分电路。
3. 频率响应：微分电路对于不同频率的输入信号会有不同的响应。
一般来说，微分电路对高频信号的响应更为明显，而对低频信号则有一定的滞后效应。
积分电路和微分电路的作用
积分电路和微分电路的作用积分电路和微分电路是两种常见的基本电路，它们在信号处理、滤波等领域中有着广泛的应用。
下面将详细介绍积分电路和微分电路的作用。
一、积分电路积分电路是一种能够对输入信号进行积分运算的电路。
它可以将输入信号进行累加，输出的信号是输入信号随时间的累积量。
1. 作用（1）滤波作用：积分电路可以对高频噪声进行滤波，只保留低频信号，从而使得输出信号更加平滑。
（2）计算面积：在实际应用中，有些场合需要计算某个曲线下面的面积。
这时候就可以使用积分电路来完成这样的计算任务。
（3）模拟微分器：当输入信号为正弦波时，积分器输出一个相位落后90度的余弦波形式，这个特性可以被应用于模拟微分器。
2. 积分器的实现（1）基本积分器：由一个反馈电容C和一个输入阻抗Rf组成。
其输出为：Vout=-1/RC∫Vin(t)dt（2）带限制放大器：由一个反馈电容C和一个输入阻抗Rf组成，同时在输入端加入一个限幅器。
其输出为：Vout=-1/RC∫Vin(t)dt，当Vin(t)>Vmax或<Vmin时，输出为Vmax或Vmin。
二、微分电路微分电路是一种能够对输入信号进行微分运算的电路。
它可以将输入信号进行变化率求解，输出的信号是输入信号随时间的变化率。
1. 作用（1）滤波作用：微分电路可以对低频噪声进行滤波，只保留高频信号，从而使得输出信号更加平滑。
（2）检测变化率：在实际应用中，有些场合需要检测某个曲线上某个点的斜率大小。
这时候就可以使用微分电路来完成这样的检测任务。
（3）模拟积分器：当输入信号为正弦波时，微分器输出一个相位超前90度的正弦波形式，这个特性可以被应用于模拟积分器。
2. 微分器的实现（1）基本微分器：由一个反馈电阻Rf和一个输入电容C组成。
其输出为：Vout=-RfC(dVin(t)/dt)（2）带限制放大器：由一个反馈电阻Rf和一个输入电容C组成，同时在输入端加入一个限幅器。
其输出为：Vout=-RfC(dVin(t)/dt)，当Vin(t)>Vmax或<Vmin时，输出为Vmax或Vmin。
微分与积分电路分析

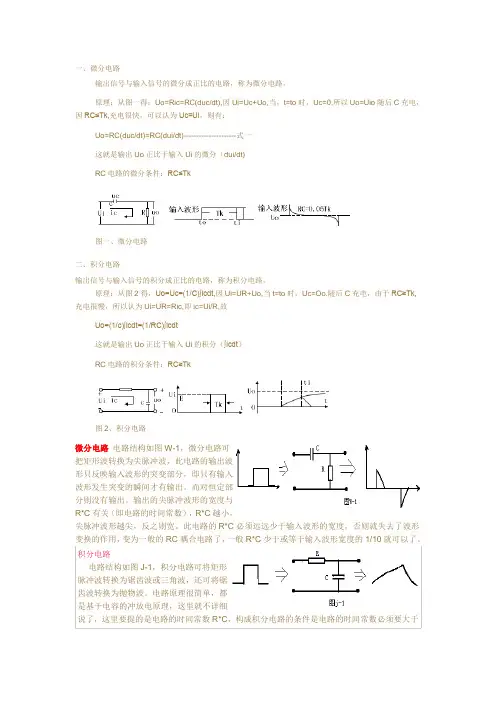

一、微分电路输出信号与输入信号的微分成正比的电路，称为微分电路。
原理：从图一得：Uo=Ric=RC(duc/dt),因Ui=Uc+Uo,当，t=to时，Uc=0,所以Uo=Uio随后C充电，因RC≤Tk,充电很快，可以认为Uc≈Ui，则有：Uo=RC(duc/dt)=RC(dui/dt)---------------------式一这就是输出Uo正比于输入Ui的微分（dui/dt)RC电路的微分条件：RC≤Tk图一、微分电路二、积分电路输出信号与输入信号的积分成正比的电路，称为积分电路。
原理：从图2得，Uo=Uc=(1/C)∫icdt,因Ui=UR+Uo,当t=to时，Uc=Oo.随后C充电，由于RC≥Tk,充电很慢，所以认为Ui=UR=Ric,即ic=Ui/R,故Uo=(1/c)∫icdt=(1/RC)∫icdt这就是输出Uo正比于输入Ui的积分（∫icdt）RC电路的积分条件：RC≥Tk图2、积分电路微分电路电路结构如图W-1，微分电路可把矩形波转换为尖脉冲波，此电路的输出波形只反映输入波形的突变部分，即只有输入波形发生突变的瞬间才有输出。
而对恒定部分则没有输出。
输出的尖脉冲波形的宽度与R*C有关（即电路的时间常数），R*C越小，尖脉冲波形越尖，反之则宽。
此电路的R*C必须远远少于输入波形的宽度，否则就失去了波形变换的作用，变为一般的RC耦合电路了，一般R*C少于或等于输入波形宽度的1/10就可以了。
积分电路电路结构如图J-1，积分电路可将矩形脉冲波转换为锯齿波或三角波，还可将锯齿波转换为抛物波。
电路原理很简单，都是基于电容的冲放电原理，这里就不详细说了，这里要提的是电路的时间常数R*C，构成积分电路的条件是电路的时间常数必须要大于或等于10倍于输入波形的宽度。
名盛汽车电子发表于2005-11-10 21:37:00限幅电路图X是一个限幅电路，在输入端没信号输入时由于二极管D反向连接，所以输出电压为零。
RC微分、积分电路检测与分析
任何两个彼此绝缘（insulator）又相 隔很近的导体（conductor ）就形成一个电 容器。它是容纳和释放电荷的电子元器件。
金属极板
电路图符号
绝缘物质 (电介质)
C
Capacitor
两个电极板在单位）。电压作用下，每一级 板上储存了电荷量。电容器带电时，它的两 个极板之间产生电势差U，电势差U随所带电 量Q的增加而增加，而 Q 是一恒量，该恒量叫
数字，第三环表示 ×10n（n：第三色环代表的数
字）。色环电容器的颜色数码对照表如下。
如：色环依次为黄、紫、橙，
黄在第一色环代表（4）、
紫在第二色环代表（7）、 47×103 pF=0.047 μF
橙在第三色环代表 103 。
3、电容器的主要参数（parameter ）
（1）标称容量 （2）允许偏差 （3）额定工作电压
U
做电容器的电容（capacitance）。电容用符 号“C”表示。国际单位是法拉（F）。
1F=106μF=1012pF
1μF=106pF
电容器按其电容量是否可变，可分为固定电容
器，可变电容器和微调电容器。
电容器按其介质的不同，可分为空气介质电容器
和固体介质电容器（纸介、云母、陶瓷、涤纶、玻璃
釉、电解电容器）。
情境二
项目二 RC微分、Βιβλιοθήκη 分电路 检测与分析学习目标
1、会识别和测试电容器； 2、会使用示波器、信号源观测RC微分电路、积分电路波形； 3、会分析计算纯电容电路。
知识目标
技能目标
1、掌握电容器的特性和读取 1、会识别电容器；
知识；
2、会用万用表测试电容器；
2、掌握万用表测量电容器的 3、会使用示波器、信号源观
微分电路与积分电路的原理
微分电路与积分电路的原理
微分电路和积分电路是基于电容和电感元件的电路，它们分别将输入信号积分和微分，可以将它们视为运算电路。
本文将介绍微分电路和积分电路的原理。
微分电路是一种将输入信号微分的电路。
微分器采用电容和电阻，电容器将电压信号
转换为电荷信号，而电阻则将电荷转换为电流。
在微分器中，电流是通过电阻流回接地的，这让整个电路更加稳定并且避免了电压过高。
微分电路的基础元件是电容，它可以存储电荷并将电荷随时间移动。
在微分器中，电
容器采集输入电压并将其转换为电荷信号。
当电压发生变化时，电容的电荷也会发生变化。
这样就可以测量出电压信号的变化率，也就是微分值。
在微分电路中，电容存储的电荷和电阻之间的电压差产生了输出信号，这个信号是输
入电压的微分，也可以说是输入电压信号的变化率。
微分电路具有高通滤波器的特性，它
可以滤除低频信号并放大高频信号。
微分电路的输出信号可以用以下公式表示：
Vout = -RC(dVin/dt)
其中，R是电路中的电阻，C是电容，Vin是输入电压，Vout是电路的输出电压信号。
微分器可以通过改变电阻和电容的值来控制输出信号的幅值和频率。
积分电路的基础元件是电容，当电荷在电容器中积累时，电场也在增加，产生一个电压，称为电势差。
积分电路的工作原理就是通过电势差来积累输入信号的幅值，以达到积
分器的效果。
在积分电路中，电容器在其两端的电压差随时间变化，它们在电平器电阻上产生一定
的电势差。
因此，输出的信号与输入信号的积分差也呈线性关系。
总结：。
积分电路和微分电路的设计实验报告
积分电路和微分电路的设计实验报告一、实验目的本实验旨在通过设计积分电路和微分电路，掌握基本的积分和微分电路的原理、设计方法和实验技能，加深对模拟电子技术的理解。
二、实验器材1.双踪示波器2.函数信号发生器3.直流稳压电源4.万用表5.集成运放（LM741）三、积分电路设计实验1.原理简介：积分电路是一种能够将输入信号进行积分运算的电路，通常由一个运放、一个电容和一个反馈电阻组成。
在输入信号为正弦波时，输出信号为余弦波，并且幅度随时间增加而增大。
2.设计步骤：（1）选择合适的运放：本次实验选用LM741运放。
（2）确定反馈电阻Rf：根据公式Rf=1/(2πfC)，其中f为输入信号频率，C为选定的电容值。
本次实验选用C=0.01μF，当输入频率为1kHz时，计算得到Rf=15.92kΩ。
（3）确定输入阻抗Rin：为了保证输入信号不被积分电路影响，需要满足Rin>>Rf。
本次实验选用Rin=1MΩ。
（4）确定电源电压：根据运放数据手册，LM741的最大工作电压为±18V。
本次实验选用±15V的直流稳压电源。
3.实验步骤：（1）按照上述设计步骤连接电路图，并接通电源。
（2）调节函数信号发生器输出正弦波信号，频率为1kHz，幅度为2V。
（3）使用双踪示波器观察输入和输出信号波形，并记录数据。
（4）更改输入信号频率和幅度，重复步骤（2）和（3），记录数据。
4.实验结果分析：根据实验记录的数据，可以得到输入和输出信号的波形图。
当输入为正弦波时，输出为余弦波，并且幅度随时间增加而增大。
当输入频率增加时，输出幅度也相应增加；当输入幅度增加时，输出幅度也相应增加。
五、微分电路设计实验1.原理简介：微分电路是一种能够将输入信号进行微分运算的电路，通常由一个运放、一个电阻和一个反馈电容组成。
在输入信号为正弦波时，输出信号为余弦波，并且幅度随时间减小而减小。
2.设计步骤：（1）选择合适的运放：本次实验选用LM741运放。
积分电路和微分电路实验报告
竭诚为您提供优质文档/双击可除积分电路和微分电路实验报告篇一：实验6积分与微分电路实验6积分与微分电路1.实验目的学习使用运放组成积分和微分电路。
2.实验仪器双踪示波器、信号发生器、交流毫伏表、数字万用表。
3.预习内容1）阅读op07的“数据手册”，了解op07的性能。
2）复习关于积分和微分电路的理论知识。
3)阅读本次实验的教材。
4.实验内容1）积分电路如图5.1。
在理想条件下，为零时，则dV(t)Vi(t)??co，当c两端的初始电压RdtVo(t)??1tVi(t)dtRc?o因此而得名为积分电路。
（1）取运放直流偏置为?12V，输入幅值Vi=-1V的阶跃电压，测量输出饱和电压和有效积分时间。
若输入为幅值Vi=-1V阶跃电压时，输出为Vo(t)??Vi1tVdt??t，(1)iRc?oRc这时输出电压将随时间增长而线性上升。
通常运放存在输入直流失调电压，图6.1所示电路运放直流开路，运放以开环放大倍数放大输入直流失调电压，往往使运放输出限幅，即输出电压接近直流电源电压，输出饱和，运放不能正常工作。
在op07的“数据手册”中，其输入直流失调电压的典型值为30μV；开环增益约为112db，即4×105。
据此可以估算，当Vi=0V时，Vo=30μV×4×105=12V。
电路实际输出接近直流偏置电压，已无法正常工作。
建议用以下方法。
按图6.1接好电路后，将直流信号源输出端与此同时Vi相接，调整直流信号源，使其输出为-1V，将输出Vo接示波器输入，用示波器可观察到积分电路输出饱和。
保持电路状态，关闭直流偏置电源，示波器x轴扫描速度置0.2sec/div，Y轴输入电压灵敏度置2V/div，将扫描线移至示波器屏的下方。
等待至电容上的电荷放尽。
当扫描光点在示波器屏的左下方时，即时打开直流偏置电源，示波器屏上积分电路的输出为线性上升的直线，大约1秒后，积分电路输出由线性上升的直线变为水平直线，即积分电路已饱和，立即按下示波器的“stop”键。
说明积分电路和微分电路的作用
说明积分电路和微分电路的作用积分电路和微分电路是电子电路中常用的两种基本功能电路，它们分别具有积分和微分的功能。
在各种电子设备和系统中，积分电路和微分电路发挥着重要的作用。
一、积分电路的作用积分电路是一种将输入信号进行积分运算的电路。
它的作用是将输入信号在时间上进行累积，得到输出信号。
积分电路常用于信号处理、滤波器设计、控制系统等领域。
1. 信号处理：在信号处理中，积分电路可以用来对信号进行平滑处理。
例如，对于一个输入信号，可以通过积分电路来消除其中的高频成分，从而得到平滑的输出信号。
这在音频信号处理、图像处理等领域中非常常见。
2. 滤波器设计：积分电路在滤波器设计中起着重要作用。
积分电路可以将高频信号滤除，从而实现低通滤波器的功能。
这对于需要滤除噪声、保留低频成分的应用非常有用，比如音频放大器、照相机的曝光控制等。
3. 控制系统：积分电路在控制系统中被广泛应用。
在反馈控制系统中，积分电路可以用来消除系统的静差，提高系统的稳定性和精度。
例如，PID控制器中的积分环节可以消除系统的稳态误差，从而实现精确的控制。
二、微分电路的作用微分电路是一种将输入信号进行微分运算的电路。
它的作用是将输入信号在时间上进行微分，得到输出信号。
微分电路常用于信号处理、测量仪器等领域。
1. 信号处理：在信号处理中，微分电路可以用来提取信号中的瞬时变化率。
例如，在图像处理中，微分电路可以用来检测图像中的边缘，从而实现边缘检测的功能。
在声音处理中，微分电路可以用来检测声音的瞬时变化，从而实现语音识别、音频压缩等功能。
2. 测量仪器：微分电路在测量仪器中起着重要作用。
例如，在示波器中，微分电路可以用来放大和显示输入信号的瞬时变化。
在电流测量中，微分电路可以用来检测电流的瞬时变化，从而实现精确的电流测量。
3. 控制系统：微分电路在控制系统中也被广泛应用。
在反馈控制系统中，微分电路可以用来提供系统的速度反馈，从而实现对系统动态响应的控制。
说明积分电路和微分电路的作用
说明积分电路和微分电路的作用积分电路和微分电路是电子电路中常见的两种基本电路。
它们分别可以对输入信号进行积分和微分运算，从而实现信号的处理和转换。
下面将分别介绍积分电路和微分电路的作用和应用。
积分电路是一种能够对输入信号进行积分运算的电路。
它的作用是将输入信号进行积分，从而得到输出信号。
积分电路的基本原理是利用电容器的充放电特性，将输入信号进行积分运算。
当输入信号为正弦波时，积分电路的输出信号为余弦波。
积分电路的应用非常广泛，例如在音频处理、图像处理、控制系统等领域都有着重要的应用。
在音频处理中，积分电路可以用来实现音频信号的平滑处理，从而提高音质。
在图像处理中，积分电路可以用来实现图像的平滑处理和边缘检测。
在控制系统中，积分电路可以用来实现系统的积分控制，从而提高系统的稳定性和精度。
微分电路是一种能够对输入信号进行微分运算的电路。
它的作用是将输入信号进行微分，从而得到输出信号。
微分电路的基本原理是利用电容器的充放电特性，将输入信号进行微分运算。
当输入信号为正弦波时，微分电路的输出信号为正弦波的导数。
微分电路的应用也非常广泛，例如在信号处理、控制系统等领域都有着重要的应用。
在信号处理中，微分电路可以用来实现信号的高通滤波和边缘检测。
在控制系统中，微分电路可以用来实现系统的微分控制，从而提高系统的响应速度和稳定性。
积分电路和微分电路是电子电路中常见的两种基本电路。
它们分别可以对输入信号进行积分和微分运算，从而实现信号的处理和转换。
积分电路和微分电路的应用非常广泛，可以用来实现音频处理、图像处理、控制系统等领域的功能。
因此，掌握积分电路和微分电路的原理和应用是电子工程师必备的技能之一。
积分电路和微分电路的设计实验报告
积分电路和微分电路的设计实验报告摘要：本文是一份关于积分电路和微分电路设计实验的报告。
首先介绍了积分电路和微分电路的定义和原理。
接着分别描述了积分电路和微分电路的设计步骤，并给出了具体的设计实例。
最后进行了实验结果的分析和讨论。
一、引言积分电路和微分电路是电子电路中非常重要的两种基本电路。
积分电路可以将输入信号进行积分运算，微分电路可以将输入信号进行微分运算。
它们在信号处理、滤波器设计、控制系统中起着重要作用。
本实验旨在研究和实现积分电路和微分电路的设计与应用。
二、积分电路的设计1. 原理介绍积分电路是将输入信号进行积分运算的电路，它由电容器和电阻器组成。
当输入信号为正弦波时，经过积分电路后输出为余弦波。
积分电路的输入电压与输出电压之间存在一个相位差90度。
2. 设计步骤（1）选择合适的电容和电阻值，根据输入信号频率和幅值来确定。
（2）计算电容器的充电时间常数τ，可以通过以下公式计算：τ = RC。
（3）根据所要求的积分运算时间，计算所需的电容器充放电时间，根据时间和电导率来确定电容值。
（4）根据计算结果，选取合适的电容和电阻器。
3. 设计实例以RC积分电路为例，假设输入信号为5V峰峰值的正弦波，频率为1kHz，要求积分时间为2s。
根据电容器的充电时间常数τ = RC，可以计算出为τ = 2s/RC。
根据所需积分时间为2s，电阻值选取为10kΩ，可以求得电容器的充放电时间为RC = 0.2s，电容值为1μF。
三、微分电路的设计1. 原理介绍微分电路是将输入信号进行微分运算的电路，它由电阻器和电容器组成。
当输入信号为正弦波时，经过微分电路后输出为正弦波的导数波形。
2. 设计步骤（1）选择合适的电容和电阻值，根据输入信号频率和幅值来确定。
（2）计算电容器的放电时间常数τ，可以通过以下公式计算：τ = RC。
（3）根据所要求的微分运算时间，计算所需的电容器放电时间，根据时间和电导率来确定电容值。
（4）根据计算结果，选取合适的电容和电阻器。
电路微分与积分电路
微分电路与积分电路分析积分与微分电路(ZT)转贴电子资料 2010-11-23 10:51:25 阅读166 评论1字号：大中小订阅积分与微分电路积分电路与微分电路是噪讯对策上的基本，同时也是具备对照特性的模拟电路。
事实上积分电路与微分电路还细分成数种电路，分别是执行真积分/微分的完全积分/微分电路，以及具有与积分/微分不同特性的不完全积分/微分电路。
除此之外积分/微分电路又分成主动与被动电路，被动型电路无法实现完全积分/微分，因此被动型电路全部都是不完全电路。
积分/微分电路必需发挥频率特性，为了使电路具备频率特性使用具备频率特性的电子组件，例如电容器与电感器等等。
被动电路不完全积分/微分电路图1是被动型不完全积分电路，如图所示组合具备相同特性的电路与，就可以制作上述两种电路。
图1与图2分别是使用电容器与电感器的电路，使用电容器的电路制作成本比较低，外形尺寸比较低小，容易取得接近理想性的组件，若无特殊理由建议读者使用电容器的构成的电路。
此外本文所有内容原则上全部以电容器的构成的电路为范例作说明。
图1与图2的两电路只要更换串联与并联的组件，同时取代电容器与电感器，就可以制作特性相同的电路。
不完全积分电路与微分电路一词，表示应该有所谓的完全积分电路与微分电路存在，然而完全积分电路与微分电路却无法以被动型电路制作，必需以主动型电路制作。
不完全积分电路与微分电路具有历史性的含义，主要原因是过去无法获得增幅器的时代，无法以主动型电路制作真的积分/微分电路，不得已使用不完全积分/微分电路。
由于不完全积分/微分电路本身具备与真的积分/微分电路相异特性，因此至今还具有应用价值而不是单纯的代用品。
不完全积分/微分电路又称为积分/微分电路，它的特性与真积分/微分电路相异，单纯的积分/微分电路极易与真积分/微分电路产生混淆，因此本讲座将它区分成:*完全积分电路/微分电路*不完全积分电路/微分电路不完全积分电路的应用不完全积分电路属于低通滤波器的一种，它与1次滤波器都是同一类型的电路，不完全积分电路经常被当成噪讯滤波器使用，广泛应用在模拟电路、数字电路等领域。
rc微分电路和积分电路的区别 rc微分电路和积分电路的条件
rc微分电路和积分电路的区别rc微分电路和积分电路的条件
R、C元件的位置不同和输入输出接法差异。
RC微分电路一般是R接地，C串联在输入输出之间，输出采集的是R两端信号；而RC积分电路是电容接地，R串联在输入输出之间，输出采集的是C两端信号。
所谓微分、积分主要是指其对于输入信号的处理结果。
关于“rc微分电路和积分电路的区别rc微分电路和积分电路的条件”的详细说明。
1.rc微分电路和积分电路的区别
R、C元件的位置不同和输入输出接法差异。
RC微分电路一般是R接地，C串联在输入输出之间，输出采集的是R两端信号；而RC积分电路是电容接地，R串联在输入输出之间，输出采集的是C两端信号。
所谓微分、积分主要是指其对于输入信号的处理结果。
一般的RC电路又分成RC并联、RC串联两种电路结构，都具备一阶特性，是作为一个模块接入电路，整体考量其传输特性，而不是重点考量其输出特性。
2.rc微分电路和积分电路的条件
形成积分电路需要积分电路本身时间常数》输入信号的频率周期，即工作当中C1不会被充满也不可能彻底放完电，输出信号幅度要小于输入信号幅度。
电路仅对信号的缓慢变化部分（矩形脉冲的平顶阶段）感兴趣，而忽略掉突变部分（上升沿和下降沿），这是由RC电路的
延迟作用来实现的。
能将输入矩形波转变成锯齿波（或三角波及其它波形）。
积分运算电路,微分运算电路的总结怎么写
积分运算电路,微分运算电路的总结怎么写
积分运算电路和微分运算电路是电子电路中常见的两种基本运算电路，用于对输入信号进行积分和微分操作。
它们在信号处理和控制系统中具有重要的应用。
以下是对积分运算电路和微分运算电路的总结：
积分运算电路：
1.功能：积分运算电路将输入信号进行积分操作，输出信号
的幅度与输入信号的积分成正比。
2.基本电路：积分运算电路的基本电路包括反馈电容和运算
放大器（比如，以反相输入运算放大器为基础的反相积分
器）。
3.特性：积分运算电路对低频信号具有强的积分效果，对高
频信号具有较弱的效果，因为反馈电容会引入滤波效应。
4.应用：积分运算电路常用于信号处理、控制系统和滤波器
中，例如电流积分器、位置控制和计算器等。
微分运算电路：
1.功能：微分运算电路将输入信号进行微分操作，输出信号
的幅度与输入信号的微分成正比。
2.基本电路：微分运算电路的基本电路包括电阻和运算放大
器（比如，以反相输入运算放大器为基础的反相微分器）。
3.特性：微分运算电路对高频信号具有强的微分效果，对低
频信号具有较弱的效果。
因为电阻会引入干扰和噪声放大。
4.应用：微分运算电路常用于信号处理、控制系统和滤波器
中，例如速度测量、导数控制和峰值检测等。
总的来说，积分运算电路和微分运算电路在信号处理和控制系统中起到了重要的作用。
它们可以对输入信号进行积分和微分操作，从而实现信号处理和控制的目标。
在实际应用中，需要根据具体的需求选择合适的电路设计，并考虑电路的特性和性能。
积分电路和微分电路
什么是积分电路？输出信号与输入信号的积分成正比的电路，称为积分电路。
基本积分电路：积分电路如下图所示，积分电路可将矩形脉冲波转换为锯齿波或三角波，还可将锯齿波转换为抛物波。
电路原理很简单，都是基于电容的冲放电原理，这里就不详细说了，这里要提的是电路的时间常数R*C，构成积分电路的条件是电路的时间常数必须要大于或等于10倍于输入波形的宽度。
原理：从图得，Uo=Uc=(1/C)∫icdt,因Ui=UR+Uo,当t=to时，Uc=Oo.随后C 充电，由于RC≥Tk,充电很慢，所以认为Ui=UR=Ric,即ic=Ui/R,故Uo=(1/c)∫icdt=(1/RC)∫Uidt这就是输出Uo正比于输入Ui的积分（∫Uidt）RC电路的积分条件：RC≥Tk积分电路的作用：积分电路能将方波转换成三角波，积分电路具有延迟作用，积分电路还有移相作用。
积分电路的应用很广，它是模拟电子计算机的基本组成单元，在控制和测量系统中也常常用到积分电路。
此外，积分电路还可用于延时和定时。
在各种波形(矩形波、锯齿波等)发生电路中，积分电路也是重要的组成部分。
微分电路可把矩形波转换为尖脉冲波，此电路的输出波形只反映输入波形的突变部分，即只有输入波形发生突变的瞬间才有输出。
而对恒定部分则没有输出。
输出的尖脉冲波形的宽度与R*C有关（即电路的时间常数），R*C越小，尖脉冲波形越尖，反之则宽。
此电路的R*C必须远远少于输入波形的宽度，否则就失去了波形变换的作用，变为一般的RC耦合电路了，一般R*C少于或等于输入波形宽度的1/10就可以了。
积分电路这里介绍积分电路的一些常识。
下面给出了积分电路的基本形式和波形图。
当输入信号电压加在输入端时,电容（C）上的电压逐渐上升。
而其充电电流则随着电压的上升而减小。
电流通过电阻（R）、电容（C）的特性可有下面的公式表达：i = (V/R)e-(t/CR)i--充电电流（A）；∙V--输入信号电压（V）；∙C--电阻值（欧姆）；∙e--自然对数常数（2.71828）；∙t--信号电压作用时间（秒）；∙CR--R、C常数（R*C）；由此我们可以找输出部分即电容上的电压为V-i*R,结合上面的计算,我们可以得出输出电压曲线计算公式为（其曲线见下图）：Vc = V[1-e-(t/CR)]微分电路微分电路是电子线路中最常见的电路之一,弄清它的原理对我们看懂电路图、理解微分电路的作用很有帮助,这里我们将对微分电路做一个简单介绍。
微分电路和积分电路
(1)RC tp;
(2) 从电容器两端输出。
iR
+ + uR _
u1
C
+
u2
t_
_
uC(0_)0V
2. 分析
由图： u 1u R u 2u RiR ( tp)
i u1 R1
输出电压与输入电 压近似成积分关系。
1
u2u CCidtRC u 1dt
3.波形
u1
U
u2
U
t 1
t 2
t
u 2 t1 t2
t
U
t1 t2
t
应用:
用作示波器的扫描锯齿波电压
本内容仅供参考,如需使用，请根据自己实际情况更改后使用！
放映结束 感谢各位批评指导！
让我们共同进步
iC
当 由R K很 VL定u小 1律 uC 时 u2 u2uR很小u+_1， + uC
_
R
+
u2
_
u1 uC
u2RiCCRdu1RCddutC dt
由公式可知 输出电压近似与输入电
uC(0_)0V
u1
U
tp
O
u2
t1
t
压对时间的微分成正比。
3. 波形
O
t
二 积分电路
1. 电路
u1
条件
U
0
tp
T
微分电路和积分电路
微分电路与积分电路是矩形脉冲激励下的RC电
路。若选取不同的时间常数，可构成输出电压波形
与输入电压波形之间的特定（微分或积分）的关系。
一 微分电路
1. 电路
u1
U
0
(整理)微分与积分电路
微分与积分电路一、微分电路输出信号与输入信号的微分成正比的电路，称为微分电路。
原理：从图一得：Uo=Ric=RC(duc/dt),因Ui=Uc+Uo,当，t=to时，Uc=0,所以Uo=Uio随后C充电，因RC≤Tk,充电很快，可以认为Uc≈Ui，则有：Uo=RC(duc/dt)=RC(dui/dt)式一这就是输出Uo正比于输入Ui的微分（dui/dt)RC电路的微分条件：RC≤Tk图一、微分电路二、积分电路输出信号与输入信号的积分成正比的电路，称为积分电路。
原理：从图2得，Uo=Uc=(1/C)∫icdt,因Ui=UR+Uo,当t=to时，Uc=Oo.随后C充电，由于RC≥Tk,充电很慢，所以认为Ui=UR=Ric,即ic=Ui/R,故Uo=(1/c)∫icdt=(1/RC)∫icdt这就是输出Uo正比于输入Ui的积分（∫icdt）RC电路的积分条件：RC≥Tk一、矩形脉冲信号在数字电路中，经常会碰到如图4-16所示的波形，此波形称为矩形脉冲信号。
其中为脉冲幅度，为脉冲宽度，为脉冲周期。
当矩形脉冲作为RC串联电路的激励源时，选取不同的时间常数及输出端，就可得到我们所希望的某种输出波形，以及激励与响应的特定关系。
图4-16 脉冲信号二、微分电路在图4-17所示电路中，激励源为一矩形脉冲信号，响应是从电阻两端取出的电压，即，电路时间常数小于脉冲信号的脉宽，通常取。
图4-17 微分电路图因为t<0时，，而在t = 0 时，突变到，且在0< t < t1期间有：，相当于在RC串联电路上接了一个恒压源，这实际上就是RC串联电路的零状态响应：。
由于，则由图4-17电路可知。
所以，即：输出电压产生了突变，从0 V突跳到。
因为，所以电容充电极快。
当时，有，则。
故在期间内，电阻两端就输出一个正的尖脉冲信号，如图4-18所示。
在时刻，又突变到0 V，且在期间有：= 0 V，相当于将RC串联电路短接，这实际上就是RC串联电路的零输入响应状态：。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
微分电路应满足三个条件：① 激励必须为一周期性的矩形脉冲； ② 响应必须是从电阻两端取出的电压；③ 电路时间常数远小于脉冲 宽度，即 。
三、积分电路
在图 4-19 所示电路中，激励源 为一矩形脉冲信号，响应是从电
容两端取出的电压，即 ，且电路时间常数大于脉冲信号的脉宽，
微分电路与积分电路分析
一、矩形脉冲信号 在数字电路中，经常会碰到如图 4-16 所示的波形，此波形称为
矩形脉冲信号。其中 为脉冲幅度， 为脉冲宽度， 为脉冲周期。 当矩形脉冲作为 RC 串联电路的激励源时，选取不同的时间常数
及输出端，就可得到我们所希望的某种输出波形，以及激励与响应的 特定关系。
图 4-16 脉冲信号 二、微分电路
通常取 。
因为 时，
，在 t =0 时刻 突然从 0 V 上升到 时，
仍有
，
故
。在 期间内， ，此时为 RC 串联状态的零状态
响应，即
。
由于 ，所以电容充电极慢。当 时，
。电容尚未
充电至稳态时，输入信号已经发生了突变，从 突然下降至 0 V。则
在 期间内， ，此时为 RC 串联电路的零输入响应状态，即
。
由于 时，
，故
。
因为 ，所以电容的放电过程极快。当 时，有
，使
，故在 期间，电阻两端就输出一个负的尖脉冲信号，如
图 4-18 所示。
图 4-18 微分电路的ui与uO波形
由于 为一周期性的矩形脉冲波信号，则 也就为同一周期正负 尖脉冲波信号，如图 4-18 所示。
尖脉冲信号的用途十分广泛，在数字电路中常用作触发器的触发 信号；在变流技术中常用作可控硅的触发信号。
。
所以 则当 时，
。 ；
时，
。
输出电压波形如图 4-22(b)所示。。
由图 4-22 可知：当 越大时， 波形就越接近于 波形。所以，
此时的电路就称为耦合电路。
由图 4-17 电路可知
。所以
从 0 V 突跳到 。
。由于
，则
，即：输出电压产生了突变，
因为 ，所以电容充电极快。当 时，有
，则
。
故在 期间内，电阻两端就输出一个正的尖脉冲信号，如图 4-18
所示。
在 时刻， 又突变到 0 V，且在 期间有： = 0 V，相当
于将 RC 串联电路短接，这实际上就是 RC 串联电路的零输入响应状态：
。
由于
，所以电容从 处开始放电。因为
，
放电进行得极慢，当电容电压还未衰减到 时， 又发生了突变并周
而复始地进行。这样，在输出端就得到一个锯齿波信号，如图 4-20
所示。
锯齿波信号在示波器、显示器等电子设备中作扫描电压。
由图 4-20 波形可知：若 越大，充、放进行得越缓慢，锯齿波信
号的线性就越好。
从图 4-20 波形还可看出， 是对 积分的结果，故称这种电路为
积分电路。
RC 积分电路应满足三个条件：① 为一周期性的矩形波；② 输
出电压是从电容两端取出；③电路时间常数远大于脉冲宽度，即 。
图 4-19 积分电路图
图
4-20 积分电路的ui与uoቤተ መጻሕፍቲ ባይዱ形
【例 4-6】 在图 4-21(a)所示电路中，输入信号 的波形如图
在图 4-17 所示电路中，激励源 为一矩形脉冲信号，响应是从电 阻两端取出的电压，即 ，电路时间常数小于脉冲信号的脉宽，通 常取 。
图 4-17 微分电路图
因为 t<0 时，
，而在 t = 0 时， 突变到 ，且在 0< t <
t1 期间有： ，相当于在 RC 串联电路上接了一个恒压源，这实际
上就是 RC 串联电路的零状态响应：
4-21(b)所示。试画出下列两种参数时的输出电压波形。并说明电路
的作用。
①当
时；② 当
时。
图 4-21 电路图图
解：① 因为
，所以
，
而
，显然，此时电路是一个微分电路，其输出电压波
形如图 4-22(a)所示。
② 因为为
.
而
，但 很接近于 。所以电容充电较慢，即
。
故
，所以当 时，
，
； 时，
。
此时， 已从 10 V 突跳到 0 V，则电容要经电阻放电，即
