机械系统设计习题
机械系统设计A卷及参考答案
《机械系统考试》A卷参考答案一、填空125678910三个基本原则。
1112131、现代机械系统的概念：由计算机信息网络协调与控制的、用于完成包括机械力、运动和能量流等动力学任务的机械和（或）机电部件相互联系的系统。
2、简述传动系统的主要功能：（1）减速和增速；（2）变速；（3）改变运动规律或形式；（4）传递动力。
3、机械系统设计的任务是什么？机械系统设计的任务是开发新的机械产品和改造老的机械产品。
4、从有无样机可供参考的角度，机械设计可分为几类？从有无样机可供参考的角度，机械设计可分为三类：（1）开发性设计；（2）适应性设计；（3）变型设计。
5、如图所示的结构，该设计是否合理？说明原因。
如果设计不合理，画出合理的机构图。
设计不合理，因为该设计违反了结构设计基本原则中安全可靠原则的直接安全技术法中的有限损坏原理。
6、如图所示的偏心夹紧机构。
请说明该机构设计遵循了机构设计基本原理的何种原理中的何种形式。
遵循结构设计基本原理中的自补偿原理中的自增强形式。
7、根据机构在运动转换中的功能，可把各种机构分成几种类型？可把各种机构分成如下五类：（l）实现运动形式变换的机构；（2）实现运动合成与分解的机构；（3）实现运动轴线位置变换的机构；（4）实现转速变换的机构；（5）实现运动分支、连接、离合、过载保护等其它功能的机构或装置。
8、机械系统总体布局的基本要求是什么？（1）保证工艺过程的连续和流畅；（2）降低质心高度、减小偏置；（3）保证精度、刚度及抗振性等要求；（4）充分考虑产品系列化的发展要求；（5）结构紧凑，层次分明；（6）操作、维修、调整简便；（7）造型合理，实用美观；（8）提高人机系统整体的效能。
9、机械系统的载荷如何划分？按载荷的作用方式分：直接作用载荷，间接作用载荷；按零件发生变形的不同分：拉伸（压缩）载荷、弯曲载荷和扭转载荷；按载荷是否随时间变化分：静载荷，动载荷。
10、写出传动链各传动件误差反映到末端件的总转角误差公式及符号所代表的含义，并根据该公式推导出传动链误差传递的规律及设计传动链时应采取的措施。
机械设计系统习题
机械系统设计（习题集）第一章绪论1．机械工程学科研究的内容包括几大分学科？各分学科之间的相互关系又怎样？2．系统的概念及系统的特点。
3．什么是机械系统？机械系统由几大部分组成？机械系统在产品中的地位作用？4．简述产品产生过程及设计的一般过程。
5．什么是机械系统的现代设计方法？此方法与传动设计阶段的设计方法有何联系与区别？第二章机械系统总体设计1．产品的功能是如何划分呢？在设计产品时，如何合理确定产品的各种功能？2．为什么在产品功能原理方案是1阶段常采用的“黑箱法”？“黑箱法”的设计思路及特点是怎样的？3．简述功能原理方案设计的步骤。
4．什么是功能源、功能结构？5．简述结构总体设计原则、基本原理及设计步骤？6．机械系统方案评价的基本原则。
常用的评价方法。
第三章执行系统设计1．执行系统由几大部分组成？简述其分类及可实现的功能？2．一般执行轴由几大部分组成？执行轴的基本要求有哪几项？如果达不到设计要求，将有什么影响？3．在什么情况下执行轴组件采用三支承较为合理？前、后支承中的滚动轴承的制造误差对主轴组件的旋转精度有何影响？为什么执行轴前轴承的精度比后轴承的高？4．简述如何在不提高轴承的精度等级情况下，用“选配法”和对执行轴前、后轴承的合理安装来提高执行轴的旋转精度。
5．结合曲柄压力机传动系统图指出各部件对应子系统，并说明该系统的工作过程。
1-脚踏板2-滑块3-连杆4-曲柄5-制动器6-离合器7,8-齿轮副9-电机10-床身曲柄压力机传动系统图第四章传动系统设计1．简述传动系统的类型和设计时确定类型的原则。
2．简述传动系统的一般组成和设计时应注意的问题。
3．试述转速图的组成、内容和画法。
4．试分析转速图和结构网的相同点和不同点。
5．画出结构式12=23.31.20的结构网，并分别求出当φ=1.41时，第二变速组和第二扩大组的级比、级比指数和变速范围。
6．判断下列结构式，哪些满足传动比分配方程？并说明其扩大顺序与传动顺序的关系；不满足时，输出轴转速排列有何特点?(1) 8=21.22.24；(2) 8=24.22.21；(3) 8=22.21. 23；(4) 8=21.22.25。
机械系统设计试题
《机械系统设计》习题选集机械设计教研室第一章1．系统的概念。
2．系统的特点。
3．机械系统的特性。
4．从流的观点出发，机械系统的组成。
5．机械系统设计的特点。
6．机械系统设计的基本思想。
7．机械系统设计的一般过程。
第二章1．总体设计过程中应形成的基本技术文件。
2．设计任务的类型。
3．设计任务的来源。
4．试拟定播种、施肥机的设计任务书。
5．画出播种、施肥机的功能构成图。
6．试建立播种、施肥机的功能树。
7．形态学矩阵的概念。
8．试建立挖掘机的形态学矩阵，并根据总体方案确定的基本原则，确定几种合理的方案，并作简要说明。
9．机械系统方案评价的基本原则。
常用的评价方法。
10．在某机器设计中，有两种备选方案，为了确定选择哪个方案，组织了一个由20位专家组成的评价小组用模糊综合评价法对两个方案进行评价。
已知：1)评价指标：产品性能（B1）、可靠性（B2）、使用方便性（B3）、制造成本（B4）、使用成本（B5）；每个评价指标划分为优、良、中等、较差、很差5个等级：0.9，0.7，0.5，0.3，0.1；2)评价指标B1、B2、B3、B4、B5的权分别为：0.25、0.2、0.2、0.2、0.15；3)投票结果如下表所示：评价指标评价等级（A方案）评价等级（B方案）优良中等较差很差优良中等较差很差B110 4 4 2 0 8 6 4 2 0B210 4 2 4 0 8 4 4 2 2B38 4 4 2 2 8 4 4 2 2B48 4 4 4 0 6 4 4 4 2B58 6 4 2 0 6 4 4 6 011．总体布置的基本原则。
12．总体布置的基本形式。
13．试分析手扶拖拉机的总体布置方案。
14．机械系统常用技术参数及指标的类型。
第三章1．物料流系统的基本概念。
2．物料流设计在机械系统设计中的重要地位。
3．物料流系统的组成。
4．简述常用存储子系统。
5．简述常用输送、搬运子系统。
6．简述六点定位规则。
7．夹紧装置的组成。
机械系统设计试题及答案200952111713222

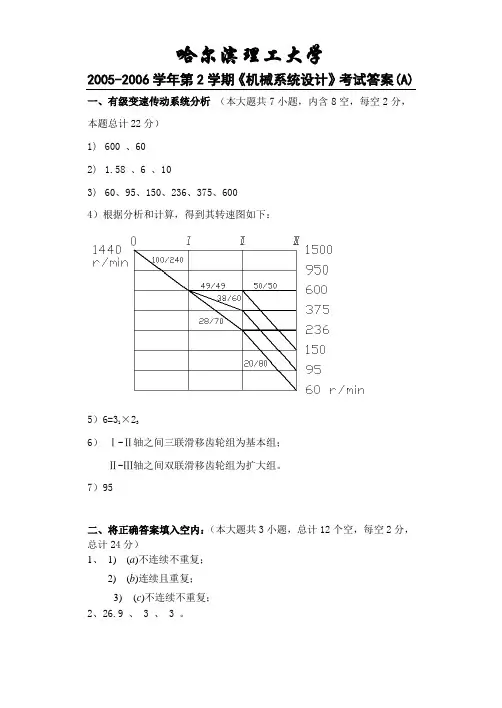

哈尔滨理工大学2005-2006学年第2学期《机械系统设计》考试答案(A) 一、有级变速传动系统分析（本大题共7小题，内含8空，每空2分，本题总计22分）1)600 、602) 1.58 、6 、103)60、95、150、236、375、6004）根据分析和计算，得到其转速图如下：5）6=31×236）Ⅰ-Ⅱ轴之间三联滑移齿轮组为基本组；Ⅱ-Ⅲ轴之间双联滑移齿轮组为扩大组。
7）95二、将正确答案填入空内：（本大题共3小题，总计12个空，每空2分，总计24分）1、1) (a)不连续不重复；2) (b)连续且重复；3)(c)不连续不重复；2、26.9 、 3 、 3 。
3、(1) 不会、、开式；(2) 不会、、开式；三、简要回答下列各题：（本大题共6小题，每小题4分，总计24分）1.机械系统是指由若干机械零、部件及装置组成的，彼此间有一定联系，并完成特定功能的系统。
特性包括：目的性、相关性与整体性、环境的适应性。
2．所谓“功能原理设计”就是：针对所设计产品的主要功能提出一些原理性的构思。
基本功能元有：物理功能元、数学功能元和逻辑功能元。
3．在机械系统中能直接完成预期工作任务的那部分子系统称为执行系统，它由执行机构和执行末端件构成。
4．导轨的主要功用为：导向和承载。
直线运动导轨按其运动性质可分为：主运动导轨、进给运动导轨和移置导轨。
5．支承件抵抗接触变形的能力称为支承件的接触刚度，它的主要影响因素包括：1）有效接触面的面积；2）接触面的预紧力。
6．典型闭环控制系统的组成环节为：给定环节、比较环节、校正及放大环节、执行环节、测量环节。
四、分析题：（本大题共3小题，每小题9分，总计27分）1．（a）推力支承放在前后支承的外侧：轴向热变形较小，轴向刚度K轴较高。
执行轴工作受热伸长使得轴承预紧力下降，须采取措施；前支承发热较为集中，需要强制散热。
适用场合：跨距尺寸小，精度要求较高。
（b）推力支承放在前支承的两侧：较高。
机械系统设计考研仿真题
机械系统设计考研仿真题一、选择题（共 20 小题，每题 3 分，共 60 分）1、机械系统设计中，以下哪项不是可靠性设计的主要内容（）A 故障树分析B 冗余设计C 优化设计D 可靠性预计2、机械系统方案设计时，以下哪种方法常用于寻求多种可行方案（）A 黑箱法B 形态学矩阵法C 反求设计法D 价值工程法3、在机械传动系统中，具有结构紧凑、传动比大特点的是（）A 带传动B 链传动C 齿轮传动D 蜗杆传动4、以下哪种材料常用于制造承受重载、冲击的机械零件（）A 45 钢B QT600-3C 20CrMnTiD ZG270-5005、为了提高机械零件的疲劳强度，以下措施中有效的是（）A 增大零件表面粗糙度B 采用高强度材料C 减小应力集中D 增加零件尺寸6、机械系统中，滚动轴承的基本额定动载荷是指（）A 轴承能承受的最大载荷B 轴承在 10^6 转时所能承受的载荷C 轴承在额定寿命 10^6 转时所能承受的载荷D 轴承在基本额定寿命时所能承受的载荷7、在机械设计中，进行强度计算时，通常以（）作为计算依据。
A 屈服极限B 强度极限C 疲劳极限D 许用应力8、以下哪种连接方式主要用于轴与轮毂之间的周向固定（）A 平键连接B 花键连接C 过盈配合D 销连接9、机械系统的执行机构中，将旋转运动转换为直线运动的机构是（）A 曲柄摇杆机构B 凸轮机构C 螺旋机构D 齿轮齿条机构10、设计机械零件时，应优先选用（）A 标准件B 专用件C 通用件D 自行设计件11、在机械系统的润滑方式中，适用于高速、重载场合的是（）A 油浴润滑B 飞溅润滑C 压力循环润滑D 油脂润滑12、以下哪种机械传动的效率最高（）A 带传动B 链传动C 齿轮传动D 蜗杆传动13、机械系统设计中，进行结构设计时应遵循的原则不包括（）A 满足功能要求B 便于制造和装配C 提高材料利用率D 追求外形美观14、对于承受变载荷的重要轴，其材料应选用（）A Q235B 40CrC HT200D QT400-1815、以下哪种螺纹连接主要用于承受横向载荷（）A 普通螺栓连接B 双头螺柱连接C 螺钉连接D 紧定螺钉连接16、在机械系统的调速方式中，能实现无级调速的是（）A 齿轮变速箱调速B 带传动调速C 变频调速D 滑移齿轮调速17、机械系统中的飞轮主要用于（）A 储存能量B 减轻振动C 平衡惯性力D 调整转速18、以下哪种滚动轴承能同时承受径向和轴向载荷（）A 深沟球轴承B 圆柱滚子轴承C 推力球轴承D 圆锥滚子轴承19、机械系统设计中，进行精度设计时，首先应确定的是（）A 尺寸精度B 形状精度C 位置精度D 表面粗糙度20、设计一对软齿面齿轮传动时，小齿轮的齿面硬度应（）大齿轮的齿面硬度。
机械系统设计习题(有答案版)
第一章绪论1、系统：具有特定功能的、相互间具有一定联系的许多要素构成的一个整体，即由两个或两个以上的要素组成的具有一定结构和特定功能的整体都是系统。
2、机械系统的组成：1、动力系统。
2、执行系统。
3、传动系统。
4、操纵、控制系统。
5、支承系统。
6、润滑、冷却与密封系统。
3、产品设计类型：完全创新设计、适应性设计、变异性设计。
4、机械系统的设计要求：功能、适应性、可靠性、生产能力、使用经济性、成本六方面的要求。
5、产品的产生过程分哪几个阶段？产品策划---产品设计---产品生产---产品运转---产品报废或回收。
6、产品的设计过程分哪几个阶段？功能原理方案设计阶段---结构总体设计阶段---技术设计阶段第二章机械系统总体设计1、功能原理方案设计步骤设计任务-求总功能-总共能分解-寻求子功能解-原理解功能-评价与决策-最佳原理方案2、什么是“黑箱法”：根据系统的某种输入及要求获得某种输出的功能要求，从中寻找出某种物理效应或原理来实现输入-输出之间的转换，得到相应的解决方法，从而推求出“黑箱”的功能结构，使“黑箱”逐渐变成“灰箱”、“白箱”的一种方法。
3、功能元、功能结构功能元：在一个系统中，总功能可以分解为一些分功能，其中可以分解到最低层次的分功能，并且分解到最后不能再分解的基本功能单位叫做功能元。
功能结构：将总功能分解为分功能，并相应找出实现各分功能的原理方案，从而简化了实现总功能的原理构思。
反之，同一层次的功能单位组合起来，应能满足上一层次功能的要求，最后组合成的整体应能满足总功能的要求。
这种功能的分解和组合关系称为功能结构。
4、机械系统总体参数包括哪些性能参数、结构参数、尺寸参数、运动参数、动力参数。
5、七个标准公比为：1.06、1.12、1.26、1.41、1.58、1.78和2。
6、公比φ、变速范围R n与级数Z间的关系。
Z=lgRn/lgφ+1第三章执行系统设计1、执行系统的组成：由执行末端和与之相连的执行机构。
机械系统的方案设计与总体设计习题
2、刀架机械传动系统的工作过程
六槽轮机构11
圆锥齿轮传动3 宽齿轮2
圆柱凸轮机 构4
活动支架8 14 齿条7
齿轮1
定位销10 工件 主轴 转塔刀架9
曲柄5
6 压簧12
13 进刀凸 轮机构
刀具
在一组工件加工完毕后
退刀： 压簧12 推杆13回程 齿轮6 齿条7 活动支架8向右完成退刀
六槽轮机构11 圆锥齿轮传动3
圆锥齿轮传动3 宽齿轮2 齿轮1 齿条7 6 压簧12 转塔刀架9 13 进刀凸 轮机构
圆柱凸轮机 构4
活动支架8
14
定位销10
工件 主轴
曲柄5
刀具
功能分解： ★转位——转塔刀架每次转过60˚ ； ★让刀——转位前刀架先右退，以免刀具与工件干涉； ★定位——通过定位销实现刀架的定位； ★进、退刀——不转时，精确实现预定的进退刀运动。
5)圆锥齿轮机构后并接槽轮机构使为了实现转位。
6)并接圆柱凸轮机构再串接连杆机构是为了实现定位的时序要求。
7)并接曲柄滑块机构使为了实现让位。
题2：设计一四工位专用机床的技术方案，通过该技术方案 来一次完成：钻孔—扩孔—铰孔3道工序。
φ50H6 分析：
45
图1 工件
该机床应完成3个运动—刀具的旋转运动A1 1.6 （实现工件的切削）、工作台的间歇转动A 及主轴 2 箱往复直线运动A3（完成进刀和退刀运动）。
在工作台间歇转动的运动中，工作台每次转动 90°，转一圈，完成一个工作循环。
工作过程中有四个工位： 装拆工件(Ⅰ)—钻孔(Ⅱ)—扩孔(Ⅲ)—铰孔(Ⅳ)
钻孔—扩孔—铰孔 装拆工件(Ⅰ)—钻孔(Ⅱ)—扩孔(Ⅲ)—铰孔(Ⅳ)
A2
A1
机械设计练习题及答案
机械设计练习题及答案一、单选题（共60题，每题1分，共60分）1、为了保证带传动的正常工作，应定期检查带的（）A、弯曲应力B、松边拉力C、初拉力D、拉应力正确答案：C2、（）在众多的齿轮机构中，哪个是最基本，最常用的一种。
A、螺旋齿轮B、直齿圆柱齿轮C、斜齿轮D、锥齿轮正确答案：B3、定轴齿轮系是指所有齿轮( )固定的轮系？A、轴线位置B、固定轴C、轴D、轴向位置正确答案：A4、有急回特性的平面连杆机构的行程速度变化系数( )。
A、K=1B、K≥1C、K<1D、K>1正确答案：D5、以下不是滚动轴承的后置代号的是（ )？A、径向游隙代号B、公差等级代号C、内部结构代号D、外部结构代号正确答案：D6、内齿轮的分度圆（）齿根圆。
A、大于B、小于C、等于D、其他正确答案：B7、带传动中，两带轮与带的摩擦系数相同，直径不等，如有打滑则先发生（）轮上。
A、小B、两带C、大D、不一定哪个正确答案：A8、铰链四杆机构中，若最长杆与最短杆之和大于其他两杆之和，则机构有（ )A、一个摇杆B、两个曲柄C、两个摇杆D、一个曲柄正确答案：C9、有一轮系，两对传动齿轮之模数相同，若轮系值为1/8，则其齿数的配合应为（）。
A、60/30×80/20B、20/40×18/72C、30/60×18/72D、30/60×20/80正确答案：C10、影响齿轮传动准确性的公差组是（）A、IIIB、IIC、IVD、I正确答案：D11、对于普通圆柱蜗杆传动，下列说法错误的是（）A、在蜗轮端面内模数和压力角为标准值B、传动比不等于蜗轮与蜗杆分度圆直径比C、蜗杆直径系数q越小，则蜗杆刚度越大D、蜗杆头数多时，传动效率提高。
正确答案：C12、在蜗杆传动中，当其他条件相同时，减少蜗杆头数，则( )A、有利于实现自锁B、有利于提高传动效率C、有利于提高蜗杆刚度D、有利于蜗杆加工正确答案：A13、当极位夹角为（）的时候，曲柄摇杆机构，没有急回运动。
机械系统设计05599_测试卷2(含答案)
. . .. . .吉林铁道职业技术学院自考过程考核测试卷（第二次）专业：专业代码：测试时间课程名称：课程代码：成绩：一、填空题（每空2分，共20分）1、机械设计时采用虚约束，往往是为了改善机构的受力状况或为了增加机构的刚性。
2、运动副中的低副是指构件间的接触形式是面接触。
3、在传力条件及从动件运动规律不变的条件下，为获得较小的凸轮基圆半径，可以改变偏距e的大小。
4、凸轮机构组成主要有凸轮、从动杆和机架。
5、平底从动件凸轮机构的压力角是常数。
6、一对直齿圆锥齿轮传动的正确啮合条件为两轮大端的模数、压力角分别相等。
7、定轴轮系是指轮系中所有传动齿轮的轴线固定。
8、槽轮机构实现的运动是拨盘等速回转、槽轮间歇运动。
9、平面机构中任意两构件绝对瞬心至相对瞬心距离之比等于角速度反比。
10、对于动不平衡的转子需要增加的平衡质量最少数目是2个。
二、名词解释（每题5分，共20分）1、高副低代：把机构中的高副根据一定的条件用虚拟的低副来等效地替代，这种高副以低副来代替的方法称为高副低代。
2、螺旋机构：一般情况下，螺旋机构是将旋转运动转换为直线运动，也可将直线运动转化为旋转运动。
3、供料机构：指用来使工件或毛坯定向排列，然后顺次地把它们送到加工或装配部位。
4、机构：在运动链中，如果将某一构件加以固定，而另一个（或几个）构件按给定的运动规律相对固定构件运动，若运动链中其余各构件都能得到确定的相对运动，则此运动链称为机构。
三、简答题（每题8分，共40分）1、机构中的虚约束经常发生在什么场合？1）两构件构成多个运动副a．两构件间组成若干个转动副，轴线重合；b．两构件间组成若干个移动副，导路平行。
2）两构件上某两点间距离始终不变，用一个有两个转动副的构件联. . .. . .接两点。
3）联接件与被联接件上联接点轨迹重合。
4）机构中对运动不起作用的对称部分。
2、简述渐开线齿廓根切产生的原因及危害。
答：当用范成法加工齿轮时，若刀具的齿顶线或齿顶圆与啮合线的交点超过了被切齿轮的啮合极限点时，刀具的齿顶会将被切齿轮的齿根的渐开线齿廓切去一部分，即发生了根切。
机械系统设计习题集【VIP专享】
机械系统设计（习题集）第一章绪论1．机械工程学科研究的内容包括几大分学科？各分学科之间的相互关系又怎样？2．系统的概念及系统的特点。
3．什么是机械系统？机械系统由几大部分组成？机械系统在产品中的地位作用？4．简述产品产生过程及设计的一般过程。
5．什么是机械系统的现代设计方法？此方法与传动设计阶段的设计方法有何联系与区别？第二章机械系统总体设计1．产品的功能是如何划分呢？在设计产品时，如何合理确定产品的各种功能？2．为什么在产品功能原理方案是1阶段常采用的“黑箱法”？“黑箱法”的设计思路及特点是怎样的？3．简述功能原理方案设计的步骤。
4．什么是功能源、功能结构？5．简述结构总体设计原则、基本原理及设计步骤？6．当采用有级变速传动时，为什么通常采用等比数列？7．制定公比φ的标准值的原则有几条？列出常用标准公比值。
8．试建立挖掘机的形态学矩阵，并根据总体方案确定的基本原则，确定几种合理的方案，并作简要说明。
9．机械系统方案评价的基本原则。
常用的评价方法。
10．在某机器设计中，有两种备选方案，为了确定选择哪个方案，组织了一个由20位专家组成的评价小组用模糊综合评价法对两个方案进行评价。
试对两种设计方案作出评价。
已知：1) 评价指标：产品性能（B1）、可靠性（B2）、使用方便性（B3）、制造成本（B4）、使用成本（B5）；每个评价指标划分为优、良、中等、较差、很差5个等级：0.9，0.7，0.5，0.3，0.1；2) 评价指标B1、B2、B3、B4、B5的权分别为：0.25、0.2、0.2、0.2、0.15；3) 投票结果如下表所示：评价等级（A方案）评价等级（B方案）评价指标优良中等较差很差优良中等较差很差B110442086420B210424084422B38442284422B48444064442B58642064460 11．试用计算法求下列参数：1)已知：R n=10，Z=11，求φ；2)已知：R n=355，φ=1.41，求Z；3)已知：φ=1.06，Z=24，求R n；第三章执行系统设计1．执行系统由几大部分组成？简述其分类及可实现的功能？2．一般执行轴由几大部分组成？执行轴的基本要求有哪几项？如果达不到设计要求，将有什么影响？3．影响执行轴组件的静刚度有哪些因素?从哪些方面来提高执行轴组件的静刚度？4．在什么情况下执行轴组件采用三支承较为合理？前、后支承中的滚动轴承的制造误差对主轴组件的旋转精度有何影响？为什么执行轴前轴承的精度比后轴承的高？5．简述如何在不提高轴承的精度等级情况下，用“选配法”和对执行轴前、后轴承的合理安装来提高执行轴的旋转精度。
机械设计习题库(含参考答案)
机械设计习题库（含参考答案）一、单选题（共50题，每题1分，共50分）1、机构具有相对运动的条件是（）A、机构的自由度数目小于主动件数目B、机构的自由度数目大于主动件数目C、机构的自由度数目大于等于主动件数目D、机构的自由度数目等于主动件数目正确答案：D2、杆长不等的铰链四杆机构，若以最短杆为机架，则是（）机构A、双曲柄B、双曲柄或双摇杆C、双摇杆D、曲柄摇杆正确答案：B3、驱动力与运动方向的夹角为压力角，驱动力与径向方向的夹角为传动角，二者之和是( ).A、90°B、60°C、30°D、60°正确答案：A4、在高速运转的情况下，下列哪种轴承可以代替推力轴承？（）A、润心球轴承B、滚针轴承C、圆锥滚子轴承D、向心球轴承正确答案：D5、对于i12=n1/n2说法最正确的是( )A、表示圆柱齿轮传动比B、1为主动轮，2为从动轮C、表示蜗杆蜗轮传动比D、表示圆锥齿轮传动比正确答案：B6、浇铸巴氏合金轴瓦首先清理轴瓦基体然后对轴瓦基体浇铸表面（）A、镀铬B、镀铜C、镀锡D、镀锌正确答案：C7、以下哪个不是滚动轴承的结构特征（）？A、接触角B、偏转角C、游隙D、偏移角正确答案：B8、基本周转轮系是由（）构成。
A、行星轮、惰轮和中心轮B、行星轮和中心轮C、行星轮、行星架和中心轮D、行星轮、惰轮和行星架正确答案：C9、蜗杆传动的精度有（）个等级A、12B、7C、8D、9正确答案：A10、轴的结构形状和尺寸应尽量满足加工、装配和维修的要求。
为此常采用的措施（）①当某一轴段需车制或磨销加工时，应留有退刀槽或砂轮越程槽；②轴上所有鏪槽应沿轴的同一母线布置；③为了便于所有轴上零件的装配和去除毛刺，轴端及轴肩一般均应制45度的倒角。
过盈配合轴段的装入端加工出半锥圆角为30度的导向锥面；④为便于加工，应使轴上直径相近的圆角、倒角、键槽和越程槽等尺寸一致A、①②③B、①③C、①②③④D、②④正确答案：C11、我国国家标准规定的标准压力角为( )A、60°B、90°C、20°D、30°正确答案：C12、根据轴的载荷性质分：（）①心轴②传动轴③转轴A、①②③B、①③C、②③D、①②正确答案：A13、铰链四杆机构中，与机架相连，并能实现360°旋转的构件是（）A、摇杆B、机架C、曲柄D、连杆正确答案：C14、常见的推力滑动轴承有实心、空心、（）、多环。
机械系统设计习题集
机械系统设计（习题集）第一章绪论1．机械工程学科研究的内容包括几大分学科？各分学科之间的相互关系又怎样？2．系统的概念及系统的特点。
3．什么是机械系统？机械系统由几大部分组成？机械系统在产品中的地位作用？4．简述产品产生过程及设计的一般过程。
5．什么是机械系统的现代设计方法？此方法与传动设计阶段的设计方法有何联系与区别？第二章机械系统总体设计1．产品的功能是如何划分呢？在设计产品时，如何合理确定产品的各种功能？2．为什么在产品功能原理方案是1阶段常采用的“黑箱法”？“黑箱法”的设计思路及特点是怎样的？3．简述功能原理方案设计的步骤。
4．什么是功能源、功能结构？5．简述结构总体设计原则、基本原理及设计步骤？6．当采用有级变速传动时，为什么通常采用等比数列？7．制定公比φ的标准值的原则有几条？列出常用标准公比值。
8．试建立挖掘机的形态学矩阵，并根据总体方案确定的基本原则，确定几种合理的方案，并作简要说明。
9．机械系统方案评价的基本原则。
常用的评价方法。
10．在某机器设计中，有两种备选方案，为了确定选择哪个方案，组织了一个由20位专家组成的评价小组用模糊综合评价法对两个方案进行评价。
试对两种设计方案作出评价。
已知：1) 评价指标：产品性能（B1）、可靠性（B2）、使用方便性（B3）、制造成本（B4）、使用成本（B5）；每个评价指标划分为优、良、中等、较差、很差5个等级：0.9，0.7，0.5，0.3，0.1；2) 评价指标B1、B2、B3、B4、B5的权分别为：0.25、0.2、0.2、0.2、0.15；3) 投票结果如下表所示：11．试用计算法求下列参数：1)已知：R n=10，Z=11，求φ；2)已知：R n=355，φ=1.41，求Z；3)已知：φ=1.06，Z=24，求R n；第三章执行系统设计1．执行系统由几大部分组成？简述其分类及可实现的功能？2．一般执行轴由几大部分组成？执行轴的基本要求有哪几项？如果达不到设计要求，将有什么影响？3．影响执行轴组件的静刚度有哪些因素?从哪些方面来提高执行轴组件的静刚度？4．在什么情况下执行轴组件采用三支承较为合理？前、后支承中的滚动轴承的制造误差对主轴组件的旋转精度有何影响？为什么执行轴前轴承的精度比后轴承的高？5．简述如何在不提高轴承的精度等级情况下，用“选配法”和对执行轴前、后轴承的合理安装来提高执行轴的旋转精度。
机械系统设计练习题
机械系统设计练习题一、基础知识部分1. 列举机械系统设计的基本原则。
2. 简述机械系统设计的基本步骤。
3. 说明机械系统中常用的传动方式及其特点。
4. 描述机械系统中常用的连接方式及其应用场景。
5. 分析机械系统设计中常用的材料选择方法。
二、机构分析与设计1. 绘制四杆机构的简图，并分析其运动特性。
2. 设计一个平面连杆机构，实现给定的工作要求。
3. 分析斜面机构的工作原理，并计算其传动效率。
4. 设计一个螺旋传动机构，满足指定的运动和受力要求。
5. 分析凸轮机构的基本参数，并绘制凸轮轮廓曲线。
三、机械动力学分析1. 计算某机械系统中各零件的受力情况。
2. 分析机械系统中的摩擦损失，并提出降低摩擦的措施。
3. 估算机械系统的动态响应，判断其稳定性。
4. 针对某一机械系统，进行运动学和动力学仿真分析。
5. 设计一款减震装置，降低机械系统运行过程中的振动。
四、机械结构设计1. 设计一款轴类零件，满足强度、刚度及加工要求。
2. 绘制齿轮传动系统的装配图，并标注主要尺寸。
3. 设计一款联轴器，实现两轴的连接与对中。
4. 分析某机械结构在受力过程中的变形情况，并提出改进措施。
5. 设计一款机架，满足强度、刚度和稳定性要求。
五、创新设计与实践1. 提出一种新型传动机构，并阐述其优点和应用场景。
2. 设计一款具有自适应功能的机械系统，实现特定功能。
3. 利用现代设计方法（如有限元分析、优化设计等）进行机械系统设计。
4. 结合绿色设计理念，对某一机械系统进行改进。
5. 分析智能制造技术在机械系统设计中的应用前景。
六、机械控制系统设计1. 设计一个简单的闭环控制系统，实现机械系统的位置控制。
2. 列出机械系统中常用的传感器类型及其应用。
3. 编写一个PLC程序，用于控制机械手的运动。
4. 分析机械系统中执行元件的选型依据。
5. 设计一个液压或气动控制系统，满足指定的动作要求。
七、机械加工与制造1. 选择合适的加工方法，制定一个机械零件的加工工艺路线。
机械系统设计试题
机械系统设计试题尊敬的考生：欢迎参加机械系统设计试题。
这是一项全面考察您对机械系统设计原理、方法和技能的能力的测试。
请仔细阅读以下试题，选择正确的答案，并在答题卡上填写相应的选项。
祝您答题顺利！题目一：齿轮传动齿轮传动是机械传动中常见的一种形式。
以下哪种说法是正确的？A. 齿轮传动可以实现两轴的平行传动B. 齿轮传动可以实现两轴的垂直传动C. 齿轮传动可以实现两轴的交叉传动D. 齿轮传动只能实现两轴的同心传动题目二：曲线传动曲线传动是一种基于轮廓曲线的传动方式。
以下哪种说法是正确的？A. 曲线传动可以实现两轴的平行传动B. 曲线传动可以实现两轴的垂直传动C. 曲线传动可以实现两轴的交叉传动D. 曲线传动只能实现两轴的同心传动题目三：联轴器联轴器是用于连接两个轴并传递动力的装置。
以下哪种联轴器具有较好的减震效果？A. 刚性联轴器B. 弹性联轴器C. 齿轮联轴器D. 离合器题目四：离合器离合器是用于断开或连接两个轴的装置。
以下哪种说法是正确的？A. 离合器只能实现同心传动B. 离合器只能实现平行传动C. 离合器可以实现同心和平行传动D. 离合器可以实现同心和垂直传动题目五：制动器制动器是用于使机械设备停止或减速的装置。
以下哪种制动器适用于高速运动的机械设备？A. 摩擦制动器B. 液压制动器C. 电磁制动器D. 空气制动器题目六：滑轮组滑轮组是一种常用的力传递机构。
以下哪种说法是正确的？A. 滑轮组只能改变力的方向，不能改变力的大小B. 滑轮组既可以改变力的方向，也可以改变力的大小C. 滑轮组只能改变力的大小，不能改变力的方向D. 滑轮组既不能改变力的方向，也不能改变力的大小题目七：传动效率传动效率是指输入功率和输出功率之间的比值。
以下哪种因素会影响机械传动的效率？A. 摩擦损耗B. 惯性损耗C. 弹性变形损耗D. 温度变化损耗题目八：轴承轴承是支撑轴的重要部件。
以下哪种轴承适用于高速旋转的轴？A. 深沟球轴承B. 圆柱滚子轴承C. 锥形滚子轴承D. 瓦轴承题目九：传动链条传动链条是一种常用的传动方式。
机械系统设计
1.(单选题)循环特性r=－1的变应力是（）应力。
A.对称循环变B.脉动循环变C.非对称循环变2.(单选题)选取V带型号，主要取决于A.带的线速度B.带的紧边拉力C.带的有效拉力D.带传递的功率和小带轮转速3.(单选题)对于标准齿轮传动，影响齿形系数Y的主要几何参数是A.齿轮的模数B.齿轮的压力角C.齿轮的齿数D.齿轮的顶隙系数4.(单选题)一斜齿圆柱齿轮传动，已知法向模数Mn＝4mm，齿数Z1=20，螺旋角β＝14032’2”，齿宽b1＝80，b2＝75mm，则该传动的齿宽系数φd等于A.0.852B.O.88C.0.8D.0.9075.(单选题)同一工作条件，若不改变轴的结构和尺寸，仅将轴的材料由碳钢改为合金钢，可以提高轴的A.强度B.刚度C.拉伸度D.强度和刚度6.(单选题)当转速较低、同时受径向载荷和轴向载荷，要求便于安装时，宜选用A.深沟球轴承B.圆锥滚子轴承C.B角接触球轴承7.(单选题)滑动轴承计算中限制pv值是考虑限制轴承的A.磨损B.发热C.胶合D.塑性变形8.(单选题)圆柱螺旋弹簧的弹簧丝直径d=6mm,旋绕比C=5,则它的内径D1等于A.30mm,B.24mm,C.36mm,D.40mm9.(单选题)滚动轴承内圈与轴配合的正确标注应为A.Ф30H7/k6B.Ф30H7C.Ф30k610.(单选题)下列滚动轴承密封装置，其中是属于接触式密封，而（）是属于非接触式密封A.毡圈密封B.甩油环C.密封环D.缝隙密封11.(单选题)主导极点的特点是A.距离实轴很远B.距离实轴很近C.距离虚轴很远D.距离虚轴很近12.(单选题)某环节的传递函数为G(s)=e－2s，它是A.比例环节B.延时环节C.惯性环节D.微分环节13.(单选题)串联相位滞后校正通常用于A.提高系统的快速性B.提高系统的稳态精度C.减少系统的阻尼D.减少系统的固有频率14.(单选题)典型二阶振荡环节的峰值时间与（）有关。
机械系统设计习题集
机械系统设计（习题集）第一章绪论1．机械工程学科研究的内容包括几大分学科？各分学科之间的相互关系又怎样？2．系统的概念及系统的特点。
3．什么是机械系统？机械系统由几大部分组成？机械系统在产品中的地位作用？4．简述产品产生过程及设计的一般过程。
5．什么是机械系统的现代设计方法？此方法与传动设计阶段的设计方法有何联系与区别？第二章机械系统总体设计1．产品的功能是如何划分呢？在设计产品时，如何合理确定产品的各种功能？2．为什么在产品功能原理方案是1阶段常采用的“黑箱法”？“黑箱法”的设计思路及特点是怎样的？3．简述功能原理方案设计的步骤。
4．什么是功能源、功能结构？5．简述结构总体设计原则、基本原理及设计步骤？6．当采用有级变速传动时，为什么通常采用等比数列？7．制定公比φ的标准值的原则有几条？列出常用标准公比值。
8．试建立挖掘机的形态学矩阵，并根据总体方案确定的基本原则，确定几种合理的方案，并作简要说明。
9．机械系统方案评价的基本原则。
常用的评价方法。
10．在某机器设计中，有两种备选方案，为了确定选择哪个方案，组织了一个由20位专家组成的评价小组用模糊综合评价法对两个方案进行评价。
试对两种设计方案作出评价。
已知：1) 评价指标：产品性能（B1）、可靠性（B2）、使用方便性（B3）、制造成本（B4）、使用成本（B5）；每个评价指标划分为优、良、中等、较差、很差5个等级：0.9，0.7，0.5，0.3，0.1；2) 评价指标B1、B2、B3、B4、B5的权分别为：0.25、0.2、0.2、0.2、0.15；3) 投票结果如下表所示：11．试用计算法求下列参数：1)已知：R n=10，Z=11，求φ；2)已知：R n=355，φ=1.41，求Z；3)已知：φ=1.06，Z=24，求R n；第三章执行系统设计1．执行系统由几大部分组成？简述其分类及可实现的功能？2．一般执行轴由几大部分组成？执行轴的基本要求有哪几项？如果达不到设计要求，将有什么影响？3．影响执行轴组件的静刚度有哪些因素?从哪些方面来提高执行轴组件的静刚度？4．在什么情况下执行轴组件采用三支承较为合理？前、后支承中的滚动轴承的制造误差对主轴组件的旋转精度有何影响？为什么执行轴前轴承的精度比后轴承的高？5．简述如何在不提高轴承的精度等级情况下，用“选配法”和对执行轴前、后轴承的合理安装来提高执行轴的旋转精度。
机械系统设计试题
《机械系统设计》习题选集机械设计教研室第一章1．系统的概念。
2．系统的特点。
3．机械系统的特性。
4．从流的观点出发，机械系统的组成。
5．机械系统设计的特点。
6．机械系统设计的基本思想。
7．机械系统设计的一般过程。
第二章1．总体设计过程中应形成的基本技术文件。
2．设计任务的类型。
3．设计任务的来源。
4．试拟定播种、施肥机的设计任务书。
5．画出播种、施肥机的功能构成图。
6．试建立播种、施肥机的功能树。
7．形态学矩阵的概念。
8．试建立挖掘机的形态学矩阵，并根据总体方案确定的基本原则，确定几种合理的方案，并作简要说明。
9．机械系统方案评价的基本原则。
常用的评价方法。
10．在某机器设计中，有两种备选方案，为了确定选择哪个方案，组织了一个由20位专家组成的评价小组用模糊综合评价法对两个方案进行评价。
已知：1)评价指标：产品性能（B1）、可靠性（B2）、使用方便性（B3）、制造成本（B4）、使用成本（B5）；每个评价指标划分为优、良、中等、较差、很差5个等级：0.9，0.7，0.5，0.3，0.1；2)评价指标B1、B2、B3、B4、B5的权分别为：0.25、0.2、0.2、0.2、0.15；3)投票结果如下表所示：11．总体布置的基本原则。
12．总体布置的基本形式。
13．试分析手扶拖拉机的总体布置方案。
14．机械系统常用技术参数及指标的类型。
第三章1．物料流系统的基本概念。
2．物料流设计在机械系统设计中的重要地位。
3．物料流系统的组成。
4．简述常用存储子系统。
5．简述常用输送、搬运子系统。
6．简述六点定位规则。
7．夹紧装置的组成。
8．试结合生产实习中所见的一种物料系统，分析制造系统物料流系统的组成。
9．如图所示，某物料流系统设计时，要把工件从A工位送至B工位，请提出你自己的设计方案。
注意：1)工件输送过程中姿态要求保持不变；2)需要给出方案简图。
第四章1．简介机械系统能量流理论。
试结合机械工作过程的能量损失论谈一谈曲柄压力机设计中的动力机容量选择问题。
机械系统设计试题及答案200952111721173
考试科目：机械系统设计考试时间：110分钟试卷总分100分一、转速图设计和计算（本大题共2题10小题,内含9个空,每空2分,本题总计26分）1、有一普通车床，公比φ=1.41，级数Z =12级，最低转速 n min=33.5 r/min，选用电动机转速1440 r/min，试完成下列问题：1）计算主轴的转速范围R n =__________________和最高转速n max =___________r/min；2）写出最佳的结构式：___________________________；3）验算最后一个扩大组的变速范围：r n=_____________；4）根据附表《标准数列》查取主轴的各级输出转速值为：_________________________________________r/min；5）根据转速图的设计原则，绘制出结构式对应的转速图；6）指出确定I轴转速的依据；7）写出主轴的计算转速 n j =________ r/min。
附表标准数列2、某数控机床，主轴最高转速为4000r/min，最低转速为30r/min，计算转速为145r/min。
拟选用交流调频电动机，最高转速4500r/min，其额定转速为1500r/min，试完成下列问题：1）主轴的恒功率调速范围R np=___________；2）电动机的恒功率调速范围R p=__________；3）如果有级变速机构的公比φu=R p，则有级变速机构的级数Z＝________级。
二、将正确答案填入空内（本大题共2小题总计12个空，每空2分，总计24分）1、有一集中载荷F垂直作用于卧式动导轨上，支承导轨长1000毫米，动导轨长300毫米；(1) 当载荷F与动导轨中心距离为40mm时，动导轨将_________发生倾覆，应采用_________式结构，导轨面上的压强分布图为____________；(2) 当载荷F与动导轨中心距离为50mm时，动导轨将_________发生倾覆，应采用_________式结构，导轨面上的压强分布图为____________；(3) 当载荷F与动导轨中心距离为60mm时，动导轨将_________发生倾覆，应采用_________式结构，导轨面上的压强分布图为____________。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械系统设计习题
《机械系统设计》习题
一、填空题
1.机械工程科学是研究机械产品的性能、设计和制造的基础理论与技术的科学，分
为机械学和机械制造两大分学科。
2. 所谓系统是指具有特定功能的、相互间具有一定联系要素构成的一个整体，即由
两个或两个以上要素组成的具有一定结构和特定功能的整体都是系统。
系统的三个
特性是：目的性、相关性和整体性、环境适应性。
3. 产品设计过程的三个阶段：功能原理方案设计阶段、结构总体设计阶段和技术设
计阶段。
4. 机械系统结构总体设计的三项基本原则是：明确原则、简单原则、安全可靠原则。
5. 机械系统设计类型分为：完全创新设计、适应性设计、变异性设计三类机械系统常
用的安全保护装置有销钉安全联轴器、钢珠安全离合器、摩擦安全离合器。
6. 提高支承系统热特性的措施包括：散热和隔热、均热、使热变形对工作质量的影响
较小。
7. 机械系统主要由动力系统、执行系统、传动系统、操作和控制系统、支承系统、润
滑、冷却等六个子系统组成
8. 总体参数是机械系统总体设计和零部件设计的依据, 总体参数一般包括：性能参数
(生产能力等)、结构尺寸参数、运动参数、动力参数。
9. 机械系统结构总体设计的三项基本原则是：明确原则、简单原则、安全可靠原则。
10. 导轨的功用是导向和承载，即保证运动部件在外力作用下，能沿着规定的运动轨迹运
动。
11. 机械系统的传动是将动力源或某个执行系统的速度、力矩传递给执行件(或另一执行
件)，使该执行件具有某种运动和出力的功能。
12.物料流一般由加工、输送、储存、检验几部分组成。
13.物料流系统的构成一般应包括：存储子系统(含物料供应、中间
储存及最后的成品储存)、输送子系统以及定位与装夹装置，执行子系统。
14.常见的动力机可分为：电动机、内燃机、液压马达、气动马达等几大类
15.操纵系统的组成：操纵件、传动件、执行件和辅助元件
16.支承件的变形一般包括自身变形、局部变形和接触变形
二问答题
1.工作机械的载荷类型有哪几种？
①周期载荷②准周期载荷③瞬变载荷④随机载荷
2.她励电动机的机械特性？是一条向下倾斜的直线，加大电动机的负载，会使转速下降，机械特性比较“硬”
3.选择电动机时，应考虑的问题？①负载转矩②飞轮力矩③转速
④耐久性⑤控制性⑥升温，发热
4.内燃机的主要性能指标？
①有效功率Pe②平均有效压力pe③标定功率④升功率⑤有效燃油消耗率ge⑥指示效率及机械效率
5.如何选择内燃机？
一般先根据其外特性判断柴油机的n,Me,Pe等动力性能是否满足从动机的要求，然后再根据所选择的工作转速的负载特性，是否在经济负荷范围内运转
6.执行机构按其功能分，有哪几种？①夹持②搬运③分度与转位④检测⑤加载
7.对执行机构的设计应提出哪些要求？执行系统设计基本要求：
①保证设计时提出的功能目标。
②足够的使用寿命和强度、刚度要求。
各执行机构应结构合理、配合协调
8.传动系统中的变速装置有哪几种？
交换齿轮，滑移齿轮，离合器，前三种的组合，啮合器 9.操纵系统设计应满足的基本要求？
⎪⎪⎪⎪⎪⎪⎪⎩⎪⎪⎪⎪⎪⎪⎪⎨⎧ ⎝⎛ ⎝⎛ ⎝⎛防止意外的应急措施止误操作，以保证操纵有效，防相互关联的操纵应互锁操纵件应有可靠的定位安全可靠状况和动作习惯操作顺序等要符合人体各操纵件的标记、布置位置、运动方向、操纵件的形状、尺寸、到的舒适操纵范围内操纵行程应在人体能达方便和舒适工程学有关规定操纵力大小应符合人机尽量减小操纵力操纵灵活省力 10.操纵系统由哪几部分组成？
操纵件、传动件、执行件和辅助元件。
11.谐波齿轮传动的主要特点？
是柔轮易发生疲劳损坏，起动力矩大
① 传动比大、范围宽（一级传动比范围为50 - 500，二级传动
可达），且在传动比很大的情况下，仍具有较高的效率；
② 结构简单、体积小、重量轻（与一般齿轮减速器相比，零件
可减少约50 %，体积可减少20%-50%）；
③ 承载能力强、传动平稳、运动精度高；
4 能实现密封空间的运动传递。
12.振动控制的技术途径？
①控制振动源，以减小或消除其本身的振动②控制传递途径，以。
